Выключатели-разъединители перекидные DCX-M (Legrand)

Перекидные выключатели-разъединители DCX-M на токи от 40 до 1600 А.

Высокопрочный литой корпус из армированного стекловолокном полиэстера обладает высокими изоляционными характеристиками.

Температура эксплуатации: -10 — +70 °С

Самоочищающиеся ножевые контакты обеспечивают:
надежное соединение при высоких пусковых токах или коротких замыканиях
высокую стойкость к механическим ударам и вибрациям

Каждый полюс оснащен двойными контактами с двойным разрывом цепи — четыре точки разрыва на полюс. Аппараты с плоскими выводами поставляются с комплектом болтов, гаек и шайб. Положения рукоятки: I — O — II. Соответствуют требованиям ГОСТ Р 50030.3-99 (МЭК 60947-3-99).

Каталог оборудования Legrand, скачать в формате pdf …

Подробное описание смотрите в каталоге или на сайте производителя (Legrand).

Внимание!
Размер каталога 160Мб.

Примерное время загрузки 5-10 мин в зависимости от скорости Вашей линии интернета.

Перечень оборудования

Кат. № 4 311 00 Перекидной выключатель-разъединитель DCX-M — 40 А — типоразмер 1 — 3П — винтовые зажимы
Кат. № 4 311 01 Перекидной выключатель-разъединитель DCX-M — 63 А — типоразмер 1 — 3П — винтовые зажимы
Кат. № 4 311 02 Перекидной выключатель-разъединитель DCX-M — 100 А — типоразмер 2 — 3П — плоские выводы
Кат. № 4 311 03 Перекидной выключатель-разъединитель DCX-M — 125 А — типоразмер 2 — 3П — плоские выводы
Кат. № 4 311 04 Перекидной выключатель-разъединитель DCX-M — 160 А — типоразмер 2 — 3П — плоские выводы
Кат. № 4 311 05 Перекидной выключатель-разъединитель DCX-M — 200 А — типоразмер 3 — 3П — винтовые зажимы
Кат. № 4 311 06 Перекидной выключатель-разъединитель DCX-M — 250 А — типоразмер 3 — 3П — винтовые зажимы

Кат. № 4 311 07 Перекидной выключатель-разъединитель DCX-M — 315 А — типоразмер 3 — 3П — винтовые зажимы
Кат. № 4 311 08 Перекидной выключатель-разъединитель DCX-M — 400 А — типоразмер 3 — 3П — винтовые зажимы
Кат. № 4 311 09 Перекидной выключатель-разъединитель DCX-M — 630 А — типоразмер 4 — 3П — винтовые зажимы
Кат. № 4 311 10 Перекидной выключатель-разъединитель DCX-M — 800 А — типоразмер 4 — 3П — винтовые зажимы
Кат. № 4 311 11 Перекидной выключатель-разъединитель DCX-M — 1000 А — типоразмер 5 — 3П — винтовые зажимы
Кат. № 4 311 12 Перекидной выключатель-разъединитель DCX-M — 1250 А — типоразмер 5 — 3П — винтовые зажимы
Кат. № 4 311 13 Перекидной выключатель-разъединитель DCX-M — 1600 А — типоразмер 6 — 3П — винтовые зажимы
Кат. № 4 311 20 Перекидной выключатель-разъединитель DCX-M — 40 А — типоразмер 1 — 3П+Н — винтовые зажимы

Кат. № 4 311 21 Перекидной выключатель-разъединитель DCX-M — 63 А — типоразмер 1 — 3П+Н — винтовые зажимы
Кат. № 4 311 22 Перекидной выключатель-разъединитель DCX-M — 100 А — типоразмер 2 — 3П+Н — плоские выводы
Кат. № 4 311 23 Перекидной выключатель-разъединитель DCX-M — 125 А — типоразмер 2 — 3П+Н — плоские выводы
Кат. № 4 311 24 Перекидной выключатель-разъединитель DCX-M — 160 А — типоразмер 2 — 3П+Н — плоские выводы
Кат. № 4 311 25 Перекидной выключатель-разъединитель DCX-M — 200 А — типоразмер 3 — 3П+Н — винтовые зажимы
Кат. № 4 311 26 Перекидной выключатель-разъединитель DCX-M — 250 А — типоразмер 3 — 3П+Н — винтовые зажимы
Кат. № 4 311 27 Перекидной выключатель-разъединитель DCX-M — 315 А — типоразмер 3 — 3П+Н — винтовые зажимы

Кат. № 4 311 28 Перекидной выключатель-разъединитель DCX-M — 400 А — типоразмер 3 — 3П+Н — винтовые зажимы
Кат. № 4 311 29 Перекидной выключатель-разъединитель DCX-M — 630 А — типоразмер 4 — 3П+Н — винтовые зажимы
Кат. № 4 311 30 Перекидной выключатель-разъединитель DCX-M — 800 А — типоразмер 4 — 3П+Н — винтовые зажимы
Кат. № 4 311 31 Перекидной выключатель-разъединитель DCX-M — 1000 А — типоразмер 5 — 3П+Н — винтовые зажимы
Кат. № 4 311 32 Перекидной выключатель-разъединитель DCX-M — 1250 А — типоразмер 5 — 3П+Н — винтовые зажимы
Кат. № 4 311 33 Перекидной выключатель-разъединитель DCX-M — 1600 А — типоразмер 6 — 3П+П — винтовые зажимы

Дополнительные аксессуары

Кат. № 4 311 40 Выносная поворотная рукоятка — IP 65 — для DCX-M от 40 до 160 А — черная

Кат. № 4 311 41 Выносная поворотная рукоятка — IP 65 — для DCX-M от 200 до 400 А — черная
Кат. № 4 311 42 Выносная поворотная рукоятка — IP 65 — для DCX-M на 630 и 800 А — черная
Кат. № 4 311 43 Выносная поворотная рукоятка — IP 65 — для DCX-M на 1000 и 1250 А — черная
Кат. № 4 311 44 Выносная поворотная рукоятка — IP 65 — для DCX-M на 1600 А — черная
Кат. № 4 311 45 Стандартная поворотная рукоятка — для DCX-M от 40 до 160 А — черная
Кат. № 4 311 46 Стандартная поворотная рукоятка — для DCX-M от 200 до 400 А — черная
Кат. № 4 311 47 Стандартная поворотная рукоятка — для DCX-M на 630 и 800 А — черная
Кат. № 4 311 48 Стандартная поворотная рукоятка — для DCX-M на 1000 и 1250 А — черная
Кат. № 4 311 49 Стандартная поворотная рукоятка — для DCX-M на 1600 А — черная

Кат. № 4 311 50 Удлиненный вал — для DCX-M от 40 до 160 А — длина 187 мм
Кат. № 4 311 51 Удлиненный вал — для DCX-M от 200 до 400 А — длина 305 мм
Кат. № 4 311 52 Удлиненный вал — для DCX-M на 630 и 800 А — длина 290 мм
Кат. № 4 311 53 Удлиненный вал — для DCX-M на 1000 и 1250 А — длина 275 мм
Кат. № 4 311 55 Вспомогательный контакт — 1 Н.О. + 1 Н.З. — активная нагрузка — 16 А — 250 В~ — для DCX-M от 40 до 1250 А
Кат. № 4 311 56 Вспомогательный контакт — 2 Н.О. + 2 Н.З. — активная нагрузка — 16 А — 250 В~ — для DCX-M от 40 до 1250 А
Кат. № 4 311 57 Вспомогательный контакт — 1 Н.О. + 1 Н.З. — активная нагрузка — 16 А — 250 В~ — для DCX-M на 1600 А
Кат. № 4 311 58 Вспомогательный контакт — 2 Н.О. + 2 Н.З. — активная нагрузка — 16 А — 250 В~ — для DCX-M на 1600 А

Кат. № 4 311 60 Перемычка — для DCX-M на 40 и 63 А
Кат. № 4 311 61 Перемычка — для DCX-M на 100 и 125 А
Кат. № 4 311 62 Перемычка — для DCX-M на 1600 А
Кат. № 4 311 65 Задняя защитная панель — для DCX-М от 200 до 400 А
Кат. № 4 311 66 Задняя защитная панель — для DCX-М на 630 и 800 А
Кат. № 4 311 67 Задняя защитная панель — для DCX-М на 1000 и 1250 А
Кат. № 4 311 70 Одиночное устройство защитной блокировки — для DCX-M от 40 до 160 А
Кат. № 4 311 71 Одиночное устройство защитной блокировки — для DCX-M от 200 до 400 А
Кат. № 4 311 72 Одиночное устройство защитной блокировки — для DCX-M на 630 до 800 А
Кат. № 4 311 73 Одиночное устройство защитной блокировки — для DCX-M на 1000 до 1250 А
Кат. № 4 311 74 Одиночное устройство защитной блокировки — для DCX-M на 1600 А
Кат.
№ 4 311 75 Двойное устройство защитной блокировки — для DCX-M от 40 до 160 А
Кат. № 4 311 76 Двойное устройство защитной блокировки — для DCX-M от 200 до 400 А
Кат. № 4 311 77 Двойное устройство защитной блокировки — для DCX-M на 630 до 800 А
Кат. № 4 311 78 Двойное устройство защитной блокировки — для DCX-M на 1000 до 1250 А
Кат. № 4 311 79 Двойное устройство защитной блокировки — для DCX-M на 1600 А

Выключатели | Школа электрика

Выключатели относят к коммутационному оборудованию в электрических цепях. Основное назначение заключается в прерывании тока в цепи, в которой они установлены. Наиболее частое применение выключателей в быту — управление освещением.

Все выключатели можно классифицировать по нескольким признакам. Наиболее важным из них является паспортная мощность — на корпусе любого выключателя всегда указаны максимальные значения тока и напряжения, при которых гарантируется безопасная и долговременная работа устройства.

Стандартным значением для бытового применения является ток в 16 Ампер и напряжение 250 Вольт. Для трехфазных сетей значения, соответственно, будут другими.

Вторым, не менее важным признаком является назначение выключателя и количество секций. Для включения/выключения света где-нибудь в помещении применяют обычные выключатели, которые могут быть одно-, двух-, трех- и даже шестисекционными (сразу 6 клавиш в одном корпусе!). Более сложную внутреннюю схему имеют так называемые проходные выключатели, которые позволяют организовать независимое включение и выключение света от двух выключателей, расположенных в разных местах помещения. Очень удобная вещь для каких-нибудь длинных коридоров: вошел в коридор с одного конца, включил свет, прошелся по коридору и выключил свет на другом конце совсем другим выключателем. Если необходимо добавить еще несколько точек включения/выключения, то понадобятся специальные перекидные выключатели, у которых четыре контакта для проводов.

Третьим классификационным признаком можно считать способ подключения проводников. Самый распространенный из них — винтовой. Это когда зачищенный проводник вставляется в клемму, после чего зажимается специальным винтом с помощью отвертки. Наиболее подходящий вариант для алюминиевой проводки. Для медных проводов проще всего использовать другую конструкцию клемм — безвинтовую. Это ускоряет монтаж и никак не сказывается на надежности.

В-четвертых, все выключатели можно разделить по способу взаимодействия с оператором: это могут быть либо кнопочные выключатели, либо клавишные (перекидные) и поворотные. Самые привычный вариант, конечно, перекидные (не путать с перекидными по назначению — которые применяются только вместе с проходными). Поворотные переключатели или, как их еще называют, галетные в настоящее время для бытовых нужд почти не применяют.

Пятым критерием выбора нужного выключателя является способ монтажа на стену. Если у вас проводка старого типа, которая проложена прямо по стене на специальных стойках-изоляторах, то ваш выбор — накладные выключатели. Они просто прикладываются к стене в нужном месте и прикручиваются саморезами. Это самый распространенный вариант для загородных домов, дачных домиков, гаражей и подсобных помещений. Если же у вас крутой ремонт и вся проводка спрятана под штукатурку то вам не обойтись без встраиваемого выключателя. Для монтажа такого выключателя в стене, с помощью бура в виде коронки, сверлится углубление под специальную установочную коробку (как ни странно, их называют подрозетниками), в которую уже монтируется сам выключатель.

В-шестых, промышленностью выпускаются особо прочные выключатели — антивандальные. Они рассчитаны на работу в местах с большой пропускной способностью: вокзалы, аэропорты, общественные туалеты. Как можно догадаться из названия, такие выключатели делаются максимально устойчивыми к ударам и механическим воздействиям любого типа. В конструкции применяются сочетания металла и прочного пластика (монолитного поликарбоната).

Выключатель, который будет работать в условиях повышенной влажности, например, на улице, в ванной комнате, сауне, должен иметь особое исполнение, препятствующее попаданию воды внутрь. Степень защищенности устройств от попадания в них воды и пыли обозначается кодом IP. Обычные комнатные выключатели соответствуют IP20, выключатели для ванной должны быть, как минимум, IP44, а если на выключатель планируется лить воду или будет попадать дождь, то тут уж будьте добры ставьте IP55 или даже IP65.

Последним пунктом будем считать наличие индикаторной или контрольной подсветки клавиш. Причем, у них разное назначение. Индикаторная подсветка призвана помогать локализовать местоположение выключателя в темноте. После включения света, индикаторная подсветка гаснет. Контрольная же подсветка, наоборот, горит тогда, когда свет включен. Это очень удобно, когда надо контролировать освещение где-нибудь за закрытыми дверями, когда не видно, горит там свет или нет (в погребе, например). Контрольная подсветка выключателя не даст забыть выключить свет в каком-нибудь закрытом помещении.

Отдельно стоит упомянуть выключатели, совмещенные с регуляторами освещения — диммеры. Это современный класс оборудования, представляющий собой электронную схему с семистором, которая регулирует среднюю величину тока в цепи. Диммеры рассчитаны на работу с лампами накаливания и совершенно не годятся для большинства энергосберегающих ламп. Если вы все-таки хотите управлять яркостью энергосберегайки, ищите в продаже специальные (диммируемые) светодиодные лампы.

И уж совсем особняком стоят высокотехнологичные сенсорные выключатели, которые являются частым компонентом в т.н. умных домах. Они, как правило, могут определять наличие людей в помещении, управляться дистанционно, регулировать свет в зависимости от наружного освещения и т.п. Стоят дорого, надежность так себе.

Разумеется, выключатели любых типов могут иметь самые различные варианты оформления корпуса — от обычного пластикового до жутко дорогих корпусов из бубинга с инкрустацией золотом и стразами Сваровски. Тут все зависит только от фантазии дизайнера и толщины вашего кошелька. К «элитным» выключателям серийного производства относят устройства испанской фирмы Fede, английской МК Electric, итальянской BTicino и немецкой Berker. Наиболее же разумной можно считать покупку выключателей фирм ABB, Legrand и Siemens.

что это такое и где его установить

Схема проходного выключателя с двух мест: пошаговый монтаж

Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.

Общая информация

Когда может быть неудобна классическая схема:

На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями, то в нее входит:

Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
Соединительные провода (двух, трех и четырехжильные)
Два проходных коммутирующих устройства
Непосредственно светильник

Примерная схема подключения проходных выключателей с двух мест выглядит так:

Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

На требуемые места установить перекидные коммутирующие конструкции
Вывести от них кабели трехжильные
Монтировать электросветильник, или несколько, заведенные в параллельное соединение
Вывести от него (них) двужильный кабель
Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

Пошаговый монтаж

Монтаж проходных выключателей возможен как при открытом, так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

Обесточьте квартиру перед началом работ.
Внимательно проверяйте, где расположена фаза, а где ноль.
Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их.
Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

Схема включения проходного выключателя из двух мест:

За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

elektrik24.net

Двойные, перекрестные проходные выключатели: схема подключения — Asutpp

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Схема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Схема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

3 контакта или одинарный метод;
спаренный или перекрестный способ (для подключения 4 и более светильников).

Разные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

количество источников света;
расположение светильников: параллельное или последовательное;
сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

www.asutpp.ru

Проходной выключатель — что это такое и как работает?

Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Схемы с их использованием несколько сложнее, чем традиционные, поскольку подразумевают установку нескольких коммутационных аппаратов.

Освещение с использованием проходных выключателей обычно обустраивают в длинных коридорах, на лестницах, садовых дорожках, в спальнях. Такая схема позволяет, включив свет в одном конце помещения, выключить его в другом, не возвращаясь к первому выключателю.

Виды проходных выключателей

Проходные выключатели классифицируются так же, как и обычные.

По количеству клавиш:

одноклавишные;
двухклавишные;
трёхклавишные
одно- или двухклавишные перекрёстные (используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

По типу управления:

клавишные;
сенсорные;
с ПДУ и т.д.

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения.

Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия — особенности переключения электрической цепи

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.

Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.

Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Перекрёстные выключатели: схема управления освещением из трех и более мест

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.

При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.

Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Видео инструкция, демонстрирующая принцип работы проходного выключателя

elektrik24.net

Проходной выключатель | Электрик

Обычные электровыключатели, которые установлены у нас дома, готовы включать и отключать освещение из одного места. Главное различие обычного выключателя, в каком происходит обычное прерывание электронной цепи, от прибора названием проходной выключатель, будет то, что в нём встроено три контакта и переключающий механизм меж ними.

Основным их превосходством считается вероятность подключения либо выключения осветительного прибора (либо группы осветительных приборов) из двух, трёх либо более точек. Нередко в народе их ещё именуют перекидной выключатель. Или проще—дублирующий выключатель. Двухклавишный проходной выключатель имеет внутри 6 контактов, и по собственной системы представляет из себя 2 независящие между собой одноклавишный проходной выключатель. Визуально обыденный выключатель и проходной не различить, но возможно. У проходного есть в наличии особый символ знакна любой из кнопок—в обыкновенном его нету.

Область применения перекидных (дублирующих) выключателей: 1. Лестницы — на них электровыключатели инсталлируются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и отключили. В случае если Ваш дом 3-х либо четырех этажный, то Вам предоставляется возможность пользоваться такой схемой.

2. Спальни — один выключатель устанавливается у входа в комнату, а 2-ой и 3-ий по различные стороны постели. Зашли в комнату—включили свет, захотели прилечь на отдых—отключили. Для подключения освещения из трёх мест используется такая схема, с перекрестным выключателем.

3. Коридоры — предположим Вы сначала коридора включили свет, позже прошли по коридору и на другом конце отключили.

4. На территории личных зданий либо дач—для освещения дорожек.

Как верно подключить проходные электровыключатели для независящего управления освещением из 2-ух мест.

Давайте подробнее рассмотрим данную схему включения, состоящую из 2-ух проходных выключателей. Для неё понадобятся 2 переключателя (они и еще называются «проходные»), любой из которых имеет по 3 контакта и 2 положения переключения. Причём, режим переключения обязан быть «перекидного характера», другими словами — один контакт считается общим для 2-ух других. В одном положении он замкнут с одним из них, в другом же положении, конечно, с другим. Как следует, единая замкнутость всех трёх контактов полностью исключена.

Как заметно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), опосля коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта 1-го выключателя соединяются с 2-мя контактами второго выключателя (через коробку). Ну и с совместного контакта второго выключателя фаза подаётся на 2-ой контакт лампы.Относительно самого монтажа этой схемы: ставятся на собственные установочные места проходные электровыключатели, от которых выводятся трехжильные кабеля. Устанавливаются осветительные приборы, что объединятся параллельно и от которых в конечном итоге выходит двужильный кабель.Дальше, в более пригодном месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и комфортного места самого месторасположения данной коробки). В неё значит и вводится кабель от осветительных приборов, питания и самих проходных выключателей. В данной коробке делается соединение проводов между собой, как показано на схеме.

Как управлять освещением из 3-х мест Схема включения проходного выключателя с управлением из 3-х мест мало чем выделяется от предшествующей (единый механизм работы схож). В ней добавлен ещё один проходной выключатель, который малость различается от прошлых.

Как заметно из схемы, это спаренный выключатель. Другими словами, при нажатии одной кнопки, случается одновременное перекидывание 2-ух контактов электрически независящих между собой. Вприбавок, как вы должны были увидеть, с него выходит четырехжильный кабель. Схемы включения проходных выключателей аналогичного вида неплохи тем, что сравнительно просты в своём конструктивном выполнении (не потребуется добавочных компонентов). Хотя они ограничены численностью этих мест управления.

Задачу независящего управления освещением из 2-ух мест возможно решить и еще используя особые импульсные реле и блоки для дистанционного управления освещением.

elektt.blogspot.com

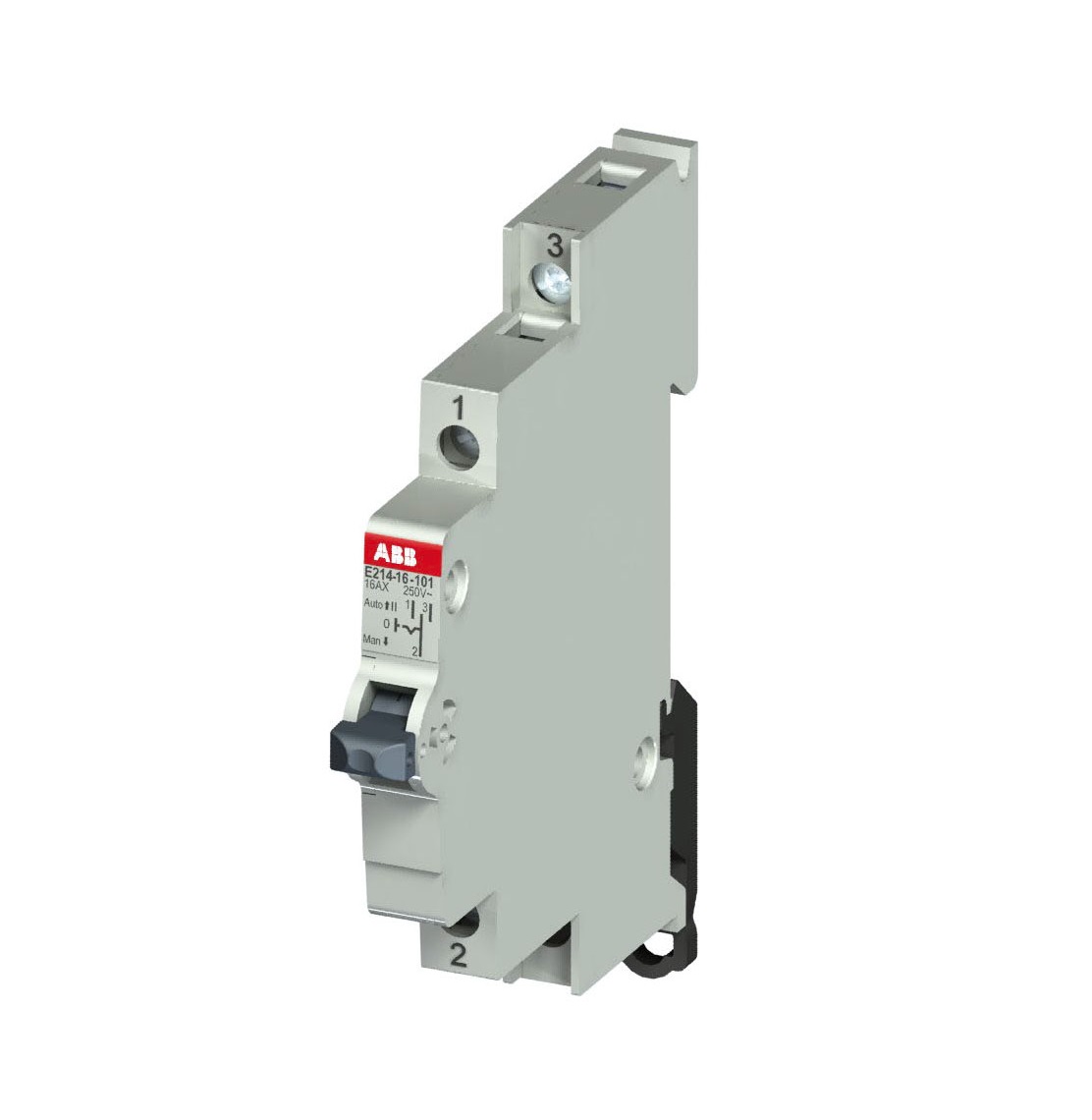

Модульный перекидной рубильник (переключатель) | Проектирование электроснабжения

Решил уделить отдельную тему модульному переключателю, поскольку в свое время я очень долго искал такое изделие и нашел лишь спустя некоторое время. По-видимому, писал неправильные запросы в поисковой системе. Рассмотрим основные характеристики и сферу применения.

Хочу заметить, модульный перекидной рубильник имеется в ассортименте не каждого производителя электротехнической продукции.

Рассмотрим модульный перекидной рубильник на примере переключателя 3-х позиционного серии МП-63 торговой марки ТДМ.

Модульные переключатели серии МП-63 изготавливают на токи от 6 до 63 А. Количество полюсов возможно от 1 до 4.

Модульные переключатели МП-63

Каждый полюс выполнен в габарите одного модуля.

Типовые схемы подключения представлены ниже:

Схема подключения МП-63

Честно говоря, я все никак не пойму, почему модульный переключатель на 16 А стоит столько же как и переключатель на 63 А. Вернее понятно, что их себестоимость одинаковая, но почему не оставить только на 63 А…? Кстати, в прайсе ТДМ нет переключателей на токи 6 и 10 А, хотя по каталогу они имеются.

В одно время, для решения своих задач я использовал выключатель-разъединитель реверсивный марки ABB (OT63F3C). Если трехполюсный МП-63 стоит около 10$, то OT63F3C – 85$.

Где применять модульный переключатель?

При питании электроприемников второй категории идеальным решением является применение модульного переключателя при условии, что вторым источником питания будет дизельный либо бензиновый генератор. Например, электроснабжение ИТП, подключение генератора в частном доме. Как правило, там токи не превышают 40 А.

Если кому-то не нравится Китай, то можете подобрать более дорогой бренд:

Сравнительная таблица аналогов по сериям:

ABB	Schneider Electric	Eaton	Legrand	ETI	Hager	Siemens	General Electric
E 210	Acti 9iSSW	Z-S/W	043	SS	SF	STE8	AST SZ

Советую почитать:

220blog. ru

Схема перекидного выключателя — Всё о электрике в доме

Выключатель перекидной: назначение, принцип действия, схема подключения

Для организации резервного питания в частных домах и на предприятиях устанавливают генераторы. Это вызвано необходимостью, особенно в зимнее время, иметь бесперебойную подачу электроэнергии, так как большинство современных систем отопления снабжены электроникой, без которой они не функционируют.

Коммутацию генераторов проводят путем соединения их параллельно центральной линии электропередач через специальный переключатель, исключающий параллельное включение.

Выключатель перекидной: принцип действия

Аппарат электрического типа, который служит для разъединения электрической нагрузки с одним источником энергии и подсоединения ее к другому источнику, называется выключателем перекидным, или рубильником перекидного типа (переключателем со средней точкой). Устройства бывают как с дугогасителями, так и без них. В первом случае коммутация сетей может происходить при полностью подключенной нагрузке. Во втором – только при ее отключении.

Работа выключателя осуществляется вручную, то есть при необходимости переключить источники энергоснабжения оператор воздействует на изолированный рычаг управления выключателя. Также существуют и автоматические системы переключения.

Схема перекидного выключателя

Перекидной выключатель состоит из корпуса, подвижных контактов ножевого типа, закрепленных на валу, стационарных контактов, ручки управления, дугогасительной камеры (если такая присутствует) и клемм для подключения к линии. Устройство имеет два рабочих положения (контакты 1 и 2) и одно нейтральное (промежуточное), при котором ни к одной из линий нагрузка не подключена.

Простая схема включения на два источника питания и одну линию нагрузки выглядит так: к контактам 1, например, подсоединено центральное энергоснабжение, к контактам 2 — дизельный либо другой вид электрического генератора. Самыми ходовыми являются рубильники четырехполюсные и двухполюсные переключатели.

Подключение перекидного выключателя в случае ввода в здание трехфазного напряжения следующее:

рубильник должен быть на четыре полюса;
четыре клеммы идут на ввод сети;
четыре клеммы идут на ввод генератора;
к четырем клеммам подключается нагрузка.

Три из четырех клемм идут на фазы, одна – к нулю.

Характеристики

Основными характеристиками выключателя перекидного являются:

Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А .
Тепловой ток, не разрушающий элементы.
Допустимое напряжение сети.
Кратковременное импульсное напряжение, которое выдерживает изоляция.
Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
Износостойкость механических элементов определяется количеством циклов переключения.

Модификации перекидных выключателей

Двухходовые рубильники применяют для работы в цепях однофазных. Снабжены такие выключатели конденсаторами проходного типа. Бывают двух- и трехмодульного исполнения. В паре с рубильником перекидным может работать блок питания, рассчитанный на величину напряжения до 300 вольт. Устанавливают такой выключатель перекидной в электрощитах разного типа. При использовании с генератором допустимое напряжение не должно превышать 350 вольт. Для нагрузки же средний показатель пропускаемого тока равен 30 ампер.

Трехходовые рубильники конструкцию имеют, основанную на расширительных переключателях. Чаще всего применяют их для цепей двухфазного типа и устанавливают на промышленных предприятиях. Выключатели такого вида могут иметь блокираторы. Как правило, трехходовые рубильники обладают высоким показателем порога чувствительности. Также устройства снабжены системой защиты.

Автоматический выключатель перекидного типа

Все представленные выше перекидные выключатели имеют один недостаток – требуют присутствия человека для проведения манипуляций с коммутацией схем. Это неудобно, особенно тогда, когда центральное электроснабжение пропадает часто и непредсказуемо. Поэтому разработан перекидной автоматический выключатель. Точнее, это целый блок, называемый автоматическим вводом резерва (АВР).

АВР – это сложная конструкция, но народные умельцы собирают такие системы из сравнительно недорогих релейных устройств (контакторов). Применяют для этого модели с нормально замкнутыми и разомкнутыми контактами.

Когда используют самодельный перекидной выключатель, схема подключения работает по определенному принципу. Например, в линии присутствует электричество центрального снабжения, тогда реле с нормально разомкнутыми контактами замыкает цепь с нагрузкой. Реле с нормально замкнутыми контактами, куда подключен генератор, в этом случае разомкнуто. Как только ток пропадает, комбинация меняется на противоположную, и сеть начинает питать генератор.

Заключение

Применение выключателей перекидных для коммутации генератора представляет целесообразное решение, позволяющее иметь существенные преимущества. Кроме облегчения процесса технического обслуживания индивидуального источника питания, этот аппарат дает возможность держать под контролем состояние функционирования сети и обеспечивает безопасность работы всех элементов, включенных в линию. Для выбора оптимального варианта рубильника перекидного в первую очередь ориентируются на индивидуальные особенности электрической сети и включенных в нее устройств. Исходя из этого, подбирается выключатель перекидной с характеристиками, удовлетворяющими таким требованиям.

Какие змеи подходят в качестве домашних питомцев? В мире существует около 2800 различных видов змей. Но не все из них могут стать вашими домашними животными. Ниже перечислены самые обычные виды змей.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

вход соединен с выходом 1;
вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.
Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
Вход второго подается на свободный провод лампы.
Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Проходной выключатель. Назначение, способы использования и схема подключения

Проходной выключатель, он же – переключатель. Некоторые называют его «перекидной» выключатель. Алгоритм его работы однозначно определяется названием. Переключатель обеспечивает соединение одного общего контакта с одним или другим из двух альтернативных. Редко, но встречаются и трёхклавишные переключатели.

Следует отметить, что цены на проходные выключатели в последнее время часто даже ниже, чем на обычные выключатели того же производителя (например, это относится к фирме Legrand).

Поэтому многие продавцы престают закупать выключатели, предлагая вместо них переключатели. По сути дела в этом нет ничего плохого. Просто используются два из трёх контактов переключателя — общий и один из альтернативных. Причем внешний вид таких приборов аналогичен.

Управление освещением из двух мест

Использование переключателей позволяет организовать включение и выключение нагрузки (обычно, — освещения) из нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл её работы в том, что в цепи, состоящей из двух встречно включенных переключателей (соединяются альтернативные контакты), изменение положения любого из переключателей тут же вызывает соединение или разъединение общих контактов.

Для обычного выключателя состояние «включено» и «выключено» определяется положением клавиши. Для цепи из двух переключателей при любом фиксированном положении клавиши одного переключателя можно включить или выключить подключенную нагрузку, меняя положение клавиши другого переключателя.

Основная проблема при монтаже проходных выключателей – очень аккуратное определение назначения всех контактов устанавливаемых устройств. Одна и та же принципиальная схема прибора может быть реализована конструктивно совсем по-разному.

Все три контакта могут находиться на одной стороне механизма, могут в любом сочетании быть распределены по любым точкам. Переключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric …).

Пример расположения проходных выключателей на рисунке (рисунок 2)

Если принципиальная схема использования переключателей для управления светом из двух мест выглядит очень просто, то реальное подключение с использованием распределительных коробок требует повышенной внимательности.

Как показано на рисунке со схемой подключения, в распределительной коробке соединяются по меньшей мере два двухжильных и два трёхжильных провода.

Схема подключения двух переключателей с разных мест (рисунок 3)

При использовании двухклавишных переключателей количество подходящих к ним проводов увеличивается вдвое.

Управление освещением из трех мест

Если внимательно посмотреть на следующий рисунок, то видно, что управлять освещением можно из трёх мест и, вообще, из любого количества мест. Для этого только надо в разрыв между нашими простейшими переключателями поставить дополнительное устройство.

Это устройство называется перекрёстный (или промежуточный) выключатель. Если внимательно посмотреть на рисунок 4, то становится понятно, что это устройство состоит из двух проходных выключателей между которыми установлена механическая связь.

Рисунок 4. Подключение из трех мест и боле

С одной стороны двухпроводная линия от первого в цепи переключателя присоединяется к общим контактам обоих переключателей, входящих в состав промежуточного выключателя. Выходные альтернативные контакты этих переключателей объединены так, как показано на рисунке.

Рисунок 5. Пример расположения 3-х выключателей

В результате мы имеем два рабочих состояния промежуточного выключателя. Либо входная двухпроводная линия продолжается после этого выключателя «как есть», либо после выключателя линии меняются местами («перекрещиваются», отсюда и название). Таким образом, мы имеем устройство, которое выполняет функцию аналогичную той, что выполняет первый или последний в цепи переключатель.

В том состоянии, которое показано на рисунке, цепь замкнута. Её можно разомкнуть, изменив состояние любого из коммутирующих устройств.

Монтаж такой схемы (смотри схемы подключения на рисунках) сложен только с точки зрения обилия соединяемых проводов. При использовании одной распределительной коробки в ней надо соединить в семи точках (скрутки, клеммные соединители) два двухжильных, два трёхжильных и один четырёхжильный провод. Для такого количества проводов и соединений нужна достаточно габаритная распределительная коробка.

Ситуацию можно несколько облегчить, использовав дополнительную распределительную коробку (как показано на следующем рисунке).

Рисунок 7. Подключение схемы выключателей в 2 — х распределительных коробках

Двухклавишные переключатели

Все рассмотренные устройства выпускаются и в двухклавишном исполнении. Схема подключения двухклавишного проходного выключателя фирмы Legrand показана на рисунке 8. Стоит обратить внимание на то, что двухклавишные переключатели конструктивно выполнены в виде комбинации двух переключателей, установленных в механизме встречно по отношению друг к другу.

При выполнении монтажа таких устройств необходимо очень аккуратно разобраться с назначением всех контактов.

Вообще говоря, использование двухклавишных переключателей — достаточно редкое явление. В этом случае количество коммутируемых проводов удваивается по сравнению с их количеством, необходимом при использовании одноклавишных приборов. А мы уже отмечали, что количество проводов и соединений в таких схемах далеко не маленькое.

Несколько слов о применении проходных и промежуточных выключателей. Прежде всего, они удобны в помещениях и на площадках, размер которых велик, а вход и выход находятся далеко друг от друга. Удобно пользоваться такой техникой для освещения дорожек в саду, прихожей или крыльца дома, очень часто они используются для управления светом на лестнице многоэтажного дома.

Для управления освещением из большого количества точек использование проходных и промежуточных выключателей — способ надёжный, но очень затратный с точки зрения расходования проводов и трудоёмкости работ по коммутации.

Более приемлемым в этом случае является использование бистабильных (то есть, имеющих два устойчивых состояния) реле. Для управления такими реле используются импульсные сигналы от выключателей-кнопок (выключателей без фиксации положения). Сигналы от всех таких кнопок заводятся на бистабильное реле параллельно.

Рисунок 10. Бистабильное реле

Получается очень гибкая и несложная в исполнении схема управления с неограниченным количеством мест управления. Само по себе бистабильное реле обычно изготавливается в виде стандартного модуля, монтируемого на ДИН-рейку в боксе. Основным недостатком такой схемы является то, что приобрести бистабильное реле можно, как правило, только в специализированной фирме.

Проходной выключатель — конструктивная особенность и отличие

Если вы являетесь истинным ценителем комфортного проживания, то перекрестные и проходные выключатели вам также необходимы как, например, мягкий диван или пульт управления телевизором.

Вместе с тем, абсолютно не имеет значения параметры вашего жилища: и в небольшой квартире, и в многоэтажном коттедже можно с успехом использовать подобного рода выключатели. Итак, давайте более детально рассмотрим те электротехнические изделия, которые способны повысить комфортабельность вашего жилья.

На самом деле, проходные выключатели — это не выключатели в привычном понимании, скорее это — переключатели. По внешнему исполнению и внутренней конструкции, а также сама установка проходного выключателя ни чем не отличается от обычных.

Однако отличия все же присутствуют. Так, одноклавишный проходной выключатель имеет три контакта в отличии от привычного выключателя, снабженного только двумя контактами. Таким образом, при соответствующем подключении, при помощи проходных выключателей есть возможность включать/выключать освещение из двух и более точек.

Если же вам требуется выключать один световой прибор или целую группу таких приборов более чем из двух мест, то для решения этой задачи вы можете использовать перекрестный выключатель. С его помощью возможно управлять освещением сразу из трех и более точек.

Конструктивно выключатель имеет четыре клеммы, которые располагаются на обратной стороне устройства и предназначены для подключения к нему электрических проводов. При этом через такой переключатель проходит две электрические линии, переключение которых осуществляется «в крест».

Таким образом, при нажатии на одну клавишу осуществляется перекидывание двух контактов, которые не имеют между собой электрической связи.

Данные выключатели могут применяться, к примеру, в длинных коридорах, где довольно много дверей, на многоэтажных лестницах, в залах с более чем двумя входами и, наконец, в простой комнате, чтобы не вставая с места иметь возможность включить освещение из любой точки помещения.

Например, перекрестные выключатели устанавливают по обеим сторонам кровати, чтобы и муж и жена могли отключать свет каждый своим отдельным выключателем.

Проходные выключатели, как правило, продаются парами так как покупать один выключатель не имеет смысла (разве что при выходе из строя одного из рабочих).

Установка проходного выключателя

Следует отметить, что предусмотреть установку таких выключателей желательно в процессе строительства или в процессе капитального ремонта квартиры для того, чтобы заранее проложить электропроводку, ведь по окончании отделочных работ произвести прокладку кабеля будет довольно проблематично.

Для того, что произвести установку проходного выключателя изначально необходимо установить в требуемом месте монтажную коробку. Предварительно из нее следует выкрутить шурупы и аккуратно выломать в ней заглушки отверстий для подвода электрических проводов.

Дальше можно приступать непосредственно к установке. Вначале работы необходимо удостовериться в том, что монтажная коробка свободно перемещается в предварительно выдолбленной под нее нише. Далее потребуется приготовить раствор из строительного гипса (алебастра), смешав его с водой до получения средней густоты.

При помощи узкого шпателя небольшое количество этого раствора помещают в выдолбленную нишу и немного раствора наносят на внешнюю заднюю часть коробки. После этого коробку аккуратно вставляют в нишу, устанавливая ее таким образом, чтобы край коробки находился в одной плоскости с поверхностью стены.

При необходимости, для того, чтобы обеспечить максимально прочную фиксацию коробки, добавляют алебастровый раствор. Теперь появилось немного свободного времени, пока гипс полностью не застынет.

За это время можно зачистить концы электропроводов, удалив с них изоляцию на 5-7 мм. Следует отметить, что общая длина свободных проводов не должна превышать 10 сантиметров. Обусловлено это тем, что чрезмерно длинный провод не позволит разместить выключатель в коробке, в то время как с чрезмерно коротким проводником будет проблематично работать.

Как зафиксировать проходной выключатель в подрозетнике

Перед тем, как монтировать выключатель в монтажную коробку его следует разобрать. В большинстве случаев, для этого достаточно снять клавишу (или клавиши, если выключатель двойной или тройной), аккуратно поддев ее плоской отверткой.

Далее требуется снять фиксатор, удерживающий верхнюю накладку. После удаления накладки к выключателю можно подключать электропровода, для чего зачищенные концы вставляют в технологические гнезда и закрепляют их винтом-фиксатором.

После того как подключение и установка проходного выключателя будет завершена необходимо хорошенько закрепить его в монтажной коробке. Осуществляется посредством специальных рычажков, предусмотренных на выключателе, а также при помощи шурупов, ранее вывинченных из монтажной коробки.

Если в дальнейшем планируется оклеивать стены обоями, то смысла ставить на место клавиши выключателя нет, целесообразнее провести эту операцию после завершения «обойных» работ.

Похожие материалы на сайте:

electricvdome.ru
