Распиновка rj45 100 мбит 4 провода

В век компьютерных технологий практически в каждой квартире присутствует интернет. У кого-то это обычный ADSL, а многие уже давно пользуются высокоскоростным подключением. И, наверное, у каждого складывалась такая ситуация, когда необходимо укоротить кабель или же, наоборот, протянуть в другую комнату.

И вот тут возникает вопрос: как обжать витую пару 8 жил? Ведь непосредственно сам коннектор «намертво» закреплен на проводе. Что же теперь, снова вызванивать провайдера, вызывать специалистов, платить им за работу?

Как оказалось, схема обжима витой пары не так уж и сложна. Вполне возможно выполнить подобное подключение своими руками. К тому же, витая пара, подключение которой выполнено своими руками, сэкономит личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

Но для начала стоит понять, что представляет собой сам интернет-кабель и как подключить жилы к коннектору для его правильной работы.

Провод, разъем и кримпер

Интернет-кабель содержит в себе 8 медных жил, которые скручены попарно между собой. Именно поэтому и назван подобный провод витой парой. Сдвоенные жилы имеют похожий цвет. К примеру, в паре может быть синий и сине-белый либо коричневый и коричнево-белый цвета.

На прилавках имеются провода двух видов — это экранированный (STP) и неэкранированный (UTP). Но, в конечном счете, эти виды кабеля выполняют одну и ту же работу, а потому нет смысла переплачивать за экран. Поэтому наилучшим будет второй вариант, как более доступный для подсоединения. К тому же он имеет разные категории, среди которых и стоит выбирать.

По категориям кабели UTP можно разделить на 3, 5, 6 и 7 (самые распространенные). Необходимо понимать, что чем ниже категория, тем ниже качество и, как следствие, цена. На сегодняшний день можно выделить 5-ю категорию, которая неплохо зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую стоимость. Она является на данный момент самой распространенной.

Что касается коннектора, то в наше время практически во всех устройствах используется Rj-45. Его стоимость невысока, а потому стоит покупать эти детали коммутации с запасом, т.к. есть риск испортить их при работе по причине неопытности.

Также для работы может понадобиться инструмент, называемый кримпером, т.е. специальные клещи для обжима вилки. Хотя можно обойтись и без них при условии, что нужно обжать только один-два провода — в таком случае на него тратиться не стоит.

Способы обжимки витой пары

Разобравшись с необходимым инструментом и материалом, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, зависит и скорость передачи интернет-трафика и другой информации, и типы устройств, с которыми кабель будет совместим.

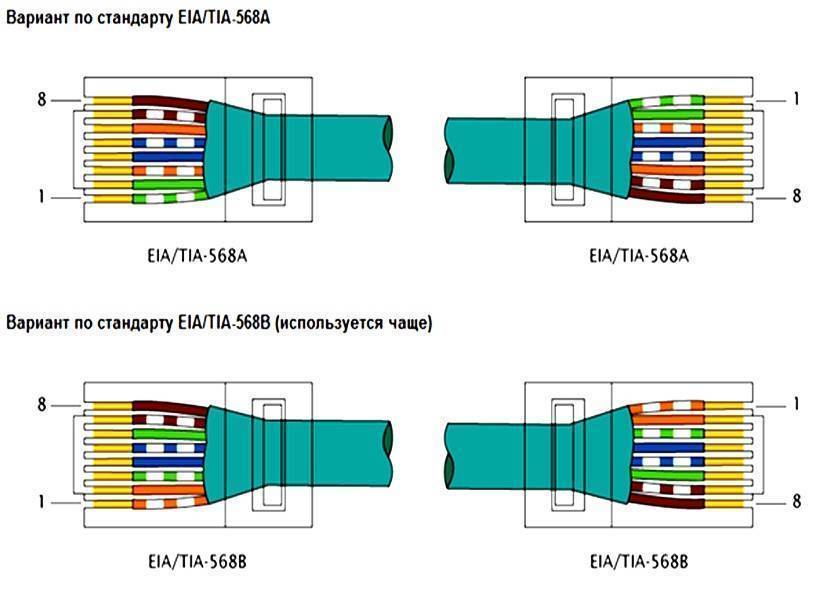

Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида — прямого включения либо перекрестного (кроссового). К тому же, существует упрощенная распиновка, т. е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость трафика снижается с 1 Гбит/сек до 100 Мбит/сек. Необходимо рассмотреть каждый из вариантов в отдельности, и начать следует с наиболее простых.

Прямой на 4 и 8 проводов 568В

Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т.п. При обжиме с обеих сторон последовательность проводов на контактах такова:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. зеленый.

Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контакты. Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит/сек, но при этом витая пара 4 жилы, естественно, намного проще в монтаже.

Витая пара, подключение которой должно быть высокоскоростным, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит/сек. Порядок расположения жил по цветам таков:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. синий;
  5. синий с белым;
  6. зеленый;
  7. коричневый с белым;
  8. коричневый.

Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.

Кроссовый

Кроссовый (перекрестный) обжим витой пары

Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары. Получается распиновка витой пары 568;А:

  1. зеленый с белым;
  2. зеленый;
  3. оранжевый с белым;
  4. синий;
  5. синий с белым;
  6. оранжевый;
  7. коричневый с белым;
  8. коричневый.

Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».

Порядок действий при обжиме при помощи кримпера

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутрь таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также должна войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.

После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции — создается прочный контакт и дополнительная фиксация.

При условии точного соблюдения инструкций разъем витой пары будет работать так, как это и было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

Обжим без инструмента

Порядок действий здесь такой же, как и в предыдущем методе, — снимается изоляция, располагаются в нужном порядке и подрезаются жилы, вводятся внутрь вилки по канавкам. После отверткой прожимается крепящая сам кабель часть, и только после этого можно приступать непосредственно к самим контактам.

Той же отверткой (или ножницами — кому как удобнее) аккуратно, по одному, обжимаются контакты до того момента, когда они проколют изоляцию и плотно упрутся в жилы проводников. Контакты при этом останутся притоплены в пазах пластика штекера.

Но все-таки, конечно, намного более качественным будет разъем, обжатый при помощи кримпера, даже самого бюджетного. Кстати, на новых компьютерах и ноутбуках уже не имеет значения, прямым или перекрестным способом обжат разъем, т.к. эти модели уже сами подстраиваются под распиновку. Конечно, это не означает, что можно выполнить подобную процедуру как попало. Просто при необходимости подключения интернет-модема или другого компьютера можно выполнить посредством прямого обжима витой пары или витой пары 4 жилы (при низкой скорости трафика).

Подводя итог

Как стало, наверняка, ясно, вопрос, как обжать сетевой кабель, не настолько сложен, и выполнить подобную работу под силу каждому, даже не имея специального образования. Главное, как и в любой работе, — это внимательность, аккуратность и точное соблюдение инструкции (изображение различных распиловок имеются выше). А потому нет смысла вызывать мастера, ждать его и платить деньги за ту работу, которая может быть выполнена своими руками. Но если есть сомнения в своих силах, тогда, конечно, можно доверить это дело профессионалу, но все же попробовать самому сделать обжим не помешает.

Ведь затраты на штекеры самые маленькие, а сэкономить можно прилично.

В данной статье мы решили подробно показать схему обжима витой пары и рассказать о всех возможных вариантах обжима. На сегодняшний день практически у каждого третьего жителя планеты в доме есть проводной интернет. И конечно же проблема со штекером RG 45 или кабелем возникают часто. К примеру: ваш кот, собака очень любят поиграть с проводами, последствие этих игр, очевидно, вам приходится вызывать мастера, чтобы он заново обжал штекер или заменил кабель. Чтобы сэкономить деньги на вызове мастера, мы покажем все популярные схемы обжима, с их помощью вы сможете обжать витую пару самостоятельно.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В


Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A


Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45.

И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары.

  • Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

  • Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

  • Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше. Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
  • Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

  • Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

  • Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

  • Наличие сертификата качества.

Категории витой пары

Заключение

Надеемся, что данная статья поможет вам определиться с выбором, какую выбрать распиновку кабеля для интернета. Мы в свою очередь, конечно же, рекомендуем на сегодняшний день выбрать прямую схему обжатия. Она наиболее распространенная в нашей стране. Все вопросы, которые у вас возникают, пожалуйста, пишите в комментариях ниже

Всё о витой паре и локальных сетях

Обжим витой пары 4 жилы выполняют при изготовлении патч-кордов для 10-100 мегабитных ЛВС, которые гораздо чаще, чем гигабитные, создаются в квартирах и малых офисах.

Да, такие сети прекрасно работают и на восьмижильной “витушке”, но при стандартах передачи 10Base-Т, а также 100Base-Т задействованы всего четыре проводника, поэтому зачем платить за кабель в два раза больше? Мы считаем, что незачем и предлагаем освоить методику обжима 4 жильной витой пары.

Обжатый коннектор с 4 жильным проводом

Схема опрессовки медного кабеля из четырех проводников

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС – EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля – прямой и кроссоверный (синонимы – перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом – проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом – часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно – показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале – не важно, главное – соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие – для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Необходимые инструменты для обжима

Чтобы выполнить обжим витой пары 4 провода, нам понадобится:

    Отрезок четырех- или восьмижильного медного кабеля длиной не больше 100 м.

Кабель из 4 жил

Обычный Rj45 и экранированный

Тестер для витой пары

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

  1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
  2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

Зачищенный кабель UTP

Откусываем концы проводков витой пары

Надеваем коннектор на контакты

Обжимаем RJ45 с помощью щипцов

Проверяем надежность опресовки

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт – у нас еще большой запас полезной и интересной информации для вас.

Правильный обжим витой пары на 4 жилы

Обжимка витой пары 4 жилы – это одно из основных действий при прокладке кабельных линий. Справедливости ради стоит сказать, что чаще обжимается витая пара на 8 жил, но и двухпарные кабели (то есть, 4 жилы) также занимают солидную часть работ прокладчиков сетей.

Многие провайдеры выбирают именно обжим 4-х жильной витой пары по одной простой причине – в сравнении с восьмижильной витой парой это намного экономнее и дешевле. А в большинстве случаев возможностей двухпарного кабеля вполне достаточно для передачи данных.

Обжим четырехжильной витой пары абсолютно оправдан, если работы проводятся в сети со скоростью передачи данных в пределах 100 Мбит/с. Если же предусматривается более высокая скорость, то необходимо использовать кабель , где есть четыре витые пары.

Перед тем, как обжать витую пару на 4 жилы, необходимо подготовить инструмент и аксессуары. Понадобятся обычные обжимные клещи (кримпер), коннектор RJ 45 и, собственно, кабель. Теперь настала очередь уточнить, какая будет выбрана схема обжима. Она зависит от расцветки жил кабеля. Так, если проводы маркированы белым, зеленым и оранжевым цветами, то распиновка витой пары должна осуществляться в следующей последовательности: 1 пин – бело-оранжевая жила, 2 пин – оранжевая, 3 пин – бело-зеленая и 6 пин – зеленая. Если же вместо зеленого цвета используется синий, то последовательность сохраняется та же с соответствующими заменами. Учитывая многообразие вариантов цветовых маркировок жил витой пары, схема обжима витой пары может меняться, поэтому ее стоит уточнять индивидуально.

Подготовившись и ознакомившись с теоретической частью, можно начинать непосредственно обжим витой пары на 4 провода. Прежде всего, с помощью кримпера или бокореза необходимо обрезать конец кабеля, чтобы все жилы стали одной длины. После этого снимается внешняя изоляция кабеля примерно на 12-15 миллиметров. Для этого используется тот же кримпер или канцелярский нож (во втором случае необходимо быть крайне осторожным, чтобы не повредить проводники). Теперь перед вами четыре проводника, завитые в две пары. Их нужно раскрутить и выпрямить. Чтобы правильно выполнить обжим, схема распределения жил должна быть точно соблюдена. Если проводники получились слишком длинные, их стоит обрезать – это понадобится также для того, чтобы они были одной длины.

Теперь возьмите коннектор и расположите его защелкой вниз. Сожмите проводники между пальцами согласно схеме обжима, чтобы три жилы попадали примерно в первые три пина, а четвертый – в шестой пин коннектора. Начинайте вставлять зажатые проводники в коннектор одновременно. Внимательно следите, чтобы каждая жила попала в нужный пин. Когда все проводники упрутся в стенку, можно обжать кабель. Вставьте коннектор с жилами в гнездо кримпера и сожмите его ручки. Если обжатие четырех проводов выполнено верно, то из кримпера вы извлечете готовый к эксплуатации коннектор.

Делаем патч-корд utp - витая пара 4 провода.

Ранее, в первой части поста я уже рассказывал как правильно сделать обжим витой пары 5 категории, состоящий из 4 пар проводников. Теперь мы рассмотрим как обжать 2-х парный кабель. Какая между ними разница? На самом деле для подключения по витой паре со скоростью 10 либо 100 Mbit/s достаточно всего двух пар проводков. А полностью четыре пары используются только для 1Gbit/s (1000 Mbit/s). Получается что при использовании 4-х парного кабеля в обычных негигабитных сетях, 2 пары из 4-х не используются. Для обычного пользователя, который кидает сеть и обжимает витую пару раз в несколько лет, разница в цене между 2-х и 4-х парным кабелем особой значимости не играет. А вот в масштабах крупных провайдерских сетей разница уже ощутима. Ну и в итоге, обычных пользователей подключают более дешевым кабелем. Стоит правда отметить что простым абонентам от этого не лучше, но и не хуже. На небольших длинах (до 50-70 метров) в качестве они не теряют.
Как же в таком случае правильно обжать патч-корд?


Для начала надо определится в какие каналы на разъеме используются для 100 Mbit/s. Рассмотрим схему:

Слева изображена раскладка кабеля для обжима обычной витой пары, а справа выделены 2 пары для 100 Mbit/s — это 1 и 2 каналы для передачи — TX, и соответственно 3 и 6 для приема —RX.
Для обжима витой пары нам потребуется:
1. Сама витая пара 5 категории (cat 5) на 2 пары проводников.
2. Стандартный коннектор RJ-45.
3. Обжимной инстумент.

Типы соединения —кроссоверный или прямой — я уже рассматривал в первой части статьи. Обжимать мы будет под прямой тип, так как витая пара на 4 провода (2 пары) в 99% случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента. Если Вам все же придется обжимать кроссовер, то на втором конце при обжимке патч-корда просто поменяйте пары местами.
Итак, освобождаем конец кабеля от внешней изоляции примерно на пару сантиметров. Для зачистки можно воспользоваться ножом (например, прорезным как у меня) либо использовать лезвия на обжимном инструменте.
Затем расплетаем жилы и раскладываем 4 проводка по цветовой схеме, которую я приводил выше. Если в Вашей витой паре используются пары другой расцветки — не пугайтесь. Главное просто правильно воткнуть одну пару в 1 и 2 каналы, а вторую в 3 и 6. И точно так же сделать на другом конце патч-корд. Коннектор RJ45 держите пластиковым фиксатором от себя и контактами к себе.
Аккуратно вставляем проводки в 1,2,3 и 6 каналы коннектора. Должно получится так:

Как видите, в моем кабеле используются пары — бело-оранжевый/оранжевый и бело-синий/синий. После примерки, обрезаем лишнюю длину у проводков:

Должны остаться концы примерно по полсантиметра. Теперь осторожно вставляем проводки обратно в коннектор до упора. При этом надо постараться максимально загнать внешнюю оплетку под коннектор. Должно получится примерно вот так:

Делается это затем, чтобы патч-корд был как можно крепче и не повредился, если кто-нибудь за него дернет.
Аккуратно, чтобы витая пара не выскочила и проводки были в коннекторе до упора, вставляем коннектор с проводом в обжимку:

Зажимаем до упора.
Повторяем все те же действия с другого конца кабеля.
Все, наш патч-корд utp 5e готов.

Обжим витой пары 4 и 8 жил: схемы, краткая инструкция, нюансы

Сегодня невозможно представить свою жизнь без интернета, подключение которого невозможно без специального провода, называемого витой парой. Такой кабель позволяет подключить несколько устройств, используя при этом как можно меньше проводки. Однако перед домашним мастером встаёт вопрос, каким образом подключить к жилам разъём-коннектор, не обращаясь при этом к профессиональным связистам. Сегодня речь пойдёт о такой работе, как обжим витой пары. Мы разберёмся, каким образом можно выполнить обжимку в домашних условиях своими руками, какие инструменты для этого понадобятся, и возможно ли всё сделать без применения специальных приспособлений.

Витая пара сегодня повсеместно применяется для коммутации компьютеров и периферических устройств

Читайте в статье:

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно. Соединение жил кабеля с наконечником и называют обжимкой. Такое название появилось потому, что контакты разъёма-коннектора после размещения в нём жил кабеля вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Важно! Выполняя подобную работу, следует быть внимательным с распиновкой rj45 по цветам. В случае ошибки коннектор придётся отрезать и выбросить, демонтажу и повторному монтажу он не подлежит.

Правильная распиновка – залог корректной работы подключаемых к персональному компьютеру устройств и сети Интернет

Инструмент, необходимый для обжима витой пары

Помимо ножа для зачистки основной изоляции кабеля, потребуется специальный инструмент – кримпер для обжима RJ45, купить который можно в любом специализированном магазине или на интернет-ресурсах. При помощи такого кримпера работа выполняется в считанные минуты. Однако при желании можно обойтись и без специализированного инструмента для обжима коннекторов RJ45. После выполнения распиновки (распределения жил по цветам под соответствующие контакты) их можно прижать обычным ножом.

Кримпер – очень важный инструмент при обжимке витой пары

Мнение эксперта

Виталий Панфилов

Инженер-проектировщик СС, ОС, СКУД (системы связи, охранно-пожарная сигнализация, система контроля управления доступом) ООО "АСП Северо-Запад"

Спросить у специалиста

“Выполняя работу без специального инструмента, нужно быть очень осторожным. Перед тем как обжать кабель RJ45, необходимо убедиться, что он расположен в коннекторе правильно. В противном случае соединение быстро отломится, и всё придётся делать заново”.

Как обжать витую пару: схемы и нюансы

Распиновка – это схема обжима жил витой пары по цветам в коннекторе RJ45. Самое важное – это разобраться, как расположить жилы в наконечнике. Здесь всё будет зависеть от будущей области применения готового кабеля. Следует понимать, что для высокоскоростного подключения применяют восьмижильную витую пару, а для коммутации периферийных устройств (принтеров, сканеров или телевизора) – четырёхжильную. Разберёмся в нюансах распиновки того или иного кабеля.

Если же кримпера нет, можно воспользоваться ножом, обычной отвёрткой или тонкими круглогубцами

Обжим витой пары 8 жил: схема цветовой распиновки

Распиновка интернет-кабеля 8 проводов может быть произведена двумя стандартными способами: прямая (маркируется как 568В) или перекрёстная (568А). Отличия их в том, что первый вариант используется для коммутации персонального компьютера с роутером или хабом, а второй тип распиновки применяется для соединения двух ПК в общую локальную сеть. Разберёмся, каким образом выглядит каждое из этих подключений.

Последовательность цветов в распиновке 568В одинакова с обоих концов кабеля и выглядит следующим образом:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.
Перед обжимкой жилы нужно подрезать, чтобы концы были ровными, для удобства выполнения работы

А вот распиновка 568А (перекрёстная) выглядит совершенно иначе. Для удобства читателя объясним её при помощи таблицы.

№ п/п в коннектореОдна сторона кабеляДругая сторона кабеля
1Бело-оранжевыйБело-зелёный
2ОранжевыйЗелёный
3Бело-зелёныйБело-оранжевый
4СинийСиний
5Бело-синийБело-синий
6ЗелёныйОранжевый
7Бело-коричневыйБело-коричневый
8КоричневыйКоричневый

Как видно из таблицы, запутаться в цветовой схеме перекрёстной распиновки витой пары 8 проводов довольно просто. Именно поэтому при обжимке по 568А, если нет достаточного опыта, лучше эту схему держать перед глазами. Но это касается обжимки витой пары для сетевого кабеля компьютера. А как же с периферийными устройствами?

Лучше, если после обжима контакты будут утоплены в пазы – так соединение будет прочнее

Схема обжима витой пары 4 жилы: области применения

Порядок расположения по цветам здесь остаётся прежним. Разница лишь в том, что половина контактов будет пустой. Порядок расположения следующий:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Зелёный.

Как обжать витую пару 8 жил: краткая инструкция

ИллюстрацияВыполняемое действие
Для начала при помощи кримпера снимаем внешнюю изоляцию. Для этого вставляем кабель в специальный паз до упора, зажимаем кримпер и проворачиваем его вокруг провода. Изоляция надрезается и легко снимается с жил.
Теперь расправим жилы, расположив их в нужном порядке, согласно выбранной схеме.
В корпусе коннектора есть специальные канавки, которые не позволят двум жилам попасть на один контакт. Задвигаем провод в наконечник до упора.
Осталось лишь вставить коннектор в нужное гнездо и сжать ручки кримпера до упора.

Как видите, никаких сложностей здесь нет.

Ниже будет представлено несколько схем и изображений различных способов обжима кабеля RJ45.

Прямой обжим интернет-кабеля

Перекрёстный способ обжима сетевого кабеля

На перекрёстную распиновку сетевого кабеля следует обратить более пристальное внимание, как на более сложную.

Как обжать интернет-кабель в домашних условиях без кримпера

Вопрос, как обжать сетевой кабель, если под рукой нет кримпера, волнует многих. Ведь приобретать подобный инструмент из-за одной−двух обжимок по меньшей мере нецелесообразно. Однако есть решение проще.

При обжимке часть внешней изоляции должна заходить в коннектор. На изображении неправильный монтаж

Если кримпера под рукой нет, производим все действия из пошаговой инструкции, кроме последнего пункта. Здесь берём нож, аккуратно фиксируем кабель основным зажимом (у основания), после чего продавливаем ножом контакты по одному. Времени уйдёт немного больше, но если сделать всё аккуратно, результат получится тот же.

Иногда требуется лишь 4 жилы – в случае подключения периферийных устройств

Подводя итоги

Кто-то может сказать, что разводка такого кабеля, как витая пара, ему ни к чему – можно жить и без этого знания. Однако ситуации бывают разные. И даже если это умение не пригодится, то лишним уж точно не будет.

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Если в процессе прочтения у вас возникли вопросы по теме, редакция Seti.guru будет рада на них ответить. Пишите, спрашивайте, делитесь своим опытом – он поможет начинающим домашним мастерам в обучении. А напоследок предлагаем посмотреть короткое, но весьма познавательное видео по теме сегодняшней статьи.

Разъем для витой пары. Обжим витой пары

И вот тут возникает вопрос: как обжать витую пару 8 жил? Ведь непосредственно сам коннектор «намертво» закреплен на проводе. Что же теперь, снова вызванивать провайдера, вызывать специалистов, платить им за работу?

Как оказалось, схема обжима витой пары не так уж и сложна. Вполне возможно выполнить подобное подключение своими руками. К тому же, витая пара, подключение которой выполнено своими руками, сэкономит личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

Но для начала стоит понять, что представляет собой сам интернет-кабель и как подключить жилы к коннектору для его правильной работы.

Провод, разъем и кримпер

Интернет-кабель содержит в себе 8 медных жил, которые скручены попарно между собой. Именно поэтому и назван подобный провод витой парой. Сдвоенные жилы имеют похожий цвет. К примеру, в паре может быть синий и сине-белый либо коричневый и коричнево-белый цвета.

На прилавках имеются провода двух видов - это экранированный (STP) и неэкранированный (UTP). Но, в конечном счете, эти виды кабеля выполняют одну и ту же работу, а потому нет смысла переплачивать за экран. Поэтому наилучшим будет второй вариант, как более доступный для подсоединения. К тому же он имеет разные категории, среди которых и стоит выбирать.

По категориям кабели UTP можно разделить на 3, 5, 6 и 7 (самые распространенные). Необходимо понимать, что чем ниже категория, тем ниже качество и, как следствие, цена. На сегодняшний день можно выделить 5-ю категорию, которая неплохо зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую стоимость. Она является на данный момент самой распространенной.

Что касается коннектора, то в наше время практически во всех устройствах используется Rj-45. Его стоимость невысока, а потому стоит покупать эти детали коммутации с запасом, т.к. есть риск испортить их при работе по причине неопытности.

Также для работы может понадобиться инструмент, называемый кримпером, т.е. специальные клещи для обжима вилки. Хотя можно обойтись и без них при условии, что нужно обжать только один-два провода - в таком случае на него тратиться не стоит.

Способы обжимки витой пары

Разобравшись с необходимым инструментом и материалом, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, зависит и скорость передачи интернет-трафика и другой информации, и типы устройств, с которыми кабель будет совместим.

Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида - прямого включения либо перекрестного (кроссового). К тому же, существует упрощенная распиновка, т.е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость трафика снижается с 1 Гбит/сек до 100 Мбит/сек. Необходимо рассмотреть каждый из вариантов в отдельности, и начать следует с наиболее простых.

Прямой на 4 и 8 проводов 568В

Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т.п. При обжиме с обеих сторон последовательность проводов на контактах такова:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. зеленый.

Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контакты. Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит/сек, но при этом витая пара 4 жилы, естественно, намного проще в монтаже.

Витая пара, подключение которой должно быть высокоскоростным, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит/сек. Порядок расположения жил по цветам таков:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. синий;
  5. синий с белым;
  6. зеленый;
  7. коричневый с белым;
  8. коричневый.

Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.

Кроссовый

Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары. Получается распиновка витой пары 568;А:

  1. зеленый с белым;
  2. зеленый;
  3. оранжевый с белым;
  4. синий;
  5. синий с белым;
  6. оранжевый;
  7. коричневый с белым;
  8. коричневый.

Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».

Порядок действий при обжиме при помощи кримпера

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутрь таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также должна войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.

После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции - создается прочный контакт и дополнительная фиксация.

При условии точного соблюдения инструкций разъем витой пары будет работать так, как это и было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

Обжим без инструмента

Порядок действий здесь такой же, как и в предыдущем методе, - снимается изоляция, располагаются в нужном порядке и подрезаются жилы, вводятся внутрь вилки по канавкам. После отверткой прожимается крепящая сам кабель часть, и только после этого можно приступать непосредственно к самим контактам.

Той же отверткой (или ножницами - кому как удобнее) аккуратно, по одному, обжимаются контакты до того момента, когда они проколют изоляцию и плотно упрутся в жилы проводников. Контакты при этом останутся притоплены в пазах пластика штекера.

Но все-таки, конечно, намного более качественным будет разъем, обжатый при помощи кримпера, даже самого бюджетного. Кстати, на новых компьютерах и ноутбуках уже не имеет значения, прямым или перекрестным способом обжат разъем, т.к. эти модели уже сами подстраиваются под распиновку. Конечно, это не означает, что можно выполнить подобную процедуру как попало. Просто при необходимости подключения интернет-модема или другого компьютера можно выполнить посредством прямого обжима витой пары или витой пары 4 жилы (при низкой скорости трафика).

Подводя итог

Как стало, наверняка, ясно, вопрос, как обжать сетевой кабель, не настолько сложен, и выполнить подобную работу под силу каждому, даже не имея специального образования. Главное, как и в любой работе, - это внимательность, аккуратность и точное соблюдение инструкции (изображение различных распиловок имеются выше). А потому нет смысла вызывать мастера, ждать его и платить деньги за ту работу, которая может быть выполнена своими руками. Но если есть сомнения в своих силах, тогда, конечно, можно доверить это дело профессионалу, но все же попробовать самому сделать обжим не помешает. Ведь затраты на штекеры самые маленькие, а сэкономить можно прилично.

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

  • Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
  • Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
  • Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
  • Нож для зачистки витой пары.
  • И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

Вот такой набор у меня:

Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был 🙂

Как оказалось (узнал об этом в процессе написания статьи) , что есть так называемые безинструментальные коннекторы. Интересная штука. С их помощью можно изготовить интернет кабель даже без отвертки. Понадобится только нож для зачистки кабеля. Выглядят они примерно вот так (на фото коннектор фирмы SUPR) :

Как работают: зачищаем кабель и вставляем его в коннектор. На самом коннекторе даже есть схема, куда какой проводок вставлять. Затем просто защелкиваем его и кабель обжимается. Штука вроде не очень популярная. Даже не знаю, можно ли купить такой коннектор в обычном магазине. Нужно спрашивать.

Прежде чем приступить к обжиму витой пары с помощью нашей отвертки, нужно определится со схемой, по которой мы будем изготавливать кабель.

Схемы обжима сетевого кабеля LAN

Есть два способа, которыми можно изготовить интернет кабель. Скорее всего вам нужен первый способ, прямой обжим. Разберемся подробнее.

1 Если вам нужен кабель для подключения ноутбука, компьютера, телевизора, или другой техники к роутеру, или модему, то вам нужно изготовить кабель по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.

Есть два способа обжима: T568A и T568B. Я делал по схеме T568B, которую вы можете увидеть ниже. Получается, что оба коннектора мы обжимаем одинаково.

2 Второй способ - кроссовый, или перекрестный. Такой кабель пригодится для соединения напрямую двух компьютеров (без роутера) .

Думаю, вы определились со схемой. Более подробно об этом можете почитать в статье: . Я буду делать простой кабель (прямой обжим) по схеме T568B.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1 Снимаем внешнюю изоляцию с витой пары. Где-то два сантиметра. Легонько обрежьте изоляцию по кругу и стяните ее. Только смотрите осторожно, чтобы не повредить изоляцию самих проводов.

2 Расправляем проводки и выставляем их по цвету. По той схеме, которую вы выбрали (фото выше) . Желательно выставить их так, чтобы они не переплетались. У меня получилось вот так:

3 Дальше нам нужно подрезать проводки. Оставить примерно сантиметр. Я буду делать это с помощью специальных кусачек для кабеля. Как я уже писал выше, можно обрезать их с помощью ножниц, или ножа.

4 Проверяем правильно ли выставлены проводки по схеме, и вставляем их в коннектор. Сам коннектор RJ-45 держим защелкой от себя. Как на фото ниже.

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5 Еще раз проверяем правильно ли зашла витая пара в коннектор, и приступаем к обжиму. Берем нашу отвертку (может у вас что-то другое) , и по очереди вдавливаем контакты. Смотрите аккуратно, не повредите руку!

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

  • Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
  • Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
  • Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
  • Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

На этом все. Пишите в комментариях о своих результатах, задавайте вопросы, и делитесь советами. Всем удачи!

Решил бросить кабель от роутера до компа. Купил кабель каналы еще три года назад, вот только руки дошли до них:). Не помню когда уже последний раз обжимкой RJ-45 занимался, вспоминал, много думал. Делюсь.

Что нам понадобится?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель:).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым. Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас. 🙂

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Процесс обжима RJ-45

  1. Снимите клещами внешнюю изоляцию кабеля.
  2. Распутайте и выставьте проводники в нужном порядке.
  3. Вставьте их в каналы разъема RJ-45, пока для примерки, чтобы они приняли форму каналов, распрямились.
  4. Выньте их и, при необходимости, подровняйте кусачками «обжимки».
  5. Снова вставьте их в каналы разъема, проверьте, что все — на своих местах и каждый проводник входит до упора в свой канал.
  6. Используйте клещи для обжима.

Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают.

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования. Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам. Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное - запомнить, что технология неизменна для обжимки кабеля. Меняется лишь последовательность цветов жил кабеля.

  1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 5-6 см для удобства разводки.
  2. Выстроенные в необходимый цветовой ряд жилы срезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
  3. Удерживая пластиковую вилку RJ45 зажимной клипсой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, для каждой жилы отведен специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
  4. Приложив небольшое усилие, убедиться, что концы жил касаются медных вставок на краю обжимного коннектора.
  5. Не давая кабелю выскользнуть из разъема, аккуратно произвести обжимку каждой жилы, надавливая отверткой или ножом на медную вставку. Можно аккуратно усилить нажим ударом молотка.

В результате произведенной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец клипсы с общей оплеткой можно срастить для удобства изолентой.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, поэтому разводка локальной сети по объекту выполняется с большим удовольствием и быстротой. Понадобится всего один инструмент - маникюрные ножницы либо маленький ножик с тонким лезвием.

  1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» - подключение кросс, «В» - подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Монтаж розетки на столетие

Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

Подключение к сети Интернет стандартным способом

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зеленый.
  4. Синий.
  5. Бело-синий.
  6. Зеленый.
  7. Бело-коричневый.
  8. Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам - зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Соединение между собой двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд.

Подключение периферийного оборудования

Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

  1. Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
  2. Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
  3. Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).

Для прочности конструкции можно воспользоваться изолентой.

В заключение

Распиновка RJ45 не должна составить особых трудностей. Не стоит волноваться, что из-за некачественной обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать в линии небольшие помехи, которые сводятся к нулю на отрезках кабеля до пяти метров. Но всё же нужно стремиться к достижению максимального результата. Лучше сделать один раз, но выполнить работу качественно и навсегда.

Сразу признаюсь, что я не специалист по обжиму витой пары, и у меня нет большого опыта в этом деле, но кое-что все таки знаю и умею. Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи. На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет каждый. Правда, для этого желательно иметь специальный инструмент – кримпер. И здесь уже возникают небольшие проблемы. Скорее всего вам нужно один раз изготовить сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится. А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: . А в этой инструкции я покажу, как все сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая пара, то более подробно о нем я рассказывал в статье: . Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.


С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.


Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

1 Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримпере, и круговым движением срезаем изоляцию.

Получится вот так:

2 Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую "Прямой обжим по схеме T568А". Фото самой схемы вы найдете выше. Обрезаем проводки, чтобы осталось примерно сантиметр, или чуть больше.

3 Выравниваем проводки, проверяем правильно ли они выставлены (по схеме) , и вставляем их в коннектор RJ-45. Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе. Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца (я только начал его вставлять) . Сами проводки должны зайти под блестящие контакты и упереться в стенку.

4 Проверьте, правильно ли расположены провода в коннекторе. И вставлены ли они до конца в коннектор. 5 Вставляем коннектор в кримпер, и медленно обжимаем кабель сжимая ручки. Сжать ручки кримпера нужно сильно.

После обжима:

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Как обжать витую пару - как с помощью отвертки правильно обжать витую пару (4, 8 жил)

Практически все местные сети оснащаются кабельными участками, где компьютер присоединяется к сети при помощи проводов. Этот метод соединения ПК считается одним из самых быстрых и безопасных.

Классификация сетевых кабелей

Для связи компьютеров проводным способом существует особый провод – витая пара. Свое название он получил из-за наличия восьми штук обвитых медных проводов, расположенных попарно. Это позволяет избежать помех, исходящих от разных источников.

Кабель имеет общую оболочку из поливинилхлорида, который защищает его от воздействия внешних волновых помех. Кроме того, можно найти неэкранированный вид кабеля UTP и разновидность с защитным экраном из фольги FTP и STP.

Типы кабелей

Выделяют витую пару с четырьмя и восемью жилами. Различие между этими двумя типами заключается в стоимости кабеля (четырехжильный провод стоит в два раза дешевле восьмижильного) и возможной скорости передачи данных (провод с четырьмя жилами имеет ограничение в 100 Мбит/с, с 8 жилами – значительно больше).

Что необходимо для обжима витой пары

Непосредственно перед обжатием витой пары следует запастись специальным оснащением и инструментом:

Приготовьте провод нужной длины. Если кабель проложен вдоль стены в изоляционном коробе, то необходимо сделать отрезки необходимой длины, подходящей для обжима, а в случае неправильных действий и вторичного обжатия витой пары

Обычно применяется коннектор модели RJ-45

  • Инструмент для обжатия

Профессиональные мастера используют специальные обжимные клещи для витой пары (кримпер) – металлические щипцы с несколькими рабочими зонами. Если же вы не специалист и собираетесь обжимать витую пару собственноручно, необязательно приобретать спецоборудование – вы можете сделать это отверткой

Как правильно обжать кабель с 8 жилами – схема

Для укладки жил внутри коннектора подразумеваются восемь канавок, в которые и укладываются проводки. Над ними расположены металлические контакты. Для правильной ориентации и расположения жил направьте коннектор разъёмом к себе. Контакты должны смотреть наверх, защелкой к себе. При таком положении коннектора первый контакт будет находиться справа, а последний – восьмой – слева.

Правильная нумерация очень важна, поэтому, перед тем как обжимать витую пару, необходимо убедиться в правильной укладке жил внутри коннектора.

Выделяют две наиболее популярные схемы для обжатия кабеля местной сети – EIA/TIA-568А и EIA/TIA-568B.

В случае выбора раскладки EIA/TIA-568A, жилы, начиная с 1 по 8, располагаются в таком порядке: белый с зеленым, зеленый, белый с оранжевым, синий, белый с синим, оранжевый, белый с коричневым и коричневый.

Укладка по типу EIA/TIA-568В предполагает расположение жил в такой последовательности:

  • белый с оранжевым
  • оранжевый
  • белый с зеленым
  • синий
  • белый с синим
  • зеленый
  • белый с коричневым
  • коричневый

Как правильно обжать кабель с 4 жилами – схема

В случае распиновки (укладки) четырехжильного кабеля витой пары, схема расположения проводов в гнезде коннектора сводится к следующему: заполняются только первый, второй, третий и шестой каналы коннектора. Последовательность такая:

  • оранжевый с белым
  • оранжевый
  • белый с зеленым
  • зеленый

Второй вариант распиновки заключается в укладке жил в порядке: белый с оранжевым, оранжевый, белый с синим и синий.

Как обжать коннектор витой пары отверткой

В случае если у вас нет специального инструмента, а отжим требуется немедленно, можно провести его с помощью тонкой плоской отвертки. Однако такой способ требует определенной сноровки, т.к. одновременно давить на ручку отвертки и крепко держать коннектор не совсем удобно.

Задачу может упростить применение токарного станка, который надежно зафиксирует коннектор в своих зажимах.

  • Закрепляем отвертку в патроне рабочей зоны
  • Осторожно зажимаем коннектор между зажимами станка
  • Очищаем кабель с двух сторон и проводим раскладку жил в правильном порядке
  • Вставляем жилы в канальцы коннектора
  • Проталкиваем проводки до упора в коробочке коннектора, чтобы они соприкасались с металлическими контактами
  • Нажимаем ламели с помощью ручки подачи станка
  • Другой, более крупной отверткой закрываем защелку коннектора, которая фиксирует провод по внешней изоляции

Чтобы проверить правильность отжима, необходимо соединить его с концентратором и компьютером, посмотреть, установлен ли контакт. Если появился индикатор – значит, вы сделали все правильно. Если этого не произошло, то отжим витой пары необходимо повторить заново.

Профессионалы рекомендуют перед первой процедурой отжима купить кабель и коннекторы с запасом, чтобы в случае ошибки вам не пришлось снова идти в магазин. Как правило, с первого раза мало у кого получается сделать все правильно.

Распиновка RJ-45 по цветам

  • Обслуживание компьютеров в офисе / Локальные сети в офисе
  • 35962
  • 0

Важно! Не пропустите эту информацию!

Я не знаю почему коннекторы для витой пары на 8 контактов называют RJ 45, но этот термин очень сильно вжился в наш лексикон! На самом деле он называется 8P8C. А такой стандарт как RJ 45 вообще не подходит для нашей сети и рассчитан на 4 провода. Еще более интересный случай, это когда люди ищут схему распиновки RJ45, но по факту такой схемы вообще не существует, и им на самом деле им необходима схема 8ЗP8C.

Далее в статье мы будем использовать RJ45 и 8P8С как синонимы и иметь введу коннектор, который нужен для обжима витой пары для компьютерной сети или интернета.

Необходимые инструменты

  • Провод витой пары на 2 или 4 пары,
  • обжимные клещи для 8P8C (официальное название кримпер),
  • коннектор RJ-45 (8P8C).

Подготовка витой пары к обжиму

У провода внутри под изоляцией есть капроновая нитка. Можно немного разрезать изоляцию ножом или ножницами, а затем, чтобы не повредить изоляцию внутренних проводков, потянуть за нитку, так чтобы она рвала внешнюю изоляцию. Порвать примерно 2-3 см. затем отрезать лишнюю изоляцию. Я стараюсь не пользоваться инструментами для обрезки изоляции т. к. очень часто повреждается изоляция самих проводов. Исключением является очень дорогие и качественные обжимные клещи.

Распиновка RJ-45 по цвету на 8 жил (4 пары до 1000 Мбит/с)

Существует 2 схемы обжима:

  • От компьютера к компьютеру. Такая схема позволяет объединить 2 компьютера в сеть напрямую. В локальных сетях, где больше 2х компьютеров использовать невозможно!
  • От компьютера к сетевому коммутатору

Распиновка для локальной сети, в которой больше 2х компьютеров:

  1. Раскручиваем пары и выстраиваем провода в такой последовательности (с верху в низ):
    1. Бело оранжевый,
    2. оранжевый,
    3. бело-зеленый,
    4. синий,
    5. бело-голубой,
    6. зеленый,
    7. бело-коричневый,
    8. коричневый.
  2. Выравниваем провода ровно в одной плоскости, и отрезаем лишнюю длину пар, чтобы до внешней изоляции осталось примерно 1 сантиметр не больше.
  3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 1.
  4. Берем коннектор 8P8C в правую руку зажимом в низ и вставляем провод в коннектор так чтобы каждый проводок попал в отдельную ячейку. Ячеек там 8.
  5. Еще раз проверяем правильность расположения проводов, описанных в пункте 1.
  6. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора, чтобы все проводки были глубже, чем зубцы контактов коннектора. И тщательно зажимаем клешни.
  7. Все точно так-же повторяем со вторым концом провода. По той же схеме.

Примечание.

Рассматривать схему подключения 2х компьютеров напрямую не вижу смысла, т. к. сетевое оборудование сейчас очень доступно. За 400р. можно купить сетевой коммутатор на 5 гнезд.

Поможем с локальной сетью в СПб

Если у Вас нет времени самостоятельно проектировать, монтировать и настраивать локальную сеть у Вас в организации, мы готовы помочь, если вы находитесь в СПб. Переходите по ссылке, оставляйте заявку, и мы решим Вашу проблему.

Распиновка RJ-45 (8P8C) по цвету на 4 жилы (2 пары до 100 Мбит/с)

  1. Подготавливаем витую пару к обжиму об этом уже писал выше.
  2. Раскручиваем пары и выставляем по схеме:
    1. Бело оранжевый,
    2. оранжевый,
    3. бело-зеленый,
    4. нет провода,
    5. нет провода,
    6. зеленый,
    7. нет провода,
    8. нет провода,

    Есть риск что ваши провода будут других цветов. Тогда нужно понять некоторую логику. Мы чередуем:

    1. бело-[цвеn-1];
    2. [цвет-1];
    3. бело-[цвет-2];
    4. нет провода,
    5. нет провода,
    6. [цвет-2];
    7. нет провода,
    8. нет провода,

    Главное, чтобы с обоих концов с первого по восьмой контакт схема была одинаковая.

  3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 2.
  4. Берем тот-же коннектор 8P8C в правую руку так, чтобы зажим был снизу.
  5. Коннектор у нас на 8 контактов, так что 4,5,7 и 8 мы оставляем пустыми. Вставляем провода в 1,2,3,6 гнездо в соответствии с схемой в пункте 2.
  6. Проверяем правильность расположения проводов.
  7. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора чтобы все проводки были дальше, чем зубцы контактов коннектора. Тщательно зажимаем клешни.
  8. Все точно так-же повторяем со вторым концом провода.

Видео инструкция обжима витой пары на 8 проводов

Если есть вопросы или что-то не получается, пишите в комментариях. Обязательно отвечу!

Прямые кабели UTP

В этой статье рассматривается широко известный кабель неэкранированной витой пары (UTP) и показано, сколько пар состоит из кабелей UTP Cat5 , Cat5e , Cat6 и Cat7 , цветовая кодировка, которой они следуют, разные Существующие стандарты проводки ( T-568A и T-568B ) плюс обозначение номеров контактов для обоих стандартов.

Мы в основном сосредоточимся на разводке кабелей CAT5e и 6, так как они являются наиболее популярными кабелями! Мы также рассмотрим проводку классических телефонных кабелей CAT1.Очень важно понимать стандарты кабельной разводки UTP и понимать, как правильно их подключать.

Кабельная разводка

- это основа надежной сети, и ее правильное внедрение с первого раза поможет избежать многочасовых разочарований и поиска и устранения неисправностей. С другой стороны, если вы имеете дело с сетью с плохим кабелем, эти знания помогут вам найти проблему и устранить ее более эффективно.

Подключение кабелей UTP

Теперь посмотрим, как проложены кабели UTP.Сегодня существует две популярные схемы подключения: T-568A и T-568B . Они отличаются только тем, какие пары с цветовой кодировкой подключены - пары 2 и 3 поменяны местами. Оба работают одинаково хорошо, если вы их не смешиваете. Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабельной трассе, вы получите перекрещенные пары.

Кабели

UTP заканчиваются стандартными разъемами, гнездами и вставками. Гнездо / штекер часто называют «RJ-45», но на самом деле это обозначение телефонной компании для «модульного восьмиконтактного разъема», оканчивающегося распиновкой USOC, используемой для телефонов.Штекерный соединитель на конце патч-корда называется «вилкой», а розетка настенной розетки - «розеткой».

Рис. 1. Гнездо RG-45 и штекер / разъем RJ-45

Как уже было сказано, UTP имеет четырех витых пар проводов. На рисунке показаны пар и цветовых кодов , которые у них есть. Как видите, на f наши пары имеют маркировку:

.

Рисунок 2. Цветовые коды и пары кабеля UTP CAT 5, CAT 5e, CAT6, CAT7

Пары 2 и 3 используются для обычных сетей 10/100 Мбит / с, а пары 1 и 4 зарезервированы.В Gigabit Ethernet , используются все четыре пары .

На рисунке ниже показан конец кабеля CAT5e с разъемом RJ-45 , который обычно используется для подключения компьютеров к коммутатору. На нем также показан кабель CAT5e со снятой изоляцией и обозначены четыре витые пары :



Рис. 3. Кабель UTP CAT5e и зачищенные витые пары

Кабели

UTP теперь доступны в различных цветах, что позволяет использовать кабели разного цвета для различных применений.

Рис. 4. Кабели UTP разного цвета

T-568A и T-568B 4-парное подключение

Ethernet обычно передается в восьмижильных кабелях с восьмиконтактными модульными вилками и гнездами. Стандартный разъем называется «RJ-45» и аналогичен стандартному модульному телефонному разъему RJ-11, за исключением того, что он немного шире, чтобы иметь больше контактов.

Примечание. Имейте в виду, что схемы подключения, о которых мы будем говорить, предназначены только для прямых кабелей.

Восьмижильный кабель для передачи данных содержит четыре пары проводов. Каждая пара состоит из однотонного провода и белого провода с полосой того же цвета. Пары скручены вместе. Для обеспечения надежности по Ethernet не следует их раскручивать больше, чем необходимо (около 1 см). Пары, предназначенные для Ethernet 10 и 100 Мбит / с, имеют оранжевый и зеленый цвет. Две другие пары, коричневая и синяя, используются, когда поддерживается Gigabit Ethernet, или могут использоваться для второй линии 10/100 Ethernet или для телефонных соединений. Следует отметить, что прокладка второй Ethernet или телефонной линии через существующий кабель UTP не рекомендуется, поскольку UTP не был разработан для таких приложений.

Существует два стандарта разводки для кабелей UTP, которые называются «T568A» (также называемые «EIA») и «T568B» (также называемые «AT&T» и «258A»). Единственное различие между двумя стандартами - это подключение двух пар из четырех, которые меняются местами, как показано ниже.

Т-568А должен стать стандартом для новых установок, а Т-568Б - приемлемой альтернативой.Однако большая часть стандартного оборудования для передачи данных и кабелей, похоже, соответствует спецификации T568B. T568B также является стандартом AT&T. Совершенно правильно использовать любой из стандартов проводки, однако следует уделить особое внимание тому, чтобы один и тот же стандарт использовался во всей кабельной инфраструктуре. Для существующих установок лучше сначала проверить, какой из двух стандартов используется, и продолжить работу с этим стандартом.

Обозначение номеров контактов для T568B

Обратите внимание, что нечетные номера контактов всегда белого цвета с полосами (1,3,5,7).Провода подключаются к 8-контактным разъемам RJ-45, как показано ниже:

Рисунок 5. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568B


В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 6. T568B Конфигурация распиновки, цветовой код, пары и их функции

Настенная розетка может быть подключена в другой последовательности, потому что провода часто перекрещиваются внутри розетки.Разъем должен иметь схему подключения или, по крайней мере, обозначать номера контактов.

Обратите внимание, что синяя пара находится на центральных контактах; эта пара преобразуется в пару красный / зеленый для обычных телефонных линий, которые также находятся в центральной паре RJ-11 (зеленый = белый / синий, красный = синий).

Обозначение номеров контактов для T568A

Спецификация T568A меняет местами оранжевые и зеленые соединения, так что пары 1 и 2 находятся на центральных четырех контактах , что делает его более совместимым с голосовыми соединениями телефонной компании.(Обратите внимание, что в разъеме RJ-11 вверху пары 1 и 2 находятся на четырех центральных контактах.) На рисунках показан порядок цветов в T568A :

Рисунок 7. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568A

В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 8. T568A Конфигурация распиновки, цветовой код, пары и их функции


На диаграмме ниже показано сравнение 568A и 568B:

Рисунок 9.Сравнение схем подключения и распиновки T568A и T568B. Передняя сторона разъемов RJ-45 показана

Где они используются?

Наиболее распространенное применение прямого кабеля - это соединение между ПК и концентратором или коммутатором. В этом случае ПК подключается непосредственно к концентратору или коммутатору, который автоматически переключает кабель внутри с помощью специальных цепей. В случае кабеля CAT1, который обычно используется в телефонных линиях, используются только два провода.Для этого не требуется специального кроссовера, поскольку телефоны подключаются непосредственно к телефонной розетке.

Рисунок 10. Распиновка прямого кабеля UTP CAT5 / CAT5e

На рисунке выше показан стандартный прямой кабель CAT5e, используемый для подключения ПК к концентратору или коммутатору. Вы можете ожидать, что TX + одной стороны будет подключаться к TX + другой стороны, но это не так. Когда вы подключаете ПК к концентратору, концентратор автоматически переключает кабель, используя свои внутренние цепи. В результате контакт 1 ПК (это TX +) подключается к контакту 1 концентратора (который подключается к RX +). Это происходит и с остальными выводами.

Если концентратор не перекрестил распиновки , используя свои внутренние схемы (это происходит, когда вы используете порт восходящей связи на концентраторе), то контакт 1 от ПК (который является TX +) будет подключаться к контакту 1 концентратора (в данном случае это будет TX +). Таким образом, независимо от того, что мы делаем с портом концентратора (восходящим или обычным), сигналы, назначенные на восемь контактов на стороне ПК, всегда останутся неизменными.Однако распиновка концентратора будет меняться в зависимости от того, установлен ли порт на нормальный или восходящий.

В этой статье рассматривается UTP Straigh-thru разводка выводов кабеля и схемы подключения для стандартов T568A и T568B . Мы проверили пары кабелей UTP вместе с их цветовыми кодами, а также разъемы RJ-45 и jack .

Далее - Перекрестный кабель CAT5 UTP или обратная связь с сетевым кабелем.

Схема выводов питания через Ethernet (POE) @ pinoutguide.com

PoE объединяет данные и питание по одним и тем же проводам, сохраняя при этом безопасную структурированную кабельную разводку и не мешая одновременной работе сети. PoE обеспечивает питание постоянного тока 44-57 В по неэкранированной витой паре для терминалов, потребляющих до 25 Вт, в зависимости от используемой версии стандарта. Существует несколько распространенных методов передачи мощности по кабелю Ethernet; два из них были стандартизированы комитетом IEEE 802.3. Мощность может передаваться по неиспользуемым (запасным) проводам кабеля, так как только две из четырех пар необходимы для обычно используемых физических уровней 10 Мбит / с – 100 Мбит / с (Альтернатива B), или мощность может передаваться по проводам данных. путем подачи синфазного напряжения на каждую пару (вариант A).

Стандарты IEEE для PoE требуют использования кабеля категории 5 или выше для высоких уровней мощности, но позволяют использовать кабель категории 3, если требуется меньшая мощность. Электропитание подается в синфазном режиме по двум или более дифференциальным парам проводов, присутствующих в кабелях Ethernet, и поступает от источника питания в сетевом устройстве с поддержкой PoE, таком как коммутатор Ethernet, или может подаваться в кабельную трассу с промежуточным промежутком. источник питания. Промежуточный источник питания, также известный как инжектор питания PoE, представляет собой дополнительный источник питания PoE, который можно использовать в сочетании с переключателем без PoE.

Технология Power over Ethernet на основе стандартов реализована в соответствии со спецификациями IEEE 802.3af-2003. Используется технология фантомного питания, позволяющая парам с питанием также передавать данные. Это позволяет использовать его не только с 10BASE-T и 100BASE-TX, которые используют только две из четырех пар кабеля, но и с 1000BASE-T (гигабитный Ethernet), который использует все четыре пары для передачи данных. Это возможно, потому что все версии Ethernet по кабелю витой пары определяют дифференциальную передачу данных по каждой паре с трансформаторной связью; подключение источника постоянного тока и нагрузки может быть выполнено к центральным ответвлениям трансформатора на каждом конце.Таким образом, каждая пара работает в обычном режиме как одна сторона источника постоянного тока, поэтому для замыкания цепи требуются две пары. Полярность источника постоянного тока может быть изменена перекрестными кабелями MDI-X; Запитываемое устройство должно работать с любой парой: запасными парами 4–5 и 7–8 или парами данных 1–2 и 3–6. Полярность требуется для пар данных и неоднозначно реализована для запасных пар с использованием диодного моста.

Распиновка POE стандарта IEEE 802.3af:


IEEE Std 802.3-2015, таблица 33-2, также допускает альтернативу A на стороне PSE (MDI-X) с полярностью, противоположной альтернативе A (MDI).

Исходные устройства стандарта IEEE 802.3af-2003 PoE обеспечивают от до 15,4 Вт постоянного тока (минимум 44 В постоянного тока и 350 мА) для каждого устройства.

Более новый стандарт PoE + IEEE 802.3at-2009 PoE обеспечивает мощностью до 25,5 Вт . Некоторые поставщики анонсировали продукты, которые предлагают мощность до 51 Вт по одному кабелю за счет использования всех четырех пар кабеля категории 5.

Параметры PoE
Имущество 802.3af (802.3at тип 1) PoE 802.3at Тип 2 PoE + 802.3bt Тип 3 4PPoE 802.3bt Тип 4
Мощность на PD 12,95 Вт 25,50 Вт 51 Вт 71 Вт
Максимальная мощность, отдаваемая PSE 15,40 Вт 30,0 Вт 60 Вт 100 Вт
Диапазон напряжения (на PSE) 44.0–57,0 В 50,0–57,0 В 50,0–57,0 В 52,0–57,0 В
Диапазон напряжения (при PD) 37,0–57,0 В 42,5–57,0 В 42,5–57,0 В 41,1–57,0 В
Максимальный ток Imax 350 мА 600 мА 600 мА на пару 960 мА на пару
Максимальное сопротивление кабеля на пару 20 Ом (Категория 3) 12. 5 Ом (Категория 5) 12,5 Ом 12,5 Ом
Управление питанием Три уровня мощности, согласованные подписью Четыре уровня мощности, согласованные с помощью подписи, или шаги 0,1 Вт, согласованные с помощью LLDP Три уровня мощности, согласованные с помощью подписи, или шаги 0,1 Вт, согласованные с помощью LLDP Шаг 0,1 Вт согласовывается с LLDP
Поддерживаемые кабели Категория 3 и Категория 5 Категория 5 Категория 5 Категория 5
Поддерживаемые режимы Режим A (конечный интервал), режим B (средний интервал) режим A, режим B Режим A, режим B, 4-парный режим 4-парный режим


Распиновка для конкретных устройств POE:
СТАНДАРТ ИСТОЧНИК НАГРУЗКА ПРИМЕЧАНИЯ
Номер контакта разъема Ethernet RJ-45
Напряжение источника 1 2 3 4 5 6 7 8 Напряжение нагрузки Разъем нагрузки постоянного тока
IEEE 802. 3af
с использованием пар данных
48 В постоянного тока, защищенный RX, DC + RX, DC + TX, DC- запасной запасной TX, DC- запасной запасной (встроенный) Промышленный стандарт для активного PoE
IEEE 802.3af
с запасными парами
48 В постоянного тока, защищенный RX RX TX DC + DC + TX DC- DC- (встроенный) Промышленный стандарт для пассивного PoE
Intel, Symbol, Ориноко Обычно
12 или 24 В постоянного тока
RX RX TX DC + DC + TX DC- DC- (встроенный) Большинство марок PoE
Cisco
(СТАРЫЙ старый стандарт)
48 В постоянного тока RX RX TX DC- DC- TX DC + DC + (встроенный) Старая полярность Cisco -
ОБРАТНЫЙ
Cisco
(НОВЫЙ старый стандарт)
48 В постоянного тока RX RX TX DC + DC + TX DC- DC- (встроенный) Новый Cisco соответствует стандарту IEEE

Cisco (очень необычный)

28 В постоянного тока DC + DC- TX п. c. н.у. TX RX RX (встроенный) Обнаружен на конференц-станции Cisco 7936, также работал с Polycom SoundStation IP 4000 с источником питания 19 В
D-Link (адаптер) 48 В постоянного тока RX RX TX DC + DC + TX DC- DC-

5 В постоянного тока @ 2.5A
или 12 В постоянного тока при 1 А

DC коаксиальный
5,5 / 2,5 мм
Адаптер D-Link PoE для продуктов без PoE.
Apple MacIntosh AirPort PoE, Extreme 48 В постоянного тока RX RX TX DC? DC ?? TX DC ?? DC ?? преобразован в ??? DC коаксиальный
(???)
Mac Полярность неизвестна
HyperLink Доступно много постоянного напряжения RX RX TX DC + DC + TX DC- DC- то же, что и вход Коаксиальный DC и другие доступны Различные варианты, доступные для большинства марок PoE
NYC Wireless
Roll Your Own
12 или 24 или 48 В постоянного тока RX RX TX DC + DC + TX DC- DC- то же, что и вход DC коаксиальный
или как reqd
Нью-Йорк, беспроводной PoE
3Com AirConnect 24 В постоянного тока RX RX TX запасной запасной TX DC + DC- Точки беспроводного доступа 3Com AirConnect
Альварион ВЛ 55 В постоянного тока RX RX TX DC + DC- TX DC + DC-
TP-ссылка TL-SF1008P DC- DC- DC + DC +
Polycom IP500 / 501 12 В постоянного тока RX RX TX DC- DC- TX DC + DC + Единственное различие между обычными инжекторами PoE и инжекторами Polycom заключается в обратной полярности.

Устройства с питанием от PoE должны соответствовать следующим спецификациям:

Параметр мин. Макс
Сопротивление подписи, кОм 23,75 26,25
Время пуска (до I> 10 мА), мс 300
Диапазон рабочего входного напряжения, В 36 57
Напряжение включения, В 44
Напряжение отключения, В 30 В
Входной ток (при 36 В пост. Тока), мА 10 350
Входной ток, пик, мА 400


Максимальная длина кабеля PoE UTP 5cat.

Входное напряжение 9 В: <30 м

Входное напряжение 12 В: <60 м

Входное напряжение 24 В и более соответствует стандарту качества IEEE 802. 3af.

Обжим Ethernet-кабелей - HCC Learning Web

Сетевые кабели используются для подключения одного сетевого устройства к другим сетевым устройствам или для подключения двух или более компьютеров для совместного использования принтера, сканера и т. Д. Различные типы сетевых кабелей, такие как коаксиальный кабель, оптоволоконный кабель, кабели витой пары, используются в зависимости от топология сети, протокол и размер.

Витая пара - это форма проводки, в которой два проводника (прямой и обратный проводники одной цепи) скручены вместе с целью подавления электромагнитных помех (EMI) от внешних источников. Этот тип кабеля используется для домашних и корпоративных сетей Ethernet. Кабели витой пары состоят из двух изолированных медных жил. Существует три типа кабелей с витыми парами: экранированные, неэкранированные и с фольгой. В отличие от кабелей FTP (фольговая витая пара) и STP (экранированная витая пара), кабель UTP (неэкранированная витая пара) не окружен каким-либо экраном.

В случае кабеля UTP (неэкранированная витая пара), который в настоящее время составляет 95% кабелей корпоративных данных в мире, четыре пары просто заключаются в изолирующую оболочку.

Альтернативная экранированная конструкция, называемая F / UTP, покрывает четыре пары металлической фольгой перед наложением пластиковой оболочки. При заземлении это обеспечивает электрический «экран», который предотвращает попадание внешних помех в пары, а также не дает кабелю излучать собственные сигналы.

В некоторых случаях дополнительный уровень экранирования достигается за счет обертывания четырех пар по отдельности металлической фольгой в дополнение к общему экрану - это называется S / FTP.

Изготовление кабелей UTP:

1- Используйте сетевой кабель UTP (неэкранированная витая пара) не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для работы на гигабитах (1000BaseT), а Cat 6 или выше дает вам некоторую степень защиты в будущем. Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы.


2 - Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического вида. Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большая телефонная вилка. Модульные разъемы бывают разных стилей и предназначены для различных вариантов монтажа. Большинство разъемов снабжены цветными схемами подключения для T568A, T568B или обоих.Убедитесь, что вы выбрали правильный.

Вот схема подключения и распиновка (штепсельная вилка модульного разъема и вывод разъема):

Выводы кабеля Ethernet:

Имеется два основных вывода кабеля Ethernet. Прямой кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без концентратора / коммутатора. Как правило, вся фиксированная проводка должна проходить прямо.Некоторые интерфейсы Ethernet могут автоматически перекрещивать и отключать кабель по мере необходимости, что является удобной функцией.

Вот ПРЯМАЯ ПРОХОДКА:


, а рядом - КРОССОВЕР КАБЕЛИ:


3 - прорезать пластиковую оболочку на расстоянии 1 дюйма от конца отрезанного кабеля.Обжимной инструмент имеет лезвие бритвы, которое поможет вам с практикой.


4- Раскручивайте пары - не раскручивайте их дальше того, что вы обнажили, чем больше у вас раскручен кабель, тем хуже проблемы, с которыми вы можете столкнуться.

5- Выровняйте цветные провода в соответствии со схемами подключения выше.

6- Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма, оставив их незащищенными от оболочки.

7- Вставьте провода в разъем RJ45 - убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и удерживаться на месте обжимом.

8- Обожмите штекер RJ45 с помощью обжимного инструмента.

9- Проверьте кабель перед его установкой. *

* http://www.groundcontrol.com/galileo/ch5-ethernet.htm

http: //en.wikipedia.org / wiki / Networking_cables

http://www.ertyu.org/steven_nikkel/ethernetcables.html

    Обзор сетевого кабеля Cat5 / Cat5e / Cat6 / Cat7 / Cat8 RJ-45 Тип разводки и расположение выводов


    В чем разница между кабелями Cat5, Cat5e, Cat6, Cat7 и Cat8?

    Каждое обозначение сетевых кабелей Ethernet по существу представляет собой улучшение по сравнению с предыдущими. Например, категория 5e (Cat5 Enhanced) обеспечивает лучшую производительность по сравнению с Cat5. Как правило, каждая версия предлагает лучшее экранирование и более высокую скорость передачи данных, чем предыдущая версия.Количество витков различается для каждой категории кабелей, и, как правило, чем выше категория, тем больше витков. Спецификация для каждой категории определяется стандартом IEEE 802.3.

    Cat5 / Cat5e Cat6 / Cat6a Cat7 / Cat7a Cat8
    Частота 100-250 МГц 250-500 МГц 600 МГц - 1 ГГц 1-2 ГГц
    Максимальная полоса пропускания 100 Мбит / с / 1000 Мбит / с (1 Гбит / с) 1 Гбит / с / 10 Гбит / с 10 Гбит / с / 40 Гбит / с 40 Гбит / с
    Максимальная длина 100 м 100 м (или 50 м при 10 Гбит / с) 100 м (или 50 м при 40 Гбит / с) 30 кв. м.
    Конструкция кабеля Неэкранированная витая пара (UTP) или экранированная витая пара (STP) Неэкранированная витая пара (UTP) или экранированная витая пара (STP) Экранированная витая пара (STP) Экранированная витая пара (STP)
    Стоимость Низкая Ярмарка Умеренная Высокая
    Комментарий Считается устаревшим, не должен использоваться для новых застроек.Подходит для большинства домов и малого бизнеса. Хороший бюджетный выбор для построения новых сетей с пропускной способностью, подходящей для большинства малых и средних предприятий. Кабель очень жесткий, поэтому его сложно сгибать и ловить рыбу из-за дополнительного экранирования. Рекомендуется для новостроек. Очень дорого, и его следует рассматривать только в сетевых средах, где скорость очень важна.



    Как долго я могу использовать кабель Cat5 / Cat5e / Cat6 / Cat7?

    В соответствии со стандартом ANSI / TIA / EIA-568-A «горизонтальная проводка» от коммутационного шкафа до розетки должна составлять 90 метров или меньше, плюс еще 3 метра для коммутационного кабеля к рабочей станции.В круглых числах это примерно 100 метров (328 футов).

    Если вы планируете соединить здания с разными источниками питания или выйти за пределы 300 футов, вам следует рассмотреть возможность использования оптоволоконной линии с медиаконвертером на каждом конце.


    Что выбрать: кабель Cat5e, Cat6 или Cat7?

    Для большинства сетей домашнего и малого офиса / домашнего офиса (SOHO) Cat5e должен быть вашим минимумом. Если вы строите или модернизируете свою сеть, рекомендуется Cat6.Cat6 доступен по цене и обеспечит запас пропускной способности для обработки дополнительного сетевого трафика в будущем.

    Если вы представляете малый или средний бизнес с десятками пользователей компьютеров и серверов, Cat6 - это минимальная рекомендация. Он доступен по цене и обеспечивает достаточную пропускную способность для типичного сетевого трафика предприятия. Однако, если ваш бизнес ежедневно обрабатывает большие файлы, стоит подумать о Cat7. Это дорого, но вы можете получить выгоду от более быстрой передачи файлов, чтобы повысить производительность.


    Какой разъем используется?

    В этих кабелях используется разъем RJ-45. Он состоит из 8-контактного 8-контактного разъема, как показано на рисунке.


    В чем разница между 568A и 568B?

    TIA / EIA-568A и -568B - два стандарта для подключения Провода категорий 3 и 5 к разъемам. Оба подходят для высокоскоростных данных, хотя 568B несколько более распространен для Установлена ​​проводка и 568А чаще встречается в перемычках. Там в любом случае нет преимущества в производительности. Единственная реальная разница между ними - порядок, в котором используются пары (оранжевый и зеленый).

    Удерживайте кабель так, как если бы он вставлялся в розетку, фиксирующий язычок вниз (контакты лицом к вам). Контакты пронумерованы от 1 до 8 слева направо. Вот что вы увидите:

    EIA / TIA-568A:
    Контакт 1: зеленый
    Контакт 2: зеленый
    Контакт 3: оранжевый / белый
    Контакт 4: синий
    Контакт 5: синий / белый
    Контакт 6: оранжевый
    Контакт 7: коричневый / белый
    Контакт 8: коричневый

    EIA / TIA-568B (наиболее распространенный):
    Контакт 1: оранжевый / белый
    Контакт 2: оранжевый
    Контакт 3: зеленый / белый
    Контакт 4: синий
    Контакт 5: синий / белый
    Контакт 6: зеленый
    контакт 7: коричневый / белый
    Контакт 8: коричневый

    568A и 568B могут использоваться взаимозаменяемо в системе ТАК ДЛИННАЯ, КАК оба конца данного кабеля заканчиваются одинаково.


    Могу ли я использовать модульный соединитель для соединения двух сетевых кабелей?

    Есть несколько соединителей, предназначенных для сетевых кабелей, но большинство из них - нет. предназначен для расширения сотовых и служебных телефонов. И это не всегда очевидно какие есть какие. В общем, лучше использовать один кабель правильного длины, чем объединение нескольких, чтобы свести к минимуму отрицательное влияние на производительность сети.



    Что это за пластиковые зажимы, которые идут в комплекте с моими гнездами RJ-45?

    Они обеспечивают некоторое ослабление натяжения (чтобы провод не выскакивал из соединения) и не допускайте попадания грязи и влаги.Они не заменяют использование правильной перфорации. инструмент для подключения проводов.


    Почему разъемы RJ-45, которые я обжал, выходят из строя?

    Следует использовать два типа сетевых кабелей: один с одножильными жилами и обычно используется для постоянной проводки; другой имеет многожильные проводники и обычно используется для изготовления гибких патч-кордов. Некоторые вилки RJ-45 предназначены для одножильных проводов (их контакты охватывают каждый проводник), другие предназначены для многожильного провода (и протыкать между жилами).Использование неправильного тип вилки для данного типа кабеля приведет к плохому соединению, которое может выйти из строя периодически. Существует третья разновидность вилки RJ-45, которая будет работать с любым одножильный или многожильный провод.

    Другая причина плохих обжимных соединений - неправильное использование обжимной инструмент для данной марки разъема. В частности, многие разъемы марки AMP имеют разгрузочные приспособления, расположенные в другом месте чем большинство. Использование стандартного инструмента с этими заглушками может повредить заглушку.

    Кроме того, убедитесь, что обрезанные провода имеют одинаковую длину и все проталкиваются. путь вверх в вилку, чтобы медь была заподлицо сверху.



    Почему у некоторых соединительных кабелей есть ботинки?

    Они красиво выглядят, и компании, производящие коммутационные кабели, могут продавать их за большие деньги. Также, когда вы протягиваете кабель обратно через множество других проводов, пыльник удерживает фиксирующий язычок на штекере, чтобы он не зацепился и не сломался. (Это вероятно не представляет большого беспокойства для большинства домашних сетей!)

    Защищают ли ботинки пыль? Возможно, но в розетку с вилкой все равно не должно попадать пыль... это пустые домкраты, которые собирают пыль.


    В чем разница между кабелями из ПВХ, стояка и пленума?

    Термины ПВХ (CM), стояк (CMR) и камера статического давления (CMP) относятся к материалу оболочки сетевых кабелей. Это не имеет отношения к категории кабеля (например, CAT5e, CAT7a) или его характеристикам. Эти термины относятся к материалу, из которого изготовлена ​​внешняя оболочка кабеля, чтобы соответствовать определенным требованиям безопасности.

    Нагнетательный кабель требуется некоторыми правилами пожарной безопасности, если вы прокладываете сетевые кабели в местах, где система обработки воздуха перемещает воздух, например, над подвесными потолками (приточные камеры).Нагнетательные кабели часто используются в коммерческих помещениях и спроектированы так, чтобы выдерживать более высокие температуры, чем обычная оболочка из ПВХ, горит хуже, чем ПВХ, и при горении выделяет менее токсичные пары. Таким образом, если в офисе произойдет пожар, вероятность распространения токсичных паров по всему зданию снижается. Если в офисном здании используются воздуховоды, приточные кабели могут не потребоваться - уточните, что требуется в вашем здании или местном городском кодексе.

    Кабель для стояка - это тип кабеля из ПВХ, предназначенный для использования в стенах или в вертикальных кабельных трассах между этажами в зонах, не являющихся нагнетательными.Как правило, они устанавливаются внутри кабельных каналов, а материал оболочки спроектирован таким образом, чтобы свести к минимуму распространение огня с одного этажа на другой. Тем не менее, огнестойкость кабелей стояка не такая строгая, как у камеры статического давления, и поэтому они не должны заменять ее.

    Кабель ПВХ (поливинилхлорид) - это то, что вы обычно покупаете для большинства сетевых кабелей дома или офиса. Они часто используются в серверных комнатах и ​​в офисных помещениях. Тем не менее, они не пожароопасны и поэтому не должны использоваться в приточных пространствах.

    Большинству домовладельцев не нужны кабели, рассчитанные на пленум, и они обычно стоят в два-три раза дороже. больше, чем ПВХ. Между ними нет разницы в электричестве или производительности, и оба они будут работать одинаково хорошо.


    Что это за скрутки (витая пара)?

    Каждый сетевой кабель содержит четыре пары проводов с цветовой кодировкой, каждая пара скручена с постоянной скоростью. Лучше марки кабеля намеренно применяют разную скрутку к каждой паре.Линии 10-Base-T и 100-Base-T используют две пары: одну для передачи и одну для приема. данные, медь Gigabit использует все четыре пары. Скручивания обеспечивают постоянный импеданс по всей длине кабеля, уменьшают перекрестные помехи (электромагнитные помехи) между парами. и имеют тенденцию подавлять наведенный шум.

    Для сохранения этих качеств важно сохранять скрутку при установке соединителей, вплоть до расторжения. Не следует раскручивать проволоку больше, чем на полдюйма.И при установке кабеля старайтесь не тянуть плотно или круто изгибайте, так как это нарушит целостность пар.



    В чем разница между неэкранированной витой парой (UTP) и экранированной витой парой (STP)?

    Существует два типа сетевых кабелей Ethernet - неэкранированная витая пара (UTP) и экранная витая платная (STP). Разница между этими двумя проводами заключается в том, что STP имеет экран из фольги, закрывающий четыре пары проводов.Это добавляет дополнительный уровень защиты от перекрестных помех (электромагнитных помех) между парами.

    Из этих двух наиболее часто используется UTP - как для дома, так и для бизнеса - и он дешевле. STP обычно используется на промышленных объектах, где установлено тяжелое оборудование и другое электрическое оборудование, которое может создавать помехи, или при использовании высокопроизводительных кабелей, таких как Cat7. Для многих UTP Cat5e или Cat6a достаточно для большинства сред. Для большинства домов и небольших офисов от более дорогого STP мало пользы.


    Неэкранированная витая пара

    Экранированная витая пара

    Что такое блоки 66 и 110?

    Оба являются «ударными» блоками, используемыми для упорядоченного соединения систем передачи голоса и данных. способ. Блоки типа 66 существуют дольше и были разработаны для телефонной компании; они упрощают подключение нескольких телефонных ответвителей к данной линии, а использование перемычек обеспечивает простой способ отключения внутренней проводки от цепи для устранения неполадок.Старые 66 блоков не подходят для проводки категории 5, хотя несколько производителей выпустили пересмотренные 66 блоков, которые будут работать.

    110 блоков более новые и предпочтительны для работы на компьютере: во-первых, они позволяют сохранить скрутку в каждой паре вплоть до точки соединения. Большинство разъемов категории 5 также используют тип 110 клемм для подключения к проводу.

    Традиционный ударно-ударный инструмент со сменными битами, например, Harris / Dracon, будет стоить около 75 долларов и может пробивать 66 или 110 блоков (или любое количество других типов).Менее дорогие ударные инструменты без сменных бит стоят около 25 долларов. Оба вида Ударные инструменты соединяют и обрезают провод до нужной длины. За пару долларов вы можете получить пластиковый инструмент на 110 блоков, который может обойтись вам за мало соединений, но он не обрежет провод. Лично я бы предпочел ударный инструмент.



    Не лучше ли коаксиальный кабель?

    Коаксиальный кабель с разъемом RG-58 для работы в сети (Thin Ethernet или 10Base2) был обычным явлением в 1980-х и начале 1990-х годов.Однако использование 10-Base2 сегодня ограничено. Организации, которые все еще используют этот тип сетевых кабелей, скорее всего, делают это, потому что их сетевое оборудование все еще использует их. Коаксиальный кабель в то время обладал очень высокой пропускной способностью (10 Мбит / с) при максимальной рекомендуемой длине 185 метров. Однако в большинстве современных сетевых кабелей используется витая пара Cat6 или выше.


    В чем разница между категорией 5 и категорией 5e?

    Категория 5e (Cat-5e) - это усовершенствованная версия кабеля Cat-5.Единственная разница между двумя кабелями UTP (неэкранированная витая пара) - это проверенный сигнал. уровень. Cat-5e тестируется на более высокой частоте или уровне сигнала, чем обычный Cat-5. Это означает, что с Cat-5e вы получаете сетевой кабель, протестированный в соответствии с более высокими стандартами. Поскольку разница в цене между Cat-5 и Cat-5e минимальна, рекомендуется выбирать Cat-5e вместо Cat-5.


    Что такое перекрестный или перекрестный кабель Ethernet и как его сделать?

    Перекрестный кабель Ethernet используется для связи между двумя компьютерами без использования сетевого оборудования, такого как маршрутизатор, коммутатор или концентратор.

    Чтобы идентифицировать перекрестный кабель Ethernet, держите один конец так, как если бы он вставлялся в розетку, с фиксирующим выступом. вниз (контакты обращены к вам). Контакты пронумерованы от 1 до 8 слева направо. Один конец будет иметь другую последовательность цветов по сравнению с другим. Перекрестный кабель, как и прямой кабель, работает в обоих направлениях.

    При использовании стандарта 568B последовательность перекрестного подключения для ОДНОГО конца:
    PIN 1 - оранжевый / белый
    PIN 2 - оранжевый
    PIN 3 - зеленый / белый
    PIN 4 - синий
    PIN 5 - синий / белый
    КОНТАКТ 6 - зеленый
    КОНТАКТ 7 - коричневый / белый
    КОНТАКТ 8 - коричневый

    И для ДРУГОГО конца:
    PIN 1 - зеленый / белый
    PIN 2 - зеленый
    PIN 3 - оранжевый / белый
    PIN 4 - коричневый / белый
    PIN 5 - коричневый
    PIN 6 - оранжевый
    PIN 7 - синий
    PIN 8 - синий / белый


    Один конец перекрестного кабеля проложен в виде прямой последовательности 568B, как показано на левой стороне этой иллюстрации.
    В то время как другой конец перекрестного кабеля подключен, как показано на правой стороне этой иллюстрации.

    На практике для прямых кабелей последовательность цветов не имеет значения. Он по-прежнему будет работать, и не будет снижения производительности сети. Однако с точки зрения дизайна вам следует принять один из двух стандартов и использовать его на протяжении всего проекта. Если вы добавляете сетевые кабели к существующей настройке, следуйте стандарту, который используется в помещении.В большинстве случаев вы, вероятно, увидите, что используется EIA / TIA-568B.


    Подключение ISDN

    Кабель

    Кабель

    Standard Cat5 UTP (неэкранированная витая пара) рекомендуется для всех типов проводки телефонных станций и всегда должен использоваться для кабельных систем ISDN.

    Кабель

    Cat5 имеет цветовую кодировку в виде «пар», и каждая «пара» состоит из двух проводов, скрученных вместе внутри кабеля. Вы должны всегда использовать эти пары, и никогда не перепутайте провода разных пар (цветов).

    Окрашивание обычно выполняется путем включения одного провода в пару белых с цветными полосами (провод «A»), а другого провода в паре с белыми полосами (провод «B»).

    IDC

    Разъемы смещения изоляции (IDC) - это быстрый и надежный способ подключения твердого кабеля Cat5 к розеткам и разъемам. Контакты не расшатываются, и риск короткого замыкания меньше. Обычно при необходимости вы можете даже проткнуть до четырех проводов к каждой точке IDC. Используйте только подходящий инструмент IDC и ни в коем случае не отвертку!

    Разъемы ISDN

    В распределении ISDN используются стандартные разъемы RJ45 (8-контактные), используемые для сетей Ethernet (10baseT).Обратите внимание, что хотя компьютер (10baseT) и разъемы и кабель ISDN одинаковы, пары отличаются. Следует соблюдать осторожность!

    Подключение

    Подключение станции для линии ISDN базового уровня должно быть гирляндной цепочкой : каждое гнездо, соединяющееся обратно с последним и обратно к блоку NT (все гнезда соединены последовательно). Вы можете установить один терминал на расстоянии до 800 м от блока NT или любое количество в пределах 150 м (общая длина кабеля). В последнем разъеме кабеля должны быть включены согласующие резисторы, а в NT должно быть отключено оконечное сопротивление.Гнезда могут быть обычными гнездами данных RJ45, за исключением последнего, в котором должны быть установлены согласующие резисторы 100R между 3-6 и 4-5. Полярность должна быть сохранена.

    Обычно на NT есть два переключателя (коробка, соединяющая входящую линию). Один из них помечен как IN / OUT и устанавливает внутренние согласующие резисторы (100R) в цепи или вне ее. Другой отмечен буквой L / S, что указывает на длинные или короткие линии. Для кабелей длиной более 150 м NT должен быть настроен на длительную прокладку кабеля

    Вы можете подключить ISDN, используя всего две пары (4/5 и 3/6), поскольку дополнительные две пары являются дополнительными линиями электропередач.Дополнительные линии питания не используются большинством телефонов ISDN, так как питание также подается на 3/4/5/6. Обратите внимание, что линия ISDN в Великобритании не имеет достаточной мощности для работы обычного (евро) телефона ISDN.

    Назначьте пары следующим образом: -

    Легенда

    TX - Передача
    RX - Прием
    Провод A - Наконечник
    B провод -
    Кольцо

    TE - Заказчик T Erminal E NT NT - комплект поставки N etwork T erminator (PTT входит в комплект).


    T568A и T568B | Связь InfoZone

    T568A и T568B - это стандарты проводки, которые определяют распиновку (порядок подключения) для заделки сетевого кабеля с витой парой в восьмиконтактных модульных штекерах и разъемах. Эти стандарты проводки являются частью стандартов телекоммуникационных кабелей TIA / EIA-568. Американский национальный институт стандартов (ANSI), Ассоциация телекоммуникационной промышленности (TIA) и Альянс электронной промышленности (EIA) договорились об использовании T568A и B.Оба стандарта определяют схемы подключения медного кабеля типа витая пара к восьмипозиционным разъемам RJ45 и гнездам для передачи данных. Кабель витой пары состоит из четырех пар проводов, которые образуют восемь проводников. Пары представлены в синем, оранжевом, зеленом и коричневом цветах. Каждая пара имеет однотонный провод и другой провод с белыми полосами того же цвета. После того, как пары раскручены, доступно восемь отдельных проводов, соответствующих восьми контактам на гнезде или вилке.

    Стандарт электропроводки T568B

    В коммерческих средах стандарт проводки T568B чаще используется для телекоммуникационных систем. Однако назначение 568A часто встречается в жилых помещениях. Расширения кабельной разводки выполняются в соответствии с текущей схемой разводки сети, чтобы провода совпадали и передавались сигналы данных. Оба стандарта подключения T568A и T568B являются прямыми схемами.

    Разница в схемах подключения T568B и T568A

    Назначение пары контактов различается в схемах подключения T568B и T568A .Эту разницу легко увидеть при установке штифта. Зеленая и оранжевая пары (2 и 3) поменялись местами. Можно приобрести коммутационные шнуры с предварительно проложенной разводкой для подключения T568B или 568A. Comms Express может предоставить дополнительную информацию об этих заводских коммутационных кабелях.

    Ссылки по теме

    Разъемы и адаптеры RJ45
    Сетевая установка и основные сведения

    DMX через Cat5 - Electronic Theater Controls Inc

    Подробные пошаговые инструкции о том, как выполнить заделку проводки, см. В разделе «Завершение подключения DMX через Cat5 с помощью IDC

    ».

    В целом, ETC следует цветовому коду ESTA для оконечной нагрузки DMX512 на кабелях Cat5:

    ETC IDC
    Положение разъема
    Цвет провода Функция Эквивалент
    Номер контакта XLR
    1 белый / коричневый Общий канал передачи данных (общий источник) для пары 1 (0 В) 1
    2 оранжевый Дополнение пары 1 (Данные 1 -) 2
    3 белый / оранжевый Пара 1 истинно (Данные 1 +) 3
    4 коричневый Общий канал передачи данных (общий источник) для пары 2 (0 В) 1
    5 зеленый Дополнение пары 2 (Данные 2 -) 4
    6 белый / зеленый Пара 2 истинно (Данные 2 +) 5
    7 синий Не назначен
    8 белый / синий Не назначен

    Примечание: в некоторых продуктах ETC используется один 8-позиционный заголовок как для DMX IN, так и для DMX THRU.В этом случае первые три позиции используются для DMX IN и используют белый / коричневый, оранжевый и белый / оранжевый цвета; следующие три позиции используются для DMX OUT на другом кабеле, и снова используются белый / коричневый, оранжевый и белый / оранжевый. Для получения дополнительной информации см. Руководство по установке ETC - Подготовка кабеля Cat5 для оконечной нагрузки IDC.

    Для DMX через CAT 5 следует отметить несколько моментов. Согласно ESTA DMX512 Over Category 5 Cable Summary (http: // tsp.esta.org/tsp/working_groups/CP/docs/DMXoverCat5_Summ.pdf), допускается использование кабеля UTP категории 5 (неэкранированная витая пара) и STP (экранированная витая пара). Они внимательно следят за тем, чтобы (в ANSI E1.27-2 - 2009 (R2014)) конкретные параметры установки для постоянно проложенных кабелей.

    «Кабели должны быть защищены от физического повреждения по всей их длине [и] могут включать кабелепровод, кабельный канал или кабельные каналы».

    ETC предпочитает устанавливать UTP в заземленном металлическом кабелепроводе в целях дополнительной целостности данных и физической защиты.Если кабель будет проложен на открытом воздухе, следует использовать кабель STP. При использовании кабеля STP дренажный провод должен быть заземлен на стороне Tx, проведен до конца цепи DMX и заземлен на конце.

    ESTA не определяет максимальную длину трассы для DMX через Cat5, поскольку на максимальную длину трассы влияют многие факторы, такие как количество устройств, количество стыков в кабеле, мощность передатчиков DMX, если удаленное управление устройствами ( RDM) и источники помех.ESTA утверждает (опять же, в ANSI E1.21-2):

    "Правильно выбранный и установленный кабель DMX512 должен обеспечивать приемлемую мощность сигнала для участков длиной 300 м (1000 футов). Обратите внимание, что при использовании необходимо учитывать технические требования, такие как длина участка и топология для других сетевых технологий, таких как Ethernet. в будущем ожидается установка кабеля для другой сетевой технологии ".

    Как упоминалось выше, ESTA заявляет, что 300 м (1000 футов) приемлемо для DMX по кабелю CAT5.Однако ETC поддерживает DMX через CAT5 с максимальной общей длиной провода 500 м (1640 футов) на один проход.

    Кабель

    Cat5 или аналогичный не рекомендуется в качестве портативного кабеля, поскольку он не такой прочный, как другие кабели DMX. Штекерные разъемы RJ45 особенно подвержены поломке при повторных подключениях.

    Предлагаемые способы подключения

    • Не проводите сигналы данных рядом с источниками высокой мощности или в одном кабелепроводе. Если необходимо находиться рядом с этими источниками, пересеките их под углом 90 градусов или сохраните между ними как можно большее параллельное расстояние.
    • Используйте IDC для всех кабелей категории 5.
    • Прокладывайте в заземленном металлическом кабелепроводе, если есть опасения из-за близлежащих мощных устройств и / или в ситуациях, когда структура кабеля может быть нарушена.
    • Нагнетательный кабель в камерах статического давления, а также там, где могут возникнуть проблемы с физическим повреждением, а кабелепровод нецелесообразен.
    • Имейте в виду, что Color Kinetics использует другой цветовой код (не соответствующий стандарту ESTA).

    Справочная информация

    Из отчета ESTA:

    Заключение

    Данные, полученные в ходе всех трех этих тестовых сессий, подтверждают, что в большинстве случаев можно ожидать, что кабель UTP и STP категории 5 будет работать не хуже, чем кабель передачи данных с рейтингом EIA-485 для приложений DMX512.

    Также важно отметить, что ETC предпочитает, чтобы заделка CAT 5 выполнялась с помощью устройств IDC (разъемы смещения изоляции). Это могут быть, например, разъемы, специально разработанные для сечения проводника или разъемов RJ45. Зачистка провода с последующим помещением его в чашку для припоя или винтовой зажим - легкий способ вызвать обрыв проводника. Вот почему мы предлагаем альтернативный заголовок IDC для поддержки кабеля CAT5 на большинстве наших продуктов DMX.

    Также из ESTA:

    ANSI E1.11 - 2008 (R2013), Entertainment Technology - USITT DMX512-A - Стандарт асинхронной последовательной передачи цифровых данных для управления осветительным оборудованием и аксессуарами CP / 2007-1031r3.1:

    7.3 IEC 60603-7 8-контактные модульные разъемы

    Использование 8-позиционных модульных разъемов IEC 60603-7 (обычно называемых разъемами типа RJ45 - штекеры / гнезда) и связанных с ними выводных клеммных колодок должно быть ограничено соединениями, которые являются частью стационарной установки и обычно недоступны, кроме квалифицированных специалистов. , авторизованных пользователей, не предназначенных для регулярного подключения и отключения.Внешние (доступные пользователю) 8-контактные модульные разъемы IEC 60603-7 разрешены только в устройствах для исправлений и распространения данных и только при постоянной установке в зонах контролируемого доступа.

    Примечание: Примеры обычно недоступных или контролируемых зон доступа включают запертую электрическую комнату или диспетчерскую при условии, что у тех, кому нужен доступ, есть ключ (или комбинация замка).

    Таблица 4 - Схема подключения оборудования DMX512 с использованием 8-контактных модульных разъемов IEC 60603-7

    Штифт (провод) # Цвет провода DMX512 Функция
    1 белый / оранжевый данные 1+
    2 оранжевый данные 1-
    3 белый / зеленый данные 2+ (опционально)
    6 зеленый данные 2- (опционально)
    4 синий Не присвоен
    5 белый / синий Не присвоен
    7 белый / коричневый (Общая ссылка) для данных 1 (0v)
    8 коричневый (Общая ссылка) для данных 2 (0v)
    сток

    Примечание 1: Нумерация и цвет контактов в соответствии со схемой T568B ANSI / TIA / EIA-568.

    Примечание 2: Контакт 8 должен быть подключен как общий сигнал, даже если контакты 3 и 6 НЕ подключены, так что оба провода 7 и 8 имеют равный потенциал.

    Предупреждение: Вероятно случайное подключение к оборудованию, не поддерживающему DMX512 (например,g., концентратор Ethernet в отсеке для подключения) может привести к повреждению оборудования. Контакты 4 и 5 могут нести напряжения вне диапазона EIA-485 в телекоммуникационных приложениях (например, телефонный звонок). Контакты 4 и 7 могут нести напряжения вне диапазона EIA-485 в других приложениях (например, некоторые производители, чьи распределенные продукты буферизации DMX512 требуют питания постоянного тока низкого напряжения, могут использовать эти провода для этой цели). Из-за этих различных применений неправильное подключение в отличие от систем может привести к серьезным повреждениям.

    Цветовая кинетика

    Важно отметить, что схема подключения Color Kinetics полностью отличается от стандарта ESTA.Насколько нам известно, CK использует следующее:

    Штифт (провод) # Цвет провода DMX512 Функция
    1 белый / оранжевый данные 1-
    2 оранжевый данные 1+
    3 белый / зеленый общий
    4 синий Не присвоен
    5 белый / синий Не присвоен
    6 зеленый Не присвоен
    7 белый / коричневый Не присвоен
    8 коричневый Не присвоен

    Итак, хотя цветовые коды для контактов 1-3 одинаковы, все сигналы разные.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
