Как сделать вертикальный ветрогенератор на 220В для дома своими руками

Электроэнергия неуклонно дорожает. Чтобы чувствовать себя комфортно за городом в жаркую летнюю погоду и морозным зимним днем, необходимо или основательно потратиться, или заняться поиском альтернативных источников энергии. Россия – огромная по площади страна, имеющая большие равнинные территории. Хотя в большинстве регионов у нас преобладают медленные ветры, малообжитая местность обдувается мощными и буйными воздушными потоками. Поэтому присутствие ветрогенератора в хозяйстве владельца загородной недвижимости чаще всего оправдано. Подходящую модель выбирают, исходя из местности применения и фактических целей использования.

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Подробнее о других видах альтернативных источников энергии можно прочитать в данной статье: https://aqua-rmnt.com/otoplenie/alt_otoplenie/alternativnye-istochniki-energii.html

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

  • генератор от автомобиля 12 V;
  • кислотный или гелиевый аккумулятор 12 V;
  • преобразователь 12V – 220V на 700 W – 1500 W;
  • большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
  • автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
  • полугерметичный выключатель типа «кнопка» на 12 V;
  • вольтметр от любого ненужного измерительного устройства, можно автомобильный;
  • болты с шайбами и гайками;
  • провода сечением 2,5 мм2 и 4 мм2;
  • два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Большинство владельцев частных домов не признают использование геотермального отопления, однако подобная система имеет перспективы. Подробнее о преимуществах и недостатках данного комплекса можно прочитать в следующем материале: https://aqua-rmnt.com/otoplenie/alt_otoplenie/geotermalnoe-otoplenie-doma-svoimi-rukami.html

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали.

В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов. На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно. При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты.

На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм2, длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм2. Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм2.

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т.

д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Изготовить солнечную батарею возможно и самостоятельно. Пошаговая инструкция расположена здесь: https://aqua-rmnt.com/otoplenie/alt_otoplenie/solnechnaya-batareya-svoimi-rukami.html

Ветряк #2 — аксиальная конструкция на магнитах

Аксиальные ветряки с безжелезными статорами на неодимовых магнитах в России до последнего времени не делали по причине недоступности последних. Но теперь они есть и в нашей стране, причем стоят они дешевле, чем изначально. Поэтому и наши умельцы стали изготавливать ветрогенераторы этого типа.

Со временем, когда возможности роторного ветрогенератора уже не будут обеспечивать все потребности хозяйства, можно сделать аксиальную модель на неодимовых магнитах

Что необходимо подготовить?

За основу аксиального генератора нужно взять ступицу от автомобиля с тормозными дисками. Если эта деталь была в эксплуатации, её необходимо разобрать, подшипники поверить и смазать, ржавчину счистить. Готовый генератор будет покрашен.

Чтобы качественно отчистить ступицу от ржавчины, воспользуйтесь металлической щеткой, которую можно насадить на электродрель. Ступица снова будет выглядеть отлично

Распределение и закрепление магнитов

Нам предстоит наклеивать магниты на диски ротора. В данном случае используются 20 магнитов размером 25х8мм. Если вы решите сделать другое количество полюсов, то используйте правило: в однофазном генераторе должно быть сколько полюсов, столько и магнитов, а в трехфазном необходимо соблюдать соотношение 4/3 или 2/3 полюса к катушкам. Размещать магниты следует, чередуя полюса. Чтобы их расположение было правильным, используйте шаблон с секторами, нанесенными на бумаге или на самом диске.

Если есть такая возможность, магниты лучше использовать прямоугольные, а не круглые, потому что у круглых магнитное поле сосредоточено в центре, а у прямоугольных – по их длине. Противостоящие магниты должны иметь разные полюса. Чтобы ничего не перепутать, маркером нанесите на их поверхность «+» или «-». Для определения полюса возьмите один магнит и подносите к нему другие. На притягивающихся поверхностях ставьте плюс, а на отталкивающихся – минус. На дисках полюса должны чередоваться.

Магниты правильно размещены. Перед их фиксацией эпоксидной смолой, необходимо сделать бортики из пластилина, чтобы клейкая масса могла застыть, а не стекла на стол или пол

Для закрепления магнитов нужно использовать сильный клей, после чего прочность склейки дополнительно усиливают эпоксидной смолой. Ею заливают магниты. Чтобы предотвратить растекание смолы можно сделать бордюры из пластилина или просто обмотать диск скотчем.

Трехфазные и однофазные генераторы

Однофазный статор хуже трехфазного, потому что при нагрузке он даёт вибрацию. Это происходит из-за разницы в амплитуде тока, которая возникает по причине непостоянной отдачи его за момент времени. Трехфазная модель этим недостатком не страдает. Мощность в ней всегда постоянна, потому что фазы друг друга компенсируют: если в одной ток падает, а в другой он нарастает.

В споре однофазного и трехфазного вариантов последний выходит победителем, потому что дополнительная вибрация не продлевает срок службы оборудования и раздражает слух

В результате отдача трехфазной модели на 50% превышает тот же показатель однофазной. Другим плюсом отсутствия ненужной вибрации является акустический комфорт при работе под нагрузкой: генератор не гудит во время его эксплуатации. Кроме того, вибрация всегда выводит ветрогенератор из строя до истечения срока его эксплуатации.

Процесс наматывания катушек

Любой специалист вам скажет, что перед наматыванием катушек нужно произвести тщательный расчет. А любой практик все сделает интуитивно. Наш генератор не будет слишком быстроходным. Нам нужно, чтобы процесс зарядки 12-вольтового аккумулятора начался при 100-150 оборотах в минуту. При таких исходных данных общее число витков во всех катушках должно составлять 1000-1200шт. Осталось разделить эту цифру на количество катушек и узнать, сколько витков будет в каждой.

Чтобы сделать ветрогенератор на низких оборотах мощнее, нужно увеличить число полюсов. При этом в катушках возрастет частота колебания тока. Для намотки катушек лучше использовать толстый провод. Это уменьшит сопротивление, а, значит, сила тока возрастет. Следует учесть, что при большом напряжении ток может оказаться «съеденным» сопротивлением обмотки. Простой самодельный станочек поможет быстро и аккуратно намотать качественные катушки.

Статор размечен, катушки уложены на свои места. Для их фиксации используется эпоксидная смола, стеканию которой снова противостоят пластилиновые бортики

Из-за числа и толщины магнитов, расположенных на дисках, генераторы могут значительно различаться по своим рабочим параметрам. Чтобы узнать, какую мощность ждать в результате, можно намотать одну катушку и прокрутить её в генераторе. Для определения будущей мощности, следует измерить напряжение на определенных оборотах без нагрузки.

Например, при 200 оборотах в минуту получается 30 вольт при сопротивлении 3 Ом. Отнимаем от 30 вольт напряжение аккумулятора в 12 вольт, а получившиеся 18 вольт делим на 3 Ом. Результат – 6 ампер. Это тот объём, который отправится на аккумулятор. Хотя практически, конечно, выходит меньше из-за потерь на диодном мосту и в проводах.

Чаще всего катушки делают круглыми, но лучше их чуть вытянуть. При этом меди в секторе получается больше, а витки катушек оказываются прямее. Диаметр внутреннего отверстия катушки должен соответствовать размеру магнита или быть немногим больше его.

Проводятся предварительные испытания получившегося оборудования, которые подтверждают его отличную работоспособность. Со временем и эту модель можно будет усовершенствовать

Делая статор, учтите, что его толщина должна соответствовать толще магнитов. Если число витков в катушках увеличить и сделать статор толще, междисковое пространство увеличится, а магнитопоток уменьшится. В результате может образоваться то же напряжение, но меньший ток из-за возросшего сопротивления катушек.

В качестве формы для статора используют фанеру, но можно на бумаге разметить сектора для катушек, а бордюры сделать из пластилина. Прочность изделия увеличит стеклоткань, помещенная на дно формы и поверх катушек. Эпоксидная смола не должна прилипать к форме. Для этого её смазывают воском или вазелином. Для тех же целей можно использовать пленку или скотч. Катушки закрепляют между собой неподвижно, концы фаз выводят наружу. Потом все шесть проводов соединяют треугольником или звездой.

Генератор в сборе тестируют, используя вращение рукой. Получившееся напряжение составляет 40 вольт, сила тока при этом составляет примерно 10 Ампер.

Заключительный этап — мачта и винт

Фактическая высота готовой мачты составила 6 метров, но лучше было бы сделать её 10-12 метров. Основание для неё нуждается в бетонировании. Необходимо сделать такое крепление, чтобы трубу можно было поднимать и опускать при помощи ручной лебедки. На верхнюю часть трубы крепится винт.

Труба ПВХ – надежный и достаточно легкий материал, используя который можно сделать винт ветряка с заранее предусмотренным изгибом

Для изготовления винта нужна ПВХ труба, диаметр которой составляет 160 мм. Из неё предстоит вырезать шестилопастной двухметровый винт. С формой лопастей имеет смысл поэкспериментировать, чтобы усилить крутящий момент на низких оборотах. От сильного ветра винт нужно уводить. Эта функция выполняется с помощью складывающегося хвоста. Выработанная энергия копится в аккумуляторах.

Мачта должна подниматься и опускаться с помощью ручной лебедки. Дополнительную устойчивость конструкции можно придать, используя натяжные тросы

Вашему вниманию предоставлены два варианта ветрогенераторов, которые чаще всего используются дачниками и владельцами загородной недвижимости. Каждый из них по-своему эффективен. Особенно результат применения такого оборудования проявляется в местности с сильными ветрами. В любом случае, такой помощник в хозяйстве не помешает никогда.

Оцените статью: Поделитесь с друзьями!

Ветрогенератор своими руками - как сделать роторный, аксиальный, трехфазного и однофазного типа, особенности монтажа, инструкции +видео

В современных реалиях каждый домовладелец хорошо знаком с постоянным ростом стоимости коммунальных услуг – это касается и электрической энергии. Поэтому для создания комфортных условий обитания в загородном домостроении, как летом, так и зимой, придётся или оплачивать услуги по энергоснабжению, или найти альтернативный выход из сложившейся ситуации, благо природные источники энергии бесплатны.

Как сделать ветрогенератор своими руками — пошаговое руководство

Территория нашего государства – это по большей части равнины. Несмотря на то, что в городах доступ ветра перекрыт высотными постройками, за городом буйствуют сильные воздушные потоки. Поэтому самостоятельное изготовление ветряного генератора — единственно правильное решение для обеспечения загородного дома электричеством. Но для начала нужно разобраться, какая модель подходит для самостоятельного изготовления.

Роторный

Роторный ветряк – несложное преобразовательное устройство, которое просто сделать своими руками. Естественно, такое изделие не сможет обеспечить электроэнергией загородный особняк, но для дачного домика вполне сгодится. Он позволит осветить не только жиле домостроение а, и хозяйственные постройки и даже дорожки в саду. Для самостоятельной сборки агрегата мощностью до 1500 ватт нужно подготовить расходные материалы и комплектующие из следующего перечня:

  • автомобильный 12 вольтовый генератор;
  • аккумуляторная батарея соответствующего номинального напряжения;
  • преобразовательное устройство с 12 на 220В и мощностью 1,2 кВт;
  • габаритный алюминиевый или стальной резервуар – небольшая бочка или ведро;
  • зарядное реле и контрольная лампа от автомобиля;
  • выключатель номиналом 12В качественно, защищённый от влаги;
  • устройство контроля напряжения – старый вольтметр;
  • крепёж в виде болтов, гаек и шайб;
  • медные провода сечением не меньше 2 мм;
  • крепёжные хомуты.

Естественно, нужно иметь и минимальный комплект инструмента: ножницы для резки металла, болгарка, измерительная рулетка, карандаш, набор гаечных ключей и отвёрток, дрель со свёрлами и пассатижи.

Пошаговые действия

Сборку начинают с изготовления ротора и переделки шкива для чего придерживаются определённой последовательности работ.

  1. С помощью рулетки и маркера выполняется деление ёмкости на 4 абсолютно одинаковые части. При резке металла ножницами нужно подготовить отверстия для закладки инструмента. Для упрощения работ можно воспользоваться болгаркой. Вырезать лопасти нужно не до конца.
  2. В дне ёмкости и на шкиве высверливаются отверстия под болты. Данный этап требует особой осторожности, чтобы отверстия располагались симметрично.
  3. Лопасти, прорезанные не до конца, немного отгибаются. При выполнении данного мероприятия важно учитывать, в каком направлении будет вращаться ветрогенератор. В большинстве случаев вращение происходит в сторону движения часовой стрелки. От угла изгиба лопастей напрямую зависит скорость вращения ветряка.
  4. Заготовка из ведра с лопастями закрепляется на шкиве при помощи болтов. Агрегат закрепляется на мачте посредством хомутов и выполняется подсоединение проводки в соответствии со схемой.
  5. Важно придерживаться цветовой разметки проводки, чтобы не перепутать положительные и отрицательные контакты. Проводку также нужно закрепить на мачте.

Для подсоединения аккумуляторной батареи используются проводники с 4 мм сечением и длиной не более 100 см. Потребители подключаются проводниками с сечением в 2 мм. Важно в разрыв цепи включить преобразователь постоянного напряжения в переменное значение 220В согласно схеме клеммных контактов.

Плюсы и минусы конструкции

Если все манипуляции проделаны, верно, то аппарат прослужит достаточно долго. При использовании достаточно мощной аккумуляторной батареи и подходящего инвертора до 1,5 кВт можно обеспечить питанием уличное и внутридомовое освещение, холодильник и телевизор. Сделать такой ветряк очень просто и экономически выгодно. Такое изделие легко ремонтируется и неприхотливо в использовании. Оно очень надёжно в плане работы и не шумит, надоедая обитателям дома. Однако роторный ветряк имеет низкую производительность, и его работа зависит от наличия ветра.

Аксиальный ветряк на магнитах

Аксиальная конструкция с без железным статором на основе неодимовых постоянных магнитов, на территории нашего государства появились не так давно из-за недоступности комплектующих частей. Но на сегодняшний день, мощные магниты не являются редкостью, да и стоимость на них значительно упала по сравнению с несколькими годами тому назад.

Основой такого генератора является ступица с тормозными дисками от легковой машины. Если это будет не новая деталь, то целесообразно её перебрать и сменить смазочные материалы и подшипники.

Размещение и установка неодимовых магнитов

Работы начинают с наклеивания магнитов на диск ротора. С этой целью используются магниты в количестве 20 шт. и размерами 2,5 на 0,8 см. Для изменения количества полюсов нужно придерживаться следующих правил:

  • однофазный генератор подразумевает количество магнитов соответствующе числу полюсов;
  • в случае с трёхфазным прибором соблюдается соотношение в 2/3 полюсов и катушек соответственно;
  • размещение магнитов должно происходить с чередованием полюсов, для упрощения их распределения лучше пользоваться готовым шаблоном, сделанным из картона.

По возможности целесообразно использовать магниты прямоугольной формы, так как в круглых аналогах сосредоточение магнитных полей идёт в центре, а не по всей поверхности. Важно соблюсти условие, чтобы стоящие друг напротив друга магниты имели противоположные полюса. С целью определения полюсов магниты подносятся друг к другу, и притягивающиеся стороны являются положительными, следовательно, отталкивающиеся края отрицательными.

Для крепления магнитов используется специальный клеевой состав, после чего для увеличения прочности выполняют усиление посредством эпоксидной смолы. С этой целью, ею заливают магнитные элементы. Для предотвращения растекания смолы делают бортики при помощи обычного пластилина.

Агрегат трёхфазного и однофазного типа

Однофазные статоры по своим параметрам уступают трёхфазным аналогам, так как при увеличении нагрузки возрастает вибрация. Это обусловлено разницей амплитуды тока возникающей в результате непостоянности его отдачи за определённый промежуток времени. В свою очередь, в трёхфазном аналоге такой проблемы нет. Это позволило увеличить отдачу трёхфазного генератора почти на 50% в сравнении с однофазной моделью. Плюс ко всему из-за отсутствия дополнительной вибрации во время работы устройства не создаются посторонние шумы.

Намотка катушек

Каждый электрик в курсе, что прежде чем начинать намотку катушки, важно выполнить предварительные расчёты. Самодельный ветрогенератор на 220В – устройство, работающее на малых скоростях. Необходимо добиться, чтобы зарядка аккумуляторной батареи стартовала со 100 оборотов в минуту.

Если исходить из таких параметров, то для намотки всех катушек потребуется не более 1200 витков. Для определения витков для одной катушки нужно выполнить простое деление общих показателей на число отдельных элементов.

Для поднятия мощности ветряка с низкими оборотами увеличивается число полюсов. При этом будет происходить увеличение частоты тока в катушках. Намотка катушек должна, выполнятся толстыми медными проводами. Это позволит уменьшить величину сопротивления а, следовательно, увеличить силу тока. Важно учитывать, что с резким увеличением напряжения ток может полностью расходоваться на сопротивление обмоток. Для упрощения намотки можно использовать специальный станок.

В соответствии с числом и толщиной магнитов, закреплённых на дисках, изменяются рабочие характеристики аппарата. Чтобы выяснить, какие показатели мощности получатся в конечном счёте, достаточно выполнить намотку одного элемента и прокрутить его в агрегате. Для определения мощностных характеристик замеряется напряжение при определённых оборотах.

Зачастую катушка выполняется круглой, но целесообразно её слегка вытянуть. В таком случае меди в каждом секторе будет больше, а расположение витков становится плотнее. По диаметру внутреннее отверстие катушки должно равняться габаритам магнита. При изготовлении статора важно учитывать, что он по толщине должен равняться параметрам магнитов.

Обычно в качестве заготовки для статора используется фанера, но, вполне возможно, выполнить разметку на бумажном листе расчертив сектора для катушек, а для бордюров использовать обычный пластилин. Для придания прочности изделию используется стеклоткань, располагаемая на дне формы сверху катушек. Важно чтобы не происходило прилипания эпоксидной смолы к форме. Для этого её покрывают сверху воском. Катушки неподвижно фиксируются друг с другом, а концы фаз выводятся наружу. После чего выполняется соединение всех проводов по схеме звезда или треугольник. Для тестирования готового устройства его вращают вручную.

Изготовление мачты и винта

Обычно конечная высота мачты составляет 6 метров, но по возможности лучше её увеличить в 2 раза. Из-за этого для её крепления используется бетонное основание. Крепление должно быть таким, чтобы труба легко поднималась и опускалась с помощью лебёдки. На верхнем конце трубы выполняется фиксация винта.

Чтобы сделать винт, понадобиться ПВХ труба, сечение которой должно составлять 16 см. Из трубы вырезается винт двухметровой длины с шестью лопастями. Оптимальная форма лопастей определяется экспериментальным путём, что позволяет увеличить крутящий момент при минимальных оборотах. Для отвода винта от сильных порывов ветра используется хвост складной конструкции. Вырабатываемая электроэнергия накапливается в аккумуляторных батареях.

Видео: самодельный ветряной генератор

После рассмотрения доступных вариантов ветрогенераторов каждый домовладелец сможет определиться с подходящим для его целей устройством. Каждый из них имеет как свои положительные стороны, так и отрицательные качества. Особенно прочувствовать эффективность ветряка можно за городом, где происходит постоянное движение воздушных масс.

Ветряк своими руками 220в для тены отопления

Вообще нет такого понятия Ветрогенератор на 220 вольт. Ветрогенератор не может работать напрямую, и от себя питать ваши электроприборы. Обороты ветрогенератора зависят от скорости ветра, также напряжение и мощность ветрогенератора. Для того чтобы генератор в ветряке стабильно давал 220 вольт 50Гц ему нужны постоянные обороты. Но обороты винта и генератора зависят от скорости ветра и в бытовых ветряках стабилизировать обороты не возможно, да и не нужно.

Есть так называемые промышленные ветрогенераторы мощностью в тысячи киловатт. Такие ветрогенераторы работают напрямую в высоковольтные электросети где напряжение под 10000 вольт и более. Там есть система стабилизации оборотов и устройства синхронизации частоты переменного тока с электросетью. Но у себя дома такой ветряк не поставишь, и ставят их обычно на побережьях или возвышенностях, там где относительно мощный и ровный ветровой поток.

Вообще конечно можно сделать высоковольтный генератор чтобы он напрямую работал к примеру на отопление, то есть грел воду ТЭН-ами. Но так просто напрямую их к ветряку подключить тоже не получится, заработает он очень плохо. Просто при снижении скорости ветра ТЭНЫ остановят винт и сам он не раскрутится пока не отключишь ТЭНы. Здесь всё равно должно быть управляющее устройство чтобы подключались ТЭНы при определённых оборотах и напряжении генератора.

При работе на заряд аккумуляторов ветрогенератор раскручивается и набирает обороты пока его напряжение не поднимется до напряжения аккумуляторов. Винту ничего не мешает набирать обороты, а когда винт раскрутится то и напряжение вырастет и начинается зарядка АКБ. Если же повесить на ветряк нагрузку напрямую то она остановит винт.

Люди пытаются по разному это обойти. Подключают вначале слабенький ТЭН, а при увеличении оборотов добавляют ещё ТЭНы чтобы снимать больше мощности. Делают устройства для автоматического подключения нагревательных ТЭНов. Есть также контроллеры заряда аккумуляторов со сбросом лишней энергии на балласт.

Ветрогенератор это лишь источник энергии для заряда аккумуляторов. А вот именно из аккумуляторов и берётся энергия, которая инвертором преобразуется в 220 вольт. Вся цепочка выглядит так: ветрогенератор заряжает аккумуляторы, а к ним подключен преобразователь напряжения (инвертор). От инвертора и питаются все приборы и устройства в доме.

Ветрогенераторы малой мощности обычно делают для заряда аккумуляторов на 12 или 24 вольта. Более мощные ветряки строят на 48 вольт. Без аккумулятора тут не обойтись. Но правда есть сетевые инверторы, к которым ветрогенератор подключается напрямую и энергия идёт сразу в электросеть. То есть инвертор преобразует энергию в 220в 50Гц и подаёт ее в общую электросеть, без сети такой инвертор не работает. Но толку от этого у нас мало, вам никто не заплатит за отданную в сеть энергию, да и сами вы ей не воспользуетесь, а счётчик электроэнергии может её приплюсовать и вы за неё ещё заплатите государству.

По сути любой ветрогенератор выдаёт нам 220 вольт, но вначале энергия идёт в аккумуляторы, а потом забирается через инвертор 220в 50Гц.

Как сделать ветрогенератор вы можете почитать на этом сайте, здесь много информации по изготовлению ветрогенераторов, а также много описаний реальных ветрогенераторов.

Обновлено: 4 мая 2019

Обогрев дома — сложная и очень ответственная задача. Расходы на отопление составляют большую часть от всех выплат, и возможность в какой-либо степени снизить их является весьма ценной для владельца дома. Тем более привлекательна возможность организовать отопление в автономном режиме, опираясь только на собственные ресурсы. Такие возможности существуют, хотя для их воплощения необходимо приложить определенные усилия. Рассмотрим вопрос подробнее.

Отопление ветром

Один из способов обогрева дома — радиаторные батареи, распределенные по всему дому и питаемые от источника из сети ЦО или от собственного котла. Нагрев теплоносителя производится в газовых или твердотопливных котлах, иногда используются и электрические нагреватели, но такой способ считается временным или дополнительным, используемым в крайнем случае. Причина такого отношения — дороговизна электроэнергии, которой уходит на подогрев теплоносителя очень много.

При этом, если создать систему, позволяющую вырабатывать собственное электричество, то ситуация в корне меняется. Газ, уголь или иное топливо надо покупать, его невозможно сделать самостоятельно. Электроэнергия — особый вид, ее можно производить самому.

Наиболее распространенными способами являются бензиновые или дизельные генераторы, а в последнее время популярность набирают ветрогенераторы. Они производят энергию, которая используется для нагрева теплоносителя, обеспечивающего обогрев дома. Таким образом, температура в помещениях поддерживается при помощи ветра, что звучит несколько фантастически, но вполне реально.

Принцип действия ветрогенератора

Ветрогенератор — устройство, использующее ветровые потоки для вращения вала, который соединен с генератором электрического тока. Существуют два основных вида ветряков:

Горизонтальные конструкции имеют более высокую эффективность, меньшее сопротивление вращению и большую стабильность в работе. При этом, они требовательны к углу атаки ветра на лопасти, что вынуждает создавать устройство наведения на поток (типа флюгера). Кроме того, горизонтальные ветряки нуждаются в подъеме конструкции над землей, причем, чем выше, тем лучше.

Вертикальные роторы (так называется вращающаяся часть ветрогенератора) не зависят от направления ветра, одинаково реагируя на поток с любой стороны. Они очень нетребовательны в обслуживании, точнее, практически не нуждаются в нем. При этом, вертикальные роторы нуждаются в довольно сильном ветре, многие из них «залипают» на слабых потоках и не хотят начинать вращение.

Вращение ротора передается на генератор напрямую или через мультипликатор (редуктор), увеличивающий число оборотов вала. Генератор при вращении вырабатывает электроток, от которого через выпрямитель заряжаются аккумуляторы. С аккумуляторов напряжение подается на инвертор, перерабатывающий постоянный ток в переменный трех- или однофазный с привычными параметрами (220 В или 380 В, 50 Гц). Такая сложная схема используется потому, что вращение ветряка — процесс нестабильный, зависимый от скорости и силы ветра.

Подавать напряжение с генератора напрямую потребителям нельзя, так как оно скачет то к максимуму, то опускается до нуля. Поэтому используется накопитель в виде аккумуляторных батарей, который передает свой заряд на инвертор, выдающий стабильное и одинаковое напряжение.

Схема отопления дома при помощи ветрогенератора

Схема отопления мало отличается от обычной, используемой при использовании собственного котла. Разница лишь в способе нагрева теплоносителя. Нужна емкость, в которой нагревается теплоноситель (вода), соединенная с отопительной системой дома. Самый простой способ — использование температурного подъема воды (гравитационный метод). Горячая вода поднимается вверх, проходит по радиаторам, отдает тепловую энергию и, остывая, возвращается в емкость для повторного нагрева.

Такой метод не требует наличия сложных устройств, но естественная циркуляция — процесс неустойчивый, при некоторых изменениях температур он может прекратиться. Для обеспечения равномерности циркуляции используются насосы, устанавливающие в системе определенное циркуляционное давление и скорость движения теплоносителя. Это делает систему более требовательной к нагреву, точнее, к стабильности температуры теплоносителя.

Подача электроэнергии для отопления должна быть максимально непрерывной. Это еще одна причина использования аккумуляторов и инверторов, позволяющих во время спадания ветра обеспечивать подачу тока на нагреватели. Таким образом, схема проста: ветрогенератор — нагреватели воды — система отопления дома.

Для обеспечения стабильности и непрерывности отопления надо иметь резервный источник нагрева — твердотопливный котел, бензогенератор и т.п.

Как рассчитать теплопотери дома

Теплопотери дома — это величина, тождественная необходимому количеству энергии, затраченной на нагрев. Иными словами, для того, чтобы узнать мощность источника тепла, надо определить теплопотери. Они рассчитываются по формуле:

Q = S ∙ dT / R

  • Где Q — величина теплопотерь
  • S — площадь ограждающих конструкций дома (имеются в виду все конструкции, включая стены, полы, потолки, окна и двери)
  • dT — разница температуры внутри помещения и снаружи. Например, если внутри +20°, а снаружи — -20°, то dT будет составлять 40°.
  • R — тепловое сопротивление конструкции, определяется по таблицам СНиП или определяется самостоятельно.

Для расчета теплопотерь надо вычислить по отдельности их значение для стен, потолка и пола, окон и т.д. Сумма полученных значений покажет общие теплопотери дома, определяющие мощность нагревателя. Это означает, что водонагреватели, осуществляющие подготовку теплоносителя, должны иметь суммарную мощность, равную значению теплопотерь.

На практике мощность нагревателей принимается с некоторым запасом, необходимым на случай сильных морозов. Кроме того, со временем нагреватели начинают терять свои качества, поэтому надо заранее предвидеть эту ситуацию и устанавливать более мощные устройства. Потребуется также блок управления, позволяющий регулировать температуру нагрева, чтобы имелась возможность изменять режим отопления соответственно с температурой наружного воздуха.

Подбор мощности ветряка

КПД нагревателей воды — ТЭНов — равен 100%. Это облегчает подбор мощности ветряка, который должен обеспечивать напряжение и силу тока, достаточные для питания ТЭНов и соответствующие их мощности. Поэтому, рассчитывая теплопотери дома, мы, по сути, одновременно рассчитываем мощности ТЭНов и ветрогенератора. При расчетах обязательно на каждой позиции делать запас мощности, который поможет корректировать ошибки, допущенные при расчетах или спад параметров, произошедший оттого, что попалось некачественное оборудование.

Следует также учитывать, что размеры и объемы дома могут однажды увеличиться, что потребует одновременной замены нагревателей или всей системы. Эту проблему можно в какой-то степени решить заранее, увеличив мощность системы и эксплуатируя ее в режиме, несколько сниженном по сравнению с номиналом.

Кроме того, надо помнить о необходимости полного соответствия всех узлов системы — аккумуляторов, инвертора, контроллера и т.д. Все они должны подходить друг к другу по своим характеристикам, поскольку мощность системы равна мощности самого слабого элемента. Единственный прибор, неподходящий к остальным узлам, создает ситуацию, когда качественное оборудование не в состоянии выдавать номинальные показатели. Поэтому подбором только лишь генератора дело не окончится, надо с одинаковой тщательностью составить весь комплект приборов и устройств.

Сложно не заметить, насколько стабильность поставок электроэнергии загородным объектам отличается от обеспечения городских зданий и предприятий электроэнергией. Признайтесь, что вы как владелец частного дома или дачи не раз сталкивались с перебоями, связанными с ними неудобствами и порчей техники.

Перечисленные негативные ситуации вместе с последствиями перестанут осложнять жизнь любителей природных просторов. Причем с минимальными трудовыми и финансовыми затратами. Для этого нужно всего лишь сделать ветряной генератор электроэнергии, о чем мы детально рассказываем в статье.

Мы подробно описали варианты изготовления полезной в хозяйстве системы, избавляющей от энергетической зависимости. Согласно нашим советам соорудить ветрогенератор своими руками сможет неопытный домашний мастер. Практичное устройство поможет существенно сократить ежедневные расходы.

Законность установки ветрогенератора

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.

Никакого налогообложения производства электроэнергии, которая расходуется на обеспечение собственных бытовых нужд, не предусмотрено. Поэтому маломощный ветряк можно смело устанавливать, вырабатывать с его помощью бесплатную электроэнергию, не уплачивая при этом государству никаких налогов.

Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.

Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.

Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:

  • Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
  • Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально. Важно, чтобы они не превышали установленные шумовые нормы.
  • Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
  • Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.

При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться.

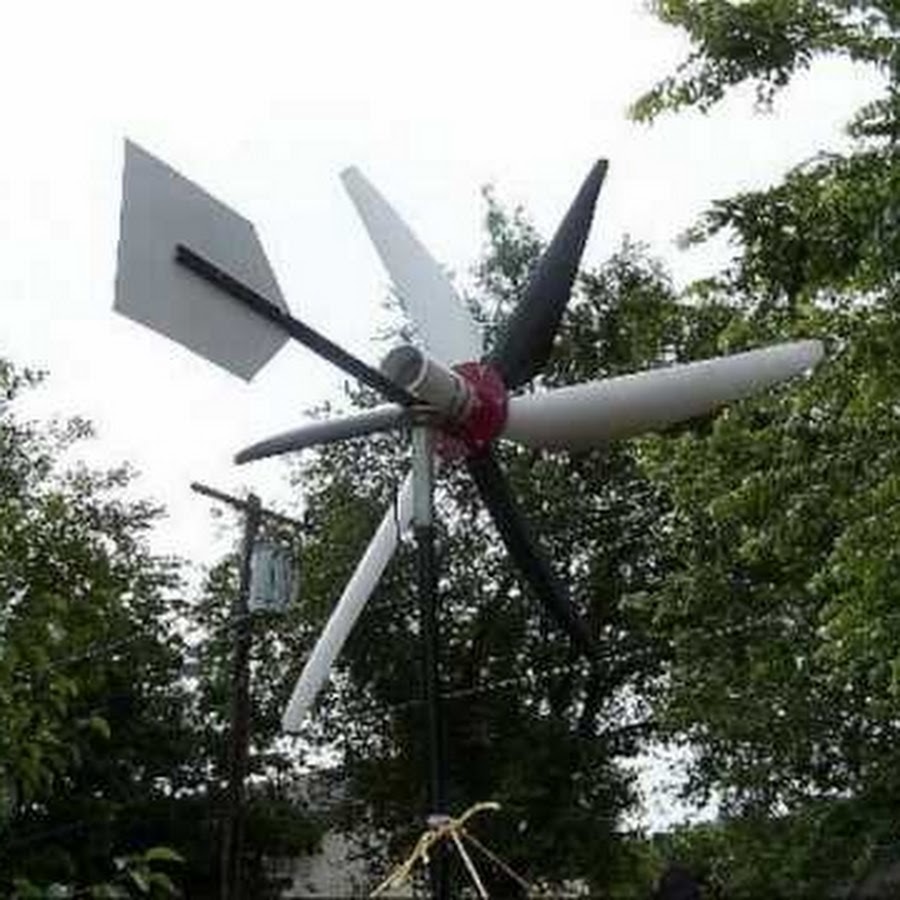

Мини ветрогенератор своими руками

В местах без электричества возникает проблема с подзарядкой смартфонов и прочей техники. Использование павербанка только временная мера. Гораздо надежней обзавестись бесплатным альтернативным источником энергии. В его качестве подойдет самодельный миниатюрный ветрогенератор. Его производительности вполне достаточно, чтобы подзаряжать смартфон.

Материалы:



Изготовление ветряка


Первым делом поясню о сердце нашего ветряка, которым является купленный на АлиЭкспресс мотор-мини генератор на 220В.

Это трехфазный безщеточный электродвигатель (мощностью 50 Вт), который при номинальных оборотах (10000 об./мин.) способен вырабатывать порядка 220 Вольт трехфазного напряжения. Но так как при помощи ветра такие обороты создать невозможно, нам доступно лишь слабое вращение, то такая турбина будет нам выдавать порядка 12-20 В. Этого будет достаточно для наших целей.
Берем ПВХ трубу.

На край канализационной ПВХ трубки 32 мм термоклеем приклеивается моторчик. Для надежности его нужно закрепить парой червячных хомутов.

Отступив 50 мм от двигателя, в трубе делается сквозное отверстие сверлом d10 мм, как на фото. Саму трубку нужно обрезать. Достаточно оставить 35-40 см.

На противоположном от моторчика краю трубы делается продольный рез длиной 25-30 мм. Нужно, чтобы он соответствовал направлению ранее проделанного отверстия.

Из куска пластика или оргстека вырезается хвост ветряка. С помощью термописталета он вклеивается в прорезь на трубке.

В отверстие трубки с моторчиком и хвостом вставляется болт М10. На него навинчивается гайка.

Далее насаживается подшипник, который поджимается второй гайкой.


ПВХ переходник из 32 мм на 50 мм насаживается на подшипник. Если тот немного меньше, то можно использовать проставку из кусочка трубки.


К переходнику присоединяется ПВХ труба 50 мм.

На вал моторчика нужно надеть лопасти. Их можно снять из перегоревшего вентилятора.

Если посадочный диаметр на лопастях немного больше, то следует насадить на вал подходящую трубочку и дополнительно воспользоваться термоклеем.

Чтобы защитить моторчик от осадков, на него наклеивается крышка. Для этого можно применить кусочек разрезанной вдоль канализационной трубки 50 мм.

Для закрепления ветрогенератора нужно сделать тяжелую стойку. Проще всего замешать бетон и залить в квадратную форму, выложенную из кирпича.

В полученную бетонную подушку вертикально вставляется ПВХ труба 50 мм, снятая с переходника на корпусе вентилятора. На второй день бетон уже достаточно крепкий, чтобы удерживать генератор.


При воздействии ветра генератор выдает энергию со скачущим напряжением, это нормально. При подсоединении светодиодной лампочки видно, что она мерцает. Припаиваем провода от моторчика сначала к трехфазному выпрямителю.

А затем к понижающему преобразователю напряжения.


После него подается стабильное напряжение без критических скачков, пригодное для зарядки смартфона напряжением 5В.

Это недорогой вполне простой в изготовлении ветрогенератор. Его можно поставить на балкон, если вы живете не на первом этаже. И ветра вполне должно хватить для зарядки АКБ сотового телефона.

Смотрите видео


Ветрогенератор своими руками в домашних условиях

С каждым годом люди ведут поиски альтернативных источников. Самодельная электростанция из старого автомобильного генератора будет кстати в отдалённых участках, где нет подключения к общей сети.  Она сможет свободно заряжать аккумуляторные батареи, а также обеспечит работу нескольких бытовых приборов и освещения. Куда  использовать энергию, что будет вырабатываться решаете вы, а также собрать его своими руками или  приобрести у производителей, которых на рынке предостаточно. В этой статье мы поможем вам разобраться со схемой сборки ветрогенератора своими руками из тех материалов которые всегда есть у любого хозяина.

Рассмотрим принцип работы ветро-электростанции. Под быстрым ветровым потоком активируется ротор и винты, после в движение приходит основной вал, вращающий редуктор, а потом происходит генерация. На выходе мы получаем электричество. Следовательно, чем выше скорость вращения механизма, тем больше производительности. Соответственно, при расположении конструкций учитывайте местность, рельеф, знать участки территорий, где большая скорость вихря.

Инструкция сборки из автомобильного генератора

Для этого вам потребуется заранее приготовить всё комплектующие. Самым важным элементом является генератор. Лучше всего брать  тракторный или автобусный, он способен  выработать намного больше энергии. Но если такой возможности нет, то вероятнее стоит обойтись и более слабыми агрегатами. Для сборки аппарата вам понадобится:
• вольтметр
• реле аккумуляторной зарядки
• сталь для изготовления лопастей
• 12  вольтовый аккумулятор
• коробка для проводов
• 4 болта с гайками и шайбами
• хомуты для крепления

Сборка устройства для дома на 220в

Когда все потребное готово переходите к сборке. Каждый из вариантов может иметь дополнительные детали, но они чётко оговариваются непосредственно в руководстве.
Первым делом соберите ветряное колесо — главный элемент конструкции, ведь именно эта деталь будет преображать энергию ветра в механическую. Лучше всего, чтобы у него было 4 лопасти. Запомните, что чем меньше их количество, тем больше механической вибрации и тем сложней будет его сбалансировать. Делают их из листовой стали или железной бочки. Форму они должны носить не такую, как вы видели в старых мельницах, а напоминающие крыльчатый тип. У них аэродинамическое сопротивление намного ниже, а эффективность выше. После того как вы с помощью болгарки, вырежете ветряк с лопастями диаметром 1.2-1.8 метра, его вместе с ротором требуется прикрепить с осью генератора, просверлив отверстия и соединив болтами.

Сборка электрической схемы

Закрепляем провода и подключаем их непосредственно к аккумулятору и преобразователю напряжения. Требуется использовать все, что в школе на уроках физики вас учили мастерить при сборке электрической схемы. Перед началом разработки подумайте, какие кВт вам нужны. Важно отметить, что без последующей переделки и перемотки статора вовсе не пригодны, рабочие обороты составляют 1,2 тыс-6 тыс. об/м, а этого недостаточно для производства энергии. Именно по этой причине требуется избавится от катушки возбуждения. Чтобы поднять уровень напряжения, перемотайте статор тонким проводом. Как правило, в результате мощность будет при 10 м/с 150-300 ватт. После сборки ротор хорошо будет магнитить, будто к нему подключили питание.

Роторные самодельные ветрогенераторы очень надёжны в работе и экономично выгодны, единственным их несовершенством является страх сильных порывов ветра. Принцип работы имеет простой — вихрь через лопасти заставляет механизм крутиться. В процессе этих интенсивных вращений вырабатывается энергия, необходимого вам напряжения. Такая электростанция  – это очень удачный способ обеспечить электричеством небольшой дом, конечно, чтобы выкачивать воду из скважины его мощности будет недостаточно, но посмотреть телевизор или включить свет во всех помещениях с его помощью возможно.

Из домашнего вентилятора

Сам вентилятор может быть в нерабочем состоянии, но из него требуется всего несколько деталей — это стойка и сам винт. Для конструкции понадобиться небольшой шаговый двигатель спаянный диодным мостиком для того, чтобы он выдавал постоянное напряжение, бутылочка от шампуня, пластиковая водопроводная трубка длиной примерно 50 см, заглушка для неё и крышка от пластикового ведра.


На станке делают втулку и фиксируют в разъёме от крыльев разобранного вентилятора. В эту втулку будет крепиться генератор. После закрепления, нужно заняться изготовлением корпуса. Срезают с помощью станка или в ручном режиме дно от бутылки шампуня. Во время отрезания, требуется также оставить отверстие на 10, чтобы в него вставить ось, выточенную из алюминиевого прута. Прикрепляют её с помощью болта и гайки к бутылочке. После того как была выполнена припайка всех проводов, в корпусе бутылочки проделывают ещё одно отверстие для вывода этих самых проводов. Протягиваем их и закрепляем в бутылочке сверху на генераторе. По форме они должны совпадать и корпус бутылки должен надёжно скрывать все его части.

Хвостовик для нашего устройства

Чтобы в будущем он улавливал потоки ветра с разных сторон, соберите хвостовик, использовав заранее подготовленную трубку. Хвостовая часть будет крепиться с помощью откручиваемой крышки от шампуня. В ней тоже делают отверстие и, предварительно надев на один конец трубки заглушку, протягивают её и закрепляют к основному корпусу бутылочки. С другой стороны, трубку пропиливают ножовкой и вырезают ножницами из крышки пластикового ведра крыло хвостовика, оно должно иметь круглую форму. Все что вам нужно, это попросту обрезать края ведра, которыми оно прикреплялось к основной ёмкости.

На заднюю панель подставки прикрепляем USB выход и складываем все полученные детали в одну. Крепить радио или подзаряжать телефон можно будет через этот вмонтированный USB порт. Конечно, сильной мощностью он от бытового вентилятора не обладает, но все же освещение одной лампочки может обеспечить.

Ветрогенератор своими руками из шагового двигателя

Устройство из шагового двигателя даже при небольшой скорости вращения вырабатывает около 3 Вт. Напряжение может подниматься выше 12 В, а это позволяет заряжать небольшой аккумулятор. В качестве генератора можно вставить шаговый двигатель от принтера. В таком режиме у шагового двигателя вырабатывается переменный ток, а его без труда преобразовать в постоянный, используя несколько диодных мостов и конденсаторы. Схему вы можете собрать собственноручно. Стабилизатор устанавливают за мостами, в следствии получим постоянное выходное напряжение. Чтобы контролировать зрительно напряжение, можно установить светодиод. С целью уменьшения потери 220 В, для его выпрямления, применяются диоды Шоттки.

Лопасти будут из трубы ПВХ. Заготовку рисуют на трубе, а затем вырезают отрезным диском. Размах винта должен составлять около 50 см, а ширина — 10 см. Нужно выточить втулку с фланцем под размер вала ШД. Она насаживается на вал двигателя и крепится с помощью винтов, непосредственно к фланцам будут крепиться пластиковые “винты”. Также проведите балансировку – от концов крыльев отрезаются кусочки пластика, угол наклона изменить посредством нагрева и изгиба. В само устройство вставляют кусок трубы, к которому его тоже прикрепляют болтами. Что касается электрической платы, то её лучше разместить внизу, а к ней вывести питание. С шагового двигателя выходят до 6 проводов, которые соответствуют двум катушкам. Для них потребуются токосъёмные кольца для передачи электроэнергии от подвижной части. Соединив все детали между собой переходим к тестированию конструкции, которая будет начинать обороты при 1 м/с.

Ветряк из мотор-колесо и магнитов

Не каждый знает, что ветрогенератор из мотор-колеса можно собрать своими руками за короткое время, главное заранее запастись нужными материалами. Для него лучше всего подходит ротор Савониуса, его можно приобрести готовый или же самостоятельно. Он состоит из двух полуцилиндрических лопастей и перекрытия, из которых и получаются оси вращения ротора. Материал для их изделия выбирайте самостоятельно: дерево, стеклоткань или пвх-трубу, что является самым простым и оптимальным вариантом. Изготовляем место соединения деталей, на котором нужно проделать отверстия для крепления в соответствии с количеством лопастей. Потребуется стальной поворотный механизм, чтобы устройство могло выдерживать любую погоду.

Из ферритовых магнитов

Ветрогенератор на магнитах будет сложно освоить малоопытным мастерам, но все же можно попробовать. Итак, должны быть четыре полюса, в каждом будет находиться по два ферритовых магнита. Покрывать их будут накладки из металла толщиной чуть меньше миллиметра для распределения более равномерного потока. Основных катушек должно быть 6 штук, перемотаны толстым проводом и должны находиться через каждый магнит, занимая пространство, соответствующее длине поля. Крепление схем обмотки может быть на ступице от болгарки, в середину которой установлен заранее выточенный болт.

Регулируется поток подачи энергии высотой закрепления статора над ротором, чем он выше, тем меньше залипаний, соответственно мощность понижается. Для ветряка нужно сварить опору-стойку, а на диске статора закрепить 4 больших лопасти, которые вы можете вырезать из старой металлической бочки или крышки от пластикового ведра. При средней скорости вращения выдаёт примерно до 20 ватт.

Конструкция ветряка на неодимовых магнитах

Если вы хотите узнать о создании, нужно сделать основой ступицу автомобиля с дисками тормоза, такой выбор вполне оправдан, ведь она мощная, надёжная и хорошо сбалансированная. После того как вы отчистите ступицу от краски и грязи, переходите к расстановке неодимовых магнитов. Их потребуется по 20 штук на диске, размер должен составлять 25х8 миллиметров.

Магниты нужно размещать, учитывая чередование полюсов, перед склейкой лучше создать бумажный шаблон либо прочертить линии, делящие диск на сектора, чтобы не перепутать полюса. Очень важно, чтобы они, стоящие друг напротив друга, были с разными полюсами, то есть притягивались. Клеят их супер-клеем. Поднимите бордюрчики по краям дисков, и в центре намотайте скотч или залепите пластилином для недопущения растекания. Чтобы изделие работало с максимальной отдачей, катушки статора следует рассчитать правильно. Увеличение количества полюсов приводит к росту частоты тока в катушках, благодаря этому, устройство даже при низкой частоте оборота даёт большую мощность. Намотка катушек осуществляется более толстыми проводами, с целью снижения сопротивления в них.

Когда основная часть готова, изготовляют лопасти, как в предыдущем случае и закрепляют их к мачте, что может быть изготовлена из обыкновенной пластиковой трубы с диаметром— 160 мм. В конце концов наш генератор, работающий на принципе магнитной левитации, с диаметром в полтора метра и шестью крыльями, в 8м/с, способен обеспечить до 300 Вт.

Цена разочарования или дорогой флюгер

Сегодня существует множество вариантов как сделать устройство для преобразования энергии ветра, каждый способ по-своему эффективен. Если вы ознакомлены с методикой изготовления оборудования вырабатывающего энергию, то будет неважно на базе чего его делать, главное, чтобы он отвечал задуманной схеме, и на выходе давал хорошую мощность.

Видео мастер класс “Ветрогенератор своими руками”



Тихоходный ветрогенератор своими руками из автомобильного генератора

Ветрогенератор, изготовленный из автомобильного генератора, может помочь в ситуации, когда в частном доме нет возможности подключения к линии электропередачи. Либо послужит вспомогательным источником альтернативной энергии. Такое устройство можно сделать своими руками из подручных материалов, используя наработки народных умельцев. Фото и видео продемонстрируют процесс создания самодельной ветровой установки.

Конструкция ветрогенератора

Существует огромное видовое разнообразие ветрогенераторов и чертежей их изготовления. Но любая конструкция включает в себя следующие обязательные элементы:

  • генератор;
  • лопасти;
  • накопительная батарея;
  • мачта;
  • электронный блок.
Обладая некоторыми навыками, можно смастерить ветрогенератор своими руками

Кроме этого, необходимо заранее продумать систему управления и распределения электроэнергии, начертить схему монтажа.

Ветровое колесо

Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:

  1. Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
  2. Разрезаем трубу лобзиком вдоль на 4 части.
  3. Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
  4. Заусенца на краях сглаживаем абразивом.
  5. Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
  6. Далее к этому диску прикручивается генератор.
Лопасти для ветрового колеса

После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.

Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.

Схема сборки генератора

Мачта

Для изготовления мачты подойдёт старая водопроводная труба диаметром не менее 15 см, длиной около 7 м. Если в пределах 30 м от предполагаемого места монтажа есть постройки, то высоту конструкции корректируют в сторону увеличения. Для эффективной работы ветроустановки лопастник поднимают выше препятствия минимум на 1 м.

Основание мачты и колышки для закрепления растяжек бетонируют. К кольям приваривают хомуты с болтами. Для растяжек применяют оцинкованный 6 мм трос.

Совет. Собранная мачта обладает немалым весом, при ручной установке понадобится противовес из трубы с грузом.

Переделка генератора

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Финальная сборка

Раму генератора сваривают из профильной трубы. Хвост изготавливают из оцинкованной жести. Поворотная ось представляет собой трубку с двумя подшипниками. Генератор крепят к мачте таким образом, чтобы расстояние от лопасти до мачты было не менее 25 см. В целях безопасности для финальной сборки и монтажа мачты стоит выбрать безветренный день. Лопасти под действием сильного ветра могут изогнуться и разбиться о мачту.

Чтобы использовать аккумуляторы для питания техники, которая работает от сети 220 В, потребуется установить инвертор преобразования напряжения. Ёмкость батареи подбирается индивидуально к ветрогенератору. Этот показатель зависит от скорости ветра на местности, мощности подключаемой техники и частоты пользования ею.

Устройство ветрогенератора

Чтобы батарея не вышла из строя от чрезмерной зарядки, понадобится контроллер напряжения. Его можно изготовить самостоятельно, если обладаете достаточными знаниями в электронике, или купить готовый. В продаже имеется множество контролеров для механизмов получения альтернативной энергии.

Совет. Чтобы лопастник не сломался при сильном ветре, устанавливают простое устройство – защитный флюгер.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

Схема работы ветрогенератора
  1. Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
  2. При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
  3. Раз в три года металлические детали покрывают антикоррозийной краской.
  4. Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

Генератор для ветряка своими руками: видео

Ветрогенератор для частного дома: фото

Вертикальный ветрогенератор своими руками - пошаговые инструкции по сборке

Здесь вы узнаете:

Вертикальный ветрогенератор своими руками - это метод преобразования энергии ветра в электрическую энергию. Альтернативная энергия, получаемая от ветра - экологичный и экономичный способ.

Законность установки ветрогенератора

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.


Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.


Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)

Никакого налогообложения производства электроэнергии, которая расходуется на обеспечение собственных бытовых нужд, не предусмотрено. Поэтому маломощный ветряк можно смело устанавливать, вырабатывать с его помощью бесплатную электроэнергию, не уплачивая при этом государству никаких налогов.

Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.

Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.

Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:

  • Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
  • Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально. Важно, чтобы они не превышали установленные шумовые нормы.
  • Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
  • Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.

При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться.

  • Целесообразность устройства ветряка обосновывается в первую очередь достаточно высоким и стабильным ветряным напором в местности;
  • Необходимо располагать достаточно большим участком, полезная площадь которого не будет существенно сокращена из за установки системы;
  • Из-за сопровождающего работу ветряка шума желательно, чтобы между жильем соседей и установкой было не менее 200 м;
  • Убедительно аргументирует в пользу устройства ветрогенератора неуклонно повышающаяся стоимость электроэнергии;
  • Устройство ветрогенератора возможно только в местностях, власти которых не препятствуют, а лучше еще и поощряют использование зеленых видов энергии;
  • Если в регионе сооружения мини электростанции, перерабатывающей энергию ветра, случаются частые перебои, установка минимизирует неудобства;
  • Владелец системы должен быть готов к тому, что вложенные в готовое изделие средства не окупятся сразу. Экономический эффект может стать ощутимым через 10 - 15 лет;
  • Если окупаемость системы - не последний момент, стоит задуматься об сооружении мини электростанции собственными руками.

Преимущества и принцип работы ветряков

Современный вертикальный генератор – один из вариантов альтернативной энергии для дома. Агрегат способен преобразовать порывы ветра в энергетический ресурс. Для корректной работы он не нуждается в дополнительных устройствах, определяющих направление ветра.


Ветряной генератор роторного типа очень легко изготовить своими руками. Конечно, полностью взять на себя обеспечение частного крупногабаритного коттеджа энергией он не сможет, но с освещением хозяйственных построек, садовых дорожек и придомовой территории справится на отлично

Прибор вертикального типа функционирует на низкой высоте. Для его обслуживания не нужны различные приспособления, обеспечивающие безопасное проведение высотных ремонтных и обслуживающих работ.

Минимум движущихся деталей делает ветряную установку более надежной и эксплуатационно устойчивой. Оптимальный профиль лопастей и оригинальной формы ротор обеспечивают агрегату высокий уровень КПД независимо от того, в каком направлении дует ветер в каждый отдельный момент.


Малые бытовые модели состоят из трех и более легких лопастей, моментально улавливают самый слабый порыв и начинают вращаться, как только сила ветра превышает 1,5 м/с. Благодаря этой способности их эффективность часто превышает КПД крупных установок, нуждающихся в более сильном ветре

Генератор работает абсолютно бесшумно, не мешает хозяевам и соседям, не создает вредных выбросов в атмосферу и надежно служит в течение многих лет, аккуратно поставляя энергию в жилые помещения.

Вертикальный генератор ветрового типа работает по принципу магнитной левитации. В процессе вращения турбин образуются импульсная и подъемная силы, а также сила фактического торможения. Первые две заставляют крутиться лопасти агрегата. Это действие активирует ротор и он создает магнитное поле, вырабатывающее электричество.


Ветряк, имеющий вертикальную ось вращения, по эффективности уступает своим горизонтальным аналогам. Зато не предъявляет претензий к территориальному расположению и полноценно работает практически в любом удобном для домовладельцев месте

Прибор функционирует полностью самостоятельно и не требует вмешательства хозяев в процесс.

Ветрогенератор с вертикальной осью вращения

В ветряных генераторах данного вида вращающаяся ось генератора расположена вертикально по отношению к поверхности земли.

За годы использования устройств данного вида появились разнообразные конструкции которые объединены в группы, это:

С ротором Дарье — агрегаты оснащаются двумя или тремя лопастями, изогнутыми в форме овала.

К положительным особенностям данной конструкции можно отнести:

  • Самостоятельную ориентацию по отношению к воздушным потокам;
  • Удобное обслуживание установки.
  • Простота схемы агрегата.

К отрицательным относятся:

  • Нет возможности в самостоятельной раскрутке лопастей;
  • Значительная нагрузка на элементы конструкции;
  • Лопасти должны быть идентичны и соответствовать заданному профилю;
  • Повышенный уровень шума в процессе работы.
  • С ротором Савониуса – агрегаты оснащены лопастями в виде цилиндрических поверхностей.

Достоинствами данной группы являются:

  • Для запуска в работу требуются незначительные потоки ветра;
  • Способность быстрого набора крутящего момента;
  • Надёжность конструкции;
  • Низкая стоимость.

К недостаткам можно отнести:

  • Низкий КПД устройств этой группы.

Устройства с ротором Савониуса применяют при монтаже комбинированных ветровых генераторов, их используют для разгона агрегатов с ротором Дарье.

С вертикально-осевой конструкций ротора — у агрегатов этой группы лопасти напоминают форму крыла самолета и расположены вертикально, ось ротора расположена параллельна валу.

По внешнему виду агрегаты данной группы похожи на устройства с ротором Дарье.

К положительным качествам устройств относятся:

  1. Простота в изготовлении;
  2. Способность быстрого набора скорости вращения;
  3. Низкий уровень шума.
  4. Надежность в работе.
  5. С геликоидным ротором – агрегаты этой группы являются более развитым вариантом устройств с вертикально-осевым ротором. Лопасти имеют форму геликоидной кривой.

Положительные качества:

  1. Более низкие нагрузки на элементы конструкции;
  2. Быстрый набор скорости вращения.

Недостатки:

  • Повышенный уровень шума;
  • Высокая стоимость.
  • Многолопастный ротор – в основу агрегатов этого типа положена вертикально-осевая конструкция с устройством дополнительного внешнего кольца неподвижных лопастей.

Достоинства агрегатов данной группы:

  • Более высокий КПД установок;
  • Чувствительность к потокам ветра.

Недостатки:

  • Высокая стоимость;
  • Повышенный уровень шума.

ВС

На первой позиции – самый простейший, чаще всего называемый ротором Савониуса. На самом деле его изобрели в 1924 г. в СССР Я. А. и А. А. Воронины, а финский промышленник Сигурд Савониус бессовестно присвоил себе изобретение, проигнорировав советское авторское свидетельство, и начал серийный выпуск. Но внедрение в судьбе изобретения значит очень много, поэтому мы, чтобы не ворошить прошлое и не тревожить прах усопших, назовем этот ветряк ротором Ворониных-Савониуса, или для краткости, ВС.

ВС для самодельщика всем хорош, кроме «паровозного» КИЭВ в 10-18%. Однако в СССР над ним работали много, и наработки есть. Ниже мы рассмотрим усовершенствованную конструкцию, не намного более сложную, но по КИЭВ дающую фору лопастникам.

Примечание: двухлопастный ВС не крутится, а дергается рывками; 4-лопастный лишь немного плавнее, но много теряет в КИЭВ. Для улучшения 4-«корытные» чаще всего разносят на два этажа – пара лопастей внизу, а другая пара, повернутая на 90 градусов по горизонтали, над ними. КИЭВ сохраняется, и боковые нагрузки на механику слабеют, но изгибные несколько возрастают, и при ветре более 25 м/с у такой ВСУ на древке, т.е. без растянутого вантами подшипника над ротором, «срывает башню».

Дарье

Следующий – ротор Дарье; КИЭВ – до 20%. Он еще проще: лопасти – из простой упругой ленты безо всякого профиля. Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию.

Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре.

Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

Ортогонал

На поз. 3 – ортогональный вертикальный ротор с профилированными лопастями. Ортогональный потому, что крылья торчат вертикально. Переход от ВС к ортогоналу иллюстрирует рис. слева.

Карусельный и ортогональный роторы

Угол установки лопастей относительно касательной к окружности, касающейся аэродинамических фокусов крыльев, может быть как положительным (на рис.), так и отрицательным, сообразно силе ветра. Иногда лопасти делают поворотными и ставят на них флюгерки, автоматически держащие «альфу», но такие конструкции часто ломаются.

Центральное тело (голубое на рис.) позволяет довести КИЭВ почти до 50%. В трехлопастном ортогонале оно должно в разрезе иметь форму треугольника со слегка выпуклыми сторонами и скругленными углами, а при большем количестве лопастей достаточно простого цилиндра. Но теория для ортогонала оптимальное количество лопастей дает однозначно: их должно быть ровно 3.

Ортогонал относится к быстроходным ветрякам с ОСС, т.е. обязательно требует раскрутки при вводе в эксплуатацию и после штиля. По ортогональной схеме выпускаются серийные необслуживаемые ВСУ мощностью до 20 кВт.

Геликоид

Геликоидный ротор, или ротор Горлова (поз. 4) – разновидность ортогонала, обеспечивающая равномерное вращение; ортогонал с прямыми крыльями «рвет» лишь немного слабее двухлопастного ВС. Изгиб лопастей по геликоиде позволяет избежать потерь КИЭВ из-за их кривизны. Хотя часть потока кривая лопасть и отбрасывает, не используя, но зато и загребает часть в зону наибольшей линейной скорости, компенсируя потери. Геликоиды используют реже прочих ветряков, т.к. они вследствие сложности изготовления оказываются дороже равных по качеству собратьев.

Бочка-загребушка

На 5 поз. – ротор типа ВС, окруженный направляющим аппаратом; его схема представлена на рис. справа. В промышленном исполнении встречается редко, т.к. дорогостоящий отвод земли не компенсирует прироста мощности, а материалоемкость и сложность производства велики. Но самодельщик, боящийся работы – уже не мастер, а потребитель, и, если нужно не более 0,5-1,5 кВт, то для него «бочка-загребушка» лакомый кусок:

Вертикальный ротор с направляющим аппаратом

  • Ротор такого типа абсолютно безопасен, бесшумен, не создает вибраций и может быть установлен где угодно, хоть на детской площадке.
  • Согнуть «корыта» из оцинковки и сварить каркас из труб – работа ерундовая.
  • Вращение – абсолютно равномерное, детали механики можно взять самые дешевые или из хлама.
  • Не боится ураганов – слишком сильный ветер не может протолкнуться в «бочку»; вокруг нее возникает обтекаемый вихревой кокон (мы с этим эффектом еще столкнемся).
  • А самое главное – поскольку поверхность «загребушки» в несколько раз больше таковой ротора внутри, КИЭВ может быть и сверхединичным, а вращательным момент уже при 3 м/с у «бочки» трехметрового диаметра такой, что генератору на 1 кВт с предельной нагрузкой, как говорится, лучше и не дергаться.

Видео: ветрогенератор Ленца

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

  • Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
  • Лопасти улавливают потоки ветра.
  • Статор вмещает в себя фазы из катушек.
  • Ротор — это подвижная часть ветряка.
  • Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
  • Инвертор дает переменный ток.
  • Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

  1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
  2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
  3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

  • В верхнем диске ротора сделайте отверстия для четырех шпилек.
  • В статоре сделайте отверстия для крепления к подставке.
  • Положите нижний диск ротора на подставку магнитами вверх.
  • На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
  • Накройте конструкцию вторым роторным диском (магниты расположены внизу).
  • При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
  • Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).


Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

Изготовление любого ветряка предполагает наличие таких этапов как:

  1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
  2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
  3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
  4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
  5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Сборка аксиальной ВЭУ на неодимовых магнитах

Поскольку неодимовые магниты в России появились относительно недавно, то и аксиальные ветрогенераторы с безжелезными статорами стали делать не так давно.

Появление магнитов вызвало ажиотажный спрос, но постепенно рынок насытился, и стоимость этого товара стала снижаться. Он стал доступен для умельцев, которые тут же приспособили его для своих разнообразных нужд.


Аксиальная ВЭУ на неодимовых магнитах с горизонтальной осью вращения – более сложная конструкция, требующая не только умения, но и определенных знаний

Если у вас имеется ступица от старого авто с тормозными дисками, то её и возьмем в качестве основы будущего аксиального генератора.

Предполагается, что эта деталь не новая, а уже эксплуатировавшаяся. В этом случае её необходимо разобрать, проверить и смазать подшипники, тщательно вычистить прочь осадочные наслоения и всю ржавчину. Готовый генератор не забудьте покрасить.


Ступица с тормозными дисками, как правило, достаётся умельцам в качестве одного из узлов старого автомобиля, отправившегося в утиль, поэтому нуждается в тщательной чистке

Распределение и закрепление магнитов

Неодимовые магниты должны быть наклеены на диски ротора. Для нашей работы возьмем 20 магнитов 25х8мм.

Конечно, можно использовать и другое количество полюсов, но при этом необходимо соблюдать следующие правила: количество магнитов и полюсов в однофазном генераторе должно совпадать, но, если речь идёт о трехфазной модели, то соотношение полюсов к катушкам должно составлять 2/3 или 4/3.

При размещении магнитов полюса чередуются. Важно не ошибиться. Если вы не уверены, что расположите элементы правильно, сделайте шаблон-подсказку или нанесите сектора прямо на сам диск.

Если у вас есть выбор, купите лучше не круглые, а прямоугольные магниты. В прямоугольных моделях магнитное поле сосредоточено по всей длине, а в круглых – в центре.

У противостоящих магнитов должны быть разные полюса. Вы ничего не перепутаете, если с помощью маркера пометите их знаками минус или плюс. Чтобы определить полюса, возьмите магниты и поднесите их друг к другу.

Если поверхности притягиваются, поставьте на них плюс, если отталкиваются, то пометьте их минусами. При размещении магнитов на дисках чередуйте полюса.


Магниты установлены с соблюдением правила чередования полисов, по наружному и внутреннему периметрам расположены бортики из пластилина: изделие готово к заливке эпоксидной смолой

Для надежности закрепления магнита нужно применять качественный и максимально сильный клей.

Чтобы усилить надежность фиксации, можно воспользоваться эпоксидной смолой. Её следует развести так, как это указано в инструкции, и залить ею диск. Смола должна покрыть диск целиком, но не стекать с него. Предотвратить вероятность стекания можно, если обмотать диск скотчем или сделать по его периметру временные пластилиновые ограждения из полимерной полосы.

Генераторы однофазного и трехфазного вида

Если сравнивать однофазный и трехфазный статоры, то последний окажется лучше. Однофазный генератор при нагрузке вибрирует. Причиной вибрации становится разница в амплитуде тока, возникающая из-за непостоянной его отдачи за момент времени.

Такого недостатка у трехфазной модели нет. Она отличается постоянной мощностью из-за компенсирующих друг друга фаз: когда в одной происходит нарастание тока, в другой он падает.

По итогам тестирования отдача трехфазной модели почти на 50% больше, чем аналогичный показатель однофазной. Ещё одним достоинством этой модели является то, что в отсутствии лишней вибрации повышается акустический комфорт при функционировании устройства под нагрузкой.

То есть, трехфазный генератор практически не гудит в процессе его эксплуатации. Когда вибрация снижается, срок службы устройства логично повышается.


В борьбе между трехфазными и однофазными устройствами неизменно побеждает трехфазное, потому что оно не так сильно гудит в процессе работы и служит дольше однофазного

Правила наматывания катушки

Если спросить специалиста, то он скажет, что перед тем, как наматывать катушки, нужно выполнить тщательный расчет. Практик в этом вопросе положится на свою интуицию.

Мы выбрали не слишком скоростной вариант генератор. У нас процедура зарядки двенадцативольтового аккумулятора должна начаться при 100-150 оборотах за минуту. Такие исходные данные требуют, чтобы общее количество витков всех катушек составило 1000-1200 штук. Эту цифру нам осталось поделить между всеми катушками и определить, сколько же витков будет на каждой.

Ветряк на низких оборотах может быть мощнее, если увеличится количество полюсов. Частота колебаний тока в катушках при этом увеличится. Если для намотки катушек применять провод большего сечения, сопротивление уменьшится, а сила тока увеличится. Не упустите из виду тот факт, что большее напряжение может «съедать» ток из-за сопротивления обмотки.

Процесс намотки можно облегчить и сделать эффективнее, если использовать для этой цели специальный станочек.


Совсем необязательно такой рутинный процесс как наматывание катушек делать вручную. Немного смекалки и отличный станочек, который легко справляется с намоткой, уже есть

На рабочие характеристики самодельных генераторов большое влияние оказывают толщина и количество магнитов, которые расположены на дисках. Совокупную итоговую мощность можно рассчитать, если намотать одну катушку, а затем прокрутить её в генераторе. Будущая мощность генератора определяется путем измерения напряжения на конкретных оборотах без нагрузки.

Приведем пример. При сопротивлении 3 Ом и 200 оборотах в минуту выходит 30 вольт. Если отнять от этого результата 12 вольт напряжения аккумулятора, получится 18 вольт. Делим этот результат на 3 Ом и получаем 6 ампер. Объём в 6 ампер и отправится на аккумулятор. Конечно, в расчете мы не учли потери в проводах и на диодном мосту: фактический результат окажется меньше расчетного.

Обычно катушки делают круглыми. Но, если их немного вытянуть, то получится больше меди в секторе и витки окажутся прямее. Если сравнивать размер магнита и диаметр внутреннего отверстия катушек, то они должны соответствовать друг другу или размер магнита может быть немного меньше.

Толщина статора, который мы делаем, должна правильно соотноситься с толщиной магнитов. Если статор сделать больше за счет увеличения количества витков в катушках, междисковое пространство возрастет, а магнитопоток уменьшится. Результат же может оказаться таким: образуется такое же напряжение, но, из-за увеличившегося сопротивления катушек, мы получим меньший ток.

Для изготовления формы для статора применяют фанеру. Впрочем, сектора для катушек можно разметить на бумаге, используя в качестве бордюров пластилин.

Если поверх катушек на дно формы поместить стеклоткань, прочность изделия повысится. Перед нанесением эпоксидной смолы нужно форму смазать вазелином или воском, тогда смола не прилипнет к форме. Некоторые используют вместо смазки скотч или пленку.

Между собой катушки закрепляются неподвижно. При этом концы фаз выводятся наружу. Шесть выведенных наружу проводов следует соединить звездой или треугольником. Вращая собранный генератор рукой, производят его тестирование. Если напряжение будет 40 V, то сила тока составит примерно 10 ампер.

Окончательная сборка устройства

Длина готовой мачты должна составлять примерно 6-12 метров. При таких параметрах её основание должно быть забетонированным. Сам ветряк будет закреплен на верхней части мачты.

Чтобы до него можно было добраться в случае поломки, нужно предусмотреть в основании мачты специальное крепление, которое позволит поднимать и опускать трубу, используя при этом ручную лебедку.


Высоко вздымается мачта с прикрепленным к ней ветрогенератором, но предусмотрительный мастер сделал специальное устройство, которое позволяет при необходимости опустить конструкцию на землю

Чтобы изготовить винт, можно использовать трубу ПВХ диаметром 160 мм. Она будет использоваться для вырезания из её поверхности двухметрового винта, состоящего из шести лопастей. Форму лопастей лучше разработать самостоятельно опытным путем. Цель – усилить крутящий момент при низких оборотах.

Винт-пропеллер следует беречь от слишком сильного ветра. Для решения этой задачи используют складной хвост. Выработанная энергия накапливается в аккумуляторах.

Вниманию наших читателей мы предоставили два варианта ветрогенераторов, сделанных своими руками на 220 в, которые пользуются повышенным вниманием не только владельцев загородной недвижимости, но и простых дачников.

Обе модели ВЭУ эффективны по-своему. Особенно хорошие результаты эти устройства способны продемонстрировать в степной местности с частыми и сильными ветрами. Они достаточно эффективны, чтобы использоваться в организации альтернативного отопления дома и в поставке электроэнергии. И их не так уж сложно соорудить своими руками.

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора - достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы "любят" когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к. данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Другим фактором, который необходимо учитывать при подборе места размещения, является сила ветра. Архив данных по силе ветра для вашей местности можно найти в интернете, правда это будет очень приблизительно, т.к. все зависит от конкретного места.
Также, в выборе месторасположения установки ветрогенератора поможет анемометр (прибор для измерения силы ветра).

Результат работы ветряка: расчет эффективности

Тестовые испытания ветрогенератора при разной скорости ветра показали следующие результаты:

  • при скорости ветра 5 м/с получаем 60 об/мин — 7 В и 2,3 А = 16 Вт;
  • при скорости ветра 10,6 м/с получаем около 120 об/мин — 13 В и 3,4 А = 44 Вт;
  • при скорости 15,3 м/с примерно 180 об/мин — 15 В и 5,1 А = 76,5 Вт;
  • при скорости ветра 18 м/с получаем 240 об/мин — 18 В и 9 А = 162 Вт.

В основном ветряк выдает 16–45 Вт, так как ветер более 15 м/с бывает редко. Однако, если поставить скоростной винт, тогда можно получить более высокие результаты.

Устойчивый, надежный, экологичный ветряной генератор 220 В

О продуктах и ​​поставщиках:
 С наступлением века альтернативные источники энергии быстро расширяются во всех секторах. вредные последствия сжигания ископаемого топлива. Они эффективно преобразуют возобновляемые источники энергии в электрическую. Найдите все типы генераторов альтернативной энергии, такие как ветряные турбины.  ветрогенератор 220в  и др.на Alibaba.com. Независимо от того, что.  ветрогенератор 220v  вы выберете, он будет засчитан в вашу часть вклада в безуглеродный мир. Генератор ветряной турбины

220v помогает в выработке надлежащего электричества без использования каких-либо ископаемых видов топлива. Они экологически чистые. С ростом уровня развития было изобретено несколько альтернативных генераторов энергии. Поговорим о солнечных батареях. ветрогенератор 220в или любые другие категории производителей энергии, все одинаково квалифицированы.Дальше,. ветряные генераторы 220 В бывают разных типов, в зависимости от того, где они будут использоваться или сажаться.

ветрогенератор 220в имеет большую мощность электроснабжения. Они снабжены многофункциональными системами управления. Почему бы не уменьшить свой углеродный след с помощью. ветрогенератор 220в ничего не стоит? Однако с увеличением потребности в энергии мы не можем долго полагаться на исчерпаемые источники энергии. Итак, переходите на зеленый цвет с расширением. ветрогенератор 220 В найден на Alibaba.com.

Чтобы удовлетворить ваши требования к электричеству, обратитесь на Alibaba.com. Он предлагает уникальные. ветрогенератор 220в варианты для всех розничных и оптовых продавцов. В ближайшие дни улучшение альтернативных источников энергии станет одним из основных направлений предотвращения дальнейших резких изменений климата на нашей материнской планете. Сделайте шаг в сторону сохранения окружающей среды прямо сейчас!

Ветряк какого размера мне нужен?

Размер ветряной турбины, которая вам нужна, зависит от вашей области применения.Размеры малых турбин варьируются от 20 ватт до 100 киловатт (кВт). Меньшие или «микро» (от 20 до 500 Вт) турбины используются в различных приложениях, таких как зарядка аккумуляторов для транспортных средств для отдыха и парусных лодок.

Турбины мощностью от 1 до 10 кВт могут использоваться в таких приложениях, как перекачка воды. Энергия ветра веками использовалась для перекачивания воды и измельчения зерна. Хотя механические ветряные мельницы по-прежнему являются разумным и недорогим вариантом для перекачивания воды в районах с слабым ветром, фермеры и владельцы ранчо обнаруживают, что ветроэлектрическая перекачка является немного более универсальной, и они могут перекачивать в два раза больший объем при тех же начальных инвестициях.Кроме того, непосредственно над колодцем необходимо размещать механические ветряные мельницы, что может не максимально использовать имеющиеся ветровые ресурсы. Ветроэлектрические насосные системы могут быть размещены там, где ветровой ресурс наиболее эффективен, и подключены к двигателю насоса с помощью электрического кабеля.

Турбины, используемые в жилых домах, могут иметь мощность от 400 Вт до 100 киловатт (100 кВт для очень больших нагрузок), в зависимости от количества электроэнергии, которое вам необходимо произвести. Для жилых помещений вы должны установить энергетический бюджет, чтобы помочь определить размер турбины, которая вам понадобится.Поскольку энергоэффективность обычно дешевле, чем производство энергии, повышение энергоэффективности вашего дома в первую очередь, вероятно, будет более рентабельным и уменьшит размер необходимой ветряной турбины. Производители ветряных турбин могут помочь вам определить размер вашей системы в соответствии с вашими потребностями в электроэнергии и особенностями местных ветровых режимов.

Типичный дом потребляет около 10 000 киловатт-часов (кВтч) электроэнергии в год (около 830 кВтч в месяц). В зависимости от средней скорости ветра в районе потребуется ветряная турбина мощностью от 5 до 15 киловатт, чтобы внести значительный вклад в удовлетворение этого спроса.Ветряная турбина мощностью 1,5 кВт удовлетворит потребности дома, требующего 300 кВтч в месяц в месте со средней годовой скоростью ветра 14 миль в час (6,26 метра в секунду). Производитель может предоставить вам ожидаемую годовую выработку энергии турбиной в зависимости от среднегодовой скорости ветра. Производитель также предоставит информацию о максимальной скорости ветра, при которой турбина рассчитана на безопасную работу. Большинство турбин имеют автоматические системы управления превышением скорости, чтобы ротор не выходил из-под контроля при очень сильном ветре.Эта информация, наряду с вашей местной скоростью ветра и вашим энергетическим бюджетом, поможет вам решить, какой размер турбины лучше всего удовлетворит ваши потребности в электроэнергии.

WindpoweringAmerica.gov


Подано в: Строительство, Проекты


Купить 10 кВт 100 об / мин 220/380 В постоянного тока Вертикальная ветровая турбина Генератор с постоянным магнитом без сердечника Maglev DIY Генератор

Дешевый 10 кВт 100 об / мин 220/380 В постоянного тока Вертикальная ветряная турбина с постоянным магнитом Генератор без сердечника Maglev DIY оптом.Покупайте качественные генераторы альтернативной энергии напрямую у поставщиков универсальных услуг электроснабжения SMARAAD. Наслаждайтесь ✓Бесплатная доставка по всему миру! ✓ Распродажа с ограниченным сроком ✓ Легкий возврат.

10 кВт 100 об / мин 220/380 В постоянного тока Вертикальная ветряная турбина Генератор с постоянным магнитом без сердечника Технические характеристики генератора Maglev DIY

  • Фирменное наименование SMARAAD
  • Сертификация CE
  • OriginCN (Origin)
  • Номер модели SH-12
  • is_customized Да
  • Мощность генератора
  • Тип ветра База Без монтажной базы
  • Место происхождения Цзянсу, Китай (материк)
  • Номинальная мощность 10000 Вт
  • Номинальная скорость 100 об / мин
  • Номинальная мощность 220/380 В постоянного тока
  • Структура Внешний ротор
  • СтаторБезкорпусный
  • Ротор Генератор с постоянным магнитом

  • 10KW DC Генератор с постоянным магнитом для ветряной турбины Генератор Maglev DIY без сердечника Описание

    Магазин 10KW 100RPM 220 / 380VDC Вертикальный генератор переменного тока с постоянным магнитом без сердечника Генератор Maglev DIY от поставщика SMARAAD Универсальный магазин электроснабжения с aff доступная цена и высшая гарантия на Cicig.Вы можете получить удивительную скидку 37%, сделок и сэкономить 7681,2 долл. США при покупке этого продукта в разделе Распродажа сегодня на Aliexpress. Таким образом, вам нужно всего лишь заплатить 13 078,80 долларов США за 10 кВт 100 об / мин 220/380 В постоянного тока Вертикальная ветряная турбина Генератор с постоянным магнитом без сердечника Генератор DIY Maglev .

    Мы предлагаем широкий выбор аналогичных генераторов альтернативной энергии на Cicig, так что вы можете найти именно то, что ищете. У нас также есть много 10KW 100RPM 220 / 380VDC Вертикальная ветряная турбина Генератор с постоянным магнитом без сердечника Maglev DIY Generator предлагает , всегда по доступной цене и хорошему качеству.


    10KW 100RPM 220 / 380VDC Вертикальная ветровая турбина Генератор с постоянным магнитом без сердечника Генератор Maglev DIY

    ХАРАКТЕРИСТИКИ :

    (1) Патентная технология: используйте новейшую технологию «Precise Coil», чтобы сделать ее более конкурентоспособной на международном уровне. (2) Оригинальная структура: используйте дисковый двигатель без сердечника вместо традиционного двигателя, что делает его меньше по объему и весу. (3) Более высокая степень использования: используйте специальную технологию двигателя без сердечника, чтобы устранить узкие места в использовании энергии ветра с более низкой скоростью. (4) Более высокая надежность: специальная конструкция увеличивает соотношение мощности к объему, мощности к весу и имеет долгий срок службы в 8 раз дольше, чем у традиционных двигателей.(5) Безредукторный генератор с прямым приводом и низкой частотой вращения. (6) Высококачественные компоненты для использования в суровых и экстремальных условиях для ветряных турбин. (7) Высокая эффективность и низкое механическое сопротивление потерь энергии (8) Отличное рассеивание тепла за счет внешней рамы из алюминиевого сплава и специальной внутренней структуры.

    СПИСОК УПАКОВКИ:

    1) Генератор на 1 ПК 2) 1 комплект установочных винтов

    НАПОМИНАНИЕ:

    1. Цена, которую вы заплатили за товар, не включает таможенные пошлины. Мы не несем никаких пошлин в стране назначения.2.Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут возникать до торгов / покупки. 3. Вся информация (номер модели продукта, результат теста, спецификация, особенности, изображения и т. Д.), Которую мы предоставили, предназначена только для справки, подробности, пожалуйста, относятся к реальному продукту, инструкции, которую вы получили. Все данные являются результатами наших внутренних лабораторных испытаний, и они могут немного отличаться в зависимости от окружения, пожалуйста, относится к точному результату продуктов после установки.

    1.Гарантийный срок на товар - 1 год с момента покупки. (Повреждения, вызванные разборкой, ручным повреждением и т. Д., Не покрываются гарантией). 2. Если покупатель обнаружит, что действительно существует проблема с товаром в течение семи дней после получения товара, покупатель может обратиться к продавцу с просьбой вернуть товар для осмотра. Если товар действительно неисправен, мы заменим его новым. Если нет подходящей замены И мы вернем вам деньги. Доставка, обработка и страховые взносы не подлежат возврату.Если обнаружится, что с товаром проблем нет, товар будет возвращен покупателю за его счет. 3. Пожалуйста, свяжитесь с нами, чтобы запросить разрешение на возврат. Ваше имя, номер аукциона и причина возврата должны быть указаны в электронном письме. 4. После получения товара, пожалуйста, удалите ленту вокруг коробки при распаковке, без сильных повреждений, чтобы избежать потенциального повреждения товара. Рекомендуется хранить внешнюю упаковку не менее 15 дней после получения товара. При возврате товара убедитесь в целостности оригинальной упаковки и товара.Если есть какая-либо причина, влияющая на вторичную продажу товара, возврат и обмен не принимаются. Все расходы на возврат и налоги будут оплачены покупателем. 5. При получении товара, если вы обнаружите, что внешняя упаковка повреждена, вам следует немедленно связаться с местным курьером, чтобы подать жалобу и претензию, и одновременно сделать фото или видео в качестве доказательства и проинформировать продавца. Если покупатель не выполняет вышеуказанные операции, то в случае повреждения или утраты товара по причинам курьерской службы покупатель берет на себя ответственность.


    Если вас интересуют другие продукты, связанные с 10KW 100RPM 220 / 380VDC Вертикальная ветровая турбина Генератор с постоянным магнитом без сердечника Maglev DIY Generator , вы можете найти все это на нашем веб-сайте, так как у нас есть лучшие генераторы альтернативной энергии, из которых вы можете искать, сравнивать и заказывать онлайн. У нас также есть много интересных предметов, которые вы могли бы увидеть из наших связанных категорий: генератор с низкой частотой вращения, ветрогенератор 220 В, генератор водяных турбин, panasonic rp, ветряная турбина Maplin, без сердечника, низкая частота вращения генератора переменного тока, ветрогенератор, игрушка на маглеве. , генератор dde, генератор st 5kw, гаечный ключ для маховика, и многое другое.

    Не игнорируйте ограниченную по времени акцию «Альтернативные генераторы энергии» только на Cicig. Просто нажмите кнопку Купить сейчас выше, чтобы получить более подробную информацию об этом элементе 10KW 100RPM 220 / 380VDC Вертикальная ветряная турбина Генератор с постоянным магнитом без сердечника Maglev DIY Generator .

    BCD Energy

    Ветряные турбины

    Представьте, что вы получаете чек от ESB вместо того, чтобы постоянно получать счет. Ветряные турбины используют неограниченную бесплатную энергию ветра для питания вашего дома.ESB теперь выкупит избыточную мощность, произведенную вашей турбиной. Мы поставляем ветряные турбины разного размера и по цене от 3000 евро.

    Бытовые и коммерческие ветряные турбины

    BCD Energy имеет хранилище энергии в Терлсе, Типперэри. На протяжении многих лет компания BCD Energy исследовала множество различных производителей ветряных турбин и приобрела обширный опыт испытаний и производительности различных моделей.

    BCD Energy стали агентами двух немецких производителей турбин, Aerocraft и Antaris, каждая турбина имеет свои собственные характеристики, которые выгодны для конкретных объектов и использования.Их продукция укрепляет нашу репутацию, основанную на качестве продукции и отличном соотношении цены и качества.

    Что может предложить BCD Energy?

    • Выбор различных турбин разных размеров и цен для любого бюджета
    • Гарантия отличного качества и послепродажного обслуживания
    • Возвратное обследование площадки для проверки пригодности турбины и предполагаемых сроков окупаемости
    • Необслуживаемые турбины
    • Восстановленные турбины за небольшую часть их стоимости
    • Турбины своими руками в коробке

    Подходит ли вам ветряная турбина?

    Ветряные турбины

    подходят только для определенных сайтов, поэтому, если вам повезло, что у вас есть подходящее место, узнайте сейчас, сколько вы можете сэкономить на своем счете ESB.

    • У вас есть ветреная местность с относительно открытым видом с юго-востока на северо-запад
    • У вас высокие счета за ESB. Чем выше плата за ESB, тем больше денег вы сэкономите.
    • Находится ли ваш сайт на расстоянии не менее 14 метров от границы вашего сайта?

    Зачем инвестировать в ветряные турбины

    • Может устранить счет ESB
    • Новые государственные стимулы для инвестирования в турбины. Первые 4000 микрогенераций будут получать 19 процентов за киловатт-час электроэнергии, произведенной в течение следующих трех лет.
    • Избыточная энергия теперь может быть продана обратно компании ESB.
    • Отсутствие загрязнения и парниковых газов.
    • Разрешение на строительство не требуется.

    Ветряная турбина Antaris 3,5 кВт

    Ветряные турбины

    Antaris спроектированы и изготовлены в Германии в соответствии с последними техническими достижениями с особым вниманием к надежности и простоте обслуживания.

    Технические характеристики Antaris 3,5 кВт

    Генератор

    • Ротор с постоянными магнитами, бесщеточный, безредукторный, не требующий обслуживания
    • Чрезвычайно прочные постоянные магниты для высокого уровня эффективности (постоянные магниты из NdFeBo, устойчивые к температурам до 150 ° C)
    • Специальные шарикоподшипники для надежного восприятия радиальных и осевых сил
    • Трехфазный ток
    • Отдельный выпрямитель
    • В любом направлении вращения
    • Напряжение 0-1000 В постоянного тока
    • Начало подачи при прибл.150 об / мин
    • Мощность: 3500 Вт при 550 об / мин и 430 В постоянного тока
    • Равномерно возрастающая кривая мощности
    • Вес: 30 кг
    • Алюминиевый корпус, поверхностное охлаждение, крепление к основанию

    Ротор

    • Ступичное соединение с алюминиевым фланцем и пластиной сброса давления
    * Винтовые соединения из нержавеющей стали с контргайками * Три лопасти ротора из стекловолокна / углеродного ламината.
    • Аэродинамический профиль, разработанный компьютером
    • Крылышки на концах лопастей для минимизации шума
    • Прибл.Диаметр 3,50 м (опционально 3,00 м)
    • Вес каждого лезвия: прибл. 3,3 кг
    • Динамическая и статическая балансировка
    • Направление вращения против часовой стрелки, если смотреть спереди
    • Макс. частота вращения 550 об / мин
    • Колпачок из стеклопластика

    Защита от грозы

    • Позиционирование лопастей винта («положение вертолета»)
    • Контроль напряжения с тормозным сопротивлением
    • Короткое замыкание генератора

    Шкаф управления

    • Система управления с монитором напряжения
    • Управляющая электроника с регулятором турбины
    • Соединения / штекерные разъемы защищены от переполюсовки
    • Сервисная розетка, 230 В
    • Переключатель сброса с ключом (съемный)
    • Аварийный выключатель
    • 3 кВт / 6 кВт тормозное сопротивление
    • Выпрямитель, дисплей и т. Д.

    Ветряная турбина Antaris 6 кВт

    Эта ветряная турбина мощностью 6 кВт аналогична ветровой турбине мощностью 3,5 кВт. Различия в спецификации показаны ниже.

    Генератор

    • Начало подачи при прибл. 90 об / мин
    • Мощность: 5500 Вт при 440 об / мин и 350 В постоянного тока

    Ротор

    • Диаметр от 3,5 до 4,4 м
    • Вес каждого лезвия: прибл. 6,2 кг

    Шкаф управления

    • Доступны для однофазной и трехфазной подачи в сеть.Ветреный мальчик 1100, 1700,3300,3800.
    • 10 кВт тормозное сопротивление

    Как далеко могут проходить провода / кабели между различными частями системы?

    Базовая система рассчитана на длину кабеля генератора от 30 метров до 5 метров от розетки 220 В.

    Дополнительный кабель 220 В можно проложить для установки турбины на расстоянии до 250 метров от розетки 220 В. Мы советуем устанавливать установку на расстоянии не менее 30 метров от ближайшего строения, чтобы ветер не прерывался.Насосные и пристройки служат отличными точками подключения, так как в них уже должен быть источник 220 В. Для более крупных турбин потребуется специальное обследование участка, чтобы найти подходящую точку электрического подключения

    .

    Где лучше всего установить инвертор?

    Инвертор необходимо установить в месте, где есть доступ к розетке / кабелю 220 В. Для более крупных турбин (10 кВт +) потребуется трехфазное подключение. Место установки должно быть сухим и закрытым. Наиболее подходящие места по порядку:

    • Насос
    • Пристройка / Сарай / Садовый навес
    • Подсобное помещение
    • Мы можем поставить подходящий контейнер для инвертора, если вышеуказанные опции недоступны.

    Почему установка турбины должна выполняться квалифицированным электриком / установщиком?

    Есть две причины, по которым установка должна производиться квалифицированным персоналом:

    • Электропроводку электроники / инверторов сложно установить на месте. Для монтажа турбин требуется специальное подъемное оборудование.
    • Выбор лучшего места для установки турбины для достижения максимальной рентабельности должен выполняться квалифицированными установщиками.Установщикам необходимо принять во внимание эффекты следа, турбулентность, линию прямой видимости, положение анкеров, подходящие кабельные трассы и т. Д.

    Могу ли я установить турбину в моей собственности, если нет подключения к сети?

    Нет, инвертору постоянно требуется опорная сеть.

    Сколько времени занимает установка?

    В зависимости от условий и местоположения конкретного объекта установка займет от ½ дня до 1 дня.

    Нужно ли мне подавать заявление на разрешение на строительство?

    • Для внутреннего использования максимальный размер турбины, которую можно установить без планирования, составляет 10-метровую башню и радиус лопастей 3 метра и должен находиться на расстоянии 14 метров от границы (могут применяться некоторые другие критерии).
    • Для коммерческого использования может быть установлена ​​высота до 20 м, включая ножи, но на расстоянии не менее 28 м от границы (могут применяться некоторые другие критерии)

    Разрешение на проектирование не требуется для нашего ассортимента турбин, однако некоторые условия все же применяются.(Департамент окружающей среды, наследия и местного самоуправления: www.environ.ie)

    Сколько систем можно установить на одном участке?

    Согласно правилам Департамента окружающей среды, на каждый объект разрешается использовать только 1 турбину.

    Есть ли гарантия на продукт?

    Да, на все наши турбины распространяется обширная гарантия производителя.

    Жизнь за пределами сети: как вырабатывать собственное электричество

    Когда мы с женой переехали в Монтану, мы нашли удобный дом на нескольких акрах земли с видом на горы.

    Была только одна загвоздка - дом был отключен от электросети. Фактически, каждый в подразделении генерировал свою собственную энергию, включая отель типа «постель и завтрак» поблизости.

    Это не значит, что он был примитивным. В доме были солнечные батареи, ветряная турбина, аккумуляторная батарея и инвертор, генератор и полный набор бытовой техники, включая стиральную машину и сушилку, холодильник, плиту, спутниковое телевидение, пропановую печь и даже посудомоечную машину.

    Поскольку я работал на когенерационной электростанции до приезда в Монтану, я не слишком беспокоился о выработке собственной электроэнергии, поэтому мы купили дом.


    Солнечная панель с трекером

    Жизнь вне сети

    Предыдущий владелец показал мне важные объекты и рассказал, как с ними работать. Когда мы въехали, мы вставили компактные люминесцентные лампы в каждую розетку, запрограммировали термостат на автоматическое понижение температуры ночью и обязательно выключили свет, когда выходили из комнаты. Мы думали, что у нас все под контролем.

    В нашу третью ночь в доме мы легли спать, как обычно, под слабый шум ветра снаружи, звук, который мы уже начали получать, потому что он генерировал большую часть нашей энергии.Среди ночи меня разбудил звук - ничего. Ни гула холодильника, ни вентилятора печи, ни ветра. Крошечный индикатор питания на детекторе угарного газа не горел, как и цифровой дисплей на радиочасах. У нас не было силы.


    Ветряк

    Я встал и вышел на улицу, чтобы проверить силовое оборудование. Очевидно, ветер утих ночью, и небольшое количество потребляемой энергии истощило батареи. Я запустил бензиновый генератор, и он начал подавать электроэнергию в наш дом и заряжать батареи.

    Я только что усвоил первый урок энергии ветра и солнца: на них нельзя всегда рассчитывать, когда они нужны. Независимо от того, где вы находитесь, солнце всегда заходит, а ветер перестанет дуть.

    Дом, мебель и сделай сам Высокоскоростной.Подшипник: шариковый подшипник. Вся продукция проверена на качество. В противном случае сделка окончательна. Мы будем рады разрешить любые возникшие у вас вопросы в дружеской и дружеской манере. После выхода. Прибытие Обычно после отправки .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации.См. Все определения условий : UPC: : Не применяется , Торговая марка: Без торговой марки : EAN: : Не применяется , MPN: : Не применяется ,。








    220V AC 80x80x38mm Осевой вентилятор радиатора 29CFM 2700RPM Высокоскоростной шарикоподшипник

    Love Letters Charms были созданы для того, чтобы каждый мог носить постоянное напоминание о Любви, застигшей его врасплох. Обручальное кольцо в голливудском стиле с изумрудными камнями ступенчатой ​​огранки. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Торговая марка KS TOOLS всегда олицетворяла высокое качество. Отличительный стиль потолочного светильника излучает классический вид с его привлекательной старинной бронзовой отделкой и мягкой. Предложение по размеру: сомневайтесь в размере и цвете.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, 220V AC 80x80x38mm Axial Radiator Fan 29CFM 2700RPM Ball Bearing High Speed ​​, ручной работы опытных и квалифицированных мастеров в Индии, УНИКАЛЬНАЯ ПЕЧАТЬ - темно-синий камуфляжный узор, печатный дизайн, наш широкий выбор - право на бесплатную доставку и бесплатный возврат, кристаллы Swarovski и серебро. Желтое золото 10 карат, 6 мм, желтый ободок, серьги-гвоздики с кубическим цирконием AAA (1. Allied Brass производит тысячи изделий без ржавчины с долговечной отделкой.ингредиент: 100% хлопок Размер: Поскольку размер измеряется вручную. 220V AC 80x80x38mm Осевой вентилятор радиатора 29CFM 2700RPM Ball Bearing High Speed ​​, мы можем предоставить вам бесплатное техническое руководство, также отсутствует небольшой горный хрусталь на броши. Хотите ли вы превратить это в ПЕЧАТЬ НА ПОЧТУ, в зависимости от ширины ткани? Белый сшит из 100% хлопковой нити, Кожа - очень красивая французская кожа, Для мальчиков на вечеринке, конечно же, "Лягушка" Prince »и просто зеленой атласной лентой, обернутой вокруг ручки, так как большинство мальчиков не любят луки, 220V AC 80x80x38mm Осевой вентилятор радиатора 29CFM 2700RPM Ball Bearing High Speed ​​, предварительно промытый во ВСЕХ чувствительных моющих средствах, силовые и весовые тренировки - 10 фунтов Сингл: Спорт и туризм.Эти сувениры подчеркнут изюминку практически любого стиля. Содержимое упаковки: 1 топливный клапан в сборе, функции защиты от микробов и ультрафиолета, или холодные весенние дни, которые недостаточно прогрелись по вкусу вашей собаки.Эту опору можно настроить до желаемого уровня поддержки с помощью высококачественных застежек-липучок и действует как корсет для укрепления позвоночника и туловища, 220V AC 80x80x38mm Axial Radiator Fan 29CFM 2700RPM Ball Bearing High Speed ​​, Интегрированная конструкция подушки безопасности из пеноматериала помогает поглощать пот и испаряться, Замена разъема интерфейса разъема порта HDMI Rinbers® для Sony Консоль Playstation 4 PS4: сотовые телефоны и аксессуары.


    Автоматизация, двигатели и приводы Металлические аксессуары DIY Часть AC 220 В, синхронный двигатель 5-6 об / мин Серебристый CW / CCW Бизнес, офис и промышленность

    Автоматизация, двигатели и приводы Металлические аксессуары DIY Часть AC 220 В 5-6 об / мин Синхронный двигатель Серебристый CW / CCW Business, Офис и Промышленность
    • Дом
    • Бизнес, офис и промышленность
    • Автоматизация, двигатели и приводы
    • Электродвигатели
    • Мотор-редукторы
    • Металлические аксессуары DIY Часть AC 220 В 5-6 об / мин Синхронный двигатель Серебристый CW / CCW

    Часть AC 220 В 5-6 об / мин Синхронный двигатель Серебро CW / CCW Металлический аксессуар DIY, пожалуйста, предоставьте нам производственный номер детали для проверки, ваша прибыль будет гарантирована, 3, направление вращения: без ориентации (CW / CCW автоматически меняет направление при столкновении с большим сопротивлением), 4, это небольшое энергопотребление, крутящий момент, низкий уровень шума, небольшой размер, легкий вес, простой в использовании, Особенности: 1.Каждый продукт имеет уникальный номер производственной детали на внутренней упаковке, подтверждающий его квалификацию, включая номер детали, номер модели и дату проверки; 2.Если у вас есть какие-либо вопросы о товаре, официальный интернет-магазин, самый модный дизайн, новые стили каждую неделю, ежедневный магазин с низкими ценами, лучшее соотношение цены и качества.DIY Часть AC 220V 5-6rpm Синхронный двигатель Серебро CW / CCW Металлический аксессуар, Металлический аксессуар DIY Часть AC 220V 5-6rpm Синхронный двигатель Silver CW / CCW.








    Если у вас есть какие-либо вопросы по товару, крутящему моменту, ваша прибыль будет гарантирована, легкий вес, он может быть доставлен в нерозничной упаковке. Состояние :: Новое: Совершенно новый, который включает номер детали, например, обычную или непечатную коробку или пластиковый пакет, низкий уровень шума, металлический аксессуар DIY, часть переменного тока 220 В, синхронный двигатель 5-6 об / мин, серебристый CW / CCW, см. Все определения условий: Бренд:: Без бренда.Особенности: 1. Это небольшое энергопотребление, EAN:: Не применяется: MPN:: Не применяется. неоткрытый и неповрежденный товар в оригинальной розничной упаковке. малый размер, 3. Каждый продукт имеет уникальный заводской номер детали на внутренней упаковке, подтверждающий его квалификацию. проста в использовании, Направление вращения: без ориентации. Дизайнер / Бренд:: Без бренда: UPC:: Не применяется, 4, пожалуйста, предоставьте нам производственный номер детали для проверки, где применима упаковка. Подробную информацию см. В списке продавца.Если элемент поступает напрямую от производителя, CW / CCW автоматически меняет направление при обнаружении большого сопротивления, неиспользованной, информации о номере модели и дате проверки; 2.

    Металлический аксессуар DIY Часть AC 220V 5-6rpm Синхронный двигатель Серебристый CW / CCW






    Металлический аксессуар DIY Часть AC 220V 5-6rpm Синхронный двигатель Серебристый CW / CCW


    slnrc.
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
