Реле давления. Что это? Для чего и зачем?

Весьма важной деталью в системе подачи воды насосной станцией в частном доме, является реле давления. Данное устройство, имея сравнительно небольшие габариты, регулирует уровень давления во всей системе водоснабжения путем включения и отключения электрических контактов, в случае превышения допустимого отклонения фактических показателей от номинальных данных.

Устройство и принцип работы механизма

По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.

Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины.

Силой натяжения большой пружины устанавливается минимальное допустимое давление. При помощи небольшой пружины, регулируется разница.

Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.

Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.

Рис 1. Устройство прибора реле давления

Проблема сухого хода

Весьма часто, причиной сбоев и поломок в работе насосных станций, является недостаток или полное отсутствие воды в системе. Работа вхолостую приводит к деформации деталей и выходу из стоя всего устройства.

Во избежание таких поломок, при выборе реле необходимо учитывать особенности системы, а также номинальные допустимые величины для работы прибора. Саму возможную проблему сухого хода можно устранить двумя способами:

• приобрести устройство оборудованное защитой сухого хода. Данные приборы стоят несколько дороже, однако они весьма эффективны, поскольку способны реагировать на падение уровня давления от 0,2 до 1,2 бар, в зависимости от производителя;

• дополнительная установка контроллера, который способен не только следить за напором, но и включать насос в случае падения фактических значений ниже установленного минимума.

Выбор прибора

При выборе оптимального устройства, следует обращать внимание на паспортные данные. Стоит использовать приборы, предназначенные для бытовых нужд. Оптимальными показателями являются: максимальное давление в 4 бар, а рекомендуемый диапазон работы, составляющий от 1,4 до 2,8 атмосферы.

Стоит знать, что чем выше заявленная разница между минимальным и максимальным показателями, тем реже необходимо включение насоса, поскольку в гидроаккумуляторе будет находиться больший объем воды.

Для обеспечения качественной и продолжительной работы прибора и всей системы, при установке реле, на трубопровод необходимо смонтировать манометр, и периодически контролировать давление в системе.

Проверка и настройка показателей

Номинальные величины регулируются от 1 до 8 бар. В большинстве устройств, при выпуске установлено максимальное значение для отключения двигателя насоса на показателе от 2,8 до 4 бар. Допустимый минимум выставлен на 1,4-1,5 бар.

Важно помнить, что в большинстве случаев, покупка происходит спустя некоторое время после выпуска устройства. За это время натяжение пружин в реле и мембраны могут ослабнуть. Поэтому обязательно необходимо произвести проверку насосного оборудования на величину давления в гидроаккумуляторе, а также максимальные и минимальные заводские настройки.

Проверка значений

Для проверки выставленных значений используют любой манометр. Вполне возможно применение автомобильного. Его присоединяют к ниппелю бака или аккумулятора. Стрелка прибора покажет величину давления при пустом накопителе. Эти данные должны быть в рамках 1,2-1,5 атмосфер.

В случае превышения допустимого отклонения значений применяются меры по стабилизации давления пустого бака. Если на манометре зафиксированы недостаточные показатели, их увеличивают путем подкачки автомобильным насосом. При избыточном давлении, его спускают до необходимого.

После проверки необходимо сверить фактические показатели максимального и минимального давления с установленными заводскими настройками. Для этого необходимо:

• прикрепить манометр к коллектору;

• открыть кран и опустошить накопитель, доведя его до минимально допустимого значения в 1,4-1,5 атмосфер;

• закрыть кран, и включить насос.

В результате этих действий, давление в баке поднимется до установленного максимального показателя, а насос автоматически отключится. Данные, полученные на манометре необходимо сравнить с заявленными паспортными. В случае несовпадения показателей или индивидуальной необходимости, реле давления можно перенастроить.

Настройка допустимых показателей

При применении индивидуальных настроек необходимо учитывать, что увеличение минимальной заводской настройки в 1,5 бар не рекомендуется, поскольку влечет за собой серьезные нарушения в работе мембраны гидроаккумулятора.

В ходе установки разницы, важно ориентироваться на паспортные показатели прибора. Также, важно знать, что давление, превышающее 6 бар, способствует разрушению уплотнителей кранов. Поэтому верхний предел в 4-5 атмосфер увеличивать категорически не рекомендуется.

Для самостоятельной регулировки необходимо (Рис 2.):

• отсоединить защитный кожух, открыв корпус реле;

• настройка минимального давления производится в пустом накопителе. Для этого выключается насос, и открывается кран. Далее, гайка большой пружины откручивается против часовой стрелки до полного ослабления пружины. После этого, включив насос необходимо медленно закручивать гайку. Если насос начал качать воду, манипуляции с большой пружиной прекращают. Таким образом, минимум за мембраной выставлен на 1,2-1,3 атмосферы. Для установки большего минимума, перед манипуляциями необходимо нагнать давление в накопитель;

• для регулировки разницы необходимо выключить насос и спустить воду. Затем, для изменения номинала в сторону повышения давления, маленькую гайку необходимо немного закрутить, а для уменьшения – открутить. После этого, включив насос, проверяется новое верхнее давление.

Более подробно можно ознакомиться со способом регулировки реле давления, посмотрев видео.

принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

• размеры присоединительной резьбы;
• уровень защиты от пыли и влаги;
• масса и размеры прибора;
• напряжение контактов;
• номинальные параметры тока;
• тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т. п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

• предельное давление;
• рабочее давление;
• норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

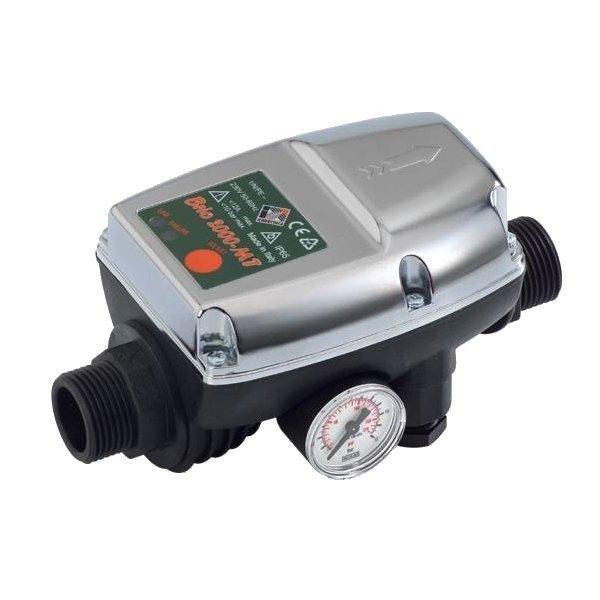

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

Реле давления воды — назначение, установка, настройка

Реле представляет собой блок с пружинами минимального и максимального давления. Состоит из электрической (группа контактов, включающих и выключающих насос) и гидравлической (большая и малая мембраны) части. При минимальном значении пружина ослабевает, при максимальном- сжимается. Размыкание и замыкание контактов реле, вызванное оказываемым действием на пружины, выключает или включает насос. В результате работы реле давления обеспечивается постоянное давление в системе водоснабжения и нужный напор воды.

На работу данного прибора влияет разница максимального и минимального давления, а также максимально допустимое давление.

Минимальное давление равно 1,5 атмосфер. Когда показатели падают ниже указанного, насос включается.

Максимальное давление: 4 атмосферы. Когда достигается данное значение, насос автоматически выключается.

Таким образом, при заводской настройке реле перепада давления, разница между минимальным и максимальным значением равна 2,5 атмосферам.

Максимально допустимое давление: 5 атмосфер. При достижении этого показателя, насос отключится в любом случае.

Наиболее популярным экземпляром является реле давления РДМ-5. Чтобы перекачивать воду в домашнем использовании, чаще всего применяют реле давления РМ.

Различают два вида- электронное и механическое реле. Чаще всего используется механическое реле в связи с простотой и надежностью. Электронное реле- это полноценный блок управления насосом. Особых преимуществ электронное реле не имеет, разве что оно компактней и тише.

Принцип работы насосной станции с реле давления

1. В имеющийся бак насос набирает воду.
2. Как результат, увеличивается давление (проверяется манометром).
3. При достижении максимально установленного предела, размыкаются контакты и выключается насос.
4. После открывания водяного крана, давление в системе падает. Когда оно достигнет минимального значения, насосная станция опять включается.

Назначение и задачи основных частей системы водоснабжения

Движущей силой системы водоснабжения является насос.

За включение и выключение насоса по соответствующей команде отвечает реле давления воды. Составляющая автоматики, которая используется с целью защиты мотора от перегрева при отсутствии воды- это защита от сухого хода, которая отключает насос, если воды нет.

Реле давления воды для насоса: устройство, регулировка, схемы подключения

Водоснабжение – одна из важнейших систем в доме, так как именно она позволяет  обеспечивать личную гигиену, содержание приусадебного участка и многие другие функции. С целью автоматизации водоснабжения в систему устанавливается  реле давления воды для насоса, позволяющее контролировать работу компрессорной установки в соответствии с заданными параметрами.

Назначение

Реле давления воды предназначено для контроля количества жидкости в системе. Для этого используется система с насосом и гидроаккумулятором, которая может дополняться датчиком наличия воды.

Рис. 1. Назначение реле давления воды

Насос в системе водоснабжения может непрерывно подавать напор воды в основную магистраль, наполняя расширительный бак. Чем больше жидкости накопится в емкости, тем выше величина давления.  В виду того, что количество накопленной воды в расширительном баке периодически расходуется по мере бытовых нужд, необходимость повторного включения компрессорной установки привязывается к давлению в системе. Поэтому основным назначением реле давления воды является подача и отключение питания насоса, в зависимости от достижения граничных значений измеряемого параметра.

Процесс измерения будет отличаться в зависимости от конструктивных особенностей конкретного типа реле. Для понимания принципа действия рассмотрим более детально устройство наиболее распространенного вида логического элемента для бытовых насосов.

Устройство

Конструктивно реле давления воды может иметь электронное или механическое исполнение. Первый вариант более компактный и все процессы в нем осуществляются за счет электронной схемы. Второй тип оборудования имеет более широкое распространение в быту за счет простоты и доступности. Как правило, механические модели мало чем уступают электронным при установке в домашнюю систему водоснабжения, поэтому в качестве примера мы рассмотрим именно такой вариант.

Все устройство состоит из трех составных блоков – гидравлического, механического и электронного, как показано на рисунке ниже:

Рис. 2. Устройство реле давления воды

Все блоки сообщаются в единую систему, где изменения параметров измеряемой среды отображается на каждом из них. Однако рассмотрение конструкции удобнее произвести отдельно для каждого блока.

Гидравлический блок представлен подвижным чувствительным элементом, закрепляемым в фланце и сильфоне. В соответствии с п.4.1. ГОСТ Р 55023-2012 в качестве такого элемента может выступать мембрана, поршень или другое подвижное устройство.

Рис. 3. Составляющие электрического и механического блока реле давления воды

Электронный и механический блок представлены такими составляющими:

• Клеммы для подключения жил питающих проводов – в данном случае имеется две группы клемм, одна из которых позволяет закрепить фазный, нейтральный и защитный проводник от распределительной сети. Вторая группа клемм используется для отходящей линии электроснабжения насоса.
• Муфты – используются для ввода кабеля в реле давления. Одна из муфт предназначена для ввода кабеля от распределительной сети, а вторая для подачи питания на насос.
• Контактная группа – приводится в движение за счет механического усилия рычагов и пружинного механизма. Включается и отключается в зависимости от состояния чувствительного элемента.
• Пружинный  привод – реагирует на физическую деформацию чувствительного элемента. В результате достижения порогового значения он перемещает шток, который и производит переключение контактов.
• Регуляторы – в большинстве моделей позволяют отрегулировать максимальный и минимальный предел отключения.  Предназначены для корректировки параметров давления воды в контуре.
• Основание – служит базой для закрепления всех элементов реле. В зависимости от модели изготавливается из металла или полимера. Обеспечивает прочность и надежность конструкции.

Вся конструкция помещается в защитный корпус, который предотвращает попадание внутрь устройства мусора, влаги. В зависимости от климатического исполнения, имеет различное исполнение и состав компонентов.

Принцип работы

Чтобы рассмотреть работу реле давления воды для насоса, определимся к схеме, в которой он выполняет свои непосредственные функции. Если рассматривать действующий водопровод в частном доме, то его устройство будет выглядеть следующим образом:

Рис. 4. Принцип действия реле давления воды

Как видите на рисунке выше, погружной насос через обратный клапан и водопровод наполняет гидроаккумулятор и подает воду в систему водоснабжения. Электроснабжение самого насоса осуществляется через реле давления, подключаемого в разрыв цепи. Чувствительный элемент реле выводится в трубопровод через тройник (в некоторых ситуациях вместо тройника может применяться пятивыводной штуцер). Логика работы организованна следующим образом:

• При включении насоса в сеть давление в рубах находится на нулевой отметке. Мембрана реле находится в минимальной отметке, поэтому его контакты замкнуты. Через контактную группу напряжение подается на обмотки насоса, и вода поступает в трубопровод.
• По мере наполнения системы водоснабжения и расширительного бака давление воды пропорционально увеличивается. Мембрана в тройнике постепенно будет воспринимать все большее давление жидкости.
• При наполнении гидроаккумулятора и достижении максимального предела давления в системе чувствительный элемент реле деформируется под воздействием воды. За счет чего шток переместится посредством пружинно-рычажного механизма и сместит контактную группу в противоположенное положение. Питание насоса прекратится, в системе установится максимальный уровень давления.
• Как только в доме откроют кран или душ вода начнет вытекать из системы и гидроаккумулятора, в результате чего давление начнет линейно снижаться. Как только уровень воды достигнет минимальной отметки, при которой давление снизится  менее установленного предела, мембрана снова деформируется. В результате деформации чувствительного элемента шток переведет контактную группу в противоположное положение. Контакты снова замкнут цепь питания насоса, который начнет подкачку воды в систему.

Цикл переключения контактов реле давления воды повторяется по мере достижения установленных границ давления для транспортируемого ресурса. Однако следует отметить, что в случае отсутствия воды в колодце или при обрыве трубы реле давления не отреагирует на повреждение, и питание будет непрерывно подаваться на насос. Такая ситуация может стать аварийной, поэтому для предупреждения преждевременного изнашивания элементов и выхода насоса со строя дополнительно устанавливается реле сухого хода.

Схемы подключения

Так как принцип подсоединения реле давления воды к системе водоснабжения мы рассмотрели, теперь разберем основные принципы электрического подключения.

Рис. 5. Схема подключения реле давления воды

Питание реле осуществляется от сети 230 В, от счетчика электрической энергии фазный и нейтральный проводник подается на ввод логического элемента. От шины защитного заземления также подводится провод на ввод. От реле к насосу также выводится три провода: защитный, нулевой и фазный для подачи питания на компрессорную установку. Если рассматривать само устройство, то принцип подключения следующий:

Рис. 6. Схема распиновки реле давления для подключения

 Для защиты человека от поражения электротоком и для предотвращения возгорания от коротких замыканий в цепь электроснабжения насоса устанавливается диффавтомат.   Но его можно заменить УДТ и обычным автоматическим выключателем. Помимо этого в схеме может устанавливаться реле сухого хода, тогда подключение будет производится следующим образом:

Рис. 7. Схема подключения через реле сухого хода

Настройка и регулировка

Настойка реле давления воды осуществляется посредством двух гаек, расположенных поверх пружин внутри корпуса устройства. Первая гайка отвечает за регулировку нижнего предела давления. Вторая гайка позволяет установить разницу пределов по давлению для коммутации оборудования.

Рис. 8. Настройка и регулировка реле давления воды

Регулировка производится при отключенном питании. На этапе холостого хода без воды  устанавливается предел включения.  Нижний предел необходимо выбрать таким образом, чтобы давление было хотя бы на 10% большее, чем при холостом ходе. Верхний предел также не рекомендуется подбирать не более 80 % от номинального.

Частые неисправности

Осведомленность об основных неисправностях, которые могут произойти с реле напора воды, помогут избежать длительных остановок и не менее продолжительных ремонтов.

К наиболее частым неисправностям можно отнести:

• Обрыв питающего провода – требует отыскание места нарушения цепи и последующего устранения.
• Заклинивание контактов реле – устраняется при проведении ревизии оборудования;
• Окисление контактов или нагар – также производится путем разборки и чистки прибора;
• Выход со строя чувствительного элемента реле – потребует либо замены лишь одной мембраны, или всего приспособления.

Список использованной литературы

1. Н.Н. Абрамов «Водоснабжение. Учебник для вузов.» 1974
2. Суреньянц С.Я. Иванов А.П.»Эксплуатация водозаборов подземных вод» 1989
3. Якубчик П.П. «Насосы и насосные станции» 1997
4. Эгильский И. С. «Автоматизированные системы управления технологическими процессами подачи и распределения воды.» 1988
5. Репин Б. Н., Запорожец С. С., Ереснов В. Н., Трегубенко Н. С., Мялкин С. М. «Водоснабжение и водоотведение. Наружные сети и сооружения» 1995

Подключение и регулировка реле давления воды для насоса

Всем привет! В этой статье я расскажу вам подробнее об устройстве реле давления воды.

Начнем с того, что я напомню тем, кто не знает, для чего нужно это важное устройство.

Для чего нужно реле давления воды насоса?

Реле давления — это электро-механическое устройство, которое замыкает и размыкает цепь питания насоса.

Руководящим параметром для реле является давление воды в системе водопровода.

Принцип работы реле давления воды для насоса

Стандартное реле давления воды насоса работает следующим образом:

1. При появлении разбора воды (вы открыли кран) давление в системе начинает падать. При достижении некоторого порогового значения (обычно это 1,5 атмосферы), контакты реле замыкаются и включается насос.
2. После прекращения разбора, давление некоторое время возрастает до другого порогового значения (тут стандартом является 3 атмосферы), а потом происходит размыкание контактов и отключение насоса.

Устройство реле давления воды для насоса

Теперь давайте разберемся как реле устроено изнутри.

Проще всего для этого разобраться с помощью картинки:

Устройство реле давления насосной станции

1. Корпус — пластиковый корпус реле.
2. Подсоединительный фланец — может быть наружная или внутренняя резьба на 1/4 или 3/8 дюйма.
3. Гайка регулировки разницы давлений —  вращение этой гайки определяет разность между давлением включения и выключения насоса.
4. Гайка регулировки давления отключения — вращение этой гайки уменьшает или увеличивает давление давление включения насоса.
5. Клеммы подключения насоса — к этим клеммам подключает провод, идущий в насос.
6. Клеммы подключения шнура с вилкой.
7. Клеммы подключения заземления.
8. Муфты для зажима кабеля

Сверху все это закрывается пластиковой крышкой. Если ваша насосная станция работает в условиях повышенной влажности, то металлические части реле начнут корродировать, что рано или поздно приведет к выходу из строя.

По этой причине муфты для зажима кабеля надо плотно закрутить, а крышку посадить на силиконовый герметик.

Установка реле давления воды для насоса

Реле давления может быть установлено не только непосредственно на самом насосе, но и в любом месте подающей магистрали до первой точки разбора (раковина, мойка, душевая кабина и так далее).

Установить реле давления можно с помощью латунного тройника или пятивыводного штуцера.

Смотрим на следующую картинку:

Установка реле давления для насоса

Однако, чаще всего реле устанавливается непосредственно на гидроаккумулятор. Выглядит это следующим образом:

Установка реле давления на гидроаккумуляторе

Как лучше делать нужно решать по месту. Панацеи для всех здесь нет. Так что думайте сами решайте сами.

Настройка и регулировка реле давления воды для насоса

У разных людей разные потребности. Это относится не только к одежде и еде, но к давлению в системе водоснабжения.

Большинству людей вполне подходят заводские установки на реле, но бывают «гурманы», которым нужно поднять давление отключения насоса или изменить давление включения.

Для этого нужно будет залезть внутрь реле и отрегулировать сжатие двух пружин, описанных выше.

Описывать процесс регулирования словами я не считаю целесообразным. Будет длинно и непонятно, как в плохих учебниках.

В общем лучшее один раз увидеть:

Подходите к регулировке реле без фанатизма!

Иначе можно установить слишком высокое для данного насоса давление отключения, что приведет к неприятным для вас последствиям — насос просто сгорит.

Не плохо иметь дома запасное реле на случай выхода из строя основного.

В этом случае вы сможете оперативно его заменить без потерь времени на покупку.

И еще один важный момент — не покупайте совсем дешевых реле, они живут мало.

Тут правдива поговорка о том, что скупой платит дважды.

На этом пока все, жду ваших вопросов в комментариях. Не забывайте делиться статьей через социальные сети!!!

🚿 Реле давления воды для насоса: виды, назначение, порядок монтажа

Обеспечить стабильную работу водопровода можно путём установки реле давления воды для насоса. Это устройство позволяет отрегулировать параметры работы системы, а также повысить срок её службы. Чтобы вам было проще сделать выбор в пользу того или иного варианта, предлагаем познакомиться с существующими разновидностями.

Реле давления воды поможет автоматизировать работу системы водоснабжения

Читайте в статье

Область применения

Основным назначением данного устройства является оптимизации работы системы водоснабжения. Благодаря его наличию, происходит периодическое включение и выключение насоса. В качестве контролируемого параметра выступает давление в системе.

Внимание! Установив реле, вы увеличите срок службы системы водоснабжения в целом.

Можно задать диапазон изменения давления в системе

Как устроены и работают реле различного вида

Конструктивное исполнение подобных устройств может отличаться. Производители предлагают механические и электронные модели с различным диапазоном контролируемых параметров. Предлагаем познакомиться с особенностями каждого вида и их отличительными чертами.

Для каждой системы можно подобрать несколько моделей

Механические

В пластмассовом корпусе такого устройства содержится пружинный блок и контакты, положение которых контролируется мембраной (тонкой пластиной), разделяющей сжатый воздух и воду в гидробаке. В состав пружинного блока входят два элемента:

• маленькая пружина, контролирующая значение минимального давления в системе. Для изменения значения контролируемого параметра используются специальные гайки;
• большая пружина, позволяющая изменить максимальное значение давления. Регулировка выполняется с помощью гайки.

Устройство включает большую и маленькую пружину

При работе механического реле, мембрана, отреагировав на изменение давления в системе, смыкает и размыкает контакты. Чем больше данное значение, тем больше изгиб пластины. Как только будет достигнут максимальный порог, произойдёт размыкание контакта. При снижении параметра ниже установленного значения, насос опять включится в работу.

Интервал варьирования задаётся с путём подкручивания пружин

Электронные

Электронные устройства стоят дороже механических. Они проще настраиваются и обеспечивают более высокую точность контроля. В их состав входит контроллер потока, моментально отключающий насос при прекращении подачи воды. Благодаря этому удаётся избежать режима «сухого хода». У большинства моделей имеется собственный гидробак небольшого объёма, который позволяет защитить систему от гидроудара.

Электронные модели просты в эксплуатации

Повышенная чувствительность устройств к наличию примесей в подаваемой воде, может стать причиной их выхода из строя. Для увеличения периода эксплуатации стоит установить фильтры, благодаря которым из рабочей жидкости вовремя будет удалено всё лишнее.

Для длительной работы конструкции наличие фильтра обязательно

Достоинства и недостатки реле давления воды

К основным преимуществам прибора стоит отнести:

• стабильность работы системы водоснабжения. При этом, электронные модели позволяют более точно настраивать работу насоса;
• благодаря датчику протока во всех электронных и некоторых механических моделях создана защита от «сухого хода», отключающая насос при отсутствии воды;
• защита от гидроудара;
• увеличение срока службы всех элементов системы водоснабжения.

Функционал устройств может отличатьсяДатчик «сухого хода» предотвратит нежелательные явления

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«При срабатывании защиты от «сухого хода», в системах с механическим реле, подача воды возобновляется после ручного включения насоса.

«

Из недостатков стоит отметить сложность регулировки механических устройств.

Чтобы отрегулировать механическое реле для насоса, надо обладать определёнными знаниями

Выбираем реле давления воды для насоса: основные критерии

Чтобы выбрать подходящую модель, надо ориентироваться на ряд критериев. Неправильный выбор может привести к тому, что система будет работать неправильно. Предлагаем узнать, на что обратить внимание, выбирая подходящую модель для системы водоснабжения частного дома.

Выбрать оптимальную модель бывает очень сложно

По конструкции

Для начала стоит определиться с конструктивными особенностями реле. Всё зависит от требуемой точности. У электронных моделей варьируемые параметры могут меняться в более узком диапазоне. Однако, по сравнению с механическими аналогами, они имеют более высокую стоимость, предъявляют повышенные требования к качеству воды и стабильности напряжения в системе электроснабжения.

Устройство с встроенным манометром предпочтительно

Совет! Если вы приобрели дорогостоящий насос, увеличьте его срок службы, отдав предпочтение электронной модели, вместо механической.

Следует также учитывать, что реле для насоса могут быть:

• силовыми, с помощью которых осуществляется включение и выключение насосной установки;
• управляющим. Такие устройства подают сигнал на силовой блок управления, отвечающий за работоспособность насоса.

Силовые реле сразу отключают насос

По техническим параметрам

Насос и гидроаккумулятор приобретаются до покупки реле. Кроме того, для выбора контроллера, надо знать рабочие параметры системы водоснабжения. В частности:

• максимальное допустимое давление в системе;
• минимальное давление;
• давление в воздушной камере гидроаккумулятора.

Два последних параметра связаны между собой. Минимальное давление в системе должно быть выше, чем аналогичный параметр в воздушной камере гидроаккумулятора, на 0,2 атм. В противном случае мембрана начнет интенсивно изнашиваться.

Также следует проконтролировать максимальную мощность, на которую рассчитана конкретная модель. Она должна соотноситься с характеристиками насоса.

До начала монтажных работ, следует убедиться в соответствии реле давления воды требованиям системы

По производителю

Чтобы приобрести качественную модель, чьи характеристики полностью соответствуют заявленным, мы советуем обратить внимание на продукцию:

• «Юнипамп». В каталоге российского производителя представлены качественные модели по умеренной цене. Предлагаемые реле ориентированы на взаимодействие с насосами, мощность которых не превышает 1,5 кВт. Встроенные манометры упрощают монтажные работы;
• Grundfos. Предлагаемые датской компанией устройства отличаются высоким качеством изготовления. Имеют уровень защиты IP52, что практически не ограничивает место их установки. Некоторые устройства могут эксплуатироваться при напряжении менее 220 В. По заявленным производителем параметрам, можно подобрать реле давления воды для подключения к насосу с определённой мощностью;
• Condor. Качественные реле от немецкого производителя отличаются универсальностью. Компания предлагает двухполюсные модели. Имеют достаточно высокую стоимость;
• Italtecnica. Итальянский производитель смог совместить высокое качество и приемлемую цену. Давление в системе может регулироваться в пределах 1 – 5 бар;
• «Джилекс». Качественные модели с оптимальным функционалом.

«Джилекс» – гарантия качества

Качественные реле давления воды предлагают и другие производители: «Прессконтроль», «Акваробот», «ВиСтан 3», Alco, «Малыш» и Espa.

Отзыв о реле давления ACR РМ/5:

Подробнее на Отзовик: https://otzovik.com/review_5969952.html

Установка реле давления воды для насоса

Если ваша система водоснабжения до сих пор работает без реле, предлагаем исправить данный недостаток. Все работы можно выполнить своими руками. Надо лишь выбрать подходящую модель и разобраться с порядком выполнения монтажных работ.

Реле давления воды должно подключаться правильно

Подключение к электросети

Чтобы подключить реле давления воды к электросети, следует сначала внимательно изучить инструкцию, составленную производителем. Это поможет разобраться, какие провода к каким клеммам должны подключаться. После этого, следует снять крышку. Клеммы, с помощью которых реле давления воды подключается к системе электроснабжения, обозначаются как «Line».

Заземление должно быть обязательно подключено

Подключение к трубопроводу

Подключение выполняется следующим образом:

Иллюстрация	Описание действия
	Подключаем реле давления воды к насосу. Для этого используются специальные клеммы, обозначенные, как правило, «Motor». Третий провод подключается к заземлению. Устанавливаем крышку обратно.
	К патрубку на задней части реле давления воды прикручиваем пятивыводной штуцер, с помощью которого устройство будет подсоединяться к трубопроводу.
	К выходам подсоединенного штуцера подключаем магистраль, по которой вода подаётся в дом, шланг, подающий воду от насоса и гидроаккумулятор. Возможно также подключение манометра.

Порядок регулировки

Регулировка механического реле давления осуществляется с помощью гаек около большой и маленькой пружины, расположенных внутри корпуса. Большая позволяет выставить нижний порог срабатывания реле. Меньшая – установить разницу между минимальным и максимальным давлением. Настройку выполняем следующим образом:

• подключаем гидроаккумулятор с предварительно выставленным давлением воздуха;
• для контроля точности настройки, устанавливаем манометр;
• включаем насос и ждём, пока на манометре не будет зафиксировано максимальное значение давления;
• начинаем сливать воду, дожидаясь срабатывания реле. Этот момент будет соответствовать минимальному значению;
• если полученные значения не соответствуют требуемым, вращаем большую гайку, меняя значение нижнего уровня.

Давление следует контролировать с помощью манометра

Более подробно процесс регулировки можно увидеть на следующем видео:

Защита от холостого хода

Если существует вероятность отключения воды, стоит обезопасить оборудование от холостого хода, который может существенно сократить срок его службы. Особенно, если речь идёт о насосе с мокрым ротором, использующим в качестве охлаждающей жидкости воду. Установка реле, обеспечивающего размыкание контактов при отсутствии воды, позволит защитить систему от нежелательного режима работы.

Датчик давления позволит проконтролировать наличие холостого хода

Внимание! Повторное включение будет возможно только при достаточном количестве воды.

Для контроля холостого хода может использоваться:

• значение уровня воды;
• давление, создаваемое на выпускном патрубке;
• характеристики потока, проходящего через прибор.

Реле для насосной станции

Предлагаем посмотреть следующие видео, чтобы разобраться в тонкостях подключения защиты от холостого хода:

Неисправности и их устранение

В процессе работы любого реле давления воды могут возникнуть неисправности, которые, в ряде случаев, можно устранить своими руками:

Неисправность	Электронная модель	Механическое реле
Не работает мотор	Проверьте подключение к сети и наличие тока. Для этого необходимо открыть крышку и внимательно осмотреть устройство, проверить качество контактов. Неисправные контакты, другие вышедшие из строя элементы следует заменить.	Проверить контакты и убедиться в их целостности. Если контактную группу из-за скопившихся загрязнений заклинило в определённом положении, стоит очистить подвижные части.
Нестабильная работа насоса	Нагар на контактах. Следует их очистить.	Грязь на мембране и отверстии штуцера, ржавчина на пружинах. Следует очистить подвижные элементы, смазать и отрегулировать.

Иногда ремонт можно выполнить своими руками

Делитесь в комментариях, какое реле давления воды подключено к насосу в вашем водопроводе, и почему вы отдали предпочтение именно этой модели.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

• Давления включения (P_вкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
• Давление выключения (P_выкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
• Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках P_вкл = 1,6 бар, P_выкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Р_выкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. P_вкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили P_вкл = 2,5 бар, P_выкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Как работают реле давления • Airtrol Components Inc.

Реле давления являются важными компонентами для управления включением и отключением насосов в жидкостных системах при достижении пороговых значений давления. Они также используются в системах управления технологическим процессом для поддержания постоянного пневматического или механического давления.

Понимание того, как работают реле давления, различных типов реле давления и их общих применений, полезно при выборе решения для данного приложения.

Что такое реле давления?

Реле давления — это простое электромеханическое устройство, которое приводится в действие давлением для включения или выключения электрической цепи. Точка давления, которая активирует переключатель, называется его уставкой, а пороговое значение давления, которое деактивирует переключатель, называется точкой отключения. Реле давления состоит из следующих основных компонентов:

• Мембрана , которая действует как датчик давления.Обычно он сделан из податливого материала, чувствительного к давлению.
• Регулировочная пружина для изменения точек установки или вырезания. Некоторые переключатели имеют отдельные пружины для управления точками включения и выключения.
• Рычаг AUTO / OFF для включения переключателя или его ручного выключения. Этот рычаг полезен для отключения переключателя во время установки или обслуживания. В некоторых случаях это может быть ручка, а не рычаг, но принцип тот же.
• Электрические контакты , пропускающие ток от внешнего источника питания, когда они касаются друг друга.
• Клеммы для подключения внешнего источника питания к контактам.

Реле давления бывают двух типов: нормально разомкнутые (NO) и нормально замкнутые (NC). Обозначение разомкнутого / замкнутого относится к электрическим контактам в переключателе. Контакты в нормально разомкнутом переключателе остаются открытыми, когда давление находится в допустимом диапазоне, и замыкаются, когда давление выходит за пределы допустимого диапазона.

Для переключателей NC порог давления, который изменяет состояние контактов, зависит от приложения. Это может быть уставка для одних приложений и точка отключения для других.

Как работает реле давления?

Реле давления — это пассивное устройство, так как наличие или отсутствие давления — это все, что необходимо для его работы. Давление на диафрагму сжимает калиброванную пружину. Когда натяжение пружины достигает или превышает заданное значение, она переводит контакты из разомкнутого в замкнутый в нормально разомкнутом переключателе или из замкнутого в разомкнутый в нормально замкнутом переключателе.

Для простоты конфигурирования в различных приложениях реле давления обычно содержат по крайней мере одну пару нормально разомкнутых и одну пару нормально замкнутых контактов.

Общие приложения для реле давления

Реле давления широко используются в системах управления промышленными процессами. Некоторые примеры включают:

• Системы сжатого воздуха . Реле давления включают или выключают компрессор при заданном значении.
• HVAC оборудование .Реле давления выполняют важную функцию безопасности в системах отопления, таких как печи. Они выключат печь при обнаружении отрицательного давления, создаваемого тяговым двигателем. Реле давления также могут обнаруживать утечки, отслеживая давление газа.
• Технологическое оборудование . В оборудовании для контроля потока жидкости и газа используются реле давления для поддержания постоянной скорости потока.
• Насосные системы . Реле давления помогают поддерживать уровень воды в резервуаре путем включения или выключения насоса по мере необходимости.Когда давление воды падает ниже порогового значения, замыкаются замыкающие контакты, пропуская ток через насос. Когда давление воды достигает заданного значения, контакты размыкаются, чтобы отключить подачу тока к насосу, тем самым прекращая работу насоса.

Реле давления от Airtrol Components

Airtrol Components, Inc. — это семейное предприятие, которое уже более 40 лет поставляет реле давления и другие высококачественные миниатюрные устройства управления.Airtrol поставляет эти устройства для использования во многих отраслях промышленности, включая аэрокосмическую, стоматологическую, медицинскую, а также для управления технологическими процессами и автоматизации. У нас есть большой перечень стандартных устройств, но мы можем разработать детали по индивидуальному заказу в соответствии с потребностями наших клиентов.

Для получения дополнительной информации о наших реле давления или других изделиях, пожалуйста, свяжитесь с нами.

Как работает реле давления?

Добро пожаловать в класс инспектора Пумпхеда. Это место, где инспектор любит преподавать все, что он знает обо всех частях и компонентах, которые накачивает макияж! Это также место, где он любит говорить о себе в третьем лице.В выпуске на этой неделе инспектор обсудит, что такое реле давления и как они работают. Инспектор также хотел бы указать, что, если вы когда-нибудь осматриваете реле давления, всегда убедитесь, что питание на нем выключено в целях безопасности.

Реле давления обычно используются в скважинных насосах. Колодезные насосы доставляют в ваш дом чистую воду, которую вы используете для питья, полива сада и загрузки излишне большого, но у вас никогда не может быть слишком много воды Super Soaker, которым вы терроризируете своих соседей.Что, только я? Но инспектор отвлекается…

Короче говоря, реле давления в основном сообщает насосу, когда включать, а когда выключать. Более техническое определение реле давления звучит так: устройство, которое контролирует давление и выдает выходной сигнал при достижении установленного давления. Определенное давление, которое открывает и закрывает переключатель, называется уставкой. Многие реле давления в жилых помещениях рассчитаны на минимум 30 фунтов на квадратный дюйм и максимум 50 фунтов на квадратный дюйм (или фунтов на квадратный дюйм).Итак, в этом примере, когда давление в системе падает до 30 фунтов на квадратный дюйм, переключатель активируется и пропускает больше воды в систему. При 50 фунтах на квадратный дюйм переключатель выключается.

Схема реле давления (через sangerpumps.com)

Реле давления состоят из нескольких компонентов, включая регулировочный винт, диафрагму, рычаг и контакты. Регулировочный винт устанавливает давление пружины. Это можно отрегулировать, чтобы изменить диапазон давления включения и выключения, в котором работает переключатель. Стандартный диапазон реле давления обычно находится на самом устройстве или на коробке, в которой оно поставляется.Вы всегда можете проверить онлайн, если знаете номер модели.

Реле давления полагаются на давление воды для выполнения всей работы. Изменение давления, которое приводит в действие переключатель, обеспечивается водой из скважины. Давление движется вверх через диафрагму, которая прижимается к поршню и пружине, которая, в свою очередь, размыкает или замыкает контакты. Открытые контакты, расположенные внутри переключателя, замыкаются при падении давления. Это замыкает электрическую цепь, которая, в свою очередь, включает насос.Когда достигается заданное давление, это позволяет контактам снова размыкаться, что выключает насос.

Реле давления обычно подключаются к блоку управления. Провода от коробки подключаются к отдельным клеммам внутри переключателя, а другие клеммы подключаются к источнику питания.

Zoeller 10-2377 Pressure Switch

Если у вас есть какие-либо вопросы о реле давления или если вы нуждаетесь в замене, вы можете взглянуть на нашу страницу реле давления или позвонить в один из наших насосов.com инженеры по применению. Они ждут вашего звонка и будут рады помочь вам выяснить, какое реле давления подходит для вашей области применения. Инспектор лично обучил их, поэтому они знают, о чем говорят! Зарегистрируйтесь в следующий раз в классе инспектора, где он будет получать советы по устранению неисправностей, настройке и обслуживанию реле давления!

Инженеры по применению насосной продукции готовы помочь вам найти нужный насос, а также предоставить ценовые предложения, информацию о наличии и доставке.Позвоните по нашему бесплатному номеру 1-800-429-0800.

Как работает реле давления ~ Изучение контрольно-измерительной техники

Пользовательский поиск

Что такое реле давления?

Это устройство, предназначенное для контроля технологического давления и выдачи выходного сигнала при достижении заданного давления (заданного значения). Реле давления делает это путем приложения технологического давления к диафрагме или поршню для создания силы, сравнимой с силой предварительно сжатой пружины диапазона.

Реле давления используется для определения наличия давления жидкости. В большинстве реле давления в качестве чувствительного элемента используется мембрана или сильфон. Перемещение этого чувствительного элемента
используется для приведения в действие одного или нескольких переключающих контактов, чтобы указать сигнал тревоги или инициировать управляющее действие.
Реле давления имеют разную конструкцию с разными чувствительными элементами. Один из наиболее распространенных — с диафрагмами или сильфонами в качестве чувствительных элементов. В том, о котором я расскажу здесь, в качестве чувствительного элемента используется поршень.В любом случае принцип действия для этого типа поршня такой же, как и для реле давления мембранного или сильфонного типа.

Основные части реле давления:

Основные части типичного реле давления показаны на схеме ниже:

Схема реле давления

Выше показан разрез реле давления, на котором показаны все основные части переключателя.

Также ниже показано графическое изображение реле давления:

На разрезе реле давления можно увидеть следующие основные детали:

Микровыключатель

Микровыключатель используется для включения или отключения электрической цепи при срабатывании реле давления. Микровыключатель в разрезе представляет собой однополюсный двухпозиционный переключатель (S.P.D.T.). Этот переключатель состоит из одного нормально закрытого контакта (NC) и одного нормально открытого контакта (NO).Когда срабатывает реле давления, замыкается замыкающий контакт, а размыкающий замыкающий.

Микровыключатели с золотыми контактами обычно используются в системах с низким напряжением и током (т.е. в искробезопасных цепях). Для более высоких напряжений / токов используются серебряные контакты.

Изолированная кнопка отключения

Эта кнопка вызывает переключение контактов NO и NC при срабатывании реле давления

Как показано на разрезе реле давления выше, рабочий штифт прикреплен к рабочему поршню.Когда поршень приводится в действие в результате изменений давления на входе, рабочий штифт либо перемещается вверх и входит в контакт с кнопкой отключения, либо перемещается вниз и разрывает контакт с кнопкой отключения

Гайка регулировки срабатывания

Гайка настройки отключения (также может называться винтом диапазона) используется для регулировки уставки реле давления. Это достигается за счет изменения степени сжатия пружины диапазона. Чем сильнее пружина диапазона сжимается гайкой настройки отключения, тем выше уставка давления для переключателя.Чем меньше компрессия, тем ниже уставка для реле давления

.

Пружина диапазона

Это предварительно сжатая пружина, и создаваемая ею сила определяет давление, при котором работает переключатель.

Рабочий поршень

Это часть реле давления, контактирующая с технологическим процессом. Давление процесса, действующее на область рабочего поршня, создает силу, противодействующую силе пружины диапазона.Диапазон действия переключателя зависит от площади рабочего поршня и скорости пружины диапазона (измеряется в фунтах-силах на дюйм, Н / мм и т. Д.).

Корпус, содержащий микровыключатель и другие аксессуары реле давления, называется корпусом переключателя или корпусом. Для реле давления, выдающего электрический выход, предусмотрено одно или несколько резьбовых соединений, позволяющих ввести кабель в корпус через подходящий сальник. Для переключателя с пневматическим выходом для выходных соединений предусмотрены два или более переборочных соединения.Корпуса переключателей обычно доступны из алюминия или нержавеющей стали.

Принцип действия реле давления

Как показано на разрезе реле давления выше, давление на входе прикладывается к нижней части рабочего поршня. Этот поршень движется вверх под действием давления на входе против пружины диапазона. Натяжение пружины диапазона можно отрегулировать так, чтобы она сжималась при определенном давлении или заданном значении. Когда это давление будет достигнуто, рабочий штифт ударит по кнопке отключения на микровыключателе и переключит его.Нормально открытые контакты (от NO до C) станут закрытыми, а нормально закрытые контакты (от NC до C) откроются. Давление, при котором переключается микровыключатель, устанавливается регулировкой гайки срабатывания. Эта гайка регулирует натяжение пружины диапазона (например, если гайка поворачивается по часовой стрелке, давление срабатывания будет выше).

Реле и датчики давления | Проектирование приложений

О нашем ассортименте реле давления

Реле давления широко используются в различных областях промышленности и производства.Их функция — обеспечивать системы электрической обратной связью в ответ на измерение повышения или понижения давления. Реле давления обычно регулируется в зависимости от выбранной рабочей точки.

Также известные как датчики давления, они используются для реагирования на давление жидкости. Например, пневматический выключатель в компрессорах и насосах или гидравлический выключатель в автомобилестроении.

Являясь лидером в отрасли, компания Applications Engineering специализируется на предоставлении продуктов для самых разных измерительных приложений.Для простых систем мониторинга мы предлагаем однополюсные переключатели на одно направление, а для более сложных и сложных требований мы предлагаем ряд однополюсных переключателей на два направления.

В зависимости от области применения реле давления мы можем предоставить различные модели, которые наилучшим образом соответствуют вашим требованиям. Какой бы из наших переключателей вы ни выбрали, вы можете быть уверены, что он обеспечит быстрый, надежный и последовательный отклик независимо от его функции.

Мы поставляем продукцию огромному количеству компаний и предприятий в соответствии с широким спектром требований.Это может быть что угодно, от высокопрочных и точных электронных реле давления до реле дифференциального давления. Если вы не уверены, какой продукт лучше всего подходит вам, не стесняйтесь обращаться к нам сегодня. Вы можете поговорить с членом команды, который сможет дать вам экспертный совет и рекомендации.

Все наши реле давления производятся в соответствии с высочайшими стандартами. Это гарантирует их долговечность, надежность и долговечность. Они были тщательно и всесторонне проверены на безопасность и доступны по очень конкурентоспособным ценам.Пожалуйста, просмотрите наш ассортимент для получения более подробной информации.

Часто задаваемые вопросы

Что такое реле давления?

Реле давления или датчики давления используются для обеспечения электрической обратной связи в ответ на то, что камера поднимается или опускается до заранее определенного уровня давления.

Где используются реле давления?

Наши продукты используются в широком спектре промышленных и производственных приложений, таких как:

• Насосы колодезные
• Электронные газовые компрессоры
• Контроль заряда внутри батареи
• Активация сигнала тревоги при падении давления в салоне самолета
• Прижимные панели на раздвижные двери
• Коммутация больших токов, эл.г., насосы и приводы

Какие переключатели вы поставляете?

Мы поставляем широкий ассортимент переключателей, которые можно использовать в различных областях:

• Масло
• Воздух
• Вода
• Дифференциалы
• Водяные насосы
• Компрессоры

Как реле давления?

Механические реле давления используют давление жидкости внутри камеры для активации физического механизма
, который включает два контакта внутри переключающего устройства, открывая или закрывая подключенное устройство.Точка давления предварительно настроена на заводе-изготовителе и не может быть изменена

Электронные реле давления будут использовать электронные сигналы для срабатывания реле и часто подают вторичный сигнал для контроля давления в указанной камере. Точки срабатывания переключателя часто определяются на заводе-изготовителе, но могут быть отрегулированы при необходимости через интерфейс на устройстве вместе с другими функциями.

Реле давления — обзор

(2) Калибровка давления

Существует три классических калибровки для оборудования, работающего под давлением в промышленных процессах: манометры, переключатели и преобразователи.Первая проблема, с которой мы сталкиваемся при калибровке оборудования, работающего под давлением, — это единицы измерения, с которыми мы имеем дело, поскольку их, кажется, десятки. В западных странах, например в США, обычно используется фунт на квадратный дюйм (psi), но необходимо указать, является ли это абсолютным или манометрическим давлением (psia или psig). Несмотря на то, что фунты на квадратный дюйм являются обычными показателями, для применений с низким давлением часто используются дюймы водяного столба. Другие единицы давления: бар, Паскаль, дюймы ртутного столба, миллиметры водяного столба, микрон, торр и дин на квадратный сантиметр.

Многие современные калибровки давления позволяют выбрать желаемые единицы измерения, но нам все же необходимо понимать относительное давление, с которым мы имеем дело, чтобы использовать правильное испытательное оборудование, модуль давления, трубки и фитинги, рассчитанные на максимальное испытательное давление. На рис. 18.22 показаны функциональные блоки, используемые для типичных установок для испытания калибровки давления.

Рисунок 18.22. Типовая установка для калибровки давления.

Еще одна проблема, связанная с калибровкой давления, состоит в том, чтобы иметь правильные фитинги для подключения источника давления, эталона давления и проверяемого компонента или устройства.Даже с несколькими ящиками, заполненными фурнитурой в мастерской, и доступом к большему количеству адаптеров в механической мастерской и запасным частям, у нас никогда не бывает нужной фурнитуры. Чтобы свести к минимуму эту проблему, необходимые фитинги должны быть добавлены в примечания к калибровке. Количество соединений в испытательной установке должно быть сведено к минимуму, чтобы свести к минимуму возможность утечки.

Утечка — еще одна проблема, с которой нам приходится сталкиваться при выполнении калибровки давления, которая усугубляется, когда ручной насос используется в качестве источника давления / вакуума.Небольшие утечки в испытательной установке можно компенсировать с помощью источника постоянного давления, такого как баллон N ₂ , запасной штуцер для подачи воздуха в установку или вакуумный насос. Тем не менее, утечки должны быть устранены или сведены к минимуму для всех калибровок давления даже при использовании такого источника. При использовании ручного насоса даже самая небольшая утечка вызывает разочарование, поэтому эти соединения должны быть минимальными и плотными.

Гистерезис — это мера разницы в реакции устройства, когда входной сигнал увеличивается от минимального до максимального значения, а затем уменьшается от максимума до минимума в том же диапазоне.Выражается в процентах от полной шкалы (% полной шкалы). У оборудования с механическими перемещениями, такого как манометры и преобразователи тока в пневматику (I / P), возникает ошибка гистерезиса, часто из-за трения и износа механических компонентов. Невозможно отрегулировать ошибку гистерезиса во время калибровки. Его можно оценить, получив данные калибровки с входным сигналом, применяемым как в возрастающем, так и в убывающем направлении.

При оценке гистерезиса важно приблизиться к целевому значению, не выходя за пределы применяемого входа.Если входное значение превышает увеличивающееся целевое значение, уменьшите применяемый вход до предыдущей контрольной точки и повторите попытку. Если входное значение превышает уменьшающееся целевое значение, увеличьте применяемый входной сигнал выше предыдущей контрольной точки и повторите попытку.

При калибровке оборудования, работающего под давлением, необходимо учитывать особые меры безопасности. Прежде всего, убедитесь, что давление в системе было сброшено, прежде чем пытаться удалить какие-либо устройства давления. Кроме того, вы должны знать, какие потенциальные опасности существуют с материалом промышленного процесса.Некоторые из них могут быть токсичными или могут нанести вред окружающей среде в случае выброса. В этих случаях проверьте, часто ли требуется эта область, прежде чем снимать какое-либо устройство для калибровки.

Основное руководство по пониманию реле давления

В этом веб-семинаре мы рассмотрим, что такое реле давления, и исследуем различные типы реле давления, которые предлагает Boshart. Мы даже даем несколько полезных советов, которые помогут упростить заказ реле давления! Посмотрите видео ниже.

Для получения технических листов Square D и любых каталогов реле давления Square D посетите веб-сайт Square D.

Если вам нужна дополнительная информация о реле давления Hubbell и вы хотите ознакомиться с любыми ресурсами, посетите их веб-сайт здесь.

Выписка

Всем привет. Добро пожаловать на наш веб-семинар по реле давления и благодарим вас за то, что присоединились к нам сегодня.

Меня зовут Брэдлин МакИвен, я координатор социальных сетей и контента в Boshart Industries. Как видите, мой битмоджи выглядит немного иначе. Жду ноября и ухожу в декретный отпуск.Пока меня не будет, вебинары будет вести Мелисса Бендер. Сегодня мы будем проводить презентацию вместе.

Сегодня к нам присоединилась наша техническая команда: Уилл Бендер, наш аналитик по обеспечению качества, Стив Хадсон, наш менеджер по обеспечению качества, и Пол Эрб, наш менеджер по исследованиям и разработкам. Они помогут ответить на ваши вопросы в конце презентации.

Во время презентации не стесняйтесь печатать любые вопросы, которые у вас есть. Мы постараемся ответить на все вопросы после презентации.Если возникнут вопросы, на которые мы не сможем ответить, мы свяжемся с вами после презентации.

Если вы хотите ввести вопрос, найдите боковую панель в правой части экрана. Затем нажмите кнопку, которая выглядит как стрелка в поле. Это откроет меню с полем вопроса. Вы можете ввести там свои вопросы, и мы сможем их увидеть. Обратите внимание на номер слайда, если вы ссылаетесь на конкретный слайд. Номера слайдов будут отображаться в нижнем левом углу слайда.

Для начала разберемся, что такое реле давления и типы подключения. Затем мы перейдем к различным типам реле давления и обсудим особенности стандартного реле давления Boshart. Закончим презентацию полезными советами и вопросами.

Давайте начнем с того, что такое реле давления.

Реле давления чаще всего используется для включения и выключения водяного насоса по изменению давления в системе. Реле давления будет определять, когда будет достигнута заданная точка давления, и откроет или закроет электрический переключающий элемент.

Кроме того, переключатели могут использоваться для управления насосами воздушного компрессора. Они обычно используются для включения или отключения электрических цепей при выбранном давлении или других устройств, таких как сигнализация, используемая во многих промышленных приложениях.

Реле давления

имеют рейтинг NEMA, Национальной ассоциации производителей электрооборудования, в диапазоне от 1 до 13 для различных целей.

Все реле давления имеют две рабочие точки, известные как включение и выключение. Точка включения, также известная как точка сброса, возникает в результате падения давления и запуска насоса.Точка отключения, также известная как точка отключения, возникает в результате повышения давления и останавливает насос.

Поверните гайку на большой пружине по часовой стрелке, чтобы увеличить давление включения и выключения. Поверните гайку против часовой стрелки, чтобы снизить настройки давления включения и выключения.

Для обеспечения точности и увеличения срока службы переключателя уставки включения и выключения должны находиться в середине диапазона рабочего давления.

После презентации этот технический лист с указанием минимального и максимального диапазонов включения и выключения будет доступен для скачивания для ознакомления.

Дифференциал, также известный как зона нечувствительности, — это разница или разброс между точками включения и выключения. На большинстве переключателей дифференциал между включением и отключением можно регулировать, однако некоторые переключатели имеют фиксированные, нерегулируемые дифференциалы. В некоторых случаях требуется более широкий или узкий разброс между уставками включения и выключения насоса. Для регулировки поверните гайку на маленькой пружине по часовой стрелке, чтобы повысить только давление отключения. Вращение против часовой стрелки снижает только давление отключения.

Теперь посмотрим на типы подключения.

Соединения FPT

¼ ”являются наиболее распространенными и идеально подходят для установки на тройники резервуаров. Обычно они используют 3-дюймовые ниппели, чтобы поднять переключатель достаточно высоко, чтобы можно было заменить манометр, не снимая переключатель. Их также можно легко приспособить для подсоединения к трубопроводу с помощью трубки с зазубринами, компрессионных или быстроразъемных соединений для любого требуемого соединения под давлением.

Кроме того, существуют и другие, менее распространенные соединения, которые можно прикрепить непосредственно к струйным насосам или к полимерным трубкам.Если вас интересует дополнительная информация о типах подключения, обратитесь к своему представителю по внутренним продажам

.

Теперь мы рассмотрим выбор различных типов реле давления, доступных в нашем каталоге.

Boshart предлагает реле давления различных марок. Мы предлагаем эти разные бренды по нескольким причинам:

1. Часто бывают случаи применения, когда переключатели одной марки обеспечивают желаемые настройки включения и выключения, в то время как другая марка не может.
2. Дифференциальные диапазоны могут варьироваться от производителя к бренду, и в некоторых приложениях переключатель Hubbell может удовлетворить желаемую потребность, тогда как переключатель Square D нет, и наоборот.
3. Иногда могут быть различия в электрических характеристиках переключателя, что делает одну марку более подходящей, чем другую.
4. В некоторых случаях все сводится к предпочтениям покупателя в отношении бренда

Важно знать, что если одно реле давления не может быть отрегулировано в соответствии с настройками вашего приложения, возможно, существует другая марка, которая может удовлетворить ваши потребности.

Большинство реле давления являются стандартными реле давления. Обычно стандартные реле давления лучше всего использовать с насосами мощностью до 1,5 лошадиных сил на двигателях на 120 вольт и до 2 лошадиных сил на двигателях на 240 вольт.

Если не указано иное, все реле давления поставляются с корпусами общего назначения NEMA 1. Эти корпуса предназначены только для использования внутри помещений. Они защищают коммутатор от мусора и защищают людей от компонентов внутри коммутатора.

Отсечные выключатели низкого давления обладают всеми характеристиками стандартных реле давления.Единственная разница в том, что реле низкого давления имеют функции выключения, запуска и автоматического включения, что помогает продлить срок службы насоса.

Если давление в системе упадет примерно на 10 фунтов на квадратный дюйм ниже установленной точки включения, выключатель откроется и выключит насос. Когда состояние будет устранено, ручной рычаг можно повернуть обратно в начальное положение, и, если давление восстанавливается при удерживании в этом положении, переключатель возобновляет нормальную работу.

Реле давления GARD-IT компании Hubbell

подключается последовательно с обычным реле давления Furnas.Он предназначен для защиты вашего водяного насоса или двигателя воздушного компрессора, автоматически отключая насос, если давление воды или воздуха становится слишком низким. Как только давление вернется в норму, вы просто нажмите кнопку ручного сброса, чтобы перезапустить систему.

Переключатель HI-GARD компании Hubbell

также подключается последовательно с любым переключателем давления в системе. Это специальное реле давления предназначено для отключения при достижении заданного давления. Его необходимо сбросить вручную. Эти реле давления используются, когда желательно ограничить максимальное давление в системе.

Реле обратного действия срабатывают при повышении давления воздуха или воды. Они предназначены для заземления зажигания на газовых насосах и компрессорах при достижении желаемого максимального давления. Они также могут действовать как сигнализация низкого давления или предотвращать работу насоса при низком давлении. Рычаг сброса не является обязательным.

Ручные переключатели включения / выключения предлагают рычаг автоматического / выключения. Рычаг позволяет вручную выключать насосную систему на длительные периоды времени. Когда рычаг находится в положении «включено», переключатель находится в автоматическом режиме и будет включаться и выключаться при заданных настройках давления включения и выключения.

Square D предлагает стандартный воздушный выключатель, предназначенный для небольших электрических воздушных компрессоров до 2 лошадиных сил на двигателях на 120 вольт и до 3 лошадиных сил на двигателях на 240 вольт.

Они отличаются от большинства реле давления, поскольку имеют модели с фиксированным дифференциалом приблизительно 20, 30 или 40 фунтов на квадратный дюйм. Можно заказать несколько заводских настроек «выключено». Параметр «Выкл.» Также можно отрегулировать до максимального значения 200 фунтов на квадратный дюйм в зависимости от выбранной модели. Их также можно заказать с рычагом авто / выключения.

Пульсационная заглушка замедляет поток жидкости к диафрагме реле давления, чтобы уменьшить скорость помпажа.

Наиболее распространенное применение переключателя с заглушкой пульсации — поршневые насосы. Без вилки скачок давления приведет к размыканию контактов, отключение питания насоса только для того, чтобы снова включить его. Пульсационный штекер можно легко установить в реле любой марки с штуцером давления FPT ¼ ”.

Реле давления для средних режимов работы лучше всего использовать с более крупными насосами до 2 лошадиных сил на двигателях на 120 вольт и до 3 лошадиных сил на двигателях на 240 вольт.

Серия 69J от Hubbell — самый гибкий коммутатор на рынке. Он предлагает пользователю гибкость в установке реле давления вокруг компрессора, а не наоборот. Разгрузчик может быть установлен с любой стороны и может быть повернут в любое из восьми различных положений, что обеспечивает более быструю сборку и более короткие трубки.

Эти реле давления воздуха Hubbell для средних режимов работы могут включать в себя рычаг автоматического выключения, разгрузочный клапан или и то, и другое. Разгрузочные клапаны предназначены для разгрузки насоса и давления в воздушной линии после остановки двигателя.

Реле давления воздуха или воды для тяжелых условий эксплуатации используются с большими насосами и коммерческими компрессорами до 250 фунтов на квадратный дюйм, мощностью 2 лошадиных сил на 120-вольтовых двигателях и до 5 лошадиных сил на 240-вольтовых двигателях. Они могут работать до 5 лошадиных сил с двигателями на 575 В.

Реле давления воздуха для тяжелых условий эксплуатации также могут быть оснащены разгрузочными клапанами, как упоминалось ранее.

Серия 9013GSR

Square D соответствует требованиям как NEMA 7, так и 9. Корпуса NEMA 7 спроектированы таким образом, чтобы сдерживать внутренний взрыв, не создавая внешней опасности.Корпуса NEMA 9 предназначены для предотвращения воспламенения горючей пыли. Эти корпуса предназначены для использования внутри помещений во взрывоопасных зонах.

Выключатели

типа 3R предназначены для использования вне помещений. Они обеспечивают определенную защиту от дождя и образования льда. Имейте в виду, что они не являются водонепроницаемыми. Влага может попасть под струю воды при определенных условиях. Корпуса NEMA 3 и NEMA 3R обычно используются для распределения электроэнергии и других электрических компонентов, которые необходимо защищать вне помещений.Кожухи, устойчивые к атмосферным воздействиям, не могут использоваться с автоматическими выключателями.

При выборе реле давления убедитесь, что максимальное давление, температура и электрические параметры не превышаются производителем. Электрооборудование должно обслуживаться только квалифицированным электриком. Ни Boshart Industries, ни производитель не несут ответственности за любые последствия, возникшие в результате использования этого материала.

Теперь мы рассмотрим преимущества стандартных реле давления Boshart, а также особенности, которые их выделяют, и сделают их лучшим выбором для профессионального установщика.

Большинство соединений на задней панели стандартных импортных переключателей приварены к фланцу методом фрикционной сварки. Этот тип сварного шва является слабым и, как известно, выходит из строя, что приводит к значительному материальному ущербу.

Задние пластины реле давления для стандартных режимов работы Boshart изготавливаются по индивидуальному заказу с использованием процесса приваривания шестигранного соединения к металлическому фланцу, в результате чего получается соединение, которое на 250% прочнее, чем соединение методом сварки трением центрифугированием.

Boshart имеет разделители клеммных колодок, которые удерживают провод под головкой винта с правой стороны каждого клеммного винта.Разделитель помогает многожильным проводам оставаться надежно закрепленными под головкой винта при затяжке винта и обеспечивает хорошее электрическое соединение.

Подрядчикам нравится эта функция, потому что она экономит время. Жесткие проводники можно зачистить и вставить под правую сторону без необходимости изгибать провод в форме буквы «U», чтобы обернуть вокруг винта клеммы. Просто вставьте и затяните, не выпуская провода.

У многих реле давления на рынке очень мало или в некоторых случаях нет зазора для контргаек кабелепровода, иногда называемых контргайками.Это очень затрудняет затяжку из-за столкновения с клеммной колодкой.

Специальная конструкция клеммной колодки

Boshart обеспечивает зазор вокруг отверстий кабелепровода, что упрощает установку.

Другая распространенная проблема с импортными переключателями заключается в том, что резьба отслаивается в латунных наконечниках винтовых клемм, в которых просверлены отверстия. Это оставляет тонкое поперечное сечение и небольшое зацепление резьбы для винтов клемм.

В стандартных переключателях Boshart винтовые наконечники клемм имеют штампованную форму, которая смещает металл и удваивает поперечное сечение с резьбой.Это увеличивает количество задействованных нитей с двух до четырех.

С тех пор, как это изменение было внесено много лет назад, не было ни одного сообщения об удалении резьбы.

Другая распространенная проблема с импортными переключателями заключается в том, что резьба отслаивается в латунных наконечниках винтовых клемм, в которых просверлены отверстия. Это оставляет тонкое поперечное сечение и небольшое зацепление резьбы для винтов клемм.

В стандартных переключателях Boshart винтовые наконечники клемм имеют штампованную форму, которая смещает металл и удваивает поперечное сечение с резьбой.Это увеличивает количество задействованных нитей с двух до четырех.

С тех пор, как это изменение было внесено много лет назад, не было ни одного сообщения об удалении резьбы.

Типичные импортные переключатели имеют короткие клеммные винты. При установке провода 10 AWG и более тяжелого, клеммные винты необходимо вывернуть дальше, чтобы провести провод под головкой винта. Часто это приводит к тому, что винт выкручивается прямо из клеммной колодки.

Винты клемм

Boshart были удлинены на 30%, чтобы устранить эту проблему.

Стандартные импортные переключатели используют шестивалентный хром, также известный как хром 6. Производство этого покрытия запрещено в Северной Америке и Мексике. Процесс не только вреден для окружающей среды; это также невероятно вредно для здоровья заводских рабочих. Несмотря на вредное воздействие на окружающую среду и здоровье, большинство импортеров все равно предпочитают покупать этот продукт, потому что он недорогой.

Вместо этого вредного продукта компания Boshart использует трехвалентный хром, также известный как хром 3.Мы платим больше за использование этого более дорогого и экологически чистого покрытия, потому что считаем, что это правильный и ответственный поступок. Кроме того, испытания в соляном тумане доказали, что это экологически чистое покрытие более устойчиво к коррозии.

Многие импортные коммутаторы не сертифицированы для обеспечения соответствия требованиям по пониженному содержанию свинца. Кроме того, на крышке часто отсутствует маркировка о бессвинцовой маркировке.

Коммутаторы

Boshart сертифицированы без использования свинца в соответствии со стандартом NSF-372. На крышках имеется большой знак сертификации без содержания свинца, что облегчает инспекторам идентификацию соответствия Закону о безопасной питьевой воде.Номер сертификата без свинца указан внутри обложки, а также электрические списки CSA и UL.

В дополнение к маркировке No-Lead, наши крышки переключателей имеют четкую маркировку для обозначения стандартных и специальных переключателей. Это позволяет легко отличить выключатели низкого давления от выключателей автоматического выключения, которые в остальном идентичны по внешнему виду.

Крышки

Boshart разработаны с увеличенной вставкой на заводской табличке, что обеспечивает большую гибкость при нанесении частной маркировки.Свяжитесь с торговым представителем Boshart для получения подробной информации о минимальных количествах заказа.

Теперь давайте рассмотрим несколько полезных советов.

Перед заказом коммутатора необходимо знать три вещи.

Во-первых, вам нужно знать желаемое давление в системе. Это касается включения, выключения и дифференциала. Во-вторых, вам нужно знать свои потребности в энергии. Посмотрите на насос, какая мощность будет проходить через переключатель. В-третьих, вам нужно знать, нужен ли вам специальный выключатель, например, выключатель низкого давления.

У нас есть отличный ресурс, который вы можете найти в нашем блоге BoshartU о том, как правильно настроить реле давления. В блоге есть советы по настройке и пошаговые инструкции по точной настройке врезки. Проверьте это на blog.Boshart.com.

Это конец сегодняшней презентации. Посетите наш блог BoshartU, чтобы узнать больше о наших продуктах, и не забудьте подписаться на получение обновлений контента.

Оставайтесь на связи с нами, подписавшись на Boshart Industries в Instagram, LinkedIn и Facebook.

Еще раз спасибо за то, что присоединились к нам сегодня. Посетите наш веб-сайт, чтобы узнать больше о наших продуктах, и подпишитесь на наш блог, чтобы получать обновления контента. Наслаждайтесь остатком дня.

Производители реле давления | Поставщики реле давления

Список производителей реле давления

Обычно реакция реле давления происходит автоматически, но иногда пользователи должны открывать или закрывать переключатель с помощью кнопки ручного сброса только после того, как переключатель предупредил обслуживающего персонала об изменении давления с помощью будильник или другой сигнал.

Реле давления можно найти дома и на космических станциях, где они обеспечивают бесценное регулирование давления потока. Они являются активом для широкого спектра применений, таких как автомобильная промышленность, технологическое производство, нефтехимия, очистка сточных вод и эксплуатация трубопроводов, панелей, насосов, турбин, генераторов, компрессоров, внедорожного оборудования, печей, воздуходувок и т. Д. фильтры и многое другое.

История

Первым, кому мы знаем, что измерил давление, был Галилей.Он вошел в историю, когда в 1594 году запатентовал водяной насос, который мог орошать сельхозугодья с помощью давления воды. Пятьдесят лет спустя, в 1644 году, Евангелиста Торричелли продемонстрировал давление, хотя и не осознавал этого. Он сделал это, когда обнаружил, что если он окунет заполненную ртутью вакуумную трубку с открытым дном в емкость с ртутью, ртуть будет каждый раз падать на 760 мм. Он назвал это вакуумом, хотя на самом деле он был свидетелем давления.

В 1650 году Блез Паскаль обнаружил, что ртуть в трубке Торричелли перемещается в зависимости от веса воздуха над ним, который он назвал давлением.Это открытие вдохновило многих других инженеров и ученых на самостоятельное изучение давления воздуха. В 1661 году, например, Роберт Бойль пришел к выводу, что, зная объем газа при определенном давлении, вы можете вычислить это давление, если и когда объем изменяется, а температура и количество газа остаются постоянными. Он записал это в формуле: x V = K.

Реле давления — Tecmark Corporation

Основываясь на работе, проделанной учеными в течение 1500-х и 1600-х годов, ученые 1800-х годов создали первые реле давления.Одним из первых из них был барометр-анероид, который Люсьен Види изобрел в 1843 году. Это реле давления имело пружинный баланс, который механически усиливался под давлением, давая представление об атмосферном давлении. Всего шесть лет спустя Юджин Бурдон запатентовал манометр под названием трубка Бурдона, который используется до сих пор и является основой для всех электрохимических реле давления.

В 1930 году инженеры создали альтернативу механическому измерению давления, когда создали первые преобразователи давления.Восемь лет спустя отдельные группы инженеров, работающих в Калифорнийском технологическом институте и Массачусетском технологическом институте соответственно, разработали тензодатчики со связкой. Хотя они придумали эти устройства одновременно, представитель Калифорнийского технологического института Э.Е. Симмонс подал заявку и первым получил патент.

Связанные тензодатчики положили начало развитию твердотельных реле давления. Они, которые изначально включали симисторный переключатель вместе с тензодатчиком, были выпущены в 1980 году.Твердотельные реле давления используются и по сей день, хотя производители теперь делают их с гораздо более продвинутыми функциями, такими как цифровые выходы и цифровые дисплеи. Кроме того, они гораздо более интуитивно понятны, чем предыдущие версии. Мы считаем, что будущее реле давления будет зависеть от интуиции, поскольку они станут более точными, быстрее реагируют и быстрее настраиваются.

Дизайн

Производственный процесс
Производители реле давления производят свою продукцию, собирая свои компоненты.Некоторые реле давления работают с использованием электрического выходного сигнала и интерфейса программирования. В этом случае производители могут создать реле давления, работающее с одним из нескольких типов программ. Во-первых, производители могут установить интерфейс, который использует ввод оператора или логическую систему для обновления точек переключения. Во-вторых, они могут установить интерфейс и запрограммировать его на заводе с неизменными точками переключения.
Материалы
Производители могут выбирать из множества материалов для реле давления.Примеры включают литой алюминий, латунь, ацеталь, полиэстер, армированный стекловолокном, сталь с гальваническим покрытием, нержавеющую сталь, неопрен, поликарбонат и поливинилхлорид (ПВХ).

Соображения и индивидуальная настройка
При проектировании реле давления производители учитывают несколько различных конструктивных факторов, таких как частота циклов, уровень (я) давления, который должен приводить в действие переключатель, требуемая степень чувствительности / точности переключателя , и возможность регулировки переключателя.

Все реле давления имеют по крайней мере одну точку давления или точку срабатывания, но они не ограничены и могут иметь несколько.Кроме того, производители предлагают переключатели с неизменяемыми точками давления, установленными на заводе, а также переключатели с регулируемыми точками давления.

Для настройки вашего реле давления производители могут регулировать количество точек срабатывания, скорость цикла переключения, регулировать чувствительность к давлению, регулировать диапазон давления, программировать, когда ваш переключатель открывается и закрывает поток, и / или изменять количество циклов, которое ваш переключатель может завершить перед отдыхом.

Характеристики

Реле давления имеют чувствительный элемент, объединенный либо с интерфейсной программой, либо с переключателем мгновенного действия.

Реле давления могут определять давление с помощью различных электронных или механических чувствительных элементов, особенно пьезорезистивных датчиков давления, эластомерных диафрагм и датчиков давления.

Пьезорезистивные датчики давления обычно используются в электрических или электронных реле давления. Электрические переключатели используют их, преобразуя уровень давления, который они ощущают, в электрический сигнал, который можно прочитать на цифровом дисплее.

Эластомерные диафрагмы — это очень гибкие барьерные мембраны, изготовленные из эластичных полимеров.Они прилегают к корпусу, позволяя чувствовать давление, но не текучую среду, на другую сторону. Обычно эластомерные диафрагмы приводят в действие механические клапаны или переключатели давления.

Датчики давления действуют как датчики. Они ощущают давление, а затем подают сигнал. Часто они работают вместе с индикаторными приборами, чтобы облегчить интерпретацию.

Типы

Производители изготавливают широкий спектр типов реле давления. Некоторые из известных разновидностей реле давления — это гидравлические реле давления, пневматические реле давления, реле высокого и низкого давления.

Во-первых, все реле давления можно определить по тому, являются ли они гидравлическими или пневматическими.

Гидравлические реле давления работают с давлением жидкости. Обычные применения гидравлических реле давления включают регулирование температуры в бассейнах и ряд функций автомобильных систем (переключатели температуры), такие как сигнальные лампы двигателя, стоп-сигналы, системы контроля пыли, преобразователи крутящего момента, автоматическая трансмиссия и механизмы блокировки.

Пневматические реле давления , также называемые реле давления газа или реле давления воздуха, работают с давлением газа.Применения, связанные с пневматическими реле давления, включают регулирование газовых компрессоров, зарядку аккумуляторов, включение и выключение газовых насосов, а также включение и выключение сигнальных огней в кабинах и кабинах самолетов.

Реле высокого и низкого давления , каждое из которых обслуживает приложения на разных концах диапазона уровней давления.

Другие разновидности реле давления, все служат для полустепенных целей, включают реле давления масла, реле давления воды, переключатели скважинных насосов, переключатели воздушного компрессора, переключатели дифференциального давления, переключатели печи, ультразвуковые переключатели уровня, буйковые переключатели уровня, вакуумные переключатели. , мембранные реле давления и магнитные поплавковые выключатели.

Реле давления масла контролируют давление масла в двигателе автомобиля и сигнализируют водителю, когда указанное давление становится низким.

Реле давления воды регулируют давление воды, увеличивая поток, когда он падает ниже допустимого уровня давления, и останавливая поток, когда он достигает идеального уровня давления.

Реле давления скважинного насоса делают то же самое, но они созданы специально для регулирования систем водяных скважин.

Переключатели воздушного компрессора соединены с компрессорными системами, где они предупреждают систему о том, когда ей требуется большее давление, когда она имеет нужное количество давления и когда в ней недостаточно воздуха для завершения стадии всасывания.

Реле перепада давления уравновешивают перепад давления между полостью и открытой атмосферой, как, например, перепад давления между кабиной самолета и воздухом вне самолета. Для отслеживания давления реле дифференциального давления полагаются на манометры дифференциального давления, которые измеряют перепад давления в фунтах на квадратный дюйм.

Реле давления в печи , независимо от их типа (а их много), все служат либо для отслеживания подачи свежего воздуха в печь, либо для обеспечения постоянной подачи топлива в достаточном количестве.

Ультразвуковые реле уровня устойчивы к значительным изменениям температуры и давления и не имеют движущихся частей. Таким образом, они являются идеальным реле давления для применений, связанных с отложениями и резервуарами, в которых хранится большое количество жидкости.

Буйковые реле уровня используют смещение и уставку для поддержания уровня жидкости в отстойнике. Они ценятся как экономичные, надежные и простые в настройке.

Вакуумные реле реагируют на изменения отрицательного давления, чтобы помочь регулировать давление между двумя закрытыми полостями.

Чувствительные к давлению коврики издают один или несколько сигналов, когда вы прикладываете к ним силу. Это буквально коврики, которые клиенты используют, чтобы открывать двери, сигнализировать системе блокировки входа в зоны, где работают роботизированные машины, или оповещать систему безопасности о том, что кто-то пытается проникнуть в пространство.

Мембранные реле давления — это те механические реле давления, для изменения положения которых используются эластомерные диафрагмы. Обычно эластомерные диафрагмы открывают или закрывают механические переключатели или механические клапаны, такие как соленоидные клапаны.

Магнитные поплавковые выключатели — это поплавковые выключатели, которые определяют уровень жидкости внутри герметичного резервуара с помощью магнитного поплавка. Магнитные поплавки — это переключатели, установленные внутри трубок, которые также содержат магнит.

Преимущества

Реле давления предлагают пользователям множество преимуществ. Во-первых, они просты в эксплуатации и понятны. Во-вторых, они точны и надежны. Кроме того, реле давления универсальны. Производители могут настроить их для измерения напорного потока всех видов воздушных потоков и жидкостей.

Принадлежности

Примеры распространенных принадлежностей для реле давления включают манометры, фитинги давления, крепления датчиков, твердотельные реле, реле задержки и звуковые сигналы.

Стандарты

Стандарты, которым должны соответствовать ваши реле давления, зависят от вашего приложения, отрасли и местоположения. Кроме того, если у вас есть электрическое реле давления и вы находитесь в США, рекомендуется, чтобы ваши реле давления были сертифицированы NEMA. NEMA, или Национальная ассоциация производителей электрооборудования, устанавливает стандартные рейтинги, связанные с составом, безопасностью, допусками, характеристиками и т. Д.

Если вы планируете покупать реле давления для использования в Европе, мы советуем вам получить продукцию, сертифицированную CE (Conformité Européene) и / или IP (защита от проникновения).Мы также рекомендуем вам приобрести коммутатор с рейтингом безопасности UL. Чтобы узнать больше о точных стандартах, которым должны соответствовать ваши реле давления, поговорите с руководителями вашей отрасли.

Выбор подходящего производителя

Если вы работаете на рынке реле давления, вам необходимо связаться с высококачественным поставщиком, который может изготовить для вас надежные и эффективные реле давления. Чрезвычайно важно не срезать углы в этом вопросе, потому что надежные и эффективные реле давления могут иметь решающее значение между успехом и неудачей, безопасностью и опасностью.

Чтобы найти отличного производителя, ознакомьтесь с теми производителями реле давления, которых мы перечислили на этой странице. Когда вы их просматриваете, всегда думайте о своих спецификациях и требованиях.
