Щит распределительный навесной КРЗМИ ЩРН-12 IP31 с окном/без окна | |
В щит ЩРН-12 может быть установлено до 12 модулей (1 ряд 12 модулей). Габаритные размеры щита КРЗМИ ЩРН-12 (ВхДхШ) — 180х310х120 мм. 5 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм. Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31. Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности. | |
Щит распределительный навесной Фабер ЩРН-12 IP31/IP54 и встраиваемый ЩРВ-12 IP31 | |
В щитах Фабер ЩРН/ЩРВ-12 может быть установлено до 12 модулей (1 ряд 12 модулей). Габаритные размеры щитов (ВхДхШ):
Размер ниши в стене под установку ЩРВ-12: 227х272х109 мм. Масса щитов: ЩРН-12 IP31 — 3,3 кг, ЩРН-12 IP54 — 3,5 кг, ЩРВ-12 IP31 — 3,3. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм. В щите ЩРН-12 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер | |
Щит распределительный навесной Фабер ЩРН-18 IP31/IP54 и встраиваемый ЩРВ-18 IP31 | |
В щитах Фабер ЩРН/ЩРВ-18 может быть установлено до 18 модулей (в 1 ряд). Габаритные размеры щитов (ВхДхШ):
Размер ниши в стене под установку ЩРВ-18: 227х402х109 мм. Масса ЩРН-18 IP31 — 4,8 кг, ЩРН-18 IP54 — 5,3 кг, ЩРВ-18 IP31 — 4,3 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм. В щите ЩРН-18 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер | |
Щит распределительный навесной КРЗМИ ЩРН-24 IP31 | |
В щит ЩРН-24 может быть установлено до 24 модулей (2 ряда по 12 модулей). Габаритные размеры щита КРЗМИ ЩРН-24 (ВхДхШ) — 300х310х120 мм. 5 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм. Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31. Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности. | |

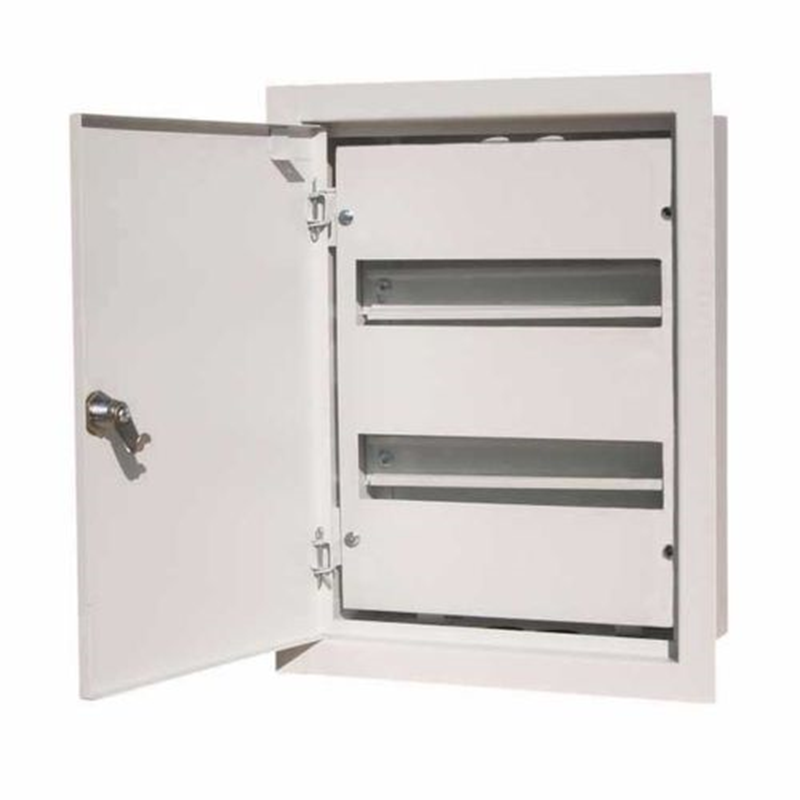

Щит распределительный навесной Фабер ЩРН-24 IP31/IP54 и встраиваемый ЩРВ-24 IP31 | |
В щитах Фабер ЩРН/ЩРВ-24 может быть установлено до 24 модулей (2 ряда по 12 модулей). Габаритные размеры щитов (ВхДхШ):
Размер ниши в стене под установку ЩРВ-24: 357х272х109 мм. Масса ЩРН-24 IP31 — 5,5 кг, ЩРН-24 IP54 — 5,7 кг, ЩРВ-24 IP31 — 4,6 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Для надежной влагозащиты в щите ЩРН-24 IP54 применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер | |
Щит распределительный навесной КРЗМИ ЩРН-36 IP31 | |
В щит ЩРН-36 может быть установлено до 36 модулей (3 ряда по 12 модулей). Габаритные размеры щита КРЗМИ ЩРН-36 (ВхДхШ) — 420х310х120 мм. 6 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм. Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31. Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности. | |
Щит распределительный навесной Фабер ЩРН-36 IP31/IP54 и встраиваемый ЩРВ-36 IP31 | |
В щитах Фабер ЩРН/ЩРВ-36 и ЩРВ-36 IP31 может быть установлено до 36 модулей (3 ряда по 12 модулей). Габаритные размеры щитов (ВхДхШ):
Размер ниши в стене под установку ЩРВ-36: 502х272х109 мм. Масса ЩРН-36 IP31 — 6,9 кг, ЩРН-36 IP54 — 7,1 кг, ЩРВ-36 IP31 — 5,3 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм. В щите ЩРН-36 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер | |
Щит распределительный навесной КРЗМИ ЩРН-48 IP31 | |
В щит ЩРН-48 можно установить до 48 модулей (4 ряда по 12 модулей) аппаратуры. Габаритные размеры щита КРЗМИ ЩРН-36 (ВхДхШ) — 540х310х120 мм. 6 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм. Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31. Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности. | |
Щит распределительный навесной Фабер ЩРН-48 IP31/IP54 и встраиваемый ЩРВ-48 IP31 | |
В щит Фабер ЩРН/ЩРВ-48 можно установить 48 модулей (4 ряда по 12 модулей). Габаритные размеры щитов (ВхДхШ):
Размер ниши в стене под установку ЩРВ-48: 582х272х109 мм. Масса ЩРН-48 IP31 — 7,9 кг, ЩРН-48 IP54 — 8,2 кг, ЩРВ-48 IP31 — 7,1 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. В корпусе сделано три кабельных ввода Ø22 мм. В щите ЩРН-48 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер | |
Щит распределительный навесной Фабер ЩРН-54 IP31/IP54 и встраиваемый ЩРВ-54 IP31 | |
В щиты Фабер ЩРН/ЩРВ-54 может быть установлено до 54 модулей (3 ряда по 18 модулей). Габаритные размеры щитов (ВхДхШ):
Размер ниши в стене под установку ЩРВ-54: 502х402х109 мм. Масса ЩРН-54 IP31 — 8,5 кг, ЩРН-54 IP54 — 9,0 кг, ЩРВ-54 IP31 — 8,6 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм. Для надежной влагозащиты в щите ЩРН-54 IP54 применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер | |
Щит распределительный навесной Фабер ЩРН-72 IP31/IP54 | |
Мало кто выпускает таких гигантов в России! Щиты ЩРН-72 и ЩРВ-72 предназначены для установки модульной аппаратуры общим объемом до 72 модульных единиц! Габаритные размеры щитов (ВхДхШ):
Размер ниши в стене под установку ЩРВ-72: 502х567х109 мм. Масса ЩРН-72 IP31 — 12,7 кг, ЩРН-72 IP54 — 13,0 кг, ЩРВ-72 IP31 — 9,4 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. В корпусе сделано три кабельных ввода Ø22 мм. В щите ЩРН-72 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер | |
Три кабельных ввода диаметром 22 мм.
Распределительные щиты типа ЩРН от производителя
ЩРН и ШРН (шкаф распределительный навесной) служат для сборки электрических распределительных узлов с применением модульных элементов.
Сотрудники завода «Красная Заря. Металлист» обладают обширным опытом производства этих и других металлических изделий, предназначенных для монтажа нестандартного оборудования. Обратившись к нашим специалистам, вы можете заказать щиты распределительные (ЩРН), рассчитанные на использование в любых климатических условиях и оснащенные элементами для размещения устройств любого назначения.
Базовый ассортимент представлен щитами распределительными (ЩРН) встраиваемого и навесного типа.
Основные преимущества щитов распределительных электрических от предприятия «Красная Заря. Металлист»
- Учет всех особенностей эксплуатации. Корпус ЩРН при необходимости оснащается антивандальными замками, элементами для крепления системы охлаждения и других устройств.
- Возможна модернизация ранее закупленных заказчиком серийных изделий, в том числе с монтажными планками (щиты ЩРНМ) и без них.
- Возможно обеспечение степени защищённости щита электрического (ЩРН) IP 54 и IP 31.
- Для изготовления изделий возможно использование как собственных штампов предприятия, так и при необходимости оснастки заказчика, что сокращает конечную стоимость партии щитов ЩРН.
- Поверхность продукции поставляемой без покраски обрабатывается специальными составами для предотвращения возникновения ржавчины на металле и защиты от воздействия других неблагоприятных факторов внешней среды.
- По предварительному согласованию возможно изготовление щитов распределительных электрических из материалов, предоставленных клиентом.
- Возможно оформление лабораторной сертификации продукции.
Как заказать щит распределительный электрический
Чтобы получить детальную консультацию касательно порядка предоставления услуг и купить Щит распределительный навесной (ЩРН), изготовленный по индивидуальным параметрам, позвоните нашим специалистам по телефону, указанному на сайте. Также вы можете оставить заявку онлайн с помощью специальной формы.
Распределение электроэнергии
Группа Legrand предлагает широкий спектр оболочек для НКУ на токи до 6300 А, а также шкафы и щиты с высоким уровнем пылевлагозащиты для промышленных предприятий и прочих особых условий эксплуатации.
Распределительные шкафы серии XL³
Широкий выбор распределительных щитков и шкафов до 6300 А.
Серия адаптирована для самых сложных проектов, благодаря совершенству конструкции и широкому ассортименту комплектующих. Стильный внешний вид сочетается с высокой защищенностью от пыли и влаги (до IP 55). В нашем ассортименте представлены:
- сборные шкафы XL3 4000 IP 30 — IK 07 и аксессуары, шкафы
- щиты и кабельные секции XL3 800 IP 43 — IK 08, шкафы
- щиты и кабельные секции XL3 800 IP 55 — IK 08
- шкафы и кабельные секции XL3 400 IP 43 — IK 08
- шкафы, щиты и кабельные секции XL3 400 IP 55 — IK 08
- металлические и пластиковые шкафы XL3 160 IP 43 — IK 08/07
- встраиваемые шкафы XL3 160 IP 40 — IK 08
- накладные щиты XL3 125 IP 40 — IK 09
- дополнительное оборудование
Распределительные шкафы заводской сборки серии XL³ S
Серия шкафов XL³ S до 4000А специально разработана для упрощения процесса сборки распределительных щитов и идеально подходит для использования в жилых, коммерческих и административных зданиях.
Благодаря простоте применения и большой гибкости это предложение особенно подходит для компаний, специализирующихся на сборке щитов и шкафов. Размеры и емкости шкафов подобраны так, чтобы упростить выбор и оптимизировать затраты. Благодаря большому количеству аксессуаров предусмотрен монтаж широкого спектра оборудования Legrand: DMX³, DPX³, DRX, DPX-IS, SPX, SPX-D, промышленные контакторы, модульные устройства.
Ассортимент модульных шкафов цельной конструкции серии XL3 S 160:
- Навесное и встраиваемое исполнение
- Ширина в модулях: 24 и 36 модулей
- Количество рядов: от 2 до 8 рядов
- Ёмкость (количество модулей): от 48 до 288 модулей
- Реверсивные металлические или стеклянные двери (заказываются отдельно)
- Максимальный ток: 160 A
- IP30 (без двери) / IP40 (с дверью)
- Цвет: белый RAL 9003
- 1 Кат. № = основание + крыша + конструктивные стойки + монтажные стойки + суппорты для лицевых панелей + задняя панель
- Высота (мм): от 750 мм до 2250 мм
- Ширина в модулях: 16, 24 и 36 модулей
- Глубина (мм): 250 мм (300 мм с дверью)
- Внешняя или внутренняя кабельная секция
- Реверсивные металлические или стеклянные двери (заказываются отдельно)
- Боковые панели (заказываются отдельно)
- Максимальный ток: 630 A
- IP30 (без двери) / IP40 (с дверью) / IP43 (с дополнительным комплектом)
- Цвет: корпус — серый антрацит RAL 7016, двери и пластроны – белый RAL 9003
№ = основание + крыша + конструктивные стойки + монтажные стойки + суппорты для лицевых панелей + задняя панель- 1 Кат.№ = основание + крыша + конструктивные стойки + уголки для цоколя
- Высота (мм): 1800 мм и 2000 мм
- Ширина в модулях: 16, 24 и 36 модулей
- Глубина (мм): 400, 600, 800 мм
- Внешняя или внутренняя кабельная секция
- Реверсивные металлические или стеклянные двери (заказываются отдельно)
- Задние и боковые панели (заказываются отдельно)
- Максимальный ток: 4000 A
- IP30 (без двери) / IP40 (с дверью) / IP43 (с дополнительным комплектом)
- Цвет: корпус — серый антрацит RAL 7016, двери и пластроны – белый RAL 9003
Металлические моноблочные и сборные шкафы серии Altis IP55-IK10
Металлические моноблочные шкафы Altis IP 55 — IK 10, сборные металлические шкафы Altis IP 55 — IK 10, силовые распределительные и 19″ шкафы Altis, моноблочные IP 66 и сборные IP 66 шкафы Altis inox — IK 10- Широкая линейка типоразмеров и вариантов исполнения: от 1200х600х400 до 2000х1200х800, стеклянные и сплошные двери, шкафы двухстороннего обслуживания. Эстетичный внешний вид.
- Богатый выбор монтажных аксессуаров позволят создать любую конфигурацию для размещения необходимого оборудования внутри шкафа.
- Самая высокая нагрузочная способность и жёсткость оболочки и внутренних монтажных элементов, предлагаемая в данный момент на рынке (более 1000 кг/м3)
- Размещение силового оборудования или автоматики на объектах повышенной сложности с требуемой степенью защиты IP55 и сложными условиями эксплуатации (воздействие химических веществ, динамические и механические нагрузки).
Эстетичный внешний вид. Металлические щиты серий Atlantic
Стальные щиты с полиэстеровым покрытием цвета RAL 7035 соответствуют условиям общественных зданий и большинства предприятий, на которых отсутствуют особо агрессивные вещества, вызывающие их преждевременную коррозию.
- корпус: сталь, покрытая текстурированным полиэстером;
- цвет: RAL 7035;
- степень защиты: IP 66, соответствует IEC 60529;
- IK 10, соответствует EN 50102;
- дверца: реверсивная сплошная стальная или остекленная;
- габариты: высота — от 300 до 1400 мм, ширина — от 200 до1200 мм, глубина — от 150 до 400 мм;
- щитки имеют аккуратные скругленные края.
Щиты из нержавеющей стали Atlantic Inox (304L, 316L)
Шкафы из нержавеющей стали 304L и 316L соответствуют более жестким условиям эксплуатации, таким как наличие в атмосфере хлористого натрия или условиям морских побережий.
Металлические щиты серии Atlantic-E
Коррозионностойкие и прочные шкафы российского производства
- поставка в готовом для монтажа виде (в комплекте с монтажной платой, готовые отверстия для ввода кабелей)
- возможность различных конфигураций благодаря широкому ассортименту дополнительных аксессуаров
- полная совместимость с монтажным оборудованием Legrand: кабельные каналы Lina/Transcab, клеммы Viking 3, устройства управления и сигнализации Osmoz, маркировка Cab3, Memocab, хомуты Colson, Colring
Пластиковые щиты для модульного оборудования
Встраиваемые распределительные щиты Nedbox
Готовые к использованию распределительные щитки скрытого монтажа отличаются лаконичностью дизайна, высоким качеством изготовления, простотой монтажа и удобством в эксплуатации.
- В нашем ассортименте представлены накладные и встраиваемые щиты Nedbox IP 40 — IK 07
- встраиваемые щиты Practibox IP 40 — IK 07
- накладные мини-щиты Mini S IP 30
- щиты пыле- и влагозащищенные Plexo3 IP 65 — IK 09
Щиты и шкафы из полиэстера армированного стекловолокном серии Marina IP66-IK10
Щиты Marina из полиэстера — IP66 — IK10
Шкафы прекрасно приспособлены к cредам, вызывающим повышенную коррозию металлов, так как полностью не подвержены коррозии.
Температура эксплуатации: от -40°С до -80°С.
- Смола горячей полимеризации
- Самозатухание до 960С в соответствии с МЭК EN 60068-2-11
- Высокая стойкость к ультрафиолетовому излучению
- Высокая устойчивость к коррозии и солевому туману
- Хорошая стойкость к царапанию
- Хорошая устойчивость к бензину, маслам и смазкам
Промышленные коробки
Промышленные металлические коробки Atlantic IP66 — IK10 и коробки из нержавеющей стали:- Могут устанавливаться в вертикальном и горизонтальном положении двумя способами: непосредственное крепление к стене; крепление к стене кронштейнами их нержавеющей стали
- Антикоррозийное покрытие
- Невыпадающие винты
- Дополнительно укомплектовываются монтажными пластинами (отдельный аксессуар)
- Не содержат галогенов
- С гладкими стенками
- Самозатухание до 750С
- Самозатухание до 650С
- Кабельные вводы с мембранными уплотнителями
Вентиляция, кондиционирование и климат-контроль в шкафах
Диапазон рабочей температуры любого современного оборудования ограничен.
Для надёжной и продолжительной работы автоматики и электроники необходимо обеспечить постоянную круглогодичную температуру независимую от режима выделения тепла оборудованием внутри шкафа или от внешних климатических условий.
Компания Legrand имеет полный ассортимент оборудования, обеспечивающего поддержание необходимого микроклимата в шкафах Altis, Atlantic, Marina: всё, начиная от вентиляторов с фильтрующими элементами до кондиционеров высокой мощности и автоматических импульсных обогревателей.
Уплотнители кабельных вводов
Уплотнители предназначены для ввода кабелей в оболочки электротехнических изделий, расположенные в помещениях офисно-административного и промышленного назначения и обеспечивают высокий уровень пылевлагозащиты.
В ассортименте представлены пластиковые и металлические уплотнители с уровнем защиты от IP55 до IP68.
Системы распределения
- Клеммные колодки от 63 до 100 А
- Модульные распределительные блоки от 40 до 250 А
- Силовые блоки от 125 до 400 А
- Оптимизированное распределение VX3/HX3 до 125А
- Оптимизированное распределение HX3 втычного типа до 125 А
- Гребенчатые шины HX3
Система распределения с повышенной безопасностью HX³/VX³ IS
Вследствие постоянно возрастающих требований к бесперебойности электроснабжения, критически важной становится возможность выполнять работы в щите, находящемся под напряжением.
Системы распределения электроэнергии Legrand с повышенной безопасностью являются инновационным решением по обеспечению бесперебойности электроснабжения за счет применения щитов с выдвижными блоками.Система состоит из пластиковых шасси с алюминиевыми шинами и специальных оснований для установки силовых и модульных автоматических выключателей.
Преимущества систем распределения электроэнергии повышенной безопасности (IS) от Legrand:
- Экономия времени
- Простота и экономичность
Кабельные каналы Lina25 и Transcab
Перфорированные кабельные каналы для прокладывания кабелей в промышленных шкафах и шкафах XL3.
Возможны различные варианты крепления каналов: на двери, на рейке-шасси, на траверсах, на перфорированных и сплошных пластинах.
Низковольтные распределительные устройства— ООО «Распределительные устройства Power Systems»
Конструкция NEMA 12
Сварная рама из SPS, корпуса NEMA 12 обеспечивают защиту от пыли и других загрязняющих веществ, переносимых по воздуху. Точность специальной метки дугового разряда для распределительного щита зависит от соблюдения указанного производителем времени отключения автоматического выключателя, а предотвращение попадания переносимых по воздуху загрязняющих веществ в автоматические выключатели в литом корпусе имеет решающее значение для обеспечения их правильной работы и времени отключения. В среде с высоким содержанием взвешенных в воздухе твердых частиц сильно вентилируемые корпуса представляют собой проблему управления рисками и негативно влияют на безопасность и надежность электрической системы.Корпуса SPS NEMA 12 — это экономичное решение для повышения безопасности и снижения рисков для электрических систем.
• Компоненты от всех основных производителей оригинального оборудования
• Медная шина с полным номиналом (1000 А на квадратный дюйм)
• Варианты удаленного монтажа в стойку
• Фиксированная и выдвижная конструкция
• Доступна дугостойкая конструкция типа 2B
• Маркировка NRTL
• Постоянный ток Характеристики 400A-6000A
• Номинальные характеристики короткого замыкания до 100 кА
• Сеймические характеристики в зоне IBC 4
• Корпуса NEMA 1, NEMA 12 и NEMA 3R
• Конструкция сварного каркаса
Качество Коммутаторы
SPS созданы в соответствии со всеми применимыми стандартами ANSI, IEEE и NEMA.Строгая программа обеспечения качества SPS применяется на каждом этапе проекта, от проектирования до производства и тестирования.
Система окраски SPS была сертифицирована третьей стороной в соответствии с ANSI C57.12.28, а гальваническая сталь является стандартной для наружных шкафов. Корпуса из нержавеющей стали не являются обязательными для эксплуатации в высококоррозионных средах.
Другие доступные опции:
• Сейсмостойкость по IBC Zone 4
• Автоматические выключатели UL 1066
• Автоматические переключатели
• Коммунальные измерения
• C57.12.29 Система окраски для агрессивных сред
• На салазках
• Расширенная гарантия
Типы материалов корпуса и рекомендации
Электрические шкафыустанавливаются в самых разных местах — часто ваш распределительный щит будет установлен на открытом воздухе, уязвим для сильного дождя, высокого уровня влажности, агрессивных минералов, таких как морская соль, пыль и солнечное излучение. Еще одно соображение, которое, к сожалению, становится все более частым, — это угроза вандализма и саботажа.Очень важен тщательный выбор материала корпуса. Прочтите краткое руководство по вашим вариантам.
Корпуса из поликарбоната
Поликарбонат имеет несколько преимуществ по сравнению с металлическими вариантами, в частности, его стойкость к коррозии и кислой среде. Удивительно, но пластмассы часто обладают хорошей ударопрочностью, их нелегко поцарапать и поцарапать. Его непроводящий характер устраняет необходимость в заземляющих лентах для дверей и крышек.
Корпуса из поликарбоната обычно используются для небольших корпусов, таких как локальные станции управления и распределительные коробки, и редко используются в больших размерах из-за стоимости.
Идеальные области применения: Небольшие корпуса, локальные станции управления, распределительные коробки, химические среды.
Корпуса из мягкой стали
из-за его относительной рентабельности и прочности — примерно в 25 раз прочнее пластика.
К сожалению, необработанная сталь очень уязвима к коррозии и должна иметь покрытие с использованием таких методов, как цинкование, гальванизация, порошковое покрытие или окраска.
Корпуса из мягкой сталииспользуются для всего, от внутренних распределительных щитов до больших ЦУД и распределительных шкафов для управления дорожным движением.Как правило, они подходят для всех наружных применений, за исключением участков, подверженных коррозии, таких как прибрежные районы.
Поскольку сталь обладает высокой проводимостью, необходимо позаботиться о заземлении всех стальных поверхностей во избежание поражения электрическим током.
Идеальное применение: Практически для всех внутренних и наружных применений, особенно в прибрежных и некоррозионных зонах.
Алюминиевые корпуса
Как и сталь, алюминий подвержен коррозии, однако он очень быстро образует слой беловатого вещества, называемого оксидом алюминия, который изолирует внутренний слой алюминия от кислорода и предотвращает дальнейшую коррозию.Алюминий без покрытия можно безопасно использовать для наружных работ, но обычно его покрывают порошковой краской или красят по эстетическим соображениям.
Алюминий более легкий, но не такой прочный и твердый, как сталь, поэтому обычно используются более толстые листы. Еще одно преимущество алюминия заключается в том, что он немагнитен, что устраняет вихревые токи внутри корпуса — поэтому обычно используются алюминиевые фланш-панели.
Идеальное применение: Наружные распределительные щиты в прибрежных районах.
Корпуса из нержавеющей стали
Нержавеющая сталь — это стальной сплав, содержащий некоторое количество хрома и никеля, что делает его практически невосприимчивым к коррозии и появлению пятен. Существует несколько марок нержавеющей стали, наиболее распространенными из которых являются 304 (содержащие 18% хрома и 8% никеля) и 316 (16% хрома, 10% никеля и 2% молибдена).
Нержавеющая сталь тверже, чем низкоуглеродистая сталь, с ней труднее резать и обрабатывать, но она структурно прочнее.
Благодаря высокой устойчивости нержавеющей стали к коррозии, она может использоваться и обычно используется без покрытия даже на открытом воздухе. Нержавеющую сталь без покрытия обычно полируют из эстетических соображений. Нержавеющая сталь без покрытия очень популярна в пищевой промышленности, поскольку ее легко мыть без риска накопления грязи и бактерий.
Из-за того, что нержавеющая сталь состоит из более дорогих металлов, она до 3 раз дороже низкоуглеродистой стали. Из-за повышенного содержания никеля более высокие марки нержавеющей стали обычно дороже.
Идеальное применение: На открытом воздухе, особенно в прибрежных районах, в агрессивных средах, зонах приготовления пищи.
Коммутаторы| IEM
Коммутаторы могут быть спроектированы по индивидуальному заказу или использовать стандартную конфигурацию для удовлетворения определенных габаритных и электрических требований. Они могут включать полностью интегрированные компоненты от ведущих производителей, включая автоматические переключатели, TVSS, распределительные трансформаторы и схемы переключения на основе ПЛК или реле.Автоматические выключатели и выключатели с плавкими предохранителями могут монтироваться групповой или индивидуальной установкой. Корпуса для внутреннего и наружного применения доступны в широком диапазоне прочных цветовых решений.
- Напряжение: до 600 В переменного тока, до 250 В постоянного тока максимум
- Допустимая нагрузка: от 400 до 12000 А, максимальная номинальная мощность шины
- 65 kAIC стандартное крепление шины (100 или 200kAIC — опция)
- Номинальные характеристики распределительного щита до 12000A, 200kAIC до 480V, 100kAIC до 600V
- Шкафы NEMA типа 1 или 3R
- Краска ANSI 61 — стандартная, другие цвета доступны как опция
- Доступ спереди, сзади и сбоку
- Устройства могут монтироваться индивидуально (вертикально) или группами (панель / горизонтально)
- Индивидуальный листовой металл и гибкость шин для шинопроводов и трансформаторов
- Доступны различные аксессуары для защитных устройств
- Посеребренная медная шина, луженая алюминиевая шина или опционально луженая или неизолированная медь
- 1000A на кв. Дюйм.полностью рассчитанные системы медных шин
- 750 А на кв. Дюйм полностью рассчитанных алюминиевых шинных систем
- Протестировано на короткое замыкание в течение 3 циклов (0,05 секунды) или на немедленное отключение протестированного OCPD или закреплено в соответствии со стандартами конфигурации UL
- Конструкция с жесткой рамой, изолирующая сборку шины и выключателя от корпуса
- Измерительные отсеки, изготовленные в соответствии с применимыми стандартами коммунальных предприятий
- Доступны различные варианты полностью интегрированных компонентов, включая автоматические переключатели, SPD, распределительные трансформаторы и схемы переключения на основе ПЛК или реле, автоматизацию, измерение и мониторинг
- Коммутатор с питанием от кабелей, кабельной шины, шинопровода или трансформатора
- Электромагнитный стационарный автоматический выключатель питания и фидеры с электронным управлением,
- Групповой, стационарный плавкий выключатель питания и фидеры или комбинация стационарных выключателей и плавких выключателей
- Термомагнитные электронные автоматические выключатели со стандартной, высокой kAIC или токоограничивающей способностью, 80% или 100% номиналом
- Все имеющиеся в продаже варианты автоматических выключателей и выключателей с плавкими предохранителями, внесенные в списки UL
Разница между IEM
Шина с полным номиналом основана на номинальной плотности, а не на испытаниях UL на нагревание, что приводит к увеличению количества шин и более низким рабочим температурам.
Все корпуса отделаны современной системой порошкового покрытия, обеспечивающей внутреннюю отделку, которая превышает 1500 часов испытаний в солевом тумане для наружного оборудования до 3000 часов.
Выбор компонентов и средств измерения основан на расчетах стоимости для конкретного приложения и оптимизирован в соответствии со спецификациями.
Технические характеристики
- Коммутаторы IEM соответствуют или превосходят применимые отраслевые стандарты, включая корпуса стандартов UL891, CSA, NEMA PB-2, NEMA 1 и NEMA 3R.Использует автоматические выключатели из списка UL489 или UL1066 Коммутаторы
- IEM соответствуют требованиям сейсмических испытаний и схемам, указанным в IEEE344 и ICC-ES-AC156.
Металлические шкафы для электрических распределительных щитов Австралия
Сверхпрочный корпус распределительного щита, изготовленный из высококачественной стали
Наши сверхпрочные панельные плиты изготовлены из высококачественной стали и полностью сварены с двойным уплотнительным фланцем корпуса обратки, который плотно прижимается к уплотнительной прокладке высшего качества.
Это позволяет распределительному щиту выдерживать свойства сжатия при самых высоких температурах, тем самым продлевая срок службы шкафа и обеспечивая дополнительную безопасность ценному электрическому оборудованию, находящемуся внутри.
Все наши корпуса для распределительных щитов были разработаны с широким спектром функций, которые гарантируют, что они подходят по назначению, практичны и могут быть изготовлены любой формы для индивидуальной установки.
Широкий набор функций для надежного корпуса, который можно полностью настроить в соответствии с вашими потребностями
От подъемной двери со встроенным элементом жесткости во всю высоту для дополнительной прочности до латунных хромированных блочных петель, которые позволяют открываться на 180 o , наши двери распределительного щита отличаются прочностью и практичностью.
Они также обеспечивают максимальную площадь поверхности, с верхней и нижней съемными панелями сальников, а также монтажными отверстиями под замочную скважину сверху и снизу, а также системой монтажа на перфорированной рейке, что упрощает установку корпуса на стене или на полу. плинтуса канала.
Наши шкафы поставляются с двойным обратным желобом для отвода пыли и воды, а также с дополнительным капюшоном. Кроме того, как и все распределительные щиты DaRa, они сделаны в Австралии и поставляются с идентификационными карточками цепи и графиком
.Настройте корпус распределительного щита DaRa
Наши корпуса распределительных щитов можно соединить вместе, чтобы придать им любую форму для индивидуальной установки.Доступные в стандартном исполнении с порошковым покрытием Pastel Grey или Electric Orange для обеспечения превосходной, долговечной антикоррозийной отделки, они также могут быть окрашены в соответствии с вашими требованиями к цвету.
Другие дополнительные опции включают в себя алюминиевые или латунные фланш-панели, дверные перья, шпильки IPA на накладке, оцинкованный цоколь и варианты стоек, комплекты защиты от циклонов, а также конструкцию из морской нержавеющей стали 316 или алюминия на выбор.
Чтобы узнать больше о наших нестандартных шкафах для распределительных щитов по цене , свяжитесь с командой здесь, в DaRa.
Свяжитесь с DaRa Switchboards для получения дополнительной информации
Чтобы запросить стоимость стандартного или нестандартного шкафа распределительного щита, а также для получения дополнительной информации, пожалуйста, позвоните в нашу группу продаж и инженеров по телефону 03 8544 3300, отправьте электронное письмо по адресу [email protected] или заполните нашу онлайн-форму для связи, и мы свяжемся с вами в ближайшее время.
Dara — компания по производству распределительных щитов, базирующаяся в Мельбурне. Мы продаем распределительное оборудование онлайн, такое как накладки для распределительных щитов, корпуса распределительных щитов, панели счетчиков и многое другое.
Ищете высококачественные металлические корпуса для распределительных щитов?
Тогда у нас есть все, что вам нужно, и даже больше! Имея почти десятилетний опыт работы в отрасли, команда, стоящая за Dara, объединилась в 2010 году с одной простой целью; чтобы предоставить полное решение для распределительного щита, которое позволит нашим клиентам подключаться, включать и быть уверенным в том, что их потребности в распределении электроэнергии будут удовлетворены.
Наша команда опытных менеджеров тесно сотрудничает с некоторыми из самых уважаемых в мире компаний, занимающихся проектированием и производством электрических компонентов низкого напряжения, чтобы предоставить нашим клиентам необходимое качество распределения электроэнергии.
Каждый член нашей команды является лидером в своей области проектирования, управления проектами и производственных операций.
Короче говоря, мы упорно работаем над производством распределительных щитов по индивидуальному заказу для австралийского и мирового рынков, чтобы у наших клиентов были инструменты и системы, чтобы преуспевать и расти во всем, что они делают. Наши распределительные щиты соответствуют всем австралийским стандартам и местным правилам эксплуатации.
Безошибочные качества промышленных распределительных щитов
Уже почти десять лет мы поставляем решения по управлению потоками электроэнергии для проектов во взрывоопасных средах.От портов до шахтных стволов, от нефтехимических заводов до объектов солнечной энергетики мы спроектировали распределительные щиты с прочными кожухами и схемами защиты для повышения надежности установки.
Эти шкафы могут быть установлены на полу или на стене, их модульная конструкция означает, что они могут быть соединены вместе, чтобы сформировать любую форму для индивидуальных электрических установок.
Все наши промышленные платы доступны либо из морской нержавеющей стали, либо из алюминия, окрашены в пастельно-серый цвет N12 или ярко-оранжевый цвет X15 и прошли испытания NATA на соответствие высочайшему классу защиты IP.Если вам требуется корпус другого цвета, мы можем растушевать отделку в соответствии с вашими желаемыми результатами.
Список наших постоянно растущих клиентов
Dara Switchboards разработала индивидуальные решения по управлению электрооборудованием для тяжелых условий эксплуатации для некоторых из крупнейших имен в Австралии и во всем мире, в том числе:
- л.с.
- тесла
- Puma Energy
- Энергия происхождения
- Штайнерт
- Agl энергия
- Energy Australia
- Powercor
Мы стремимся удовлетворить потребности наших клиентов в распределении электроэнергии и защите.По мере того как глобальные экологические условия приобретают все большее значение, а потребности в энергии меняются, Дара воодушевлен будущими возможностями производства, распределения и защиты электроэнергии.
Защитите свою систему распределения электроэнергии с помощью Dara
Если вы планируете крупномасштабный проект строительства или добычи полезных ископаемых, то безопасное снабжение вашей площадки достаточным количеством электроэнергии является абсолютной необходимостью. Мы являемся экспертами в области электромонтажа промышленных панелей и можем гарантировать, что ваш проект позаботится об энергопотреблении.
Нет лучшего способа удовлетворить ваши потребности в электроснабжении в промышленных условиях, чем с помощью разработанного и изготовленного Dara распределительного шкафа , адаптированного к вашим спецификациям. Свяжитесь с нами сегодня, и мы сможем начать процесс определения того, что вам нужно, и создания идеального распределительного щита для вашего проекта.
Напишите нам по телефону, электронной почте или в чате напрямую через наш веб-сайт. Наши опытные специалисты по продажам будут рады провести вас через весь процесс от первоначального предложения до проектирования и до окончательной доставки.Чтобы лучше понять масштабы и качество нашей работы, вы можете просмотреть готовые проекты и тематические исследования, опубликованные на нашем веб-сайте.
Вакуумный выключательи распределительные щиты в металлической оболочке, электрическое распределительное устройство, механическое распределительное устройство, автоматический выключатель напряжения, स्विचगियर — Premsons Enterprises India Private Limited, Jabalpur
О компании
Год основания 1998
Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)
Характер бизнеса Производитель
Количество сотрудников от 11 до 25 человек
Годовой оборот 10-25 крор
Участник IndiaMART с августа 2013 г.
GST23AADCP3353R1Z3
Premsons Enterprises India Private Limited была основана в 1998 году.Premsons Enterprises India Private Limited — превратилась в авангард своего маркетинга промышленного, сельскохозяйственного оборудования и услуг в городе Джабалпур, обслуживая потребности обороны, цементной промышленности, сахарной промышленности, электростанций, горнодобывающей промышленности, железной дороги, телекоммуникаций, инфраструктуры, бумажная промышленность, сталелитейная промышленность, государственные учреждения, сельское хозяйство и домашние клиенты, расположенные по всей территории гигантского штата Мадхья-Прадеш. Сегодня мы достигли высочайшего уровня удовлетворенности клиентов, предоставляя нашим клиентам продукцию мирового класса в области насосного оборудования, оборудования для выработки электроэнергии, освещения, кабелей, трансформаторов, распределительных устройств, панелей управления.То, как мы управляем этим, придает новый смысл деловым отношениям, где бизнес-транзакции измеряются индексом полного удовлетворения.
Premsons Enterprises India Private Limited — синоним названия оборудования для выработки электроэнергии и оборудования для обработки жидкостей в Джабалпуре, Мадхья-Прадеш. Radiant, ответвление компании Hathiwala, основанной в 1952 году, само по себе является ориентиром в Джабалпуре в области инженерной продукции, результатом дальновидного видения нашего основателя Шри Премджи Дамджи Вира, и сегодня вся группа представляет собой широко диверсифицированную группу в области маркетинга и розничной торговли. и производство с 60-летней традицией «нового определения качества».За Radiant стоит преданная своему делу команда инженеров, которые стремятся к максимальному удовлетворению потребностей клиентов, предлагая продукты и услуги мирового класса самого высокого качества.
THAI SWITCHBOARD AND METAL WORK CO LTD
Характер деятельности
Thai Switchboard and Metal Work Co., Ltd произвела множество продуктов под торговой маркой TAMCO. Мы стремимся предоставлять комплексные услуги с высококачественной продукцией, чтобы удовлетворить самые высокие требования наших клиентов. Предлагая как стандартные корпуса, так и корпуса, изготавливаемые на заказ, мы являемся ведущим производителем распределительных щитов в Таиланде.
«МЫ НЕ ПРОДАЕМ ПРОДУКТ. НО МЫ — ВАША ЕДИНАЯ СЛУЖБА ПО ЭЛЕКТРИЧЕСКИМ РАБОТАМ»
В 1992 году в Таиланде была основана компания TAMCO.Обладая более чем двадцатилетним опытом, мы изготовили компактные корпуса, главные распределительные щиты, корпуса распределительных устройств, кабельные лестницы, кабельные лотки, кабельные каналы и стеллажные системы. Наш продукт гарантирует качество, дизайн и долговечность. Мы обещаем предоставить нашим клиентам лучшее решение, которое мы можем.
| Категории: |
| Электрика / Электроника / Управление / Автоматизация -> ПАНЕЛИ И КОНТРОЛЛЕРЫ สวิตช์ บอร์ด และ คอนโทรลเลอร์ |
| Продукты и услуги | ||||||||||||||||
| ||||||||||||||||
Электрифицированный пол | Metal Gear Wiki
Электрифицированные полы — это полы, которые после активации выдают электрический ток, достаточный для сильного поражения электрическим током любого, кто коснется пола при активации.Распределительный щит для активации электрифицированных полов обычно находится в той же общей области, что и сам электрический пол. Они в основном используются в качестве устройств безопасности, чтобы уменьшить вероятность проникновения злоумышленника в зону.
Использование
Операция «Пожиратель змей»
- См. Также: Добродетельная миссия и операция Snake Eater
Хотя в Грозном Граде никогда не было электрифицированного пола, полковник Волгин во время битвы с Голой Снейком использовал свои электрокинетические способности, чтобы наэлектризовать пол волнами электрической энергии.
Восстание Внешних Небес
- Основная статья: Восстание Внешних Небес
Наемники Внешних Небес часто использовали электрические полы по всей базе. Кроме того, во время тревоги персоналу также посоветовали активировать электрические полы, чтобы задержать злоумышленника с помощью расположенных поблизости распределительных щитов. Солиду Снейку удалось уничтожить несколько из них, используя ракеты M47 Dragon на расположенных поблизости коммутаторах. Кроме того, был последний электрифицированный этаж, расположенный за пределами ангара TX-55 Metal Gear, который постоянно работал на электричестве без распределительного щита поблизости.Из-за этого Снейку пришлось перебраться через дорогу от удара током. [1]
Инцидент с Теневым Моисеем
- Основная статья: Инцидент Шэдоу Моисея
Во время инцидента с Теневым Моисеем Сыны Биг Босса построили электрический пол в западных лабораториях на втором этаже здания хранилища ядерных боеголовок и активировали его в качестве меры безопасности, чтобы доктор Хэл Эммерих не сбежал из своей лаборатория. По совету кого-то под псевдонимом «Глубокий глоток» Снейку удалось отключить электрическую мощность генератора с помощью хорошо размещенной дистанционно управляемой ракеты «Никита», хотя он не смог полностью уничтожить ее из-за относительно небольшой мощности боеголовки, которую она имеет, потому что о том, что он в основном состоит из электроники, о чем он сказал Эммериху девять лет спустя.
Инцидент на Манхэттене
- См. Также: Инцидент с танкером и Инцидент в Биг Шелл
На морском очистном сооружении Биг Шелл был электрифицированный пол на Ядре Шелл 2. Во время инцидента с Биг Шелл лидер наемников Гурлукович Ольга Гурлукович по приказу лидера террористической группы «Сыны свободы» Солидуса Снейка активировала электрифицированный пол, чтобы отговорить Рейдена от попыток вернуть президента Джеймса Джонсона до того, как его жизненные показатели активируют Arsenal Gear.Однако Райдену удалось, по совету полковника, найти ракетную установку «Никита» и отключить выход генератора, таким образом отключив электрифицированный этаж. Электрифицированная система пола предположительно была разрушена навсегда, когда «Арсенал Гир» стал активным с разрушением Биг Шелл.
Инцидент с оружием патриотов
- См. Также: Liquid Sun, Solid Sun, Third Sun, Twin Suns, Old Sun и Naked Sin / Naked Son
Когда Снейк вернулся на остров Shadow Moses в 2014 году, используя Metal Gear Mk.III, он повторно активировал электрифицированный пол, чтобы устранить Гекко, которому удалось проникнуть в область.
За кадром
Электрифицированный пол был постоянным устройством безопасности в серии Metal Gear . В Metal Gear игрок мог пройти по нему, теряя здоровье. Кроме того, поскольку электрифицированный пол расположен непосредственно перед местом ожидания TX-55 Metal Gear, хотя в игре указано, что игрок должен пробежать через электрифицированный пол, чтобы добраться до другой стороны, его можно отключить, как и любой другой электрифицированный пол. если игрок использует ракету RC и целится в последний тайл стены на пути. [2] Однако в Metal Gear Solid , его римейке Metal Gear Solid: The Twin Snakes и Metal Gear Solid 2: Sons of Liberty , если игрок попытается пройти, игрок будет наэлектризован, а затем отброшен назад. Если сделать это в картонной коробке, она также загорится во второй игре. За исключением электрического пола на Shadow Moses, микроволновый коридор на борту Outer Haven концептуально похож на электрифицированный пол, в котором Снейк будет получать постоянные повреждения, когда он проходит через него.
