Как правильно паять провода.

Умение правильно спаять два провода будет полезным далеко не только начинающим радиолюбителям. В быту этот навык тоже достаточно часто может пригодиться. Тот же самый случайно разорванный провод от наушников или другого устройства – лучше спаять, чем просто скрутить и замотать изолентой.
 Почему пайка всегда лучше скрутки?
 Вместо длинного лирического вступления кратко рассмотрим вопрос о том, что лучше: скрутка или пайка? У ремонта первым способом есть сразу несколько недостатков. Во-первых, скрученные на скорую руку провода достаточно легко рассоединить одним неосторожным движением.
 Во-вторых, такой ремонт отрицательно скажется на качестве работы прибора, устройства или какой-либо цепи, через которую проходит ток. Дело в том, что в месте скрутки двух проводников из-за слабого контакта может существенно увеличится сопротивление. Этот фактор уменьшит силу проходящего тока и, как следствие, музыка (если это наушники или колонки) заиграет не лучшим образом.

 Кроме того, слабый контакт – это возможные перебои с проходом тока через место соединения. На ряду с прерывистой работой прибора будет наблюдаться искрение и постепенное перегорание проводника. Итог у такой эксплуатации один – скрутка опять становится местом разрыва цепи.
 Есть у этого вопроса и эстетическая составляющая. Скрученные концы двух проводов выглядят неаккуратно. Ситуацию не исправляет даже намотанная изолента.
 Совсем другой результат получается тогда, когда спаять два провода между собой. Место такого соединения будет очень прочным, а сопротивление отремонтированного участка цепи не увеличится. Если спаянные провода еще и в термоусадочную трубку поместить, то будет не только надежно и правильно, но и красиво.
 Что нужно для правильной пайки проводов?
 Как правило, все необходимое для того, чтобы правильно спаять два провода между собой, есть практически у каждого. Если нет, в интернет-магазине «Квант» можно найти минимальный набор инструментов и материалов.
 Итак, для выполнения пайки проводов понадобится следующее:
 • паяльник;
 • канифоль;
 • припой;
 • канцелярский нож;
 • термоусадочная трубка.
 Самое дорогостоящее из этого списка – это паяльник. Заменить его, к сожалению, ничем другим нельзя.
 Вместо канифоли можно воспользоваться таблеткой аспирина или лимонной кислотой, которая есть на любой кухне. От последнего варианта, по возможности, лучше отказаться. Кислота хоть и облегчает пайку, но при длительном взаимодействии с металлическими проводниками ослабляет место соединения.
 Припой лучше купить новый. Хотя для небольшого бытового ремонта его можно выпаять из какой-либо ненужной электронной платы. Олово отлично прилипнет к луженному разогретому паяльнику, и его можно будет перенести в место соединения.
 Канцелярский нож понадобится для зачистки проводов. Снять изоляцию можно и с помощью специального инструмента. Но он есть далеко не у каждого, и стоит недешево.
 Термоусадочная трубка – отличная современная альтернатива традиционной изоленте. С ее помощью место соединения надежно защищается от агрессивной окружающей среды. Также этот материал является диэлектриком, что исключает поражение пользователей электрическим током. В конце концов – выглядит трубка более аккуратно, чем изолента.
 Как спаять два медных провода?
 Теперь пошагово рассмотрим процесс пайки двух стандартных проводов, имеющих многожильную структуру.

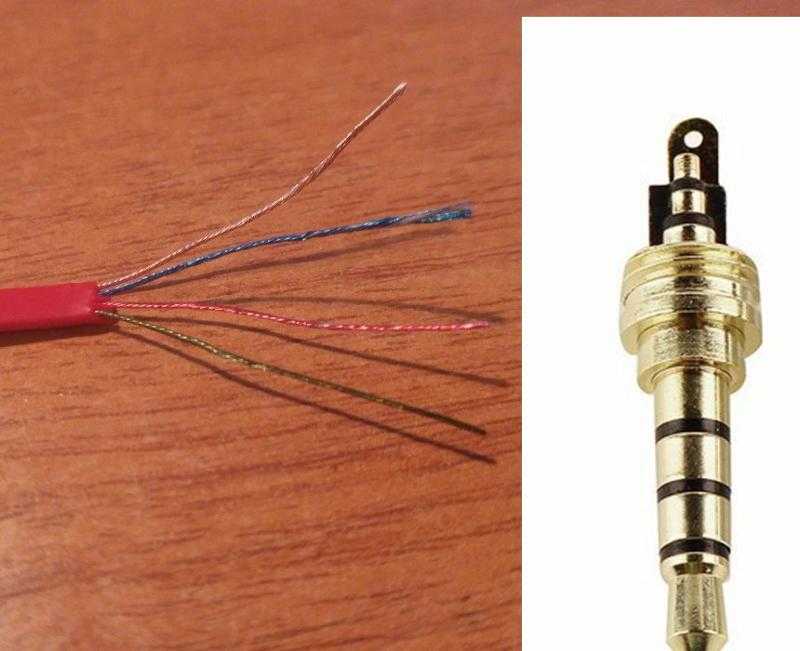

 Первым делом необходимо произвести снятие изоляции. Для надежного соединения достаточно будет зачистить около 50-100 миллиметров. Если на жилах имеется слой защитного лака, то его тоже необходимо удалить. Это легко сделать при помощи зажигалки или спичек – под воздействием огня покрытие выгорит за пару секунд.

 Второй шаг – закручивание очищенных проводов. Многочисленные жилы лучше собрать в один пучок, чтобы они не торчали и не отгибались при нагреве паяльником.

 Теперь нужно как следует залудить провода. Для этого уже необходим разогретый и залуженный паяльник. Очищенный провод погружается в расплавленную канифоль, после чего на него легко наносится припой. Флюс можно перенести на жилы и при помощи паяльника (если место пайки недвижимо).

 Слой нанесенного олова в итоге должен быть аккуратным и ровным. Лишнее лучше заранее удалить. На этом же этапе на один из проводов надевается термоусадочная трубка нужных размеров. Если этого не сделать, то после пайки придется все делать заново.

 Далее луженные проводники соединяются так, чтобы между ними был максимально плотный контакт. После этого необходимо провести паяльником вдоль линии соприкосновения, расплавив припой. Один из самых ответственных моментов, влияющих на качество пайки – это время остывания олова. В этот период нельзя двигать проводники, корректировать их положение и так далее. Чтобы ускорить процесс остывания припоя, достаточно подуть секунду-две на место соединения.

 Последний шаг – применение термоусадочной трубки. Она передвигается на место выполненной пайки и прогревается. Для этого можно использовать специальный фен или же обычные спички. Не рекомендуется использовать зажигалки, которые не гаснут при ветре, так как температура их пламени чрезмерно высокая, и трубка просто портится.

 Греть термоусадучную трубку нужно от середины к краям. Если поступить иначе, то внутри останется воздух, и аккуратности добиться не получится.

Как правильно паять паяльником — как научится самостоятельно паять алюминиевые, медные провода паяльником?

Эта статья поможет вам узнать, как правильно паять паяльником, если вы не держали его в руках до этого. Паяльник – действительно нужная вещь, если вы радиолюбитель, системный администратор, хотите самостоятельно чинить домашнюю электронику или если хотите научиться чему-то новому и полезному.

Важно понимать, что если вам уже сегодня нужно перепаять провода в бытовой технике или спаять материнскую плату в компьютере, прочтения одной статьи будет явно недостаточно. Несмотря на кажущуюся простоту, работа с паяльником – это почти искусство, требующие внимательности, опыта и наличия твердой руки. Прежде чем что-то паять для провода, имеющего ценность, стоит изрядно попрактиковаться на расходном материале.

Принцип работы паяльника

Понять, как работает паяльник, не сложно. Нагревательный элемент разогревается до высокой температуры ( 300 и выше градусов ). Паяние – это процесс всасывания специального вещества (припоя). Оно имеет температуру плавления ниже, чем у провода для спаивания.

Паяльник расплавляет припой, заполняющий собой все микропоры металла, взаимодействуя с ними на молекулярном уровне. При охлаждении он «прикипает» и образовывает устойчивую связь между двумя частями провода.

Паяльник и инструменты, необходимые для работы

Отвечая на вопрос «как паять паяльником», необходимо затронуть тему инструмента и расходных материалов, необходимых для осуществления пайки. Итак, чтобы правильно и качественно паять, вам понадобится:

• Сам паяльник
• Специальная подставка
• Припой
• Флюс
• Дополнительные инструменты

Паяльник

Есть много самых разных моделей, необходимых для решения широкого спектра технических проблем. Но главный критерий – мощность. По мощности они разделяются на несколько типов:

• 3-10 Вт. Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем
• 20-40 Вт. Относятся к категории «бытовых» или радиолюбительских. С их помощью можно как припаять провод, так и транзистор или другую деталь
• 60-100 Вт. Если провода, требующие пайки, очень толстые, подойдет именно этот тип. Он часто используется автолюбителями или профессиональными механиками
• 100 Вт и более. Таким паяльником можно спаять как толстый провод, так и кастрюлю или даже радиатор автомобиля. Они используются только профессионалами, и по понятным причинам неприменимы в быту

Если вы планируете заниматься припайкой радиодеталей, достаточно будет 25 ватного инструмента. Чтобы припаять обычной провод, мощности должно хватить, но для использования в быту стоит подобрать модель в 35 Вт и выше.

Подставки часто продаются в комплекте. Они не только сохраняют рабочий стол от пятен припоя, но и позволяют всегда контролировать положение инструмента. В работе он должен находиться на краю стола. Важно следить за сетевым проводом.

Припой

В этом специальном легкоплавком сплаве, как правило, используются вещества:

• Олово
• Свинец
• Кадмий

Или любой другой металл с подходящей температурой плавления. Самые легкоплавкие имеют температуру плавления

до 80 градусов, а наиболее устойчивые – свыше 900.

В быту рекомендуется использовать припой марки ПОС 61. Самый удобный вид – тоненькая проволочка.

Флюс

Так называется специальное вещество, выступающее связующим звеном между припоем и металлом провода. Он помогает адгезии (приставанию) припоя, и успешно защищает его от окисления и помогает обезжириванию. Наиболее популярная марка – ЛТИ 120.

При необходимости он делается самостоятельно. Для этого достаточно растворить канифоль в спирте (примерно 60 на 40% ) и тщательно взболтать.

Дополнительный инструмент

Чтобы удобно и безопасно паять с паяльником, следует обзавестись предметами:

• Кусачки. Ими откусывается провод, снимается изоляция, поддерживается деталь при работе
• Напильник – для очистки нагревающейся части паяльника
• Скальпель с пинцетом. Они помогут не обжечь пальцы при работе с мелкими деталями

Приступая к работе

Новый паяльник необходимо зачистить и облудить. Следует включить его в сеть на 15-20 минут. При этом нередко начинает выгорать заводская смазка, и сам инструмент может немного дымить, это не страшно.

После прогрева следует аккуратно зачистить рабочую поверхность напильником, после чего сразу же обмакивают его в припое. Важно не дать ему окислиться. Теперь инструмент готов к работе.

Важно, если жало вашего инструмента из металлокерамики. Его нельзя обрабатывать напильником. Для этого есть специальная влажная ткань, и ей необходимо аккуратно протереть поверхность.

Как припаять провод: процесс

Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции. От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.

Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.

Во время работы стоит помнить ряд правил:

• Спайка должна быть быстрой
• Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
• Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным

Как паять провода более надежно? Следует скрутить их перед началом процедуры. После остывания их изолируют при помощи изоленты, чтобы избежать коротких замыканий при работе.

Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.

Техника безопасности

Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:

• Освободите рабочую поверхность от посторонних предметов
• Уберите из комнаты излишне любопытных детей и животных
• Следите за шнуром – задев его ногой или рукой, есть риск ожога
• Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
• Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
• Каждый раз следует брать припоя не больше, чем на 2 пайки . Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему

Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.

Качественно припаять провода

От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:

• Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
• При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
• Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку

С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо. Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.

Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.

Как качественно паять паяльником?

Лучший способ научиться делать что либо – практиковаться. Паяние не исключение. Есть ряд упражнений, помогающих освоить этот, безусловно, сложный, но полезный инструмент.

Следует взять голый или изолированный провод (чтобы попрактиковаться в снятии изоляции) и разрезать его на 12 одинаковых кусков. Чтобы они получились не слишком мелкими, оптимальная длина – 30-40 сантиметров (до разрезки).

После нарезки следует взять паяльник и составить из этих заготовок куб, пользуясь только паяльником и плоскогубцами. Это позволит вам почувствовать инструмент и приловчится к сего использованию. Потом готовый остывший куб следует взять в ладонь и сжать в кулак. Работа удовлетворительна, если спайки останутся целыми. Это можно практиковать для поддержания навыков на высоком уровне, даже если вы – опытный специалист, и уверены в себе.

Второй способ тренировки работы с паяльником требует тонкой проволоки и зачищенного кабеля. Его нужно обмотать вокруг проволоки, а потом аккуратно спаять, пользуясь паяльником и плоскогубцами. Следует практиковаться, пока не получится паять качественно провода с первого раза. После этого стоит приступать к нормальной ответственной работе.

Регулярная практика позволит очень быстро достичь значительного прогресса в пайке. Уже в скором времени вы сможете самостоятельно починить радио, проводку (соблюдая правила осторожности) или другую домашнюю технику. Но до этого стоит доверить это дело специалистам, чтобы не рисковать дорогими предметами.

многожильный

Отмеченные наградами проволоки для роботизированной пайки, ремонта и ручной пайки

Флюсы в порошковых припоях HARIMA подходят для самых разных сплавов, сердечников и диаметров. Порошковая проволока MULTiCORE подходит как для традиционного производства оловянно-свинцового сплава, так и для современных бессвинцовых процессов, включая роботизированную пайку точка-точка. Порошковая проволока MULTiCORE обеспечивает равномерное распределение флюса по всей проволоке и доступна в исполнении, не содержащем свинца, что обеспечивает высокую надежность 9Сплав 0iSC, SnPb и формулы, не содержащие галогенов. Для сборщиков, предпочитающих вариант без сердечника для селективной пайки, MULTiCORE предлагает изделия из сплошной проволоки как без свинца, так и в варианте с оловом и свинцом.

Проволока для припоя находит широкое применение в самых разных отраслях, от бытовой электроники до промышленного соединения металлических подложек. Чтобы обеспечить гибкость во всех областях применения, наши проволочные припои на основе свинца и без свинца имеют следующие характеристики:

• Широкий диапазон температур плавления
• Прочное механическое соединение
• Диапазон диаметров
• Составы с низким содержанием оксидов
• Составы как для ручных, так и для автоматизированных процессов

Производители, полагающиеся на высококачественную припойную проволоку и флюсы, могут доверять ассортименту продукции HARIMA для решения задач, с которыми они сталкиваются как в существующих, так и в новых разрабатываемых процессах. Например, при разработке современной автомобильной электроники, в которой прочное механическое соединение уравновешивается надежным электронным соединением, или при повышении экологической безопасности на автоматизированных производственных линиях бытовой электроники, HARIMA может помочь вам разработать более эффективные и экономичные системы.

…

Скачать TDS

…

Скачать TDS

…

Скачать TDS

…

Скачать TDS

Просмотреть все

Решения для припоя HARIMA

Доступны в широком диапазоне составов, поэтому выбор правильного типа припоя для вашего применения имеет первостепенное значение для успешной сборки и эффективного производства.

Традиционная проволока для пайки обычно состоит из оловянно-свинцовых сплавов. Однако HARIMA также предлагает проволоку для бессвинцового припоя, в том числе из сплава SAC и сплава 90iSC. Они обычно используются в областях, где требуется устойчивость и соответствие требованиям REACH и RoHS. Хотя они часто имеют более высокую температуру плавления, добавление никеля в некоторые составы помогает смягчить это ограничение.

Порошковая проволока

Технология HARIMA с несколькими флюсовыми сердечниками в наших вариантах порошковой проволоки равномерно распределяет флюс по всей проволоке припоя, обеспечивая быстрое смачивание и высокую надежность паяного соединения. Порошковая проволока, используемая во всех типах электронных сборок, состоит из полой проволоки для припоя, заполненной флюсовым сердечником, что способствует эффективному процессу пайки. Порошковые проволоки MULTiCORE идеально подходят для роботизированной пайки, ремонта или повторной сборки устройств. Порошковая проволока MULTiCORE от HARIMA предлагает ряд различных продуктов, подходящих для индивидуальных потребностей.

Обычно проволока для припоя с флюсом имеет либо кислотную, либо смоляную сердцевину и может комбинироваться со свинцовой или бессвинцовой проволокой. HARIMA также предлагает безгалогенные составы в качестве флюса внутри проволоки.

Проволока для твердого припоя

Используется как в качестве механического соединения в сантехнической промышленности, так и на печатных платах в электронной промышленности, наряду с широким спектром других применений. автоматизированные процессы. Как и проволока для припоя с флюсовым сердечником, проволока для твердого припоя может быть найдена как с проволокой из сплава на основе свинца, так и с проволокой из бессвинцового сплава.

Тонкая проволока для припоя

Тонкая проволока для припоя чаще всего используется в электронных сборках, где требуется точная пайка. Небольшой диаметр этих проводов обеспечивает точную подачу в труднодоступные места, где требуется паяное соединение. Они могут также включать или не включать встроенный флюсовый сердечник, и они доступны как на основе свинца, так и без свинца.

Области применения припоя

Области применения различных типов припоя многочисленны. Здесь мы рассмотрим основные способы использования припоя:

Ручная пайка

Ручная пайка используется там, где требуется ручная пайка компонентов и узлов. Ручная пайка чаще всего используется в тех случаях, когда требуется точность при небольших тиражах, при ремонте и доработке изделий. Обеспечение правильного типа припоя для этой техники имеет решающее значение для успеха любого устройства или компонента.

Пайка аккумуляторов

С появлением электромобилей пайка аккумуляторов стала как никогда важной. Обеспечение правильного типа припоя и флюса, используемых для вашего приложения, важно для обеспечения надежного соединения и механической прочности в широком диапазоне отраслей промышленности. ХАРИМА предлагает 9Сплав 0ISC в порошковой и сплошной проволоке для достижения высочайшей надежности паяного соединения.

Роботизированная пайка

Автоматизированные процессы с использованием лазерной пайки становятся все более популярными по мере того, как производители увеличивают масштабы и повышают эффективность производственных линий. Роботизированная пайка обеспечивает точность на платах с мелким шагом и высокой плотностью, позволяя бесконтактно работать с печатной платой.

Промышленное применение

Хотя методы пайки используются во многих отраслях промышленности, сегодня как автомобильная промышленность, так и отрасль бытовой электроники сильно зависят от высококачественных припойных проводов.

Автомобильная промышленность

Припои, используемые в автомобильной промышленности для электронных блоков управления и жгутов, должны выполнять широкий спектр задач. Надежное электрическое соединение, высокая механическая прочность и коррозионная стойкость также имеют решающее значение для надежности и эффективности любого транспортного средства и связанных с ним компонентов. HARIMA предлагает сплав 90ISC в порошковой и сплошной проволоке для достижения высочайшей надежности паяного соединения.

Электроника

Отрасль бытовой электроники предъявляет высокие требования ко всем типам припоя. Используются как свинцовые, так и бессвинцовые припои, причем последние становятся все более популярными по мере развития технологий и все более распространенных экологических ограничений. Кроме того, по мере того, как устройства становятся все более миниатюрными, методы роботизированной пайки быстро развиваются, и наличие подходящих технологий пайки для производственных линий имеет первостепенное значение для экономической эффективности и поддержания высоких стандартов. Это особенно важно в отрасли телекоммуникаций и передачи данных.

Дополнительные ресурсы

Для получения дополнительной информации о припоях Harima загрузите PDF-файлы здесь.

Как правильно паять провода, как профессионал (простые советы и рекомендации)

Узнайте, как правильно паять провода, как профессионал, с помощью этих простых советов и приемов.

Узнайте, как правильно спаять провода, как профессионал, с помощью этих простых советов и рекомендаций. Здесь я научу вас, как правильно паять провода вместе с помощью простых и простых инструментов, советов, приемов и приемов.

Содержание

Необходимые инструменты и расходные материалы:

1. Электрический провод для пайки
2. Инструмент для зачистки проводов
3. Проволочный припой с флюсовой сердцевиной
4. Флюс для пайки
5. Паяльник
6. Термоусадочная трубка
7. Вентилятор горячего воздуха

Как правильно паять провода вместе, как профессионал

1. Используя инструмент для зачистки проводов, зачистите провода до нужной длины
2. Зафиксируйте и крепко скрутите зачищенные провода вместе
3. Нанесите флюс для пайки на соединение проводов
4. Предварительная загрузка жала паяльника припоем
5. Припаяйте соединение проводов
6. Вставьте термоусадочную трубку в провод, чтобы закрыть место пайки
7. Подача горячего воздуха с помощью нагнетателя горячего воздуха для усадки трубок
8. Идеальная пайка проводов готова
