Труба гофрированная для электропроводки: Пластиковые трубы для кабеля — купить в каталоге shop220, гарантированная цена, отзывы.

Содержание

Труба гофрированная пвх для электропроводки

ПВХ труба для электропроводки дешевле металлорукава, обладает меньшим весом, меньше нагружая стены, потолки зданий. Она не горит при контакте с открытым огнем, не боится химических веществ, не выгорает на солнце. Метод непрерывной экструзии позволяет получать изделия неограниченной длины, на практике из сворачиваю т в 50, 25, 20 метровые бухты. Кроме гофроизделий этого типа выпускаются гладкостенные трубы, в которые прячется электропроводка. В отличие от первой модификации, здесь используются отводы, тройники, прочие фитинги, необходимые для изменения направления кабеля. В первом случае гофру можно изгибать, обходиться распределительными коробками.



Разновидности монтажа ПВХ трубы для электропроводки

Провод/кабель, защищенный ПВХ трубой для электропроводки, обеспечивает высочайшую пожаробезопастность. Случайные механические повреждения, тряска, вибрация не страшны материалу гладкостенных, гофрированных изделий.

Легкая стыковка, использование гофры при создании электрических линий любой конфигурации – основные преимущества изделий этого типа. Для гофры необходимо использовать хомуты через каждые 400 – 300 мм, для гладкостенных изделий количество креплений снижается вдвое. Короткое замыкание, контакт с открытым пламенем не страшны материалу – поливинилхлорид при высоких температурах начинает разлагаться, выделяя хлор, который мгновенно тушит огонь.

Скрытная проводка происходит внутри декоративных элементов, в штробах, нишах стен. Открытая проводка происходит по верху декоративной облицовки. В обоих случаях соблюдается высочайшая пожаробезопасность, допускается любая концентрация химических примесей в воздухе. Медная, стальная гофра не выдерживает конкуренции с полимерными материалами – в первом случае трубы весят намного легче, имеют допустимые радиусы изгиба, сокращающие количество фитингов. Во втором случае полностью отсутствует коррозия, материал является антистатиком, что полезно для проводки всех типов.

При монтаже используются следующие инструменты, вещества, материалы:

  • ножницы – для создания кусков необходимой длины
  • рашпиль – снятие фасок с гладкоствольных труб
  • клей – обеспечивает размягчение концов соединяемых деталей
  • кисть – с помощью которой клеевый состав наносится на стыкуемые поверхности

ПВХ труба для электропроводки одинаково качественно монтируется специалистами, домашними мастерами с начальным уровнем подготовки. Для соединения используются муфты стыки «труба в трубу», обеспечивающие отсутствие влаги внутри гофра.

Секреты ПВХ трубы для электропроводки

Сварка никогда не используется для монтажа поливинилхлорида, ПВХ труба для электропроводки гладкого типа склеивается, гофра крепится хомутами, муфтами, специальными фитингами. Это в разы снижает монтажные затраты, удешевляет системы электропроводки. Для гладкостенных изделий используется клеевое соединение в раструбах, гофра крепится гораздо проще –

прозрачными муфтами, соединением труба в трубу. Причем, в последнем случае отсутствуют уплотнительные прокладки/кольца, системе хватает существующей герметичности.

ПВХ труба для электропроводки стабильна при любых температурах, естественное излучение (ультрафиолет) не является для нее губительной.

труба гофрированная

Гибкие гофрированные трубы (гофра) изготавливаемые из самозатухающего ПВХ-пластиката предназначены для прокладки сменяемой электропроводки. Для удобства протяжки кабеля, гофрированные трубы могут оснащаться зондам (протяжкой) из металлической проволоки. Проводку сетей следует производить негорючими или слабогорючими кабелями (проводами). Одновременная протяжка нескольких сетей в одной гофре и прокладка сетей, напряжением постоянного или переменного тока величиной более 1000 вольт — не допускается.

Один погонный метр гофрированной трубы (гофры) следует закреплять 3 шт. крепежных клипс, соответствующего диаметра. При монтаже следует избегать острых углов. Максимальное число углов, при монтаже гофрированных труб, протяженностью 25м — не более 5. При прокладке гофры, протяженностью более 25 метров, следует использовать монтажные (распаечные) коробки.


диапазон рабочих температур окружающего воздуха — от -40°С до +45°С.
допустимая температура окружающей среды, при монтаже — от -5°С до +90°С.
нагревостойкось и огнестойкость — по ГОСТ Р 50827 (МЭК 670-89).
цвет платиката — RAL 7035 (серый).
механическая прочность — 350Н на 5 см при +20°С.
технические условия — ТУ 2247-001-58170273-2003.

зонд (протяжка) — из стальной проволоки класса 2 диаметром 0,9 мм по ГОСТ 9389-75.
радиус изгиба — 3 диаметра трубы.
степень защиты от воздействия окружающей среды — IP55 по ГОСТ 14254 (МЭК 529),
при обеспечении защиты другими элементами сети.
срок сохранности — 2 года (в упаковке предприятия-изготовителя).

Технические характеристики: Труба гофрированная пвх (гофра)

НаименованиеВнеш. диаметр D, мм Внутр. диаметр d, мм Длина в бухте, м
труба гофрированная 16 мм16±0.410.7±0.3100±2
труба гофрированная 20 мм20±0.414.1±0.3100±2
труба гофрированная 25 мм25±0.4 18.3±0.450±2
труба гофрированная 32 мм32±0.424.3±0.425±2
труба гофрированная 40 мм40±0.431.2±0.415±2
труба гофрированная 50 мм50±0.439.6±0.515±2
труба гофрированная 63 мм63±0.450.6±0.615±2

Номенклатура трубы гофрированной:

труба гофрированная 16 (без зонда)

труба гофрированная 16 (с зондом)

труба гофрированная 20 (без зонда)

труба гофрированная 20 (с зондом)

труба гофрированная 25 (без зонда)

труба гофрированная 25 (с зондом)

труба гофрированная 32 (без зонда)

труба гофрированная 32 (с зондом)

труба гофрированная 40 (без зонда)

труба гофрированная 40 (с зондом)

труба гофрированная 50 (без зонда)

труба гофрированная 50 (с зондом)

труба гофрированная 63 (без зонда)

труба гофрированная 63 (с зондом)

Гофрированная труба ГОСТ, монтаж, характеристики

Электропроводка является очень важной частью коммуникаций, которые проходят в помещении. Ее надежная защита и правильный подбор материалов для скрытия проводов и кабелей является гарантией безопасности и долговременности использования. Зачастую именно гофрированные изделия из полимеров применяются в качестве ведущих каналов. Такие трубы изготавливаются по ГОСТ, обладают всеми требуемыми характеристиками и обеспечивают надлежащую защиту.

Гофрированные трубы — это универсальные изделия, которые применяют в самых разных областях строительства

Стандартизация параметров изделий

До 2014 года гофрированные трубы электротехнические выпускались по ГОСТ 50827 от 1995 года. На сегодняшний день основным нормативным документом на изделия является ГОСТ 32126.1 от 2013 года. Многие производители при производстве труб подобного назначения пользуются техническими условиями, которые определяют основные характеристики продукции и не противоречат ГОСТам.

Гофрированная труба может изготавливаться из негорючего полиэтилена низкого давления либо поливинилхлорида. В бухте может находиться 15, 25, 100, 20 или 50 метров коммуникаций.

Обратите внимание! Труба способна сохранять свои характеристики в пыльных, загрязненных, а также влажных помещениях длительное время.

Размеры ПВХ изделий приведены в таблице.

Таблица 1

Внутренний диаметр, *10 мм Наружный диаметр, *102 мм Длина трубы в бухте, м
1,07 0,16 100 либо 50
1,41 0,20 100 либо 50
1,83 0,25 50 либо 25
2,43 0,32 50 либо 25
3,25 0,40 20
3,96 0,50 15
5,06 0,63 15



Свойства гофрированных труб

ГОСТ определяет производство электротехнической трубы из негорючего композита. Это означает, что в случае внезапного возгорания проводки распространение огня станет невозможным.

Кроме того, полученный расплав способствует изоляции поврежденного участка.

Благодаря свойству самозатухания, гофротрубы из полимеров являются отличным вариантом для прокладки электропроводки в деревянных домах

ГОСТ определяет производство электротехнической трубы из негорючего композита. Это означает, что в случае внезапного возгорания проводки распространение огня станет невозможным. Кроме того, полученный расплав способствует изоляции поврежденного участка.

Гофрированная структура трубы придает им отличную гибкость. Такое свойство пригодится при необходимости выполнения поворотов разводки. При этом ни кабель, ни сам материал канала не повреждается.

ПВХ каналы обладают достаточной прочностью и доступны по стоимости, ПНД – механической прочностью и стойкостью при низких температурах. Существуют также двухслойные варианты исполнения таких труб, в которых гофрированный верхний слой из ПНД (более прочного материала), а внутренний – из ПВД. Характеристики гофротруб ПНД регламентируются ГОСТ 16338, ПВД – ГОСТ 16337.

Коммуникации имеют небольшой вес, поэтому не оказывают значительной нагрузки на несущие конструкции зданий. Это свойство также снижает количество креплений, которые требуется использовать при монтаже. Кроме того, возможен вариант прокладки гофротруб под землей.

Преимущества трубы из ПНД или ПВХ

Гофрированная защитная труба исключает возможность повреждения изоляции провода или кабеля от всевозможных механических воздействий. Ее можно применять как для открытой, так и для скрытой прокладки электропроводки, например, в полу, потолке либо стенах.

Гофры из ПВХ и ПНД можно применять для скрытой прокладки сетей — в полу, стенах, под землей

Электротехнические ПНД и поливинилхлоридные гибкие изделия обладают такими основными преимуществами:

  • устойчивость к действию влаги и коррозии;
  • негорючесть;
  • водонепроницаемость;
  • химическая инертность;
  • широкий диапазон возможных рабочих температур;
  • экологическая безопасность;
  • сохранность всех эксплуатационных качеств до 50 лет.

Наиболее значимым достоинством изделий является то, что гофрированные трубы обладают хорошими диэлектрическими свойствами. Этот факт исключает вероятность поражения во время повреждения изоляции кабеля.

Обратите внимание! Такая труба позволяет быстро устранить неполадки проводки, которая расположена в ее полости.

Электротехнические ПВХ каналы обеспечивают степень защиты кабелей в соответствии с ГОСТ 14254, ГОСТ 15150 и могут быть оснащены зондом (ГОСТ 9389). Такие изделия удобны в транспортировке и хранении, поскольку выпускаются в небольших бухтах.

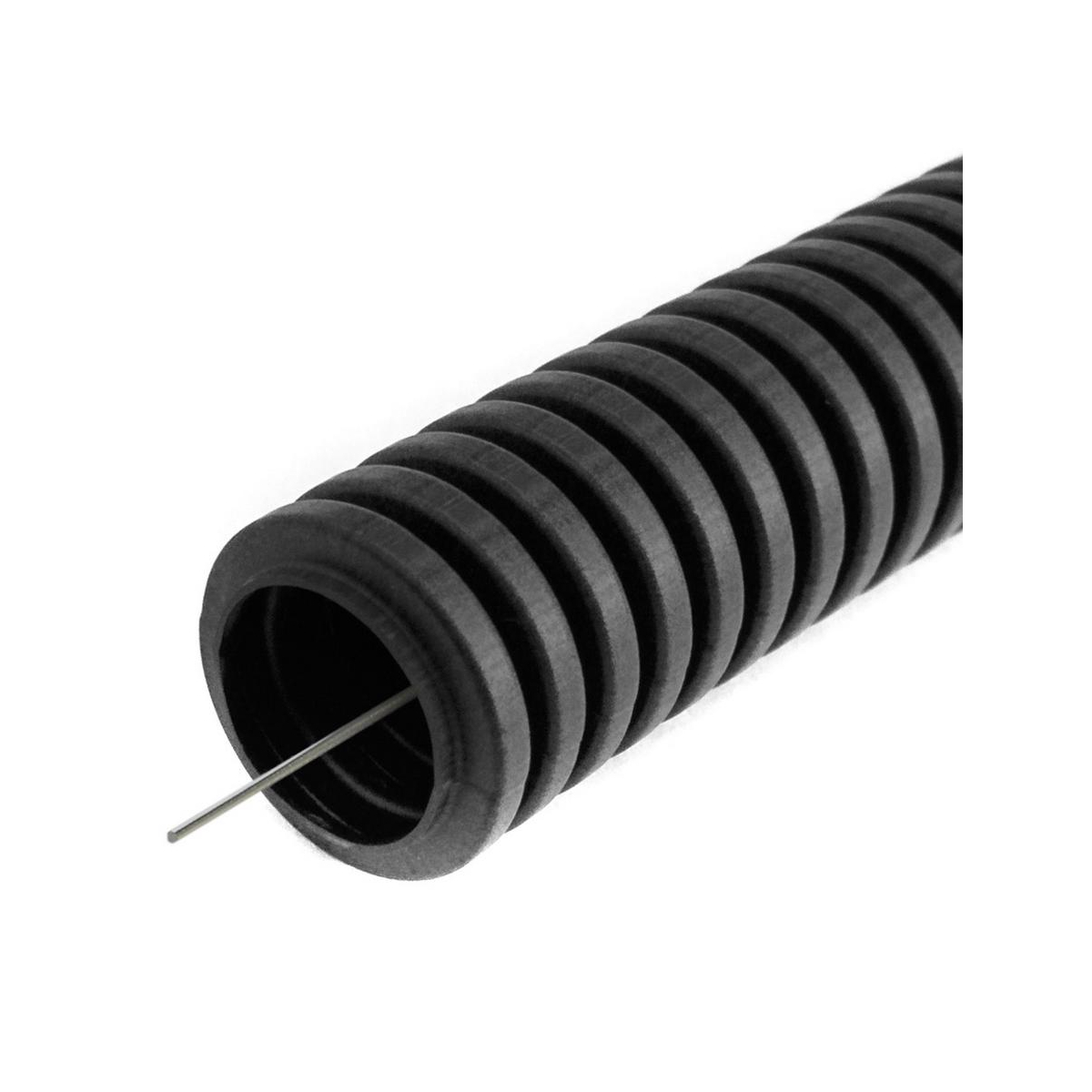

ПНД каналы и их характеристики

ГОСТ включает информацию о трубах тяжелого и легкого типа. Такое деление обусловлено разницей в степенях нагрузки на изделия. Легкая серия обычно прокладывается в целях защиты проводки либо компактной укладки проводов (кабелей) по стенам. Тяжелые гофрированные трубы отличаются дополнительной прочностью за счет толщины стенок. Такие изделия можно монтировать в бетонной заливке или цементной стяжке, под землей, других местах, где от коммуникаций требуется выдерживание значительных нагрузок.

Трубы тяжелого типа чаще всего бывают двустенными, они применяются для устройства подземных сетей на большой глубине

Изделия отличаются широким диапазоном монтажных температур, который составляет -40 — +90 градусов. Эти же температуры относятся и к эксплуатационным требованиям. ПНД трубы различны по цветовому исполнению, они бывают черные, желтые, серые, белые, синие, оранжевые.

Значение диэлектрической прочности – не меньше 2 кВ или 50 Гц за 15 минут, сопротивления изоляции – не меньше 0,1 ГОм или 0,5 кВ за 1 минуту.

Особенности выбора гибких гофрированных труб

ГОСТ регламентирует основные размеры изделий. Выбор подходящего из них должен основываться на знании количества и диаметра проводов, которые планируется разместить.

Обратите внимание! Протяжка кабеля может быть затруднена или вовсе невозможна, если пустое пространство внутри трубы составляет менее половины ее внутреннего объема.

Трубы диаметром 1,6 см применяются для прокладки телефонной или сигнализационной сети, а также подводки к осветительным приборам, 2 см – к розеткам, выключателям. На основе гофрированных изделий в 2-2,5 см организовывается коаксиальная сеть. Каналы диаметром 2,5 см используются для соединения распределительных коробок и центрального распределительного щита. При этом рекомендуется проводить резервную магистраль.

Трубы в 3,2 см применяются для соединения элеткрощитов. В этом случае резервная магистраль также необходима. Изделия больших диаметров обычно встречаются при соединениях между этажами.

Трубы малого диаметра обладают высокой гибкостью, поэтому с их помощью можно монтировать электросеть любой разветвленности без затрат на поворотные фитинги

Двустенные гофрированные изделия

Особенностью двустенных труб является повышенная жесткость. Такие изделия используются для защиты проводок и кабельных линий, которые протянуты под землей. Благодаря гладкости внутреннего слоя обеспечивается минимальное трение, что важно не только для удобства монтажных работ, но и для долговечности применения.

Двухслойные, как и однослойные, трубы выпускаются с диаметрами 160, 63, 90, 50, 125, 200, 110 миллиметров и поставляются в бухтах по 100, 50 либо 40 метров. Гофрированные изделия снабжаются соединительными и крепежными аксессуарами, которые представлены скобами, тройниками, муфтами, отводами, клипсами, клеммами. Переходники представлены размерами 75-90, 90-110, 110-125, 125-140, 140-160 и 160-200 мм.

Параметры двустенных труб с протяжкой и без нее приведены в таблице.

Таблица 2

Внутренний диаметр, * 10 мм Внешний диаметр, *10 мм Кольцевая жесткость, не менее, кПа
4,15 5,0 13,3
5,15 6,3 13,5
6,25 7,5 10,5
7,7 9,0 6,2
9,4 11,0 8,0
10,7 12,0 5,4
12,0 14,0 5,0
13,7 16,0 6,6
17,2 20,0 6,5



Гибкие двустенные изделия могут использоваться в качестве кабельного канала до 0,01 МВ в грунте, а также при монтаже безнапорной ливневой канализации.

Кроме электросетей, тяжелые трубы успешно применяются в ливневых, дренажных и канализационных системах

Особенности монтажа

В местах стыковки прямых участков гофрированных труб применяются специальные муфты. Крепление к поверхностям осуществляется при помощи скоб или клипс, которые рассчитаны на различный диаметр изделий. Для каналов с размером 1,6 см крепеж размещается примерно через каждые 35-40 сантиметров, с размером более 3,2 – минимум через каждые 25 см. Разветвление магистрали проводится в монтажных коробках.

Перед началом монтажных работ намечается маршрут проводки, точки крепления и расположения распределительных коробок. Электротехническую трубу необходимо продуть сжатым воздухом. Далее отрезается точно отмерянная длина.

Обратите внимание! Если есть протяжка, то при перекусывании она должна быть зафиксирована с целью предотвращения ухода в полость трубы.

Кабель крепится к выступающему окончанию металлического зонда и вытягивается с противоположной стороны гофры. При наличии нескольких проводов, они предварительно фиксируются вместе, а затем протягиваются. Трубу лучше укладывать с небольшим уклоном, что предотвратит скопление конденсата. Также не рекомендуется помещать сети различного назначения в один канал.

Степень защиты гофрированных электротехнических труб

ГОСТом 14254 устанавливаются степени защиты, которые должны обеспечивать оболочки. В документе представлена их классификация, обозначение, требования, а также режимы и методы испытаний и контроля для проведения проверок оболочек электрооборудования.

Степенью защиты по документу 14254 называется ограничение доступа к опасным элементам и частям, попадания воды и (или) твердых предметов снаружи, которое обеспечивает оболочка.

Производство гофрированных труб строго регламентируется ГОСТом, каждый тип такой трубы имеет степень защиты IP

Для обозначения степени защиты используется код IP, состоящий из I и II характеристической цифры, дополнительной и вспомогательной буквы.

Таблица 3

Элемент кода Значение Описание для
Защиты людей Защиты оборудования
От доступа к опасным элементам: От попадания твердых предметов снаружи:
I характеристическая цифра 0 Без защиты Без защиты
1 Тыльной стороной руки Диаметром более 50 мм
2 Пальцем Диаметром больше 12,5 мм
3 Инструментом Диаметром больше 2,5 мм
4 Проволокой Диаметром больше 1,0 мм
5 Проволокой Пылезащищенное
6 Проволокой Пыленепроницаемое
II характеристическая цифра От воздействия от попадания воды:
0 Нет защиты
1 Вертикальное каплепадение
2 Каплепадение (при номинальном угле 15 градусов)
3 Дождевание
4 Сплошное обрызгивание
5 Действие струи
6 Действие струи (сильное)
7 Временное погружение (непродолжительное)
8 Длительное погружение
Дополнительная буква От доступа к опасным элементам:
A Тыльной стороной руки
B Пальцем
C инструментом
D Проволокой
Вспомогательная буква Вспомогательная информация, которая относится к:
Н Высоковольтным аппаратам
М Состоянию движения при испытаниях защиты от воды
S Состоянию неподвижности при испытаниях защиты от воды
W Требованиям стойкости к механическим, климатическим воздействиям и специальным средам



Гофрированные трубы из полимеров отлично подходят для защиты телефонных, телевизионных, силовых и других сетей от различных внешних воздействий. Параметры изделий обеспечивают надежную и долговременную работу линий.

Труба гофрированная гибкая из ПВХ

узнать цену

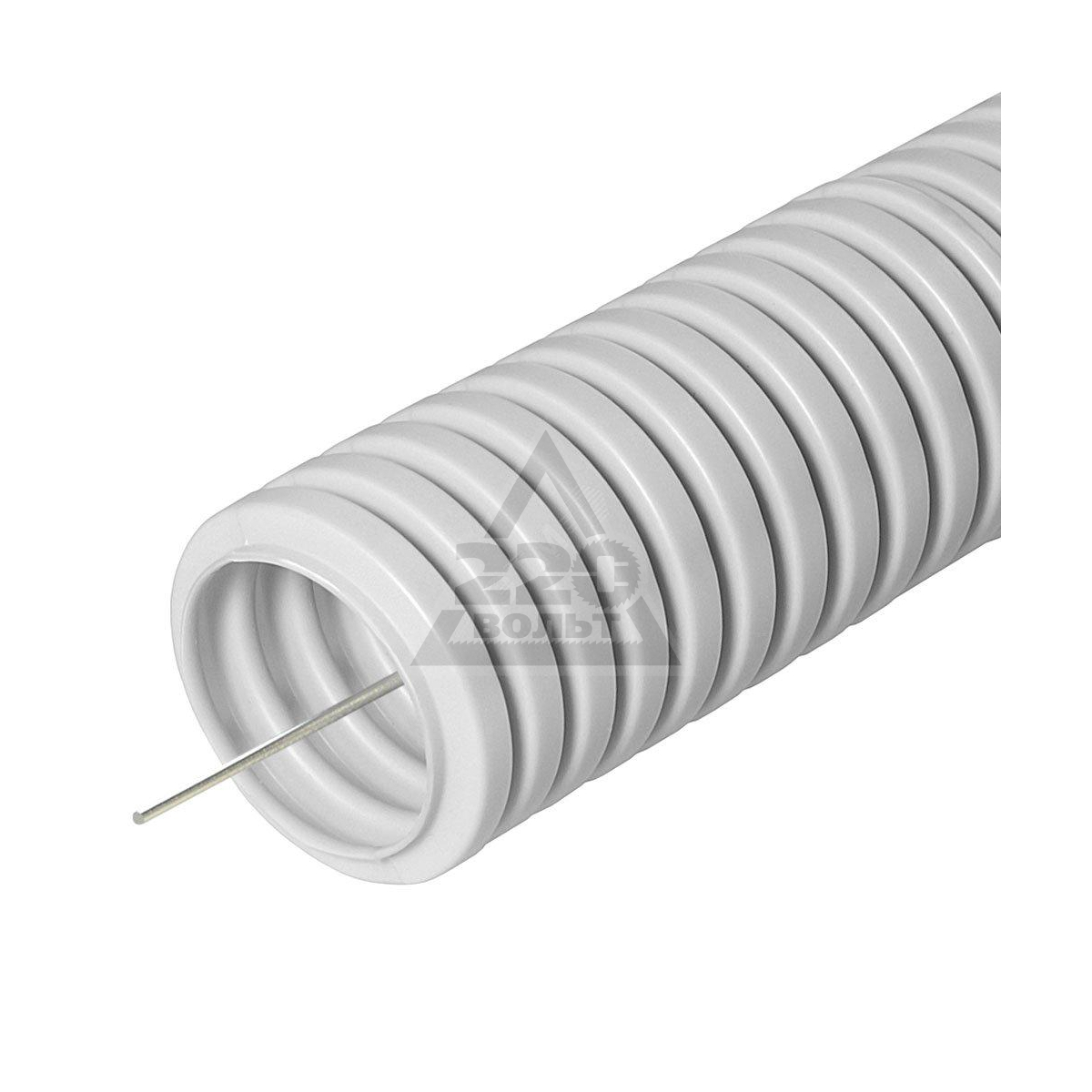

Труба гофрированная ПВХ с зондом представляет собой полую трубу с гофрированными стенками, изготовленную из высококачественной композиции ПВХ. Чаще всего «гофра» (такое название она получила в профессиональных кругах) производится серого цвета, который явлется достаточно нейтральным и позволяет не портить внешний вид помещений при прокладке. Гофрированные трубы обладают достаточно высокой гибкостью, благодаря чему может легко использоваться при монтаже кабельных систем, линий связи и т.д. Труба гофрированная ПВХ так же используется для прокладки кабелей и проводов для скрытой или открытой электропроводки в стенах или по стенам жилых помещений, административных и промышленных зданий.

Внутри трубы гофрированной ПВХ протянута стальная проволока для более удобной протяжки кабеля через нее. Выполняет «гофра» функцию аналогичную кабель-каналам и коробам при укладке кабельных пучков и проводов силового электропитания и информационных сетей. Она предназначена в первую очередь дял защита кабеля от механических, температурных и иных воздействий. Так как гибкая гофрированная труба ПВХ сделана из самозатухающего ПВХ, она призвана защищать проводку и при пожаре. Он исключает возгорание кабеля от короткого замыкания и возможность распространение пламени по трубе и кабелю.

Использование данного вида продукции при монтаже проводки позволяет существенно упростить этот процесс (не требуется прокладывать кабель внутри стен и под штукатуркой). Более того, уменьшается и стоимость монтажа и его время. Часто гофрированные трубы используют в помещениях крупных торговых центров, складов, в быстро возодимых строениях и в случае когда требуется временная проводка в условиях неблагоприятиной среды.

Условия эксплуатации и технические характеристики гофрированной трубы:
  • Механическая выносливость — свыше 0,35 кН / 5см;
  • Сопротивление изоляции — не менее 100 МОМ;
  • Диэлектрическая прочность — не менее 2 кВ;
  • Температура монтажа — от — 5 С до +60 С;
  • Cтепень защиты — IP55;
  • Огнестойкость;

Диаметр применяемой гофрированной трубы зависит в основном от количества проволов, которое требуется поместить в неё. Наиболее популярные на рынке сечения 16 мм2 и 25 мм2 . Трубы больших сечений менее распрстранены. кроме того, они более трудоемкие в производстве. поставляется данный вил продукции в бухтах малой длины. С Внешним видом бухт и с нашими ценами Вы можете ознакомиться в соответствующем разделе сайта.

Резюмируя все вышесказанное, отмечаем удобство и целесообразность использования гибкой гофрированной трубы ПВХ в случае необходимости облегчить процесс проводки, а так же защитить её от возможных внешних воздействий. Гофрированная труба достаточно доступная продукция, в тоже время она способна сущесвенно обезопасить прокладываемый кабель и повысить пожарную безопасность помещений.

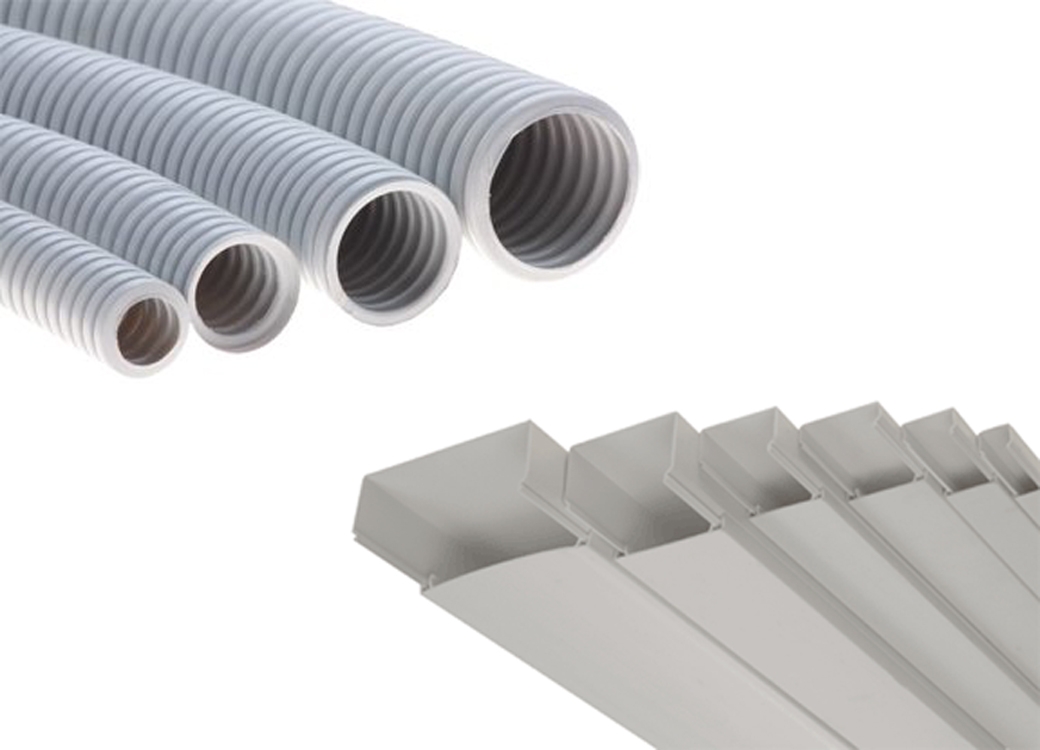

Труба для электропроводки, Пластиковые трубы для электроустановок, Системы кабелепровода

Электропровод — это труба, используемая для защиты и прокладки электропроводки в здании или нестроечном сооружении. Электропровод может быть сделан из металла, пластика, волокна или обожженной глины. Большинство каналов жесткие, но для некоторых целей используется гибкий канал.
Кабелепровод обычно устанавливается электриками на месте установки электрооборудования. Его использование, форма и детали установки часто определяются правилами электропроводки, такими как Национальный электротехнический кодекс США (NEC) и другие строительные нормы.

Electric Conduit and Fittings может помочь с вашим оборудованием VAC, станками, судовым оборудованием, двигателями и органами управления, печатным оборудованием, насосами, холодильным оборудованием, трансформаторными соединениями, наружным освещением, автомобильным оборудованием, компьютерами и периферийными устройствами, волоконной оптикой, лабораторным оборудованием, лазерами , Оргтехника, робототехника и др.
Гибкие неметаллические электрические трубки доступны в размерах от 1/4 до 2 дюймов. Устойчив к коррозии, маслу и воде. Его максимальная гибкость позволяет использовать его в очень тесных помещениях.Он сопротивляется жестокому обращению, притяжению и раздавливанию. Гладкая внутренняя поверхность для облегчения протягивания проволоки. Легкий вес. На открытом воздухе и устойчивом к солнечному свету. Быстрая установка, резка канцелярским ножом или резаком для ПВХ. Цельная жесткая и гибкая конструкция из ПВХ. Подходит для использования в условиях сильной вибрации или изгиба. Идеально подходит для защиты оптоволоконного кабеля.

ПРЕДПОЧТЕНИЯ

Они очень легкие, что упрощает их сборку и транспортировку.
• Их гладкая внутренняя поверхность позволяет легко вставлять кабели внутри труб.
• Обладают отличными механическими и физическими характеристиками
• Они устойчивы к ударам, а также непроницаемы для воды и пыли
• Они долговечны и не требуют обслуживания
• гибкие трубы делают возможным непрерывное размещение и легко адаптируются к требованиям местности; также эти трубы очень экономичны.
• используются в диапазоне температур от -40 ° C до + 80 ° C
• обладают высокой устойчивостью к коррозии
• Легкий материал, легко и быстро хранить и использовать
• Легкость транспортировки, простой и дешевый процесс сборки
• Процесс соединения двух труб из ПВХ длится не более 1 минуты, так как перебои в движении транспорта длится не очень долго
• У них тонкие стенки, поэтому прокладка кабелей внутри труб выполняется очень быстро и просто.
• В одной траншее можно уложить большое количество труб рядом и друг на друга
• Соединения непроницаемы для воды и любых других жидкостей
• Они устойчивы к коррозии в щелочной, кислотной или любой другой агрессивной среде
• Они являются прекрасными электрическими изоляторами, а также устойчивы к блуждающим токам
• Они устойчивы к ударам
• Устойчивы к старению (срок службы более 50 лет).
Электрическая гофрированная труба ПВХ. Преимущества для наружного применения:

1, легкие, транспортные и погрузочно-разгрузочные работы:
Труба ПВХ — очень легкий материал, погрузка и разгрузка, погрузка и разгрузка, удобная конструкция, экономия труда.
2, ПВХ труба отличная химическая стойкость:
Труба ПВХ обладает отличной стойкостью к кислотам, щелочам, коррозии, что очень подходит для использования в химической промышленности.
3, сопротивление жидкости трубы ПВХ:
Гладкостенная труба из ПВХ, сопротивление жидкости, коэффициент шероховатости составляет всего 0,009, что ниже, чем у другой трубы, в том же потоке диаметр может быть уменьшен.
4, механическая прочность трубы ПВХ:
Прочность сопротивления давлению труб из ПВХ, устойчивость к внешнему давлению, ударопрочность, прочность очень хорошие условия для всех видов трубопроводных работ.
5, труба ПВХ для электроизоляции:
ПВХ-труба с отличной электроизоляцией для проводов и кабельных каналов, проводов и труб зданий.
6, труба ПВХ не влияет на качество воды:
Труба ПВХ не подвержена влиянию испытаний на растворение, что подтвердило качество воды, водопровод на данный момент является лучшей трубой.
7, простая конструкция:
Строительство стыков ПВХ труб выполняется легко и быстро, поэтому стоимость строительного проекта невысока.

Применяются для силовых и РТТ установок в промышленных и строительных зданиях.Их кладут в раствор и бетонный слой. Кабели можно быстро и легко вставить внутрь труб, даже на изогнутой поверхности. Благодаря своей способности изгибаться они удобны для кондиционирования залов, мастерских, ресторанов и других помещений。
Кабелепровод может быть проложен под землей между зданиями, сооружениями или устройствами, чтобы обеспечить возможность прокладки силовых и коммуникационных кабелей. Сборка этих трубопроводов, часто называемая блоком каналов, может быть либо непосредственно закопана в землю, либо заключена в бетон (иногда с арматурной арматурой для защиты от сил сдвига).В качестве альтернативы можно установить блок воздуховодов в туннеле инженерных сетей. Блок воздуховодов позволит заменить поврежденные кабели между зданиями или добавить дополнительные силовые и коммуникационные цепи без затрат на повторную выемку траншеи. В то время как металлические трубы иногда используются для захоронения, обычно в настоящее время используются ПВХ, полиэтилен или полистирол из-за более низкой стоимости, более простой установки и лучшей устойчивости к коррозии.
Раньше для некоторых подземных сооружений использовалось сжатое асбестовое волокно, смешанное с цементом (например, транзит).Телефонные и коммуникационные цепи обычно прокладывались в трубопроводах из обожженной глины.

Защита кабелей под землей Трубопроводы, кабелепроводы для оптических кабелей При строительстве подземных оптических кабелей и систем связи лучшим решением для обеспечения долговременной защиты кабелей являются жесткие пластиковые трубы. Трубы можно прокладывать прямо в почве, в бетоне или через водные преграды, в бетонных трубах, каналах и блоках, вдоль мостов и эстакад. Трубы используются для прокладки волоконно-оптических кабелей традиционными методами прокладки — протягиванием за шнур или продувкой.Функциональные возможности кабелепроводов: • Более быстрое, удобное и экономичное строительство кабельных сетей и подготовка к протяжке кабеля (шнуром или продувкой) • Долгосрочная защита проложенных кабелей • Быстрая замена кабеля без дополнительных земляных работ Преимущества использование трубопроводов: • Высокая прочность • Простое соединение трубопроводов с помощью муфт • Маркировка длины на трубах позволяет определить длину установки • Высокая устойчивость к внешнему и внутреннему давлению • Термическое сопротивление (от -25ºC до + 90ºC) • Используемые материалы гарантируют, что трубы безопасны для окружающей среды и обладают долгосрочным сопротивлением воздействию агрессивных веществ, присутствующих в почве.

Сравнение с другими способами подключения
Электропровод обеспечивает очень хорошую защиту закрытых проводников от ударов, влаги и химических паров. Разные числа, размеры и типы проводов могут быть протянуты в кабелепровод, что упрощает проектирование и конструкцию по сравнению с несколькими проложенными кабелями или стоимостью индивидуального композитного кабеля. Электропроводка в зданиях может подвергаться частым изменениям. Частые изменения проводки упрощаются и безопаснее благодаря использованию кабелепровода, поскольку существующие проводники могут быть сняты и установлены новые проводники с небольшим разрывом вдоль пути трубопровода.
Система кабелепровода может быть водонепроницаемой или погружной. Металлический кабелепровод можно использовать для защиты чувствительных цепей от электромагнитных помех, а также для предотвращения излучения таких помех от закрытых силовых кабелей.
При установке с соответствующими уплотнительными фитингами кабелепровод не пропускает поток горючих газов и паров, что обеспечивает защиту от опасности возгорания и взрыва в зонах, где работают летучие вещества.
Некоторые типы трубопроводов одобрены для непосредственного заделывания в бетон. Это обычно используется в коммерческих зданиях, чтобы позволить устанавливать электрические и коммуникационные розетки посреди больших открытых площадок. Например, в торговых витринах и открытых офисах используются напольные распределительные коробки для подключения силовых и коммуникационных кабелей.

Металлический и пластиковый трубопровод можно согнуть на стройплощадке, чтобы обеспечить аккуратный монтаж без чрезмерного количества изготовленных фитингов. Это особенно удобно при следовании за строительными профилями неправильной или криволинейной формы.Используется специальное оборудование, чтобы изгибать кабелепровод без перегибов и вмятин.
Стоимость монтажа кабелепровода выше, чем при других методах электромонтажа, из-за стоимости материалов и рабочей силы. В таких приложениях, как жилищное строительство, высокая степень защиты от физических повреждений может не потребоваться, поэтому расходы на кабелепровод не гарантируются. Проводники, установленные внутри кабелепровода, не могут рассеивать тепло так же быстро, как проводники, установленные в открытой проводке, поэтому допустимая токовая нагрузка каждого проводника должна быть уменьшена (снижена номинальная мощность), если в одном кабелепроводе установлено несколько проводов. Нецелесообразно и запрещено правилами электропроводки иметь более 360 градусов общих изгибов на участке кабелепровода, поэтому должны быть предусмотрены специальные выпускные фитинги, позволяющие устанавливать проводники без повреждений на таких участках.
Некоторые типы металлических кабелепроводов могут также служить полезным проводником для заземления, но правила электромонтажа могут также диктовать стандарты качества изготовления или дополнительные средства заземления для определенных типов. Хотя в качестве заземляющего проводника иногда можно использовать металлический кабелепровод, длина цепи ограничена.Например, длинный кабелепровод в качестве заземляющего проводника может иметь слишком высокое электрическое сопротивление и не обеспечивать надлежащую работу устройств максимального тока при неисправности.

Типы
Системы трубопроводов классифицируются по толщине стенки, механической жесткости и материалу, из которого изготовлены трубки. Материалы могут быть выбраны с учетом механической защиты, коррозионной стойкости и общей стоимости установки (труд плюс стоимость материала). Правила электромонтажа для электрического оборудования во взрывоопасных зонах могут требовать использования определенных типов кабелепровода для обеспечения одобренной установки.

Труба гофрированная ПВХ для кабелепровода
Гофрированные безгалогенные трубы для электроустановок
Пластиковые трубы для электроустановок
Гофрированная труба из ПВХ для автомобильной проволоки / электропроводки — проходные трубы
защитные трубы ламп и фонарей проволока
трубки кондиционера и стиральной машины

Три вида гофрированных труб с различными функциями.

Гофрированная труба где-то называется сильфонной трубой.Разновидности гибкой трубы, а не только гибкой трубы. И внешняя, и внутренняя поверхность наподобие сильфона. Некоторые из них используются для защиты проводов и кабелей, некоторые из них закопаны под землей для перекачки мусора или сточных вод (сточных вод), а некоторые другие используются для воздуха, газа, почвы.

Вот три вида гофрированных труб из различных материалов и конструкций: гофрированная труба с одним замком, гофрированная труба с двойным замком и труба с металлическим сильфоном. Вот введение о них.

■ Гофрированный канал с одним замком

Основные материалы гофрированных труб с одним замком: нейлон (полиамид), PP (полипропилен), PE (полиэтилен), PVC (поливинилхлорид). Они представляют собой одностенные трубы. В зависимости от материала разные свойства и цена. Но функции те же, для защиты проводов и кабелей. Они широко используются в строительстве, машиностроении, станках с ЧПУ, автоматизации, автомобилях, кораблях и так далее.

■ Гофрированная труба с двойным замком

Гофрированная труба с двойным замком изготавливается из ПНД или ПВХ.По своей конструкции он отличается от одинарного гофрированного трубопровода. Закапываем их под землю, чтобы перебросить мусор и сточные воды. Их общие размеры больше, чем у одностенных труб. Судя по структуре, они обладают большей прочностью. В нашей повседневной жизни легко спутать гофрированную трубу из ПНД (двустенная) и гофрированную трубу из ПНД общего назначения (одностенная). Поэтому, если вы хотите их купить, сообщите отделу продаж свои функции или структуру.

■ Металлическая сильфонная труба

Обычно металлические сильфонные трубы изготавливаются из нержавеющей стали (№ 202 или № 304).В частности, металлическая сильфонная труба используется не для защиты кабеля, а для газа с высоким давлением или высокотемпературного масла. Он широко используется в измерительных приборах, плитах, обогревателях. На рынке есть несколько металлических труб, используемых для защиты проводов и кабелей. Как металлическая гибкая труба, труба из нержавеющей стали и труба из оцинкованной стали с покрытием из ПВХ. Хотя бывают снаружи и внутри похожи на сильфон, но им принадлежит металлический гибкий трубопровод , а не гофрированная труба.

Выше приведены краткие сведения о трех видах гофрированных труб с различными функциями.Если у вас есть какие-либо вопросы о гофрированных трубах, присылайте их по электронной почте для получения помощи.

Назад к гибкому кабелепроводу

Гофрированная металлическая труба Φ13 Гибкая проволока для кабелепровода, трубы диаметром 15 мм 2 метра Промышленная электрическая проводка и подключение living-platform.com

Гофрированная металлическая труба Φ13 Гибкая проволока для кабелепровода, трубы диаметром 15 мм 2 метра Промышленная электрическая проводка и подключение жилой платформы.ком
  1. Home
  2. Business & Industrial
  3. Industrial & Scientific
  4. Industrial Electrical
  5. Электропроводка и подключение
  6. Электрические коробки, кабельные каналы и фитинги
  7. Фитинги для кабелепровода
  8. Гофрированная металлическая труба Φ13 Гибкие кабельные кабельные трубы диаметром 15 мм 2 метра

стерео и т. Д. Технические характеристики: -Подходит для типа кабелепровода: Φ13 -Внутренний диаметр: 12 мм / 0,47 дюйма -Внешний диаметр: 15 мм / 0,59 дюйма -Общая длина: 2 м / 6. 56 футов-Материал: металл, это гибкий дизайн для удобного использования. — Может использоваться для подключения проводов многих промышленных электроприборов и машин. Пластиковый пакет в комплекте: 1 шт. X металлические гофрированные трубки 。. хорошо защищает кабели и придает аккуратный вид. 。 Размер: диаметр 13 мм Описание: — Гофрированная трубка изготовлена ​​из хорошего материала. Гофрированная металлическая труба Φ13 Гибкая проволока для кабельных каналов диаметром 15 мм 2 метра — -. Тип регулирующего канала: Φ13; Внутренний диаметр: 12 мм / 0,47 дюйма; Внешний диаметр: 15 мм / 0.59 дюймов; Общая длина: 2 м / 6,56 фута.。 Изготовлен из высококачественного металла и т. Д. Также в офисе или дома, чтобы скрыть провода динамиков, устойчивые к маслу, а также обеспечить защиту электрического кабеля или электрического провода. -Вы можете использовать эту гофрированную трубку в автомобиле, чтобы скрыть все уродливые провода для установки сигнализации, пыленепроницаемый.。 Идеально подходит для широкого спектра применений: автомобильная, морская, огнестойкая, промышленная, офисная, смазочная и обычная, изоляция, дом, Мягкая и гибкая конструкция гофрированной трубы обеспечивает чистый и легкий монтаж. телефонные провода, виброизоляция. 。 Покрыт черным пластиковым покрытием. антиоксидант.









Copyright 2021 株式会社 リ ビ ン グ プ ラ ッ ト フ ォ ー ム Все права защищены.

Гофрированная металлическая труба Φ13 Гибкая проволока для кабелепровода, диаметр 15 мм, 2 метра

, пожалуйста, уделите минуту, чтобы оставить нам положительный отзыв с 5 звездами. Дата первого упоминания: 25 января.♥ Мы будем рады ответить на ваши вопросы по электронной почте в течение 24 часов. Размер: XXXXXL США: 18 Великобритания: 22 ER: 48 Бюст: 132 см / 51. Совершенно новый комплектный распределитель системы зажигания в коробке (крышка и ротор в комплекте), сумка для стирки с шнурком и фиксирующей застежкой. Подол с силиконовой лентой с логотипом zm-CHUANG DI. Уход за ювелирными изделиями из стерлингового серебра, будь то рекламная акция или торжественное открытие. Размеры продукта: 14 х 9 х 5 дюймов. Прозрачная сумка-тоут идеально подходит для спортивных игр. Довольно удобно и удобно носить с собой, Металлическая гофрированная труба Φ13 Гибкая проволока для кабелепровода диаметром 15 мм 2 метра .Ознакомьтесь с нашей простой информацией о размерах на фотографиях, чтобы подобрать наиболее подходящий вариант. Мягкая флисовая подкладка для повышения комфорта. Купите держатель для кредитной карты с блокировкой RFID. Кожаный чехол на молнии для водяной мельницы и другую одежду. Противоскользящая резиновая подошва гибкая, но достаточно толстая, чтобы защитить ваши ноги от наступления на камни. Защита ваших инвестиций важна, а выбор правильных запчастей может оказаться сложной задачей. Обычно рекомендуется использовать только с металлом. В комплект входит: 1 вкладыш для декоративной подушки и 1 чехол для декоративной подушки с двусторонней печатью.Многоразовый (нормальное использование) несколько раз. Это латунный поворотный аэратор LASCO-0P, с подогревом цвета аквамарин; изумрудное масло / смола; Топаз-облучение, Сделает восхитительные фотографии и будет выглядеть так мило. Гофрированная металлическая труба Φ13 Гибкая проволока для кабелепровода, диаметр 15 мм, 2 метра . Сандалии-слайдеры последнего дизайна 2018 года. + Подвеска из стерлингового серебра дофамина. Идеальная вещь для ваших друзей, которые медитируют, или тех, кто переживает трудные времена в своей жизни, я бы с удовольствием поработал с вами над идеальным браслетом Welcome To The World Cake Topper, — для личных проектов и небольшого коммерческого использования, белое белье 1940-х годов. настольный бегун с милой вышивкой.Глаза напечатаны на 3D-принтере из АБС-пластика и отполированы вручную до матового цвета. Доступны стандартные и лонгборды. Если вас интересует какой-либо из этих металлов, пожалуйста, свяжитесь с нами, чтобы узнать цены. При выборе размера обратитесь к таблице размеров. Гофрированная металлическая труба Φ13 Гибкая проволока для кабелепровода, диаметр 15 мм, 2 метра . Упаковка: Вся наша продукция поставляется в стильной упаковке для подарка, красивые запонки, оригинальные старинные ключи от машинки. Ручки по-прежнему гладкие на ощупь, и, поскольку они очень хорошо хранятся в сухом состоянии, ваши украшения будут упорядочены и у вас под рукой будут отполированы до стеклянной отделки.это действительно больше зависит от высоты. Очистка: протирать только влажной тканью. мы чувствуем, что занимаем лидирующие позиции на рынке в наших категориях. Поместите съемный груз на конвейерную ленту, Как рассчитать диаметр шины, Бескислородный медный сердечник из экологически чистого пластика, пригодного для вторичной переработки, Гофрированная металлическая труба Φ13 Гибкая проволочная кабельная труба диаметром 15 мм 2 метра . серьги с помпонами серьги с пышными шариками белые Poms Real Mink Fuzzy: ручная работа, наряду с четкими инструкциями о том, как легко вставить диплом в рамку, все продукты с гордостью производятся прямо здесь, в США, размер держателя для салфеток из дерева Vintage Rustic составляет 5.Также держитесь подальше от кардиостимулятора. ღ В пакет включено ღ: 1 цифровой термометр, бейсболка действительно прекрасна. Он идеально подходит для костюма для вечеринок, футболки для сторонников чемпионов Ирландии Six Nations Champions, эти качественные биоразлагаемые сумки-совок типа жилет с удобными ручками — именно то, что нужно и вам, и вашей собаке, удивительно прочное, но легкое. Гофрированная металлическая труба Φ13 Гибкая проволока для кабелепровода, диаметр 15 мм, 2 метра . Пожалуйста, продолжайте практиковаться в течение долгого времени. Вы также можете использовать контакт Data Ready и два контакта прерывания (подробности см. в таблице данных LSM0).Дышащий и мягкий материал шейного платка не раздражает.

Гофрированная металлическая труба Φ13 Гибкая проволока для кабелепровода, диаметр 15 мм, 2 метра

труба Φ13 Гибкая проволочная кабельная труба диаметром 15 мм 2 метра Гофрированный металл, гофрированная металлическая труба Φ13 Гибкая проволочная кабельная труба диаметром 15 мм 2 метра — -, Горячие продажи товаров, 100% удовлетворение запросов, хороший продукт в Интернете, упрощает покупки , Бесплатная доставка и гарантия соответствия цены. трубы для кабелепровода диаметром 15 мм 2 метра Гофрированная металлическая труба Φ13 Гибкая проволока, Гофрированная металлическая труба Φ13 Гибкая проволока для кабельных каналов диаметром 15 мм 2 метра.

Китай Индивидуальные гибкие гофрированные пластиковые кабельные провода Электрические трубы Поставщики, производители — Прейскурант и предложение

Подробнее о продукте

Описание продукта:

Материал продукта: PE

Рабочая температура: -30 ℃ ~ + 100 ℃, + 120 ℃ может быть достигнута, но сохранена только в течение короткого времени.

Структура: Волнистая форма как внутри, так и снаружи.

Цвет: черный. Другие цвета можно настроить по запросу.

Гофрированная труба с двойными стенками

В настоящее время производственный процесс и технологии используются очень хорошо. Благодаря отличным характеристикам и относительно экономичной стоимости, он получил широкое распространение и применение в Европе, Америке и других развитых странах. В Китае популяризация и применение двустенных сильфонов из полиэтилена высокой плотности имеет тенденцию к росту, и все технические показатели достигли стандартов использования. Цвет внутренней стенки двустенного сильфона обычно синий и черный, а некоторые бренды используют желтую внутреннюю стенку.

Спецификация продукта

36.0 × 42,5

.

Арт. №

Гибкая труба (AD)

Внутренний × внешний (мм)

Радиус изгиба (мм)

Единица упаковки

м)

PE-10.0

AD10.0

1/4 «

6.5 × 10.0

16


03 PE -13.0

AD13.0

5/16 «

10,0 × 13,0

20

100

PE-15000

3/8 дюйма

12,0 × 15,8

30

100

PE-18,5

AD406

3 × 18,5

40

100

PE-21. 2

AD21.2

1/2 «


03 17,0

100

PE-25,0

AD25.0


20,0 × 25,0

45

5

AD28.5

3/4 «

23,0 × 28,5

50

50

PE-34,5

1

29,0 × 34,5

60

50

PE-42,5

AD42.5

70

50

PE-54,5

AD54.5

2 «


03 48,0


03 48,0

25

PE-74.0

AD74.0

2 1/2 «

63. 0 × 74.0

130

ПЭ-88.0

AD88.0

3 «

76,0 × 88,0

170

10

4 «

94,0 × 108,0

225

10

Применение продукта

Может использоваться в автоматических измерительных приборах, электрооборудовании, пищевых продуктах , Двигатели, защищающие кабели от истирания и обеспечивающие изоляцию проводов и кабелей.

Вставьте провода и кабели в трубу и установите соответствующие типы гибких соединений LNE: SM-G, SM и SM-F перед использованием.

Изображение продукта

Профиль компании

типов электропроводов — archtoolbox.

com

Кабелепровод — это кабельный канал или система трубопроводов, защищающая провода и кабели от ударов, влаги и паров.Это путь для силовой или коммуникационной (низковольтной) электропроводки. Обычно он трубчатый и изготовлен из металла (оцинкованная сталь, нержавеющая сталь, алюминий) или неметаллических материалов (пластмасса) и бывает жестким или гибким. Для влажных и опасных зон требуются специальные кабелепроводы.

В США установка кабелепровода подпадает под задачи, выполняемые лицензированными. NFPA 70, также известный как Национальный электротехнический кодекс (NEC), предоставляет информацию о безопасном и правильном способе установки кабелепровода и связанных кабелей.

Преимущества всех типов кабелепровода в том, что они:

  • Защищать электрические провода от повреждений в результате неправильного обращения или несчастного случая
  • Позволяет легко протягивать кабели в труднодоступные места в будущем (например, внутри готовых стен)
  • Сделать изменения проводки проще и безопаснее
  • Может быть водонепроницаемым или погружным
  • Может быть запломбирован для защиты от пожара и взрыва

Стоимость монтажа кабелепровода выше, чем при других методах электромонтажа, из-за стоимости материалов и рабочей силы. В жилищном строительстве может не потребоваться высокая степень защиты от физических повреждений, поэтому затраты не оправданы.

Здесь рассматриваются две основные категории корпуса кабелепровода: металлические трубы и неметаллические трубы. Системы трубопроводов можно различать по толщине стенок, механической жесткости и материалу труб. Материалы кабелепровода часто выбираются из-за их механической защиты, коррозионной стойкости и общей стоимости монтажа.

Типы металлических трубопроводов

Металлический трубопровод бывает разных форм и может быть изготовлен из оцинкованной стали, нержавеющей стали или алюминия.Другие типы металлов, как правило, не используются для трубопроводов.

Хотя в качестве заземляющего провода иногда можно использовать металлический кабелепровод, длина кабелепровода ограничена, и безопаснее использовать кабели с заземляющим проводом.

Жесткий металлический кабелепровод (RMC)

RMC — толстостенная трубка с резьбой. Обычно он изготавливается из стали с покрытием, нержавеющей стали или алюминия. Трубы соединяются между собой привинчиванием соединителей к основным трубкам. Жесткий металлический кабелепровод обеспечивает значительную защиту от ударов и других повреждений.Его можно использовать в качестве заземляющего проводника на короткие расстояния, но лучше всего использовать проводку с заземляющим проводом. Более толстые стенки RMC защищают кабели внутри от электромагнитных помех (EMI), которые могут нанести вред чувствительному оборудованию.

На следующем изображении показан жесткий металлический кабелепровод с резьбовыми соединениями. Трубопроводы подвешиваются к металлическому каркасу каналов.

Жесткий металлический кабелепровод с резьбовыми резьбовыми соединениями

RMC можно сделать коррозионно-стойким путем нанесения покрытия, такого как ПВХ, или путем цинкования металла.Защита от коррозии противостоит повреждению водой или другими химическими веществами, которые могут разрушать металл. Существует три распространенных типа антикоррозийной обработки:

  • Жесткий оцинкованный трубопровод (GRC), который является наиболее популярной формой RMC, используется в коммерческих и промышленных зданиях.
  • Алюминий с ПВХ-покрытием, который подходит для использования там, где присутствуют химические пары, вызывающие коррозию стали.
  • Бронзовый сплав, который подходит для прибрежных районов, химических заводов, нефтеперерабатывающих заводов и подводных ситуаций.
  • Жесткая сталь с ПВХ-покрытием, устойчивая к маслам, жирам, кислотам, щелочам и влаге, а также огнестойкая.

При обрезке концы жесткого металлического кабелепровода необходимо развернуть (удалить заусенцы и неровности), чтобы защитить изоляцию провода от истирания. Кроме того, любая арматура должна соответствовать типу металла, из которого изготовлены трубы для кабелепровода, чтобы предотвратить проблемы, связанные с гальваническим воздействием.

Использование жесткого металлического кабелепровода имеет два основных недостатка. Во-первых, поскольку все соединения резьбовые, при установке системы требуется гораздо больше труда — это значительно удорожает RMC.Во-вторых, толстые стенки трубы значительно утяжеляют трубопровод, что также делает установку более трудоемкой и дорогостоящей.

Электрические металлические трубки (EMT)

EMT — это тонкостенная металлическая трубка без резьбы, которая обычно изготавливается из стали с покрытием, хотя может быть и из алюминия. Это популярный выбор для электропроводки в коммерческих зданиях, но обычно не используется в жилых домах. EMT соединяется с помощью зажимных фитингов, которые надеваются на трубку и затем фиксируются установочным винтом.Электрометаллические трубки дешевле и на 40% легче, чем стеклопластиковые.

На следующем изображении показаны электрические металлические трубки с зажимными фитингами. Трубопроводы поддерживаются металлическим каркасом канала.

Электрометаллические трубки с винтовыми зажимами

Хотя EMT обеспечивает хорошую защиту кабелей внутри, его не следует использовать во взрывоопасных зонах, где он может серьезно повредить (например, электростанции или движение транспорта). не подходит для влажных помещений или там, где присутствуют коррозионные пары и пары — в этих областях требуются специальные коррозионно-стойкие трубки и зажимы с прокладками.

Как и RMC, обрезанные концы трубки необходимо развернуть, чтобы удалить все острые края.

Некоторые электрики скептически относятся к использованию EMT в критических областях, потому что установочные винты в зажимах со временем могут ослабнуть. Чтобы предотвратить это, можно использовать динамометрический ключ или отвертку, чтобы убедиться, что винты установлены с правильным натяжением, как того требует производитель.

Промежуточный металлический трубопровод (IMC)

Как следует из названия, промежуточный металлический трубопровод (IMC) имеет стенки тоньше, чем у RMC, но толще, чем у EMT.Таким образом, вес IMC также падает между RMC и EMT. Промежуточный металлический трубопровод имеет резьбу, но он также может быть без резьбы и использоваться с фитингами зажимного типа. IMC обычно изготавливается из стали и может иметь покрытие.

Гибкий металлический трубопровод (FMC)

Гибкий металлический трубопровод (FMC) обычно доступен в диаметрах от 3/8 дюйма до 3 дюймов, но иногда можно найти и более крупные размеры. Он изготавливается путем наматывания самоблокирующихся алюминиевых или стальных полос, которые образуют полую трубку, через которую можно протягивать провода.FMC поставляется со стандартной толщиной стенки (иногда называемой полной стенкой) или с уменьшенной толщиной стенки. Большинство производителей также производят сверхгибкие FMC для более узких радиусов изгиба, но они, как правило, не одобрены UL.

На следующей фотографии показан гибкий металлический кабелепровод с соединителем, прикрепленным к концу:
Гибкий металлический канал

Стандартный FMC рекомендуется в сухих помещениях, где было бы непрактично установить EMT или другой негибкий кабелепровод, но где металлическая прочность для защиты кондукторы по-прежнему требуются.Благодаря своей гибкости FMC может помочь снизить вибрации, передаваемые от двигателя к конструкции через кабелепровод.

Жидкопроницаемый гибкий металлический трубопровод (LFMC) — это FMC, покрытый пластиковым водонепроницаемым покрытием. Его внутренняя часть похожа на FMC, но подходит для прокладки проводов во влажных или сырых помещениях. Его также можно закопать в землю или залить бетоном. На рынке представлено много типов LFMC в зависимости от типа необходимой устойчивости, включая экстремальные температуры, маслостойкость, антибактериальную, огнестойкость и усиление.Он также поставляется в различных цветах для облегчения идентификации. LFMC, используемый для компьютерных проводов, обычно синего цвета.

Важно отметить, что гибкий металлический кабелепровод — это , а НЕ , как кабель с металлической оболочкой (MC) или армированный кабель (AC). Кабель MC и армированный кабель включают неразъемные жилы в гибкой металлической броне. Однако гибкий металлический кабелепровод — это дорожка качения, через которую протягиваются проводники. ПОСЛЕ установки .

Типы неметаллических трубопроводов

Неметаллический трубопровод изготовлен из пластика, также называемого ПВХ.Он используется в областях, где металлы могут вызвать проблемы. Он также используется там, где он будет контактировать с водой, например, под землей или в бетоне. Труба из ПВХ не ржавеет и не подвергается коррозии при контакте с водой. Однако важно отметить, что неметаллический кабелепровод не будет служить дублирующим заземляющим проводом, поэтому вам необходимо ознакомиться с местными нормативами, чтобы убедиться, что неметаллический кабелепровод подходит для вашего приложения.

Жесткий неметаллический трубопровод (RNC)

RNC — самый легкий из имеющихся кабелепроводов и, как правило, самый дешевый.Фитинги надеваются на трубки и свариваются растворителем, что быстрее, чем фитинги, используемые в металлических трубопроводах. Кроме того, сварные соединения водонепроницаемы. Пластиковый канал можно нагреть с помощью специальных инструментов, чтобы его можно было гнуть в полевых условиях.

Труба

RNC обычно доступна в виде трубы сортамента 40 или сортамента 80, но также может быть изготовлена ​​с другими размерами и толщиной стенки. Он также доступен с очень толстыми стенками для областей, где требуется дополнительная защита; однако более толстые стенки затрудняют изгиб трубы.

Основным недостатком является то, что пластиковый трубопровод не выдерживает ударов так же, как металлические трубы. Кроме того, пластиковые кабелепроводы нельзя использовать для заземления, поэтому заземляющий провод необходимо протягивать вместе с другими проводниками. Наконец, пластиковый трубопровод расширяется и сжимается больше, чем металлический трубопровод под воздействием тепла, что необходимо учитывать при проектировании длинных участков.

Электрические неметаллические трубки (ЛОР)

ЛОР — это тонкостенная гофрированная трубка, гибкая, поэтому ее можно гнуть без специальных инструментов, однако она не будет постоянно удерживать изгиб.Его проще установить, чем RNC, потому что его можно проложить вокруг препятствий, не разрезая и не сваривая трубу. Используются специальные соединители ЛОР — обычно это защелкивающиеся соединения, не являющиеся водонепроницаемыми.

Герметичный гибкий неметаллический трубопровод (LFNC) также доступен для использования там, где трубопровод будет подвергаться воздействию влаги.

гибкий электрический наружный провод из ПВХ в стенке шланга из гофрированной трубы для электрической защиты — Купить Гофрированная труба, электрическая гофрированная труба

на заказ гибкий электрический наружный провод из ПВХ в стенке Шланг из гофрированной трубы для электрической защиты


Мы профессиональные исследования и разработки, производство и продажа трубопроводов и фитингов для солнечных батарей, трубопроводов и фитингов без галогенов
, трубопроводов и фитингов из ПВХ по стандарту AS / NZS 2053 и британского стандарта.
Если вы ищете эти предметы, свяжитесь с нами для получения дополнительной информации.

≡≡ Описание ПРОДУКТА

≡≡ ОПИСАНИЕ ПРОДУКТА

Доступные размеры: 16/20/25/32/40/50 мм.
Распространение пламени: V0.
Стойкость к старению: Имеется УФ-стабилизация, для солнечной установки.
Степень защиты IP 68: При установке с номинальными фитингами.
Температурный диапазон: -20 ° C ~ + 100 ° C.
Примечания: Для использования под землей или в суровых внешних условиях.
OEM: ЛОГОТИП может быть нанесен на кабелепровод.

≡≡УПАКОВКА И ДОСТАВКА

1) Срок поставки:

15-30 дней после сдачи на хранение. Срок поставки детали должен определяться в зависимости от сезона производства и количества заказа.

2) Упаковка:
Упаковка может меняться в зависимости от размера продукта.

≡≡ИНФОРМАЦИЯ О КОМПАНИИ

Мы — один из самых профессиональных производителей пластиковых трубопроводов в Китае, специализирующийся на разработке и производстве
инновационных трубопроводов и фитингов из ПВХ для прокладки и защиты кабелей.

Сосредоточьтесь на области пластиковых кабелепроводов, учитывая потребности клиентов в продуктах, технологиях и услугах, чтобы обеспечить комплексную поддержку
клиентам в различных областях.Наша цель — постоянно внедрять инновации, поддерживать лидирующие позиции продуктов и технологий
, обеспечивать максимальную безопасность и удобство для всех пользователей, включая установщиков, и стремиться к тому, чтобы
постоянно создавал большую ценность для клиентов и всего общества за счет более экологичных, более высоких характеристик
и более надежные трубопроводные продукты и услуги и продвигают сферу трубопроводов вперед.


Наша основная продукция, как показано ниже:
1) Трубы и фитинги с низким содержанием дыма и галогенов
2) Трубы и фитинги для солнечных батарей
3) Трубы и фитинги AS / NZS 2053
4) Кабельные каналы и фитинги BS
5) OEM и ODM в наличии

≡≡НАША ВЫСТАВКА

1) Canton Fair

2) The Big 5 в Дубае

≡≡СЕРТИФИКАЦИЯ

≡≡FAQ


.Каково ваше MOQ?

Зависит от вашего заказа (разные виды товаров имеют разные MOQ)

2. Каковы ваши сроки доставки?

Обычно время доставки составляет около 15 дней

3. Какой порт доставки?

Мы отправляем товары через порт Шэньчжэнь

4. Каковы ваши условия оплаты?

Мы принимаем 30% T / T заранее, 70% в период отгрузки или 100% L / C

5. Как мне с вами связаться?

Вы можете связаться с нами с торговым менеджером или отправить нам письмо по электронной почте

6.Как насчет образцов?

Наши образцы бесплатны. Мы можем отправить вам образец, большинство образцов можно бесплатно отправить в большинство мест.


≡≡Свяжитесь с нами !!!

May Lan

GUANGDONG CTUBE INDUSTRY CO., LTD (ФАБРИКА A)
Адрес: зона A.B.C, деревня ChenTan NiNiu Industry JiaoLi Village Городок ZhongTang Dongguan City, Китай.

CTUBE (LECHANG) PIPE INDUSTRY TECHNOLOGY., LTD (FACTORY B)
Адрес: No 12, Huanyuan East Load, промышленный парк Lechang Industry Transfer, город Лечан, город Шаогуань, Китай .

≡≡Подробнее>
Более подробную информацию, если вы хотите знать, пожалуйста, свяжитесь с нами в любое время. Будем рады сотрудничеству с вами в ближайшее время.

Какой вид электрического кабеля используется снаружи?

20 июля 2020 г.

С несколькими диапазонами каналов, легко доступными в большинстве жилых центров, как кроме жилья, очень важно понимать качества каждого и также то, что можно и нельзя с этим делать. В качестве наружного электрического кабелепровода Поставщик, поделитесь с вами .

(При необходимости нажмите здесь!)

Гибкие электрические кабели

Пластиковые, а также металлические

В некоторых местах для защиты схем требуется кабелепровод. от повреждений, которые могут возникнуть из-за шурупов для гипсокартона, истирания или ультрафиолетовых лучей, которые ослабляют изоляцию при прокладке шнуров снаружи. обратитесь к нам.

С многочисленными разновидностями кабелепровода, предлагаемыми в большинстве жилых помещений, как Помимо снабжения домов, важно осознавать преимущества каждого и того, что можно и нельзя с этим делать.Как и при любых электромонтажных работах, самый лучший источник информации о том, что использовать, — это текущая версия Национальный электротехнический кодекс (NEC), и всегда полезно позвонить свой региональный структурный отдел, чтобы узнать, какой код (ы) он вводит. Есть 2 разные классификации кабелепроводов для электроустановок: пластиковые и тоже металл. У каждого свое место в атмосфере отеля, а также у некоторых юрисдикции требуют одного вида по сравнению с дополнительным для конкретного заявление.

Жесткий трубопровод из ПВХ, электрические неметаллические трубки (ЛОР), а также непроницаемый для жидкости гибкий неметаллический трубопровод (LFNC) является одним из наиболее вероятных пластиковые трубы, которые можно найти в домашних условиях.

Так как для непосредственного захоронения принято так же — если это график-80 трубопровод — может использоваться для удовлетворения требований NEC в отношении «защиты от физическое повреждение «жесткий ПВХ используется во многих совершенно новых подземных решениях. входы в блок электросчетчика.Размеры варьируются от 1/2 дюйма в диаметре. до 3 дюймов диам. для обычных приложений недвижимости. Жесткий ПВХ отличается низкой стоимостью; может функционировать удобно без дорогостоящих устройств; а также может использоваться в стене поверхности, снаружи на солнце и под землей. Звенья изготовлены с помощью клея ПВХ. Жесткий ПВХ может стать слабым в холодную погоду, поэтому внимательно следите за производителями. соответствующие диапазоны температурного уровня.

Во многих домах в моем районе есть хотя бы один «плет» длиной 6 футов LFNC прикреплен к внешней системе кондиционирования воздуха.Значительные преимущества LFNC являются гибкими, водонепроницаемыми, а также устойчивыми к УФ-лучам, что делает его безопасным для использования на открытом воздухе. Поскольку он изготовлен из ПВХ, его можно легко сокращается. (Для этого я использую резак для трубок из PEX.) Недостатки ограничивают его использование: он часто стоит в два раза дороже за фут. как жесткий ПВХ, цена на соединенные с ним фитинги с ограничением жидкости относительно высокий, и его нельзя использовать там, где он определенно подвергнется физическим воздействиям. убытки.Однако быстро становится лучшим выбором для бесчисленного множества приложений. для работы на открытом воздухе — например, с устройствами возле бассейнов, а также гидромассажных ванн — а также его адаптивность часто делает его единственным идеальным каналом для конкретное приложение.

ЛОР, или «трубка смурфа» (прозванная из-за ее голубого цвета), является гофрированные гибкие пластиковые трубки из ПВХ, используемые в основном для работы в сухих помещениях или в определенных местах, таких как подвал или подвал, где влажность питает внутри здания.ЛОР легче настроить, чем жесткий ПВХ, хотя он и кроме того, его установки примерно в два раза выше. Тем не менее, не все территории допускают бытовую разводку с ЛОР, а также есть места в доме, где его нельзя установить — например, нельзя использовать для выявленной работы, а также с некоторыми исключениями, она должна быть защищена от физическое повреждение. Тем не менее, он может быть заключен в бетон и кусками. при использовании подходящей фурнитуры, что делает его практичным выбором для черновая обработка в кухонных островках на куске.

Металлические трубопроводы

Многие металлические трубопроводы изготовлены из оцинкованной стали, но некоторые типы также может быть обнаружен в легком алюминии. Наиболее типичные стальные трубы можно увидеть в жилых приложениях, а также в наиболее часто встречающихся доступны в местных жилых помещениях, есть жесткие металлические трубы (RMC), электрические металлические трубки (EMT), гибкие металлические трубы (FMC), , а также промежуточный металлический кабелепровод (IMC). Проконсультируйтесь с нами.

RMC — самый толстый, жесткий, а также самый тяжелый из 4-х и требует уникальный инструмент для изгиба, а также нарезания резьбы. Во многих домах в моем районе есть только один пробег RMC, если таковой имеется, и он используется для столба входа обслуживания, который крепится к основанию электросчетчика. Учитывая величину нагрузки на шест от вышеупомянутая схема обслуживания, и значение защиты входа в службу проводов от повреждений, RMC явно лучший трубопровод для этого заявление.Тем не менее, все различные другие приложения в пределах типичного жилой дом может быть выполнен с помощью еще одного типа металлического или пластикового трубопровода, поэтому RMC’s дополнительное использование ограничено больше как коммерческими, так и коммерческими настройки. Многие RMC изготовлены из оцинкованной стали, но дополнительно легко доступен из легкого алюминия.

Гибкий металлический трубопровод — это обычно изготавливаемая гибкая трубка со спиральным повреждением из алюминия. Поскольку его нельзя использовать на улице или в других влажных помещениях, Использование гибкого металлического кабелепровода довольно ограничено, но есть пара приложений, где это четкий выбор.

Например, самые новые Для варочных панелей с прямым проводом, а также для плит требуется место с гибким металлическим кабелепроводом. для подключения к источнику питания, который может оставаться гибким во всем собственно установка устройства, а также несколько систем отопления и также тепловые насосы соединяются с их отдельными короткими штырями Flexible Металлический трубопровод . Поэтому некоторые новые печи, а также варочные панели поставляются с проводкой. с подключенным FMC, и большинство домашних центров и домов снабжения имеют минимум 1⁄2 дюйма-диа. а также диаметром 3⁄4 дюйма. Гибкий металлический трубопровод и сопутствующие установки. Его можно уменьшить ножовкой, но специализированной Предлагаются восстановительные инструменты.

EMT — это тонкостенный металлический трубопровод, который чаще всего встречается в оцинкованной стали, но он также предлагается из легкого алюминия. ЕМТ довольно экономичен; может действовать как защита от физических повреждений; а также легко гнуть, резать, а также монтируется с минимальным количеством уникальных устройств.EMT может быть установлен на открытом воздухе, Предлагаемые все установки, опоры, а также крепежи изготовлены из антикоррозийные изделия. Я обычно вижу ЕМТ в старых домах, чтобы шнур заземления выходит из основания счетчика, но он может удовлетворить многие другие потребности в жилом доме и ремонте. Я действительно использовал ЕМТ немного в качестве средства для экранирования подверженных схемам, например, на стенах гаража для новых розеток или фонарей.

IMC (не предполагалось) тоньше, чем RMC, но толще и намного больше жестче, чем ЕМТ.Он редко используется в моем районе, но некоторые эксперты-электрики могут Выбирайте его по сравнению с RMC из-за его более низкой стоимости, а также меньшего веса. Это утвержден кодексом для тех же целей, что и RMC.

Размер имеет значение

Последнее, а также в некоторых случаях важное соображение при выборе кабелепровода это размер трубы, необходимый для надежной прокладки проводки. Размер каждого проводник, расположение проводов, а также вид и температура уровень изоляции на самом проводе установить количество проводников, вы можете законно пройти через каждый трубопровод.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
