Указатели низкого напряжения линейный УНН-1, УНН-1Д, УНН-1ДЛ.

Данная статья носит информативный характер. Чтобы узнать цены, сроки, наличие, аналоги, перейдите в каталог

Указатели низкого напряжения УНН-1, УНН-1Д, УНН-1ДЛ предназначены для определения наличия напряжения до 1000В в сети постоянного и переменного тока, имеет возможность определения полярности постоянного тока.

Типоисполнения указателей напряжения УНН-1, УНН-1Д, УНН-1ДЛ и цены за ед. с учетом НДС:

Артикул

Наименование

Цена продажи с НДС

F0000000966

УНН-1Д-40-1000В указатель низкого напряжения

440,25

Н0000007722

УНН-1ДЛ (40-1000В) указатель низкого напряжения линейный с удлиненными насадками

726,45

Н0000023131

УНН-1Д-ВЛ указатель низкого напряжения для ВЛ

5240,94

Н0000023132

УНН-1Д СЗ указатель низкого напряжения

2096,37

Технические характеристики УНН-1Д, УНН-1ДЛ.

Указатель отвечает требованиям ГОСТ 20493-2001. УНН-1Д, УНН-1ДЛ работает при непосредственном прикосновении к токоведущим частям (контактный).

УНН-1ДЛ работает при непосредственном прикосновении к токоведущим частям (контактный), снабжен удлиненными насадками для работы в труднодоступных местах и на воздушных линиях.

Диапазон определения напряжения 40-1000 В
Величина тока при max значении напряжения 10 мА
Индикация напряжения визуальная (световой сигнал)
Длина соединительного провода не менее 1,1 м
Длина наконечников 500 мм
Габаритные размеры 50х50х170 мм
50х50х670
Масса 100 г
Температура окружающей среды от -45 до +40 °С
Относительная влажность воздуха до 80%



Комплект поставки указателей УНН-1Д.

  1. Указатель низкого напряжения УНН-1Д (УНН-1ДЛ) - 1 шт.;
  2. Руководство по эксплуатации - 1 шт.;
  3. Упаковка - 1 шт.

Принцип работы УНН-1Д.

Указатель УНН-1Д выполнен в двухполюсном исполнении и состоит из двух корпусов, содержащих элементы электрической схемы. Корпуса указателя соединены между собой гибким проводом. Электрическая схема двухполюсного указателя напряжения имеет контакты-наконечники и светодиоды, обеспечивающие визуальную индикацию наличия напряжения.

Определение наличия напряжения следует производить путем касания контактами-наконечниками токоведущих частей. Свечение обоих светодиодов свидетельствует от наличии переменного тока, свечение одного из них определяет наличие напряжения постоянного тока. причем светящийся светодиод соответствует положительному потенциалу.

Гарантия.

Гарантийный срок эксплуатации указателя напряжения УНН-1Д - 24 месяца с момента продажи, при условии соблюдения условий транспортировки, хранения и эксплуатации указателя напряжения.

Технические характеристики указателя УНН-1.

Указатель напряжения УНН-1 предназначен для определения наличия (отсутствия) напряжения от 24 до 1000В, определения фазы переменного и полярности постоянного напряжения в электроустановках постоянного и переменного тока, работает при непосредственном прикосновении к токоведущим частям (контактный).

Наименование параметров Значение параметров
Диапазон напряжения, определяемых указателем, В 24-1000
Напряжение индикации, В, не более 24
Ток, протекающий через указатель при напряжении 1000 В, мА, не более 10
Величина тока при определении фазы – не более, мА 0,6
Длина соединительного провода указателя напряжения – не менее, м 1,0
Длина неизолированной части контактов-наконечников – не более, мм 5,0
Масса изделия, кг, не более 0,1

Технические характеристики указателя УНН-1Д ВЛ.

Двухполюсный указатель УНН-1Д ВЛ предназначен для определения наличия или отсутствия напряжения на воздушных линиях (ВЛ) электропередачи переменного тока напряжением до 0,4 кВ. Указатель может использоваться для проверки совпадения фаз в электроустановках переменного тока напряжением до 0,4 кВ, а также для определения наведенного напряжения и наведенной мощности на ВЛ. Указатель имеет цифровую и звуковую индикацию.

Диапазон определения напряжения
25-400 В
Длина соединительного провода
не менее 1,5 м
Габаритные размеры, мм
не более 860х70х50
Масса
не более 730 г

Технические характеристики указателя УНН-1Д СЗ.

Однополюсный указатель напряжения УНН-1Д СЗ предназначен для определения наличия напряжения до 1000 В в цепях переменного тока, работает при протекание емкостного тока. Указатель имеет комбинированную светозвуковую индикацию.

Минимальное напряжение, при котором срабатывает индикация
0,025 кВ
Максимальное рабочее напряжение
1,0 кВ
Напряжение питания
3,0 В
Источник питания
элементы питания CR 2 фирм DURACELL, SANYO, KODAK или аналоги
Длина указателя в собранном виде
0,45 м
Масса
не более 250 г

Указатель напряжения УНН-1Д (40-1000В) Диэлектрик

Описание указателя напряжения УНН-1Д (40-1000В) Диэлектрик

Указатель низкого напряжения УНН-1Д предназначен для определения наличия напряжения до 1000В в сети постоянного и переменного тока, определение полярности в сетях постоянного тока. УНН-1Д работает при непосредственном прикосновении к токоведущим частям (контактный).

Производитель оставляет за собой право изменять страну производства, характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Уточняйте информацию у менеджеров!

1. Способы доставки



Легковой транспорт

(до 300 кг)

Грузовой транспорт

(крупногабарит)

Постаматы и ПВЗ  PickPoint
Москва 500 руб от 1700 руб** 200 руб
МО, область 500 руб*

от 1700 руб*

200 руб
Регионы, РФ     450 руб
Самовывоз

Выдача товара до 20:00, Раменский район, Михайловская слобода, Старорязанская улица, д. 4. (при оплате - резерв товара)

Пункт выдачи по адресу: Москва, Рязанский проспект, д.79 (пн-пт с 10:00 до 19:00)

* каждый 1 км за МКАД дополнительно 20 руб (легковой транспорт) или 50 руб (грузовой транспорт)

** полная информация по доставке крупногабаритных грузов смотрите в разделе Доставка и оплата

2. Способы оплаты

      Банковской картой онлайн на сайте                        Яндекс Деньги

     Наличными курьеру                                                    QIWI кошелек

     Сбербанк-онлайн                                                           WebMoney

     Безналичный расчет

Вы можете вернуть товар, если был обнаружен производственный брак, дефекты и прочие повреждения. Срок возврата осуществляется в течение 14 дней с даты покупки товара.

Возврат товара осуществляется в полном соответствии с законодательством РФ, включая Закон о Правах Потребителя.

Подробная информация о возратах и обмене

Указатель низкого напряжения УНН-1 - ЧПТУП "Электротехлабсервис"

УНН-1 предназначен для определения наличия или отсутствия напряжения от 12 до 380 В, постоянного и переменного тока.  Указатель имеет световую и звуковую индикацию, режим прозвонки, определяет полярность постоянного и фазу переменного напряжения. Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками.      Условия эксплуатации указателя напряжения:

-          температура окружающего воздуха от минус 45° до плюс 40° С;

-          относительная влажность воздуха  до 80% при температуре плюс 25° С.

     Устройство относится  к основным электрозащитным средствам, применяемым обслуживающим и ремонтным персоналом  электрических станций, подстанций и распределительных сетей.

Технические характеристики УНН-1:

            1. Диапазон напряжений, определяемых указателем – от 12 до 380 В.

2. Величина тока при максимальном значении напряжения не более  10 мА.

3. Длина гибкого соединительного провода указателя,  не менее 1,1 м.

4. Длина неизолированной части контактов-наконечников, не более 0,007 м.

5. Время индикации максимально допустимого контролируемого напряже-

ния  не более 1-й мин.

6. Габаритные размеры  указателя, мм, не более:

      -  корпуса       -  160 х 30 мм

      -  щупа           -    155 х 26 мм

7.  Масса  прибора не более  0,100 кг

Комплектность УНН-1

-    Указатель напряжения УНН1                                         - 1 шт.;

-     паспорт  (инструкция по эксплуатации)                       - 1 экз.;

-     чехол для укладки                                                               - 1 шт.;

-     съемные удлиняющие электроды (для УНН1  ВЛ)   - 2 шт.

Рекомендуем приобретать указатели напряжения , прошедшие высоковольтные испытания  в нашей аккредитованной испытательной лаборатории, с выдачей протокола об испытании и нанесения наклейки на изделие с указанием номера и даты проведения испытания.


На все приобретенные у нас товары  на периодические испытания предоставляется скидка до 40%.

Контактные телефоны: 8(029)1275853 Вел, 8(029)5577616 МТС

высокого и низкого, принцип работы

Для начала монтажных или ремонтных работ на электрических станциях и проводах нужно обязательно проверить показатели сети, отсутствие тока или его параметры. Для этого используется указатель напряжения, который может определить наличие вольтажа и его совпадения до 1000в.

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

Фото — индикатор с цифровым дисплеем



В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

Фото — УН ПИН-90



Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

Фото — однополюсная модель



Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

Фото — импортный УН DT-9902



Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

  1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
  2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
  3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
  4. В отдельных моделях рабочая часть соединяется с индикатором;
  5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

Технические характеристики

Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества. Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:

Максимальное количество Вольт От 40 до 1000
Максимальная нагрузка индикаторов, Вольт 40
Сила тока на указателях при наибольших показателях, мА 10
Рабочее время, секунды До 10
Размер провода, м 1,0
Рабочая (без изоляции) часть указателя, длина в мм 7,0
Диапазон рабочих температур, °С
максимальная влажность, %
от -45 до +40
до 98
Максимально допустимые размеры упаковки 170х80х30
Эксплуатационный срок До 5 лет

Двухполюсный указатель рабочего напряжения типа УНН Комби имеет параметры аналогичные УННДП 12 660 (кроме максимального напряжения 660 В и рабочих температур до +35):

Рабочая нагрузка, Вольт 12 – 1000
Нагрузка индикаторов, Вольт 90
Сила тока, мА 5
Размер провода, м 1,0
Индикаторы Светодиодный, светозвуковой
Диапазон рабочих температур, °С 0 … +40
Эксплуатационный срок До 6 лет
Фото — УНН Комби



Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается лишь по данным нагрузки и сроку эксплуатации.

Фото — УН Лоцман-2



Параметры однополюсного УВН 80:

Максимальное количество Вольт 6 — 10
Диапазон рабочих температур, °С  -40 … +45
Влажность до 80
Размер ручки (в этой модели это отвертка) 120
Изоляция, мм 270

Технические данные однополюсного УВНБУ 6–35:

Напряжение, Вольт 6/35
Типы работы Контактный режим, бесконтактный режим
Ток на креплениях, мА 70
Диапазон температур От -40 до +40
Питание, Вольт 3
Диапазон действия, см 40 (в бесконтактном режиме)

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередач. У него следующие параметры:

Нагрузка, В 25
Максимальные показатели Вольт 400
Размер провода, м 1,5
Срок эксплуатации 7 лет

Помимо этого, все модели имеют гарантию год, но только при условии регулярной проверки перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможности проверку перед приобретением. Каждые полгода нужно производить калибровку датчика на специальном оборудовании.

Его особенностью является то, что рабочий контакт выполнен в виде крюка, который цепляется на провод независимо от высоты. Сейчас в продаже есть более новая модель для определения напряжения – это указатель УВНУ-10ФБ Поиск 1, где за крепление контактов на токоведущих частях проводов или машин отвечает штанга. Пользоваться прибором этого типа очень просто – высота регулируется при помощи ручных манипуляций, кроме того, можно зафиксировать длину выдвигающейся части.

Фото — УВНУ-10ФБ Поиск 1



Купить указатель напряжения можно в любом городе в специализированных электрических магазинах, но цена будет зависеть от того, кто производитель и типа прибора. Двухполюсные устройства дороже, чем однополюсники. Стоимость также варьируется от города покупки. Например, в Москве определенный УН может стоить выше, чем в Екатеринбурге или Новосибирске.

Указатель низкого напряжения | Заметки электрика

Уважаемые гости и постоянные читатели, приветствую Вас на страницах сайта «Заметки электрика».

Продолжаем изучать вопросы по электробезопасности, а в частности средства защиты, применяемые во время эксплуатации и ремонтов электроустановок.

Сегодняшняя статья будет посвящена указателям низкого напряжения.

Указатели низкого напряжения (УНН) применяются для проверки наличия, либо отсутствия напряжения в электроустановках до 1000 (В) на тех токоведущих частях, где будут выполняться работы. Также УНН используют для проверки совпадения фаз, т.е. фазировки низковольтного электрооборудования.

Внимание!!! Прочитайте статью действие электрического тока на организм человека.

Указатели низкого напряжения, или по-другому их еще называют указатели напряжения до 1000 (В) бывают 2 типов:

  • однополюсные
  • двухполюсные

Поэтому и применение будет зависеть от того, какой Вы указатель используете.

Существует большое количество разновидностей указателей низкого напряжения от различных производителей.

На каждом виде я останавливаться не буду, а расскажу только о самых распространенных и надежных указателях низкого напряжения, применяемых лично мною.

Например, однополюсный указатель низкого напряжения в виде индикаторной отвертки применяется в электроустановках только переменного тока напряжением от 100 (В) до 500 (В) и частотой 50 (Гц). Принцип действия такого указателя основан на протекании емкостного тока.

Двухполюсный указатель низкого напряжения (УНН-10К) имеет более широкое применение. Его можно использовать в электроустановках, как переменного тока напряжением от 110 (В) до 500 (В) и частотой 50 (Гц), так и постоянного тока напряжением от 110 (В) до 500 (В).

Его принцип действия основан на свечении газаразрядной лампы при протекании через нее активного тока.

Двухполюсный указатель низкого напряжения (ПИН-90М) использую ни чуть не реже. Его принцип действия и конструкция аналогична УНН-10К.

Разница заключается лишь в пределах контролируемого напряжения. У него рабочее напряжение находится в пределах от 50 (В) до 1000 (В).

Совсем недавно я обзавелся указателем напряжения «Контакт-55ЭМ». Переходите по ссылочке и читайте инструкцию о том, как им пользоваться.

Внимание!!! Проверять отсутствие напряжения на токоведущих частях с помощью контрольных ламп ЗАПРЕЩЕНО!!!



Из чего состоит двухполюсный указатель низкого напряжения?

Двухполюсный указатель низкого напряжения состоит из 2 корпусов. Корпуса выполняются из электроизоляционных материалов и содержат в себе элементы, которые реагируют на наличие напряжения в проверяемой цепи в виде звуковой или световой индикации.

Два корпуса соединяются между собой гибким проводом длиной не меньше 1 метра.

Размеры корпусов двухполюсного указателя напряжения не нормируется.

На каждом корпусе двухполюсного указателя напряжения крепится электрод-наконечник, длина неизолированной части которого не должна быть больше 0,7 (см).

Из чего состоит однополюсный указатель низкого напряжения?

Однополюсный указатель напряжения состоит, в отличие от двухполюсного, из одного корпуса. Аналогично, корпус должен быть выполнен из материалов, обладающих электроизоляционными свойствами.

В корпусе установлены следующие элементы:

  • электрод-наконечник
  • электрод для контакта пальцем
  • световая и звуковая индикация



Испытание указателя низкого напряжения

Указатели низкого напряжения (УНН) в процессе эксплуатации должны периодически проходить следующие электрические испытания:

  • испытание изоляции рукояток и проводов
  • испытание повышенным напряжением
  • определение напряжения индикации
  • измерение тока, проходящего через УНН при наибольшем рабочем напряжении

1. Испытание изоляции рукояток и проводов указателей низкого напряжения

Испытание изоляции рукояток корпусов и проводов указателей низкого напряжения проводится 1 раз в год по следующей принципиальной схеме:

Оба корпуса (рукоятки) двухполюсного указателя низкого напряжения заворачивают в фольгу. Соединительный провод опускают в ванну с водой, где температура воды должна находиться в пределах 10 — 40° С. Необходимо выдержать расстояние 0,8 — 1,2 (см) между водой и корпусами указателя.

Первый вывод от испытательного трансформатора соединяем к электродам-наконечникам. Второй (заземленный) вывод необходимо опустить в ванну с водой и соединить с фольгой.

Аналогично, проводят испытание изоляции корпуса (рукоятки) и у однополюсных указателей низкого напряжения. Корпус заворачивают в фольгу по всей длине. Необходимо выдержать расстояние 1 (см) между фольгой и электродом, находящимся на торцевой части указателя. Один вывод от испытательного устройства соединяем к электроду-наконечнику. Другой (заземленный) вывод — к фольге.

Для УНН с рабочим напряжением до 500 (В) испытательное напряжение 1000 (В) подается в течение 1 минуты.

Для УНН с рабочим напряжением до 1000 (В) испытательное напряжение 2000 (В) подается в течение 1 минуты.

2. Испытание указателей низкого напряжения повышенным напряжением

Испытание указателей низкого напряжения повышенным напряжением проводится следующим образом.

Испытательное напряжение величиной 1,1 от наибольшего рабочего напряжения УНН прикладывается между электродами-наконечниками у двухполюсных указателей, или между электродом-наконечником и торцевой частью у однополюсных указателей  в течение 1 минуты.

3. Определение напряжения индикации

Напряжение от испытательного устройства плавно повышают, при этом фиксируя напряжение индикации указателя напряжения (УНН).

Указатели низкого напряжения должны иметь напряжение индикации не более 50 (В).

4. Измерение тока, проходящего через УНН при наибольшем рабочем напряжении

Напряжение от испытательного устройства плавно повышают до наибольшего рабочего напряжения 1000 (В), при этом фиксируют величину тока, протекающего через УНН.

У двухполюсных указателей напряжения величина тока не должна превышать 10 (мА).

У однополюсных указателей напряжения величина тока не должна превышать 0,6 (мА).



Как пользоваться указателем напряжения?

Перед применением и использованием указателя низкого напряжения, необходимо убедиться в его исправном состоянии, путем прикосновения к токоведущим частям электроустановки, находящимся заведомо под напряжением. Также необходимо проверить наличие штампа о проведении испытаний УНН.

Проверка отсутствия напряжения указателем низкого напряжения производится на токоведущих частях путем непосредственного контакта. Время контакта должно быть не менее 5 секунд.

При использовании однополюсного указателя низкого напряжения применение диэлектрических перчаток не допустимо, т.к. необходимо обеспечить контакт между электродом на торцевой части корпуса и пальцем человека.

P.S. На этом статью на тему указатель низкого напряжения я завершаю. Если у Вас возникли вопросы при изучении материала статьи, то прошу задавать их в комментариях. Не забывайте подписываться на новые статьи с сайта. Новость о выходе новой статьи будет приходить Вам прямо на почтовый ящик.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Указатель высокого напряжения - Электросистемы

См. также мультиметр, клещи токоизмерительные, отвертка-индикатор.

Применение указателей высокого напряжения

УВН применяются при проверке наличия/отсутствия высокого напряжения ( от 1000 В) в распределительных устройствах на токоведущих частях, на которых будут производиться работы. Также УВН используют для проверки совпадения фаз, т.е. фазировки высоковольтного электрооборудования.

Основные составляющие:

  • Рабочая часть.
  • Индикаторная часть (газоразрядные или светодиодные лампы, прорезь-окна для ламп или затенителей).
  • Изолирующая часть.
  • Рукоятка с ограничительным кольцом.

Рабочую и индикаторную части крепят к изолирующей части при помощи резьбы. Рабочая часть включает элементы, которые реагируют на наличие напряжения в контролируемых цепях. Корпус рабочей части выполнен электроизоляционным материалом с улучшенными диэлектрическими свойствами. Изолирующую часть УВН от 1000 В выполняют из электроизоляционных материалов, отталкивающих влагу, имеющими улучшенные диэлектрические и механические свойства. Поверхность её должна быть гладкой. Индикаторная часть УВН состоит из элементов со световой индикацией или светозвуковой индикацией.

Указатели высокого напряжения действуют по принципу свечения неоновой лампочки при протекании через нее емкостного тока, т. е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

УВН могут быть:

  • контактными;
  • бесконтактными;
  • комбинированными.

В контактных УВН есть электрод-наконечник (щуп), осуществляющий прямой контакт с токоведущей частью. При бесконтактном УВН — электрода-наконечника нет.

Световую индикацию выполняют с:

Правила пользования указателем напряжения

Перед использованием указателя напряжения необходимо проверить его целостность, отсутствие загрязнений, дату последнего испытания, а также рабочее напряжение, на которое он рассчитан - оно должно быть больше рабочего напряжения электроустановки, в которой планируется проверять наличие или отсутствие напряжения.

Указатель высокого напряжения следует держать в диэлектрических перчатках, которые также должны быть проверены в соответствии с правилами. Перед проверкой отсутствия напряжения необходимо убедиться в том, что указатель работоспособен. Работоспособность указателя напряжения проверяется на токоведущих частях, которые заведомо находятся под напряжением.

Держать данное средство защиты следует за рукоятку до ограничительного кольца. Приближаться к токоведущим частям для проверки наличия или отсутствия напряжения следует на расстояние, которое определено длиной изолирующей части электрозащитного средства.

Указатели, предназначенные для электроустановок до 1000 В, делятся на двухполюсные и однополюсные указатели низкого напряжения (УНН).

Двухполюсные указатели могут применяться в установках как переменного, так и постоянного тока. Однако при переменном токе металлические части указателя — цоколь лампы, провод, щуп могут создать емкость относительно земли или других фаз электроустановки, достаточную для того, чтобы при касании к фазе лишь одного щупа указатель с неоновой лампочкой светился. Чтобы исключить это явление, схему дополняют шунтирующим резистором, шунтирующим неоновую лампочку и обладающим сопротивлением, равным добавочному резистору.

Однополюсные указатели - индикаторные отвертки, требуют прикосновения лишь к одной — испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя. При этом ток не превышает 0,3 мА.

УНН-04 |

УНН-04 |
УНН – 0,4
Указатель низковольтный комбинированный УНН – 0,4 со свето-звуковой индикацией предназначен для контроля напряжения в электроустановках постоянного и переменного тока от 12…380В в двухполюсном и однополюсном режиме.
Указатель используется для определения:
— значения  (уровня) контролируемого напряжения,
— полярности напряжения постоянного тока,
— фазного и нулевого проводов переменного тока,
— определение целостности «прозвонка» электрической цепи сопротивлением не более 50кОМ,
— освещения рабочей зоны с помощью подсветки.
Указатель работает при непосредственном прикосновении к токоведущим частям (контактным способом) за счет протекания активного тока. Свето-звуковая «прозвонка» производится от энергии накопительного конденсатора. Указатель обеспечивает визуальному и звуковую индикацию во всех режимах работы.
— дискретные значения индицируемого напряжения:
12В…24В…36В…50В…127В…220В…380В
— напряж. срабатывания индикации В, не более                                                                          12
— время зарядки от сети напряжением 220…280В сек., не более                                             20
— время непрерывной работы после одной зарядки сек., не менее
— время сохран. работоспособности час, не менее                                                                     30
— время зарядки конденсатора для «прозвонки» сек. , не более                                                70
— время сохранения работоспособности в режиме «прозвонки» после
полной зарядки, час, не менее                                                                                                         50
— длина соединительного провода мм, не менее                                                                      1000
— длина неизолированной части контактных наконечников мм, не более                                7
— ограничительные упоры высотой мм, не менее                                                                         5
— габаритные размеры указателя в сборе, мм                                                                     250х180
— вес указателя кг, не более                                                                                                          0,16
Климатические условия эксплуатации: температура окружающего воздуха от -45⁰С до +40⁰С, относительная влажность не выше 98% при 25⁰С.
В конструкции указателя не предусмотрены коммутационных элементов для включения питания и переключения режимов работы.
При использовании указателя в однополюсном режиме, для определения фазных и нулевого проводов в цепи переменного тока, контактный наконечник указателя должен касаться к токоведущим частям, а палец руки оператора следует расположить на металлическом контакте, размещенную на торцевой поверхности корпуса указателя.Подсветка осуществляется с помощью белого светодиода за счет автономного источника питания. Для включения подсветки нажать и удерживать кнопку независимо от заряда конденсатора.
По требованиям безопасности указатель соответствует ГОСТ 20493-2001. При работе с указателем следует соблюдать требования действующих «Правил по охране труда при эксплуатации электроустановок».
Гарантийный срок эксплуатации – 24 месяца со дня продажи потребителю, средний срок службы 5 лет при условии соблюдения правил транспортирования хранения  и эксплуатации указателя напряжения.
Сертификат   соответствия    = РОСС   АМ. АГ66.Н05346   до 14.06.2019г.

Принцип работы индикатора напряжения выше 1000 В. Индикаторы напряжения

Одним из важнейших устройств электрика и других электриков является индикатор напряжения. От него напрямую зависит безопасность электрика или обслуживающего персонала, так как по показаниям этого прибора можно определить, есть ли в проводнике электричество или нет. В этой статье мы рассмотрим виды индикаторов напряжения, их назначение и правила использования.

Разновидности аппаратов

Индикаторы на напряжение до 1000 и выше 1000 вольт имеют разные внешние и конструктивные особенности ... Для измерения низкого напряжения до 1 кВ есть два типа устройств:

  • однополюсный, реагирующий на протекание емкостного тока;
  • биполярный, показывает, когда через него протекает активный ток.

Указатель однополюсный предназначен для работы в цепях переменного тока, для обнаружения фазного проводника, в цепях освещения, при фазировке электросчетчика, проверки патронов в лампах.Проще говоря, для обнаружения проводов под напряжением.

Однополюсные устройства индикации фазы имеют такую ​​же конструкцию и обычно состоят из газоразрядной индикаторной лампы с порогом воспламенения от 90 до 120 В и последовательно включенного резистора 1 МОм. Резистор ограничивает ток до безопасного значения порядка 0,5 мА.

Индикатор ИН - 90 выполнен в виде отвертки.

К недостаткам таких индикаторов можно отнести невысокую чувствительность (порог срабатывания некоторых устройств начинается от 90 вольт), а также чувствительность к наводкам в соседних проводах.

Для сетей выше 1000 вольт индикаторы напряжения изготавливают с ручками из изоляционного материала и длинной, исключающей приближение человека к токоведущим элементам. Внешний вид УВН-10 показан на фото ниже:

При измерении напряжений выше 1000 вольт прибегают к использованию дополнительных средств защиты: резиновых перчаток, обуви или изоляционного коврика. Вы можете узнать об этом из нашей статьи!

Двухполюсный индикатор состоит из двух корпусов из изоляционного материала и изолированного гибкого медного проводника, который их соединяет.Схема двухполюсного индикатора напряжения типа УНН-10:

В этой схеме газоразрядный индикатор шунтируется резистором, что делает схему нечувствительной к наведенным напряжениям. Также на его основе выпускается индикатор с указателем значения напряжения УН-1:

В этом приборе используется специальная линейная газоразрядная лампа и шкала на корпусе с градуировкой 127, 220, 380, 500 вольт.

Также существуют универсальные индикаторы напряжения для проверки наличия напряжения и индикации его значения от 12 до 380 В.Для работы в цепях постоянного тока до 500 вольт и переменного тока до 380 вольт. Их можно дополнительно использовать для проверки целостности соединений.

В этих устройствах светодиоды используются как световые индикаторы, а конденсатор большой емкости используется как источник питания.

Цифровой индикатор напряжения имеет ЖК-экран с напечатанными значениями в вольтах. При максимальном значении 220 вольт на экране высвечиваются все значения от минимального до максимального.Те. этот тестер показывает приблизительное значение. Единственный плюс этой модели - отсутствие источника питания.

Бесконтактные индикаторы предназначены для обнаружения токоведущих проводников, в том числе скрытых в стенах или панелях. Схема этого устройства реагирует на переменное электромагнитное поле, оснащена световой и звуковой индикацией. Мы больше говорили об этих устройствах, когда говорили о них.

Условия использования

Перед использованием индикатора напряжения необходимо убедиться, что он работает правильно.Для этого в заведомо работающей сети нужно проверить индикацию устройства. Только после положительного результата его можно использовать.

Запрещается использовать лампу накаливания в качестве индикатора в связи с ее низкой надежностью и высоким риском получения травм. При поиске фазы необходимо установить щуп-указатель на интересующий проводник, держать прибор в правой руке, левую руку спрятать за спину, большим пальцем правой руки коснуться торцевого контакта. Это для однополюсного индикатора.

Для двухполюсного щупа с индикатором наденьте его на интересующий проводник или клемму, а второй щуп на нулевую или соседнюю фазу. Как видите, ничего сложного в работе с этими устройствами нет. Помните об опасности работы под напряжением и примите меры предосторожности.

Итак, мы разобрали виды, назначение и правила использования индикатора напряжения. Надеемся, предоставленная информация была для вас информативной и полезной!

Для начала монтажных или ремонтных работ на электростанциях и проводах в обязательном порядке необходимо проверить показатели сети, отсутствие тока или его параметры.Для этого используется индикатор напряжения, который может определить наличие напряжения и его совпадение до 1000В.

Описание и принцип работы

Указатель высокого и низкого напряжения - универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или выводах отдельных электрических устройств (УВН 10, УНК, УВНК-10, БН-020022 Профипол Беннинг и другие).

Данное устройство необходимо при работе на различных предприятиях или при выезде электриков на объект.Основное отличие этого индикатора от стандартных счетчиков в том, что он поможет определить только наличие нагрузки, но не ее показатели, в отличие от моделей, которые устанавливаются на din-рейку.

Фото - индикатор с цифровым дисплеем

В основном сейчас используются только приборы на напряжение до 1000 Вольт, такой указатель может быть двухполюсным и однополюсным, имеют аналогичную схему, но разные области применения. При работе устройство с двумя полюсами необходимо подключать к двум токоведущим проводам или контактам, а устройство с однополюсным контактом - только к одному.Следует знать, что двухполюсные указатели более точны, поэтому они называются высоковольтными и используются при сложных работах.

Фото - UN PIN-90

Кроме того, есть бесконтактная указка. Проверка с его помощью осуществляется без подключения к токоведущим клеммам. Это значительно повышает безопасность при обнаружении напряжения. Устройство оснащено цифровым дисплеем, и на нем отмечается не только наличие напряжения, но и примерные размеры за счет магнитного поля.

Фото - однополюсная модель

Существуют переносные аккумуляторные модели и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ) . В первом случае питание осуществляется от двух и более аккумуляторов, реже от аккумулятора (это УВНК, УННО, УНК, EI-9000/1, Duspol digital LC, Raton). Это позволяет использовать устройство на земле, при выезде или для ремонтных работ вдали от работающей электросети.


Фото - импортный UN DT-9902

Принцип работы прибора довольно простой. При подключении к сети (путем подключения к токоведущим частям) производится сравнение потенциалов. Это увеличивает или уменьшает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет наименьшие доли ампер, протекающих по проводам или клеммам, загорается или издает звуковой сигнал. Если во время работы индикатор молчит, значит, нагрузки нет. В некоторых случаях наблюдается постепенное затухание сигнала - это означает, что в проводах остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

  1. Для устройств до 1000 Вольт нагрузка индикаторов должна быть не выше 90 В;
  2. Однополюсное устройство расположено в одном корпусе, а двухполюсное - в двух, соединенных шнуром;
  3. Любой индикатор наличия груза (боковой, комбинированный и др.) Должен иметь три поверхности: рабочую, изолированную, определяющую и удерживающую;
  4. В некоторых моделях рабочая часть подключена к индикатору;
  5. Стрелки проверяются каждый раз перед использованием напряжением 2 кВ, при этом она длится не более минуты.

Следует помнить, что правила техники безопасности требуют полной подготовки перед использованием устройства. В частности, необходимо носить энергетический комплект, включающий диэлектрические перчатки и обувь. Эти требования указаны для электрического устройства, и они отличаются от моделей индикаторов на УАЗ, ВАЗ и других автомобилях, кораблях и т. Д.

Видео: индикатор напряжения UT 15V

Технические характеристики

Индикаторы напряжения для фазировки обязательно имеют сертифицированные параметры качества.Они зависят от конкретной модели устройства, рассмотрим данные на примере УННУ-40-1000:

.

Двухполюсный индикатор рабочего напряжения типа UNN Combi имеет параметры аналогичные UNNDP 12660 (за исключением максимального напряжения 660 В и рабочих температур до +35):


Фото - УНН Комби

Аналогичные характеристики имеют двухполюсный индикатор напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается только по нагрузочным данным и сроку службы.


Фото - УН Лоцман-2

УВН 80 однополюсный Параметры:

Технические данные однополюсного УВНБУ 6–35:

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередачи. Имеет следующие параметры:

Кроме того, на все модели предоставляется годовая гарантия, но только при регулярной проверке перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможность проверки перед покупкой.Каждые полгода нужно калибровать датчик с помощью специального оборудования.

Его особенность в том, что рабочий контакт выполнен в виде крючка, который цепляется за провод независимо от высоты. Есть более чем новая модель для определения напряжения, это указатель УВНУ-10ФБ Поиск 1, стержень которого отвечает за фиксацию контактов на токоведущих частях проводов или машин. Пользоваться данным типом устройства очень просто - высота регулируется ручными манипуляциями, кроме того, можно фиксировать длину выдвижной части.


Фото - УВНУ-10ФБ Поиск 1

Приобрести индикатор напряжения можно в любом городе в специализированных магазинах электротоваров, но цена будет зависеть от производителя и типа прибора. Двухполюсные устройства дороже однополюсных. Стоимость также варьируется от города к покупке. Например, в Москве определенная ООН может стоить дороже, чем в Екатеринбурге или Новосибирске.

Персонал энергетических компаний, электрифицированных производств, профессиональные электрики и любители хорошо осведомлены о смертельной опасности тока.Поскольку они постоянно работают с электрооборудованием, возникает необходимость определения наличия напряжения, ведь увидеть его в обычной ситуации невозможно. Для этого есть специальные устройства - индикаторы напряжения, работающие в режиме индикации.

Типы указателей

Главное при распределении устройств на определенные группы - это зависимость от уровня напряжения:

  • до 1000 В;
  • выше 1000 В (в том числе устройства 6-10, 35, 110, 220, 330 кВ).

Важно! Устройство одного типа может работать только при том напряжении, для которого оно предназначено.

Устройства низкого напряжения

Имеют индикаторы напряжения до 1000В делятся на два типа:

  • однополюсные, используются для определения напряжения в цепях переменного тока;
  • биполярный.
Однополюсный

Работа однополюсных индикаторов основана на принципе протекания емкостного тока при замыкании цепи пальцем человека. Конструкция устройства содержит:

  • кожух из изоляционного материала;
  • рабочий контакт, или щуп;
  • сопротивление предельному напряжению;
  • лампа газоразрядная;
  • контактная поверхность на конце устройства для прикосновения пальцем.

Такой индикатор низкого напряжения используется во вторичных цепях для поиска фазного проводника. О наличии напряжения свидетельствует горение лампы. Образец устройства - UN 453M. Диапазон определяемых напряжений для него от 24 В до 1.2 кВ

Важно! Перед тем, как использовать прибор, нужно убедиться в его исправности, прикоснувшись к рабочей фазе. Чтобы убедиться в отсутствии тока, время проверки не должно быть меньше пяти секунд.

Есть и другие индикаторы: iek op-2e с парой светодиодов, которые можно использовать для определения наличия напряжения и наличия электромагнитного поля контактным и бесконтактным способом. Предел определяемого напряжения составляет 250 В.

Биполярный

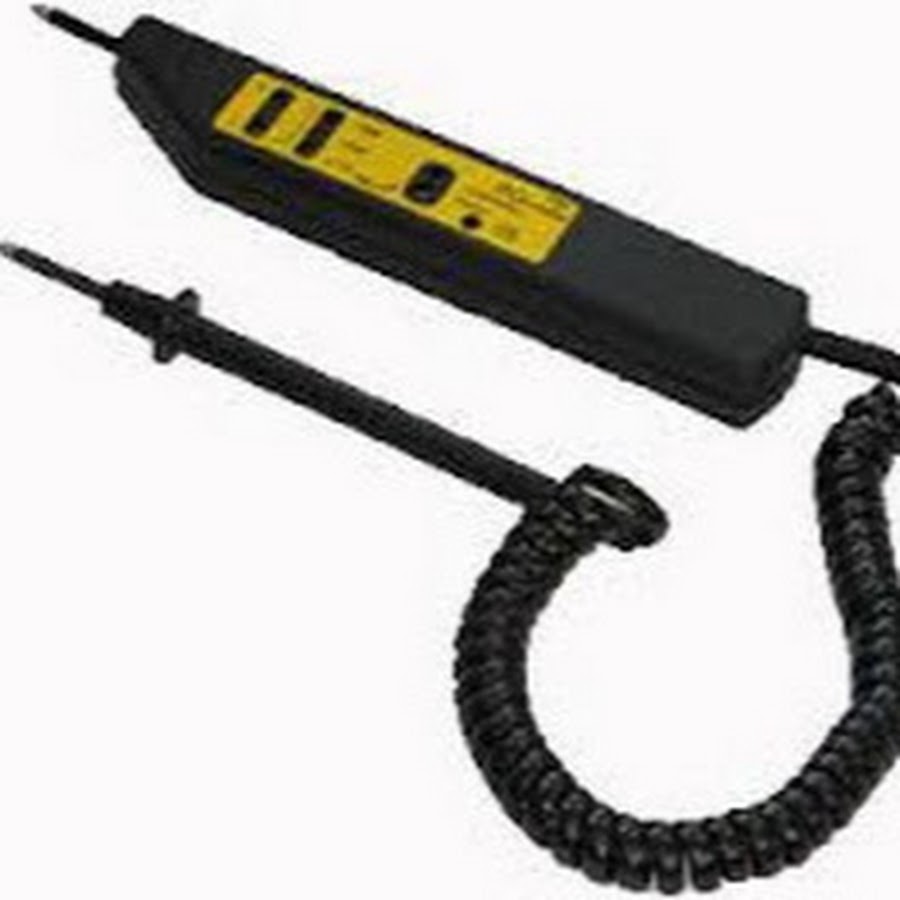

Двухполюсный индикатор напряжения состоит из двух рукояток с контактными щупами, соединенных между собой посредством изолированного проводника.На основной части прибора установлены газоразрядная лампа и сопротивление, на дополнительной - только сопротивление.

Индикатор напряжения PIN 90M может использоваться для определения напряжения в однофазной и трехфазной сети ... Если измерения проводятся между фазой и нулевым проводом (землей), то контролируется фазное напряжение. Если между двумя фазными проводами - контроль линейного напряжения. Высокое сопротивление лампочки, полученное благодаря резистору, позволяет отсекать помехи.

Использование двухконтактного индикатора напряжения PIN 90M также возможно для цепей постоянного тока.

Еще одно популярное двухполюсное устройство - Contact 55EM. На корпусе основной части индикатора напряжения Contact 55EM расположены три светодиода с указанием значений напряжения: 24, 220, 380 В. Дополнительно прибор оснащен звуковым зуммером.

Помимо светодиодов, соответствующих приблизительным значениям напряжения, Contact 55EM также имеет электродный контакт (Ph) со светодиодной сигнализацией для определения фазы или нейтрального провода.

Для контроля напряжения от постоянного источника на индикаторе напряжения Contact 55EM в том же ряду светодиодов есть еще один с обозначением «-», который позволяет определять «положительный» и «отрицательный» провода. Когда главный контактный щуп касается «минуса», а вспомогательного «плюса», он загорается.

Важно! Недопустимо использование контрольных ламп для определения наличия напряжения в низковольтных цепях. Можно использовать только датчик напряжения.

Аппараты высокого напряжения

При подготовке рабочих мест на высоковольтном оборудовании части электроустановок заземляют. Перед этим необходимо проверить отсутствие напряжения высоковольтным индикатором.

Индикатор высокого напряжения состоит из:

  • контактного наконечника;
  • лампа газоразрядная;
  • зарядный конденсатор, питающий лампу.

По сравнению с низковольтными устройствами высоковольтные устройства имеют мощную изолирующую часть, которая навинчивается на ручку. Минимально допустимые размеры изолирующей части:

  • 1-10 кВ: изолирующая часть - 23 см, ручка - 11 см;
  • 10-20 кВ: 32 см и 11 см;
  • 35 кВ: 51 см и 12 см;
  • 110 кВ: 140 см и 60 см;
  • 110-220 кВ: 250 см и 80 см.

Индикатор напряжения УВН 10 проверяет напряжение до 10 кВ.

Важно! Напряжение, при котором загорается световой индикатор высокого напряжения УВН 10, составляет 0,25 от напряжения сети.

Порядок работы с высоковольтным индикатором УВН 10:

  1. Ручка и изолирующая часть прибора соединены между собой;
  2. При внешнем осмотре проверяется целостность изоляционной части на наличие отслоений, трещин и других механических повреждений.
  3. Надеваются диэлектрические перчатки, испытанные и проверенные инспекциями. Не пользуйтесь устройством без перчаток;
  4. Исправность УВН 10 проверяют приближением к частям электрооборудования, находящимся под напряжением.Иногда для тестирования используют специальное портативное устройство;

Важно! Указатель допускается удерживать строго до кольца, ограничивающего рукоятку.

  1. Коснитесь испытательного образца контактным наконечником. Если лампа горит, то приближаться к этой настройке недопустимо.

Другой часто используемый индикатор напряжения УВН 80 имеет аналогичную конструкцию. УВН 80 применяется также до 10 кВ.

Индикаторы напряжения для проверки совпадения фаз (УВНФ) 6-10 кВ отличаются от обычных приборов. Они состоят из основной части, которая представляет собой указатель, и дополнительной части, оснащенной контактным щупом и резистором. Обе части соединены проволокой. В процессе фазировки коммутационное устройство (выключатель) замыкает цепь, и на его контакты подается напряжение с обеих сторон. Затем кончики указателя касаются однополюсных контактов по обе стороны от зазора. Если лампа горит, это указывает на рассогласование фаз. Отсутствие свечения свидетельствует о правильном соединении фаз.

Испытания указателем

Стандартные лабораторные стандарты испытаний установлены для всех UVN.Проверки следует проводить ежегодно. Проверяется состояние изоляции и напряжение зажигания сигнальной лампы.

  1. Изолирующая часть снимается отключением контактного щупа;
  2. Подайте на него напряжение не менее 40 кВ. Время теста - 5 минут;
  3. Во второй части теста напряжение на контактной части постепенно повышается до тех пор, пока не загорится лампочка.

Все устройства удобны в использовании, но работа с ними требует бережного обращения и мер безопасности.

Видео

В электроустановках с напряжением до 1000 В используются индикаторы двух типов: двухполюсные и однополюсные.

Указатели двухполюсные, работающие с активным током, предназначены для электроустановок постоянного и переменного тока.

Индикаторы однополюсные, работающие с емкостным током, предназначены для электроустановок только переменного тока.

Предпочтительно использовать двухполюсные указатели.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

Биполярные индикаторы состоят из двух корпусов из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединяются между собой гибким проводом длиной не менее 1 м. В точках ввода в корпуса соединительный провод должен иметь амортизирующие втулки или утолщенную изоляцию.

Размеры ящиков не стандартизированы, они определяются удобством использования.

Каждый корпус двухполюсного индикатора должен иметь жестко закрепленный наконечник электродов, длина неизолированной части которого не должна превышать 7 мм, за исключением индикаторов для ВЛ, у которых длина неизолированной части наконечников электродов определяется спецификациями.

Однополюсный индикатор имеет один корпус из электроизоляционного материала, в котором расположены все индикаторные элементы. В дополнение к наконечнику электрода, отвечающему требованиям п.2.4.25, на конце или сбоку корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не стандартизованы, определяются удобством использования.

Напряжение индикации индикаторов должно быть не более 50 В.

Индикация наличия напряжения может быть ступенчатой, в виде цифрового сигнала и т. Д.

Световые и звуковые сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

Для индикаторов с импульсным сигналом напряжение индикации - это напряжение, при котором интервал между импульсами не превышает 1.0 с.

Индикаторы напряжения до 1000 В также могут выполнять дополнительные функции: проверку целостности электрических цепей, определение фазного проводника, определение полярности в цепях постоянного тока и др. При этом индикаторы не должны содержать переключающих элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей индикатора не должно снижать безопасность операций по определению наличия или отсутствия напряжения.

Уважаемые читатели, приветствую вас на моем ресурсе «Заметки электрика».

Сегодня мы поговорим с вами об индикаторе высокого напряжения, или сокращенно он называется УВН.

Пишу эту статью, так сказать, по горячим следам.

Несколько дней назад была проведена фазировка электрооборудования с классом напряжения от 0,4 (кВ) до 10 (кВ).

Заявление UHN

Индикаторы высокого напряжения (HVD) служат для проверки наличия или отсутствия высокого напряжения в распределительном устройстве на тех. А также УВН используется для проверки совпадения фаз, т.е.е. фазировка высокого напряжения.

Из чего сделан индикатор высокого напряжения?

Чтобы научиться правильно пользоваться индикатором высокого напряжения, необходимо знать его конструкцию.

Вот о чем мы сейчас и поговорим.

В моей работе и практике чаще всего приходится использовать высоковольтный индикатор типа УВН-10 и УВНУ-10. Поэтому в данной статье я остановлюсь на конструкции, тестировании и применении индикаторов напряжения УВН-10 и УВНУ-10.

Индикатор высокого напряжения УВН-10 и УВНУ-10 состоит из следующих основных частей:

  • рабочая часть
  • индикаторная часть (газоразрядная или светодиодная лампа, щелевое окошко для лампы или абажура)
  • изолирующая часть
  • ручка со стопорным кольцом

Рабочая и индикаторная части прикреплены к изолирующей части с помощью резьбы. На фото вверху изображена УВНУ-10 транспортного типа.

Для приведения его в рабочее состояние необходимо открутить резьбу, перевернуть рабочую и индикаторную части и закрутить обратно.Что из этого выйдет - смотрите на картинке ниже.

Рабочая часть состоит из элементов, реагирующих на наличие напряжения в управляемой цепи. Корпус рабочей части выполнен из электроизоляционного материала с улучшенными диэлектрическими свойствами.

Указателей может быть:

  • контактный тип (УВН-10)
  • бесконтактный тип
  • комбинированного типа (УВНУ-10)

В первом случае в рабочей части УВН имеется острие электрод (зонд) для прямого контакта с токоведущей частью.Во втором случае наконечник электрода отсутствует.

Индикаторная часть высоковольтных индикаторов состоит из элементов световой или световой и звуковой индикации.

Световая индикация осуществляется с помощью:

  • Газоразрядные лампы
  • Светодиодные лампы (более новые конструкции УВНУ-10)

Изолирующая часть индикаторов напряжения выше 1000 (В) изготовлена ​​из электроизоляционного материала, отталкивающего влагу, с улучшенными диэлектрическими и механическими свойствами. Его поверхность должна быть гладкой.

Изолирующая часть высоковольтных датчиков не должна иметь различных трещин, царапин, отслоений и других дефектов.

Запрещается использовать бакелитовые бумажно-бакелитовые трубки в качестве изоляционной детали.

Ручка УВН может быть частью изоляционной детали, а может быть отдельным звеном. Все зависит от типа и конструкции используемого индикатора напряжения.

Существуют нормы минимальной длины ручек и изолирующих частей высоковольтных индикаторов в зависимости от класса напряжения.Все данные представлены в таблице ниже.

И еще, забыл упомянуть, что напряжение индикации УВВ должно быть не более 25% от номинального напряжения сети.

Все УВН при эксплуатации должны периодически проходить. Изолирующая часть подвергается испытаниям на перенапряжение, а также проверяется напряжение индикации.

Рабочая часть УВН проверяется только по требованию руководства по эксплуатации.

Если по роду работы с УВВ рабочая часть может вызвать замыкание фазы на землю или двух фаз, то в этом случае необходимо провести электрические испытания рабочей части УВВ. .

Индикаторы напряжения (УВВ) реагируют на емкостной ток. Когда высоковольтный индикатор вводится в электрическое поле, которое создается токоведущими частями, которые находятся под напряжением, емкостный ток проходит через сверхвысокое напряжение по цепи: токоведущая часть - зонд - газоразрядная лампа (светодиодная лампа) - конденсатор, встроенный в трубка - проводимость изолирующей части - проводимость человек - земля.

П.С. На этом мы завершаем статью о высоковольтном указателе.Думаю, этот материал будет вам полезен, потому что я повторяю снова и снова, что прежде всего, а тем более в электроустановках высокого напряжения.

Персональный индикатор напряжения. Как пользоваться индикаторной отверткой

Электричество - непременный атрибут современной жизни. Дом уже сложно представить без бытовой техники, обеспечивающей комфорт и облегчающей работу по дому. Но при этом большое количество мощных потребителей негативно сказываются на электропроводке.Часто возникают незначительные неисправности, например, розетка, выключатель или другие поломки начинают искру. Каждый раз вызов квалифицированного электрика обходится дорого, и большинство этих неисправностей легко устраняются самостоятельно. Для правильного подключения бытовой техники и дополнительной безопасности работы с электропроводкой необходимо определять не только фазу, но и ноль. Чаще всего для этого используется пробник напряжения в виде отвертки. Как пользоваться индикаторной отверткой и поговорим сегодня.

Отвертка индикаторная - принцип действия и виды.
Сегодня в виде обычной отвертки доступно большое количество индикаторов напряжения. Все они имеют общий принцип действия, но могут отличаться устройством и формой исполнения. Условно эти показатели делятся на три группы. Рассмотрим их подробнее.

Отвертка индикаторная простая

Устройство стандартного щупа в виде отвертки достаточно простое:
Жало выполняет роль проводника;
К нему подключен тиристор, который снижает ток до безопасного для человека значения;
Затем располагается светодиод, который подключается к контактному элементу, который подводится к концу отвертки;
Корпус выполнен из прозрачного пластика, что позволяет видеть, когда загорается светодиод.

В данной конструкции самый простой и дешевый пробник напряжения, позволяющий определять только рабочую фазу. Обнулить эту отвертку можно по исключению. Для того, чтобы найти фазу в проводах с помощью индикаторной отвертки, необходимо сделать следующее:
Жгучая отвертка поочередно задела все провода контактной группы: розетки, выключатели или обрывы в проводке. При этом нужно пальцем (удобнее большим) прикоснуться к контактной пластине, которая выводится на корпус;
При прикосновении к фазе индикатор загорается, а нулевой диод не вызывает свечения.

В таком простом виде индикатор показывает где фаза или ноль в проводах или розетке. После этого можно будет правильно произвести подключение бытового прибора, для чего важно соблюдать полярность.

Примечание! Такие работы производятся со станком на панели. Если необходимо определить фазу на концах проводов, их нужно предварительно очистить и отодвинуть в стороны, чтобы не вызвать короткое замыкание.

Отвертка индикаторная с батареей

Принцип работы, внешний вид и устройство такого пробника напряжения ничем не отличается от описанной выше отвертки.Отличие в наличии двух-трех батареек «таблетки», спрятанных в ручке. Это устройство более универсально и позволяет выполнять такие действия:

Найдите фазу и ноль в токоведущих проводах;
Определить обрыв в цепи без напряжения. Для этого одним концом провода нужно коснуться рукой, а другим - щупом-отверткой. Если цепь не разорвана, загорится индикатор. При обрыве проводки индикатор напряжения ничего не показывает;
Кроме того, такой инструмент за счет указанного выше магнитного поля Показывает расположение скрытой проводки. Для этого возьмите отвертку пальцами за жало и возьмите ее вдоль стены. При обнаружении проводки питания загорится светодиод.

Совет Эта особенность данного устройства очень полезна в том случае, когда необходимо проверить стену и определить расположение проводки перед сверлением отверстия.

Универсальная индикаторная отвертка

Такой прибор скорее по привычке называют отверткой, скорее это мини-тестер.Инструмент работает от батареек, и внешний вид сильно отличается от предыдущих версий. На передней панели устройства есть два светодиода (красный и зеленый), в зависимости от модели также может быть небольшой дисплей, на котором отображается индикатор измеренного напряжения.

На индикаторе есть кнопка для выбора режима измерения. Рассмотрим принцип и назначение различных режимов: режим
O используется для нахождения фазы контактным методом. Если на проводе есть напряжение, загорается красный светодиод;
В режиме L устройство работает с пониженной чувствительностью. Этот режим позволяет бесконтактно определять наличие напряжения в скрытой проводке глубиной до 1,5 см. При обнаружении электромагнитного поля загорается зеленый светодиод и раздается звуковой сигнал;
Позиция H указывает на режим высокой чувствительности. Этот режим позволяет находить фазу и ноль (подключенную проводку) на глубине 3 см.

Также данный прибор позволяет проверить цепь на разрыв, измерить сопротивление до 100 МОм, можно определить полярность, а также измерить напряжение постоянного тока источника до 36 В.Это устройство полезно в качестве домашнего тестера: оно позволяет проверить работоспособность лампы или другого электрического устройства замкнутой цепи. Проверить можно любой отопительный прибор, например, десятку или камин на случай поломки на корпусе.

две фазы
Разобравшись, как пользоваться индикаторной отверткой, хочу рассказать вам об одной интересной неисправности в электрической сети. Бывает, что при проверке, например, розеток щуп определяет фазу на обоих проводах. В этом случае ничего страшного не произошло. Скорее всего, просто пропал ноль, а фаза замкнутой цепи пошла дальше, потому что тестер и определяет его по обоим проводам. Рассмотрим вероятные места, где мог исчезнуть ноль, и причины, по которым это произошло:

1. Наиболее частым местом обрыва нулевого провода является экран доступа. Практически всегда он в свободном доступе, и там много проводов. Поэтому в первую очередь нужно проверить свой вывод на приборной панели, разобрать, почистить точку подключения и заново установить ноль;
2.Вторая по частоте причина - выбитый автомат или пробка на счетчике в самой квартире. Причиной этого могла быть повышенная перегрузка. Стоит отметить, что именно потому, что это приводит к появлению фазы на обоих проводах, по новым требованиям ЭИ установка автоматического разъединителя на нейтральный провод запрещена;
3. Часто ноль «теряется» в распределительной коробке, находящейся в помещении. Причина - слабый контакт и повышенная нагрузка;
4. В частных домах кабель может повредить мышь.И до сих пор непонятно, какая изоляция привлекательна для грызунов, но факт остается фактом. Поэтому в коттеджах не рекомендуется прокладывать открытую электропроводку, особенно на чердаке и под полом. Все провода необходимо уложить в шахты или дополнительно защитить;
5. Сверление стенок - один из факторов, который может привести к обрыву проволоки. Поэтому профессиональные электрики перед такими работами всегда рекомендуют проверить место высверливания с помощью индикатора скрытой проводки.

подвести итог
В заключение отметим, что щуп обязательно должен быть в любом доме.Это может быть как простая индикаторная отвертка, так и дорогая электронная версия: каждый выбирает по своим возможностям и потребностям. В использовании их нетрудно: при правильной эксплуатации полностью исключена вероятность поражения электрическим током.

Одним из важнейших устройств электрика и других электриков является датчик напряжения. От этого напрямую зависит безопасность электрика или обслуживающего персонала, ведь по показаниям этого устройства можно определить, есть ли в проводнике электрический ток или нет.В этой статье мы рассмотрим виды индикаторов напряжения, назначение и правила их использования.

Разновидности аппаратов

Указатели на напряжение до 1000 вольт и выше 1000 вольт имеют разные внешние и конструктивные особенности. Для низковольтных измерений до 1 кВ есть два типа устройств:

  • униполярный, реагирующий на протекание емкостного тока;
  • биполярный, показывает, когда через него протекает активный ток.

Указатель однополюсный предназначен для работы в цепях переменного тока, для обнаружения фазного провода, в цепях освещения, при фазировке счетчика, поверки патронов в светильниках.Проще говоря, для обнаружения проводов под напряжением.

Однополюсные устройства индикации фаз имеют такую ​​же конструкцию и, как правило, состоят из газоразрядной индикаторной лампы с порогом зажигания от 90 до 120 вольт и резистора на резистор 1 МОм, включенного последовательно. Резистор ограничивает ток до безопасного значения порядка 0,5 мА.

Индикатор ИН - 90 выполнен в виде отвертки.

К недостаткам таких индикаторов можно отнести низкую чувствительность (порог срабатывания некоторых устройств начинается от 90 вольт), а также чувствительность к наводкам в соседних проводах.

Для сетей выше 1000 вольт указатели напряжения выполняются с ручками из изоляционного материала и длинной, исключающей приближение человека к токоведущим элементам. Внешний вид УВН-10 представлен на фото ниже:


При измерении напряжений выше 1000 вольт использование дополнительных средств защиты: резиновых перчаток, обуви или изоляционного коврика. Узнать вы можете из нашей статьи!

Биполярный указатель состоит из двух корпусов, изготовленных из изоляционного материала, и гибкого медного проводника в изоляции, который их соединяет.Схема биполярного индикатора напряжения типа УНН-10:


В этой схеме газоразрядный индикатор шунтируется резистором, что делает схему нечувствительной к наведенным напряжениям. Также на его основе изготовлен индикатор с указателем значения напряжения УН-1:

.


В этом приборе используется специальная линейная газоразрядная лампа и шкала на корпусе с градуировкой 127, 220, 380, 500 Вольт.

Также существуют универсальные индикаторы напряжения, для проверки наличия напряжения и индикации его значения от 12 до 380 В.Для работы в цепях постоянного тока до 500 вольт и переменного тока до 380 вольт. Их можно дополнительно использовать для проверки целостности соединений.



В этих устройствах светодиоды используются в качестве световых индикаторов, а конденсатор большой емкости используется в качестве источника питания.

Цифровой индикатор напряжения имеет ЖК-экран с приложенными значениями в вольтах. При максимальном значении 220 вольт все значения от минимального до максимального высвечиваются на экране.Те. Этот тестер показывает приблизительное значение. Единственное достоинство этой модели - отсутствие источника питания.


Бесконтактные индикаторы предназначены для обнаружения токоведущих проводников, в том числе скрытых в стенах или панелях. Схема этого устройства реагирует на переменное электромагнитное поле, снабжена световой и звуковой индикацией. Мы больше говорили об этих устройствах, когда говорили об этом.


Условия использования

Перед использованием индикатора напряжения необходимо убедиться, что он находится в хорошем состоянии.Для этого в заведомо работающей сети нужно проверить показания устройства. Только после положительного результата разрешается использовать его.

Запрещается использовать лампу накаливания в качестве индикатора из-за ее низкой надежности и высокого риска травмирования. При поиске фазы необходимо наложить щуп на интересующий проводник, подержать прибор в правой руке, левую руку спрятать за спину, большим пальцем правой руки коснуться концевого контакта. Это для однополюсного индикатора.

Для биполярного датчика с индикатором установите интересующий провод или вывод, а второй датчик на ноль или следующую фазу. Как видите, ничего сложного в работе с этими устройствами нет. Помните об опасности работы под напряжением и соблюдайте меры личной безопасности.

0 )

С электричеством нужно быть на вас !!! (мудрость, проверенная временем).

Многие наверняка слышали, что настоящий электрик - это не тот, кто не боится электричества, а тот, кто умеет избегать прямого контакта с электричеством.По статистике, от поражения электрическим током чаще всего умирают электрики со стажем от десяти и более лет. Именно в этом возрасте притупляется чувство опасности. Некоторые опытные электрики проверяют наличие электричества наощупь, да-да, наощупь. Но зачем рисковать собственной жизнью, когда есть приборы, показывающие наличие напряжения?

Приборов, показывающих наличие напряжения, очень много - от простейшего индикатора напряжения на газоразрядной лампочке (неоновой) до приборов, показывающих не только наличие напряжения, но и многие другие параметры.

В этой статье мы рассмотрим индикаторы напряжения и индикаторы , которые наиболее часто используются в своей практике как профессиональными электриками, так и домашними мастерами. В электроустановках чаще всего используются указатели с сигнальными лампами.

Сравнительно недавно у нас появились индикаторы напряжения, которые обнаруживают наличие напряжения без прямого контакта с проводящим проводом.

Примером такого типа прибора является индикатор китайского производства (хотя везде написано, что он был сделан в Германии) - МС-18, МС-58 и др.

Такие индикаторы состоят из светодиода, двух миниатюрных батареек и пары радиодеталей. Такие индикаторы можно смело использовать при достаточном опыте и знаниях в электричестве, поскольку эти индикаторы реагируют на все. Начинающим электрикам и людям без опыта пользоваться этими пробниками нежелательно и даже опасно.

Двухполюсный индикатор напряжения состоит из неоновой лампы, дополнительного сопротивления и контактов 1. Неоновая лампа, поэтому не возникает свечения под действием емкостного тока.Элементы указателя закреплены в двух пластиковых корпусах 2, соединенных гибким проводом 3 длиной 1 м и изоляцией повышенной надежности.

Биполярные указатели требуют касания двух электрических точек, между которыми необходимо определить наличие или отсутствие напряжения.

Есть много видов таких индикаторов. По функциональности они тоже различаются.

Самые простые индикаторы показывают только наличие напряжения. Примером такого индикатора могут служить приборы серии ПИН-90 (-2м, -2му), УН500, -453, УННУ-1, УНН-10, МИН-1 и др.Более продвинутые модели - серия ЭЛИН-1 (-SZ, -S3 IPM, -C3 Combi) и многие другие устройства показывают не только наличие напряжения на исследуемом участке цепи, но и его номинальную полярность напряжения.

В качестве индикаторов используются неоновые лампы, светодиоды различных цветов, цифровые и индикаторы. Также есть комбинированные индикаторы, где помимо световой индикации есть звуковая, что делает работу с устройствами более удобной и безопасной.

В отличие от однополюсных индикаторов и индикаторов, для определения наличия напряжения с помощью данных (двухполюсных) устройств необходимо использовать два щупа. Использование таких устройств дает более полное представление о наличии или отсутствии напряжения, что, несомненно, очень важно в работе электриков.

Помимо проверки наличия или отсутствия напряжения на исследуемом участке цепи, некоторые биполярные индикаторы могут использоваться в качестве «непрерывности», то есть для проверки цепи на обрыв.

Цифровые устройства также довольно популярны среди электриков. Эти универсальные устройства позволяют проверять напряжение, сопротивление и т. Д.В дисплее используется цифровой дисплей, звуковая и световая индикация.

Некоторые модели оснащены без нарушения изоляции жилы. Также многие модели тестеров оснащены термодатчиком, с помощью которого можно измерять температуру оборудования - трансформаторов, двигателей, выключателей питания.

Осторожно:

1. Использовать контрольную лампу в качестве индикатора напряжения (обычный патрон с двумя выводами) в сетях с линейным напряжением более 220 В не допускается, так как при линейном напряжении в сети 380/220 В лампа взрывается. а осколки могут травмировать рабочего.

2. На практике часто изготавливают однополюсные индикаторы напряжения самостоятельно, обычно в виде отвертки. В этом случае бывают случаи неправильного изготовления, и тогда возникает опасность поражения электрическим током. Не делайте стержень отвертки длиннее 20 мм. Если стержень длинный, есть опасность прикоснуться к нему при проверке напряжения. Изолирующую трубку на стержне желательно плотно затянуть, оставляя неизолированный участок длиной не более 5 мм. Со стороны близко к источнику напряжения, должно быть стопорное кольцо, выступающее 3-4 мм, чтобы предотвратить руку от скольжения.

Особое внимание следует уделить выбору неоновой лампы, чтобы порог зажигания не превышал 90 В. Лучше всего подходит лампа типа ИН-3. Дополнительное сопротивление должно быть не менее 200 кОм.

Корпус должен быть из эбонита или пластика темного цвета, в котором легче заметить лампочку. Сделанные знаки надо тестировать.

В любом случае использование индикаторов и индикаторов напряжения требует знаний и навыков при работе с ними. Также не забывайте о безопасности. И, поверьте, электричество, как известно, не прощает шуток и ошибок!

Применяется при эксплуатации и ремонте электроустановок.

Сегодняшняя статья будет о знаках низкого напряжения.

Индикаторы низкого напряжения (УНН) служат для проверки наличия или отсутствия напряжения в электроустановках до 1000 (В) на тех токоведущих частях, где будут проводиться работы. Также UNN используется для проверки совпадения фаз, т.е.е. фазировка низкого напряжения.

Индикаторы низкого напряжения или по-другому их еще называют индикаторы напряжения до 1000 (В) бывают 2-х видов:

Следовательно, приложение будет зависеть от того, какой указатель вы используете.

Есть много типов индикаторов низкого напряжения от разных производителей.

Не буду останавливаться на каждом виде, а расскажу только о самых распространенных и надежных индикаторах низкого напряжения, используемых лично мной.

Например, однополюсный низковольтный индикатор в виде индикаторной отвертки используется в электроустановках только переменного тока напряжением от 100 (В) до 500 (В) и частотой 50 (Гц). Принцип работы такого индикатора основан на протекании емкостного тока.

Биполярный индикатор низкого напряжения (УНН-10К) имеет более широкое применение. Он может использоваться в электроустановках как переменного напряжения от 110 (В) до 500 (В) и частотой 50 (Гц), так и постоянного напряжения от 110 (В) до 500 (В).

Принцип его действия основан на свечении газоразрядной лампы при протекании через нее активного тока.

Реже использую биполярный индикатор низкого напряжения (ПИН-90М).Принцип действия и конструкция аналогичны УНН-10К.


Разница только в пределах контролируемого напряжения. Он имеет рабочее напряжение в диапазоне от 50 (В) до 1000 (В).

  • Рукоятки и провода для проверки изоляции
  • испытание высокого напряжения
  • обнаружение напряжения дисплея
  • измерение тока, проходящего через УНН при максимальном рабочем напряжении

1. Проверка изоляции ручек и проводов индикаторов низкого напряжения

Испытание изоляции ручек корпусов и проводов индикаторов низкого напряжения проводится один раз в год по следующей схеме:


Оба корпуса (ручки) биполярного низковольтного индикатора обернуты фольгой. Соединительный провод погружают в ванну с водой, где температура воды должна быть в пределах 10-40 ° С. Необходимо выдерживать расстояние 0,8-1,2 (см) между водой и корпусом индикатора.

Первый вывод испытательного трансформатора подключен к наконечникам электродов. Второй (заземленный) вывод необходимо окунуть в ванну с водой и соединить с фольгой.

Аналогичным образом проведите проверку изоляции корпуса (ручки) и однополюсных индикаторов низкого напряжения.Туловище по всей длине оборачивают фольгой. Необходимо выдерживать расстояние 1 (см) между фольгой и электродом, расположенным на конце указателя. Подключаем один вывод от тестового устройства к наконечнику электрода. Другой (заземленный) вывод - фольга.

Для УНН с рабочим напряжением до 500 (В) испытательное напряжение 1000 (В) прикладывают в течение 1 минуты.

Для UNN с рабочим напряжением до 1000 (В) испытательное напряжение 2000 (В) подается в течение 1 минуты.

2. Проверка перенапряжения указателя низкого напряжения

Испытание указателей перенапряжения низкого напряжения проводится следующим образом.

Испытательное напряжение 1,1 от максимального рабочего напряжения UNN прикладывают между концевыми электродами биполярных индикаторов или между концевым электродом и концевой частью однополюсных индикаторов в течение 1 минуты.

3. Определение напряжения дисплея

Напряжение с тестового прибора постепенно увеличивают, фиксируя при этом показание напряжения индикатора напряжения (УНН).

Индикаторы низкого напряжения должны иметь напряжение индикации не более 50 (В).

4. Измерение тока, проходящего через УНН при максимальном рабочем напряжении.

Напряжение от испытательного устройства постепенно увеличивается до максимального рабочего напряжения 1000 (В), при этом регистрируется величина тока, протекающего через UNN.

Для биполярных индикаторов напряжения ток не должен превышать 10 (мА).

Для однополюсных индикаторов напряжения ток не должен превышать 0,6 (мА).

Как пользоваться датчиком напряжения?

Перед использованием индикатора низкого напряжения необходимо убедиться в его хорошем состоянии, прикоснувшись к токоведущим частям электроустановки, которые явно находятся под напряжением. Также необходимо проверить наличие штампа об испытании УНН.

Отсутствие напряжения проверяется с помощью индикатора низкого напряжения на токоведущих частях при прямом контакте.Время контакта должно быть не менее 5 секунд.



При использовании однополюсного индикатора низкого напряжения применение не допускается, т.к. необходимо обеспечить контакт между электродом на торце тела и пальцем человека.


П.С. На этом статью на тему индикатора низкого напряжения я заканчиваю. Если у вас возникнут вопросы при изучении материала статьи, то прошу задавать их в комментариях. Не забывайте подписываться на новые статьи с сайта. Новость о выходе новой статьи будет приходить прямо на ваш почтовый ящик.

Как проверить сетевое напряжение индикаторной отверткой. Индикатор напряжения: цепь. Цифровой индикатор напряжения

С электричеством нужно быть на вас !!! (мудрость, проверенная временем).

Многие наверняка слышали, что настоящий электрик - это не тот, кто не боится электричества, а тот, кто умеет избегать прямого контакта с электричеством.По статистике от поражения электрическим током чаще всего умирают электрики со стажем работы от десяти и более лет. Именно в этом возрасте притупляется чувство опасности. Некоторые опытные электрики проверяют наличие электричества наощупь, да-да, наощупь. Но зачем рисковать собственной жизнью, когда есть приборы, показывающие наличие напряжения?

Приборов, показывающих наличие напряжения, очень много - от простейшего индикатора напряжения на газоразрядной лампочке (неоновой) до приборов, показывающих не только наличие напряжения, но и многие другие параметры.

В этой статье мы рассмотрим индикаторы напряжения и индикаторы , которые наиболее часто используются в своей практике как профессиональными электриками, так и домашними мастерами. В электроустановках чаще всего используются указатели с сигнальными лампами.

Сравнительно недавно у нас появились индикаторы напряжения, которые обнаруживают наличие напряжения без прямого контакта с проводящим проводом.

Примером такого типа прибора является индикатор китайского производства (хотя везде написано, что он был сделан в Германии) - МС-18, МС-58 и др.

Такие индикаторы состоят из светодиода, двух миниатюрных батареек и пары радиодеталей. Такие индикаторы можно смело использовать при достаточном опыте и знаниях в электричестве, поскольку эти индикаторы реагируют на все. Начинающим электрикам и людям без опыта пользоваться этими пробниками нежелательно и даже опасно.

Двухполюсный индикатор напряжения состоит из неоновой лампы, дополнительного сопротивления и контактов 1. Неоновая лампа, поэтому не возникает свечения под действием емкостного тока.Элементы указателя закреплены в двух пластиковых корпусах 2, соединенных гибким проводом 3 длиной 1 м и изоляцией повышенной надежности.

Биполярные указатели требуют касания двух электрических точек, между которыми необходимо определить наличие или отсутствие напряжения.

Есть много видов таких индикаторов. По функциональности они тоже различаются.

Самые простые индикаторы показывают только наличие напряжения. Примером такого индикатора могут служить приборы серии ПИН-90 (-2м, -2му), УН500, -453, УННУ-1, УНН-10, МИН-1 и др.Более продвинутые модели - серия ЭЛИН-1 (-SZ, -S3 IPM, -C3 Combi) и многие другие устройства показывают не только наличие напряжения на исследуемом участке цепи, но и его номинальную полярность напряжения.

В качестве индикаторов используются неоновые лампы, светодиоды различных цветов, цифровые и индикаторы. Также есть комбинированные индикаторы, где помимо световой индикации есть звуковая, что делает работу с устройствами более удобной и безопасной.

В отличие от однополюсных индикаторов и индикаторов, чтобы узнать о наличии напряжения у этих (двухполюсных) устройств, необходимо использовать два щупа.Использование таких устройств дает более полное представление о наличии или отсутствии напряжения, что, несомненно, очень важно в работе электриков.

Помимо проверки наличия или отсутствия напряжения на исследуемом участке цепи, некоторые биполярные индикаторы могут использоваться в качестве «непрерывности», то есть для проверки цепи на обрыв.

Цифровые устройства также довольно популярны среди электриков. Эти универсальные устройства позволяют проверять напряжение, сопротивление и т. Д.В дисплее используется цифровой дисплей, звуковая и световая индикация.

Некоторые модели оснащены без нарушения изоляции жилы. Также многие модели тестеров оснащены термодатчиком, с помощью которого можно измерять температуру оборудования - трансформаторов, двигателей, выключателей питания.

Осторожно:

1. Запрещается использовать контрольную лампу (стандартный патрон с двумя выводами) в сетях с сетевым напряжением более 220 В в качестве индикатора напряжения, т.к. при ошибочном переключении сетевого напряжения 380/220 В При включении лампа взрывается, и осколки могут травмировать рабочего.

2. На практике часто изготавливают однополюсные индикаторы напряжения самостоятельно, обычно в виде отвертки. В этом случае бывают случаи неправильного изготовления, и тогда возникает опасность поражения электрическим током. Не делайте стержень отвертки длиннее 20 мм. Если стержень длинный, есть опасность прикоснуться к нему при проверке напряжения. Изолирующую трубку рекомендуется плотно натянуть на стержень, оставляя неизолированный участок длиной не более 5 мм. Со стороны близко к источнику напряжения, должно быть стопорное кольцо, выступающее 3-4 мм, чтобы предотвратить руку от скольжения.

Особое внимание следует уделить выбору неоновой лампы, чтобы порог зажигания не превышал 90 В. Лучше всего подходит лампа типа ИН-3. Дополнительное сопротивление должно быть не менее 200 кОм.

Корпус должен быть из эбонита или пластика темного цвета, в котором легче заметить лампочку. Сделанные знаки надо тестировать.

В любом случае использование индикаторов и индикаторов напряжения требует знаний и навыков при работе с ними.Также не забывайте о безопасности. И, поверьте, электричество, как известно, не прощает шуток и ошибок!

Применяется при эксплуатации и ремонте электроустановок.

Сегодняшняя статья будет о знаках низкого напряжения.

Индикаторы низкого напряжения (УНН) служат для проверки наличия или отсутствия напряжения в электроустановках до 1000 (В) на тех токоведущих частях, где будут проводиться работы. Также UNN используется для проверки совпадения фаз, т.е.е. фазировка низкого напряжения.

Индикаторы низкого напряжения или по-другому их еще называют индикаторы напряжения до 1000 (В) бывают 2-х видов:

Следовательно, приложение будет зависеть от того, какой указатель вы используете.

Есть много типов индикаторов низкого напряжения от разных производителей.

Я не буду останавливаться на каждом виде, а расскажу только о самых распространенных и надежных индикаторах низкого напряжения, используемых лично мной.

Например, однополюсный индикатор низкого напряжения в виде индикаторной отвертки используется в электроустановках только переменного тока напряжением от 100 (В) до 500 (В) и частотой 50 (Гц).Принцип работы такого индикатора основан на протекании емкостного тока.

Биполярный индикатор низкого напряжения (УНН-10К) имеет более широкое применение. Он может использоваться в электроустановках как переменного напряжения от 110 (В) до 500 (В) и частотой 50 (Гц), так и постоянного напряжения от 110 (В) до 500 (В).

Принцип его действия основан на свечении газоразрядной лампы при протекании через нее активного тока.

Реже использую биполярный индикатор низкого напряжения (ПИН-90М).Принцип действия и конструкция аналогичны УНН-10К.


Разница только в пределах контролируемого напряжения. Он имеет рабочее напряжение в диапазоне от 50 (В) до 1000 (В).

  • Рукоятки и провода для проверки изоляции
  • испытание высоким напряжением
  • обнаружение напряжения дисплея
  • измерение тока, проходящего через УНН при максимальном рабочем напряжении

1. Проверка изоляции ручек и проводов индикаторов низкого напряжения

Испытание изоляции ручек корпусов и проводов индикаторов низкого напряжения проводится один раз в год по следующей схеме:


Оба корпуса (ручки) биполярного низковольтного индикатора обернуты фольгой.Соединительный провод погружают в ванну с водой, где температура воды должна быть в пределах 10-40 ° С. Необходимо выдерживать расстояние 0,8-1,2 (см) между водой и корпусом индикатора.

Первый вывод испытательного трансформатора подключен к наконечникам электродов. Второй (заземленный) вывод необходимо окунуть в ванну с водой и соединить с фольгой.

Аналогичным образом проведите проверку изоляции корпуса (ручки) и однополюсных индикаторов низкого напряжения.Туловище по всей длине оборачивают фольгой. Необходимо выдерживать расстояние 1 (см) между фольгой и электродом, расположенным на конце указателя. Подключаем один вывод от тестового устройства к наконечнику электрода. Другой (заземленный) вывод - фольга.

Для УНН с рабочим напряжением до 500 (В) испытательное напряжение 1000 (В) прикладывают в течение 1 минуты.

Для UNN с рабочим напряжением до 1000 (В) испытательное напряжение 2000 (В) подается в течение 1 минуты.

2. Проверка перенапряжения указателя низкого напряжения

Испытание указателей низкого напряжения повышенным напряжением проводится следующим образом.

Испытательное напряжение 1,1 от максимального рабочего напряжения UNN прикладывают между концевыми электродами биполярных индикаторов или между концевым электродом и концевой частью однополюсных индикаторов в течение 1 минуты.

3. Определение напряжения дисплея

Напряжение с тестового прибора постепенно увеличивают, фиксируя при этом показание напряжения индикатора напряжения (УНН).

Индикаторы низкого напряжения должны иметь напряжение индикации не более 50 (В).

4. Измерение тока, проходящего через УНН при максимальном рабочем напряжении.

Напряжение от испытательного устройства постепенно увеличивается до максимального рабочего напряжения 1000 (В), при этом регистрируется величина тока, протекающего через UNN.

Для биполярных индикаторов напряжения ток не должен превышать 10 (мА).

Для однополюсных индикаторов напряжения ток не должен превышать 0,6 (мА).

Как пользоваться датчиком напряжения?

Перед использованием индикатора низкого напряжения необходимо убедиться в его хорошем состоянии, прикоснувшись к токоведущим частям электроустановки, которые явно находятся под напряжением. Также необходимо проверить наличие штампа об испытании УНН.

Отсутствие напряжения проверяется с помощью индикатора низкого напряжения на токоведущих частях при прямом контакте.Время контакта должно быть не менее 5 секунд.



При использовании однополюсного индикатора низкого напряжения применение не допускается, т.к. необходимо обеспечить контакт между электродом на торце тела и пальцем человека.


П.С. На этом статью на тему индикатора низкого напряжения я заканчиваю. Если у вас возникнут вопросы при изучении материала статьи, то прошу задавать их в комментариях.Не забывайте подписываться на новые статьи с сайта. Новость о выходе новой статьи будет приходить прямо на ваш почтовый ящик.

Вы, наверное, не раз видели индикатор напряжения в форме ручки. Его удобно носить в нагрудном кармане рубашки или комбинезона. Некоторые современные модели таких индикаторов могут определять напряжение даже без контакта металла с токоведущим проводом. Наша статья посвящена этому виду средств электрозащиты.

Терминология

Термины «индикатор напряжения», «индикатор низкого напряжения», «индикатор напряжения» можно найти в многочисленных статьях, размещенных в Интернете.При этом часто не делается различий между областями их использования, а иногда они даже идентифицируются. Попробуем разобраться в этом вопросе.

В многочисленных правилах использования электрозащитных устройств, которые постоянно меняются и переиздаются, всегда используется термин «индикатор напряжения». Причем все такие устройства делятся на биполярные, состоящие из двух корпусов, соединенных гибким изолированным проводом; и один полюс, содержащий одно тело. Первые работают от активного тока, протекающего через обе оболочки, а вторые - от емкостного тока, протекающего через тело пользователя.

Термин «индикатор напряжения», обычно используемый в повседневной жизни, относится ко второму типу индикаторов. Их ранние модели представляли собой отвертку с индикаторной лампой в ручке. Современные устройства больше похожи на строительный маркер (но с металлической контактной частью на конце).

Несколько слов об окружающих нас танках.

Как работает емкостной индикатор напряжения? Чтобы понять это, давайте на мгновение обратимся к теории электрических цепей и вспомним, как работает конденсатор.Он имеет два проводника или пластины, разделенные диэлектриком. Многие думают, что конденсаторы - это отдельные элементы. электронные схемы, но на самом деле мир заполнен конденсаторами, наличие которых мы обычно просто не замечаем. Вот пример. Предположим, вы стоите на ковре, покрывающем бетонный пол, прямо под горящей лампой с напряжением 220 В. Хотя вы этого не чувствуете, ваше тело проводит очень слабый (микроампер) переменный ток, поскольку он является частью схема, состоящая из двух последовательных конденсаторов.Две пластины первого конденсатора - это нить накала в лампочке и ваше тело. Диэлектрик - воздух (а возможно и ваша шляпа) между ними. Пластины второго конденсатора - это ваше тело и бетонный пол (это неплохой проводник).

Диэлектрик второго конденсатора - это ковер, а также обувь и носки. Так как бетонный пол хорошо заземлен, как и нейтральный провод питающей сети, на цепь этих двух последовательных конденсаторов подается напряжение 220 В.

А где индикатор напряжения?

Понимание того, как напряжение сети распределяется между двумя последовательными конденсаторами, имеет решающее значение для выяснения того, как работает емкостной индикатор.

Вернемся к теории электрических цепей. В последовательной цепи напряжение будет распределяться в соответствии с величиной сопротивления (закон Ома). У конденсатора, чем меньше его емкость, тем больше так называемое емкостное сопротивление переменному току.Таким образом, когда два конденсатора соединены последовательно, наибольшая часть приложенного к ним напряжения будет приходиться на меньшее устройство.

В приведенном выше примере только несколько вольт между ногами и полом (при большой мощности), а оставшиеся 220 В приложены между вашей головой и нитью накаливания лампочки (при меньшей мощности). Теперь, если вы держите большой палец на контактной площадке на конце ручки емкостного индикатора и прикоснетесь к оголенной части провода, который питает светильник, вместо небольшой емкости, схема индикатора напряжения с низким током включается в цепи емкостного тока.Этот ток, конечно, увеличивается, но высокоомный резистор внутри индикатора ограничивает его до безопасного значения. В результате протекания тока в индикаторе загорается неоновая лампа либо в светодиоде звучит зуммер.

Традиционный емкостный индикатор

Индикаторы сетевого напряжения в виде отвертки, показывающие, какой вывод розетки включен, а какой равен нулю, появились в 60-х годах прошлого века. В их электрическую схему входят последовательно соединенные металлический зонд-жало, высокоомный резистор в диапазоне сопротивлений от 0.От 47 до 1 МОм при небольшой собственной емкости между его выводами (например, типа МЛТ-1.0, ВС-0,5, МЛТ-2,0), неоновой лампочкой и контактной площадкой на конце ручки. Когда наконечник касается отвертки «фазного» проводника и замыкает цепь емкостного тока через контактную площадку и тело пользователя, загорается неоновая лампа, показывая напряжение в рабочем диапазоне индикатора от 90 до 380 В (иногда от 70 до 1000 В) при 50 Гц.

Почему именно неоновая лампочка?

Можно ли заменить на другой индикатор? Долгое время считалось, что нет.Действительно, при емкости человеческого тела порядка сотен пФ и напряжении U = 220 В максимальный емкостной ток с частотой f = 50 Гц через него на землю составляет U / (1 / ωC) = U2πfC = 220 x 6,28 x 50 x n100 пФ = n7 мкА. А для того, чтобы светодиод загорелся, через него должен пройти ток порядка миллиампера. Тем не менее были найдены специальные схемные решения, позволившие создать индикатор напряжения на светодиодах, пьезокерамических зуммерах и других элементах дисплея.


От неоновой лампы до светодиода

Решением было изменить сам режим люминесценции с непрерывного на импульсный. Если попытаться оценить мощность, потребляемую неоновой лампой, то при напряжении 100 В и емкостном токе 20 мкА она составит 100 х 20 мкА = 2 мВт. Если подать такую ​​мощность на светодиод в течение промежутка времени, например, 10 мс, а не целую секунду, то он будет достаточно хорошо загораться в этом интервале. Ведь при напряжении 100 В ток через него будет равен 0.002 Вт x 100/100 В = 0,002 А = 2 мА.

Если в какой-либо схеме (например, в релаксационном генераторе) обеспечить накопление энергии за доли секунды, а затем резкий сброс светодиода в течение 10 мс, то последний будет периодически ярко мигать. Получите светодиодный индикатор напряжения без встроенного аккумулятора.


Куда вы пошли в Китае?

Китайские разработчики решили, что раз для постоянного свечения светодиоду требуется постоянный ток порядка нескольких миллиампер, то в индикатор нужно встраивать пальчиковый аккумулятор (или два).В этом случае ток через светодиод открывает простейший транзисторный ключ, управляемый емкостным током через тело пользователя.

Схема упрощенная? В общем, да, но она стала чрезвычайно чувствительной к разного рода звукоснимателям. Поэтому достоверность таких показателей вызывает сомнения.

Цифровой индикатор напряжения

Свечение неоновой лампочки или светодиода - это, конечно, надежный способ индикации наличия напряжения, но он слишком малоинформативен, если в схеме есть несколько уровней напряжения. В этом случае на помощь приходит стремительно развивающаяся измерительная электроника.

Самый простой способ дать индикатору больше информации - это ввести в его схему несколько компараторов напряжения, которые работают на разных его уровнях. Выход каждого из компараторов контролирует его элемент отображения на корпусе прибора.


Реальный цифровой индикатор напряжения получается, если измеренное напряжение оцифровывается на встроенном АЦП, а затем по специальной схеме подается на семисегментные элементы дисплея, которые могут отображать числа от 0 до 9, или к компактному матричному цифровому индикатору.По такой схеме строятся дорогие профессиональные индикаторы напряжения.

Рано или поздно в любой электросети возникают какие-то проблемы и неисправности. Специалисты рекомендуют с любой проблемой с электриком обращаться за помощью к опытным мастерам, но на практике некоторые проблемы можно решить самостоятельно, не тратя деньги и время на услуги мастера.

Многие проблемы в сети, при соблюдении техники безопасности, человек может исправить самостоятельно, например, заменить розетку, выключатель или провести другой несложный ремонт.В то же время для устранения неполадок в сети требуются специальные инструменты - индикаторные отвертки.

Типы индикаторных отверток

Когда происходит сбой в сети, людей интересует, как пользоваться этим инструментом, но для начала нужно выяснить, какие типы индикаторов присутствуют на рынке и какой из них лучше всего подходит по цене и функциональности для повседневного использования.

Бытовой индикатор

Самыми распространенными и дешевыми являются бытовые одноразовые индикаторные отвертки, которые подходят для обнаружения фазного провода.Ручки устройств выполнены из прозрачного пластика. Внутри ручки находится неоновая лампочка, которая загорается при наличии фазы на проверяемом проводе. Использовать индикаторную отвертку очень просто. Для этого нужно одновременно прикоснуться его кончиком к проводу или контакту, а пальцем - к металлическому элементу на конце ручки. Таким образом, ток будет протекать через резистор внутри индикатора к первому контакту лампочки прибора. Второй контакт лампочки замыкается на человека через металлический элемент, то есть тело человека во время электрических измерений попадает в рабочий контур индикаторной отвертки, поэтому, если не касаться металлического контакта, индикаторная лампа не загорается вверх.


Это самый простой прибор, который должен быть в арсенале любого домашнего мастера. Стоят такие индикаторные отвертки очень дешево, их можно найти в любом строительном магазине. Также следует отметить, что у столь распространенного и простого инструмента есть серьезный недостаток - индикаторная отвертка может работать только при напряжении не менее 60 В.

Отвертки индикаторные со светодиодами считаются гораздо более функциональными. По своей конструкции такой индикатор во многом похож на описанный выше инструмент, но между ними есть существенные отличия.Индикаторы со светодиодами оснащены независимыми источниками питания - батареями, могут работать при напряжении ниже 60 В и имеют транзисторы.


Конструктивные особенности таких инструментов позволяют использовать их не только для определения фазового провода в электрических кабелях, но и для проверки целостности различных электрических цепей - в проводах и электроприборах. Благодаря этим особенностям отвертки для светодиодных индикаторов считаются многофункциональными, хотя по стоимости они ненамного дороже простейших индикаторов и их цена составляет около 1 доллара.

Отвертки с электронным индикатором - самые функциональные и надежные устройства, оснащенные удобным ЖК-дисплеем и звуковой сигнализацией, информирующей пользователя о наличии напряжения. Такие устройства многофункциональны и удобны в эксплуатации, с их помощью легко определить наличие напряжения и его величину, проверить цепи переменного и постоянного тока в бытовых приборах, определить полярность сетей, а также провести проверку целостности цепи со световой или звуковой индикацией. .


Электронные индикаторы считаются лучшими бытовыми электроизмерительными приборами среди представленных на рынке. У таких инструментов много положительных качеств и только один недостаток - быстро разряжающийся аккумулятор.

Как уже было сказано, современный электронный индикатор - это многофункциональный прибор, с помощью которого можно проводить различные электрические измерения в домашних условиях. Чаще всего такой прибор используют для определения фазного провода в розетке; для этого выключите питание в сети и прикоснитесь кончиком отвертки к проводу. Если есть фаза, электронный счетчик сообщит об этом звуковым сигналом и отобразит результаты исследования на дисплее.

Отвертка с электронным индикатором. Также можно использовать для определения места возникновения токов утечки - для поиска пробоя на корпусе электрического устройства. Методика измерения в этом случае довольно проста. Сначала пользователю необходимо поднести наконечник электронного счетчика к заземляющему проводу в розетке. О наличии поломки свидетельствует срабатывание звукового сигнала или индикатора. Для определения точного устройства токов утечки необходимо отключить все электрические устройства от сети, соединить их последовательно и после каждого подключения производить повторные измерения с помощью отвертки. Когда индикатор срабатывает, можно с уверенностью сказать, что течь происходит на включенном устройстве.


Современные электронные индикаторные отвертки тоже могут достаточно эффективно искать место обрыва электрического кабеля. Для проведения подобных исследований вам понадобится схема электропроводки в доме или квартире. Включенный индикатор нужно будет медленно провести вдоль стены по трассе электрического кабеля от распределительных коробок к розеткам. В месте обрыва кабеля индикатор перестанет светиться.

Безопасность при использовании индикаторных отверток

Современные индикаторы - это функциональные и удобные устройства, позволяющие собственникам и арендаторам экономить время и деньги при работе с электросистемой. Несмотря на то, что несложные ремонтные работы в электросети может выполнять каждый пользователь самостоятельно, важно помнить, что электрическая система может представлять серьезную угрозу для здоровья и жизни людей. Чтобы не подвергать себя опасности, при работе с индикаторными отвертками важно соблюдать меры предосторожности:

  1. При измерении электросистемы нужно держаться только за изолированные элементы индикаторной отвертки, не считая случаев проверки цепей, не находящихся под напряжением.
  2. Перед тем, как использовать индикатор, необходимо проверить его работоспособность в электрической цепи, в которой точно присутствует фазное напряжение.
  3. Перед использованием индикатора следует ознакомиться с инструкцией по его использованию. В инструкции обычно содержится очень полезная и важная информация, например, пределы мощности индикатора. Можно использовать только те устройства, пределы мощности которых не ниже номинальных значений в исследуемой электросистеме.
  4. Если для измерений необходимо обесточить электрическую сеть, перед подключением индикаторной отвертки обязательно проверьте отсутствие напряжения в системе.

Dent ElitePro EXC-U-N-N Energy Data Logger, США, USB / Ethernet

Dent EXC-U-B-C предлагает

Надежный и универсальный инструмент для измерения энергопотребления

ELITEpro XC - это комплексное решение для точного определения потребления электроэнергии и количественной оценки потребления энергии. Он способен измерять, хранить и анализировать данные о потреблении электроэнергии, полученные из входы напряжения и тока.ELITEpro XC использует прямые подключения к каждой фазе напряжения и различные варианты взаимозаменяемых трансформаторов тока, такие как трансформаторы тока с разъемным сердечником или гибкие RoCoils ™ (для больших нагрузок или больших кабелей и шин) для контроля тока на каждой фазе.

Эти счетчики могут регистрировать данные об энергии и потреблении кВтч / кВт, а также практически всю необходимую энергию. параметры для диагностики и контроля в установках с трехфазной или однофазной цепью. Диагностические параметры электрической нагрузки, такие как коэффициент мощности смещения, регистрируются в дополнение к значения энергии и спроса.

Гибкость, размер и простота использования ELITEpro XC делают его идеальным инструментом для сбора подробных сведений. информация о потреблении в коммерческих, промышленных, государственных и розничных средах.


Четыре канала аналогового ввода: корреляция потребления с условиями окружающей среды.

Новым в ELITEpro XC являются 4 аналоговых входных канала, которые можно настроить на напряжение или ток. вход используется в любой комбинации каналов. Аналоговые входы особенно полезны при использовании в в сочетании с измерениями мощности для корреляции потребления электроэнергии с окружающей средой, Производительность установки HVAC / R или другие условия процесса.Типичное использование может включать ведение журнала окружающей среды. температура, температура в здании, солнечная инсоляция, давление в резервуаре, поток в воздуховоде и т. д. Получите это ценные данные с использованием всего одного измерителя: ELITEpro XC.


Основные характеристики

  • Для однофазных или трехфазных систем с межфазным напряжением 80-600 В (переменный или постоянный ток) при питании от сети или 0-600 В (переменный или постоянный ток) при внешнем питании. Меры до четыре канала измерения энергии с токами от 0 до 6000 ампер.
  • Аналоговые входы записывают аналоговые данные с настраиваемыми входными диапазонами для напряжения (0-15 VDC) или преобразователи с токовой петлей (0 или 4-20 мА). Аналоговые входы используются для исследования корреляции процессов или окружающей среды с мощностью.
  • Питание от сети - нет необходимости в батареях или внешнем источнике питания.
  • Выбираемые пользователем интервалы записи от 1 секунды
  • Энергонезависимая память объемом 16 МБ, стандартная для нескольких месяцев записи.
  • Точность выше 1% (обычно <0,2%).
  • Быстрое USB-соединение и стандартный порт Ethernet.
  • ELITEpro XC может быть сконфигурирован с дополнительной беспроводной технологией Bluetooth®.
  • Дополнительный интерфейс Wi-Fi позволяет удаленно собирать данные по беспроводным сетям. Проверяйте значения в реальном времени с помощью ноутбука, планшета или смартфона с поддержкой Wi-Fi через веб-браузер.
  • Простой, но мощный программный пакет ELOG ™ на базе Windows для настройки, данных поиск и анализ. Легкий экспорт данных практически в любую программу анализа.
  • Простота установки и установки за считанные минуты. Запатентованные светодиодные индикаторы PhaseChek ™ обеспечивают правильная ориентация ТТ при установке.
  • Прочный и компактный, легко помещается внутри панелей выключателей и коммутационного оборудования.

Характеристики оборудования

PhaseChek ™

Индикаторы

PhaseChek подтверждают правильность установки трансформаторов тока: зеленый - исправно, красный - либо трансформатор тока установлен неправильно, либо неправильно ориентирован.

Крепление внутри или сбоку

Установите ELITEpro XC внутри панели с помощью монтажных магнитов или рядом с панелью с помощью монтажного язычка

Журнал с уверенностью

Световые индикаторы показывают, что счетчик записывает

Стандартный порт Ethernet

Порты Ethernet и USB являются стандартным оборудованием, без дополнительных затрат


Подключения

Напряжение

Соединения через сплавленные или незакрепленные зажимы типа "крокодил" или зажимы типа "акула"

Текущий

Используйте до четырех каналов тока через трансформаторы тока, подключенные к клеммной колодке

Мощность

Электропитание осуществляется через соединения для подачи напряжения - дополнительное питание не требуется


Опции связи

Ethernet и USB

Порты Ethernet и USB входят в стандартную комплектацию

Wi-Fi

Использование дополнительного Wi-Fi для удаленной настройки, записи и просмотра данных

WiFi с антенной

Дополнительный Wi-Fi с внешней антенной обеспечивает усиление 3 дБ

Bluetooth

Дополнительный Bluetooth обеспечивает беспроводную настройку ближнего действия

Подключение к USB (стандартное оборудование)

Подключайтесь напрямую к ELITEpro XC с помощью прилагаемого USB-кабеля A-to-B.


Подключение к Ethernet (стандартное оборудование)

Удаленное подключение к регистратору через 10/100 МБ Ethernet с использованием DHCP или статического IP-адреса для ручной или автоматической загрузки данных или перенастройки


Подключение к Wi-Fi (дополнительно)

Дополнительный интерфейс Wi-Fi позволяет подключить счетчик к сети Wi-Fi и получить доступ к нему с любого ПК в сети с помощью программного обеспечения ELOG. В качестве альтернативы можно настроить ELITEpro XC как собственную точку доступа Wi-Fi и просматривать данные в реальном времени с помощью ПК, планшета или смартфона с поддержкой Wi-Fi через веб-браузер с расстояния до 300 футов.далеко. Доступны два варианта антенны: внутренняя антенна (75–300 футов) или внешняя антенна 3 дБи (150–300 футов). Используйте ELOG для переключения между режимами точки доступа WiFi и QuickView ™


Подключение к BlueTooth® (дополнительно)

Экономьте время и соблюдайте требования безопасности, связываясь с ELITEpro XC, не снимая дверцу электрической панели. В дополнение к стандартным портам USB и Ethernet, инструменты ELITEpro XC могут быть оснащены дополнительным интерфейсом беспроводной технологии Bluetooth®, который позволит ПК с адаптером беспроводной технологии Bluetooth® под управлением ELOG подключаться к ELITEpro XC на короткие расстояния (10 -100 футов обычно) для отправки таблиц настройки или загрузки данных.ПК должен поддерживать профиль последовательного порта (SPP)


Трансформаторы тока

Лучший в отрасли выбор качественных трансформаторов

Выберите один из взаимозаменяемых вариантов трансформатора тока, включая разъемный сердечник, накладной, шарнирный и гибкий типы RoCoil ™. ELITEpro XC поставляется со встроенной цепью усилителя / интегратора ТТ с катушкой Роговского, поэтому нет необходимости во внешнем питании при использовании нашей линейки гибких ТТ RoCoil ™.

Все трансформаторы тока DENT имеют внутреннее шунтирование для искробезопасной работы с проводами под напряжением. Для существующего вторичного мониторинга трансформаторов тока доступны специальные высокоточные трансформаторы тока. ELITEpro XC может контролировать до четырех однофазных нагрузок, двух трехфазных (3-проводных) нагрузок треугольником или одной трехфазной (4-проводной) нагрузки WYE.


Программное обеспечение

Настройка, загрузка и анализ
Программное обеспечение

ELOG используется для программирования счетчика, отображения измеренных значений, а также для извлечения и анализа собранных данных.

ELOG графически отображает записанные данные, выполняет анализ и упрощает автоматический удаленный сбор данных.Данные также легко экспортируются в популярные программы для работы с электронными таблицами и базами данных для дополнительного анализа.

При покупке вы получаете неограниченную лицензию на использование программного обеспечения.


Для наружного применения
Всепогодный кожух

Наш дополнительный водонепроницаемый встраиваемый корпус с рейтингом NEMA 4 обеспечивает более надежную защиту от окружающей среды, отдельные вилки напряжения, водонепроницаемые разъемы как для токоведущих проводов, так и для силовых и коммуникационных кабелей. Эта опция для ELITEpro XC отвечает строгим требованиям удаленной регистрации данных.


Дополнительные функции

Линия с пониженным воздействием на окружающую среду:

ELITEpro XC получает питание непосредственно от фаз сервис измеряется. Он включает в себя широкополосную мощность источник питания, который работает практически в любой сети фаза-верхняя фаза 80-600В. Вам не придется постоянно беспокоиться замена или перезарядка батарей, а также поиск внешнего источник питания на стройплощадке.И ты избежишь негатива воздействие на окружающую среду при утилизации батарей, содержащих редкие земляные материалы, которые трудно переработать или утилизировать.


Память для расширенной записи

Измерения сохраняются во встроенной памяти при записи. интервалы, выбираемые пользователем, которые могут быть короче одного второй или один раз в 24 часа. ELITEpro XC имеет 16 МБ внутренней энергонезависимой памяти, что позволяет для длительных сеансов регистрации. Например, ELITEpro XC может записывать настройку WYE со всей доступной системой измерения с использованием 2-минутного интервала интегрирования для более 160 дней!


Двунаправленное измерение для исследований в области возобновляемых источников энергии

Конструкция ELITEpro XC обеспечивает двунаправленное дозирование, который способен контролировать мощность, генерируемую возобновляемый источник энергии против энергии, импортируемой из сетка идеально подходит для измерения солнечной энергии.


Быстрая частота дискретизации захватывает данные о качестве электроэнергии

Независимо от выбираемого пользователем интервала записи, ELITEpro XC имеет частоту дискретизации формы сигнала 12 кГц. Это количество точек данных, которые регистрирует выборки на каждом Форма волны переменного тока (200 точек на цикл при 60 Гц; 240 точек на цикл при 50 Гц). Эта высокая частота дискретизации позволяет в реальном времени отображение напряжения, формы волны тока и гармоник. В частота дискретизации канала составляет 8 Гц или каждые 125 мсек.


Проверено в полевых условиях: прочный и компактный

Размер всего 21,6 x 6,3 x 4,7 см (8,5 x 2,5 x 1,9 дюйма) и при весе 340 граммов (12 унций) ELITEpro XC был предназначен для размещения внутри панелей для обеспечения безопасности и удобства. это прочный пластиковый корпус даже снабжен магнитами на корпус для облегчения монтажа.

Наш дополнительный водонепроницаемый встраиваемый корпус со степенью защиты NEMA 4 обеспечивает более высокую экологическую целостность, раздельное напряжение вилки, водонепроницаемые разъемы для токоведущих проводов и силовые и коммуникационные кабели.Этот вариант для ELITEpro XC отвечает строгим требованиям удаленного Регистрация данных.


Что происходит с ELITEpro XC во время отключения электроэнергии?

Один из вопросов, который нам часто задают: «Что происходит с моим ELITEpro XC во время отключения электроэнергии?»

ELITEpro XC имеет 16 МБ энергонезависимой памяти. Это устройство с питанием от сети, что означает, что оно питается от измеряемого напряжения L1 – L2.

Во время отключения электроэнергии счетчик перестает получать питание, потому что он питается от напряжения на измеряемой панели.Хотя регистратор прекращает запись, встроенная память означает, что регистратор сохраняет все свои записи и настройки. После восстановления питания счетчик продолжит запись.

В программном обеспечении ELOG есть функция, помогающая в этом сценарии, под названием «Заполнить отсутствующие записи». Эта функция обнаруживает пробелы во временной последовательности данных и заполняет недостающие записи нулевыми значениями. Эта функция полезна всякий раз, когда в записях временных меток есть пробелы.


Приложения

  • Исследования по измерению и проверке (M&V)
  • Профилирование электрической нагрузки
  • Энергоаудит
  • Исследования по оценке новых технологий

Скачать приложение

Индикатор напряжения со звуковым сигналом. Индикатор напряжения: однополюсный, приложение

Здравствуйте. Сегодня расскажу, как делал самодельный индикатор напряжения ... Слов не будет много, так как у меня есть фотографии. Тоже интересные новости.

Что такое датчик напряжения?

Это прибор () для определения наличия или отсутствия напряжения на токоведущих частях. Такие как провода, шины, контактные соединения и т.д.

Каждый должен иметь свой личный указатель , но иногда приходится сталкиваться с тем, что компания не закупает вовремя все необходимые инструменты и материалы.Со мной это недавно случилось, приехал, уже вроде как надо что-то делать самостоятельно, но нет инструмента для личного пользования, даже инструмента! Что уж говорить об устройствах ...

Ну оказалось, у электриков есть электронщик, умеющий самому собрать индикаторы напряжения. Посмотрел аппарат, попробовал на контакте, отлично работает. Решил под его руководством собрать себе такую ​​же.

В общем всем советую, если учишься чему-то новому, прислушивайся к советам тех людей, которые дают советов из моей практики , но где-то не читали и не слышали.

Евгений Васильевич - это имя электрика, который меня этому научил. Вряд ли он прочитает эту статью, но я очень уважаю этого человека. Ему сейчас 74 года. У всех электриков на заводе есть приборы для проверки напряжения. Итак, схема, фото.

Для сборки индикатора напряжения будем использовать:

  1. Фольгированный текстолит
  2. Кабельный канал
  3. Полупроводниковый диод
  4. Светодиоды
  5. Резисторы резисторы.
  6. Стабилитрон - D 814 A
  7. Диоды
  8. Электролитический конденсатор - 2200 мкФ, 25 В

Не уверен, что всем известен весь список компонентов, так как я сам сталкивался с некоторыми впервые, но они нужны. Вы также можете добавить динамик для звукового сигнала. В моей схеме нет динамика.

Вам также понадобится тестер , омметр , чтобы знать, как установить светодиоды, пропускающие ток только в одном направлении, это необходимо для правильной работы схемы.

Итак, приступим к сборке!
Берем фольгированный текстолит, вырезаем на нем островки, делаем доску, как показано на моем фото:

Это можно сделать обычным ножом. Думаю, понятно, почему мы вырезаем так называемые островки. У каждого свой схемный компонент. Далее нужно облучить поверхность. То есть на каждую нанести слой припоя (олова). Приступаем к установке светодиодов и комплектующих по схемам.

После сборки схема устанавливается в кабельный канал.Там можно как угодно поправить, хоть приклеить) главное не повредить схему. Проделали канал в кабеле, расплавили или вырезали отверстия в крышке для светодиодов, вытащили удобные щупы с помощью проводов и все. Вы можете нарисовать свой бренд. Так как это ваш продукт

Схема индикатора напряжения может быть непонятна новичкам, но если собрать все эти компоненты, думаю, можно ориентироваться по фото.

Хочу отметить, что самодельный индикатор напряжения запрещен правилами , из-за него я не прошел, первое время прочитал.

Указатели должны быть сертифицированы и проверены. Сейчас есть много магазинов, где можно легко купить измеритель напряжения, хороший или плохой. Это поможет вам определиться с выбором. Не скупитесь, выбирайте хорошие.

Интересные новости:

1) Англичане делают топливо из воздуха !!!
Инженеры британской компании Air Fuel Synthesis заявили, что могут получать бензин из воздуха. Поверь в это? Представленный прототип, по словам его издателей, доступен с августа этого года (2012) и уже доказал, что справился со своей задачей.Девелоперы заявляют, что построят первую электростанцию ​​в течение двух лет. Метод экологически чистый. Технология производства предусматривает извлечение двуокиси углерода из воздуха, водорода из воды. Затем их реакцией превращают в метанол. Кроме того, по сообщению компании, вы можете получить как бензин, так и дизельное топливо. Электростанция будет стоить 5 миллионов фунтов стерлингов. Изобретателей засыпали критикой по поводу того, сколько энергии нужно на это потратить, но они утверждают, что результаты уже превзошли угольные электростанции, эффективность которых составляет 70%.

2) Недавно получил, с 3-й группы. Странно только то, что на экзамене 4 балла.

Вы также можете найти информацию о задании на страницах блога. Еще хочу добавить:

Всегда перед проверкой напряжения проверяйте индикаторы напряжения на исправность, особенно самодельные. Как? Все очень просто - дотроньтесь до указателя там, где 100% ток, если он показывает, значит работает.

Для начала монтажных или ремонтных работ на электростанциях и проводах в обязательном порядке необходимо проверить показатели сети, отсутствие тока или его параметры.Для этого используется индикатор напряжения, который может определить наличие напряжения и его совпадение до 1000В.

Описание и принцип работы

Указатель высокого и низкого напряжения - это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или выводах отдельных электрических устройств (УВН 10, УНК, УВНК-10, БН-020022 Profipol Benning и другие).

Это устройство необходимо при работе на различных предприятиях или при выезде электриков на объект.Основное отличие этого индикатора от стандартных счетчиков в том, что он поможет определить только наличие нагрузки, но не ее показатели, в отличие от моделей, которые устанавливаются на din-рейку.

Фото - индикатор с цифровым дисплеем

В основном сейчас используются только приборы на напряжение до 1000 Вольт, такой указатель может быть двухполюсным и однополюсным, они имеют аналогичную схему, но разные области применения. При работе устройство с двумя полюсами необходимо подключать к двум токоведущим проводам или контактам, а устройство с однополюсным контактом - только к одному. Следует знать, что двухполюсные указатели более точны, поэтому они называются высоковольтными и используются при сложных работах.

Фото - UN PIN-90

Кроме того, есть еще бесконтактный указатель. Проверка с его помощью осуществляется без подключения к токоведущим клеммам. Это значительно повышает безопасность при обнаружении напряжения. Устройство оснащено цифровым дисплеем, и на нем отмечается не только наличие напряжения, но и примерные размеры за счет магнитного поля.

Фото - однополюсная модель

Существуют портативные аккумуляторные модели и опции, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН- 1-СЗ ВЛ). В первом случае питание осуществляется от двух и более аккумуляторов, реже от аккумулятора (это УВНК, УННО, УНК, EI-9000/1, Duspol digital LC, Raton). Это позволяет использовать устройство на земле, при выезде или для ремонтных работ вдали от работающей электросети.


Фото - импортная UN DT-9902

Принцип работы прибора довольно простой. При подключении к сети (путем подключения к токоведущим частям) производится сравнение потенциалов. Это увеличивает или уменьшает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет наименьшие доли ампер, протекающих по проводам или клеммам, загорается или издает звуковой сигнал. Если во время работы индикатор молчит, значит, нагрузки нет.В некоторых случаях наблюдается постепенное затухание сигнала - это означает, что в проводах остаточная энергия.

Требования к индикаторам напряжения ГОСТ 20493-2001:

  1. Для приборов до 1000 Вольт нагрузка индикаторов должна быть не выше 90 В;
  2. Однополюсное устройство расположено в одном корпусе, а двухполюсное - в двух, соединенных шнуром;
  3. Любой индикатор наличия груза (боковой, комбинированный и др.) Должен иметь три поверхности: рабочую, изолированную, определяющую и удерживающую;
  4. В некоторых моделях рабочая часть подключена к индикатору;
  5. Стрелки проверяются каждый раз перед использованием напряжением 2 кВ, при этом она длится не более минуты.

Следует помнить, что правила техники безопасности требуют полной подготовки перед использованием устройства. В частности, необходимо надеть энергетический комплект, в который входят диэлектрические перчатки и ботинки. Эти требования указаны для электроприбора, и они отличаются от моделей индикаторов на УАЗ, ВАЗ и других автомобилях, кораблях и т.д.

Видео: Индикатор напряжения UT 15V

Технические характеристики

Индикаторы напряжения для фазировки обязательно должны иметь сертифицированные параметры качества.Они зависят от конкретной модели устройства, рассмотрим данные на примере УННУ-40-1000:

Двухполюсный индикатор рабочего напряжения типа УНН Комби имеет параметры, аналогичные UNNDP 12660 (кроме максимального напряжения 660 В и рабочих температур до +35):


Фото - УНН Комби

Аналогичные характеристики имеют двухполюсный индикатор напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их Паспорт качества отличается только данными о нагрузке и сроком службы.


Фото - УН Лоцман-2

Однополюсный УВН 80 Параметры:

Технические характеристики однополюсного УВНБУ 6–35:

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередачи. . Имеет следующие параметры:

Кроме того, на все модели дается годовая гарантия, но только при регулярной проверке перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможность проверки перед покупкой.Каждые полгода нужно калибровать датчик с помощью специального оборудования.

Его особенность в том, что рабочий контакт выполнен в виде крючка, цепляющегося за провод независимо от высоты. Сейчас в продаже появилась более новая модель для определения напряжения - это указатель УВНУ-10ФБ Поиск 1, стержень которого отвечает за фиксацию контактов на токоведущих частях проводов или машин. Пользоваться данным типом устройства очень просто - высота регулируется ручными манипуляциями, кроме того, можно фиксировать длину выдвижной части.


Фото - УВНУ-10ФБ Поиск 1

Купить индикатор напряжения можно в любом городе в специализированных магазинах электротоваров, но цена будет зависеть от производителя и типа прибора. Двухполюсные устройства дороже однополюсных. Стоимость также варьируется от города к покупке. Например, в Москве определенная ООН может стоить дороже, чем в Екатеринбурге или Новосибирске.

Даже при самой простой работе в электрических цепях в хозяйстве пригодится индикатор напряжения - прибор, показывающий наличие или отсутствие электрического тока и напряжения в сетях от 220 до 1000 В (в зависимости от устройства).Целесообразность его использования продиктована в первую очередь тем, что электричество вы не сможете увидеть своими глазами - о его наличии можно судить только по тому, работает устройство, подключенное к розетке, или нет.

Разновидности индикаторов

Основная функция, которую должен выполнять датчик напряжения, - это проверка целостности электрической цепи - от этого зависит, будет ли работать подключенный к розетке прибор или нет. Разные устройства по-разному справляются с этой задачей - в стандартной отвертке индикатор напряжения используется для проверки тока, который уже есть в сети (пассивный), а внутри многофункционального тестера напряжения есть целая схема с отдельным блоком питания (активная). , что позволяет прозвонить даже обесточенные электрические цепи.Все эти устройства работают по схожему принципу, но имеют некоторые отличия в правилах использования.

Индикатор пассивной отвертки

Это однополюсный бытовой индикатор фаз, выполняющий единственную задачу - показать наличие или отсутствие напряжения в определенной точке электрической цепи. Профессиональными электриками он не используется из-за крайне ограниченного функционала, но в домашних условиях среди набора инструментов «на всякий случай» может пригодиться.

Неоспоримым достоинством прибора является то, что однополюсный индикатор показывает наличие напряжения после прикосновения к любому токоведущему контакту. Нулевой провод не нужен - его роль играет человеческое тело, которое держит в руках отвертку. На наличие или отсутствие фазы указывает неоновая лампа внутри прибора - для проверки напряжения нужно коснуться проводника жалом отвертки, а рукой коснуться контактной пластины на ручке.

Для защиты пользователя от повышенного напряжения между наконечником и лампой установлен резистор, но из-за этого индикатор не реагирует на напряжение ниже 50-60 вольт.

Индикатор активной отвертки

Схема собрана внутри корпуса устройства, питается от собственного источника питания (батарей), поэтому является более чувствительным датчиком напряжения. Вместо неоновой лампы здесь используется светодиод, который реагирует не только на прикосновение к проводнику, но и на то, что жало просто попадает в электромагнитное поле, которое находится вокруг любого проводника под напряжением. Это свойство успешно используется для поиска проводки в стенах или там, где она рвется. Нужно взять отвертку за жало и провести ею вдоль провода - если в каком-то месте лампа перестает светить, значит там повреждена проводка (+/- 15 см).

Также светодиодный индикатор сработает, если одной рукой коснуться наконечника, а другой - контактной пластины на рукоятке. Это свойство широко используется для (определения их целостности). Вам просто нужно взять в руку один конец провода, а другой коснуться жала отвертки - если обрыва нет, то загорится индикатор.

Высокая чувствительность прибора также является его недостатком - так как индикатор может показать наличие напряжения там, где его никогда не было, и наоборот - он не будет реагировать на обрыв нейтрального провода (кроме смены фазы и нуля на местах).

Многофункциональный индикатор активной отвертки

Этот тестер напряжения является улучшенной версией предыдущего инструмента - в нем есть переключатель, который может регулировать чувствительность устройства, а также использовать его в контактном и бесконтактном режимах.

Такие устройства, помимо дисплея, снабжены зуммером, что позволяет беспрепятственно пользоваться устройством в условиях, когда цифровой индикатор не виден. По сути, ТОП-модели электронных индикаторных отверток - это упрощенные мультиметры, но с одним жалом вместо двух щупов.Некоторые электронные индикаторные отвертки даже способны измерять температуру поверхности, которой соприкасается кончик устройства.

Самодельный зонд (контроль)

В сумке электрика часто бывает самодельный пробник напряжения с обычной лампочкой на 220 вольт - на профессиональном жаргоне это называется «контроль». Несмотря на габариты, часто бывает удобнее, хотя все его преимущества в полной мере раскрываются при проверке трехфазных сетей.

По сути, это обычные лампочки, вкрученные в патрон, а провода действуют как щупы, которые касаются контактов, на которых необходимо проверить наличие напряжения.По сравнению с другими простыми индикаторными щупами, контроль не просто показывает наличие электрического тока - по яркости его свечения можно понять, нормальное ли напряжение в цепи.

Дополнительные преимущества включают возможность проверки всех трех фаз. Например, если есть три провода и два из них «посажены» на одну и ту же фазу, то любой другой индикатор напряжения на другом конце провода просто покажет, что фаза поступает на каждую жилу, а электродвигатель не будет Начните.При этом берутся два регулятора, соединенные последовательно, и проверяются фазы свободными щупами - на проводах с одной фазой лампы не загорятся. Плюс к этому пульт всегда можно использовать как дополнительное освещение.

Из минусов устройства выделяется только то, что одну фазу можно проверить только при наличии нулевого провода, хотя ситуацию с его отсутствием представить сложно.

Универсальный зонд


Самый распространенный индикатор напряжения среди профессиональных инструментов для электриков, сочетающий в себе функциональность и простоту использования.Универсальный прибор, который умеет все: определяет фазу и ноль в сети переменного тока, плюс и минус при постоянном, обзванивает проводку, показывает какое напряжение в цепи, имеет звуковую и визуальную индикацию.

Не все такие устройства умеют находить проводку через стены, но остальных функций более чем достаточно для повседневной работы электрика.

Пределы измерений определяются качеством изоляции и моделью прибора - 220-380 или показателями напряжения до 1000 В и выше.

Мультиметр - все сразу

Объединяет в одном корпусе все основные приборы, которыми пользуются электрики и радиолюбители - вольтметр, амперметр и омметр. Кроме того, прибор может проверять диоды и транзисторы, а также измерять емкость конденсаторов.

Индикатор напряжения отличается высокой точностью измерения - в зависимости от установленного режима определяет силу тока, сопротивление проводников и другие значения с точностью до сотых и тысячных долей.Он оснащен жидкокристаллическим дисплеем для отображения результатов измерений.

Что лучше выбрать

У всех устройств есть свои плюсы и минусы, которые необходимо учитывать при их покупке. Кроме того, нужно понимать, зачем он будет нужен - например, если управление отлично себя зарекомендовало в трехфазных цепях, то делать его для домашнего использования особого смысла нет.

Как ни странно, если человек не разбирается в электрике, то ему лучше купить все-таки полупрофессиональный прибор - хотя бы универсальный щуп на 220-380в.Помимо того, что это просто надежное и необходимое устройство, если вам предстоит пригласить электрика или попросить друзей посмотреть проводку, лучше, если у вас будет под рукой хороший прибор.

Переносные устройства, предназначенные для проверки наличия или отсутствия напряжения на токоведущих частях, называются индикаторами напряжения. Все индикаторы имеют световой сигнал, свечение которого сигнализирует о наличии напряжения в проверяемой части цепи или между двумя проверяемыми частями.Индикаторы напряжения, по сути, как и электричество сети, делятся на указатели до 1000 В и, соответственно, выше 1000 В. Также они могут быть однополюсными или двухполюсными.

Однополюсные индикаторы напряжения

Так же, как они требуют касания только одной токоведущей части. В этом случае «земля» будет обеспечиваться через тело человека, которое при прикосновении к специальному контакту индикатора напряжения замыкает цепь протекания тока. В результате через человека проходит электрический ток, который не превышает 30 мА и безопасен для его жизни и здоровья.

Такие индикаторы напряжения выполняются, как правило, в виде автоматических ручек. Их кожух имеет смотровое отверстие и выполнен из изоляционных материалов.

В корпусе, как вы уже наверное догадались, ставят резистор и сигнальную лампу. На верхнем торце корпуса закреплен металлический плоский контакт для касания оператора пальцем, а на нижнем конце корпуса помещен металлический зонд, которым касаются токоведущие части.

Такие индикаторы напряжения требуют касания не одной, а двух частей электроустановки.Принцип действия - свечение неоновой лампы или лампы накаливания (мощность не более 10 Вт) при протекании через нее тока, возникающего из-за наличия разности потенциалов между частями электроустановки, на которые направлен указатель. в настоящее время подключен. В этом случае лампа потребляет очень небольшой ток (несколько миллиампер), но при этом обеспечивает достаточно стабильный и четкий сигнал.

Чтобы ограничить ток, протекающий через лампу, в цепь последовательно с лампой включен резистор.

Двухполюсные индикаторы напряжения применимы для переменного и постоянного тока ... Однако, когда это устройство используется в цепи переменного тока, металлические части индикатора (зонд, цоколь лампы, провод) могут создавать емкость относительно фазы или заземление, достаточное для того, чтобы свет загорелся при прикосновении только к одной фазе электрической установки. Поэтому в эту схему добавлен шунтирующий резистор, шунтирующий неоновую лампу.

Запрещается использовать вместо индикатора напряжения обыкновенную лампу накаливания, ввинченную в патрон (она называется контрольной лампой), заряженная двумя проводами.Это связано с тем, что при включении лампы при напряжении выше, чем рассчитано, ее защитная колба может лопнуть, что может привести к травмам оператора или операторов, проверяющих наличие сетевого напряжения.

Проверка наличия напряжения с помощью однополюсного индикатора напряжения:

Проверка наличия напряжения двухполюсным индикатором напряжения:

Светодиоды

давно используются в любой технике благодаря малому потреблению, компактности и высокой надежности в качестве визуального индикатора работы системы. Светодиодный индикатор напряжения - полезное устройство, необходимое любителям и профессионалам для работы с электричеством. Принцип используется при освещении настенных выключателей и выключателей в сетевых фильтрах, индикаторах напряжения, тестовых отвертках. Такое устройство можно сделать своими руками в силу его относительной примитивности.

НОВИНКА !!! 3D СВЕТОДИОДНЫЕ ЛАМПЫ - В жизни всегда есть место волшебству ...

Индикатор переменного напряжения 220 В

Рассмотрим первый, самый простой вариант индикатора сети на светодиоде.Используется в шуруповертах для нахождения фазы 220 В. Для реализации потребуются: светодиод

  • ; Резистор
  • ;
  • диод.

Вы можете выбрать абсолютно любой светодиод (HL). Характеристики диода (VD) должны быть примерно такими: прямое напряжение, при прямом токе 10-100 мА - 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не менее 100 кОм, но не более 150 кОм, иначе яркость индикатора упадет. Такое устройство можно самостоятельно изготовить в навесном виде, даже без использования печатной платы.

Схема для примитивного индикатора тока будет выглядеть аналогично, только необходимо использовать емкостное сопротивление.

Индикатор постоянного и переменного напряжения до 600 В

Следующий вариант - чуть более сложная система, за счет наличия в схеме, помимо уже известных нам элементов, двух транзисторов и емкости. Но универсальность этого индикатора вас приятно удивит.Он может безопасно проверить наличие напряжения от 5 до 600 В, как постоянного, так и переменного тока.

Основным элементом схемы индикатора напряжения является полевой транзистор (VT2). Пороговое значение напряжения, при котором индикатор будет работать, фиксируется разностью потенциалов затвор-исток, а максимально возможное напряжение определяет падение на стоке-истоке. Он действует как стабилизатор тока. Обратная связь обеспечивается через биполярный транзистор (VT1) для поддержания заданного значения.

Принцип работы светодиодного индикатора следующий. Когда на вход подается разность потенциалов, в цепи появится ток, величина которого определяется сопротивлением (R2) и напряжением перехода база-эмиттер биполярного транзистора (VT1). Для того, чтобы загорелся слабый светодиод, достаточно тока стабилизации 100 мкА. Для этого сопротивление (R2) должно быть 500-600 Ом, если напряжение база-эмиттер около 0,5 В. Конденсатору (С) нужен неполярный, емкостью 0.1 мкФ, служит для защиты светодиода от скачков тока. Резистор (R1) выбран равным 1 МОм, он действует как нагрузка для биполярного транзистора (VT1). Функции диода (ВД) при индикации постоянного напряжения Проверка полюсов и защита. А для проверки переменного напряжения он действует как выпрямитель, отсекая отрицательную полуволну. Его обратное напряжение должно быть не менее 600 В. Что касается светодиода (HL), выбирайте так, чтобы его свечение при минимальных токах было заметно.

Автомобильный индикатор напряжения

Среди областей, где использование индикатора напряжения на светодиодах имеет неоспоримые преимущества, можно выделить работу автомобильного аккумулятора. Чтобы аккумулятор прослужил долго, необходимо контролировать напряжение на его выводах и поддерживать его в заданных пределах.

Предлагаем вам обратить внимание на схему включения индикатора автомобильного напряжения, с которой вы поймете, как сделать прибор своими руками. RGB-светодиод отличается от обычного наличием 3-х разноцветных кристаллов внутри корпуса. Мы будем использовать это свойство, чтобы каждый цвет сигнализировал нам об уровне напряжения.


Схема состоит из девяти резисторов, трех стабилитронов, трех биполярных транзисторов и одного трехцветного светодиода.Обратите внимание, какие элементы рекомендуется выбрать для реализации схемы.

  1. R1 = 1, R2 = 10, R3 = 10, R4 = 2,2, R5 = 10, R6 = 47, R7 = 2,2, R8 = 100, R9 = 100 (кОм) .
  2. VD1 = 10, VD2 = 8,2, VD3 = 5,6 (В).
  3. VT - BC847C.
  4. HL - LED RGB.

Результат такой системы следующий. Горит светодиод:

  • зеленый - напряжение 12-14 В;
  • синий - напряжение ниже 11. 5 В;
  • красный - напряжение более 14,4 В.

Это связано с правильно собранной схемой. С помощью потенциометра (R4) и стабилитрона (VD2) устанавливается нижний предел напряжения. Как только разность потенциалов между выводами АКБ становится меньше заданного значения - транзистор (VT2) закрывается, VT3 открывается, синий кристалл наводит. Если напряжение на выводах находится в заданном диапазоне, то ток проходит через резисторы (R5, R9), стабилитрон (VD3), светодиод (HL), естественно, горит зеленым светом, транзистор (VT3) - в закрытом состоянии, а второй (VT2) в открытом.При настройке переменного резистора (R2) перенапряжение, превышающее 14,4 В, будет сигнализироваться горящим красным светодиодом.

Индикатор напряжения на двухцветном светодиоде

Другой популярной схемой индикации является схема, использующая двухцветный светодиод для отображения состояния заряда аккумулятора или сигнализации о том, что лампа включена или выключена в другой комнате. Это может быть очень удобно, например, если выключатель света в подвале находится перед ведущей вниз лестницей (кстати, не забудьте прочитать об этом интересную статью).Перед тем, как спуститься туда, вы включаете свет, и индикатор становится красным, в выключенном состоянии вы видите зеленое свечение на клавише. В этом случае не нужно заходить в темную комнату и искать там выключатель. Когда вы выходите из подвала, по цвету светодиода вы узнаете, включен свет в подвале или нет. При этом вы контролируете исправность лампочки, ведь если она перегорит, красный светодиод не загорится. Вот схема индикатора напряжения на двухцветном светодиоде.

В заключение можно сказать, что это лишь основные возможные схемы использования светодиодов для индикации напряжения.Все они простые, и это под силу даже любителю. Они не использовали дорогие интегральные схемы и тому подобное. Рекомендуем приобрести такой прибор всем любителям и профессиональным электрикам, чтобы никогда не подвергать опасности свое здоровье при начале ремонтных работ без проверки наличия напряжения.

% PDF-1.3 % 828 0 объект > endobj xref 828 112 0000000016 00000 н. 0000002592 00000 н. 0000005565 00000 н. 0000005723 00000 н. 0000005790 00000 н. 0000005886 00000 н. 0000005982 00000 п. 0000006106 00000 п. 0000006177 00000 н. 0000006298 00000 н. 0000006369 00000 н. 0000006515 00000 н. 0000006586 00000 н. 0000006719 00000 н. 0000006790 00000 н. 0000006981 00000 п. 0000007052 00000 п. 0000007238 00000 п. 0000007309 00000 н. 0000007407 00000 н. 0000007507 00000 н. 0000007578 00000 н. 0000007705 00000 н. 0000007776 00000 н. 0000007898 00000 п. 0000007969 00000 п. 0000008080 00000 н. 0000008151 00000 п. 0000008259 00000 н. 0000008330 00000 н. 0000008454 00000 н. 0000008525 00000 н. 0000008596 00000 н. 0000008776 00000 п. 0000008893 00000 н. 0000008996 00000 н. 0000009126 00000 н. 0000009290 00000 н. 0000009389 00000 п. 0000009517 00000 п. 0000009637 00000 н. 0000009772 00000 п. 0000009904 00000 н. 0000010034 00000 п. 0000010154 00000 п. 0000010337 00000 п. 0000010441 00000 п. 0000010564 00000 п. 0000010702 00000 п. 0000010882 00000 п. 0000010986 00000 п. 0000011112 00000 п. 0000011264 00000 п. 0000011413 00000 п. 0000011546 00000 п. 0000011725 00000 п. 0000011829 00000 п. 0000011941 00000 п. 0000012066 00000 п. 0000012195 00000 п. 0000012313 00000 п. 0000012466 00000 п. 0000012607 00000 п. 0000012737 00000 п. 0000012874 00000 п. 0000013002 00000 п. 0000013124 00000 п. 0000013263 00000 п. 0000013390 00000 п. 0000013518 00000 п. 0000013683 00000 п. 0000013782 00000 п. 0000013888 00000 п. 0000014019 00000 п. 0000014171 00000 п. 0000014315 00000 п. 0000014454 00000 п. 0000014586 00000 п. 0000014744 00000 п. 0000014856 00000 п. 0000014971 00000 п. 0000015088 00000 п. 0000015212 00000 п. 0000015368 00000 п. 0000015495 00000 п. 0000015606 00000 п. 0000015710 00000 п. 0000015830 00000 п. 0000015899 00000 н. 0000016117 00000 п. 0000016328 00000 п. 0000016877 00000 п. 0000038371 00000 п. 0000039744 00000 п. 0000045189 00000 п. 0000045827 00000 п. 0000046039 00000 п. 0000046243 00000 п. 0000070741 00000 п. 0000070903 00000 п. 0000076783 00000 п. 0000076948 00000 п. 0000077167 00000 п. 0000077385 00000 п. 0000080310 00000 п. 0000080495 00000 п. 0000081178 00000 п. 0000081295 00000 п. 0000081720 00000 п. 0000082983 00000 п. 0000003085 00000 н. 0000005542 00000 н. трейлер ] >> startxref 0 %% EOF 829 0 объект > 6> 8> 8> 8> 23> 24> 35> 36> 53> 54> 58> 64> 72> 77>] >> / JT 806 0 R >> endobj 938 0 объект > ручей HWPSW> A @ qq п.2U ܙ j (C Ս] d7 Y n "bI Ԭs & U: vc5jLJ + 3Nu ܛ cNLnO

АНАЛИЗ СТАБИЛЬНОСТИ НАПРЯЖЕНИЯ НИГЕРИЙСКОЙ ЭНЕРГЕТИЧЕСКОЙ СИСТЕМЫ С ИСПОЛЬЗОВАНИЕМ ТЕХНИКИ ОПТИМИЗАЦИИ ОТЖИГА

Авторы

  • MJ Mbunwe ОТДЕЛЕНИЕ ЭЛЕКТРОТЕХНИКИ, НИГЕРИЙСКИЙ УНИВЕРСИТЕТ, НСУККА, ГОСУДАРСТВО ЕНУГУ, НИГЕРИЯ
  • АО Экву JACOBS ENGINEERING INC / БРЮНЕЛЬСКИЙ УНИВЕРСИТЕТ ЛОНДОН, ВЕЛИКОБРИТАНИЯ

Ключевые слова:

Специальные системы защиты, анализ стабильности напряжения, предел стабильности напряжения, механизм падения напряжения, безопасность системы

Аннотация

В документе рассматриваются средства преодоления проблемы, создаваемой падением напряжения для стабильности нигерийской электроэнергетической системы. Применяемая методика основана на алгоритме временной идентификации, разрабатывающем на данной шине сети измерения локального вектора с высокой частотой дискретизации. Такие элементы, как регулируемые устройства компенсации шунта, реактивная генерация генератора, настройки отводов трансформатора оптимально регулируются в каждой рабочей точке для достижения цели минимизации индекса стабильности напряжения на каждой отдельной шине, а также минимизации общего показателя стабильности напряжения. Настройка элементов управления была оптимизирована, и была достигнута максимально возможная стабильная нагрузка по напряжению MVA, и был получен лучший профиль напряжения.Представлены и обсуждены результаты испытаний, проведенных на системе IEEE с 6 шинами и типичной нигерийской распределительной сети с 28 шинами.

http://dx.doi.org/10.4314/njt.v39i2.27

Проблема

Раздел

Компьютеры, телекоммуникации, программное обеспечение, электротехника и электроника

Лицензия

Содержание статей является исключительным мнением авторов, а не NIJOTECH.

NIJOTECH предоставляет открытый доступ для распространения опубликованных статей в любых средствах массовой информации при условии, что статьи распространяются целиком (а не частично).

Документы об авторских правах и свидетельство об оригинальности должны быть четко заполнены и подписаны до публикации принятой статьи. Форму авторских прав можно загрузить с http://nijotech.com/downloads/COPYRIGHT%20FORM.pdf, а Заявление об оригинальности находится на http://nijotech.com/downloads/Statement%20of%20Originality.pdf

Для статей, которые были разработаны на основе финансируемых исследований, четкое признание такой поддержки должно быть упомянуто в статье с соответствующими ссылками. Ожидается, что авторы предоставят полную информацию о спонсорских правах и правах интеллектуальной собственности на статью вместе со всеми исключениями.

Запрещается публиковать один и тот же исследовательский отчет более чем в одном журнале.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
