Виды спутниковых тарелок: Спутниковая антенна виды и различие

В статье описаны основные виды спутниковых антенн , способы их применения и отличия .



    Люди в первый раз столкнувшиеся с выбором спутниковой тарелки, в первую очередь, обращают внимание на её размер. И это правильно, но существует еще немало факторов, которые необходимо верно оценить. Это форма, материал изготовления, также бывают тарелки перфорированные, зеркальные и еще множество различных конструкций, от многообразия которых может пойти голова кругом. Кроме того, выбирая тарелку, нужно определиться со следующими свойствами:



 — территорией приема спутников;

 — какие каналы вас интересуют;

 — можно ли настроиться на спутник: не мешают ли рядом стоящие здания и другие объекты.;

 — для одного спутника подбирается тарелка или для нескольких;

 — экономической составляющей.



Прямофокусная





    Задачей спутниковой тарелки является сбор и фокусировка сигнала в одну точку. У прямофокусной луч фокусируется прямо в центре, она настраивается сразу точно на спутник. Фокус — это место, куда крепится конвертор на металлических стержнях. И конвертор и держатели отбрасывают тень на зеркало, уменьшая полезный коэффициент отражающей поверхности. Поэтому тарелки этого типа более эффективны большого диаметра- от 130 см.

    Вдобавок, при настройке прямофокусной тарелки градус от горизонта может составлять до 20%, поэтому в чаше может остаться снежная наледь, вода, листья, грязь, которые оседают на отражателе и также значительно ухудшают прием кодов. Прямофокусным отдают предпочтение, если планируется прием сигнала с отдаленных спутников.



Офсетная

У офсетной — центр фокусировки немного смещен вниз и она устанавливается почти вертикально. Она не может похвастаться таким качеством сигнала, как прямофокусная, но она хорошо ловит при небольшом диаметре до 150 см, легче устанавливается и её не нужно чистить. Поэтому она лучше подходит для бытового использования.



Спутниковая, 2-х зеркальная, тороидальная мультифокусная тарелка



    Спутниковая, 2-хзеркальная, тороидальная мультифокусная тарелка позволяет одновременно принимать сигнал с 16 спутников. Это прекрасная альтернатива мотоподвесу. Кроме угла места и азимута в этой антенне настраивается еще и наклон зеркала, зависящий от георасположения приема и спутников, на которые вы собираетесь нацелиться. Антенна ловит сигнал в секторе 40-60 градусов.

    Самое главное при покупке такой тарелки — отличить оригинал от подделки. Косвенно это можно сделать по весу и по качеству металла. Подделки делаются из более тонкого металла, который хуже держит геометрию тарелки.

    Можно еще обратить внимание на сборную лепестковую тарелку. Она удобнее для транспортировки и подойдет, если вы устанавливаете тарелку на лето в саду, а с окончанием сезона её забираете в город. Единственный её минус — хрупкость, поэтому обращаться с ней нужно очень осторожно.



Цельная или перфорированная

    Перфорация антенн производится только для уменьшения парусности и веса. Это важно, если оборудование устанавливается на мачту. Порыв ветра может давать нагрузку до 200 кг и перфорированное зеркало гарантированно её выдержит. Перфорированность никаким образом не влияет на качество сигнала, который совершенно одинаково отражается и от перфорированной, и от сплошной поверхности. Такие устройства привозятся из-за границы, поэтому стоят дороже обычных.



Выбор типа подвески

    Это еще один важный параметр при выборе антенны. Простая и дешевая азимутальная подвеска позволяет жестко настроить оборудование на конкретный спутник. Чтобы поймать сигнал с другого, придется провести её полную перенастройку.

    Более сложная и дорогая полярная подвеска является настраиваемой. Она позволяет настроить тарелку на несколько спутников на разных орбитах.



Материал изготовления

    Спутниковые тарелки можно встретить алюминиевые, стальные и пластиковые. Алюминиевые тарелки довольно дорогие и, конечно, превосходят остальные по многим характеристикам, в том числе и по устойчивости к коррозии. Однако они более подвержены деформации из-за мягкости металла. Деформация тарелки может сильно ухудшить качество её приема. Чаще всего алюминиевые тарелки используются для монтажа на мотоподвес с быстрым переключением между каналами с разных спутников. Благодаря её легкому весу она оказывает меньшую нагрузку на шестерни.

    Если увеличить размер стальной тарелки, то она будет принимать сигнал на том же уровне, что и алюминиевая, стоить в 3 раза дешевле и простоит не меньше 10 лет. Однако такая тарелка более тяжелая и подвержена коррозии при наличии дефектов покрытия.

    Пластиковые тарелки более хрупкие, особенно зимой и подвержены деформации под действием солнечных лучей и перепадов температур. Хотя, чем больше ребер жесткости на тарелке, тем она долговечнее. Еще на них налипает снег. Поэтому они не особенно популярны.

    Таким образом, больше пользуются спросом недорогие и функциональные стальные тарелки. Впрочем, нет никаких доводов и против покупки алюминиевых тарелок, если позволяют финансовые средства.



Размер — это главное !!!

    Размер — это определяющий параметр. Именно для данной ситуации подходит определение: чем больше, тем лучше. Разница в приеме сигнала между тарелкой 55 см и 90 см будет заметна очень хорошо. Четких рекомендаций для того, какого размера антенну покупать не существует. При выборе должен срабатывать принцип практический рациональности. Необходимо только учесть дополнительный допуск, если в планах есть желание перенастройки оборудования еще на один спутник. Допуск не должен быть большим, чтобы не переплачивать за лишние сантиметры.

    Выбор диаметра зависит от того, какого уровня мощности сигнал в вашем регионе. Он определяется по карте покрытия каждого конкретного спутника. Иначе говоря, выбор диаметра спутниковой тарелки напрямую зависит от месторасположения покупателя. Не забывайте делать припуски на погоду. Крупные операторы спутникового телевидения поставляют в свои дилерские центры комплекты оборудования с уже рассчитанным диаметром зеркала для конкретной местности.

    Считается, что для настройки больше, чем на один спутник, оптимальный диаметр тарелки нужно выбирать 120см, для одного спутника хватит 90см.



Мы работаем без выходных !!!

ПН — ПТ с 9.00 до 20.00

СБ — ВС с 10.00 до 20.00



+7 (812) 922-54-19
+7 (952) 283-64-38

офсетная и прямофокусная спутниковая антенна, установка осесимметричной тарелки

Спутниковая антенна имеет ряд преимуществ перед другими антеннами по качеству передаваемого звука и изображения.

Спутниковые антенны делятся на офсетную и прямофокусную (тороидальная в абонентском спутниковом ТВ используется крайне редко), каждая из которых имеет свои преимущества и недостатки. В статье рассказывается об отличиях, установке, эксплуатации этих видов тарелок.Виды спутниковых антенн

Содержание

1. Что такое офсетная и прямофокусная спутниковые антенны
2. Как поставить и настроить офсетную антенну
3. Как поставить и настроить прямофокусную антенну
4. Особенности эксплуатации
5. Как выбрать тарелку под свои задачи
6. Заключение

Что такое офсетная и прямофокусная спутниковые антенны

Антенны с зеркальным полем делятся на офсетную и прямофокусную. Обе относятся к зеркальным параболлическим тарелкам, но имеют значительные различия. Офсетная антенна не так масштабно обслуживается, как вторая.

Есть и другое название прямофокусных антенн, – осесимметричные, поскольку их симметрия выстраивается вокруг одной оси.

Их зеркало представляет из себя параболоид вращения, форма круглая, строение способствует совпадению геометрической оси с электрической. На той же оси находится конвертер, крепящийся к краям рефлектора специальными стройками.Прямофокусная тарелка

Офсетная антенна словно вырезана из параболы. Параболоид обычно пересекается с цилиндром. Их оси всегда идут параллельно друг другу. Зеркало такой антенны имеет эллиптическую форму, а электрическая ось отклоняется на определённый угол от геометрической.Офсетная антенна

Обе антенны имеют как достоинства, так и недостатки. Прямофокусная антенна позволяет эффективнее использовать зеркальную площадь. У офсетной антенны несколько другое строение.

Для получения эффективной площади приходится умножать физическую на косинус угла между двумя осями: электрической и геометрической.

Но у прямофокусной антенны значительный кусок поверхности заслонён конвертером и сопровождающим его креплением, что не относится к другому виду антенны. Поэтому обычно прямофокусные антенны обладают достаточно большими размерами.

В осесимметричной антенне, которая поднята на определённый положительный угол, скапливаются осадки.

Офсетные же антенны устанавливают практически вертикально или даже наклонены вниз, и они не скапливают в себе осадков. Но, поскольку конвертер смотрит наверх, его надо делать герметичным, чтобы вода не просочилась вовнутрь.

Ещё одно достоинство офсетной антенны заключается в том, что весь центр тяжести смещается вниз за счёт кронштейна и конвертера, которые придают низу тяжесть.

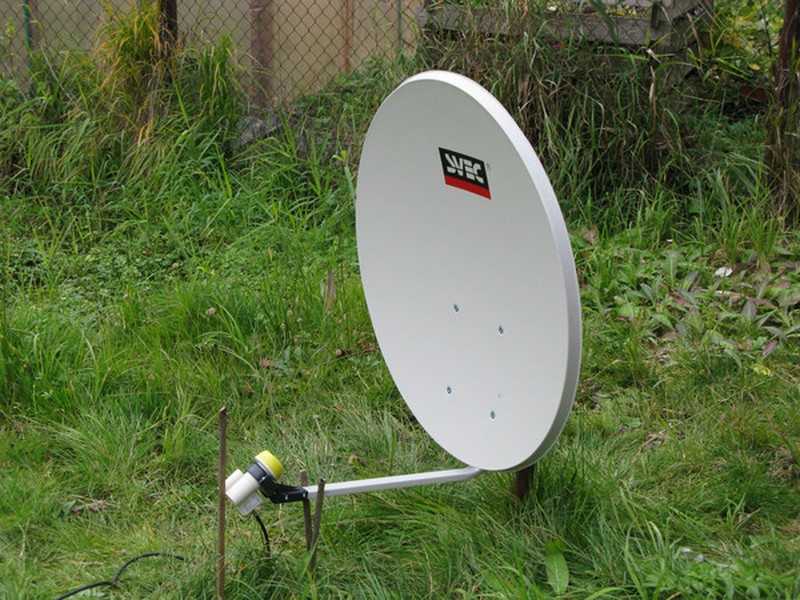

Самодельная прямофокусная антенна:

Как поставить и настроить офсетную антенну

У офсетных антенн смещён фокус, поскольку отражатель овальный. Эти антенны более новые, они позволяют поставить второй и даже третий конвертер, принимающие ещё по спутнику зависимо от того, где они находятся. Так называемый дракон – спутниковая тарелка, настроенная на три популярных спутника Амос, Астра и ХотБерд – такое возможно только на офсетной тарелке

Важно, чтобы их место расположения было поблизости. «Зеркало» этой антенны фокусирует сигнал на конвертер. В нём сигнал становится ниже по своей частоте на показатель гетеродина конвертера.

Проходя по кабелю, сигнал переходит в тюнер, а спутниковый ресивер получает проходящий сквозь спутник сигнал, осуществляет его обработку, декодирование, передачу в телевизор в виде готовой «картинки».Направление сигнала в офсетной и прямофокусной тарелках

Если спутники расположены близко друг к другу, они воспринимаются одной офсетной антенной при наличии двух-трёх конвертеров. Дополнительные конвертеры прикрепляют с помощью мультифридов. Иногда удаётся настроить целых четыре спутника.

Рассмотрим установку трёх спутников. Чтобы установить антенну, необходимо определить, где на орбите находятся спутники. Есть программы и приборы, определяющие место нахождения, а можно ориентироваться по тарелкам, находящимся рядом. Настройка азимута и угла места спутниковой тарелки

Представим себе орбиту как выпуклый мост. На спутник, находящийся в середине, устанавливают первый конвертер. Конвертеры сбоку ставятся сообразно зеркальному отражению, то есть, когда спутник находится слева и выше, конвертер ставится справа и ниже от главного. Важно, чтобы отсутствовали помехи на пути в виде деревьев, высоких домов и т.п.Правильный выбор места для установки спутниковой антенны – первая задача

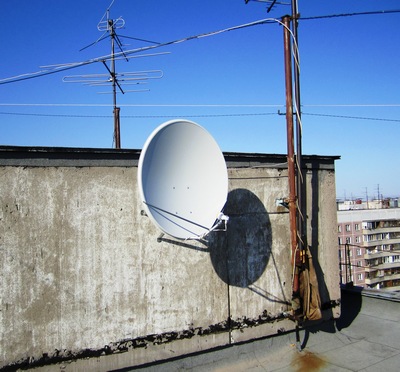

Установка спутниковой антенны:Угол наклона тарелкиУстановка и настройка офсетной антенны

Ставим стеновое крепление вертикально под углом 90 градусов от крыши. Прикрепляем прочно с помощью болтов и дюбелей. Анкерные болты вбиваются в отверстия и прикручиваются наглухо, скручивают гайки, надо поставить стеновое крепление, в конце закручивают гайки.Стеновое крепление офсетной тарелки

Внимание! Лучше установить всю конструкцию дома и потом уже закрепить на стеновом креплении.

На кронштейн ставят центральный конвертер и устанавливают мультифиды, к которым крепятся боковые конвертеры.

Вначале ставим мультифид для самого высокого спутника (если стоять лицом к антенне, он с левой стороны), на дугу надевается крепёж, стягивается, на другом конце этой планки надо поставить крепёж в виде кольца, туда ставится трубка из металла, на которой держатся конвертеры. На мультифид ставится конвертер. Его поворачивают где-то на 100 градусов против часовой стрелки. Одно деление равно обычно пяти градусам. Соединение в виде резьбы – на шесть часов.

Подробно о том, как настроить спутниковую антенну.

Внимание! Когда устанавливают спутники к востоку от юга, конвертер должен быть завёрнут в обратную сторону.

Второй и третий конвертеры устанавливаем аналогично, на меньшее количество градусов. Затягиваем то, что установили. Но делать нужно без фанатизма, чтобы не переборщить с моментом усилия.

Готовим три куска провода, чистим их и крутим на F-разъёмы, в защитных резиновых кожухах чистим концы проводов, надеваем эти разъёмы.

Настройка спутниковой антенны:

1. В начале работы надо установить главный спутник. Провод от конвертера подключается к входу 1 DiSEqC, с выхода DiSEqC-переключателя «Receiver» подключается кабель на вход ресивера (тюнера) и настраивается оборудование на спутник, который нам нужен в конкретном случае. С этой целью спутниковый ресивер устанавливается по телевизору в нужных параметрах. Вручную устанавливается нужная частота.
2. Когда появится сигнал «УРОВЕНЬ + КАЧЕСТВО», надо ориентироваться на «КАЧЕСТВО». Вертикально стоящая антенна поворачивается вправо и влево, при отсутствии сигнала меняется наклон. При пойманном сигнале добиваемся максимума. Потом запускаем Сканирование и смотрим, верный ли мы выбрали спутник.
3. Зажимаем крепёжные гайки.
4. Подключаем к нужному входу конвертер.
5. Подключаем DiSEqC-переключатель.
6. В меню спутникового ресивера в режиме «Установка антенны», выбрав установки конвертера, выставляем DiSEqC по очереди на спутниках.
7. В режиме «Автоматическая настройка» сканируем все спутники. Надо проверить, те ли захвачены. Если всё нормально, можно смотреть телевизор.

Основные виды спутниковых антенн:

Как поставить и настроить прямофокусную антенну

Принцип установки похожий, но настройка несколько отличается.

Надо найти угол места и азимут. Их можно вычислить в онлайн-калькуляторе. Изучайте меню, там есть раздел «Уровень сигнала», который показывает такие важные параметры, как «Уровень» и «Качество».

Собираем антенну.

Сначала детали выглядят так:

Собираем отражатель. При наличии шайб их обязательно надо поставить. Чем прочнее конструкция, тем лучше, надо воспользоваться всеми данными атрибутами.

Половинки соединяем с помощью хомутов и гаек.

Собираем опорную конструкцию, крепим ногу с помощью хомута.

Выбираем крепёжные элементы. Дальше надо установить тарелку на ногу. Потом собирается вся конструкция, ножки которой напоминают паука. Внутренняя труба должна выступать где-то на 2 метра. Шкала на ножки, если она есть, ставится где-то на 38-40.

Настройка прямофокусной спутниковой антенны на два спутника Ямал(90) + ABC(75):

Особенности эксплуатации

Иногда сигнал антенны слишком слабый. Тогда надо проверить, не деформировалось ли зеркал тарелки так, что напоминает восьмёрку. Важно, чтобы, если посмотреть на рефлектор параллельно раскрыву, края сливались в единую линейку.

Если плохо работает ресивер, надо купить новый. Иногда следует приобрести конвертер с менее значительным коэффициентом шума. Иногда можно купить другой экземпляр той же партии. Важно, чтобы облучатель конвертера находился в соответствии с параметром f/d рефлектора.Спецификация

Можно проверить фокусное расстояние при приближении и удалении конвертера от рефлектора.

Интересный факт. Два раза в год при осеннем и весеннем равноденствии солнце появляется на одной линии со спутником и приёмной антенной. Тогда солнечное излучение оказывается в конвертере наряду с сигналом спутника. От этого ухудшается качество сигнала. Это может вывести технику из строя. Поэтому нужно вовремя разместить перед облучателем картонный или полиэтиленовый (непрозрачный) экран.

Как выбрать тарелку под свои задачи

Каждая антенна по-своему хороша. Офсетные удобно устанавливать вдоль стены. В них не попадают снег и дождь.Параболическая антенна часто ассоциируется со спутниковой

Зато прямофокусная антенна имеет электромагнитное пятно на облучателе, избавленное от разного рода искажений, что влияет на изображение позитивным образом.

Офсетная антенна не подвержена воздействию осадков. Она имеет закреплённый внизу центр тяжести. Но прямофокусная антенна обслуживается масштабней. Поэтому решать хозяевам, какую антенну выбрать.

Офсетную тарелку использовать в какой-то степени удобнее, тем более, её предпочитают в частных домах. Но при этом обе антенны по-своему хороши.

При желании многим удаётся защитить от осадков и прямофокусную антенну. Достаточно защитить сам облучатель конвертера с помощью небольшого козырька из пластиковой бутылки. Поэтому оба варианта тарелок по-своему хороши, надо исходить из индивидуальной ситуации.

Заключение

Итак, спутниковые антенны, которые бывают офсетной и прямофокусной, обе отлично ловят сигналы спутника, в этом их сходство. Они различаются положением и отчасти формой параболлоида, а именно – офсетная антенна стоит под прямым углом, а прямофокусная расположена горизонтально.

Офсетная антенна лучше защищена от разного рода осадков, и у неё лучше распределён центр тяжести, хотя тарелка осесимметричного вида имеет неискажённое электромагнитное пятно.

Спутниковые антенны

— Tech-FAQ

Основные типы спутниковых антенн включают моторизованные антенны, мультиспутниковые антенны, VSAT и специальные спутники. Другие типы включают DTH, SMATV, CABD, спутниковые тарелки с автоматическим отслеживанием и большие уродливые тарелки.

Спутниковая антенна с моторным приводом установлена ​​на стойке, которая вращается вокруг оси для обнаружения и приема различных спутниковых сигналов в небе. Он приводится в движение шаговым двигателем, которым также можно управлять, чтобы повернуться лицом к любому положению спутника в небе. Его стандарты, DiSEqC, USAL и позиционеры 36v поддерживаются многими приемниками.

DiSEqC означает управление цифровым спутниковым оборудованием. Это протокол связи, специально разработанный для использования между спутниковым ресивером и устройством, которым может быть коммутатор с несколькими тарелками или небольшой ротор антенны. USALS, или универсальная спутниковая автоматическая система определения местоположения, представляет собой протокол двигателя спутниковой антенны, который может автоматически создавать список доступных спутниковых позиций в настройках моторизованной спутниковой антенны. Он также известен как DiSEqC 1.3, Go X или Go to XX.

Мультиспутниковые антенны могут одновременно принимать данные с нескольких спутниковых антенн. Его конструкция обеспечивает одновременный прием с нескольких разных спутников без необходимости менять положение тарелки.

VSAT (терминал с очень малой апертурой) — это двусторонняя спутниковая наземная станция, которая обеспечивает двустороннюю спутниковую интернет-связь для потребителей и частных сетей. Он обычно используется для передачи узкополосных данных (кредитная карта, опрос или радиочастотная идентификация) или широкополосных данных (спутниковый доступ в Интернет в удаленные места, VoIP или видео).

Спутниковые операторы настраивают сети VSAT в топологиях. Звездообразная топология означает, что сеть VSAT использует центральный узел восходящей линии связи для передачи данных на каждый терминал VSAT и от него через спутник. Ячеистая топология, с другой стороны, сводит к минимуму потребность в центральном узле восходящей линии связи, поскольку терминалы VSAT могут передавать данные через спутник, выступая в качестве концентратора для другого терминала.

Индивидуальные спутниковые тарелки используются главным образом в качестве рефлекторных приемных антенн радиочастот. Сигналы специальных спутниковых тарелок легче принимать при использовании со спутником DTH (Direct to Home).

Тарелки DTH используются в одном доме. С другой стороны, SMATV, или главные спутниковые антенные тарелки, используются во многих домах. Это также называется распространением вещания через коммунальные антенны (CABD).

Тарелки ATS (автоматического слежения за спутниками) используются в движущихся транспортных средствах. Они используют гироскопы для обнаружения изменений положения и датчики глобальной системы позиционирования (GPS). Тарелки автоматического слежения используют данные идентификации спутника и встроенный декодер цифрового видеовещания (DVB) для идентификации спутника, на который он указывает.

Термин «большая уродливая тарелка» является разговорным термином для спутниковой тарелки TVRO (Только телевизионный прием). Этот термин относится к его приемным частям большого размера. Тарелки TVRO используются для приема сигналов спутникового телевидения со спутников фиксированной службы в микроволновом C-диапазоне. Система использует незашифрованные каналы, передаваемые с использованием открытых стандартов.

Описание спутниковых антенн: детали и типы



Если вы думаете об установке спутниковой антенны или просто хотите узнать больше о существующих типах спутниковых антенн, различиях между ними и о том, какую из них выбрать. Прочтите эту статью, чтобы узнать все, что вам нужно знать. В этом блоге мы обсуждаем типы, формы, размеры, строительный материал и многое другое. Итак, начнем!



Составные части спутниковой антенны

Несмотря на то, что существует множество различных конструкций спутниковых антенн, принцип один и тот же. Идея состоит в том, чтобы отражать принятый сигнал со спутников в космосе на LNB (или аналогичный), который выполняет различные действия с сигналами, а затем ретранслирует их на какой-либо приемник спутникового телевидения или модем и т. д.



Параболический рефлектор

Параболический отражатель — это большая (обычно) круглая часть спутниковой антенны, которая отражает радиоволны на LNB. Обычно они имеют круглую или эллиптическую форму, но некоторые конструкции тарелок могут иметь другую форму. Например, Fracarro делает ромбовидную форму четырехугольника на некоторых своих параболических антеннах. Они могут быть изготовлены из различных материалов, а также иметь сплошную или сетчатую конструкцию, которые мы рассмотрим позже. Конструкция сетки имеет небольшие отверстия, которые достаточно малы, чтобы не пропускать короткие волны без отражения.



Размер антенны

В зависимости от службы и спутников, которые вы хотите принимать, зависит от требуемого размера спутниковой антенны. Чем слабее сигнал, тем больше требуется антенна. Это связано с тем, что чем больше площадь поверхности, тем большая часть сигнала может быть отражена обратно в LNB. Большинство спутниковых услуг можно принимать с параболической антенной размером менее 1 м. Размер тарелки — это эффективный размер параболического рефлектора. Иногда люди выбирают больший размер тарелки, чем это необходимо, чтобы обеспечить более надежный сигнал и уменьшить количество пикселей.



Кронштейн подачи LNB

Кронштейн подачи LNB на спутниковой антенне прикрепляется к основному отражателю и выходит за переднюю часть, на которую крепится ошейник LNB/LNB, удерживая его в правильном положении. На офсетной тарелке он простирается от нижней части основного отражателя до передней части тарелки. На тарелке с основным фокусом все по-другому, поскольку LNB находится в центре перед основным релятором, и обычно его удерживает более одной руки.

‍

Блок с низким уровнем шума (LNB)

LNB расшифровывается как блок с низким уровнем шума и является частью спутниковой антенны, которая улавливает сигналы через облучатель LNB. Существует много типов LNB, слишком много, чтобы объяснить различия между ними всеми здесь, но, как правило, спутниковый LNB будет генерировать сигналы до более управляемой частоты, которую может обрабатывать подключение коаксиальных кабелей, и подключает их к приемнику спутникового телевидения, Sky box. или что-то подобное. Большинство LNB для спутникового телевидения известны как LNBf, где буква F указывает на встроенный рупор. Они также почти всегда поставляются с коаксиальным разъемом F.



Хомут LNB

Хомут LNB — это часть антенны, с помощью которой парашютный LNB крепится к кронштейну LNB. Они различаются для большинства спутниковых антенн, поэтому вам необходимо убедиться, что размер воротника на приобретенном вами LNB соответствует размеру воротника LNB. Большинство размеров ошейников LNB для спутникового телевидения составляют 38 мм и 40 мм, но есть и другие размеры. Звучит не очень, но вам придется потрудиться, пытаясь вставить 40-мм LNB с ошейником в 38-мм ошейник, если вы попытаетесь вставить 38-мм LNB с ошейником в 40-мм ошейник, он будет ослаблен, и вы не сможете закрепить LNB. и регулировка перекоса в положении. Это не идеально, но на практике будет достаточно нескольких витков изоляционной ленты вокруг воротника LNB, чтобы можно было создать дополнительные пару миллиметров для надежной фиксации.



Настенное крепление

В зависимости от того, какой тип тарелки вы приобрели, настенное крепление может быть включено или не включено. Для мини-тарелки в стиле Sky настенное крепление является частью конструкции, но для других у вас есть зажим / болты для крепления к трубе или мачте. Для этой цели существуют специальные кронштейны и крепления, обычно это что-то вроде L-образного рычага, которые бывают разных диаметров и выносов, которые могут потребоваться для больших тарелок и выравниваний. В качестве альтернативы вы можете использовать кронштейны для телевизионной антенны, такие как настенные кронштейны T и K. Я рекомендую приобретать настенные кронштейны из оцинкованной стали там, где это необходимо, так как они длиннее, чем версии из окрашенной стали. Не знаю почему, но они очень редки, из нержавейки тоже подошла бы. У меня был заказчик, который не хотел ржавчины на своих стенах и изготовил кронштейн самостоятельно. У него была компания, которая производила такие вещи, но я понимаю, что это не всегда будет вариантом для большинства.



Материалы для спутниковых антенн

Существует несколько материалов, из которых можно изготовить спутниковые антенны, каждый из которых имеет свои преимущества и недостатки. Говоря о материале, из которого сделана спутниковая антенна, вообще говоря, в первую очередь речь идет о том, из чего сделан главный параболический рефлектор, вы часто обнаружите, что другие детали, болты, винты, держатель LNB сделаны из чего-то другого. Например, зажимные и фиксирующие детали на тарелке из стекловолокна обычно изготавливаются из алюминия или чего-то подобного.



Стальные тарелки

Сталь — самый распространенный материал, из которого изготавливаются спутниковые тарелки. Это почти всегда окрашенная сталь, я, честно говоря, не припомню, чтобы когда-либо встречал тарелки из оцинкованной, анодированной или нержавеющей стали, но они вполне могут где-то существовать. Преимущество стальной посуды в том, что она прочная и относительно недорогая. Основным недостатком тарелочных антенн из окрашенной стали является то, что они относительно легко ржавеют, а это означает, что ожидаемый срок службы тарелки меньше, чем у других типов, и могут оставить пятна ржавчины на стене. Они также могут быть неподходящими для морских и морских сред, где они не прослужат очень долго. Например, я живу недалеко от моря, а установка тарелки Sky на участке с видом на море, вам повезет, если вы проживете с ней пять лет. Вы можете даже подумать о том, чтобы покрасить тарелку, чтобы сдержать ржавчину и продлить срок ее службы.



Алюминиевые тарелки

Следующий вариант, который вы можете выбрать, это алюминиевая тарелка. Обычно они стоят немного дороже, чем стальные тарелки, а это означает, что установка спутниковой тарелки стоит дороже. Я всегда говорил клиентам, что алюминий не ржавеет, что после некоторых исследований для этой статьи технически верно, поскольку ржавчина — это тип коррозии, специфичный для железа/стали, но алюминий окисляется. Это не проблема, поскольку в конечном итоге это может защитить основной металл. Алюминий также имеет очень легкий вес, что может облегчить трудную установку на высокой лестнице или на крыше.



Посуда из стекловолокна

Стекловолокно представляет собой армированную волокном ткань из пластика. Основное преимущество спутниковой антенны из стекловолокна заключается в том, что, поскольку она не изготовлена ​​из металла или коррозионно-активного материала, вам не нужно беспокоиться о ржавчине или других связанных с погодными условиями воздействиях, что делает ее идеальным выбором для установки на берегу моря и в морской среде. среды. Самым большим недостатком тарелок из стекловолокна является стоимость, их намного больше, чем другие типы. Например, когда я делаю установку из стекловолокна для британского спутникового телевидения, такого как Sky или Freesat, установка будет стоить клиенту почти вдвое из-за дополнительных затрат на материалы. Еще одним недостатком стекловолокна является то, что оно, как правило, не такое прочное, как сталь. На самом деле это не проблема для спутниковых антенн, хотя после их установки их редко касаются снова, только сильный ветер.

‍

Типы спутниковых тарелок

Существует множество типов спутниковых тарелок, ниже я опишу некоторые из наиболее распространенных конструкций, например, офсетные и тарелки с основным фокусом. Мы также обсуждаем антенны для разных частотных диапазонов и типы параболических отражателей, среди прочего.



Офсетные спутниковые тарелки

Офсетные спутниковые тарелки, безусловно, самые популярные в Великобритании. Если бы вы смотрели на спутниковую тарелку, офсетные спутниковые тарелки не выглядели так, как будто они направлены в небо. Это связано с тем, что рычаг подачи LNB и LNB расположены сбоку (обычно внизу) или параболического отражателя, и сигналы отражаются в смещенном положении. Обычно это смещение составляет около 20 градусов, но это зависит от производителя. Поскольку LNB и рычаг подачи не являются прямым путем параболического отражателя, как в случае с тарелкой с основным фокусом, они никоим образом не блокируют и не препятствуют прохождению сигнала, а это означает, что вы обычно можете обойтись меньшим размером тарелки. Вы часто можете сказать, когда кто-то пытался самостоятельно выровнять тарелку, используя что-то вроде приложения Dishpointer, поскольку тарелка была направлена ​​​​на спутники без учета угла смещения. Вообще говоря, офсетные тарелки больше подходят для установки на стене, чем тарелки с основным фокусом. При юстировке офсетных тарелок по некоторым спутникам самая нижняя часть горизонта. как и у Turksat, параболическая антенна может выглядеть так, будто она слегка наклонена вниз и направлена ​​в пол.



Тарелка с основным фокусом

Тарелка с основным фокусом направлена ​​прямо на спутники, нет смещения LNB или отраженного сигнала. Из-за этого LNB расположен непосредственно в центре фокуса антенны и удерживается в этом положении более чем одним подающим рычагом LNB. Поскольку LNB и облучатели физически мешают сигналу до того, как он отразится обратно на облучатель LNB, для компенсации этого обычно требуется антенна немного большего размера. Тарелки с основным фокусом не очень распространены в Великобритании из-за низкого угла наклона спутников и спутниковой дуги, но они становятся более распространенными, когда вы путешествуете на юг в страны, расположенные ближе к экватору. Именно здесь геостационарные спутники, вращающиеся вокруг экватора в поясе Кларка, находятся значительно выше в небе. Я помню поездку в Тунис, где большинство спутниковых тарелок было установлено на крышах и выглядело так, будто направлено прямо вверх. Вообще говоря, офсетные тарелки больше подходят для установки поверх вещей, например, на крышу, а не на стене.



Сплошные антенны

Если вы видите термин «сплошные» при сравнении спутниковых антенн, это относится к параболическим отражателям. Это означает, что в нем нет отверстий, в то время как в других типах, сетчатых / перфорированных спутниковых антеннах, они есть. Твердые спутниковые тарелки являются наиболее популярными и, как правило, намного лучше подходят для прибрежной и морской среды, где дождевая вода и влага имеют меньше мест, куда они могут попасть, где они могут ржаветь / разъедать металл. Твердые тарелки также более популярны и больше подходят для более высоких частот, используемых спутниковым телевидением и службами спутниковой широкополосной связи.



Сетчатые/перфорированные тарелки

Большинство спутниковых антенн для приема в диапазоне Ku имеют цельный отражатель, но некоторые из них имеют отверстия. Это так называемые сетчатые и перфорированные спутниковые тарелки. Поскольку отверстия меньше длины волны спутникового сигнала, это означает, что они не проходят через отверстия и отражаются обратно в LNB. Большинство тарелок для Sky TV часто называют сетчатыми тарелками, но на самом деле они представляют собой перфорированные спутниковые тарелки. Сетчатые спутниковые антенны, как правило, представляли собой большие спутниковые антенны, используемые для приема в диапазоне C, которые транслировались на гораздо более низких частотах, чем большинство услуг спутникового телевидения, поскольку длины волн были намного больше, что означало, что можно было использовать более крупные отверстия, чем у перфорированных антенн. Сетчатые тарелки имели сплошное внешнее кольцо с несколькими различными сплошными рукавами, обращенными к центру, и на него была установлена ​​сетка. Перфорированная тарелка — это тарелка с цельным параболическим отражателем, но с небольшими отверстиями в нем. Сетчатые и перфорированные тарелки становятся менее подходящими по мере увеличения частоты, которую вы хотите принимать, например, для приема в диапазоне Ka. Однако у них есть некоторые преимущества, поскольку они обычно меньше весят, используют меньше материала и меньше ветровая нагрузка.



Спутниковые антенны Sky/Freesat

В Великобритании для спутниковых антенн Sky/Freesat используется несколько спутниковых антенн. Это «мини-тарелка» Зоны 1 и тарелка Зоны 2. Оба имеют эллиптический перфорированный отражатель, изготовленный из окрашенной (темно-синего) стали. Я рекомендую прочитать мой предыдущий блог Зона 1 и Зона 2 для получения более подробной информации, но мини-тарелка имеет отражатель 43/45 см, а Зона 2 — 60 см. Антенны Зоны 1 предназначены для Англии/южной части Великобритании, а антенны Зоны 2 предназначены для Шотландии/северной части Великобритании, где сигнал слабее и требуется антенна большего размера для защиты от таких вещей, как затухание под дождем. Из-за их массового производства они, как правило, относительно недороги.



Спутниковые тарелки VSAT

VSAT расшифровывается как Терминал с очень малой апертурой. VSAT используется для каналов передачи данных, как правило, там, где не требуется традиционное оптоволокно или кабель, и его можно использовать для интернет-трафика и трафика VOIP (VoIP). Существует много типов систем VSAT, о которых я расскажу в отдельной статье, но наиболее знакомыми людям являются антенны, используемые для услуг спутниковой широкополосной связи, таких как Tooway или SES Broadband. Эти антенны как передают, так и принимают, в отличие от большинства других типов, которые просто Получать. Антенны VSAT, используемые для спутниковой широкополосной связи, работают в спутниковом диапазоне Ka, который является более высокой частотой, чем диапазон Ku, что означает, что сетчатые и перфорированные антенны совершенно не подходят.



Sqish Dish

Sqish Dish — это довольно умный дизайн, в котором вы можете приготовить блюдо, которое не похоже на блюдо. Тарелка Sqish представляет собой прямоугольную тарелку без переднего удлинения LNB, она крепится сзади. Они имеют прямоугольную форму, внешне напоминающую небольшую солнечную панель. Хотя они обычно белые, у них есть передняя крышка, которую можно использовать для изменения цвета, и даже крышка с рисунком кирпичной кладки, которая помогает слиться со стеной. Мягкие тарелки идеально подходят там, где вы хотите, чтобы спутниковая установка была незаметна, или где вы не должны их иметь по другим причинам, например, на балконе многоквартирного дома.



Спутниковые антенны C-диапазона

C-диапазонные антенны предназначены для приема более низких частот в C-диапазоне, который составляет примерно 3,7–8 ГГц. Поскольку частота C-диапазона ниже, длины волн больше, чем при приеме в диапазоне Ku/Ka, тарелки немного больше, чем размеры тарелок, к которым мы привыкли, и чаще всего имели сетчатую конструкцию, где большие длины волн не проникали бы через параболический отражатель. В Северной Америке их часто называли «большой уродливой тарелкой». Антенны диапазона C чаще всего использовались для бесплатного эфирного, в основном аналогового спутникового телевидения.



Моторизованные спутниковые антенны

Моторизованная спутниковая антенна — это антенна, которую можно перемещать под разными углами или использовать для автоматического поиска спутникового сигнала на основе ваших координат и спутников, которые вы хотите принимать. из. Большинство моторизованных спутниковых тарелок для спутникового телевидения вовсе не моторизованные тарелки, а скорее обычная спутниковая тарелка, установленная на мотор тарелки, которую можно перемещать по командам от спутникового приемника. DiSEQc 1.2 и 1.3/USALS относится к этому типу системы. Другие типы, в которых спутники могут быть обнаружены автоматически, обычно намного дороже. Это довольно распространено в домах на колесах более высокого класса, где транспортное средство может быть припарковано в разных местах, обращено в разные стороны, а спутниковая антенна найдет сигнал нажатием одной или двух кнопок.



Тороидальные тарелки

Если вы знакомы с многоспутниковым приемом одной фиксированной тарелки, вы уже знаете, что чем больше вы смещаете LNB, тем слабее будет принимаемый сигнал. Вы также будете ограничены в том, насколько далеко вы можете установить мост между спутниками. Например, угол между Hotbird и Astra 2 составляет чуть более 15 градусов, что может быть затруднительно для выравнивания/настройки и обеспечения надежного приема. Тороидальные тарелки решают эту проблему за счет установки двух отражателей таким образом, чтобы сигнал отражался от основного параболического отражателя на другой отражатель примерно там, где положение LNB было бы на смещенной спутниковой тарелке, и обратно к LNB, которые расположены чуть ниже главный параболический рефлектор. При этом антенна имеет больший размер, что означает небольшое падение сигнала на 20 градусов в каждую сторону, что делает ее идеальной для нескольких установок LNB. Вы также можете добавить значительно больше LNB, чем при установке нескольких стационарных LNB другого типа.



Вопросы по спутниковой антенне – только в комментариях блога Пожалуйста,

Надеюсь, вам понравился этот блог. Если у вас есть какие-либо вопросы или комментарии, пишите их в разделе комментариев блога, и я постараюсь ответить на них как можно скорее. . Пожалуйста, будьте терпеливы, ожидая ответа, так как ответы на комментарии в блоге не входят в мой список дел. Пожалуйста, ознакомьтесь также с другими блогами на нашем сайте.

Пожалуйста, НЕ ЗВОНИТЕ С ВАШИМИ ВОПРОСАМИ. У нас нет времени, энергии, ресурсов, персонала, мотивации или терпения, чтобы попытаться предложить бесплатные технические консультации и поддержку по телефону. Телефонные линии предназначены только для клиентов в Сассексе/Кенте, и это может сильно помешать повседневному ведению нашего бизнеса. Пожалуйста, также НЕ ОТПРАВЛЯЙТЕ ЭЛЕКТРОННУЮ ПОЧТУ и НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ ВЕБ-САЙТА с комментариями/вопросами. Опять же, они предназначены только для клиентов, и если вы отправите свои вопросы таким образом, скорее всего, вы не получите ответа.
