Ответвительные зажимы для СИП — 15 глупых ошибок при подключении.

Подключение потребителей от провода СИП осуществляется при помощи прокалывающих ответвительных зажимов.

С полным ассортиментом и разнообразием по данной арматуре от разных производителей можете ознакомиться в отдельной статье.

Мы же рассмотрим основные ошибки при подключении, которые зачастую допускают даже опытные электрики.

Элементарное нарушение технологии монтажа способно не только существенно сократить срок службы прокола, но и закончиться выходом из строя бытовой техники.

Ошибка №1 – Сторона магистрали и ответвления

Каждый прокол имеет две стороны плашки. Причем одна из них рассчитана на подключение к основной магистрали СИП, а другая – для ответвительного ввода.

При монтаже следует строго соблюдать стороны магистрали и ответвления.

Места установки на каждом зажиме имеют соответствующую маркировку. Одна сторона под большее сечение (магистраль), другая под меньшее (отвод).

Там, где вставляется кабель или отвод, обычно стоит изолирующий колпачок.

Легче всего ориентировать именно по нему. Если электрик перепутает стороны, то это приведет к ухудшению контакта.

Магистраль будет передавлена с чрезмерным усилием, а изоляция жилы кабеля даже не прокушена до конца.



Возможно также разрушение самого зажима в процессе затяжки.

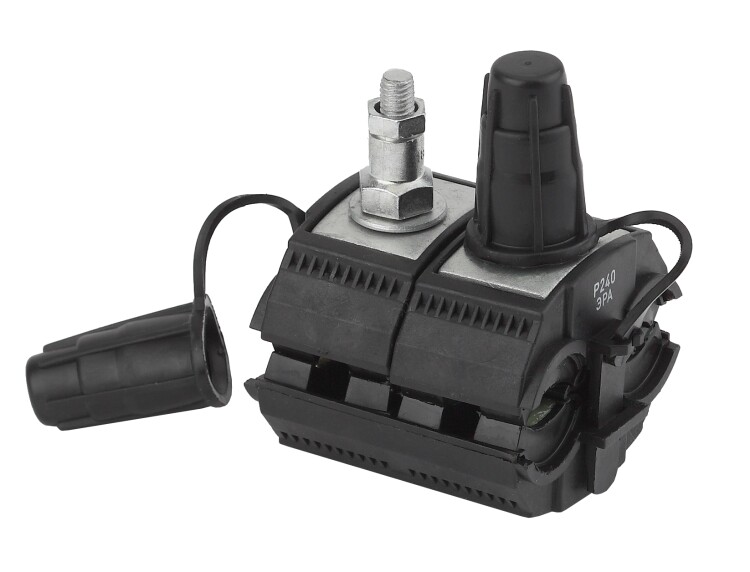

У отдельных производителей есть специальные ответвительные зажимы для абонентских линий, с которыми точно ничего не перепутаешь.



Они очень удобны именно для многоразовых подключений ответвления к СИП.

Провод можно будет менять и переподключать на нижних болтовых контактах сколько угодно раз, не нарушая основной прокол.

Ошибка №2 – Ответвление от голых проводов ВЛ

Если к вашему дому подходят неизолированные провода ВЛ-0,4кв, а ввод в дом вы делаете при помощи СИП, то вам понадобятся и соответствующие зажимы.



У них на плашке с одной стороны отсутствуют зубчики.

Проколы СИП-СИП здесь не подойдут.

Если на голом проводе А-25, А-35 применить обычный прокалывающий зажим с зубьями по обеим сторонам, то это здорово нарушит целостность и прочность магистральной ВЛ.

При ветре и постоянных колебаниях, как раз в этом месте и может произойти обрыв.

Причем пострадаете не только вы, но и все ваши соседи, подключенные по данному проводу.

Поэтому не допускается применение зажимов “прокол-прокол” при ответвлении от голой магистрали. Производители для упрощенной идентификации таких плашек изготавливают их в другой цветовой маркировке.

Ошибка №3 – Соединение алюминия и меди

У многих рядовых потребителей почему-то бытует устойчивое заблуждение, что соединять медный кабель через прокалывающий зажим с проводом СИП нельзя.

Якобы тем самым мы создаем “недружественную” гальваническую пару алюминий-медь.

То есть, вместо медного кабеля ВВГ, нужно использовать АВВГ.

Но если разобрать и поцарапать пластины с зубчиками, то вы увидите, что они не совсем алюминиевые. Они выполнены из сплава луженной меди.

А еще не забывайте про смазку, которая в обязательном порядке должна присутствовать внутри. Обволакивая контакты, она предотвращает доступ воздуха и не дает им окислиться.

В первую очередь это относится именно к ответвительным зажимам, рассчитанным на абонентское сечение проводов от 2,5мм2 до 35мм2.

Те проколы, которые предназначены для отпаек СИП-СИП больших сечений 50мм2, 70мм2, 95мм2, действительно могут иметь другие контактные пластины.

Поэтому для бытового использования (подключение жилого дома или фонаря на опоре) покупайте именно абонентские проколы от 2,5-6мм2 до 25-35мм2.

Ошибка №4 – Подключение к СИП тонкого кабеля

А если подключаемая жила имеет слишком тонкое сечения (1,5-2,5мм2), стоит ли загибать ее конец, чтобы тем самым увеличить площадь контактного пятна?

Тут вопрос не совсем однозначный. С одной стороны отогнутый конец провода с торца остается не изолированным (в колпачок то он не попадет).

Что противоречит самой идее данной технологии, по которой при обжиме обеспечивается полная гидроизоляция.

Однако, с другой стороны, при слишком малом сечении жила может попасть между зубьев и вообще не проколоться.

Поэтому совет тут один – при подключении кабеля 2,5-4мм2 жилы загибаем, от 6мм2 и выше – нет. Ну и самое главное – применяем зажимы под правильный размер, с более мелкими зубчиками.

Вот вам наглядное сравнение прокола от EKF P1X на сечение ответвления 1,5мм2-10мм2 и P2X на сечение 2,5мм2-35мм2.



Как видите, размеры зубьев у них существенно отличаются. Равно как и нагрузка, которую могут пропустить через себя подобные зажимы.

Для абонентских проколов она составляет от 50 до 100А (в зависимости от марки).

В аварийных ситуациях при кратковременных КЗ и того больше.



Ошибка №5 – Плохая герметичность

Торцевая часть жилы ответвления должна быть надежно заизолирована герметичным колпачком.



Простая намотка изоленты здесь не допускается.

Провод следует заводить в прокол таким образом, чтобы конец жилы выглядывал на 2-4см наружу.

Есть конструкция зажимов, в которых колпачок не съемный, а непосредственно встроен в корпус.

В таких моделях провод следует заводить во внутрь до упора.

Неудовлетворительная герметизация отвода будет способствовать тому, что жила как насос станет впитывать влагу. Вот наглядное подтверждение этих слов.

Ошибка №6 – Перекос

При монтаже зажима не допускается его перекос относительно жил.



Чаще всего это происходит при затяжке вручную, когда прокол не удерживается специальным держателем.



Большинство «проколов» в нижней части имеют выступы, куда и вставляется держатель.



Поверьте, удержать ровно зажим в руке получается далеко не у всех.

Ошибка №7 – Перетяжка

Затяжку гайки следует производить равномерно, без перекоса ключа.

После срыва калиброванной головки дополнительно подтягивать демонтажную гайку нельзя!

Кто-то думает, что это улучшает контакт. Однако на самом деле это приводит к продавливанию ответвительной жилы на глубину больше расчетной, ослабляя тем самым несущую нагрузку провода.

Ошибка №8 – Затягивание рожковыми ключами

Срывную гайку нужно затягивать накидными, а не рожковыми ключами.

Да, безусловно, можно это сделать и рожковыми, однако здесь на первый план опять встает вопрос перекоса.

В неподходящий момент ключ может сорваться и из-за рывка прокол перекосит, а зубчики вместо углубления в тело изоляции попросту поведет в сторону и сомнет.

Момент срыва головки болта не такой уж и маленький. На некоторых зажимах он даже указан на корпусе (14 Nm – ньютон-метр).

А какая срывная головка лучше – металлическая или из пластика?

Металлическая все-таки более надежная. Это объясняется меньшим разбросом момента срыва.

Особенно это актуально зимой, при отрицательных температурах. Срывной момент у пластика будет гулять в большем диапазоне от заводских параметров.

Соответственно и контакт получится менее качественным.

Торцевые ключи вместо рожковых тоже не всегда удобны. Срывная гайка часто застревает внутри ключа.

Идеальный вариант – это накидные ключи с трещеткой.

С ними зажим и руку не выкручивает, да и приложенное усилие передается перпендикулярно болту, а не через угол.

Кто-то срывает головку даже гайковертом.

Но для этого в первую очередь нужно иметь такой инструмент под рукой.

Ошибка №9 – Срывная гайка

Электрики, которые в первый раз сталкиваются с монтажом СИП и не до конца понимают принципы подключения проводов через прокол, могут вообще оставить срывную гайку на месте.

Да-да, случается и такое (боятся сломать 😊).



Насколько быстро у вас пропадет контакт — зависит от подключаемой нагрузки. Зачастую плохой контакт заканчивается полным выгоранием как самого зажима, так и рядом установленной арматуры.

Ошибка №10 – Повторный монтаж и демонтаж

Демонтаж прокалывающего зажима возможен, а вот повторная его установка недопустима!

Прокалывающие элементы (зубчики) очень сильно деформируются и при повторном подключении попросту не обеспечат хорошего контакта.

Кстати, по поводу демонтажа, хоть это теоретически и разрешено, однако если вам требуется переподключить или заменить ввод, то лучше старый прокол вообще не трогать, а поставить рядом с ним еще один.

Убирая зажим со старого места, вы тем самым нарушаете герметичность и оголяете места проколов.

Через них влага будет проникать в СИП. Для надежного изолирования потребуется специальная герметичная лента, которую не так-то и просто достать.

Ошибка №11 – Два ответвления с одного зажима

Запрещается подключение двух и более ответвлений с помощью одного прокола.



Чаще всего так делают с нулевыми жилами, пытаясь сэкономить, либо при подключении нескольких светильников через один «прокол».

Для таких случаев можно воспользоваться специальными многоразовыми прокалывающими зажимами.



Во всех остальных ситуациях на каждую жилу необходимо ставить отдельный прокол.

Два однофазных ввода – 4 зажима, два трехфазных – 8 зажимов и т.д.

Ошибка №12 – Проколы на СИП-3

Запрещается применение абонентских прокалывающих элементов арматуры 0,4кв на линиях среднего напряжения 6-10кв, выполненных проводом СИП-3.



Зажимы для высоковольтного СИП имеют другую цветовую дифференциацию и усиленную конструкцию зубьев.

Для увеличения нагрузочной способности на СИП-3 применяется сдвоенный прокол.

Ошибка №13 – Работа под напряжением

Подключаться под напряжением данными зажимами можно, но не всеми!

Например, вот такими, которые рассматривались ранее (многоразового использования) – категорически нет.

В проколах иной конструкции верхний болт при закручивании давит на изолированную пластину с шипами. При этом на срывную головку потенциал не передается.

Однако при работе под напряжением следует строго соблюдать требования ТБ. Какие именно, читайте в отдельной статье.

Ошибка №14 – Проколы или орехи

Ранее при дефиците заводских прокалывающих зажимов очень многие соединяли СИП с кабелем (чаще всего на фасаде дома) через старые советские “орехи”.

Делать так нельзя по двум причинам. Во-первых, вы получите не герметичное соединение. Окисление после этого – дело времени.

Во-вторых – постепенное ухудшение контакта. Из-за винтиков с гаечками и периодического нагрева-остывания (max нагрузка-min нагрузка), контакт будет ослабляться.

Один-два раза в год вам придется подниматься наверх и протягивать винтики отверткой.

С заводским проколом СИП, один раз затянул болт, сорвал гайку и забыл про контакт на 40 лет.

Ошибка №15 – Стяжки

Ну и последний “косяк”, который допускают 90% электриков – это отсутствие стяжек.

После монтажа зажима и подключения его на опоре работа считается выполненной, и эл.монтер со спокойной совестью спускается вниз. Однако все забывают одну маленькую вещь – подтянуть и зафиксировать отходящий провод стяжкой к магистральному СИП.

Провода на опоре при ветре раскачиваются из стороны в сторону. То же самое происходит и с отходящим кабелем.

В результате контакт на жиле, заведенной в прокалывающий зажим, от постоянных механических нагрузок ослабевает и отгорает.

Чтобы этого не произошло, вы должны все жилы отходящих проводов сделать единым целым с основной линий.

Это как раз и достигается за счет таких недорогих элементов крепежа как стяжка.
