Атмосферное электричество своими руками: схема, видео, как получить

Многие ученые интересуются атмосферным электричеством. Историки находят на дошедших до нас картинах, гравюрах, а также архитектурных сооружениях следы того, что в не таком далеком прошлом люди им пользовались. Представители технических профессий пытаются объяснить, как и на каком принципе работали эти установки по добыче электричества из атмосферы. Но дальше настольных установок с минимальной мощностью разработки не пошли, а по их убеждениям, этого атмосферного электричества должно с избытком хватать на все нужды всего человечества.

Ответ на эту проблему кроется как раз в концентрации самого этого электричества в атмосфере. Атмосферное электричество прошлого было другим. Примерно за 450 лет наша Земля не только изменила наклон своей оси и приобрела огромный объем соленой воды, но также и потеряла концентрацию атмосферного давления. А так как все взаимозависимо, концентрация атмосферного электричества напрямую зависит от концентрации атмосферы, и сегодня его едва хватает на периодические пробои.

Атмосферное электричество в 18 веке

Первым ученым, который решил серьезно изучать молнию, а заодно и защиту от нее, стал выдающийся американский ученый-дипломат Бенджамин Франклин. В 1750 Франклин опубликовал работу, в которой предложил провести эксперимент – запустить воздушного змея во время грозы. В распоряжении Франклина были довольно простые средства:

  1. Обычный воздушный змей, на крестовине которого был прикреплен железный провод.
  2. Бечевка, с привязанной к ней шелковой лентой и железным ключом.

Он запускал его во время грозы и получил два удивительных результата:

  • Доказал электрическую природу молнии, потому что шелковые края ленты начали топорщиться, из ключа вылетали искры и электризовался железный провод.
  • Впервые открыл громоотвод.

В 1753 году аналогичный эксперимент с молнией проводил Георг Рихман в Санкт-Петербурге. Он стоял на расстоянии всего 30 см от своего прибора, который назывался электрическим указателем и был прототипом электроскопа. Во время грозы возле прибора возник бледно-голубой шар и направился к голове ученого. Прозвучал громкий хлопок, и Рихман упал замертво. Ассистентом ученого в тот день был Соколов, который впоследствии изобразил схему, представленную ниже.

Со времен Франклина и Рихмана приборы для опытов стали более серьезными, но молния продолжает вызывать много вопросов.

Бесплатная энергия из атмосферного электричества

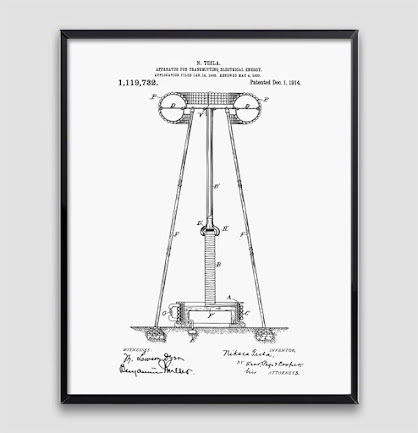

Сейчас существует всего два способа, с помощью которых можно добыть электричество из воздуха – с помощью ветрогенераторов и с помощью полей, которые пронизывают атмосферу. И если ветряные мельницы видели уже многие и примерно представляют, как они работают, и откуда берется энергия, то второй тип приборов вызывает множество вопросов.

Интересные открытия и машины принадлежат двум изобретателям – Джону Серлу и Сергею Годину. И большая часть экспериментов, которые проводят любители у себя дома, основывается на одной из двух схем. Как же этим двум людям удалось получить энергию из воздуха?

Джон Серл утверждает, что ему удалось создать вечный двигатель. В центр своей конструкции он поместил мощный многополюсный магнит, а вокруг него намагниченные ролики. Под действием электромагнитных сил ролики катятся, стараясь обрести стабильное положение, однако центральный магнит устроен так, что ролики никогда этого положения не достигают. Конечно, рано или поздно такая конструкция все равно должна остановиться, если не придумать способ подпитывать ее энергией извне. Во время одного из испытаний машина Серла проработала без остановки два месяца. Учёный утверждал, что ему удалось запатентовать способ подпитки своего прибора прямо от энергии вселенной, которая, как он считал, содержится в каждом кубическом сантиметре пространства. В это трудно поверить, но первую версию своего двигателя Джон Серл запатентовал еще в 1946 году.

Будучи собранным, это устройство приходило в самовращение и вырабатывало электрическую мощность. На Серла мгновенно посыпались заказы от желающих приобрести такую машину, способную черпать энергию из воздуха, однако разбогатеть на своем изобретении ученый не успел. Оборудование из лаборатории вывезли в неизвестном направлении, а его самого посадили в тюрьму по обвинению в краже электричества. Независимый британский суд просто не смог поверить, что всю электроэнергию для освещения своего дома Джон Серл производил сам.

Другой аппарат, внешне похожий на летающую тарелку, был обнаружен в подмосковном дачном поселке, и это первый в мире генератор электричества, которому не требуется топливо. Его изобретатель Сергей Годин уверен, что такого агрегата вполне хватит, чтобы обеспечить электричеством всех своих соседей по даче. Такое устройство, будучи установлено в подвале дома, полностью бы обеспечило большой современный жилой дом электричеством. Физик уверен, что на земле существует субстанция, до сих пор неизвестная современным учёным. Сергей Годин называет это явление эфиром.

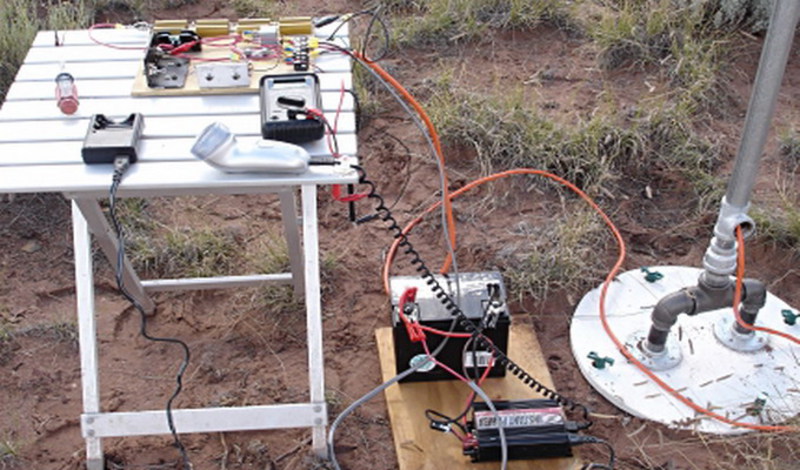

Атмосферное электричество своими руками

По схеме, расположенной ниже, можно провести опыт посерьезней, и повторить эксперимент самого Теслы, собрав миниатюрную катушку.

Саму катушку можно намотать корпус от маркера (диаметр маркера около 25 мм), количество витков должно быть в диапазоне от 700 до 1000, провод с сечением 0,14 мм. Вторичная обмотка должна состоять из 5 витков провода диаметром 1,5 мм. Для первичной обмотки потребуется около 50 м провода. Активный компонент в этом устройстве – это транзистор 2n2222, также имеется резистор и, в общем-то,  это все компоненты, которые входят в эту катушку.

Несмотря на то, что катушка получится маленькой, она все равно сможет выдавать небольшую искру, если вы дотронетесь до нее пальцем, зажечь спичку или заставить лампочку гореть. Наматывать проволоку можно на любой корпус, главное, чтобы в нем не было металлических частей. Не повторяйте ошибку, которую совершают многие. Если хотите сделать ее автономно не засовывайте батарею внутрь корпуса, если внутри находится транзистор, катушка работает нормально и почти не греется, но если бы там была батарея, то магнитное поле, которое создает сам трансформатор Теслы, будет влиять на батарею, и вы выведете из строя транзистор. Чем аккуратнее получится у вас наматывать витки, тем лучше будет результат, а для того, чтобы катушка сохранилась у вас подольше, можно покрыть ее бесцветным лаком для ногтей.

Более серьезные эксперименты требуют больших денежных, временных и силовых затрат, но даже на схеме выглядят впечатляюще.

Наверняка у вас на кухне есть вентиляционный канал, который иногда работает даже в выключенном состоянии, от сквозняка. Его можно использовать для того, чтобы бесплатно осветить комнату. Сделать это можно из подручных материалов, все подробно рассказано в видео:

Схема простой электростанции:

Читайте также:

Атмосферная электростанция мощностью более 100 МВт

Предыдущие проекты

Уже более года назад была запатентована (патент RU2504685С1, опубл.20.01.2014) ветровая электростанция на постоянном воздушном потоке, включающая множество ветроэнергетических установок, содержащих ветровые колеса с электрогенератором, нагревательный элемент и аэродинамическую трубу. Ветровые колеса с электрогенератором расположены в подземных туннелях, соединенных с башней, в которой расположены газовые горелки, создающие постоянный воздушный поток. Башня выполнена из полимерных материалов, снабжена ребрами жесткости в виде обручей и подвешена на тросах к аэростату. На башне в устье аэродинамической трубы смонтирован барабан с лопастями, который, вращаясь под действием горизонтальных потоков воздуха, создает разрежение в верхней части башни. Ветроэнергетическая установка пригодна для установки в труднодоступных местах и обеспечивает возможность бесперебойного получения электроэнергии, а также уменьшение шумовых и вибрационных воздействий на окружающую среду.

Данное техническое решение обладает рядом недостатков:

  • расход энергоресурсов для работы газовых горелок;
  • увеличение веса конструкции при увеличении мощности ветровой электростанции, что снижает надежность крепления и не гарантирует безаварийной работы при сильном ветре;
  • сложность конструкции.

Известен и другой вариант атмосферной электростанции, состоящий из дирижабля, турбоэлектрогенератора, гибкого воздухопровода и электрического кабеля. Устройство работает таким образом: под дирижаблем крепится турбоэлектрогенератор, соединенный с гибким воздухопроводом, который опускается к поверхности земли. Дирижабль поднимается на высоту 110 метров над уровнем моря. Перепад барометрического давления и температуры воздуха на разных высотах, где размещаются концы воздухопровода, обусловит перетекание воздушных масс от места с более высоким давлением и температурой воздуха к месту с более низким давлением и температурой. Таким образом турбоэлектрогенератор для работы получает равномерный воздушный поток, а по электрическому кабелю потребителям передается электрический ток. (Газета «Зеркало недели. Украина №23, от 15 июня 2007г.»)

Недостатки у этого технического решения аналогичны перечисленным выше:

  • малая мощность;
  • увеличение веса конструкции при условии увеличения мощности атмосферной электростанции, что снижает надежность крепления и не гарантирует безаварийной работы при сильном ветре;
  • сложность конструкции.

Проект Виктора Фёдорова

Автор патента на полезную модель №143833 Виктор Фёдоров предлагает решение, которое призвано устранить отмеченные недостатки и повысить мощность атмосферной электростанции, надежность ее установки и эксплуатации, упростить конструкцию. Суть предложения сводится к тому, что ветроэнергетическая установка размещается стационарно у подножия горного склона, а воздухопровод, соединенный с ветроэнергетической установкой, проложен по горному склону на фундаментных опорах от подножия к вершине.

Этим достигается то, что атмосферная электростанция работает на постоянном воздушном потоке, созданном разностью барометрического давления воздуха в силу разности высот между входом и выходом воздушного потока.

В такой конструкции достигается:

  • повышение мощности атмосферной электростанции за счет увеличения разности высот между входом и выходом воздушного потока;
  • упрощение конструкции, так как в ней нет дирижабля;
  • повышение надежности установки и эксплуатации атмосферной электростанции, так как ветроэнергетическая установка и воздухопровод установлены стационарно на фундаментных опорах.

Сущность полезной модели поясняется следующими рисунками.

На рис. 1 представлен общий вид атмосферной электростанции сбоку; на рис. 2- вид на электростанцию в сторону подъема горного склона.

Обозначения на рисунках:
1- Ветровое колесо, 2- воздухопровод, 3- фундаментные опоры ветроэнергетической установки, 4- поверхность горного склона, 5- диффузор, 6- электрогенераторы, 7- редукторы, 8- фундаментные опоры воздухопровода.

Работает атмосферная электростанция следующим образом:

Атмосферный воздух в силу более высокого давления внизу стремится вверх по воздухопроводу, поступая через диффузор 5 на лопасти ветрового колеса 1 и вращая его силой своего потока. Вал ветрового колеса передает усилие вращения на вал электрогенераторов 6 через редукторы 7. Электрогенераторы, набрав рабочую угловую скорость, выдают электроэнергию, которая поступает к потребителю. Ветроэнергетическая установка смонтирована у подножия горного склона на фундаментных опорах 3 и соединена с входным отверстием воздухопровода, который проложен по горному склону 4 вверх от подножия к вершине на фундаментных опорах 8 по наиболее удобному для монтажа маршруту.

Фундаментные опоры воздухопровода — это вбитые в грунт металлические штыри с приваренными к ним при монтаже ложементами, обхватывающими воздухопровод по внешнему диаметру. Воздухопровод собран из отрезков облегченных труб с ребрами жесткости и крепится в ложементах при монтаже винтами. Отрезки труб соединяются встык и фиксируются стягивающими хомутами через уплотнительные прокладки.

Воздухопровод оканчивается на несколько метров выше вершины горного склона. Окончание воздухопровода может быть изогнутым с изменением направления в противоположную сторону приблизительно на 150 градусов с целью исключения попадания посторонних предметов внутрь, а само выходное отверстие может быть перекрыто металлической решеткой.

К корпусу ветрового колеса на входе воздушного потока прикреплен диффузор с установленной на нем металлической решеткой и заслонкой, регулирующей силу действия движущегося воздушного потока, и перекрывающей его движение полностью.

Ветроэнергетическая установка может быть соединена с закрытым строением (на чертежах не изображено), выполненным из звукоизолирующих материалов и имеющим открытые проемы с установленными в них фильтрами или москитными сетками.

По мнению автора патента В.Фёдорова, установить атмосферную электростанцию на горном склоне высотой до 3000 метров при диаметре воздуховода до 2 метров вполне возможно и ее мощность может превышать 100 Мвт. Это будет достойная замена атомным и гидроэлектростанциям. Ее преимущества: экологическая безопасность, надежность в эксплуатации, простота конструкции.

Автор изобретения не имеет средств для реализации своего проекта и хотел бы найти покупателя на патент. Связаться с В.Фёдоровым можно по электронной почте: [email protected]

Простая тепловая электростанция своими руками

Как с помощью свечки зарядить сотовый телефон? Очень просто - для этого можно собрать простейшую тепловую электростанцию всего из нескольких очень доступных элементов.
Вещица эта довольно крутая, её можно взять с собой в поход или на рыбалку и в любой ситуации иметь возможность зарядить мобильное устройство, будь-то телефон или планшет.
В отличии от Power Bank этот генератор не имеет ограничения и может работать постоянно. В качестве источника тепла можно использовать не только свечу, но и щепки дров или бумагу.



Детали тепловой электростанции



Изготовление теплогенератора своими руками


Первое что нужно сделать это найти консервную банку. Отрезать у неё дно и по всей боковой поверхности просверлить множественные мелкие отверстия. Большие отверстия делать не стоит, иначе в ветреную погоду огонь будет тухнуть от сильного ветра.

Затем, ножницами по металлу вырезаем окно для свечки внизу банки.


Обязательно после отрезки зачищаем острые края напильником или надфилем.

Вот само сердце теплового генератора - элемент Пельтье. Он будет вырабатывать ток при разности температуры его поверхностей. То есть, одну сторону мы будем нагревать свечкой, а вторую будем охлаждать радиатором от компьютера.

Чтобы обеспечить надежную передачу тепла элементу Пельтье, нанесем на его стороны теплопроводящую мазь.

Мажем тонким слоем одну сторону.

Прикладываем к банке.

Мажем вторую сторону

Чтобы в периоде эксплуатации провода не поплавились о раскаленную банку, необходимо одеть стекловолоконные отрезки трубки - кембрики.

И уже сверху устанавливаем радиатор от процессора компьютера. Кулера с верху не будет, все будет охлаждаться естественно. Тем более на природе небольшой ветерок сделает свое дело.

Элемент Пельтье вырабатывает не большое напряжение, около вольта, но зато сила тока у него имеет достаточное значение для наших целей. Поэтому для того, чтобы обменять значения на нужные нам мы будем использовать повышающий преобразователь, который повысит и стабилизирует выходное напряжение до 5 В.

Припаиваем вывода элемента ко входу преобразователя.

На выходе преобразователя уже стоит USB розетка для подключения, поэтому больше ничего паять не нужно.

Проверка теплового генератора


Зажигаем свечку.

Вставляем в наш реактор)).

Пробуем зарядить мобильный телефон. Через несколько секунд напряжение достигло уровня.


И зарядка телефона началась.

Тепловая электростанция отлично справляется со своим делом - выработка электричества.

При желании можно добавить и вентилятор, подключив его к выходу преобразователя. Пяти вольт хватит, чтобы раскрутить и двенадцати вольтовый кулер.
Для надежности банку с радиатором можно скрепить между собой тонкой проволокой или же тонкими длинными болтами, предварительно просверлив отверстия и там и там.

Заключение


Вот у нас часто отключают свет дома. И когда это происходит, я достаю тепловой генератор. Он дает электричество и свет от свечи, убивая сразу двух зайцев. Ну а если света недостаточно к USB можно подключить и мини LED лампу. Радует ещё то, что данное устройство всегда готово к работе, а по сему, неожиданных неприятностей быть не может.

Смотрите видео


Электростанция своими руками, видео - Ремонт220

Автор Фома Бахтин На чтение 4 мин. Просмотров 2.3k. Опубликовано Обновлено

В условиях удаленности от централизованной системы электроснабжения (на даче, за городом) необходимость в поиске подходящего источника электрической энергии приводит к рассмотрению вариантов постройки электростанции своими руками. Чаще всего при этом рассматриваются проекты экологических электростанций, источником энергии которых являются природные факторы. К таким электростанциям относят ветряные, солнечные и водяные. Предлагаемые в продаже подобные агрегаты, как правило, имеют слишком высокую стоимость и не всегда удовлетворяют требованиям конкретной ситуации со стороны потребителей электроэнергии.

Немаловажным минусом покупных электростанций является необходимость единовременно затратить довольно значительные денежные средства, что не всегда реализуемо. В то же время электростанция своими руками – это проект, который можно создавать постепенно, затраты на него растягиваются во времени, а результат от ее работы можно ощутить с проверкой на практических примерах. Важно понимать, что каким бы ни был источник энергии (солнце, ветер или вода), самодельная электростанция в любом случае должна иметь в своем составе аккумуляторный накопитель электрической энергии и электронную систему, управляющую работой электроэнергетического комплекса.

Ветряная электростанция для дома своими руками

Для того, чтобы создать ветряную электростанцию своими руками, необходимо сконструировать ветродвигательную установку, присоединить к ней электрический генератор и подключить его выход к системе управления накоплением и расходованием электроэнергии. В качестве ветродвигательной установки чаще всего рассматривают варианты с горизонтальным и вертикальным вращением ротора ветряной электростанции. Конструктивно вариант вертикальной оси вращения ротора представляется более реализуемым из-за простоты конструкции. Она представляет собой вал, на котором крепятся параллельные ему лопасти.

Каждая лопасть – это кусок листового материала (сталь, дюралюминий, многослойная лакированная фанера и т.п.), изогнутый по дуге так, что бы получилось подобие крыла. Оно имеет прямоугольную форму и крепится к валу длинной стороной параллельно оси его вращения. На валу может быть несколько таких лопастей. В более сложных конструкциях ветровых электростанций предусматривается механизм изменения углового положения лопастей. Это позволяет регулировать воздушное сопротивление агрегата и минимизировать его в случае возникновения слишком сильного ветра (чтобы избежать разрушения конструкции).



Солнечная электростанция для дома своими руками

Конструкция самодельньной солнечной электростанции, построенной своими руками, представляет собой сочетание самодельной солнечной батареи и системы накопления и расходования электроэнергии. В такой электростанции наиболее дорогостоящей частью является набор солнечных элементов, которые необходимо поместить в защитный поддон. После соединения солнечной панели с аккумулирующей системой остается правильно установить и ориентировать фотопанели.

В некоторых конструкциях солнечных панелей для этого предусматриваются специальные стойки, позволяющие регулировать угол наклона панели и фиксировать азимутальную ее ориентацию. Это позволяет обеспечить максимальность количества получаемой электроэнергии в зависимости от положения солнца.

Водяная электростанция своими руками

Безусловным достоинством водной самодельной электростанции как на видео является независимость выработки ею электроэнергии от наличия благоприятных природных погодных факторов – ветра и солнца. Вода в реке или ручье течет круглые сутки, а в некоторых местах – в течение всего года. Соответственно получение электроэнергии имеет более стабильный характер, определяемый, главным образом, перепадом высоты воды. Впрочем, это не избавляет от необходимости включения в состав водной электростанции системы накопления вырабатываемой электроэнергии, компенсирующей изменения величины потребляемого тока (днем он может быть больше, а ночью – меньше).

БКак и в варианте ветряного энергоагрегата, в состав гидроэлектростанции входит лопастная установка, электрогенератор и конструкция, объединяющая все эти устройства в одну систему. В качестве электрогенератора можно использовать соответствующий узел от легкового или грузового автомобиля в комплексе с его электрической обвязкой.

Мы искренне надеемся, что наша статья с видео помогла вам ответить на вопрос, как сделать домашнюю электростанцию своими руками.

✅Бюджетная мощная Солнечная Электростанция из доступных элементов своими руками


Домашняя электростанция своими руками. Часть 1.


Самодельная электростанция » Полезные самоделки

Поговорим о простейшей электростанции, в которой используется генератор от старого легкового автомобиля (например, типа Г-12), который сможет обеспечить питанием 3. ..5 аварийных электроламп напряжением 12 В, размещенных в нескольких помещениях. К тому же, если вы смонтируете простой преобразователь на двух транзисторах, то 12 В постоянного тока превратите в 220 В переменного. Мощности такого преобразователя вполне достаточно для питания небольшого полупроводникового телевизора и одной осветительной лампочки, кроме того, такая электростанция окажется полезна для подзарядки аккумуляторов.

Работает агрегат следующим образом. Бензиновый двигатель УМУ, закрепленный на специальной станине, через цепную передачу с передаточным соотношением 1:1 вращает промежуточный вал, на котором закреплен шкив клиноременной передачи. Для устойчивой работы генератора при токе полной нагрузки 20 А якорь должен вращаться с частотой 1600 оборотов в минуту. Поэтому в клиноременной передаче соотношение диаметров шкивов должно быть не менее 1:4, то есть на промежуточном валу УМУ находится шкив большего диаметра, а на якоре генератора - меньшего. Выработанное постоянное напряжение 12 В подается через предохранители и выключатель в кабель и на преобразователь переменного тока. На конце кабеля питания имеется двухштырьковый разъем для подключения в аварийную сеть дома, а от преобразователя идет отдельный шнур, заканчивающийся обычной "переноской" с двумя стандартными розетками. Преобразователь электростанции смонтирован в кожухе и закреплен на станине отдельным блоком.

Рис. 1. Общий вид электростанции:
1 - генератор; 2 - кронштейн крепления генератора; 3 - рама УМУ; 4 - площадка крепления вентилятора; 5 - оградительная сетка; 6 - станина; 7 - кабель генератора 12

На станине электростанции предусмотрено крепежное место для кронштейна принудительного воздушного охлаждения двигателя.
Работу начните с подбора шкива промежуточного вала. Его диаметр должен быть в пределах 380... 400 мм. Только после этого вы можете вытачивать на токарном станке промежуточный вал.

Станина агрегата (рис. 2) трубчатая Н-образная, приваренная к двум горизонтальным опорам. Стальные трубы диаметром 30...35 мм нарежьте ножовкой по металлу и сварите с горизонтальными опорами газовой или электросваркой. Затем из листовой стали толщиной 2,5...3 мм изготовьте шесть штук "косынок" жесткости и площадку для крепления нижнего фланца рамы УМУ. Эти детали приварите к станине. Далее закрепите четырьмя болтами М8 раму УМУ к площадке.

Рис. 2. Станина:
1 - опора; 2 - косынка жесткости; 3 - вертикальная стойка; 4 - кронштейн генератора; 5 - площадка крепления нижнего фланца УМУ; 6 - балка станины; 7 - угловой фланец; 8 - площадка для крепления вентилятора

Из той же листовой стали изготовьте передний угловой фланец и кронштейн генератора станины. Закрепите их болтами М8 к раме УМУ и после этого приварите сваркой к вертикальным стойкам.

В последнюю очередь приварите площадку для крепления кронштейна вентилятора принудительного охлаждения.
На рисунке показан один из способов крепления ножек на опоры. Эти места сделайте так, как сочтете удобным; возможно, вас больше устроят не ножки, а колеса для перемещения агрегата.

Рис. 3. Детали станины:
А - определяется при установке рамы УМУ на станину, 1 - угловой фланец; 2 - кронштейн генератора; 3 - площадка крепления нижнего фланца УМУ; 4 - площадка крепления вентилятора.

Сборка электростанции ничем особенным не отличается, ее можно производить в любом произвольном порядке, поэтому уделим особое внимание преобразователю.


Он представляет собой двухтактный генератор (мультивибратор) с трансформаторной связью. Собран он на двух транзисторах, включенных по схеме с общим эмиттером и трансформатором. Напряжение, снимаемое с делителя напряжения R1 и R2, задает смещение на базах обоих транзисторов.

В результате действия положительной обратной связи через базовую обмотку трансформатора мультивибратор запускается и начинает генерировать прямоугольные импульсы с частотой несколько кГц. Именно поэтому от генератора ни в коем случае нельзя питать приборы, рассчитанные на частоту 50 Гц, например, холодильник или ламповый телевизор. Импульсное напряжение повышается обмоткой WIII трансформатора до амплитуды 220 В.

Так как трансформатор работает на достаточно высоких частотах, чтобы потери мощности на транзисторах и в сердечнике были минимальными, желательно подобрать для сердечника материал с прямоугольной или почти прямоугольной петлей гистерезиса, например, пермалой 50НП, 65НП, 34НКНП, 79НН. Использование феррита в данном случае не оправдано, так как частота генератора (мультивибратора) значительно ниже 50 кГц.

Сердечник желательно использовать типа ШЛ 12х16... ШЛ 12х25. каркас из прессованного электрокартона или гетинакса толщиной 0,5... 0,8 мм. Обмотки WI - 62 (31+31) витка, намотанного проводом ПЭВ-1 диаметром 1,2 мм, WII 16 (8+8) витков ПЭВ-2 диаметром 0,23 мм. Между ними прокладывается изоляция - один-два слоя лакоткани или фторопласта. Последней намотайте повышающую обмотку W III - 575 витков проводом ПЭВ-2 диаметром 0,23.


Рис. 4. Промежуточный вал:
1 - рама УМУ; 2 - промежуточная звездочка; 3 - шкив; 4 - шпонка; 5 - промежуточная ось УМУ.

Транзисторы установите на радиаторах площадью 60...100 см2. Монтаж навесной, на плате толщиной 2,5...4 мм.
Транзисторы VT1 и VT2 - типа КТ 827 в металлическом корпусе. Индекс значения не имеет. Желательно подобрать их по коэффициенту усиления по току. Конденсатор - К53-1, резисторы типа МЛТ-5 или ТВО.

Рис. 5. Принципиальная схема преобразователя.

Правильно собранная схема начинает работать сразу, без предварительной настройки. При подаче напряжения питания трансформатор должен сразу запищать. Если писка нет, то поменяйте местами крайние выводы обмоток WI и WII.
Еще раз напомним. Использовать преобразователь для бытовой техники с двигателями (холодильники, миксеры, дрели и т.п.) НЕЛЬЗЯ, так как они рассчитаны на работу от переменного напряжения с частотой 50 Гц.

Водяная топливная ячейка Мейера — схема, возможность сделать своими руками

«Топливная ячейка» и «Машина на воде» Стэнли Мейера

Как и о всякой технологии, способной перевернуть мир, о ячейке Стэнли Мейера (или водном топливном элементе) говорят до сих пор. Одни уверяют о ней почти как о вечном двигателе, другие утверждают, что это мошенничество чистой воды. Кое кто даже пророчил создателю этого чуда Нобелевскую премию. А ряд судебных разбирательств и таинственная смерть Мейера только подлили масло в огонь сомнений.

Стэнли Мейер со своим багги

Так что же на самом деле изобрел Стэнли Мейер? Известно следующее: в 1980 году американским изобретателем Стэнли Алленом Мейером для показа публике и журналистам был представлен легкий вездеход – багги. Казалось бы, обычное дело, но его багги ездил не на бензине, а на воде. Причем эффективность двигателя была такова, что на четыре с лишним тысячи км (от Нью-Йорка до Лос-Анджелеса) потребовалось бы всего восемьдесят три литра воды.

Двигатель от водного автомобиля Стэнли Мейера. За основу был взят обыкновенный двигатель Volkswagen

Конечно, целиком конструкцию супердвигателя изобретатель не разглашал. Первоначально Мейер говорил о водных инжекторах вместо свечей, которые и позволяли получать энергию из вода. Затем, неохотно, поведал о созданной им водной ячейке – главном компоненте двигателя. Ячейка позволяла получать водород и кислород из воды, и использовать водород как топливо.

Схема из патента Мейера

И, хотя многие сразу стали говорить про «изобретение» Стэнли Мейером давно и хорошо известного электролизера, устройству Мейера требовалось гораздо меньше энергии для расщепления воды. Фактически его устройство могло само обеспечивать себя энергией – только подливай воду. Не обращая внимания на критику оппонентов, Стэнли Мейер запатентовал свое изобретение и стал искать инвестиции, для дальнейших разработок. И нашел их!

Интервью Стэнли Мейера (можно найти в Интернете)

Слухи и недосказанность вокруг изобретения «водных топливных ячеек» изобретатель поддерживал тем, что не разрешал испытания и исследования их независимыми инспекторами и техниками, мотивируя о том, что все экспертизы пройдены на этапе патентования. Именно поэтому загадка «ячеек» так и осталась загадкой.

В 1996 году два инвестора Мейера подали на него в суд Огайо, который изобретатель проиграл. И чудо-багги и «топливная ячейка» были признаны фальшивками. Принципом получения водорода был признан в разрушении полярных связей в молекуле воды с помощью СВЧ-излучения. Но Стэнли продолжал работать до 1998 года, когда его смерть снова не всколыхнула американские газеты.

Официально – он умер от церебральной аневризмы. Но брат изобретателя рассказал другую историю. «Во время ужина с инвесторами из Бельгии, Стэнли сделал глоток клюквенного сока. Затем он схватил его за шею, выскочил из двери, упал на колени и его вырвало. Я выбежал на улицу и спросил его: «Что случилось?» Он сказал: «Они отравили меня». Это было его последним заявлением.

Хотя остались чертежи и патент Мейера, пока никто достоверно не смог повторить его работу… Или смог, но не хочет делиться этим с миром.

О водородной ячейке Мейера

Если вы сделали и испытали вышеописанную конструкцию, то по горению пламени на конце иглы наверняка заметили, что производительность установки чрезвычайно низкая. Чтобы получить больше гремучего газа, нужно изготовить более серьезное устройство, называемое ячейкой Стэнли Мейера в честь изобретателя.

Принцип действия ячейки тоже основан на электролизе, только анод и катод выполнены в виде трубок, вставляющихся одна в другую. Напряжение подается от генератора импульсов через две резонансные катушки, что позволяет снизить потребляемый ток и увеличить производительность водородного генератора. Электронная схема устройства представлена на рисунке:

Для изготовления ячейки Мейера потребуется:

  • цилиндрический корпус из пластмассы или оргстекла, умельцы нередко используют водопроводный фильтр с крышкой и патрубками;
  • трубки из нержавеющей стали диаметром 15 и 20 мм длиной 97 мм;
  • провода, изоляторы.

Нержавеющие трубки крепятся к основанию из диэлектрика, к ним припаиваются провода, подключаемые к генератору. Ячейка состоит из 9 или 11 трубок, помещенных в пластиковый либо плексигласовый корпус, как показано на фото.

Соединение элементов производится по всем известной в интернете схеме, куда входит электронный блок, ячейка Мейера и гидрозатвор (техническое название – бабблер). В целях безопасности система снабжена датчиками критического давления и уровня воды. По отзывам домашних умельцев, подобная водородная установка потребляет ток порядка 1 ампера при напряжении 12 В и обладает достаточной производительностью, хотя точные цифры отсутствуют.

Схема водяной топливной ячейки Мейера

Экология познания. Наука и техника: Ячейка Мейера – устройство, расходующее малое количество электрической энергии, и производящее из обыкновенной воды большое количество водородно-кислородной смеси (газ Брауна).

Очевидно, что изобретатель из США Стэнли Мэйер разработал электрическую ячейку, которая позволяет разделять обыкновенную водопроводную воду на водород и кислород с гораздо меньшей затратой энергии, чем требуется при обычном электролизе.

Демонстрации проводились и прежде профессором Michael Laughton, Dean из Engineering при Колледже Королевы Mary, Лондон, Адмирал Сэр Anthony Griffin, бывший командующий британским Флотом, и Д-ром Keith Hindley, английским химиком-исследователем. Ячейка Мэйер, сделанная дома изобретателем в Grove City, Огайо, производила гораздо больше водородо-кислородной смеси, чем могло ожидаться при простом электролизе.
В то время как обычный элекролиз воды требует тока, измеряемого в амперах, ячейка Мэйер производит тот же эффект при милиамперах. Более того, обыкновенная водопроводная вода требует добавления электролита, например, серной кислоты, для увеличения проводимости; ячейка Мэйер действует при огромной производительности с чистой водой.
Согласно очевидцам, самым поразительным аспектом клетки Мэйер было то, что она оставалась холодной даже после часов производства газа.
Эксперименты Мэйера, которые он счел возможными представить к патентованию, заслужили серию патентов США, представленные под Секцией 101. Представление патента под этой секцией зависит от успешной демонстрации изобретения Патентному Рецензионному Комитету.
Клетка Мэйера имеет много общего с электролитической ячейкой, за исключением того, что она работает при высоком потенциале и низком токе лучше, чем другие методы. Конструкция проста. Электроды — отсылаем заинтересовавшихся к Мэйеру — сделаны из параллельных пластин нержавеющей стали, образующие либо плоскую, либо концентрическую конструкцию. Выход газа зависит обратно пропорционально расстоянию между ними; предлагаемое патентом расстояние 1. 5 мм дает хороший результат.
Значительные отличия заключаются в питании ячейки. Мэйер использует внешнюю индуктивность, которая образует колебательный контур с емкостью ячейки, — чистая вода, по-видимому, обладает диэлектрической проницаемостью около 81, — чтобы создать параллельную резонансную схему. Она возбуждается мощным импульсным генератором, который вместе с емкостью ячейки и выпрямительным диодом составляет схему накачки. Высокая частота импульсов производит ступенчато поднимающийся потенциал на электродах ячейки до тех пор, пока не достигаеся точка, где молекула воды распадается и возникает кратковременный импульс тока. Схема измерения тока питания выявляет этот скачок и запирает источник импульсов на несколько циклов, позволяя воде восстановиться.
Химик-исследователь Keith Hindley предлагает следующее описание демонстрации ячейки Мэйера: «После дня презентаций, Griffin комитет засвидетельствовал ряд важных свойств WFC (водяная топливная ячейка, как назвал ее изобретатель).

Группа очевидцев независимых научных наблюдателей Великобритании свидетельствовала что американский изобретатель, Стэнли Мэйер, успешно разлагает обыкновенную водопроводную воду на составляющие элементы посредством комбинации высоковольтных импульсов, при среднем потреблении тока, измеряемого всего лишь милиамперами. Зафиксированный выход газа был достаточным, чтобы показать водородно-кислородное пламя, которое мгновенно плавило сталь.

По сравнению с обычным сильноточным электролизом, очевидцы констатировали отсутствие какого-либо нагревания ячейки. Мэйер отказался прокомменировать подробности, которые бы позволили ученым воспроизвести и оценить его «водяную ячейку». Однако, он представил достаточно детальное описание американскому Патентному Бюро, чтобы убедить их, что он может обосновать его заявку на изобретение.
Одна демонстрационная ячейка была снабжена двумя параллельными электродами возбуждения. После наполнения водопроводной водой, электроды генерировали газ при очень низких уровнях тока — не больше, чем десятые доли ампера, и даже милиамперы, как заявляет Мэйер, — выход газа увеличивался, когда элекроды сдвигались более близко, и уменьшался, когда они отодвигались. Потенциал в импульсе достигал десятков тысяч вольт.
Вторая ячейка содержала 9 ячеек с двойными трубками из нержавеющей стали и производила намного больше газа. Была сделана серия фотографий, показывающая производство газа при милиамперном уровне. Когда напряжение было доведено до предельного, газ выходил в очень впечатляющем количестве.
«Мы обратили внимание, что вода вверху ячейки медленно стала окрашиваться от бледно-кремового до темно-коричневого цвета, мы почти уверены в влиянии хлора в сильно хлорированной водопроводной воде на трубки из нержавеющей стали, использованные для возбуждения».
Он продемонстрировал производство газа при уровнях милиампер и киловольт.
«Самое замечательное наблюдение — это то, что WFC и все его металлические трубки остались совершенно холодные на ощупь, даже после более чем 20 минут работы. «Раскалывающий молекулы» механизм развивает исключительно мало тепла по сравнению с элекролизом, где элекролит нагревается быстро.»

Результат позволяет рассмотреть эффективное и управляемое производство газа, которое быстро возникает, и безопасно в функционировании. Мы ясно увидели, как увеличение и уменьшение потенциала используется, чтобы управлять производством газа. Мы увидели, как поток газа прекращался и начинался вновь, соответственно когда напряжение на входе было выключено и вновь включено.»
«После часов обсуждения между собой, мы заключили, что Steve Мэйер явился, чтобы изобрести совершенно новый метод для разложения воды, которая обнаруживала некоторые черты классического элекролиза. Это подтверждается тем, что его устройства, реально работающие, взятые из его коллекции, удостоверены американскими патентами на разные части WFC системы. Так как они были представлены под Секцией 101 Патентным Бюро США, аппаратура, включенная в патентах, проверена экспериментально экспертами американского Патентного Бюро, их вторыми экспертами и все заявления были установлены.
» Основной WFC подвергался трехлетнему испытанию. Это подняло предоставленные патенты до уровня независимого, критического, научного и инженерного подтверждения того, что устройства фактически работают, как описано. »
Практическая демонстрация ячейки Мэйер’а является существенно более убедительной, чем псевдо-научный жаргон, который использован для объяснения. Изобретатель лично говорил об искажении и поляризации молекулы воды, приводящему к самостоятельному разрыву связи под действием градиента электрического поля, резонанса в пределах молекулы, который усиливает эффект.
Не считая обильного выделения кислорода и водорода и минимального нагревания ячейки, очевидцы также сообщают, что вода в внутри ячейки исчезает быстро, переходя в ее составные части в виде аэрозоли из огромного количества крошечных пузырей, покрывающих поверхность ячейки.
Мэйер заявил, что у него работает конвертер водородно-кислородной смеси в течение последних 4 лет, использующий цепочку из 6 цилиндрических ячеек. Он также заявил, что фотонное стимулирование пространства реактора светом лазера посредством оптоволокна увеличивает производство газа.

Дополнительные данные по водородной ячейке Мейера. Подключение.

Как упоминалось ранее, абсолютно очевидно принять все возможные меры предосторожности. «Гидрокси» газ производимый ячейкой – это смесь водорода и кислорода, смешанных в идеальной пропорции для рекомбинации в воду. Скорость фронта горения смеси в 1000 раз выше, чем скорость фронта горения паров бензина. Стандартные устройства часто просто не работают. Самое лучшее устройство защиты – бабблер (водный затвор). Он прост, легок в изготовлении и обслуживании. Высота водного столба е менее 150мм.

В идеале бабблер должен иметь плотно закрывающуюся крышку, если газ внутри загорится ее должно мгновенно сорвать. Некоторые люди между бабблером и кейсом ставят специальный вентиль – отсекатель, предотвращающий попадание большого давления обратно в ячейку.

Если вы намереваетесь использовать с двигателем внутреннего сгорания, тщательно отрегулируйте зажигание (Смотрите дополнительный материал).

Электронная схема для насоса не критична. Подойдет любая, которая включает насос , когда вода не достигает датчика и выключает когда достигает .

Вполне подойдет данная схема:

Если вы хотите использовать установку для отопления или приготовления пищи, имеется проблема. Водород горит с температурой, которую не выдерживает ни один металл. Стэн Мэйер решил эту проблему и запатентовал решение. Данное описание поможет вам преодолеть эти трудности:

Газ 72 попадает в горелку через вентиль 35. Горящий газ поднимается по вертикальной трубе 63 и затягивает за собой наружный воздух через отверстия 70 и 13, которые имеют скользящую крышку для контроля подачи. В чашке 40 собирается некоторое количество сгоревшего газа и возвращается назад через трубу 45 и смешивается с горящими газами в колонке горения. Регулировка подачи сгоревшего газа – вентиль 42. Большое количество сгоревшего газа (водяного пара) подается назад, что понижает температуру горения. Электрическое зажигание 20 упрощает розжиг.

Настройка ячейки.

Выключите первый генератор 555. Отрегулируйте частоту второго генератора по максимальному выходу газа. Дэйв Лоутон нашел, что на его ячейке Мэйера резонансные точки были около 3кГц и 6кГц.

Включите первый генератор 555. Отрегулируйте по максимальному выходу газа. Регулировку производимого объема газа можно регулировать широтой импульса.

Схема превышает максимум эффективности по Фарадею на 300%. Дальнейшие эксперименты показали, что индукторы, используемые Стэнли Мэйером играют важную роль в дальнейшем повышении эффективности. Дэйв Лоутон предложил добавить два индуктора по 100 витков эмалированного медного провода 22 SWG (21 AWG) (это диаметр примерно 0.6- 0.7мм) на ферритовом стержне диаметром 9 мм и длиной 25мм. Улучшенная схема:

Ферритовый стержень тот же (диаметр 9мм, длина 25мм.), провод тоже. Намотка бифилярная. Использовать ферритовое кольцо – наилучшее возможное решение. Трансформатор с бифилярной намоткой также может быть намотан на любой ферритовый стержень любого диаметра и длины (по обновленным данным).

Дальнейшее развитие системы:

Когда мы производим гидрокси газ из воды, невозможно превысить Фарадеевский максимум без притока дополнительной энергии извне. Поскольку ячейка остается холодной, имеется большой объем производимого газа, что указывает на наличие этого эффекта. Сама идея захвата энергии из окружающего пространства базируется на очень коротком импульсе с идеальной, очень крутой характеристикой подъема и спада формы импульса. Эта дополнительная энергия называется «холодным электричеством», поскольку имеет характеристики отличные от обычного электричества. При прохождении через проводник последний нагревается и на нем «теряется» часть энергии в виде тепла. У холодного электричества противоположный эффект: проводник охлаждается в результате притока энергии извне. Ниже дано дальнейшее улучшение схемы. Заметьте, лампочка 12 вольт 10 Ватт ярко светится, ток потребления остался прежним, выход гидрокси не уменьшился!

Диоды Зенера 150 Вольт 10 Ватт- защита транзистора от пробоя на случай короткого замыкания

Преимущества газа Брауна как источника энергии

  • Вода, из которой получают HHO, является одним из наиболее распространённых веществ на нашей планете.
  • При сгорании этого вида топлива образуется водяной пар, который можно обратно конденсировать в жидкость и повторно использовать в качестве сырья.
  • В процессе сжигания гремучего газа не образуется никаких побочных продуктов, кроме воды. Можно сказать, что нет более экологичного вида топлива, чем газ Брауна.
  • При эксплуатации водородной отопительной установки выделяется водяной пар в количестве, достаточном для поддержания влажности в помещении на комфортном уровне.

Область применения

Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны. При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

  • Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
  • Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
  • Снижение токсичности и повышение эффективности старых котельных.
  • Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
  • Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
  • Разработка принципиально новых, мощных и экологичных силовых установок.

Генератор водорода, построенный с использованием «Технологии водяных топливных ячеек» С. Мейера (а именно так назывался его трактат) можно купить — их изготовлением занимается множество компаний в США, Китае, Болгарии и других странах. Мы же предлагаем изготовить водородный генератор самостоятельно.

Инструкция: как сделать водородный генератор своими руками

Для изготовления топливной ячейки возьмём наиболее совершенную «сухую» схему электролизёра с использованием электродов в виде пластин из нержавеющей стали. Представленная ниже инструкция демонстрирует процесс создания водородного генератора от «А» до «Я», поэтому лучше придерживаться очерёдности действий.

Схема топливной ячейки «сухого» типа

  1. Изготовление корпуса топливной ячейки. В качестве боковых стенок каркаса выступают пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Надо понимать, что размер аппарата напрямую влияет на его производительность, однако, и затраты на получение HHO будут выше. Для изготовления топливной ячейки оптимальными будут габариты устройства от 150х150 мм до 250х250 мм.
  2. В каждой из пластин просверливают отверстие под входной (выходной) штуцер для воды. Кроме того, потребуется сверление в боковой стенке для выхода газа и четыре отверстия по углам для соединения элементов реактора между собой.
  3. Воспользовавшись угловой шлифовальной машиной, из листа нержавеющей стали марки 316L вырезают пластины электродов. Их размеры должны быть меньше габаритов боковых стенок на 10 – 20 мм. Кроме того, изготавливая каждую деталь, необходимо оставлять небольшую контактную площадку в одном из углов. Это понадобится для соединения отрицательных и положительных электродов в группы перед их подключением к питающему напряжению.
  4. Для того чтобы получать достаточное количество HHO, нержавейку надо обработать мелкой наждачной бумагой с обеих сторон.
  5. В каждой из пластин сверлят два отверстия: сверлом диаметром 6 — 7 мм — для подачи воды в пространство между электродами и толщиной 8 — 10 мм — для отвода газа Брауна. Точки сверлений рассчитывают с учётом мест установки соответствующих подводящих и выходного патрубков.



  6. Начинают сборку генератора. Для этого в оргалитовые стенки устанавливают штуцеры подачи воды и отбора газа. Места их присоединений тщательно герметизируют при помощи автомобильного или сантехнического герметика.
  7. После этого в одну из прозрачных корпусных деталей устанавливают шпильки, после чего начинают укладку электродов.

    Обратите внимание: плоскость пластинчатых электродов должна быть ровной, иначе элементы с разноимёнными зарядами будут касаться, вызывая короткое замыкание!

  8. Пластины нержавеющей стали отделяют от боковых поверхностей реактора при помощи уплотнительных колец, которые можно сделать из силикона, паронита или другого материала. Важно только, чтобы его толщина не превышала 1 мм. Такие же детали используют в качестве дистанционных прокладок между пластинами. В процессе укладки следят, чтобы контактные площадки отрицательных и положительных электродов были сгруппированы в разных сторонах генератора.
  9. После укладки последней пластины устанавливают уплотнительное кольцо, после чего генератор закрывают второй оргалитовой стенкой, а саму конструкцию скрепляют при помощи шайб и гаек. Выполняя эту работу, обязательно следят за равномерностью затяжки и отсутствием перекосов между пластинами.

     При финальной затяжке обязательно контролируют параллельность боковых стенок. Это позволит избежать перекосов

  10. При помощи полиэтиленовых шлангов генератор подключают к ёмкости с водой и бабблеру.
  11. Контактные площадки электродов соединяют между собой любым способом, после чего к ним подключают провода питания.

     Собрав несколько топливных ячеек и включив их параллельно, можно получить достаточное количество газа Брауна

  12. На топливную ячейку подают напряжение от ШИМ-генератора, после чего производят настройку и регулировку аппарата по максимальному выходу газа HHO.

Для получения газа Брауна в количестве, достаточном для отопления или приготовления пищи, устанавливают несколько генераторов водорода, работающих параллельно.

Краткая теоретическая часть

Водород, он же hydrogen, – первый элемент таблицы Менделеева – представляет собой легчайшее газообразное вещество, обладающее высокой химической активностью. При окислении (то бишь, горении) выделяет огромное количество теплоты, образуя обычную воду. Охарактеризуем свойства элемента, оформив их в виде тезисов:

  1. Горение водорода – процесс экологически чистый, никаких вредных веществ не выделяется.
  2. Благодаря химической активности газ в свободном виде на Земле не встречается. Зато в составе воды его запасы неиссякаемы.
  3. Элемент добывается в промышленном производстве химическим способом, например, в процессе газификации (пиролиза) каменного угля. Зачастую является побочным продуктом.
  4. Другой способ получения газообразного водорода – электролиз воды в присутствии катализаторов – платины и прочих дорогих сплавов.
  5. Простая смесь газов hydrogen + oxygen (кислород) взрывается от малейшей искры, моментально высвобождая большое количество энергии.

Для справки. Ученые, впервые разделившие молекулу воды на hydrogen и oxygen, назвали смесь гремучим газом из-за склонности к взрыву. Впоследствии она получила название газа Брауна (по фамилии изобретателя) и стала обозначаться гипотетической формулой ННО.

Раньше водородом наполняли баллоны дирижаблей, которые нередко взрывались

Из вышесказанного напрашивается следующий вывод: 2 атома водорода легко соединяются с 1 атомом кислорода, а вот расстаются весьма неохотно. Химическая реакция окисления протекает с прямым выделением тепловой энергии в соответствии с формулой:

2H2 + O2 → 2H2O + Q (энергия)

Здесь кроется важный момент, который пригодится нам в дальнейшем разборе полетов: hydrogen вступает в реакцию самопроизвольно от возгорания, а теплота выделяется напрямую. Чтобы разделить молекулу воды, энергию придется затратить:

2H2O → 2H2 + O2 — Q

Это формула электролитической реакции, характеризующая процесс расщепления воды путем подведения электричества. Как это реализовать на практике и сделать генератор водорода своими руками, рассмотрим далее.

Создание опытного образца

Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.

Из чего состоит примитивный электролизер:

  • реактор – стеклянная либо пластиковая емкость с толстыми стенками;
  • металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания;
  • второй резервуар играет роль водяного затвора;
  • трубки для отвода газа HHO.

Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.

Принцип работы электролизера следующий:

  1. К двум электродам, погруженным в воду, подводится напряжение, желательно от регулируемого источника. Для улучшения реакции в емкость добавляется немного щелочи либо кислоты (в домашних условиях – обычной соли).
  2. В результате реакции электролиза со стороны катода, подключенного к «минусовой» клемме, станет выделяться водород, а возле анода – кислород.
  3. Смешиваясь, оба газа по трубке поступают в гидрозатвор, выполняющий 2 функции: отделение водяного пара и недопущение вспышки в реакторе.
  4. Из второй емкости гремучий газ ННО подается на горелку, где сжигается с образованием воды.

Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.

Из специальных инструментов потребуется клеевой пистолет для герметизации пластиковых крышек. Порядок изготовления простой:

  1. Плоские деревянные палочки скрутите саморезами, располагая их концами в разные стороны. Спаяйте головки шурупов между собой и подсоедините провода – получите будущие электроды.
  2. Проделайте отверстие в крышке, просуньте туда разрезанный корпус капельницы и провода, затем герметизируйте с 2 сторон клеевым пистолетом.
  3. Поместите электроды в бутылку и завинтите крышку.
  4. Во второй крышке просверлите 2 отверстия, вставьте трубки капельниц и накрутите на бутылку, заполненную обычной водой.

Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.

Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:

Проектирование водородного генератора: схемы и чертежи

Самодельная установка для получения газа Брауна состоит из реактора с установленными электродами, ШИМ-генератора для их питания, водяного затвора и соединительных проводов и шлангов. В настоящее время существует несколько схем электролизёров, использующих в качестве электродов пластины или трубки. Кроме того, в Сети можно найти и установку так называемого сухого электролиза. В отличие от традиционной конструкции, в таком аппарате не пластины устанавливаются в ёмкость с водой, а жидкость подаётся в зазор между плоскими электродами. Отказ от традиционной схемы позволяет значительно уменьшить габариты топливной ячейки.

В работе можно использовать чертежи и схемы рабочих электролизёров, которые можно адаптировать под собственные условия.

Выбор материалов для строительства генератора водорода

Для изготовления топливной ячейки практически никаких специфичных материалов не требуется. Единственное, с чем могут возникнуть сложности, так это электроды. Итак, что надо подготовить перед началом работы.

  1. Если выбранная вами конструкция представляет собой генератор «мокрого» типа, то понадобится герметичная ёмкость для воды, которая одновременно будет служить и корпусом реактора. Можно взять любой подходящий контейнер, главное требование — достаточная прочность и газонепроницаемость. Разумеется, при использовании в качестве электродов металлических пластин лучше использовать прямоугольную конструкцию, к примеру, тщательно загерметизированный корпус от автомобильного аккумулятора старого образца (чёрного цвета). Если же для получения HHO будут применяться трубки, то подойдёт и вместительная ёмкость от бытового фильтра для очистки воды. Самым же лучшим вариантом будет изготовление корпуса генератора из нержавеющей стали, например, марки 304 SSL.

    При выборе «сухой» топливной ячейки понадобится лист оргстекла или другого прозрачного пластика толщиной до 10 мм и уплотнительные кольца из технического силикона.

  2. Трубки или пластины из «нержавейки». Конечно, можно взять и обычный «чёрный» металл, однако в процессе работы электролизёра простое углеродистое железо быстро корродирует и электроды придётся часто менять. Применение же высокоуглеродистого металла, легированного хромом, даст генератору возможность работать длительное время. Умельцы, занимающиеся вопросом изготовления топливных ячеек, длительное время занимались подбором материала для электродов и остановились на нержавеющей стали марки 316 L. К слову, если в конструкции будут использоваться трубки из этого сплава, то их диаметр надо подобрать таким образом, чтобы при установке одной детали в другую между ними был зазор не более 1 мм. Для перфекционистов приводим точные размеры:
    — диаметр внешней трубки — 25.317 мм;
    — диаметр внутренней трубки зависит от толщины внешней. В любом случае он должен обеспечивать зазор между этими элементами равный 0.67 мм.

     От того, насколько точно будут подобраны параметры деталей водородного генератора, зависит его производительность

  3. ШИМ-генератор. Правильно собранная электрическая схема позволит в нужных пределах регулировать частоту тока, а это напрямую связано с возникновением резонансных явлений. Другими словами, чтобы началось выделение водорода, надо будет подобрать параметры питающего напряжения, поэтому сборке ШИМ-генератора уделяют особое внимание. Если вы хорошо знакомы с паяльником и сможете отличить транзистор от диода, то электрическую часть можно изготовить самостоятельно. В противном случае можно обратиться к знакомому электронщику или заказать изготовление импульсного источника питания в мастерской по ремонту электронных устройств.

    Импульсный блок питания, предназначенный для подключения к топливной ячейке, можно купить в Сети. Их изготовлением занимаются небольшие частные компании в нашей стране и за рубежом.

  4. Электрические провода для подключения. Достаточно будет проводников сечением 2 кв. мм.
  5. Бабблер. Этим причудливым названием умельцы обозвали самый обычный водяной затвор. Для него можно использовать любую герметичную ёмкость. В идеале она должна быть оборудована плотно закрывающейся крышкой, которая при возгорании газа внутри будет мгновенно сорвана. Кроме того, рекомендуется между электролизёром и бабблером устанавливать отсекатель, который будет препятствовать возвращению HHO в ячейку.
  6. Шланги и фитинги. Для подключения генератора HHO понадобятся прозрачная пластиковая трубка, подводящий и отводящий фитинг и хомуты.
  7. Гайки, болты и шпильки. Они понадобятся для крепления частей электролизёра между собой.
  8. Катализатор реакции. Для того чтобы процесс образования HHO шёл интенсивнее, в реактор добавляют гидроксид калия KOH. Это вещество можно без проблем купить в Сети. На первое время будет достаточно не более 1 кг порошка.
  9. Автомобильный силикон или другой герметик.

Заметим, что полированные трубки использовать не рекомендуется. Наоборот, специалисты рекомендуют обработать детали наждачной бумагой для получения матовой поверхности. В дальнейшем это будет способствовать увеличению производительности установки.

Инструменты, которые потребуются в процессе работы

Прежде чем приступить к постройке топливной ячейки, подготовьте такие инструменты:

  • ножовку по металлу;
  • дрель с набором свёрл;
  • набор гаечных ключей;
  • плоская и шлицевая отвёртки;
  • угловая шлифмашина («болгарка») с установленным кругом для резки металла;
  • мультиметр и расходомер;
  • линейка;
  • маркер.

Кроме того, если вы будете самостоятельно заниматься постройкой ШИМ-генератора, то для его наладки потребуется осциллограф и частотомер. В рамках данной статьи мы этот вопрос поднимать не будем, поскольку изготовление и настройка импульсного блока питания лучше всего рассматривается специалистами на профильных форумах.

Обратите внимание на статью, в которой приведены другие источники энергии, которую можно использовать для обустройства отопления дома: https://aqua-rmnt.com/otoplenie/alt_otoplenie/alternativnye-istochniki-energii.html

Реактор из пластин

Высокопроизводительный генератор водорода, способный обеспечить работу газовой горелки, выполняется из нержавеющих пластин размером 15 х 10 см, количество – от 30 до 70 шт. В них просверливаются отверстия под стягивающие шпильки, а в углу выпиливается клемма для присоединения провода.

Кроме листовой нержавейки марки 316 понадобится купить:

  • резина толщиной 4 мм, стойкая к воздействию щелочи;
  • концевые пластины из оргстекла либо текстолита;
  • шпильки стяжные М10—14;
  • обратный клапан для газосварочного аппарата;
  • фильтр водяной под гидрозатвор;
  • трубы соединительные из гофрированной нержавейки;
  • гидроокись калия в виде порошка.

Пластины нужно собрать в единый блок, изолировав друг от друга резиновыми прокладками с вырезанной серединой, как показано на чертеже. Получившийся реактор плотно стянуть шпильками и подключить к патрубкам с электролитом. Последний поступает из отдельной емкости, снабженной крышкой и запорной арматурой.

Примечание. Мы рассказываем, как сделать электролизер проточного (сухого) типа. Реактор с погружными пластинами изготовить проще – резиновые прокладки ставить не нужно, а собранный блок опускается в герметичную емкость с электролитом.

Схема водородной установки мокрого типа

Последующая сборка генератора, производящего водород, выполняется по той же схеме, но с отличиями:

  1. На корпусе аппарата крепится резервуар для приготовления электролита. Последний представляет собой 7—15% раствор гидроокиси калия в воде.
  2. В «бабблер» вместо воды заливается так называемый раскислитель – ацетон либо неорганический растворитель.
  3. Перед горелкой обязательно ставится обратный клапан, иначе при плавном выключении водородной горелки обратный удар разорвет шланги и «бабблер».

Для питания реактора проще всего задействовать сварочный инвертор, электронные схемы собирать не нужно. Как устроен самодельный генератор газа Брауна, расскажет домашний мастер в своем видео:

Почему ячейку Мэйера сделал только он сам, а другие не смогли?

Начнём с того, что существует версия, которая не вызовет ни у кого её отрицания. В мире есть «очень маленькая» кучка людей с «очень огромными» возможностями, это – нефтяные магнаты – владельцы мировых запасов топлива. Им бы очень не хотелось терять свои миллиарды миллиардов, которые они практически «на халяву» кладут к себе в карман выкачивая «кровь Земли». Фактически они живут за счёт всего человечества. Это Вы и я исправно платим им большие деньги, заправляя свой автомобиль, за то, что по сути им не должно принадлежать. И для того, чтобы этот процесс наполнения карманов не останавливался, они предпринимают всё, чтобы никто не придумал альтернативный источник энергии, превосходящий нефтепродукты. Есть, конечно, Атом, но от него быстро «откидывают лапти», поэтому Атом для нефти не конкурент. У нефтяных баронов трудится не одна сотня смышленых мальчиков, в том числе и хакеров, которые «продвинутую» информацию из средств массовой информации, в том числе интернета удаляют. Эти мальчики о совести и о том, что из-за плохой экологии «человечество на грани вымирания» не задумываются, бароны им исправно платят за работу. Поэтому до нас доходят только вершки знаний, а истина находится в корешках. Мало того, необходимая информация подменяется ложной, используя которую, мы никогда ничего не создадим во благо человечества, если «хозяева мира» этого не захотят.

Да и вообще, надо соображать, двигатель на воде это — крах мировой экономической системы. Если цены на нефть резко упадут, произойдёт революция 1917-го года, только в мировом масштабе. Потому, что нефтедоллар определяет цены на другие товары. По началу, год — два будет переоценка всего, в магазинах ничего не будет, а на свалках «завал». Кто то может сказать, что это лирика в защиту «буржуев».

А теперь приступим к существу вопроса ! Как работает ячейка Мэйера ? Я проведу анализ того, что написано в статье «Вода вместо бензина», которая имеется в большом количестве экземпляров на разных сайтах. Отдельные моменты я буду опровергать, а интересные моменты статьи — выделять. Позже, я проанализирую на мой взгляд, действительно важные моменты статьи, которые указывают на то, что существует большая вероятность изготовления ячейки Мэйера своими руками. Стоит отметить, что патенты Мэйера написаны на «техническом» английском языке. Любой знаток «обыкновенного» английского языка не сможет правильно перевести его патенты на русский язык.

1. Обычный электролиз воды требует тока, измеряемого в амперах, ячейка Мэйер производит тот же эффект при миллиамперах.

Оценим эту фразу с учётом большинства тех схем, которые появлялись в интернете. Прибор, который измеряет ток, потребляемый от источника тока – обыкновенный амперметр постоянного тока, а после амперметра никаких сглаживающих конденсаторов нет. Учитывая, что импульсы, поступающие на электроды ячейки, кратковременны и имеют большую скважность, то амперметр, в силу инерционности рамки должен показывать ток не больше одной десятой от реально потребляемого тока, а то и меньше.

2. Обыкновенная водопроводная вода требует добавления электролита, например, серной кислоты, для увеличения проводимости, а ячейка Мэйера действует при огромной производительности с чистой водой.

Любой электролизёр с недистиллированной водой, при расстоянии между электродами 1-2 мм будет работать с огромной производительностью. Кроме того, в статье сначала пишется, что Мэйер использует водопроводную воду, а теперь пишут про чистую воду. Не соответствие. Вообще, у меня появилась мысль, что в статье много «полезного» вырезано, и много «запутывающего нам мозги» добавлено — это к слову о нефтяных баронах, и людях зарабатывающих на сенсациях.

3. Согласно очевидцам, самым поразительным аспектом клетки Мэйера было то, что она оставалась холодной, даже после часов производства газа.

При кратковременных импульсах – ничего поразительного.

4. Эксперименты Мэйера, которые он счел возможными представить к патентованию, заслужили серию патентов США, представленные под Секцией 101. Представление патента под этой секцией зависит от успешной демонстрации изобретения Патентному Рецензионному Комитету.

Мне приходилось представлять научную работу в известный Научно-исследовательский институт России (не буду его называть, чтобы, не принижать его авторитет, а он действительно авторитетный). В этой работе была куча недоработок, но она была высоко оценена. Её ещё потом отправляли на Всероссийский конкурс и за неё у меня даже медаль от министра образования есть. Работа была перспективной, но требовала времени, которого у меня не было, а сейчас она стала не актуальной. Кроме того, запатентовать можно что угодно. Мэйер, например, отдельно запатентовал свою ячейку и отдельно способ генерации водорода, отдельно патентовал и автомобильный двигатель на воде. Странный факт. Но может я не прав, и в Комитете сидели умные и внимательные мужи науки.

5. Мэйер использует внешнюю индуктивность, которая образует колебательный контур с емкостью ячейки, — чистая вода, по-видимому, обладает диэлектрической проницаемостью около 81 (в других статьях — «около 5»), — чтобы создать параллельную резонансную схему. Она возбуждается мощным импульсным генератором, который вместе с емкостью ячейки и выпрямительным диодом составляет схему накачки. Высокая частота импульсов производит ступенчато поднимающийся потенциал на электродах ячейки до тех пор, пока не достигается точка, где молекула воды распадается и возникает кратковременный импульс тока.

Здесь, говорится о каком то, колебательном контуре. Догадайтесь, на какой из приведённых схем изображён колебательный контур, левой или правой, а может найдёте схему накачки? Судя по приведённым схемам, контуром тут не пахнет, да и схемой накачки тоже.

Поясню: Принцип работы колебательного контура предполагает разнополярный перезаряд ёмкости и индуктивности одна от другой, входящих в сам контур, а здесь, во первых мешает диод, во вторых вода ячейки-конденсатора должна быть как минимум дистиллированная, потому, что будет разряд через активное сопротивление воды. Подробно в статье «Колебательный контур. Резонанс«.

Схемы накачки энергии известных в радиоэлектронике устройств как минимум имеют накопительную линию, состоящую из нескольких конденсаторов и дросселей. Есть и более простой способ «накачки», но об этом позже мы обязательно поговорим. А здесь, вообще ничего нет, кроме устройства разряда – пластин ячейки, которые, препятствуют вообще какому либо накоплению. Мало того, накопление в известных системах происходит постепенно, а потом происходит кратковременный разряд. А здесь, описывается, что-то другое, совершенно не понятное классической науке.

6. Стэнли Мэйер, успешно разлагает обыкновенную водопроводную воду на составляющие элементы посредством комбинации высоковольтных импульсов, при среднем потреблении тока, измеряемого всего лишь миллиамперами.

Смотри пункт 1.

7. Мэйер отказался прокомментировать подробности, которые бы позволили ученым воспроизвести и оценить его «водяную ячейку». Однако, он представил достаточно детальное описание американскому Патентному Бюро, чтобы убедить их, что он может обосновать его заявку на изобретение.

Совсем странный факт. Мэйер что, решил стать «водяным магнатом»? Почему отказался? Любитель носить патент, хвалиться его обложкой, но никому не показывать? Патент тогда ценен, когда его владелец получает от его реализации дивиденды!

8. Как заявляет Мэйер, — выход газа увеличивался, когда электроды сдвигались более близко, и уменьшался, когда они отодвигались.

В любом электролизёре при уменьшении расстояния между пластинами, производительность газа увеличивается.

9. Вторая ячейка содержала 9 ячеек с двойными трубками из нержавеющей стали и производила намного больше газа.

А вот на этот факт я прошу обратить внимание. Предполагаю, именно здесь кроется вся загадка ячейки.

10. Практическая демонстрация ячейки Мэйера является существенно более убедительной, чем псевдо-научный жаргон, который использован для объяснения.

Коперфильд тоже убедительно демонстрировал свои фокусы, а в качестве объяснений, так же как и Мэйер, использовал псевдо-научный жаргон (объяснял всё «магией»).

11. Изобретатель лично говорил об искажении и поляризации молекулы воды, приводящему к самостоятельному разрыву связи, под действием градиента электрического поля, резонанса в пределах молекулы, который усиливает эффект.

На это так же, как и в пункте 9, прошу обратить внимание, об этом поговорим позже.

12. Он также заявил, что фотонное стимулирование пространства реактора светом лазера посредством оптоволокна увеличивает производство газа.

При определённой частоте лазерного генератора, он действительно может усиливать резонанс молекул используя гармоники частот (деление и умножение).

13. Подбирают частоту импульсов, поступающих на конденсатор, соответствующую собственной частоте резонанса молекулы.

Написано одно, а представленные схемы и чертежи не способны работать на частоте резонанса молекул воды, но о возможности такой реализации тоже напишем позже (как по пунктам 9 и 11).

14. Повышающая катушка намотана на обычном тороидальном ферритовом сердечнике 1.50 дюйма в диаметре и 0.25 дюйма толщиной. Первичная катушка содержит 200 витков 24 калибра, вторичная 600 витков 36 калибра. Трансформатор обеспечивает повышение напряжения в 5 раз, хотя оптимальный коэффициент подбирается практическим путем.

При указанном количестве витков первичной и вторичной обмоток, напряжение повысится ровно в 3 (три) раза, а не 5 (пять), это скажет любой радиомастер. С таким описанием, Вы долго будете разбираться, как же работает ячейка Мэйера. О том, как рассчитывается коэффициент трансформации, можете прочитать в статье «Силовой трансформатор. Расчёт трансформатора«. А кто-то не знает, как работает трансформатор? Отвечу, это знает любой мастер: «Ууууууууууу…..».

15. Реальная вода обладает некоторой остаточной проводимостью, обусловленной наличием примесей. Идеально, если вода в ячейке будет химически чистой. Электролит к воде не добавляется.

Химически чистая вода это – дистиллированная вода! А сначала говорили о водопроводной!

16. Два концентрических цилиндра 4 дюймов длиной составляют конденсатор. Расстояние между поверхностями цилиндров 0.0625 дюйма.

Запоминайте размеры, мы к ним ещё вернёмся вместе с пунктами 9, 11 и 13.

17. Расчет резонансной частоты традиционный. Вторую индуктивность подстраивают в зависимости от чистоты воды так, чтобы потенциал, приложенный к воде, был постоянен.

Какой «традиционный» расчёт? Авторов статьи учили рассчитывать резонанс колебательного контура состоящего из конденсатора, катушки и полупроводникового диода? Таких «традиционных» контуров не бывает! Подробно о традиционных расчётах читайте в статье «Колебательный контур. Резонанс«. И вообще, под какую резонансную частоту подстраивать?

18. Внешняя трубка подгоняется под размер 3/4 дюйма 16 калибра (толщина стенки 0.06 дюйма), длиной 4 дюйма. Внутренняя трубка диаметром 1/2 дюйма 18 калибра (стенка 0.049 дюйма, это приблизительный размер для этой трубки, фактический калибр не может быть вычислен из патентной документации, но этот размер должен работать), 4 дюйма длиной.

Запоминайте размеры, мы к ним ещё вернёмся вместе с пунктами 9, 11 , 13 и 16.

19. Не указано, должна ли быть вода внутри трубки. Думается, что она там есть, но это совершенно не влияет на работу прибора.

А это как сказать, от этого может быть всё и зависит. Это у переписчика этой статьи не влияет! Вернёмся вместе с пунктами 9, 11 , 13, 16 и 18.

20. Частота не была напечатана, исходя из размера катушек и трансформатора, частота не превышает 50 Mhz. He упирайтесь в этот факт, это всего лишь моя догадка.

На основе чего автор догадывался о частоте, не превышающей 50 мегагерц? По парамерам катушек и трансформатора, без всяких вычислений, любой опытный радиолюбитель скажет, что частота не достигнет и 1 (одного) мегагерца. Автор статьи, как это он пишет сам, действительно попытался «догадаться», но получилось как в «Поле чудес» — играл но не угадал.

Теперь Вы, сами поняли, почему я сначала отнёсся к этой статье, как к очередному надувательству. Сейчас у меня противоположное мнение, но чтобы оно подтвердилось, необходимо всё «разложить по полочкам».

Материалы по водородному генератору Стенли Мейера

    Материалы по технологии изготовления водородного генератора Стенли Мейера.
    Американский изобретатель Стенли Мейер, который занимался проблемой высокоэффективного электролиза воды с 1970 по 1991 г. Но уже в 1998 г. Мейер оформляет патенты на свои изобретения, которые основываются на резонансном методе раскола молекулы воды на составляющие. Команде во главе с С.Мейером удалось создать автомобиль, в качестве топлива у которого выступал гремучий газ, полученный из электролизеров конструкции Мейера, для улучшения качеств газа, Мейер подвергал газ ионизации и воздействию лазера, что способствовало еще большему возгоранию его в двигателе. Разработки С.Мейера до сих пор не дают покоя энтузиастам и автолюбителям, рассмотрим основные моменты технологии получения гремучего газа по имеющимся материалам авторства Стенли Мейера.

Выгодно ли получать водород в домашних условиях

Ответ на данный вопрос зависит от сферы применения кислородно-водородной смеси. Все чертежи и схемы, публикуемые различными интернет-ресурсами, рассчитаны на выделение газа HHO для следующих целей:

  • использовать hydrogen в качестве топлива для автомобилей;
  • бездымно сжигать водород в отопительных котлах и печах;
  • применять для газосварочных работ.

Главная проблема, перечеркивающая все преимущества водородного топлива: затраты электричества на выделение чистого вещества превышают количество энергии, получаемое от его сжигания. Что бы ни утверждали приверженцы утопичных теорий, максимальный КПД электролизера достигает 50%. Это значит, что на 1 кВт полученной теплоты затрачивается 2 кВт электроэнергии. Выгода – нулевая, даже отрицательная.

Вспомним, что мы писали в первом разделе. Hydrogen – весьма активный элемент и реагирует с кислородом самостоятельно, выделяя уйму тепла. Пытаясь разделить устойчивую молекулу воды, мы не можем подвести энергию непосредственно к атомам. Расщепление производится за счет электричества, половина которого рассеивается на подогрев электродов, воды, обмоток трансформаторов и так далее.

Важная справочная информация. Удельная теплота сгорания водорода втрое выше, чем у метана, но – по массе. Если сравнивать их по объему, то при сжигании 1 м³ гидрогена выделится всего 3.6 кВт тепловой энергии против 11 кВт у метана. Ведь водород – легчайший химический элемент.

Теперь рассмотрим гремучий газ, полученный электролизом в самодельном водородном генераторе, как топливо для вышеперечисленных нужд:

  1. Конечная цена установки, низкая производительность и КПД делает крайне невыгодным сжигание водорода для отопления частного дома. Чем «наматывать» счетчик электролизером, проще поставить любой из электрокотлов – ТЭНовый, индукционный либо электродный.
  2. Чтобы заменить 1 л бензина для автомобиля, потребуется 4766 литров чистого водорода или 7150 л гремучего газа, треть которого составляет кислород. Самый завравшийся изобретатель в интернете еще не сделал электролизер, способный обеспечить подобную производительность.
  3. Газосварочный аппарат, сжигающий hydrogen, компактнее и легче баллонов с ацетиленом, пропаном и кислородом. Плюс температура пламени до 3000 °С позволяет работать с любыми металлами, стоимость получения горючего здесь особой роли не играет.

Для справки. Чтобы сжигать гидроген в отопительном котле, придется основательно переработать конструкцию, поскольку водородная горелка способна расплавить любую сталь.

Заключение

Гидроген в составе газа ННО, полученный из самодельного водородного генератора, пригодится для двух целей: экспериментов и газосварки. Даже если отбросить низкий КПД электролизера и затраты на его сборку вместе с потребляемым электричеством, на обогрев здания попросту не хватит производительности. Это касается и бензинового двигателя легковой машины.

Источники


  • https://zen.yandex.ru/media/incrediblmech/toplivnaia-iacheika-i-mashina-na-vode-stenli-meiera-5d63f654d7859b00ad3b35eb
  • https://otivent.com/kak-sdelat-generator-vodoroda-v-domashnix-usloviyax
  • https://econet.ru/articles/86660-vodyanaya-toplivnaya-yacheyka-meyera
  • https://aqua-rmnt.com/otoplenie/generator-vodoroda-dlya-sistemy-otopleniya-sobiraem-dejstvuyushhuyu-ustanovku-svoimi-rukami.html
  • https://meanderss.ru/meiers.shtml
  • https://energyscience.ru/topic106.html

Преимущества и недостатки атомных электростанций.

Автор: imandi srinivasarao Уровень участника: Bronze Показатель доходов:
хорошо
Автор: Абхирам Уровень участника: Серебро

2

Доходы Написано очень четко и простым языком, понятным каждому. Но не могли бы вы подробнее рассказать о преимуществах и недостатках атомных электростанций по сравнению с Индией?
Автор: Abhiram Уровень участника: Серебро Показатель дохода:
Очень четко написано о проекте.
Автор: Венкат Сатиш Мамидисетти Уровень участника: Золото Показатель дохода:
Привет, вы хорошо поработали. Будет интереснее, если вы дадите подробную информацию о преимуществах и недостатках ядерного загрязнения.

В качестве преимуществ вы можете использовать некоторые числовые данные или цифры производства ядерной энергии по сравнению с тепловыми, гидро- и газовыми электростанциями. И

сравнение затраты на единицу мощности также паропроизводительность на единицу топлива атомной станции с другими типами станций.

Также вы можете указать время возведения электростанции по сравнению с другими типами электростанций.

Обсуждая недостатки, вы можете включить

сведения о радиоактивных химикатах,

воздействия на окружающую среду,

уровни толерантности для людей для различных радиоактивных материалов,

высоких уровней радиоактивности на заводе и вокруг него,

сотрудников или рабочих в безопасности,

проблем со здоровьем,

загрязнения моря радиоактивными отходами,

переработка радиоактивных отходов и безопасная утилизация радиоактивные отходы.

Автор: jyothi prasad Уровень участника: Bronze Показатель дохода:
Хорошо
Автор: Justin Уровень участника: Bronze 9100008
хорошая информация
Автор: Вики Уровень участника: Diamond Показатель доходов:
До сих пор люди не понимают, как использовать ядерную энергию. Этот тип тем может привлечь внимание к использованию ядерной энергии. Я хочу выразить особую благодарность всем за то, что они объяснили разные моменты о преимуществах и недостатках использования ядерной энергии.
Автор: Justin Уровень участника: Бронза Показатель доходов:
НЕДОСТАТКИ:

1. Атомная энергия - спорный метод производства электроэнергии. Многие люди и экологические организации очень озабочены тем, какое радиоактивное топливо ему нужно.
2. На небольшом количестве атомных электростанций произошли серьезные аварии. Авария в Чернобыле (Украина) в 1986 году привела к гибели 30 человек и эвакуации более 100 000 человек. В предыдущие годы еще 200 000 человек были переселены из радиоактивной зоны. Радиация была даже обнаружена на расстоянии более тысячи миль в Великобритании в результате аварии на Чернобыльской АЭС. Было высказано предположение, что со временем в результате аварии погибли 2500 человек.
3. Есть серьезные вопросы, требующие ответа, относительно хранения радиоактивных отходов, образующихся в результате использования ядерной энергии.Некоторые отходы остаются радиоактивными (опасными) в течение тысяч лет и в настоящее время хранятся в таких местах, как глубокие пещеры и шахты.
4. Хранение и мониторинг радиоактивных отходов в течение тысяч лет связано с высокими затратами.
5. Корабли и подводные лодки с ядерными двигателями представляют опасность для морской жизни и окружающей среды. Из старых сосудов может происходить утечка радиации, если за ними не ухаживают должным образом или если они небрежно разбираются в конце срока службы.
6. Многие люди, живущие рядом с атомными электростанциями или хранилищами отходов, обеспокоены ядерными авариями и утечками радиоактивных веществ.Некоторые опасаются, что проживание в этих районах может нанести вред их здоровью, особенно здоровью маленьких детей.
7. Многие правительства опасаются, что нестабильные страны, развивающие ядерную энергетику, могут также разработать ядерное оружие и даже применить его.

ПРЕИМУЩЕСТВА:

1. Количество электроэнергии, произведенной на атомной электростанции, эквивалентно произведенному на электростанции, работающей на ископаемом топливе.
2. Атомные электростанции не сжигают ископаемое топливо для производства электроэнергии и, следовательно, не производят вредных, загрязняющих газов.
3. Многие сторонники атомной энергетики утверждают, что этот вид энергии экологически чистый и чистый. В мире, который сталкивается с глобальным потеплением, они предполагают, что расширение использования ядерной энергии - единственный способ защитить окружающую среду и предотвратить катастрофическое изменение климата.
4. Многие развитые страны, такие как США и Великобритания, больше не хотят полагаться на нефть и газ, импортируемые с Ближнего Востока, политически нестабильной части мира.
5. Такие страны, как Франция, производят примерно 90 процентов своей электроэнергии за счет ядерной энергетики и являются мировыми лидерами в технологиях производства ядерной энергии, что доказывает, что ядерная энергия является экономической альтернативой электростанциям, работающим на ископаемом топливе.
6. Ядерные реакторы могут быть достаточно малогабаритными, чтобы приводить в действие корабли и подводные лодки. Если бы это было распространено не только на военные корабли, то количество судов, сжигающих нефть, уменьшилось бы и, следовательно, уменьшилось бы загрязнение.

Автор: kitol Уровень участника: Бронза Оценка дохода:
коротко и по делу, продолжайте в том же духе, продолжайте в том же духе ..
Автор: lakshmi yadav Уровень участника : Серебро Показатель дохода:
Привет,

это хорошо.

Автор: lakshmi yadav Уровень участника: Серебро Показатель дохода:
Привет,

это хорошо.

Автор: marutha muthu. K Уровень участника: Bronze Показатель дохода:
hai it good
Автор: Nivetha.k Уровень участника: 9100008 Bronze Показатель выручки:
Было приятно.Дайте подробное описание вашего проекта
Автор: sabeel Уровень участника: Серебро Показатель дохода:
привет,

хороший проект

Автор: Вики Уровень участника: Показатель выручки:
До сих пор люди не понимают, как использовать ядерную энергию. Этот тип тем может привлечь внимание к использованию ядерной энергии.Я хочу выразить особую благодарность всем за то, что они объяснили разные моменты о преимуществах и недостатках использования ядерной энергии.
Автор: Venkiteswaran Уровень участника: Diamond Показатель дохода:
Здесь приведены лишь несколько пунктов относительно плюсов и минусов.

Проект обычно немного более подробный, охватывающий многие аспекты вопроса с сопроводительными документами и фотографиями или диаграммами, которые добавляют разнообразия.

Я могу сказать несколько аргументов в поддержку и против АЭС.

Плюсы: - Атомная энергия - это источник чистой энергии, она не загрязняет воздух дымом или запахом напрямую.

Атомная энергия не использует ископаемое топливо, которое постепенно истощается природой.

Минусы: хотя атомная энергетика не загрязняет воздух напрямую дымом, она может исключить загрязнение воздуха опасными радиоактивными материалами.

Автор: Джаянта Датта Чоудхури Уровень участника: Золото Показатель выручки:
Краткое описание проекта, связанного с атомными электростанциями, будет полезно при подготовке подробных проектов.
Основные недостатки, такие как ядерная радиация и проблемы утилизации ядерных отходов, являются наиболее важными проблемами на атомных электростанциях.
Недавние аварии на атомных электростанциях в Японии стали серьезной проблемой для всей развитой страны.
Ученые и исследователи из всех развитых стран мира прилагают все усилия, чтобы полностью обезопасить последствия ядерной радиации.
«Как более безопасно и эффективно эксплуатировать атомные электростанции на благо человека» будет подходящим названием проекта.
Автор: shabir ali baig Уровень участника: Золото Показатель дохода:
Привет

Это хорошо, если добавить немного дополнительной информации, было бы слишком хорошо

Автор: dr Patil Уровень участника: Серебро Оценка дохода:
Привет,

Это хорошо,

Но дайте подробную информацию о вашем проекте.

Автор: д.r.patil Уровень участника: Серебро Оценка дохода:
Привет,

Это хорошо,

Но дайте подробную информацию о вашем проекте.

Автор: Притан Тивари Уровень участника: Золото Показатель дохода:
Привет,

Хороший проект.
Но я считаю, что вам следует предоставить очень краткую информацию или проект о ядерных преимуществах и недостатках. Вы можете включить больше очков в этот проект.

Благодарности и приветствия
Притан Тивари

Автор: sasikanth Уровень участника: Серебро Показатель дохода:
Hi

Ядерные проекты очень сильно повлияли на Японию, и все должны позаботиться о них Ядерный со своим проектом так хорошо изучать. Это заставит людей задуматься о том, что ядерный проект вреден для живого существа.

С уважением,
sasikanth.K

Автор: ramjee singh Уровень участника: Silver Показатель дохода:
Привет,
Я ценю вашу работу, но думаю, вы должны включить больше информации в ваш проект.

Типы, модели, цена и комплектация 2021

Часто задаваемые вопросы о солнечной электростанции мощностью 1 МВт

Сколько киловатт или ватт в 1 мегаватт?

1 мегаватт равен 1 000 киловатт или 10 000 000 ватт.

Какая в среднем вырабатывается солнечная электростанция мощностью 1 МВт?

Солнечная система мощностью 1 кВт производит в среднем 4 блока в день в течение года. Соответственно, солнечная электростанция мощностью 1 МВт производит в среднем 4000 единиц в день.

Что такое модель OPEX?

Модель

OPEX (Операционные расходы) также называется Соглашением о закупке электроэнергии. В этой модели компания по установке солнечных систем установит полную систему за свой счет по соглашению на 10-25 лет. И вам придется платить за единицу ежемесячно.

Что такое модель CAPEX?

В модели CAPEX (Капитальные затраты) стоимость установки солнечной системы будет полностью вашей. Вы должны будете оплатить стоимость установки компании одним выстрелом. После оплаты стоимости установки это будет ваша собственная солнечная электростанция.

Какая модель лучше OPEX или CAPEX?

Обе модели хороши. Если у вас богатая компания, вам следует вкладывать средства в капитальные затраты. В случае нехватки инвестиций лучше использовать модель OPEX. Потому что, если вы выберете модель CAPEX, вам придется заплатить большую сумму денег за один выстрел. Но в модели OPEX вы можете платить за единицу ежемесячно в течение 10-25 лет.

Для какого бизнеса подходит солнечная электростанция мощностью 1 МВт?

Где ежедневное потребление электроэнергии более 4000 единиц.

Могу ли я экспортировать излишки электроэнергии в правительство?

Да, конечно, вы можете экспортировать избыточное количество произведенной электроэнергии правительству (в сеть) через чистые измерения. И правительство внесет это в ваши предстоящие счета за электричество.

Как я могу установить солнечную электростанцию ​​для продажи электроэнергии государству?

Govt. Индии объявляют тендеры на солнечную электростанцию ​​на базе PPA. В таких тендерах вам нужно предлагать самую низкую цену за единицу.

Какова ориентировочная стоимость солнечной электростанции мощностью 1 МВт?

Ориентировочная стоимость солнечной электростанции мощностью 1 МВт составляет ок. 4 крор.

Где мне установить солнечную установку мощностью 1 МВт?

Вы можете установить солнечную фотоэлектрическую установку мощностью 1 МВт в любом свободном от теней месте, где солнечный свет может проходить без каких-либо барьеров. Для установки солнечной станции мощностью 1 МВт требуется площадь 2,5 акра.

Сколько солнечных панелей требуется в солнечной системе мощностью 1 МВт?

Примерно 3000 панелей по 335 Вт каждая.

Сколько электроэнергии может производить солнечная электростанция мощностью 1 МВт?

Солнечная электростанция мощностью 1 мегаватт может вырабатывать в среднем 4000 единиц в день. Соответственно, он производит 1,20,000 единиц в месяц и 14,40,000 единиц в год.

Трудно ли поддерживать эффективность такой большой электростанции?

Нет, сохранить эффективность солнечной станции мощностью 1 МВт несложно. Периодически очищая солнечные панели с помощью набора для очистки солнечных панелей, можно легко поддерживать уровень эффективности солнечных панелей.

Сколько площади требуется для установки солнечной станции мощностью 1 МВт?

Обычно для солнечной станции мощностью 1 кВт требуется площадь 6 квадратных метров. Соответственно, если вы хотите установить sola 1 МВт

Солнечные тепловые электростанции - Управление энергетической информации США (EIA)

Солнечные тепловые электростанции используют концентрированную солнечную энергию

Солнечные системы тепловой энергии / производства электроэнергии собирают и концентрируют солнечный свет для производства высокотемпературного тепла, необходимого для выработки электроэнергии.Все солнечные тепловые энергетические системы имеют коллекторы солнечной энергии с двумя основными компонентами: отражатели (зеркала), которые улавливают и фокусируют солнечный свет на приемник . В большинстве типов систем жидкий теплоноситель нагревается и циркулирует в ресивере и используется для производства пара. Пар преобразуется в механическую энергию в турбине, которая приводит в действие генератор для производства электроэнергии. Системы солнечной тепловой энергии имеют системы слежения, которые удерживают солнечный свет на приемнике в течение дня, когда солнце меняет свое положение в небе. Солнечные тепловые электростанции обычно имеют большое поле или массив коллекторов, которые поставляют тепло турбине и генератору. Некоторые солнечные тепловые электростанции в Соединенных Штатах имеют две или более солнечных электростанций с отдельными массивами и генераторами.

Солнечные тепловые энергетические системы могут также иметь компонент системы накопления тепловой энергии, который позволяет системе солнечного коллектора нагревать систему накопления энергии в течение дня, а тепло от системы накопления используется для производства электроэнергии вечером или в пасмурную погоду.Солнечные тепловые электростанции также могут быть гибридными системами, которые используют другие виды топлива (обычно природный газ) для дополнения энергии солнца в периоды низкой солнечной радиации.

Типы концентрирующих солнечных тепловых электростанций

Линейные обогатительные системы

Линейные концентрирующие системы собирают солнечную энергию с помощью длинных прямоугольных изогнутых (U-образных) зеркал. Зеркала фокусируют солнечный свет на приемники (трубки), которые проходят по длине зеркал.Концентрированный солнечный свет нагревает жидкость, текущую по трубкам. Жидкость направляется в теплообменник для кипячения воды в обычном паротурбинном генераторе для производства электроэнергии. Существует два основных типа систем линейных концентраторов: системы с параболическим желобом, в которых приемные трубки расположены вдоль фокальной линии каждого параболического зеркала, и системы с линейными отражателями Френеля, где одна приемная трубка расположена над несколькими зеркалами, чтобы обеспечить большую подвижность зеркал в отслеживание солнца.

Линейная электростанция с концентрирующим коллектором имеет большое количество, или , поле , коллекторов в параллельных рядах, которые обычно выровнены в направлении север-юг, чтобы максимизировать сбор солнечной энергии. Эта конфигурация позволяет зеркалам отслеживать солнце с востока на запад в течение дня и непрерывно концентрировать солнечный свет на приемных трубках.

Параболические желоба

Параболический желобный коллектор имеет длинный отражатель параболической формы, который фокусирует солнечные лучи на приемной трубе, расположенной в фокусе параболы.Коллектор наклоняется вместе с солнцем, чтобы солнечный свет фокусировался на приемнике, когда солнце движется с востока на запад в течение дня.

Благодаря своей параболической форме желоб может фокусировать солнечный свет от 30 до 100 раз больше его нормальной интенсивности (коэффициента концентрации) на приемной трубе, расположенной вдоль фокальной линии желоба, достигая рабочих температур выше 750 ° F.

Электростанция с параболическим желобом

Источник: стоковая фотография (защищена авторским правом)

Линейные концентрирующие системы с параболическим желобом используются в самой продолжительной в мире солнечной тепловой электростанции - Солнечной энергетической системе (SEGS).Объект с девятью отдельными заводами расположен в пустыне Мохаве в Калифорнии. Первая станция в системе, SEGS I, работала с 1984 по 2015 год, а вторая, SEGS II, - с 1985 по 2015 год. SEGS III – VII (3–7), каждая из которых имеет летнюю генерирующую мощность 36 мегаватт (МВт). , вступили в строй в 1986, 1987 и 1988 годах. SEGS VIII и IX (8 и 9), каждая из которых имеет чистую летнюю электрическую мощность 88 МВт, начали работу в 1989 и 1990 годах соответственно. В совокупности семь действующих в настоящее время станций SEGS III – IX имеют общую чистую летнюю электрическую мощность около 356 МВт, что делает их одними из крупнейших солнечных тепловых электростанций в мире.

  • Электростанция Солана: двухэлектростанция мощностью 280 МВт с компонентом хранения энергии в Хила-Бенд, Аризона
  • Проект солнечной энергии в Мохаве: объект мощностью 280 МВт с двумя электростанциями в Барстоу, Калифорния
  • Genesis Solar Energy Project: объект с двумя заводами мощностью 250 МВт в Блайте, Калифорния
  • Nevada Solar One: электростанция мощностью 69 МВт недалеко от Боулдер-Сити, Невада

Линейные отражатели Френеля

Системы с линейным отражателем Френеля (LFR) похожи на системы с параболическим желобом в том, что зеркала (отражатели) концентрируют солнечный свет на приемнике, расположенном над зеркалами.В этих отражателях используется эффект линзы Френеля, который позволяет получить концентрирующее зеркало с большой апертурой и коротким фокусным расстоянием. Эти системы способны концентрировать солнечную энергию примерно в 30 раз по интенсивности. Компактные линейные отражатели Френеля (CLFR), также называемые концентрирующими линейными отражателями Френеля, представляют собой тип технологии LFR, которая имеет несколько поглотителей в непосредственной близости от зеркал. Несколько приемников позволяют зеркалам изменять свой наклон, чтобы свести к минимуму то, насколько они блокируют доступ к соседним отражателям для солнечного света.Такое расположение повышает эффективность системы и снижает требования к материалам и затраты. Демонстрационная солнечная электростанция CLFR была построена недалеко от Бейкерсфилда, Калифорния, в 2008 году, но в настоящее время не работает.

Башни солнечной энергии

Система солнечной энергетической башни использует большое поле плоских зеркал, отслеживающих солнце, называемых гелиостатами, чтобы отражать и концентрировать солнечный свет на приемнике на вершине башни. Солнечный свет может концентрироваться до 1500 раз.В некоторых градирнях в качестве теплоносителя используется вода. Передовые разработки экспериментируют с расплавом нитратной соли из-за его превосходных возможностей теплопередачи и хранения энергии. Возможность хранения тепловой энергии позволяет системе вырабатывать электроэнергию в пасмурную погоду или ночью.

  • Солнечная электростанция Иванпа: объект с тремя отдельными коллекторными полями и башнями с комбинированной полезной летней производственной мощностью 399 МВт в Иванпа Драй Лейк, Калифорния
  • Проект солнечной энергии Crescent Dunes: объект с одной башней мощностью 110 МВт с элементом хранения энергии в Тонапе, Невада

Башня солнечной энергии

Источник: Национальная лаборатория возобновляемых источников энергии (NREL)

Солнечная антенна / двигатели

Источник: стоковая фотография (защищена авторским правом)

Солнечная антенна / двигатели

Солнечная антенна / система двигателя используют зеркальную антенну, похожую на очень большую спутниковую антенну.Для снижения затрат зеркальная тарелка обычно состоит из множества плоских зеркал меньшего размера, сформированных в форме тарелки. Тарельчатая поверхность направляет и концентрирует солнечный свет на тепловом приемнике, который поглощает и собирает тепло и передает его двигателю-генератору. Наиболее распространенным типом теплового двигателя, используемого в системах тарелка / двигатель, является двигатель Стирлинга. Эта система использует жидкость, нагретую ресивером, для перемещения поршней и создания механической энергии. Механическая энергия запускает генератор или генератор переменного тока для производства электроэнергии.

Солнечные тарелки / двигатели всегда направлены прямо на солнце и концентрируют солнечную энергию в фокусе тарелки. Коэффициент концентрации солнечной тарелки намного выше, чем у линейных концентрирующих систем, и она имеет температуру рабочей жидкости выше 1380 ° F. Электроэнергетическое оборудование, используемое с солнечной тарелкой, может быть установлено в центральной точке тарелки, что делает его хорошо подходящим для удаленных мест, или энергия может собираться из нескольких установок и преобразовываться в электричество в центральной точке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
