Датчик света для уличного освещения своими руками: схемы сборки и полезные советы. Как сделать датчик движения для включения света? Фотогалерея «Место расположения контроллера»

схемы сборки и полезные советы. Как сделать датчик движения для включения света? Фотогалерея «Место расположения контроллера»

Если вас интересуют общие вопросы — параметры, устройство, применение и схемы датчика освещенности, то в рамках статьи можно получить на них ответы.

Что такое датчик освещенности?

Это специальное устройство, которое может определять, когда уровень света падает ниже какой-то грани. Применяются они в таких случаях:

1. При желании экономить электроэнергию.
2. Как устройство автоматизации человеческого жилища.

Для полноценной автоматизации они часто применяются вместе с датчиками движения.

Как он работает?

Принцип работы прост и базируется на светочувствительном элементе. Обычно в его роли выступаю фоторезисторы, фототранзисторы и фотодиоды. Они все могут изменять своё сопротивление пропорционально уровню освещенности. Чтобы настроится на необходимый уровень освещенности, при котором свет будет включаться, проводят регулировку поступающего сигнала от светочувствительных элементов к ключевому транзистору. Он в своей нагрузочной цепи имеет реле, с помощью контактов которого коммутируется нагрузка пользователя — лампы, уличного прожектора и такое подобное. Как видите, принцип работы как у обычного и привычного всем выключателя, только в этой статье рассматривается автоматика.

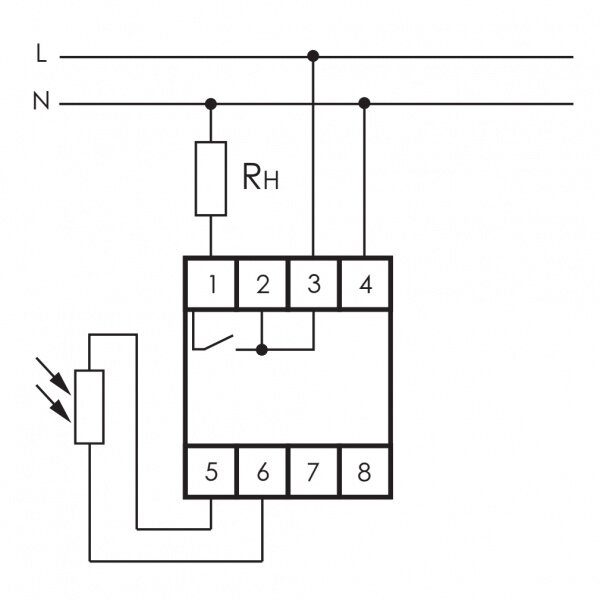

Подключение

Подключение рассмотрено на примере обычной трехфазной сети. В целом, всё необходимое показано на рисунке, который понятен любому человеку, и если есть вопросы, необходимо учить, как совершать подключение к данным источникам энергии, что явно выходит за рамки статьи. Но помните, что датчик освещенности уличный или домашний будет подключен к трехфазной сети, а при работе с нею необходимо соблюдать осторожность.

Монтаж

Казалось бы — чего тут может быть сложного? Ведь требуется всего прикрутить, подключить, настроить — и можно использовать! Но в результате таких непродуманных действий часто оказывается, что место установки было выбрано неудачно. К примеру: вот монтировали где-то датчик, а он при наступлении темноты то включается, то выключается. И только когда наступает ночь, может более-менее нормально работать? Почему так, плохая схема или корявые руки? Не обязательно. Всё может оказаться значительно прозаичнее — сам датчик будет установлен в таком месте, что его будет освещать лампа, которую он сам включает. Получается такая схема: стало темно — сработал элемент — включилось освещения — теперь светло, и можно отключаться. И так по кругу.

Настройка

Подключение датчика освещенности имеет свои особенности. Для проверки работоспособности можно использовать тёмный пакет под мусор, с помощью которого будет имитироваться ночь. Вы можете создать датчики освещенности настолько простые, что им не нужна настройка и калибровка. Но нижерасположенные схемы все же требует определённой подготовки к использованию. Первоначально необходимо проверить качество пайки, примером могут служить представленные здесь фото. Чаще всего различные проблемы возникают с дорожками, а вместе с ними приходится менять и реле. Поэтому настройка — это инвестиции в будущее и уверенность, что не придётся переделывать. Также желательно в любом случае ограничить ток в рамках до 4 (16, 25) Ампер, чтобы датчик освещенности не вышел из строя.

Схемы

Чтобы не изобретать заново велосипед, предлагаю рассмотреть, как устроены промышленные датчики LXP-02 и LXP-03. Эти образцы зарекомендовали себя как качественные светочувствительные приборы, которые к тому же выгодны с точки зрения цена/функционал. Принцип работы такой: напряжение идёт через клеммы N(ноль) и L(фаза). Их можно перепутать. Также вы можете выключить ноль, а не фазу, как обычно. Но при этом пострадает здравый смысл и безопасность. Для выпрямления напряжения используется диодный мост. Сглаживается оно электролитическим конденсатором и к необходимым элементам поступает 22-24 Вольта. На выходе резистивного делителя на 68к формируется напряжение, которое обратно пропорционально освещенности. С помощью элемента, сопротивление которого 1 Мом, производится настройка порога срабатывания. Можно поэкспериментировать, и вместе фоторезистора поставить фотодиод, принцип работы не изменится. Для максимальной экономии электроэнергии необходимо по максимуму увеличить сопротивления. Но срабатывать датчик освещенности будет только в тех случаях, когда уж совсем темно. Для достижения противоположного результата необходимо делать всё наоборот. Конденсатор на 47 мкФ необходим для сглаживания процессов, на случай, если перед окном будет дерево и ветер качает ветки.

Заключение

Можно сделать и свой прожектор с датчиком движения и освещенности. Правда, над этим придётся хорошо подумать и поработать, но результат не разочарует. Датчик освещенности уличный может быть чрезвычайно ценным в случаях, когда необходимо где-то поддерживать освещение постоянно, как-то в инкубаторах для цыплят, чтобы в случае пропажи света и тепла сообщать про неполадки.

Иногда возникают такие ситуации, когда нужно каждый день с рассветом включать свет в помещении и выключать с закатом, т.е. имитировать световой день внутри какого-либо закрытого помещения. Потребоваться это может, например, при выращивании растений или содержании животных, где необходимо точное соблюдение режима день/ночь.

В зависимости от времени года время заката и восхода постоянно меняется, а значит, применение суточных таймеров на включение освещения не справится с задачей должным образом. На помощь приходит датчик освещённости, или, проще говоря, фотореле. Это устройство регистрирует интенсивность попадающего на него солнечного света. Когда света будет много, т.е. взойдёт солнце, на выходе установится лог. 1. Когда день подойдёт к концу, солнце уйдёт за горизонт, на выходе будет лог. 0, лампы освещения выключатся до следующего утра. Вообще, область применения датчика освещённости весьма широка и ограничивается лишь фантазией собравшего его человека. Нередко такие датчики используются для подсветки шкафа при открытии дверцы.

Схема датчика освещённости

Ключевое звено схемы – фоторезистор (R4). Чем больше света на него попадает, тем сильнее уменьшается его сопротивление. Можно применить любой фоторезистор, какие получится найти, ведь это достаточно дефицитная деталь. Импортные фоторезисторы компактные, но стоят порой весьма существенно. Примеры импортных фоторезисторов — VT93N1, GL5516. Можно применить также отечественные, например, ФСД-1, СФ2-1. Они стоят куда меньше, но также будут неплохо работать в этой схеме.
Если достать фоторезистор не удалось, а сделать датчик освещённости очень хочется, то можно поступить следующим образом. Взять старый, желательно германиевый транзистор в круглом металлическом корпусе и спилить его верхушку, оголив тем самым кристалл транзистора. На фото ниже показан как раз такой транзистор со спиленной крышкой.

Очень важно при этом не повредить сам кристалл, отрывая крышку. Подойдут практически любые транзисторы в таком круглом корпусе, особенно хорошо будут работать советские германиевые, например, МП16, МП101, МП14, П29, П27. Т.к. теперь кристалл такого «модифицированного» транзистора открыт, сопротивление перехода К-Э будет зависеть от интенсивности света, попадающего на кристалл. Вместо фоторезистора впаиваются коллектор и эмиттер транзистора, вывод базы просто откусывается.
В схеме используется операционный усилитель, можно применить любой одинарный, подходящий по цоколёвке. Например, широкодоступные TL071, TL081. Транзистор в схеме – любой маломощный структуры NPN, подходят BC547, КТ3102, КТ503. Он коммутирует нагрузку, которой может служить как реле, так и небольшой отрезок светодиодной ленты, например. Мощную нагрузку желательно подключать с использованием реле, диод D1 стоит в схеме для гашения импульсов самоиндукции обмотки реле. Нагрузка подключается к выходу, обозначенному OUT. Напряжение питания схемы – 12 вольт.
Номинал подстроечного резистора в этой схеме зависит от выбора фоторезистора. Если фоторезистор имеет среднее сопротивление, например, 50 кОм – то подстроечный должен иметь в два-три раза большее сопротивление, т.е. 100-150 кОм. Мой фоторезистор СФД-1 имеет сопротивление более 2 МОм, поэтому и подстроечный я взял на 5 МОм. Существуют и более низкоомные фоторезисторы.

Сборка датчика освещённости

Итак, перейдём от слов к делу – в первую очередь нужно изготовить печатную плату. Для этого существует ЛУТ метод, которым я и пользуюсь.
Файл с печатной платой к статье прилагается, отзеркаливать перед печатью не нужно.
Скачать плату:

(cкачиваний: 247)

Плата рассчитана на установку отечественного фоторезистора ФСД-1 и подстроечного резистора типа CA14NV. Несколько фотографий процесса:

Теперь можно впаивать детали. Сначала устанавливаются резисторы, диод, затем всё остальное.

В последнюю очередь впаиваются самые крупные детали – фотодиод и подстроечный резистор, провода для удобства можно вывести через клеммники. После завершения пайки обязательно нужно удалить с платы флюс, проверить правильность монтажа, прозвонить соседние дорожки на замыкание. Только после этого можно подавать на плату питание.

Настройка датчика

При первом включении светодиод на плате либо будет светится, либо будет полностью погашен. Аккуратно вращаем подстроечный резистор – в каком-то его положении светодиод сменит своё состояние. Нужно установить подстроечный резистор на эту грань между двумя положениями, и закрывая или наоборот засвечивая фоторезистор добиться нужного порога срабатывания.

Наглядно работа датчика освещённости показана на видео. Над фоторезистором создаётся тень, интенсивность света уменьшается, светодиод погасает. Успешной сборки!

Отправим материал вам на e-mail

Д а будет свет, сказал когда-то один известный киноперсонаж и его слова стали пророчеством для нашего времени. Сейчас освещение есть везде, и основной заботой каждого владельца загородного дома является оптимизировать затраты на обеспечение удобства, которое дает освещение территории возле дома. Это возможно сделать используя датчик света для уличного освещения. Этот маленький прибор способен не только организовать автономию осветительной системы, но и хорошо сэкономить семейный бюджет. Его можно приобрести в готовом виде или сделать своими руками, в любом случае стоит узнать о нем побольше.

Оптимизировать затраты на освещение придомовой территории поможет датчик света

Что из себя представляет датчик света для уличного освещения, какие они бывают, где применяются?

Чаще всего такой датчик устанавливают для уличного освещения владельцы загородных домов. Этот шаг логичен, ведь нет потребности постоянно оставлять свет включеним. А если двор большой, то пока удастся добраться до включателя можно 10 раз упасть особенно зимой в гололед, в таком случае датчик станет настоящим волшебником и помощником. Коме того, этот прибор способен не просто экономить , а еще и продлевать срок службы ламп и другого осветительного оборудования.

Основными видами датчика света есть такие:

• Те что реагируют на уровень освещенности. Как только наступают сумерки они включают освещение, с приходом рассвета выключаются.
• Датчики движения. Его принцип действия заключается в особенностях излучения, которое выделяется человеческим телом. Так в дневное время оно не уловимо, а в сумерках и в темноте инфракрасные излучения подсказывают датчику что нужно включить освещения. То есть он улавливает инфракрасный диапазон, который каждый из нас излучает.
• Комбинированные. Они имеют специальный таймер, который можно запрограммировать на включение и выключение. То есть после того как свет с помощью него включиться, через определенное установленное время он выключиться.

В частных домах чаще всего применяют второй или третий тип. Так как необходимости в постоянном освещении в темное время суток нет, а первый востребован для использования в подъездах в многоквартирных домах или других общественных местах. Например, для освещения улиц или автомагистралей.

Как подключить датчик света для уличного освещения?

В процессе строительства дома стоит предусмотреть вывод провода для подключения уличного освещения, если это не сделано, то для начала нужно осуществить подходящий вывод провода. Только после этого можно подключить датчик. Нужно организовать в распределительном щитке два свободных контакта, если на территории имеются места для парковки, ее стоит освещать с использованием отдельной линии. Схема подключения имеет такой вид:

В ней имеется разрыв фазного кабеля, что идет на светильник . Но стоит обратить внимание на одно отличие.

Для того чтобы устройство сработало должен иметься нулевой провод. К простым ноль не проводится, концы проводов зачищаются и прячутся в распределительную коробку. Для избежания попадания на кабеля влаги и пыли их стоит заводить снизу. Для этого же используется резиновые уплотнители, они чаще всего идут в комплекте. Фотоэлемент датчика можно расположить или рядом, или в отдельном блоке.

Есть также пороговый элемент. Он осуществляет сравнение количества света и уровня освещенности, которые поступают на фотоэлемент. Имеющееся в нем , обеспечивает включение и выключение освещения. Монтируя датчик, стоит обратить внимание, чтобы на него не попадал свет фонаря, который вы к нему подключаете. А то получиться что как только наступит темнота, датчик свет включит, а он попадет на него же и снова выключится и так по кругу, пока кто-то из них не сдастся.

Важно определить правильное размещение устройства, а для этого учесть такие моменты:

• Он должен быть замаскированным.
• На датчик не должны воздействовать электромагнитные излучения, они могут повлиять на его корректную работу.
• Не должна влиять температура, она может вывести прибор из строя.
• Расположить его следует на высоте не меньше 1 метра от земли, это исключит реагирование его на домашних животных.

Датчик прослужит дольше если осуществлять его регулярное техническое обслуживание и бережно к нему относится.

Статья по теме:

Датчики света для уличного освещения своими руками сделать не сложно, особенно если есть хотя бы минимальные познания в электротехнике. Схема датчика состоит из простых и доступных элементов, которые собрать самостоятельно не составит труда.

Главным компонентом устройства является фототранзистор, он отвечает за преобразование светового потока в электрический ток. Он имеет более высокую чувствительность если сравнивать с фотодиодом или резистором. Если нет возможности найти такой, то можно применять один из распространенных транзисторов. Для этих целей подойдет серия МП, к примеру, МП37. Для превращения его в фототранзистор достаточно сточить верхнюю часть его с помощью наждака.

Кроме этого понадобится приобрести блок питания, реле и подстроечный резистор. Собирать все это нужно по схеме, которая указана выше. Но чаще всего такая сборка своими руками нецелесообразна по ряду причин:

• Покупка и поиск элементов вытянет много денежный средств и заберет время.
• Стоимость комплекта выше указанных компонентов будет наверняка дороже чем готовое устройство, так что подумайте стоит ли тратиться.

Выводы

Датчик света для загородного дома – это выгодное и удобное устройство. Его можно собрать самостоятельно или купить готовый, а потом подключить по подходящей схеме. При таком подключении важно учитывать моменты, которые могут повлиять на качественную его работу.

С наступлением осени начинает сокращаться световой день.

Людям приходиться раньше включать электрическое освещение, расходовать на него больше электроэнергии.

Сейчас любой домашний мастер может экономить денежные средства за оплату электричества, обеспечив его оптимальное потребление для осветительных приборов, расположенных в помещениях или на открытом воздухе.

Сделать это можно за счет их включения только с наступлением сумерек и отключения при рассвете. Причем работать они могут полностью в автоматическом режиме.

Для этих целей служит датчик света, который используется в фотореле, управляющим работой освещения.

Такую общую конструкцию, заключенную в единый корпус, принято называть сумеречным выключателем.

Для автоматического управления светильниками по величине освещенности рабочего места и фактору «День-ночь» используется специальный светочувствительный датчик. Он меняет свои электрические характеристики в зависимости от интенсивности падающего на него света.

Для корректировки уровня срабатывания имеется регулятор. После него сигнал от чувствительного элемента усиливается до необходимой величины и подается на обмотку реле электромеханической или статической конструкции.

Таким способом, в зависимости от дневного или ночного освещения, датчик света управляет подачей напряжения на обмотку реле. А последнее — подключает или отключает через свой контакт на светильник.

Как работает чувствительный элемент фотодатчика

Для контроля величины светового потока используются различные электронные компоненты, входящие в состав:

• фоторезисторов;
• фотодиодов;
• фототранзисторов;
• фототиристоов;
• фотосимисторов.

Как работает датчик света на фоторезисторе

Полупроводниковый слой, облучаемый электромагнитными волнами оптического спектра, изменяет свое электрическое сопротивление.

К нему прикладывается источник стабилизированного напряжения, под действием которого в замкнутой цепи начинает протекать ток, вычисляемый по закону Ома. Его величина зависит от характера изменения сопротивления полупроводникового слоя датчика света.

При увеличении светового потока электрический ток возрастает, а при уменьшении — снижается. Остается только определить граничные состояния, при которых необходимо включать источник освещения в рабочее состояние или отключать его.

Как работает датчик света на фотодиоде

Светочувствительный элемент этого типа преобразует энергию электромагнитных колебаний видимого спектра в электрический ток.

Его величина тоже зависит от силы облучения, что позволяет устанавливать границы срабатывания фотореле.

Датчики света на фотодиодах могут подключаться для работы в схемах с:

1. питанием от внешнего, дополнительного источника напряжения;
2. или обходиться без его использования.

Как работает датчик света на фототранзисторе

Принципы работы, используемые для двух предыдущих случаев, здесь тоже соблюдаются. Фототранзисторы, работают так же, как и их биполярные или полевые аналоги. На их характеристики влияет интенсивность облучения световым потоком.

Определив эту закономерность, выставляют границы рабочих уставок для конечной схемы фотореле. Таким же образом создаются датчики света на фототиристорах и фотосимисторах.

Как работает электрическая схема датчика света на фотореле

В качестве примера рассмотрим самое простейшее устройство со светочувствительным элементом на основе фоторезистора PR1, обладающего сопротивлением в несколько мегаом при полной темноте.

Под действием потока света оно снизится до нескольких килоом. Этой величины достаточно для открытия первого транзистора VT1, когда через него станет протекать коллекторный ток, открывающий второй каскад на транзисторе VT2.

В это плечо включена обмотка обыкновенного электромагнитного реле К1. Она перекинет собственный якорь во второе положение и переключит свой контакт К1.1, который управляет работой светильника.

При отключении реле от схемы его обмотка формирует ЭДС самоиндукции. Для его ограничения установлен диод VD1. Подстрочный резистор R1 используется в качестве регулятора уставки срабатывания датчика света. В некоторых случаях от него вообще можно отказаться.

За счет использования двух последовательно работающих транзисторов чувствительность такой схемы достигается очень большой величины, когда слабый сигнал света, падающий на поверхность фоторезистора, осуществляет переключение выходного реле и управление светильником в автоматическом режиме.

Такая схема является довольно универсальной. Она позволяет применять различные марки транзисторов, электромагнитных реле и устанавливать для них различное напряжение. Чем его величина будет больше, тем высшей чувствительностью обладает датчик света.

Заводские модули фотореле для сумеречных выключателей имеют более сложную структуру схемы, более мощный выходной контакт, но в основе своей работы они повторяют эти же принципы.

В самодельных конструкциях для автоматического управления светом хорошо зарекомендовала себя схема, описанная в статье . Ее несложно повторить своими руками тем, кто умеет и любит работать с .

Как подключить датчик света с фотореле к светильнику и выполнить монтаж

Использование цветовой разметки проводов

Электрическая схема подключения сумеречного выключателя собирается на основе распределительной коробки, в которую приходят кабелем три провода от электрощитка:

1. фазы;
2. нуля;
3. заземляющего проводника.

На самом фотореле выполнен вывод тоже трех проводов. Обычно они имеют расцветку:

• коричневый, подключаемый на фазу питания сети;
• красный, подающий через встроенный контакт фазный потенциал на светильник при его включении с наступлением сумерек;
• синий, соединяемый с рабочим нулем схемы.

На фотографии сумеречного выключателя показаны эти провода и регулятор освещенности. При вращении его рукоятки устанавливается порог срабатывания датчика света.

Особенности монтажа

Обычная длина проводов, выступающих из корпуса фотореле, не превышает двадцати сантиметров. Поэтому его приято монтировать в непосредственной близости около распределительной коробки, а сам светильник:

1. выносят на некоторое расстояние;
2. или размещают рядом, как показано на фотографии.

При втором способе монтажа схемы необходимо учитывать, чтобы свет от включенной лампы источника не попадал на поле обзора датчика света. Иначе будет происходить ложное срабатывание. Для его исключения дополнительно применяют таймер и датчики движения.

Их контакты включают в последовательную цепочку между красным проводом, выходящим из фотореле и цоколем лампы светильника. Работа датчика движения и таймера подчиняется запрограммированным алгоритмам логической схемы сумеречного выключателя.

Подключение нескольких светильников к одному фотореле

Выходные контакты конечного датчика света обладают определенной коммутационной способностью. Их величина указывается в технической документации и на корпусе сумеречного выключателя в амперах. При необходимости управлять светом от нескольких источников необходимо внимательно посчитать нагрузку, создаваемую ими всеми в комплексе.

Если мощность контактов позволяет, то светильники подключает параллельной цепочкой, как показано на фотографии ниже.

Иногда может возникнуть ситуация, когда нагрузка схемы превышает допустимую мощность контактов сумеречного выключателя.

В этом случае допустимо использовать то же самое фотореле, но к его контактам подключить промежуточный элемент — обмотку магнитного пускателя, обладающей меньшей нагрузкой.

Мощные контакты этого коммутационного аппарата будут надежно переключать цепочку из многих светильников или один мощный прожектор, как показано на схеме ниже.

Подбирать магнитный пускатель придется по типу катушки управления и мощности контактной группы.

Важные технические характеристики датчика света

Фотореле выбирают по:

• чувствительности фотодатчика;
• типу и величине напряжения питания;
• мощности коммутируемых контактов;
• рабочей среде сумеречного выключателя.

Чувствительность фотодатчика

Под этим термином понимают отношение вырабатываемого внутри фотоэлемента тока в микроамперах к величине падающего на него потока света в люменах. Для более точного анализа приборов чувствительность классифицируют по:

1. частоте, связанной с определенным видом колебаний — спектральный метод;
2. диапазону падающих световых волн — интегральная чувствительность.

Напряжение питания сумеречного выключателя

На форму и величину сигнала обращают особое внимание при работе с моделями датчиков света, выпущенных за рубежом, где стандарты электроснабжения могут отличаться от тех, которые используются у нас.

Рабочая среда

Для управления светом уличных светильников создаются сумеречные выключатели с фотореле герметичной конструкции, способной противостоять действию атмосферных осадков и пыли. Их отличает повышенный .

Они же обладают увеличенным диапазоном рабочих температур. Когда наступает низкая морозная погода, то может возникнуть необходимость обогрева их контактов или временного отключения.

Для работы сумеречного выключателя внутри обогреваемых помещений этого делать не требуется.

Изложенный в статье материал позволяет лучше понять видеоролик владельца Инженерные сети «Подключение фотореле».

Датчик движения для включения света повышает комфортабельность жилища. Он позволяет снизить расход электроэнергии. Такие датчики применяются также для создания охранной зоны. В зависимости от принципа работа подобные конструкции делятся на несколько типов, каждый из которых имеет свои особенности.

Общая информация

Датчик движения – это специальное устройство, которое посредством чувствительных элементов фиксирует присутствует человека или животного и автоматически включает свет. Он устанавливается, в основном, в коридорах и на придомовых территориях. То есть, в местах с относительно высоким потоком людей.

Прежде чем отвечать на вопрос, как сделать датчик движения, необходимо определиться с существующими типами таких устройств. Это оборудование классифицируется по месту установки. Датчики бывают:

• наружные;
• внутренние.

Первый тип устройств предъявляется более высокие требования к качеству и виду материала, из которого изготавливается его корпус. Наружные датчики отличаются между собой максимальной зоной охвата. Под последним термином понимается определенный участок территории, движение по которому способен «засечь» сенсор.

Самодельный датчик движения не предъявляет требований к типу осветительного прибора. Однако некоторые специализированные модели необходимо подключать к строго определенным прожекторам.

По механизму работы датчик движения для включения света бывает:

1. Инфракрасным. Такие устройства реагируют на температуру объекта, попадающего в зону действия сенсора. Инфракрасные датчики в основном используются внутри помещений, так как они отличаются повышенной чувствительностью к изменениям окружающей среды.
2. Микроволновым. Сенсор регистрирует изменения радиочастот. Он настраивается на определенный диапазон сигналов. В случае появления объекта в зоне «видимости» сенсор регистрирует его присутствие и передает информацию на сигнализатор. Тот включает свет.
3. Ультразвуковым. Считается наиболее простым устройством для освещения. Эти датчики отличаются надежной конструкцией.

В домашних условиях проще сделать датчик движения своими руками с ультразвуковым или инфракрасным сенсором. К недостатку такого устройства следует отнести то, что оно реагирует на животных.

Условия для установки

Прежде чем создавать собственный датчик движения, необходимо определиться с рядом важных условий. Последние влияют на параметры будущего устройства. К числу таких условий относится:

1. Выбор места установки. От этого параметра зависит конструкция датчика. В частности, если он используется на улице, то необходимо сделать для него влагостойкий корпус. Место установки также определяет уровень мощности, которым должен обладать сенсор.
2. Наличие преград. Люстры, деревья и другие объекты мешают прохождению сигнала.

Важно отметить, что инфракрасные сенсоры не срабатывают, если в зоне их «видимости» располагается стекло.

Изготавливаем датчик

Ниже мы рассмотрим схему простого датчика движения, который будет состоять из передатчика, приемника и блока питания для них.

Блок питания

И приёмник и передатчик питаются постоянным стабилизированным напряжением 12-16 В. При этом их суммарное потребление не превышает 50 мА.

Таким образом в качестве блока питания можно использовать любой БП на 12 В, например от старого роутера. Или же можно собрать свой источник по одной из множества схем в интернет. Потребление у нас мизерное, поэтому подойдёт любая.

Передатчик

Передатчик собран на микросхеме NE555. В качестве передающего элемента используется ИК-диод LD274, угол обзора которого составляет 10 градусов, что необходимо учесть при монтаже передатчика.

Приёмник

В качестве чувствительного элемента здесь используется фототранзистор BPW40, а в качестве исполнительного органа – реле BS-115C. Фототранзистор имеет угол обзора 20 градусов, что также следует учесть при монтаже приёмника. Принимая во внимание чувствительность фотоприёмного элемента, расстояние от передатчика до приёмника составит порядка 5 метров, что весьма неплохо.

Заключение

В собранном виде наши приёмник и передатчик будут выглядеть следующим образом:

Остаётся только сделать, чтобы реле приёмника осуществляло коммутацию лампочки, светодиодной ленты или звуковой сигнализации (на ваше усмотрение).

Датчик света для уличного освещения, его выбор и правильный монтаж

Уличное освещение придумано человечеством ещё на заре цивилизации и сопровождает человека в его повседневной жизни по сей день. Сегодня невозможно даже представить себе города и другие населённые пункты без уличного освещения, которое постоянно обновляется и совершенствуется. Оно должно полноценно освещать пространство в нужное время суток, работать в автономном режиме и желательно быть экономичным.

Затраты на уличное освещение составляют внушительную часть бюджетов, как муниципалитетов так и семейных, а применение датчиков позволяет экономить до 70 процентов электроэнергии и существенно улучшить качество уличного освещения. Поэтому в настоящее время уделяется большое внимание и привлекаются значительные средства для развития современных технологий в этой сфере.

Пути развития уличного освещения

Современные технологии позволяют значительно усовершенствовать управление и эффективность уличного освещения. Производители осветительного оборудования предлагают большой выбор экономичных ламп освещения и прожекторов с продлённым сроком эксплуатации, а также различные устройства автоматического управления. К таким устройствам относятся датчики наружного освещения, которые в свою очередь подразделяются на фотореле, датчики движения, реле времени с отложенной функцией включения.

Применение таких датчиков позволяет эксплуатировать светильники и прожекторы в экономичном режиме и включать и отключать уличное освещение по необходимости. Такие приборы работают автономно без вмешательства человека длительные сроки. Остановимся более подробно на некоторых их них.

Фотореле

Фотореле или сумеречный выключатель, является наиболее распространённым прибором включения и выключения уличных светильников, который применяется в основном на промышленных объектах и в муниципалитетах. В его состав входит фотодатчик, который реагирует на изменение светового потока. Принцип действия фотодатчика основан на изменении свойств вещества под влиянием светового потока. При этом изменяется его внутреннее электрическое сопротивление, а также возникают другие физические явления, такие как эмиссия электронов из катода электронной лампы или электродвижущая сила между проводниками.

Производителями предлагаются фотореле с различными фотодатчиками, но наиболее распространёнными являются фотодатчики с изменяемым фотосопротивлением.

В таких фотодатчиках фототранзисторное сопротивление возрастает под воздействием сумерек и падает с восходом солнца. Такие датчики бывают встроенными и выносными. Встроенные датчики устанавливаются в блок управления уличным освещением, а выносные отдельно от него. Такие приборы очень надёжны и имеют длительный срок эксплуатации.

Установка сумеречных выключателей производится только специализированными и аттестованными организациями, которые предложат наиболее оптимальные варианты и произведут монтаж в соответствии с требованиями заводов производителей. Зачастую такие организации осуществляют также сервисное обслуживание данного оборудования.

Немного о датчике света

Такие приборы применяются в основном в частном секторе, где нет особой необходимости в постоянном освещении прилегающей к жилым строениям территорий, чем достигается значительная экономия электроэнергии, продлевает срок эксплуатации осветительного оборудования. Датчики движения более сложные в изготовлении и в эксплуатации, но при правильной настройке и своевременном техническом обслуживании, эксплуатируются бесперебойно длительный срок.

Принцип действия основан на изменении инфракрасного излучения, которое возникает при движении человека. При дневном свете тело живого существа не светится, а в инфракрасном (ИК) диапазоне светятся.

Устройство датчика движения

Устроен датчик движения следующим образом: внутри находятся специальные фотоэлементы с мультилинзой и играют роль фотоприёмника. Мультилинза состоит из большого количества линз от 20 до 60 штук, каждая из которых фокусирует ИК свет на сенсорный фотоэлемент. Когда человек пересекает сектор оптической системы, на фотоэлементе появляется импульсный сигнал, который усиливается, преобразовывается в цифровой формат и подаётся на исполнительный механизм, который включает или отключает светильник или другой прибор освещения.

Виды приборов и их особенности

Основные функции данного прибора, это охранное освещение прилегающих к домам участков, где применяются датчики с пассивной функцией и освещение тротуаров и площадок для передвижения людей, датчики с активной функцией. Датчики, которые устанавливаются на опорах освещения, имеют дальность действия до 12 метров и большой угол охвата.

В зависимости от того, какие лампы применяются при освещении, датчики бывают трёх полюсные для всех видов ламп и двух полюсные для ламп накаливания.

Отличаются они друг от друга, также углом обзора. В горизонтальной плоскости угол обзора может быть от 60 до 90 градусов, а в вертикальной 15-20 градусов. Датчики движения отличаются друг от друга номинальной мощностью, которая подключается к ним, поэтому правильной подбор датчика света по этому параметру имеет немаловажное значение в долговечности прибора. Существуют также для наружной эксплуатации и внутренней. Наружные имеют усиленную защиту от влияния атмосферных осадков и возможного физического проникновения.

Основные производители

В России всё большую популярность получают датчики света от российской компании ВКС г. Казань, которая разрабатывает и производит автоматизированные системы управления уличным освещением, позволяющие на модульном принципе, использовать только необходимые элементы света, при этом имеется возможность плавно изменять яркость практически каждой лампы, в зависимости от потребности в освещении. Такая технология очень перспективна и пользуется заслуженным авторитетом.

Хорошим спросом пользуются в России датчики света немецкой компании Theben. Особенно популярны продукция theluxa, которые отличаются высокой чувствительностью и практически незаметны на фасаде здания. Известная во всём мире французская компания Legrand, поставляет на российские рынки современные датчики освещённости и движения с регуляторами чувствительности, света и временной задержки.

Монтаж и эксплуатация

Для того, чтобы установить датчики уличного освещения в домашнем хозяйстве, необходимо получить квалифицированную консультацию специалиста, который определит место установки датчиков и произведёт монтаж оборудования. Необходимо учесть, что при монтаже прибора имеются некоторые особенности, которые необходимо обязательно учитывать.

Прежде всего, датчики движения должны быть мало заметны или находиться вне пределов досягаемости, не должны подвергаться воздействию электромагнитного и излучения и высокой температуры, а также располагаться на высоте не менее одного метра от поверхности земли, чтобы исключить реагирование на домашних животных.

Длительный срок эксплуатации зависит от бережного отношения к приборам и своевременным техническим обслуживанием. Некоторые, более простые по своей конструкции датчики движения, при наличии определённых навыков можно смонтировать своими силами, соблюдая все технические требования, изложенные в прилагаемых инструкциях.

Датчик света для уличного освещения обеспечит удобство, экономичность

Грамотно оборудованная система уличного освещения на загородном участке создает максимальный комфорт, безопасность. Однако управление светильниками может создавать определенные сложности. Несвоевременно включенные фонари причиняют неудобства. Не отключенный уличный фонарь напрасно расходует энергию. Датчик света для уличного освещения исключает все проблемы. Его установка позволяет не заботиться о включении и выключении светильника, создать на участке комфорт, не расходуя электроэнергию напрасно.

Конструкция датчиков света, механизм их работы

Пользователи и даже специалисты по-разному называют эти приборы: фотодатчики, фотореле, фотоэлементы, светоконтролирующие выключатели. Но предназначение устройства от этого не меняется. Датчик обеспечивает автоматическое включение светильника при снижении интенсивности естественного света, его отключение при повышении показателя.

В основе принципа работы прибора положена способность некоторых материалов изменять свою структуру под воздействием солнечных фотонов. Реле день ночь оснащаются фототранзисторами, фотодиодами или фоторезисторами.

Попадание на прибор солнечных лучей вызывает изменение в параметрах элемента, прекращается подача тока к фонарю, свет отключается. Снижение интенсивности воздействия фотонов при наступлении сумерек приводит к обратным изменениям в фотоэлементе, контакты соединяются, обеспечивается электропитание светильника, включается свет.

Основные критерии выбора датчиков

Производители предлагают датчики света для уличного освещения в обширном ассортименте. Для того чтобы приборы безупречно справлялись со своим предназначением в течение нескольких лет, выбирать их нужно внимательно. Нужно учитывать следующие параметры:

• величина напряжения;
• выходная мощность;
• степень защиты;
• диапазон рабочего режима.

Уличные фонари могут работать с напряжением 12 или 220В. Датчик должен соответствовать источнику света по этому параметру.

Датчики могут обслуживать один или несколько светильников. Следует при выборе устройств ориентироваться на мощность источников света. Причем желательно приобретать модели, в которых выходной показатель выше требуемого. Это позволит избежать сбоев в работе датчиков.

Все электротехнические приборы имеют определенную степень защиты. Поскольку датчик будет работать на открытом воздухе, он будет испытывать на себе весь комплекс климатических воздействий. Показатель класса защиты IP в таких устройствах должен быть не ниже 44. У приборов с высокой степенью защиты имеется герметичный, прочный корпус, не позволяющий влаге проникать к рабочим элементам.

Уличный датчик рассчитан на определенный температурный режим функционирования. Этот показатель выбирается с учетом климатических условий региона. Как и в случае с выходной мощностью, следует выбирать устройства более широкого температурного диапазона, чтобы избежать проблем в случае непредвиденных сюрпризов погоды.

Дополнительные возможности приборов

Выбирая датчик освещения, стоит обратить внимание на дополнительные возможности этих приборов. В ассортименте некоторых производителей есть модели, оснащенные регулировкой чувствительности. Пользователь может по своему усмотрению изменять этот показатель. Диапазон пределов может быть различным от 10 до 100 Лк, от 2 до 100 Лк и др.

Наличие регулировки позволяет оптимально настроить работу прибора. К примеру, в зимнее время года снежный покров отражает естественный свет. При повышенной чувствительности этот эффект будет воспринят датчиком как наступление рассвета, освещение отключится ночью.

Есть в этих приборах еще один важный параметр. Датчики отличаются длительностью времени срабатывания. Устройство с коротким периодом может создать определенные неудобства. Например, светильник может отключиться в ночное время при случайном попадании на реле света от автомобильных фар. Этого не произойдет, если датчик света для уличного освещения оснащен опцией задержки срабатывания.

Правила грамотной установки прибора

Качественная работа устройства, безупречность выполнения функций во многом зависит от правильности его размещения. При этом учитываются условия, необходимые для функционирования датчика:

• прибор должен располагаться в зоне, открытой для солнечного света;
• свет от ламп, окон дома, фонарей не должен попадать на датчик;
• желательно устанавливать устройство в месте, на которое не попадает свет автомобильных фар;
• прибор должен находиться в доступном месте, что позволит удалять с него регулярно пыль, снег.

Грамотно выбрать место для монтажа устройства порой бывает непросто. Возможно, придется несколько раз менять его местоположение, прежде чем найдется оптимальный вариант.

Нередко пользователи фиксируют датчики на столбе фонаря. Если прибор располагается слишком высоко, это обязательно вызовет неудобства в регулярном уходе за устройством. Практика показывает, что оптимальным вариантом является монтаж реле в удобном месте, к примеру, на стене дома. Обеспечить автоматическую работу светильника поможет кабель питания.

Электрическая схема монтажа датчика света

К прибору подключается нулевой провод и фаза. Нулевой кабель проводится с шины, автомата, подключается к реле и источнику света. Фаза присоединяется к светильнику на выходе. Места соединений должны быть надежно защищены от климатических воздействий. Обеспечить такие условия поможет специальная распределительная коробка.

Источники света с высокой мощностью оборудуются дросселями. В таком случае желательно оснастить схему контактором. Особенность этого устройства заключается в способности положительно воспринимать пусковые токи, что позволяет сохранять работоспособность в условиях частых включений и выключений.

На загородном участке есть зоны, в которых постоянное освещение не требуется. В светильниках, расположенных в таких местах, целесообразно дополнительно устанавливать датчик движения. Он обеспечит включение света только при попадании в зону человека. Этот прибор монтируется после светочувствительного реле. Это обеспечивает срабатывание датчика движения только с наступлением сумерек.

В целях упрощения задачи для пользователей, решивших самостоятельно заняться подключением, производители оснащают датчики света для уличного освещения проводами разного цвета. Синий предназначен для «0», коричневый или черный для входа фазы, красный подсоединяется к источнику света. Пользователям, которые никогда не занимались электропроводкой, стоит обратиться к специалисту.

Настройка оптимальной работы устройства

После монтажа, подключения прибора следует заняться его настройкой. Регулятор предела срабатывания располагается на нижней плоскости кожуха. Он имеет вид диска из пластика. Настройка осуществляется вращением, стрелочки на корпусе показывают направление поворота диска для снижения и повышения чувствительности.

Установка нужного показателя выполняется при наступлении сумерек. Днем регулирующий диск устанавливается на точку минимальной чувствительности. Как только интенсивность солнечного света снизится до показателей, при которых требуется искусственное освещение, нужно медленно вращать диск до включения фонаря. Теперь датчик света для уличного освещения будет автоматически включать светильник при наступлении сумерек.

Астрономические таймеры

Обеспечивать удобное управление светильниками, экономичную работу систем могут и другие приборы. Автоматическим включением и выключением света управляет астрономический таймер. Но его устройство, принцип работы отличаются от конструкции, работы реле. Датчик света для уличного освещения реагирует на интенсивность света. Астрономический таймер учитывает временные периоды.

В приборе заложены данные о наступлении сумерек, рассвета в различных поясах в определенные сезоны и даже дни. После монтажа, подключения астротаймера в нем устанавливаются координаты GPS местонахождения прибора, а также текущее время, дата. Устройство начинает работать по заложенной программе, автоматически включает, выключает уличный свет, согласно условиям данного климатического региона.

У этого прибора есть определенные достоинства:

• в отличие от датчиков света, таймер исключает ложное срабатывание, свет включается, выключается независимо от капризов погоды;
• место монтажа не ограничено, так как устройству не требуется воздействие естественного света;
• есть возможность отрегулировать часы включения выключения света, в разных моделях предусмотрено изменение показателей в диапазоне 2-4 часов.

Удобство астрономических таймеров неоспоримо. Но стоимость таких приборов высокая, что не способствует популярности. В ближайшие несколько лет, скорее всего, главным регулятором работы светильников будет датчик света для уличного освещения.

Каталог нашего интернет магазина в большом ассортименте предлагает фотореле для уличных фонарей. У вас есть возможность приобрести качественные, надежные приборы от ведущих мировых производителей с учетом специфики системы. Они обеспечат экономичное, комфортное освещение на участке, исключат любые неудобства в пользовании. Умеренная стоимость датчиков света обеспечивает доступность для каждого потребителя.

Автоматическое включение фар своими руками. Датчик света (фотореле) для уличного освещения

Каждый из нас мечтает, чтобы собственный дом был автоматизирован и для включения света или телевизора достаточно было просто войти в комнату. Если с бытовой техникой в плане автоматизации дела обстоят не очень, то с системой освещения все намного лучше. И сегодня в доме или квартире можно с помощью специальных устройств относительно просто создать систему для автоматического освещения.

Наша статья расскажет вам, каким образом можно своими руками организовать в любом помещении дома качественную систему освещения, работающую в автоматическом режиме.

Автоматизация подсветки: преимущества и назначение

Создание системы для автоматического управления освещения в домашних помещениях является той мечтой, которая сегодня легко воплощается в жизнь с помощью специального оборудования. Такие системы в доме имеют следующие преимущества:

• эффективное и комфортное управление работой осветительных приборов без непосредственного участия человека;
• возможность установить автоматическое устройство системы управления света своими руками;
• автоматическое включение света в темное время суток;
• экономия на электричестве. Устройство (датчик движения, реле и т.д.), которое используется в той или иной ситуации, позволяет добиться разной степени экономии электроэнергии.

Автоматическая подсветка помещения

Стоит отметить, что системы автоматического освещения, применяемые внутри помещения, входят в понятие «умный дом» или «умный свет». Подключая такие системы, вы получаете возможность быстрого, комфортного и эффективного управления уровнем освещения в любом помещении дома, где установлена необходимая аппаратура.
В зависимости от того, какое устройство имеет тот или иной прибор (датчик, реле и т.д.), включение света может осуществляться следующим образом:

• через регистрацию прибором в заданной области движения. Здесь устройство содержит специальный сенсор, улавливающий любые изменения в контролируемой области. Тут для выключения/включения освещения необходима установка датчика движения;
• через звуковые эффекты. Например, для включения света нужно похлопать в ладони. Здесь нужен специальный звуковой выключатель;
• через степень освещенности. В данной ситуации используется реле, устройство которого способно оценивать уровень освещенности в доме и при падении ее ниже определенного показателя, производить включение света.

Обратите внимание! Все перечисленные выше способы включения и выключения освещения в темное время суток могут использоваться как в доме, так и на улице. Но те аппараты, которые способны реагировать на звуковой сигнал, стоит устанавливать именно в помещениях, чтобы снизить риск ложного срабатывания.

В некоторых ситуациях можно даже комбинировать приборы, имеющие разное устройство, чтобы достичь максимально полной автоматизации системы автоматического включения света в любом помещении дома или квартиры.
Теперь рассмотрим более детально каждый тип аппаратов, применяемых для организации системы автоматического освещения.

Датчики движения – самый распространенный вариант

Чаще всего в доме система автоматического освещения организовывается путем установки датчиков движения. Такие приборы бывают самыми разнообразными:

• инфракрасными. Являются самыми безопасными в плане длительной эксплуатации в жилых помещениях. Они проводят оценку изменений теплового сигнала и при обнаружении разницы между посланным и принятым сигналом могут включать или выключать свет в комнате;

Инфракрасный датчик движения

• микроволновой и ультразвуковой датчик. Такие изделия чаще используются для автоматизации системы освещения на улице. Это связано с тем, что микроволновое управление светом, особенно при длительном использовании, может негативно сказываться на состоянии здоровья людей. Принцип работы микроволнового и ультразвукового датчика практически аналогичен. Разница заключается только в типе принимаемого и испускаемого сигнала: микроволны или ультразвук. Схемы организации таких устройств почти идентичны;

Микроволновой датчик движения

Комбинированный датчик

• комбинированный датчик. Такое управление светом, как и инфракрасное, является наиболее оптимальным для дома. Устройство комбинированного датчика содержит два типа сенсора, которые анализируют сигналы в контролируемой области.

Обратите внимание! Комбинированные и инфракрасные датчики дают минимальное количество ложных срабатываний.

Для правильной работы прибора нужны схемы подключения, которые обычно предоставляются производителями и находятся либо в инструкции к прибору, либо нанесены на бок упаковки. Схемы подключения могут иметь разный вид. Все зависит от модели прибора, с помощью которого планируется организовывать управление светом.
Монтаж датчиков движения возможен в любых помещениях дома, включая ванную комнату и туалет. Свет в такой ситуации будет включаться при вхождении человека в комнату, и выключаться при его выходе.
Кроме этого подобные устройства часто комбинируют с таким элементом, как автоматический выключатель света. Он может дополнять и другие типы устройств данной системы.

Умный выключатель — хлопаем в ладоши

Умный выключатель

Еще одним довольно оригинальным, но, тем не менее, популярным способом включения света в помещении является установка выключателя, реагирующего на хлопки ладонями.

Такое устройство оснащено микрофоном, для которого характерна высокая избирательность. Этот микрофон способен различать определенный звук и отделять его от других звуковых колебаний. Кроме этого, умный выключатель оснащен специальной автоматикой, которая способна анализировать полученный звуковой спектр и вычленять из него необходимый сигнал.

Обратите внимание! Умный выключатель может реагировать не только на хлопок ладоней, но и на специальное слово. При желании в качестве сигнала можно использовать любую вариацию звуковых колебаний. Здесь главное грамотно все настроить.

Для установки такого выключателя также используют специальные схемы. Это нужно обязательно учитывать при монтаже аппарата в доме.
Использовать выключатель лучше всего в таких комнатах, как спальня, гостиная, кухня, коридор. А вот для ванной комнаты с туалетом умный выключатель не подойдет.

Фотореле и их роль в системе автоматической подсветки дома

Фотореле

Все устройства, которые применяются для организации в доме автоматической системы подсветки, могут в той или мере реагировать на степень освещенности. Но есть специальные изделия, которые реагируют на уровень естественной подсветки. Это реле разных модификаций.

Управление светом здесь происходит при снижении уровня естественного света ниже установленного показателя. Для того чтобы управление было правильным, реле такого плана нужно устанавливать, используя правильные схемы. Реле устанавливается в осветительный прибор. Только после этого управление будет доступно. Поэтому, если неправильно подключить хотя бы один провод, реле не будет функционировать как нужно.

Схема подключения фотореле

Вместе с тем стоит отметить, что при организации системы автоматического освещения внутри жилого сооружения, фотореле или другие его модификации используются редко. Чаще они входят в систему наружной подсветки, где их размещение будет наиболее актуальным и эффективным. Здесь, как правило, используется фотореле, которое имеет вид датчика. Он имеет определенную чувствительность к световым лучам. Попадая на реле, солнечные лучи способствую переходу устройства в режим изолятора. А вот в темное время суток, когда световой поток ослабевает, реле преобразуется в проводник. В результате такого преобразования происходит включение света ночью и вечером. Запитка прибора идет от электросети дома.

Заключение

Для того чтобы организовать в доме качественную и эффективную систему автоматического включения света, можно использовать три группы устройств. Каждая из них обладает своими преимуществами и недостатками, которые следует учитывать при выборе для дома. Есть некоторые приборы (микроволновые датчики движения), длительная работа которых вблизи людей недопустима по причине нанесения значительного вредя здоровью. И эта статья поможет вам сделать взвешенный выбор в пользу того или иного вида автоматического прибора для освещения жилых комнат.

Как подобрать и установить датчики объема для автоматического управления светом
Самодельные регулируемые транзисторные блоки питания: сборка, применение на практике

Итак, поскольку постоянно забываю включать, а что ещё хуже – выключать ближний свет, я решил попробовать автоматизировать этот процесс. Обычные реле, продающиеся в магазине меня не устраивали тем, что свет либо включается сразу после включения зажигания/запуска ДВС, либо после достижения определённого напряжения, а напряжение как известно – вещь непостоянная.

Поэтому реле использовал стандартное пятиконтактное, т.к. четырёхконтактного нормально-замкнутого не нашёл. К выводу «30» реле подключаем провод, соединённый с красным спаренным проводом от фишки замка зажигания, который включает втягивающее реле стартера. К выводу «86» цепляем провод с фишки лампочки генератора. Вывод «85» — масса. К выводу «87а» подключаем зелёный провод с кнопки включения наружного освещения. К выводу «87» ничего не подключаем.

Принцип работы:
Зажигание выключено – на реле нет напряжения и фары не горят.
Зажигание включено – на лампе генератора минус и фары не горят.
Запуск ДВС – на лампе появился плюс, но плюс появился и на втягивающем стартера, релюха разомкнута и фары не горят.
ДВС заработал, отпускаем стартер, реле замыкается и т.к. на лампе генератора плюс, этот плюс идёт на трёхрычажный переключатель света. Ну, собственно схема:

То есть фары загораются только тогда, когда запущен двигатель и выключен стартер. Это особенно актуально зимой, т.к. чем меньше лишних потребителей во время запуска двигателя – тем больше шансов завестись.
Переключение света в подрулевом трёхрычажном переключателе происходит следующим образом: 0 – фары выключены, 1 – горит ближний свет, 2 – горит дальний.

Вот фото реализации:

Габариты включаются отдельно кнопкой включения наружного освещения. Про габариты я рассудил так: они нужны только ночью, а ночью их включить 100% не забудешь, потому что как только стемнеет, станет невидно показания приборов. Забыть выключить тоже можно только по очень большой запарке, т.к. гарящие габариты ночью сразу бросятся в глаза. Можно сделать чтобы габариты выключались автоматически, но это лишние реле и лишние провода. ИМХО это ни к чему.
Такую схему считаю практически идеальной. Единственное что хотелось бы улучшить – это чтобы ближний горел и в нулевом и в первом положениях подрулевого переключателя. Но тогда нужна дополнительная релюха, чтобы при переключении на дальний гас ближний и ещё принудительное отключение фар с кнопки или ручника.

Датчики движения сделали человеческую жизнь намного легче. Их устанавливают в различные приборы, в том числе — в осветительные. Так, человеку нет необходимости теперь искать выключатель в темноте. Благодаря установленному датчику движения свет автоматически включится.

Освещение появляется благодаря передаче на пульт управления сигнала о том, что в помещении есть движение. Итак, рассмотрим принцип работы устройства, какие бывают, а также проанализируем основные модели, представленные на рынке.

Стоит отметить, что сам датчик устанавливается не в цоколе, а на стене. Угол его обзора составляет до 120 градусов.

В зоне видимости датчика фиксируется уровень излучения. В состоянии покоя датчик «хранит молчание». Когда в зону видимости попадает какой-нибудь объект, на выходе происходит изменение напряжения. В зависимости от вида датчика, способ передачи сигнала варьируется.

Череда импульсов о появлении объекта передается на центральный пульт управления. В зависимости от уровня чувствительности свет на объекте включается в течение 3−10 секунд. Чтобы освещение появлялось довольно быстро, монтаж датчика движения осуществляется на входе в помещение .

Виды датчиков движения

Сегодня на рынке представлено довольно много видов датчиков движения. В зависимости от существующих задач на объекте, бюджета и внешних условий, необходимо устанавливать тот или иной датчик движения для включения света. Так, можно установить ультразвуковой, инфракрасный или микроволновый датчик.

Ультразвуковой датчик работает по принципу отражения волн от предметов, которые его окружают. Считается, что это самое надежное устройство , представленное на рынке, при этом цена на него наиболее привлекательна. Такое устройство позволяет экономить электроэнергию, оно просто в эксплуатации и довольно функционально. При необходимости можно подключить датчик к микрофону или монитору, чтобы осуществлять наблюдение за объектом. Единственным недостатком этого датчика является сложность установки.

Инфракрасный датчик работает по типу термометра. При попадании объекта, чья температура тела выше, чем в помещении, сигнал передается на пульт управления. В течение 3−10 секунд свет включается автоматически. Главным недостатком такого датчика является реакция на смену температуры . Поэтому он плохо подходит для помещений, где есть отопительные приборы. Не рекомендуется устанавливать его перед дверью. Однако именно такие датчики, как правило, используют в жилых помещениях. Это обусловлено возможностью настройки диапазона температур, чтобы свет не включался на домашних животных.

Микроволновый датчик работает по типу локатора. Так, прибор периодически отправляет сигналы определенного диапазона. Когда сигнал возвращается, датчик срабатывает. Сегодня это наиболее продвинутый датчик, представленный на рынке. Его чувствительность максимальная, а угол обзора достигает 120 градусов. Однако стоимость такого датчика довольно высокая, поэтому их устанавливают в офисных помещениях или в производственных цехах.

Также датчики движения для включения света бывают уличного и внутреннего исполнения . Если комнатный датчик работает при температуре 0−45 градусов Цельсия, то уличные могут выдерживать морозы до -50 градусов. При установке сигнализаторов важно учитывать диапазон действия устройства. Чаще всего устанавливаются приборы, действующие на 100−500 метров, но есть профессиональные модели, радиус действий которых приближается к одному километру. Отметим, что многие датчики работают только с осветительными приборами определенного типа. Важно учитывать этот нюанс при монтаже.

Напомним, что основной целью датчиков движения для включения света является экономия электроэнергии.

При установке их на большом коммерческом объекте экономия электроэнергии составляет от 25 до 40%.

Выбор датчика движения для включения света

Конечно, можно приобрести любой тип датчика движения. Но при выборе обязательно необходимо отталкиваться от запланированного бюджета и технических возможностей объекта. Существует несколько правил при монтаже датчиков движения.

Так, многие специалисты рекомендуют устанавливать параллельно датчику движения обыкновенный выключатель . Дело в том, что если необходимо долгое время пребывать в помещении, то для того, чтобы свет горел, придется постоянно двигаться. В противном случае после определенного времени он будет отключаться, если используется не инфракрасный датчик движения.

Чтобы прибор не срабатывал на домашних животных, его стоит устанавливать на расстоянии 1 метр от пола . Если важно, чтобы угол обзора был максимальным, датчик устанавливают на потолке.

В квартиру можно установить самые простые датчики — ультразвуковые. Но, для темных и холодных подвалов рекомендуются инфракрасные приборы. Они максимально подходят для таких объектов. Что касается микроволновых, то они универсальны, хотя из-за высокой стоимости их установка чаще осуществляется на больших промышленных объектах.

Производители

Сегодня на рынке представлено несколько основных производителей. Но большинство из них имеют заводы на территории КНР. Однако, есть несколько отечественных производителей, которые собирают из китайских комплектующих датчики в России. Стоимость таких моделей немного выше, но это полностью окупается повышенным сроком гарантии.

Важно отметить, что цена за прибор напрямую зависит от дальности центрального склада поставщика или производителя. Так, на Дальнем Востоке китайские модели значительно дешевле отечественных. В Москве можно найти датчики российского производства, которые будут стоить меньше импортных. Наиболее надежными и простыми в монтаже датчиками являются модели торговых марок Ultralight, Theben и Sen. Последнее время на рынке очень популярными стали Camelion LX-03A.

Несмотря на то что технические характеристики, по сути, везде одинаковые в техническом паспорте, отечественные модели уличного исполнения более морозоустойчивы . Гарантия, как правило, составляет от 6 месяцев до 1 года.

Установка датчиков движения

Теоретически очень просто установить датчик, который будет реагировать на звук или движения. Нужно соединить провода устройства с проводкой. Для того, чтобы все смотрелось эстетично, применяют специальную распределительную коробку. При установке необходимо следовать нескольким правилам.

Во-первых, стоит сразу придумать место установки, так как переместить датчик на другое место после его монтажа будет довольно сложно и трудозатратно. Во-вторых, выключатель должен работать отдельно от датчика движения. В противном случае могут возникнуть сложности, если датчик сломается. В-третьих, важно понимать заранее, прибор какого диапазона понадобится на заданном объекте. Важно, чтобы на датчик не попадали прямые солнечные лучи. В противном случае он быстро сломается.

Однако, чтобы все было установлено правильно, рекомендуется обратиться к специалисту. Если датчик приобретать непосредственно в монтажной компании, то можно сэкономить на установке. Чем больше стоимость заказа, тем больше скидка. В отдельных случаях монтаж может оказаться бесплатным.

В связи с тем что на дорогах стало обязательное включеное ближнего света фар в автомобиле, появилась такая вот схема , автоматическое включение ближнего света в автомобиле . И данное устройство не сложно сделать своими руками, она проста в сборке, и в подключении. Все контакты подписано куда подключать.Читаем подробнее.

В интернете изначально нашел такую вот схема.

Но потом появился недостаток – если схему не выключить, и включить ближний + дальний свет, то конец фарам, если они не раздельные (2-х нитиевые лампочки). Поэтому, я немного модернизировал схему:

Назначение выводов:

«На лампочку зарядки или давления масла», то есть, мы берем сигнал с датчика давления масла. Лампочка горит – схема не работает, лампочка погасла, схема спустя некоторое время включается.

«Плюс при включении зажигания». Ну, думаю, тут все понятно.

«Масса» корпус автомобиля или мотоцикла (- питания)

«Плюс при включении габаритов» — этот вывод нужен для того, чтобы эта схема блокировалась, когда включается свет.

Итак, начнем. Надо сделать плату. Ну, как делать плату, я, думаю, рассказывать не надо. Все прочитаете на форуме.

Сделали плату, расставляем элементы, запаиваем. Проверяем монтаж, если все нормально, то проверяем вот так:

Масса — она же минус питания. Красный провод «на лампочку зарядки или давления масла» подсоединяем к массе. Зелёный провод «плюс при включении габаритов» бросаешь в воздухе, или — тоже на массу. +12В подаёшь на «плюс при включении зажигания». Реле должно молчать.

1. Имитируем запуск движка. Красный провод перекидываем на +12В. Реле должно сработать через несколько секунд.
2. Имитируем ситуёвину — движок заглох, но зажигание не выключено. Возвращаем красный провод на массу. Реле должно отпустить через несколько секунд.
3. Имитируем включение габаритов с ночным режимом. Красный провод — на +12В, реле сработало. Подаём на зелёный провод +12В. Реле должно отпустить моментально.

На многих современных автомобилях автоматическое включение фар, также называемое “евросвет”, давно стало нормой. В странах, где законодательство обязывает автовладельцев ездить со включенным ближним светом фар (а в их числе и Россия), эта функция очень удобна, и ряд владельцев автомобилей, лишенных данной функции, задумываются о ее внедрении.

Плюсы автоматического включения фар

• Устраняется фактор забывчивости водителя (в любом случае фары на движущемся автомобиле будут включены, нельзя и забыть их выключить).
• При резком изменении освещенности, например, при въезде в тоннель, автомобиль будет освещать дорогу сразу, без задержек на время реакции водителя.

Возможные варианты работы автоматического включения света фар

• Включение/выключение синхронно с зажиганием . Этот способ наиболее прост, однако имеет определенный минус: при необходимости стоянки со включенным зажиганием аккумулятор автомобиля можно легко разрядить.
• Автоматическое включение фар при запуске двигателя автомобиля. Такой вариант можно назвать оптимальным.

Самостоятельное подключение евросвета

В зависимости от конструкции автомобиля, решение может быть различным, перечислим наиболее характерные моменты:

Важные моменты

В первую очередь, трезво оцените свои умения и опыт, особенно, если речь заходит о ситуации, описанной в третьем пункте предыдущего подраздела. Лучше расстаться с определенной суммой денег за квалифицированную работу автоэлектрика, чем упорно пытаться обойтись своими силами и нажить себе лишние проблемы.

Все вмешательства в электроцепи лучше производить внутри салона, чтобы защитить точки врезки в штатную проводку от влияния окружающей среды. Грамотно выполненная и заизолированная скрутка, вопреки расхожему мнению, не только не уступает пайке в качестве соединения, но и превосходит ее по стойкости к вибрации. Примененное Вами дополнительное реле должно обязательно быть жестко закреплено .

Цепи питания силовых контактов дублирующего реле и его управляющей обмотки в обязательном порядке должны защищаться предохранителями . Это можно гарантировать подключением реле после блока предохранителей.

Ветви проводки не должны иметь натяг при любом ее возможном перемещении, а в местах перегиба ее возле металлических частей кузова обязательным является применение изолирующей поливинилхлоридной трубки (тюбинга).

Часто можно услышать, что того же результата можно добиться без применения дополнительных реле, вставив перемычку в нужное место монтажного блока автомобиля. Нужно крайне скептически относиться к подобным советам, так как зачастую их авторы не имеют никакой квалификации автоэлектрика и выполнение их рекомендаций может привести к печальным последствиям, например, если в реальности эта перемычка приведет к включению фар в обход предохранителя.

Итог

В большинстве случаев внедрение “скандинавского света” на автомобиль не является большой трудностью и может быть выполнено самостоятельно. Важно помнить, что, как и любое вмешательство в электропроводку автомобиля, эта работа требует большой аккуратности и внимания к мелочам, и только в этом случае завершится полным успехом.

схема. Датчик включения света. Собираем датчик движения для включения света Как сделать датчик движения домашних условиях

Датчики движения – невероятно удобная вещь, которая позволяет управлять светом в комнате или контролировать открытие и закрытие дверей, а также может оповестить вас о нежелательных гостях. В этой статье мы расскажем, как сделать датчик движения своими руками в домашних условиях и рассмотрим сферу возможного применения данных устройств.

Кратко о датчиках

Один из самых простых видов датчиков — концевой выключатель или самовозвратная кнопка (без фиксации).

Она устанавливается у двери и реагирует на ее открытие и закрытие. С помощью нехитрой схемы данный аппарат включает свет в холодильнике. Ей можно оснастить кладовку или тамбур прихожей, дверь в подъезде, дежурную светодиодную подсветку, использовать данный выключатель как сигнализацию, которая оповестит об открытии или закрытии двери. Недостатками конструкции могут являться сложности в установке, и порой непрезентабельный внешний вид.

Аппараты, на основе и магнита, можно заметить на дверях и окнах охраняемых объектов. Их принцип работы очень похож на работу кнопки. Геркон может размыкать или соединять контакты при поднесении к нему обычного магнита. Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Такая конструкция аккуратно выглядит и используется чаще, чем обычная кнопка. Недостаток устройств в узко специализированном применении. Для контроля открытых территорий, площадей, проходов они не годны.

Для открытых проходов существуют устройства, реагирующие на изменения в окружающей среде. К ним относятся фотореле, емкостные (датчики поля), тепловые (PIR), звуковые реле. Для фиксации пересечения определенного участка, контроля препятствия, наличия движения какого-либо объекта в зоне перекрытия, используют фото или звуковые эхо устройства.

Принцип работы таких датчиков основан на формировании импульса и его фиксации после отражения от объекта. При попадании в такую зону предмета, изменяется характеристика отраженного сигнала, и детектор формирует сигнал управления на выходе.

Для наглядности представлена принципиальная схема работы фотореле и звукового реле:

В качестве передающего устройства в оптических датчиках используются инфракрасные светодиоды, а в качестве приемника – фототранзисторы. Звуковые датчики работают в ультразвуковом диапазоне, поэтому их работа для нашего уха кажется бесшумной, однако каждый из них содержит маленький излучатель и улавливатель.

К примеру, замечательно снабдить детектором движения зеркало с подсветкой. Включение освещения будет происходить только в тот момент, когда человек будет находиться непосредственно возле него. Не желаете сделать такую самостоятельно?

Схемы сборки

Микроволновый

Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле. Принцип действия данного устройства заключается в измерении величины поглощения радиоволн. Каждый наблюдал или был участником этого эффекта, когда, приближаясь к работающему радиоприемнику, частота на которой он работает, сбивалась и появлялись помехи.

Поговорим о том, как сделать датчик движения микроволнового типа. Сердцем данного детектора является радио микроволновой генератор и специальная антенна.

На данной принципиальной схеме представлен простой способ сделать микроволновый датчик движения. Транзистор VT1 является высокочастотным генератором и по совместительству радио приемником. Детекторный диод выпрямляет напряжение, подавая смещение на базу транзистора VT2. Обмотки трансформатора Т1 настроены на разную частоту. В начальном состоянии, когда на антенну не воздействует внешняя емкость, амплитуды сигналов взаимно компенсируются и на детекторе VD1 нет напряжения.При изменении частоты, их амплитуды складываются и детектируются диодом. Транзистор VT2 начинает открываться. В качестве компаратора для четкой отработки состояний «включено» и «выключено», используется тиристор VS1, который управляет силовым реле на 12 Вольт.

Ниже предоставлена действенная схема реле присутствия на доступных компонентах, которая поможет собрать детектор движения своими руками или просто пригодится для ознакомления с устройством.

Тепловой

Тепловой ДД (PIR) самый распространенный сенсорный аппарат в хозяйственном секторе. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы.

Готовый аппарат можно купить в любом магазине электротоваров. Часто этим сенсором снабжаются светильники, устройства сигнализации и прочие контроллеры. Однако сейчас мы расскажем, как сделать тепловой датчик движения в домашних условиях. Простая схема для повторения выглядит следующим образом:

Специальный тепловой датчик В1 и фото элемент VD1 составляют автоматизированный комплекс управления освещением. Устройство начинает работать только после наступления сумерек, порог срабатывания можно выставить резистором R2. Датчик подключает нагрузку при попадании перемещающегося человека в зону контроля. Время встроенного таймера для отключения можно выставить регулятором R5.

Самоделка из модуля для Arduino

Недорогой сенсор можно сделать из специальных готовых плат для радио конструктора. Так можно получить довольно миниатюрное устройство. Для сборки нам понадобятся модуль датчика движения для микроконтроллеров Arduino и модуль одноканального реле.

На каждой плате распаян разъем из трех штырьков, VCC +5 вольт, GND -5 вольт, OUT выход на детекторе и IN вход на плате реле. Для того, чтобы сделать устройство своими руками, необходимо с источника питания подать на платы 5 Вольт (плюс и минус), например, от зарядки для телефонов, а out и in соединить вместе. Соединения можно проводить с помощью разъемов, но надежнее будет все спаять. Можно руководствоваться схемой ниже. Миниатюрный транзистор, как правило, уже встроен в модуль реле, поэтому дополнительно его ставить не нужно.

При перемещении человека модуль подает сигнал на реле, и оно открывается. Обратите внимание, что есть реле высокого и низкого уровня. Его необходимо подбирать исходя из того, какой сигнал выдает датчик на выходе. Готовый детектор можно поместить в корпус и замаскировать в нужном месте. Дополнительно рекомендуем просмотреть видео, в которых наглядно демонстрируются инструкции по сборке самодельных датчиков движения в домашних условиях. Если у вас останутся какие-либо вопросы, вы всегда можете задать их в комментариях.

Чтобы повысить комфорт при управлении автомобилем, производители транспортных средств оснащают свои машины множеством различных устройств. Еще двадцать лет назад нельзя было подумать, что дворники могут включаться автоматически с наступлением дождя, а свет фар — при наступлении темноты. что это — основная информация касательно таких устройств приведена ниже.

[ Скрыть ]

Описание датчика света

Итак, что такое датчик света, для чего он используется в автомобиле и в чем заключается его принцип работы? Для начала рассмотрим описание устройства.

Предназначение, местонахождение и принцип работы

Световые контроллеры предназначены для автоматической активации света оптики при наступлении темноты или движении по неосвещенным участкам дороги. Когда на улице становится темно, контроллер сам активирует габаритные они, а также ближнее освещение. То же самое касается и поездок в тоннеле — при въезде датчик включит фонари, а при выезде из тоннеля — отключит их.

Как работает датчик? В соответствии со схемой, принцип функционирования девайса довольно простой. В устройстве используется специальный фотоэлемент, предназначенный для измерения освещения вокруг транспортного средства.

Для обработки сигналов фотоэлемента используется управляющий модуль, а непосредственно функцию активации и отключения освещения выполняет реле. Фотоэлемент производит измерение света в двух зонах — вокруг транспортного средства, а также конкретно перед ним. Такой принцип позволяет исключить возможные ложные срабатывания.

При необходимости автовладелец в любой момент сможет произвести регулировку устройства, чтобы девайс активировал оптику при определенном снижении степени света. Иными словами, водитель может выставить определенный порог срабатывания. Сам по себе контроллер срабатывает вольно быстро — когда освещенность улицы снижается до указанного порога, для активации оптики потребуется не более двух секунд. Что касается отключения, то для этого требуется не меньше шести секунд.

Управляющий модуль, осуществляющий функцию обработки импульсов, при уменьшении освещенности на дороге передает соответствующий сигнал на реле. На модуле имеется специальный болт, использующийся для регулировки чувствительности контроллера. Само реле напрямую подключено к проводке управления оптикой. Что касается места расположения, то оно может отличаться в зависимости от авто. Как правило, устройства устанавливаются в салоне авто, под лобовым стеклом. Также его монтаж возможен на центральной консоли либо на зеркале заднего вида.

Фотогалерея «Место расположения контроллера»

Разновидности

В настоящее время производители выпускают множество моделей машины, которые изначально комплектуются контроллерами такого типа. Устройство может функционировать не всегда, так как при необходимости автовладелец может его отключить.

По разновидностям эти устройства можно разделить на два вида:

1. Универсальные контроллеры. Их монтаж возможен в соответствии со схемой на любую модель транспортного средства в силу универсальности устройства и способе его подключения.
2. Модели для определенных транспортных средств. То есть предназначенные для конкретной модели авто (автор видео — Евгений офф).

Что касается отличий, то их практически нет. Единственно различие заключается в том, что универсальные девайсы не комплектуются селектором с положением «Auto», который можно установить на подрулевой переключатель.

Однако следует отметить, что существуют и типы контроллеров:

1. Для ближнего освещения, используются только для выполнения этой функции.
2. Для активации габаритных огней, как правило, такие девайсы применяются для подсветки грузовиков. Они не будут функционировать в светлое время суток, а также при активации оптики. Но когда на улице станет темно, автомобиль сам начнет светиться.
3. Устройства салонного типа. С помощью таких девайсов можно произвести регулировку уровня освещенности в салоне машины.

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе датчиков:

1. Выход из строя фоточувствительного элемента. Такая ошибка приведет к неработоспособности девайса, а заменить сам чувствительный компонент может быть проблематично. Как правило, при таких неисправностях устройство просто меняется на новое.
2. Выход из строя управляющего модуля. Также неприятная проблема, поскольку она чревата полной заменой блока управления, если его не удастся отремонтировать.
3. Поломка реле. Наименее затратный вариант. Поскольку само реле не может работать вечно, рано ли поздно оно в любом случае выйдет из строя, для решения проблемы этот элемент нужно просто поменять.
4. Повреждения проводки. При такой проблеме нужно прозванивать электроцепь и икать обрыв или пробой провода, поврежденные участки подлежат замене (автор видео — канал KingSyze911).

Инструкция по установке контроллера освещенности своими руками

Как установить датчик света своими руками (на пример Фольксваген Поло):

1. В первую очередь, подбирается место для монтажа. Установка контроллера может быть произведена на лобовое стекло либо на центральной консоли, но учитывайте, что устройство не должно прикрываться.
2. После установки девайса производится укладка проводки. Улаживать провода необходимо таким образом, чтобы они не висели и не мешали обзору водителя. Поэтому все кабеля укладываются под облицовкой салона. Конец провода при этом следует завести в саму консоль к месту монтажа селектора.
3. Далее, извлекается селектор, от него следует отключить разъем с проводкой. К новому рычагу необходимо подключить управляющий модуль, а также разъем с проводами. Переключатель ставится на место, после чего можно проверить работоспособность контроллера.

Топовые комплектации ныне продаваемых автомобилей имеют в своем арсенале большой выбор всевозможных электронных опций. Все они направлены на то, чтобы обезопасить вождение и сделать его более комфортным. Не скажем о том, что большинство их них не заменимы, но иногда они все же могут облегчить наши каждодневные водительские будни. Так всевозможные датчики дождя и света способны включать в автоматическом режиме дворники или головной свет на машине. Датчик света, о котором мы хотим рассказать более подробно, может помочь водителю при проезде тоннелей или когда смеркается и свет пора бы уже включить. По принципу действия такой датчик срабатывает тогда, когда наступают условия недостаточной освещенности. Если у вас есть желание внедрить подобную функцию и в вашу машину, то мы расскажем о том, как это сделать.

Схема датчика света на машину

Само собой управляющим элементом в схеме является фоторезистор, то есть радиодеталь, которая изменяет свое сопротивление в зависимости от освещенности. Также в схему входит счетчик NE555, который в данном случае используется немного не по классическому применению. А вот силовой блок схемы реализован на транзисторе и реле, что в конечном счете и коммутирует питание на включение фар. А теперь об этом всем более подробно. Итак, взглянем на схему…

По сути NE555 генерирует логический ноль или единицу на своем выходе, ножке 3. Это зависит от того, что подается на вход микросхемы, ножку 4. Как только напряжение достигает определенного уровня на входе, то на выходе появляется логическая единица. Вы спросите почему нельзя было применить вместо микросхемы транзистор и подавать сигнал на его базу? Здесь все просто! Цифровая логика, а вернее выход с микросхемы меняется сразу и на всю величину, то есть это не аналоговый элемент. А в итоге срабатывание всей схемы будет четким. Сработало или не сработало, без возможных нарастаний сигнала и неустойчивой работы. Именно эти преимущества все же заставляют применять здесь микросхему. Далее с выхода микросхемы (ножка 3), сигнал поступает уже на транзистор. По сути в купе с реле, это силовая часть схемы. Как только транзистор открывается от потенциала на базе, через эмиттер -коллектор начинает протекать ток. Именно он и заставляет срабатывать реле. Само собой реле и включает фары. Если говорить об особенностях схемы, то внимание стоит обратить на фоторезистор, ведь именно от него будет зависеть сопротивление, а значит и порог срабатывания всей схемы. В нашем случае это фоторезистор 5516 с минимальным сопротивлением порядка 1500 Ом. Последовательно фоторезистору можно поставить подстрочный резистор, скажем на 1 кОм. Однако схема срабатывает в комфортном диапазоне освещенности для глаз, как нам кажется. Также для экономичности стоит установить максимально возможную величину сопротивления для резистора от ножки 3 до базы транзистора. Если у вас будет время, то проиграйтесь с этим резистором, дабы защитить микросхему от высоких токов проходящих через нее и уменьшить энергопотребление всей схемы.
Что касается светодиода и сопротивления, то фактически это визуальный индикатор того, что фары включились от вашего датчика света. Кроме того, светодиод помогает сгладить индукционный ток на реле, тем самым спасая от него как катушку реле, так и транзистор.

Как подключать датчик света на машине

Теперь пару слов о подключении. Фоторезистор необходимо установить на панель приборов под основание лобового стекла. То есть туда, где прямые солнечные лучи смогут попадать на него. Саму схему лучше подключить параллельно выключателю, который включает фары или противотуманные фары. То есть контакты реле должны коммутировать включение света параллельно подрулевому выключателю. Если вы захотите отключить работу датчика света, то можно поставить еще один тумблер на питание этой схемы. Тогда в любой момент и легко вы можете просто отключить такой датчик света.

Подводя итог…

Как видите, схема довольно простая и понятная. Надежность ее тоже очень высока. Если все смонтировать правильно и без ошибок, то настройка совсем будет не нужна или будет минимальна. Ну а на счет функциональности мы уже говорили. Это вполне жизненный вариант, как машине можно добавить опцию «датчик света».

Видео о датчике света своими руками

В настоящее время в современную квартиру или дом просто необходима установка датчиков движения. Они предназначены для автоматизации системы внутреннего и наружного освещения, это «умное» приспособление, которое включается в цепь освещения при появлении каких-либо движений в районе своего действия, а отключение цепи освещения происходит тогда, когда движущейся объект покинул область действия прибора.

Таким образом включение света происходит лишь тогда, когда это необходимо, и позволяет ощутить комфорт, вам не нужно будет идти, и в темной комнате нащупывать выключатель, все будет происходить автоматически. Такое устройство за счет автоматического включения и выключения освещения, поможет вам сократить затраты электроэнергии до 70 процентов, и мы без особых усилий сможем собрать его своими руками.

Классификация и виды

Устройство датчиков движения и их принцип работы не сложный, и основывается на том что, при появлении перемещающегося объекта в области действия, реле замыкается и подается сигнал на включение источника света.

Они подразделяют по возможности подключения на:

• Потолочные, подразумевают собой приборы, устанавливающееся на потолке, плитах перекрытия, и детектирующий круговую зону.
• Угловые и настенные, подразумевается их установка на стенке, и имеют угол обзора 180 градусов и ниже.

Датчики так же подразделяют по возможности установки:

1. Внешние, для установки вне помещения
2. Внутренние, для установки внутри помещения

По способу питания их подразделяют на:

• Проводные – подключаемые к электрической сети;
• Автономные – с собственным блоком питания.

Современные датчики кроме фотоэлемента оснащают прибором инфракрасного излучения и индикатором освещенности. Принцип работы прибора инфракрасного излучения основан на том что он реагируют на изменяющеюся тепловую среду, а если тепловая среда не изменяется в течении некоторого времени, то тот подает сигнал на отключение света.

Но следует понимать, что такие датчики не нужно ставить вблизи источников тепла, так как изменяющейся тепловой фон поспособствует его ложному срабатыванию. А индикатор освещенности анализирует освещенность помещения и поможет нам избежать включения освещения в светлое время суток, когда нам это не нужно.

Монтаж и подключение

После сборки, необходимо перейти к его монтажу, выбору схемы и электрическому
подключению. Датчики движения должны подключатся через автоматические выключатели либо через предохранители, т.е. цепи питания должны иметь постоянную защиту.

Теперь вам необходимо выбрать схему монтажа датчика, для этого рассмотрим возможные схемы подключения датчика:

1. Стандартная схема: L — входная фаза, А — выходная фаза с датчика движения на источник света, N — ноль;
2. Следующая схема подключения применима в тех случаях, когда выходная нагрузка превышает предельное значение. Необходимо добавить в схему контактор с напряжением катушки 220 вольт, или использовать два датчика на одну нагрузку.
3. Можно использовать схему, включив в ней клавишный выключатель, это позволит нам включать свет вне зависимости от датчика движения, принцип работы этой схемы заключается в том, что мы помимо датчика даем нагрузку на светильник.

После выбора схемы и электрического подключения датчика нам необходимо его проверить и отрегулировать чувствительность, для этого нам следует: Поворотом винта регулировочного сопротивления производится регулировка чувствительности датчика, по часовой стрелке – увеличивается, против часовой стрелки – чувствительность уменьшается, после регулировки необходимо проверить его работу.

Подведем итог всего вышесказанного

Преимущества использования датчиков движения:

• Экономия электроэнергии;
• Увеличение ресурса источника освещения;
• Удобство;
• Высокая надежность;

Можно применить для обеспечения системы безопасности частной территории, принцип работы заключается в том, что при проникновении в зону действия датчика, включится свет, и что может поспособствовать к испугу нарушителя, и так же привлечет ваше внимание.

Монтаж необходимо производить на высоте приблизительно 2,4 метра, что позволит нам более эффективно использовать светильник.

Выбор места для монтажа необходимо выбирать там, где в зону его видимости не будут попадать ветки деревьев, автомобильные дороги, так как они будут включать свет в моменты, когда вам это не нужно. Монтаж устройства необходимо производить строго в той зоне, где выявление движение должно послужить сигналом на включение света.

Периодически прочищайте сенсор прибора, так как осевшая пыль или другая грязь может негативно сказаться на его работе. При изготовлении датчика своими руками, в качестве излучателя лучше всего поставить лазерную указку.

Автоматические помощники в электронной начинке автомобиля сегодня охватывают практически все функции его управления. Это в большей мере относится к системам обеспечения безопасности, но с появлением сенсорных чувствительных элементов охват интеллектуальных ассистентов значительно расширился. Так, все популярнее становится датчик света в автомобиле. Что это за устройство? Это своего рода детектор, который фиксирует пороговые значения освещения, при которых оптика может автоматически включаться или отключаться. В более развитых системах датчик также способен отслеживать условия освещенности в промежуточных состояниях, точнее настраивая автомобильное оборудование.

Что представляет собой датчик света?

Устройство датчика можно разделить на две части — это типовая электротехническая инфраструктура, благодаря которой устройство подключается к реле управления оптикой, и чувствительный компонент. Подключение к реле дает возможность датчику оперативно взаимодействовать с автомобильными огнями, своевременно активизируя их функцию. Главный же элемент прибора — это непосредственно детектор в виде фотоэлемента, реагирующего на параметры освещения. Наиболее распространен автономный датчик света в машине. Как работает эта модификация? Ее особенность заключается в независимости от основной электросети. То есть сигнал на реле поступает даже в случае сбоев на магистральной проводке. Разумеется, о гарантии работоспособности данной схемы можно говорить только при условии стабильного функционирования самой оптики и управляющего контроллера.

Принцип работы устройства

В процессе движения автомобиля датчик постоянно контролирует вверенную ему зону, оценивая параметры освещенности. Обычно это элементарная яркость света, на которую и реагируют фотоэлементы. При достижении предельных значений датчик посылает сигнал на вышеупомянутое реле. В свою очередь, контроллер дает команду оптике включиться или, наоборот, отключиться. Важно подчеркнуть, что система действует не только на включение. Такие системы относятся к средствам активной безопасности, поэтому активизация света в темном переулке, к примеру, является ключевой задачей устройства. Но также при фиксации пороговых значений яркости прибор отключает оптику. Стоит отметить и особенности обработки сигнала, который посылает датчик света в автомобиле. Как работает в этой схеме управляющий блок? Изначально микросхема программируется на работу по нескольким каналам, связанным с определенной оптикой — огнями, фарами, «противотуманками» и т. д. Также и датчики отвечают за конкретные зоны, условно связанные с этими каналами. Таким образом, в каждом случае задействуется та или иная группа оптических приборов машины.

Зоны охвата

Базовое разделение предполагает обработку сигналов от двух зон охвата. В первую очередь, это глобальная зона. Она относится к пространству непосредственно у автомобиля. Вторая зона — передняя. Она распространяется на участок дороги перед машиной. Современные модели датчиков способны различать эти зоны, посылая на реле соответствующие сигналы. Казалось бы, если в текущих условиях наблюдается пониженный уровень освещения, то активизироваться должны оптические устройства, соответствующие условиям движения. Но разница как раз заключается в особенностях работы ближних и дальних фар, за которые отвечает датчик света в автомобиле. Что это разделение значит на практике? В условиях отсутствия видимости активизироваться должны дальние фары, а днем — ходовые огни с ближним светом. Однако пограничные состояния между этими условиями освещенности не всегда доступны для фиксации электроникой. Поэтому желательно, чтобы в датчике предусматривалась и возможность отслеживания промежуточных характеристик освещенности.

Настройки датчика

Отчасти задачу разделения пограничных показаний освещенности можно решить с помощью базовых настроек. Как правило, предусматривается два режима эксплуатации устройства:

• В сумерках. Свет активизируется при наступлении сумерек, когда ночь еще не наступила, но уже наглядно темнеет.
• Ночью. Датчик включает фары при наступлении полной темноты.

В некоторых конфигурациях предусматривается и конкретное назначение фар, которые при тех или иных условиях включает датчик света в автомобиле. Что это такое с точки зрения обработки сигнала электроникой? Это программные параметры, которые логически обрабатываются в тех или иных условиях. Например, в первом режиме все еще будет работать ближний свет, а во втором — происходит активизация дальних фар.

Специальные версии датчика

Существуют модели датчиков, которые также отвечают за регуляцию света в салоне. В частности, они не просто включают, но и управляют параметрами яркости приборной панели. Собственно, вторая функция и является первостепенной, так как во время движения панель в любом случае работает. Но в таких системах при сильной нагрузке сигналами на реле возможны проблемы. Так, по словам пользователей, датчик света в автомобиле «Киа Рио» грешит некорректным управлением подсветкой той же приборной панели. Например, ночью система вполне оправдано активизирует работу дальнего света, но в салоне подсветка может включаться с максимальной яркостью, что доставляет водителю дискомфорт. Чаще всего подобные проблемы возникают из-за нарушений соединения проводки или ее повреждения — падает сопротивление, в результате чего и сигналы поступают неточные.

Монтаж своими руками

В первую очередь определяются места установки. Их может быть два — или за зеркалом заднего вида в зоне лобового стекла, или же на передней панели — тоже возле лобового стекла. В обоих случаях важно организовать свободное не прикрытое пространство, в котором будет работать датчик света в автомобиле. Своими руками выполнить монтаж несложно — в работе участвуют комплектные крепежные приспособления. В некоторых случаях достаточно выполнить клеевое крепление, а в других — реализовать механическую фиксацию метизами.

Отдельного внимания заслуживает проводка. Кабель желательно как можно короче делать на видимом месте и по возможности сразу от датчика заводить за приборную панель. Селектор станет конечным пунктом, к которому напрямую подсоединяется датчик света в автомобиле. Что это такое в схеме соединения детектора с реле управления? Селектор — это переходное звено, которое выполняет своего рода предобработку сигнала. Он может корректировать его параметры, определять те же каналы групп оптики и устранять помехи.

Заключение

Присутствие автоматического регулятора света вовсе не стоит воспринимать как гарантию безопасности — хоть и в одном аспекте управления. Есть и опасности, которые может нести собой датчик света в автомобиле. Что это значит для автомобилиста? Электроника в виде автоматических ассистентов дает ощущение стороннего контроля, но это впечатление обманчиво. Действительно, в большинстве случаев такие датчики оказываются полезными, но есть также и риск выхода электроники из строя. И тогда несвоевременное включение фар может обернуться трагедией. Стоит ли из-за этого риска отказываться от датчика света? Пожалуй, нет, но полагаться только на его функцию в управлении оптикой уж точно не следует.

Что такое датчик света или освещенности в автомобиле, и каковы преимущества этого регулятора? Датчики присутствия для включения света Самодельный датчик света на авто.

Датчики света на сегодняшний день являются довольно распространенными. По своим конструктивным параметрам они сильно различаются. В первую очередь это связано с тем, что фотоэлементов имеется на рынке немало. При этом существует множество моделей с разными типами адаптеров. Однако чтобы более подробно разобраться в этом вопросе, следует изучить структуру данных устройств. Только после этого можно будет приступать непосредственно к сборке датчика для света.

Классическая схема устройства

Самая стандартная схема датчика для света включает в себя фотоэлемент. При этом адаптеры часто используются нелинейные. Однако линейные модификации также являются на сегодняшний день востребованными. Еще в схеме стандартного датчика света имеются конденсаторы различной емкости. Располагаться они могут в последовательном либо параллельном порядке. Непосредственно для ламп устанавливаются патроны разного диаметра. Системы платы чаще всего имеются многоканального типа.

Модель с магнитным фотоэлементом

С магнитным фотоэлементом датчик света (схема показана ниже) больше всего подходит для закрытых помещений. При этом на улице модель можно использовать только при плюсовой температуре. Для того чтобы собрать датчик света своими руками, лампу целесообразнее использовать на 5 В. При этом патрон можно отдельно для устройства приобрести в магазине. Следующим шагом необходимо заняться непосредственно установкой фотоэлемента.

Корпус для этих целей нужно использовать пластиковый. После установки фотоэлемента для передачи сигнала монтируется кардиодный проводник. Емкость данного элемента не должна превышать 3 пФ. В противном случае лампа накаливания может не выдержать большой нагрузки. Непосредственно подключение к сети 220 В осуществляется по первой фазе. Для этого необходимо замыкать только верхние контакты. Проводник в данном случае можно использовать с маркировкой РР20.

Применение широкополосных фотоэлементов

Собирается данного типа датчик света нелегко. В первую очередь необходимо найти хороший фотоэлемент. Для его установки потребуется прочный корпус. Дополнительно следует отметить, что он обязан быть герметичным, поскольку вышеуказанный фотоэлемент плохо переносит повышенную влажность. Использовать его при минусовых температурах также не рекомендуется. Однако в закрытых помещениях он способен сослужить хорошую службу. Конденсаторы для него чаще всего используются интегральные. По емкости они различаются. В данном случае многое зависит от выбранной лампы накаливания.

Если рассматривать вариант на 5 В, то конденсаторы в такой ситуации можно использовать на 15 пФ. При этом подключение датчика света к сети должно осуществляться через переходник. Для регулировки мощности устройства часто используются управленческие платы. На сегодняшний день большим спросом пользуются многоканальные модели. Для того чтобы подключить датчик включения света к сети 220 В, без вспомогательного адаптера не обойтись.

Датчик на дипольных резисторах

На дипольных резисторах датчик света для освещения является широко распространенным. Фотоэлементы у моделей устанавливаются в основном спектрального типа. Для улицы такой вариант подходит идеально. Использоваться он способен эффективно даже при температуре -20 градусов. При этом замыкание резисторов происходить не будет. В данном случае конденсатор потребуется для монтажа только один. Подбирать его необходимо открытого либо закрытого типа. Однако емкость конденсатора не должна превышать 5 пФ.

Усилители в таком устройстве применяются довольно редко. Гораздо лучше для управления устанавливать обычные контроллеры. Контактные системы для подключения подбираются однофазные. Однако в данной ситуации необходимо в первую очередь взглянуть на распределительный щит. Только после этого появится возможность определиться с переходником, чтобы лампочка не сгорела.

Датчик на волновых конденсаторах

Данного типа датчик света собрать можно, если приготовить магнитный фотоэлемент. Резисторы для модели больше всего подходят диодные, а емкость их обязана составлять не менее 30 пФ. По чувствительности датчики указанного типа существенно различаются. Усилители при этом устанавливаются средней мощности. Модуляторы для устройства подходят больше интегрального типа. В этом случае параметр чувствительности будет находиться на уровне 22 мк. Также следует отметить, что диффузор в данном случае можно подсоединить напрямую через блок питания.

Использование селективных конденсаторов

Данного типа датчик света отличается повышенной чувствительностью. Для улицы эти устройства не подходят. Однако многое зависит от типа фотоэлемента. Если рассматривать интегральные модификации, то они повышенной влажности не боятся. Также они являются нечувствительными к минусовой температуре, и в холод устройства использовать можно. Резисторы чаще всего устанавливаются открытого типа.

При этом управленческие платы подходят самые разнообразные. Для того чтобы самостоятельно собрать модель, переходники целесообразнее подбирать со вспомогательными адаптерами. Подключение датчика света осуществляется через первую фазу. При этом контакты необходимо крепить в первую очередь сверху. Для того чтобы проверить заземление, нужно воспользоваться тестером.

Сверхчувствительные датчики для света

Сверхчувствительный датчик включения света для закрытых помещений подходит хорошо. Чаще всего модели устанавливают в офисных зданиях. Таким образом, на электричестве можно сэкономить довольно много. Для того чтобы самостоятельно сложить сверхчувствительную модификацию, фотоэлемент лучше приобрести магнитного типа. Резисторы целесообразнее подбирать с высоким параметром проводимости.

В данном случае переходник можно использовать самый простой. При этом усилители, как правило, не применяются. Для подключения датчика потребуется вспомогательный адаптер. Как правило, он используется на два контакта. Чтобы сбои в системе происходили как можно реже, многие специалисты рекомендуют использовать модули сопротивления. Найти их в магазине, как правило, можно с пометкой 10 Ом.

Модификации с пониженной чувствительностью

Данного типа датчик света специально создан для использования в суровых погодных условиях. В среднем модели способны выдерживать температуру до -20 градусов. Фотоэлементы у них устанавливаются исключительно интегральные. Отличаются они тем, что повышенной влажности практически не боятся. При этом небольшие механические повреждения способны выдерживать.

Про магнитные аналоги такого не скажешь. Для того чтобы самостоятельно собрать датчик света (уличный), потребуется высокоемкостный конденсатор. Дополнительно для стабильной работы применяются маломощные резисторы. Контроллеры для датчика устанавливать можно самые разнообразные.

Модификации с мембранным усилителем

Собрать датчик с мембранным усилителем можно довольно просто. Если рассматривать самую простую модификацию, то лампу целесообразнее подбирать на 5 В. При этом патрон в диаметре должен составлять 4.5 см. После закрепления фотоэлемента необходимо зафиксировать резистор. Если рассматривать модель без управленческой платы, то усилитель должен устанавливаться возле выходного переключателя. При этом соединение обязано осуществляться через переходник с изоляцией.

Если рассматривать модель с управленческой платой, то в первую очередь важно припаять к фотоэлементу вспомогательный адаптер при помощи паяльной лампы. Только после этого к системе подсоединяется переключатель с контактами. Проводники в данном случае нужно вывести на сторону и изолировать, чтобы исключить случаи коротких замыканий.

Отправим материал вам на e-mail

Д а будет свет, сказал когда-то один известный киноперсонаж и его слова стали пророчеством для нашего времени. Сейчас освещение есть везде, и основной заботой каждого владельца загородного дома является оптимизировать затраты на обеспечение удобства, которое дает освещение территории возле дома. Это возможно сделать используя датчик света для уличного освещения. Этот маленький прибор способен не только организовать автономию осветительной системы, но и хорошо сэкономить семейный бюджет. Его можно приобрести в готовом виде или сделать своими руками, в любом случае стоит узнать о нем побольше.

Оптимизировать затраты на освещение придомовой территории поможет датчик света

Что из себя представляет датчик света для уличного освещения, какие они бывают, где применяются?

Чаще всего такой датчик устанавливают для уличного освещения владельцы загородных домов. Этот шаг логичен, ведь нет потребности постоянно оставлять свет включеним. А если двор большой, то пока удастся добраться до включателя можно 10 раз упасть особенно зимой в гололед, в таком случае датчик станет настоящим волшебником и помощником. Коме того, этот прибор способен не просто экономить , а еще и продлевать срок службы ламп и другого осветительного оборудования.

Основными видами датчика света есть такие:

• Те что реагируют на уровень освещенности. Как только наступают сумерки они включают освещение, с приходом рассвета выключаются.
• Датчики движения. Его принцип действия заключается в особенностях излучения, которое выделяется человеческим телом. Так в дневное время оно не уловимо, а в сумерках и в темноте инфракрасные излучения подсказывают датчику что нужно включить освещения. То есть он улавливает инфракрасный диапазон, который каждый из нас излучает.
• Комбинированные. Они имеют специальный таймер, который можно запрограммировать на включение и выключение. То есть после того как свет с помощью него включиться, через определенное установленное время он выключиться.

В частных домах чаще всего применяют второй или третий тип. Так как необходимости в постоянном освещении в темное время суток нет, а первый востребован для использования в подъездах в многоквартирных домах или других общественных местах. Например, для освещения улиц или автомагистралей.

Как подключить датчик света для уличного освещения?

В процессе строительства дома стоит предусмотреть вывод провода для подключения уличного освещения, если это не сделано, то для начала нужно осуществить подходящий вывод провода. Только после этого можно подключить датчик. Нужно организовать в распределительном щитке два свободных контакта, если на территории имеются места для парковки, ее стоит освещать с использованием отдельной линии. Схема подключения имеет такой вид:

В ней имеется разрыв фазного кабеля, что идет на светильник . Но стоит обратить внимание на одно отличие. Для того чтобы устройство сработало должен иметься нулевой провод. К простым ноль не проводится, концы проводов зачищаются и прячутся в распределительную коробку. Для избежания попадания на кабеля влаги и пыли их стоит заводить снизу. Для этого же используется резиновые уплотнители, они чаще всего идут в комплекте. Фотоэлемент датчика можно расположить или рядом, или в отдельном блоке.

Есть также пороговый элемент. Он осуществляет сравнение количества света и уровня освещенности, которые поступают на фотоэлемент. Имеющееся в нем , обеспечивает включение и выключение освещения. Монтируя датчик, стоит обратить внимание, чтобы на него не попадал свет фонаря, который вы к нему подключаете. А то получиться что как только наступит темнота, датчик свет включит, а он попадет на него же и снова выключится и так по кругу, пока кто-то из них не сдастся.

Важно определить правильное размещение устройства, а для этого учесть такие моменты:

• Он должен быть замаскированным.
• На датчик не должны воздействовать электромагнитные излучения, они могут повлиять на его корректную работу.
• Не должна влиять температура, она может вывести прибор из строя.
• Расположить его следует на высоте не меньше 1 метра от земли, это исключит реагирование его на домашних животных.

Датчик прослужит дольше если осуществлять его регулярное техническое обслуживание и бережно к нему относится.

Статья по теме:

Датчики света для уличного освещения своими руками сделать не сложно, особенно если есть хотя бы минимальные познания в электротехнике. Схема датчика состоит из простых и доступных элементов, которые собрать самостоятельно не составит труда.

Главным компонентом устройства является фототранзистор, он отвечает за преобразование светового потока в электрический ток. Он имеет более высокую чувствительность если сравнивать с фотодиодом или резистором. Если нет возможности найти такой, то можно применять один из распространенных транзисторов. Для этих целей подойдет серия МП, к примеру, МП37. Для превращения его в фототранзистор достаточно сточить верхнюю часть его с помощью наждака.

Кроме этого понадобится приобрести блок питания, реле и подстроечный резистор. Собирать все это нужно по схеме, которая указана выше. Но чаще всего такая сборка своими руками нецелесообразна по ряду причин:

• Покупка и поиск элементов вытянет много денежный средств и заберет время.
• Стоимость комплекта выше указанных компонентов будет наверняка дороже чем готовое устройство, так что подумайте стоит ли тратиться.

Выводы

Датчик света для загородного дома – это выгодное и удобное устройство. Его можно собрать самостоятельно или купить готовый, а потом подключить по подходящей схеме. При таком подключении важно учитывать моменты, которые могут повлиять на качественную его работу.

Иногда возникают такие ситуации, когда нужно каждый день с рассветом включать свет в помещении и выключать с закатом, т.е. имитировать световой день внутри какого-либо закрытого помещения. Потребоваться это может, например, при выращивании растений или содержании животных, где необходимо точное соблюдение режима день/ночь. В зависимости от времени года время заката и восхода постоянно меняется, а значит, применение суточных таймеров на включение освещения не справится с задачей должным образом. На помощь приходит датчик освещённости, или, проще говоря, фотореле. Это устройство регистрирует интенсивность попадающего на него солнечного света. Когда света будет много, т.е. взойдёт солнце, на выходе установится лог. 1. Когда день подойдёт к концу, солнце уйдёт за горизонт, на выходе будет лог. 0, лампы освещения выключатся до следующего утра. Вообще, область применения датчика освещённости весьма широка и ограничивается лишь фантазией собравшего его человека. Нередко такие датчики используются для подсветки шкафа при открытии дверцы.

Схема датчика освещённости

Ключевое звено схемы – фоторезистор (R4). Чем больше света на него попадает, тем сильнее уменьшается его сопротивление. Можно применить любой фоторезистор, какие получится найти, ведь это достаточно дефицитная деталь. Импортные фоторезисторы компактные, но стоят порой весьма существенно. Примеры импортных фоторезисторов — VT93N1, GL5516. Можно применить также отечественные, например, ФСД-1, СФ2-1. Они стоят куда меньше, но также будут неплохо работать в этой схеме.
Если достать фоторезистор не удалось, а сделать датчик освещённости очень хочется, то можно поступить следующим образом. Взять старый, желательно германиевый транзистор в круглом металлическом корпусе и спилить его верхушку, оголив тем самым кристалл транзистора. На фото ниже показан как раз такой транзистор со спиленной крышкой.

Очень важно при этом не повредить сам кристалл, отрывая крышку. Подойдут практически любые транзисторы в таком круглом корпусе, особенно хорошо будут работать советские германиевые, например, МП16, МП101, МП14, П29, П27. Т.к. теперь кристалл такого «модифицированного» транзистора открыт, сопротивление перехода К-Э будет зависеть от интенсивности света, попадающего на кристалл. Вместо фоторезистора впаиваются коллектор и эмиттер транзистора, вывод базы просто откусывается.
В схеме используется операционный усилитель, можно применить любой одинарный, подходящий по цоколёвке. Например, широкодоступные TL071, TL081. Транзистор в схеме – любой маломощный структуры NPN, подходят BC547, КТ3102, КТ503. Он коммутирует нагрузку, которой может служить как реле, так и небольшой отрезок светодиодной ленты, например. Мощную нагрузку желательно подключать с использованием реле, диод D1 стоит в схеме для гашения импульсов самоиндукции обмотки реле. Нагрузка подключается к выходу, обозначенному OUT. Напряжение питания схемы – 12 вольт.
Номинал подстроечного резистора в этой схеме зависит от выбора фоторезистора. Если фоторезистор имеет среднее сопротивление, например, 50 кОм – то подстроечный должен иметь в два-три раза большее сопротивление, т.е. 100-150 кОм. Мой фоторезистор СФД-1 имеет сопротивление более 2 МОм, поэтому и подстроечный я взял на 5 МОм. Существуют и более низкоомные фоторезисторы.

Сборка датчика освещённости

Итак, перейдём от слов к делу – в первую очередь нужно изготовить печатную плату. Для этого существует ЛУТ метод, которым я и пользуюсь.
Файл с печатной платой к статье прилагается, отзеркаливать перед печатью не нужно.
Скачать плату:

(cкачиваний: 247)

Плата рассчитана на установку отечественного фоторезистора ФСД-1 и подстроечного резистора типа CA14NV. Несколько фотографий процесса:

Теперь можно впаивать детали. Сначала устанавливаются резисторы, диод, затем всё остальное.

В последнюю очередь впаиваются самые крупные детали – фотодиод и подстроечный резистор, провода для удобства можно вывести через клеммники. После завершения пайки обязательно нужно удалить с платы флюс, проверить правильность монтажа, прозвонить соседние дорожки на замыкание. Только после этого можно подавать на плату питание.

Настройка датчика

При первом включении светодиод на плате либо будет светится, либо будет полностью погашен. Аккуратно вращаем подстроечный резистор – в каком-то его положении светодиод сменит своё состояние. Нужно установить подстроечный резистор на эту грань между двумя положениями, и закрывая или наоборот засвечивая фоторезистор добиться нужного порога срабатывания.

Наглядно работа датчика освещённости показана на видео. Над фоторезистором создаётся тень, интенсивность света уменьшается, светодиод погасает. Успешной сборки!

С наступлением осени начинает сокращаться световой день.

Людям приходиться раньше включать электрическое освещение, расходовать на него больше электроэнергии.

Сейчас любой домашний мастер может экономить денежные средства за оплату электричества, обеспечив его оптимальное потребление для осветительных приборов, расположенных в помещениях или на открытом воздухе.

Сделать это можно за счет их включения только с наступлением сумерек и отключения при рассвете. Причем работать они могут полностью в автоматическом режиме.

Для этих целей служит датчик света, который используется в фотореле, управляющим работой освещения.

Такую общую конструкцию, заключенную в единый корпус, принято называть сумеречным выключателем.

Для автоматического управления светильниками по величине освещенности рабочего места и фактору «День-ночь» используется специальный светочувствительный датчик. Он меняет свои электрические характеристики в зависимости от интенсивности падающего на него света.

Для корректировки уровня срабатывания имеется регулятор. После него сигнал от чувствительного элемента усиливается до необходимой величины и подается на обмотку реле электромеханической или статической конструкции.

Таким способом, в зависимости от дневного или ночного освещения, датчик света управляет подачей напряжения на обмотку реле. А последнее — подключает или отключает через свой контакт на светильник.

Как работает чувствительный элемент фотодатчика

Для контроля величины светового потока используются различные электронные компоненты, входящие в состав:

• фоторезисторов;
• фотодиодов;
• фототранзисторов;
• фототиристоов;
• фотосимисторов.

Как работает датчик света на фоторезисторе

Полупроводниковый слой, облучаемый электромагнитными волнами оптического спектра, изменяет свое электрическое сопротивление.

К нему прикладывается источник стабилизированного напряжения, под действием которого в замкнутой цепи начинает протекать ток, вычисляемый по закону Ома. Его величина зависит от характера изменения сопротивления полупроводникового слоя датчика света.

При увеличении светового потока электрический ток возрастает, а при уменьшении — снижается. Остается только определить граничные состояния, при которых необходимо включать источник освещения в рабочее состояние или отключать его.

Как работает датчик света на фотодиоде

Светочувствительный элемент этого типа преобразует энергию электромагнитных колебаний видимого спектра в электрический ток.

Его величина тоже зависит от силы облучения, что позволяет устанавливать границы срабатывания фотореле.

Датчики света на фотодиодах могут подключаться для работы в схемах с:

1. питанием от внешнего, дополнительного источника напряжения;
2. или обходиться без его использования.

Как работает датчик света на фототранзисторе

Принципы работы, используемые для двух предыдущих случаев, здесь тоже соблюдаются. Фототранзисторы, работают так же, как и их биполярные или полевые аналоги. На их характеристики влияет интенсивность облучения световым потоком.

Определив эту закономерность, выставляют границы рабочих уставок для конечной схемы фотореле. Таким же образом создаются датчики света на фототиристорах и фотосимисторах.

Как работает электрическая схема датчика света на фотореле

В качестве примера рассмотрим самое простейшее устройство со светочувствительным элементом на основе фоторезистора PR1, обладающего сопротивлением в несколько мегаом при полной темноте.

Под действием потока света оно снизится до нескольких килоом. Этой величины достаточно для открытия первого транзистора VT1, когда через него станет протекать коллекторный ток, открывающий второй каскад на транзисторе VT2.

В это плечо включена обмотка обыкновенного электромагнитного реле К1. Она перекинет собственный якорь во второе положение и переключит свой контакт К1.1, который управляет работой светильника.

При отключении реле от схемы его обмотка формирует ЭДС самоиндукции. Для его ограничения установлен диод VD1. Подстрочный резистор R1 используется в качестве регулятора уставки срабатывания датчика света. В некоторых случаях от него вообще можно отказаться.

За счет использования двух последовательно работающих транзисторов чувствительность такой схемы достигается очень большой величины, когда слабый сигнал света, падающий на поверхность фоторезистора, осуществляет переключение выходного реле и управление светильником в автоматическом режиме.

Такая схема является довольно универсальной. Она позволяет применять различные марки транзисторов, электромагнитных реле и устанавливать для них различное напряжение. Чем его величина будет больше, тем высшей чувствительностью обладает датчик света.

Заводские модули фотореле для сумеречных выключателей имеют более сложную структуру схемы, более мощный выходной контакт, но в основе своей работы они повторяют эти же принципы.

В самодельных конструкциях для автоматического управления светом хорошо зарекомендовала себя схема, описанная в статье . Ее несложно повторить своими руками тем, кто умеет и любит работать с .

Как подключить датчик света с фотореле к светильнику и выполнить монтаж

Использование цветовой разметки проводов

Электрическая схема подключения сумеречного выключателя собирается на основе распределительной коробки, в которую приходят кабелем три провода от электрощитка:

1. фазы;
2. нуля;
3. заземляющего проводника.

На самом фотореле выполнен вывод тоже трех проводов. Обычно они имеют расцветку:

• коричневый, подключаемый на фазу питания сети;
• красный, подающий через встроенный контакт фазный потенциал на светильник при его включении с наступлением сумерек;
• синий, соединяемый с рабочим нулем схемы.

На фотографии сумеречного выключателя показаны эти провода и регулятор освещенности. При вращении его рукоятки устанавливается порог срабатывания датчика света.

Особенности монтажа

Обычная длина проводов, выступающих из корпуса фотореле, не превышает двадцати сантиметров. Поэтому его приято монтировать в непосредственной близости около распределительной коробки, а сам светильник:

1. выносят на некоторое расстояние;
2. или размещают рядом, как показано на фотографии.

При втором способе монтажа схемы необходимо учитывать, чтобы свет от включенной лампы источника не попадал на поле обзора датчика света. Иначе будет происходить ложное срабатывание. Для его исключения дополнительно применяют таймер и датчики движения.

Их контакты включают в последовательную цепочку между красным проводом, выходящим из фотореле и цоколем лампы светильника. Работа датчика движения и таймера подчиняется запрограммированным алгоритмам логической схемы сумеречного выключателя.

Подключение нескольких светильников к одному фотореле

Выходные контакты конечного датчика света обладают определенной коммутационной способностью. Их величина указывается в технической документации и на корпусе сумеречного выключателя в амперах. При необходимости управлять светом от нескольких источников необходимо внимательно посчитать нагрузку, создаваемую ими всеми в комплексе.

Если мощность контактов позволяет, то светильники подключает параллельной цепочкой, как показано на фотографии ниже.

Иногда может возникнуть ситуация, когда нагрузка схемы превышает допустимую мощность контактов сумеречного выключателя.

В этом случае допустимо использовать то же самое фотореле, но к его контактам подключить промежуточный элемент — обмотку магнитного пускателя, обладающей меньшей нагрузкой.

Мощные контакты этого коммутационного аппарата будут надежно переключать цепочку из многих светильников или один мощный прожектор, как показано на схеме ниже.

Подбирать магнитный пускатель придется по типу катушки управления и мощности контактной группы.

Важные технические характеристики датчика света

Фотореле выбирают по:

• чувствительности фотодатчика;
• типу и величине напряжения питания;
• мощности коммутируемых контактов;
• рабочей среде сумеречного выключателя.

Чувствительность фотодатчика

Под этим термином понимают отношение вырабатываемого внутри фотоэлемента тока в микроамперах к величине падающего на него потока света в люменах. Для более точного анализа приборов чувствительность классифицируют по:

1. частоте, связанной с определенным видом колебаний — спектральный метод;
2. диапазону падающих световых волн — интегральная чувствительность.

Напряжение питания сумеречного выключателя

На форму и величину сигнала обращают особое внимание при работе с моделями датчиков света, выпущенных за рубежом, где стандарты электроснабжения могут отличаться от тех, которые используются у нас.

Рабочая среда

Для управления светом уличных светильников создаются сумеречные выключатели с фотореле герметичной конструкции, способной противостоять действию атмосферных осадков и пыли. Их отличает повышенный .

Они же обладают увеличенным диапазоном рабочих температур. Когда наступает низкая морозная погода, то может возникнуть необходимость обогрева их контактов или временного отключения.

Для работы сумеречного выключателя внутри обогреваемых помещений этого делать не требуется.

Изложенный в статье материал позволяет лучше понять видеоролик владельца Инженерные сети «Подключение фотореле».

Топовые комплектации ныне продаваемых автомобилей имеют в своем арсенале большой выбор всевозможных электронных опций. Все они направлены на то, чтобы обезопасить вождение и сделать его более комфортным. Не скажем о том, что большинство их них не заменимы, но иногда они все же могут облегчить наши каждодневные водительские будни. Так всевозможные датчики дождя и света способны включать в автоматическом режиме дворники или головной свет на машине. Датчик света, о котором мы хотим рассказать более подробно, может помочь водителю при проезде тоннелей или когда смеркается и свет пора бы уже включить. По принципу действия такой датчик срабатывает тогда, когда наступают условия недостаточной освещенности. Если у вас есть желание внедрить подобную функцию и в вашу машину, то мы расскажем о том, как это сделать.

Схема датчика света на машину

Само собой управляющим элементом в схеме является фоторезистор, то есть радиодеталь, которая изменяет свое сопротивление в зависимости от освещенности. Также в схему входит счетчик NE555, который в данном случае используется немного не по классическому применению. А вот силовой блок схемы реализован на транзисторе и реле, что в конечном счете и коммутирует питание на включение фар. А теперь об этом всем более подробно. Итак, взглянем на схему…

По сути NE555 генерирует логический ноль или единицу на своем выходе, ножке 3. Это зависит от того, что подается на вход микросхемы, ножку 4. Как только напряжение достигает определенного уровня на входе, то на выходе появляется логическая единица. Вы спросите почему нельзя было применить вместо микросхемы транзистор и подавать сигнал на его базу? Здесь все просто! Цифровая логика, а вернее выход с микросхемы меняется сразу и на всю величину, то есть это не аналоговый элемент. А в итоге срабатывание всей схемы будет четким. Сработало или не сработало, без возможных нарастаний сигнала и неустойчивой работы. Именно эти преимущества все же заставляют применять здесь микросхему. Далее с выхода микросхемы (ножка 3), сигнал поступает уже на транзистор. По сути в купе с реле, это силовая часть схемы. Как только транзистор открывается от потенциала на базе, через эмиттер -коллектор начинает протекать ток. Именно он и заставляет срабатывать реле. Само собой реле и включает фары. Если говорить об особенностях схемы, то внимание стоит обратить на фоторезистор, ведь именно от него будет зависеть сопротивление, а значит и порог срабатывания всей схемы. В нашем случае это фоторезистор 5516 с минимальным сопротивлением порядка 1500 Ом. Последовательно фоторезистору можно поставить подстрочный резистор, скажем на 1 кОм. Однако схема срабатывает в комфортном диапазоне освещенности для глаз, как нам кажется. Также для экономичности стоит установить максимально возможную величину сопротивления для резистора от ножки 3 до базы транзистора. Если у вас будет время, то проиграйтесь с этим резистором, дабы защитить микросхему от высоких токов проходящих через нее и уменьшить энергопотребление всей схемы.
Что касается светодиода и сопротивления, то фактически это визуальный индикатор того, что фары включились от вашего датчика света. Кроме того, светодиод помогает сгладить индукционный ток на реле, тем самым спасая от него как катушку реле, так и транзистор.

Как подключать датчик света на машине

Теперь пару слов о подключении. Фоторезистор необходимо установить на панель приборов под основание лобового стекла. То есть туда, где прямые солнечные лучи смогут попадать на него. Саму схему лучше подключить параллельно выключателю, который включает фары или противотуманные фары. То есть контакты реле должны коммутировать включение света параллельно подрулевому выключателю. Если вы захотите отключить работу датчика света, то можно поставить еще один тумблер на питание этой схемы. Тогда в любой момент и легко вы можете просто отключить такой датчик света.

Подводя итог…

Как видите, схема довольно простая и понятная. Надежность ее тоже очень высока. Если все смонтировать правильно и без ошибок, то настройка совсем будет не нужна или будет минимальна. Ну а на счет функциональности мы уже говорили. Это вполне жизненный вариант, как машине можно добавить опцию «датчик света».

Видео о датчике света своими руками

Тематические материалы:

Обновлено: 08.05.2020

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Датчики освещенности для включения света на улице

Уличные датчики освещенности

Компания B.E.G. предлагает автоматические датчики освещения, предназначенные для установки на улице. Все устройства имеют класс защиты IP54, являются пыле- и влагозащищенными, устойчивы к воздействию водяных брызг. Благодаря этому сенсоры для включения света могут монтироваться на улице (под навесом), во входных зонах, на фасадах и т. п.

Преимущества наружных датчиков освещенности от B.E.G.

Точность программирования. Настройка осуществляется как через поворотные регуляторы, так и удаленно, через ПДУ. Текущий уровень освещенности указывается при нажатии кнопки.

Удобная установка. Ряд уличных датчиков освещенности оснащен электронным модулем для монтажа на DIN-рейку. Это позволяет осуществлять регулировку через распределительный шкаф.

Наличие режимов энергосбережения. Встроенный таймер позволяет программировать периоды, в течение которых можно снизить уровень освещения, например в определенные ночные часы, в выходные или праздничные дни. Установка такой программы поможет уменьшить затраты на электричество.

Надежность. Все уличные датчики B.E.G. помещены в прочный корпус из поликарбоната, устойчивый к воздействию УФ-лучей. Рабочие характеристики сохраняются при температуре от -25 до +50 оС.

Универсальность. Датчики рассчитаны на установку с энергосберегающими и люминесцентными лампами, а также с лампами накаливания.

Для покупки продукции B.E.G. свяжитесь с официальными дилерами компании в ближайшем к Вам город. Список городов Вы можете найти в разделе «Где купить».

Обращаем внимание: мы также занимаемся разработкой систем автоматизированного освещения для объектов любой сложности – от загородных коттеджей до административных зданий.

Цепь автоматического контроллера уличного освещения

с использованием реле и LDR

Этот электронный проект посвящен схеме автоматического управления уличным освещением, использующей реле и LDR. Все мы, возможно, видели уличные фонари на разных улицах. Эти фонари обеспечивают свет в ночное время, когда они выключены днем. Это потому, что они включаются и выключаются автоматически с помощью схемы автоматического управления уличным освещением. Эта схема в основном состоит из реле и LDR.

Реле в основном разомкнутые или замкнутые переключатели, которые включаются или выключаются, когда ток проходит через его катушку.

LDR обозначает светозависимый резистор. Это электронный компонент, который изменяет свое сопротивление при изменении интенсивности падающего на него света.

Оборудование Компоненты

Следующие компоненты включены в цепь автоматического контроллера уличного освещения.

[inaritcle_1]

Схема

Рабочий Пояснение

Это автомат В цепи контроллера уличного освещения используется LDR (светозависимый резистор), который отвечает за обнаружение света и тьмы.LDR увеличивает сопротивление в темнота и уменьшает ее в присутствии света. Здесь два BC547 NPN транзисторы используются для работы реле.

В любой момент, когда свет падает на LDR, его сопротивление уменьшается, транзистор Q1 включается, а коллектор этого транзистора переходит в НИЗКИЙ уровень. Из-за этого второй транзистор выключается из-за НИЗКОГО сигнала на его базе. Следовательно, реле остается выключенным из-за второго транзистора.

Теперь, когда LDR обнаруживает темноту (отсутствие света), Q1 включается из-за увеличения сопротивления LDR.Теперь из-за НИЗКОГО сигнала на базе Q1, Q2 получает ВЫСОКИЙ сигнал и включает реле. Реле включает нагрузку переменного тока, подключенную к реле, то есть уличные фонари

.

Итак, из-за Эта схема, уличные фонари включаются ночью и выключаются днем автоматически.

Автоматические уличные фонари с использованием кода ИК-датчика и принципиальной схемы

(Последнее обновление: 9 апреля 2021 г.)

Автоматические уличные фонари. В сегодняшнем руководстве вы узнаете, как создать автоматическую систему управления уличным освещением, используя только датчик PIR.Датчик PIR — один из наиболее часто используемых датчиков для обнаружения движения. Вы также можете использовать лазерную систему обнаружения автомобилей. Но я буду использовать датчик PIR. Это вторая часть системы парковки автомобилей.

Первая часть была основана на системе мониторинга парковочных мест с помощью инфракрасных датчиков и компьютерном приложении, разработанном на vb.net. «Посмотрите этот учебник»

Несколько месяцев назад я загрузил два руководства по датчику PIR. В первом уроке я рассмотрел все основы, включая распиновку, назначение переменных резисторов и то, как использовать датчик PIR с Arduino.

Во втором уроке я использовал этот ИК-датчик с модулем GSM SIM900A и разработал систему безопасности. Ссылки даны в описании на случай, если вы захотите посмотреть эти уроки.

В этом руководстве мы не используем Arduino или какой-либо другой микроконтроллер. Мы будем использовать только датчик PIR для управления уличным освещением. В этом руководстве рассматривается

1. изготовление
2. Описание схемы
3. Интерфейс и, наконец,
4. Тестирование

Ссылки для покупок на Amazon:

Мини-датчик Pir:

Датчик PIR Arduino:

Суперяркие светодиоды:

Адаптер постоянного тока, 5 В, 2 А

2n2222 NPN транзистор

LM7805 Регулятор напряжения:

1n4007 диод:

10к Резистор:

2n2222 NPN транзистор

12V SPDT реле:

Одноканальный релейный модуль:

Адаптер 12 В:

Прочие инструменты и компоненты:

Лучшие датчики Arduino:

Супер стартовый набор для начинающих

Цифровые осциллографы

Переменная поставка

Цифровой мультиметр

Наборы паяльников

Переносные сверлильные станки для печатных плат

* Обратите внимание: это партнерские ссылки.Я могу получить комиссию, если вы купите компоненты по этим ссылкам. Буду признателен за вашу поддержку!

Принципиальная схема системы автоматического управления уличным освещением:

Это стабилизированный блок питания 5В на базе регулятора напряжения LM7805. Этот источник питания будет использоваться для питания модуля датчика PIR. J1 — гнездовой разъем питания постоянного тока. Конденсатор 10 мкФ подключен к входу регулятора напряжения 7805.Другой конденсатор 10 мкФ подключен к выходной стороне регулятора напряжения. Резистор на 330 Ом соединен последовательно со светодиодом 2,5 В. Это токоограничивающий резистор.

Провод от выхода регулятора напряжения соединяется с выводом Vcc модуля датчика PIR, а также убедитесь, что вы соединяете заземление регулятора напряжения с землей модуля датчика PIR. Вывод Out датчика PIR соединен с базой NPN-транзистора 2n2222 через резистор 10 кОм.эмиттер NPN-транзистора 2n2222 соединен с землей, в то время как сторона коллектора соединена с одной стороной катушки реле, а другая сторона катушки реле соединена с напряжением 12 вольт.

Это еще один регулируемый источник питания на 5 В, аналогичный описанному. Эти 5 вольт будут использоваться для включения светодиодов белого цвета. Эти 5 вольт передаются на светодиоды через это реле. Резисторы на 330 Ом подключены к анодным сторонам всех светодиодов. При этом катодные стороны всех светодиодов соединены с землей.Когда датчик PIR обнаруживает какое-либо движение, реле включается, поэтому общий контакт реле будет соединен с нормально разомкнутым контактом, который соединяет 5 вольт с анодной стороной светодиодов, и поэтому светодиод загорится.

Схема драйвера реле просто состоит из NPN-транзистора 2n2222 и резистора 10 кОм.

Сопряжение уличных фонарей :

Полную информацию о проектировании и изготовлении модели смотрите в видео-уроке, приведенном в конце этой статьи.

Смотреть видеоурок:

Проект, связанный с ПИР:

Как сделать самодельный светильник с датчиком движения | Датчик освещенности PIR | Автоматический выключатель света

Система сигнализации GSM с использованием Arduino и датчика PIR

Arduino Система камеры видеонаблюдения для обработки изображений с использованием VB.net

Нравится:

Нравится Загрузка…

полицейских используют умные уличные фонари, вызывающие споры и законодательство

Когда в Сан-Диего в 2017 году начали устанавливать умные уличные фонари, городские менеджеры предполагали, что собранные ими данные помогут улучшить работу города — например, выбор улиц для велосипедных дорожек, определение опасных перекрестков, требующих особого внимания, и выяснение того, где городу нужно больше парковок. Они думали, что могут вызвать некоторые технологические стартапы для разработки приложений, которые будут направлять слабовидящих, указывать водителям на места для парковки и отправлять бегунов по самым тихим маршрутам.И они также предусмотрели экономию средств за счет снижения потребления энергии благодаря значительно более высокой эффективности светодиодных ламп по сравнению с натриевыми лампами, которые они заменили.

Вместо этого проект стоимостью 30 миллионов долларов, который выглядел так, как будто он поместит Сан-Диего на карту как один из «самых умных» городов в США, погряз в битвах за то, как эти системы используются правоохранительными органами. Между тем независимые приложения, которые казались такими многообещающими два года назад, не реализовались, и даже идея о том, что технология окупится за счет снижения затрат на электроэнергию, не оправдала ожиданий.

Сан-Диего получил свои умные уличные фонари CityIQ от GE Current, компании, которая изначально была дочерней компанией General Electric, но была приобретена в прошлом году частной инвестиционной компанией American Industrial Partners. На сегодняшний день установлено около 3300 из них, еще 1000 получены, но не установлены. В рамках сделки город заключил контракт с Current на выполнение облачной аналитики данных датчиков на своей платформе CityIQ. В рамках этого контракта облачный оператор, а не город, владеет любыми алгоритмами, полученными на основе данных.В мае компания American Industrial Partners продала платформу CityIQ компании Ubicuia, производителю датчиков уличного освещения и программного обеспечения из Флориды, но сохранила часть работы со светодиодным освещением.

Сан-Диего был первым городом, полностью принявшим технологию CityIQ, хотя в Атланте и Портленде были проведены пилотные испытания этой технологии. Сан-Диего профинансировал умные фонари — и 14 000 других основных светодиодных фонарей — по плану, согласно которому выплаты распределены на 13 лет таким образом, чтобы экономия энергии от замены ламп накаливания покрывала затраты, а затем и часть затрат.

«Можно было бы возразить, что мы должны были продумать это с самого начала».

Уличные фонари CityIQ наполнены технологиями. Внутри находится процессор Intel Atom, полтерабайта памяти, радиомодули Bluetooth и Wi-Fi, две видеокамеры 1080p, два акустических датчика и датчики окружающей среды, которые контролируют температуру, давление, влажность, вибрацию и магнитные поля. Большая часть данных обрабатывается на узле — хрестоматийный пример «обработки кромок». Обычно это включает в себя обработку цифрового видео: алгоритмы машинного зрения, работающие на самом фонаре, подсчитывают автомобили или велосипеды, скажем, или извлекают среднюю скорость транспортных средств, а затем передают эту информацию в облако.Управление этими данными осуществляется по контракту, первоначально GE Current, и менеджер данных владеет любой аналитикой или алгоритмами, полученными на основе обработанных данных.

Первоначально, по крайней мере, ожидалось, что данные будут использоваться исключительно для гражданского анализа и планирования, а также для удобства общественности.

«Когда мы запустили эту программу, ожидалось, что это не правоохранительная система, — говорит Эрик Колдуэлл, заместитель главного операционного директора города Сан-Диего. «Это правда; это не основная цель », — добавляет он.«Основная цель — собрать данные, чтобы лучше управлять городом».

Но в августе 2018 все изменилось . Именно тогда, во время расследования убийства в квартале Газовых фонарей Сан-Диего, полицейский поднял глаза и увидел один из новых умных уличных фонарей. Он понял, что видеокамеры уличного фонаря обеспечивают прекрасный вид на место преступления, которого нельзя было увидеть с различных камер видеонаблюдения в этом районе.

Этот уличный фонарь может быть старым по стилю, но в нем есть видеокамеры, микрофоны и датчики мониторинга окружающей среды. Фото: Tekla S. Perry

«Мы никогда раньше не видели видео с этих камер», — говорит Джеффри Джордон, капитан полицейского управления Сан-Диего. «Но мы поняли, что камера была именно там, где было место преступления».

Департамент полиции связался с отделом экологических служб Сан-Диего, организацией, ответственной за освещение, и спросил, есть ли у них видео. Выяснилось, что видео все еще хранилось на светофоре — оно было удалено через пять дней, — и Current смог вытащить его с прожектора на свои облачные серверы, а затем переслать в полицейское управление.

«В тот момент было ясно, что часть видео может помочь раскрыть преступления, поэтому мы были обязаны передать его, когда имело место серьезное преступление», — говорит Колдуэлл.

«Данные поступают на датчики, если у нас нет специального запроса, когда происходит насильственное преступление или несчастный случай со смертельным исходом. Это очень хирургически. Мы используем его только в качестве реакции », — заявляет Джордон, а не для наблюдения.

В данном случае оказалось, что видео реабилитировало человека, задержанного за убийство.

Здесь Колдуэлл признает, что он и его коллеги из городской администрации совершили ошибку.

«Мы могли бы лучше информировать общественность о том, что произошли изменения в использовании данных», — признает он. «Можно было бы возразить, что мы должны были продумать это с самого начала».

Неформальные обсуждения между городскими менеджерами и чиновниками полицейского управления начались месяц или два спустя, вспоминает Колдуэлл. Пришлось во многом разбираться.Когда данные уличных фонарей будут использоваться полицией, необходимы правила и процедуры. И процесс передачи данных в полицию нужно было упростить. Как бы то ни было, это было очень обременительно: искать номер уличного фонаря на карте, связываться с отделом экологических служб по этому номеру, который, в свою очередь, связывается с Current, который затем извлекает и пересылает видео. По сути, это был ручной процесс, в котором участвовало так много людей, что он недостаточно защищал цепочку хранения, необходимую для того, чтобы любое доказательство оставалось в силе в суде.

К октябрю у полицейского управления был проект политики, ограничивающий использование данных только серьезными преступлениями, хотя, что этот набор преступлений охватывал, еще не было полностью определено.

К середине февраля 2019 года проблемы с извлечением данных и цепочкой поставок были решены. Джордон объясняет, что полицейское управление начало использовать Genetec Clearance, систему управления цифровыми доказательствами. Полиция Сан-Диего теперь имеет прямой визуальный интерфейс к сети умных уличных фонарей, показывающий, где находятся огни и работают ли они в любое время.Когда происходит преступление, полицейские могут использовать этот инструмент, чтобы напрямую извлечь видео из определенного уличного фонаря. Неизвлеченные данные по-прежнему стираются через пять дней.

Трудно сказать, когда именно использование уличного видео начало всплывать в общественном сознании. В период с марта по сентябрь 2019 года городские власти и управление полиции провели более десятка общественных собраний, на которых рассказали о возможностях уличных фонарей и собрали отзывы о текущем и предполагаемом будущем использовании данных.В июне 2019 года полицейское управление опубликовало информацию об использовании видеоданных для раскрытия преступлений — 99 на тот момент за 10-месячный период, начинающийся в августе 2018 года.

«Когда у вас есть система без надзора, мы не можем сказать, действуете ли вы в рамках правил, которые вы создали для себя».

В августе 2019 года Женевьева Джонс-Райт, тогдашний юридический директор Партнерства по продвижению новых американцев, сказала, что она и другие лидеры общественных организаций слышали о туре, который город предлагает в рамках этой информационно-пропагандистской работы.Представители нескольких организаций составили план поездки и присутствия на будущих встречах сообщества, вскоре сформировав коалицию под названием Trust SD за прозрачное и ответственное использование технологий наблюдения Сан-Диего. Группа, представителем которой является Джонс-Райт, продвигает четкую и прозрачную политику в отношении программы.

В конце сентября 2018 года в TrustSD было около 20 общественных организаций (сейчас в группу входит 30 организаций). В том же месяце Джонс-Райт написал в городской совет от имени группы с просьбой ввести немедленный мораторий на использование, установку и приобретение умных уличных фонарей до тех пор, пока не будут приняты меры по смягчению воздействия на гражданские свободы — постановление города, которое защищает конфиденциальность и обеспечивает надзор, а также общедоступные записи, определяющие, как данные уличного освещения использовались и использовались.

В марте 2019 года департамент полиции принял официальную политику в отношении использования данных уличного освещения. Он заявил, что видео и аудио могут быть доступны исключительно в правоохранительных целях, а полицейское управление является хранителем записей; Департамент устойчивого развития города (центр программы уличного освещения) не имеет доступа к этим данным, связанным с преступностью. Политика также гарантирует, что данные уличных фонарей не будут использоваться для дискриминации какой-либо группы или вторжения в частную жизнь отдельных лиц.

Джонс-Райт и ее коалиция утверждали, что отсутствие конкретных наказаний за неправомерное использование данных неприемлемо. С сентября 2019 года они настаивают на внесении изменений в муниципальный кодекс города, то есть на закрепление этой политики в виде закона, подлежащего исполнению путем наложения штрафов и других мер в случае нарушения.

Но полемика вокруг уличных фонарей не привела к массовому распространению до начала 2020 года, когда очередная публикация данных из полицейского управления показала, что количество случаев использования видео с уличных фонарей достигло 175 в первый год и половина полицейских используется при расследовании «тяжких» преступлений.Список включал убийства, сексуальные посягательства и похищения людей, но он также включал вандализм и незаконные сбросы отходов, что заставило активистов усомниться в городском определении понятия «серьезный».

Джонс-Райт говорит: «Когда у вас есть система без надзора, мы не можем сказать, действуете ли вы в рамках правил, которые вы создали для себя. Когда вы видите в списке вандализм и незаконные захоронения отходов — это несерьезные преступления — вы должны спросить, почему они прослушали записи с камер наблюдения для этого, и может ли причина быть в классе жертвы.«Мы озабочены иерархией правосудия здесь и созданием уровней жертвы».

Джордон из полицейского управления указывает, что в инциденте со свалкой был задействован грузовик с бетоном, который блокировал въезд и выезд транспортных средств из гаража, используемого сотрудниками ФБР, и поэтому квалифицировался как серьезная ситуация.

Местные СМИ широко освещали этот спор. Прокурор города представил совету политику, и в январе совет провел голосование по вопросу о ратификации предложенной политики.Он был отклонен не из-за каких-либо конкретных возражений против его содержания, а потому, что некоторые законодатели опасались, что политики больше будет недостаточно для удовлетворения озабоченности общественности. По их словам, необходимо было принять фактическое постановление, предусматривающее штрафы для тех, кто его нарушает, постановление, выходящее за рамки уличных фонарей и охватывающее все виды использования технологий наблюдения в городе.

Сан-Диеган еще может получить свое постановление. В середине июля 2020 года комитет городского совета утвердил два предложенных постановления, касающихся данных уличного освещения.Можно было бы установить процесс управления всеми технологиями наблюдения в городе, включая надзор, аудит и отчетность; сбор и обмен данными; и доступ, защита и хранение данных. Другой — создать консультативную комиссию по конфиденциальности из технических экспертов и членов сообщества для рассмотрения предложений по использованию технологий наблюдения. Эти постановления еще должны быть переданы на голосование в полном составе городского совета.

Джордон сказал, что полицейское управление приветствует ясность. «Люди, конечно, сейчас обеспокоены событиями, происходящими в Гонконге и Китае [с использованием камер], которые заставляют их задуматься.С нашей точки зрения, мы старались хорошо управлять технологиями », — говорит он.

«Нет никаких оснований считать, что город Сан-Диего и наши правоохранительные органы должны продолжать работать без правил, регулирующих использование технологий наблюдения — в условиях отсутствия прозрачности, надзора или подотчетности — независимо от преимуществ. , — говорит Джонс-Райт. «Итак, я очень рад, что мы на один шаг ближе к тому, чтобы иметь таинства, которые TRUST SD помогла записать в книги в Сан-Диего.”

Пока городские и общественные организации выясняют, как регулировать уличное освещение, их использование продолжается. На сегодняшний день полиция Сан-Диего прослушивала видеоданные с уличных фонарей почти 400 раз, в том числе в июне этого года, во время расследования случаев вандализма и мародерства во время протестов Black Lives Matter.

Между тем, некоторые из обещанных преимуществ технологии не сработали, как ожидалось.

Разработчики программного обеспечения, которые изначально проявили интерес к использованию данных уличного освещения для создания ориентированных на потребителя инструментов для обычных граждан, еще не выпустили приложение на рынок.

«Политика и законы должны были быть приняты до того, как уличные фонари оказались в земле, вместо того, чтобы законодательство могло догнать технологические возможности».

Колдуэлл говорит: «Когда мы первоначально запускали программу, была надежда, что сообщество инновационной экономики Сан-Диего найдет всевозможные интересные варианты использования данных, разработает приложения и создаст технологическую экосистему вокруг мобильности и других решений. Это еще не получилось, у нас было много разговоров с компаниями, которые смотрят на это, но это еще не привело к оглушительному успеху.”

И запланированная экономия энергии, предназначенная для получения наличных денег для оплаты дорогостоящего оборудования, была сведена на нет повышением тарифов на электроэнергию.

Хорошо это или плохо, но Сан-Диего открыл путь другим муниципалитетам, заинтересованным в технологиях умного города. Возьмите Карлсбад, небольшой город к северу от Сан-Диего. Он находится в процессе приобретения собственных уличных фонарей, оснащенных датчиками; они, однако, не будут включать камеры. Дэвид Грэм, который руководил программой приобретения уличных фонарей в качестве заместителя главного операционного директора Сан-Диего, а теперь является главным директором по инновациям в городе Карлсбад, не ответил на запросы Spectrum о комментариях, но указал в интервью The Voice of San Диего , что камеры не нужны для подсчета автомобилей и пешеходов, и для этой функции будут использоваться другие методы.Городской совет Карловых Вар указал, что намерен проявлять инициативу в разработке четкой политики в отношении использования данных уличного освещения.

«Политика и законы должны были быть приняты до того, как уличные фонари погрузились в землю, вместо того, чтобы законодательно соответствовать технологическим возможностям», — говорит Морган Карри, преподаватель данных и общества в Эдинбургском университете.

«Это явный случай нарушения функций. Светильники не задумывались как инструменты наблюдения, это скорее классический пример того, как системы сбора данных легко переоборудовать в системы наблюдения, как способность умного города делать добрые дела может также усилить контроль государства и полиции.”

Исправление сделано 10 августа 2020

DIY Простая автоматическая схема контроллера уличного освещения

Сегодня я хочу поделиться с вами проектом создания простого автоматического контроллера уличного освещения с использованием реле и LDR, которые я нашел в схемном обзоре.

Вы видели уличный фонарь, который автоматически включается ночью и выключается утром или днем, есть датчики, которые определяют свет и соответственно управляют светом.Эти уличные фонари — важный проект в умных городах.

Итак, в этом проекте мы собираемся создать простой автоматический контроллер уличного освещения с использованием реле и LDR. Эта схема очень проста и может быть построена с использованием транзисторов и LDR, вам не нужен операционный усилитель или микросхема 555 для запуска нагрузки переменного тока. Здесь мы использовали лампочку переменного тока в качестве уличного фонаря. Некоторые применения этой схемы — управление уличным освещением, управление освещением дома / офиса, индикаторы дня и ночи и т. Д.

Необходимые компоненты:

1. Транзистор BC547-2

2. LDR (светозависимый резистор)

3. Реле

4. Резистор 1к

5. Потенциометр 100k

6. Блок питания 12В -1

7. Соединительные провода

8. Перемычки

9. Клеммная колодка с винтовыми зажимами, 2 или 3 контакта

10. Доска для хлеба или перфорированная плита

11. 1n4007 Диод

12. Источник переменного тока

13. Нагрузка переменного тока или лампа

Здесь вы можете узнать: что такое LDR?

LDR

изготавливаются из полупроводниковых материалов, что обеспечивает им светочувствительные свойства.Есть много типов, но один из самых популярных материалов — это сульфид кадмия (CdS). Эти LDR или ФОТОРЕИСТОРЫ работают по принципу «фотопроводимости». Этот принцип говорит о том, что всякий раз, когда свет падает на поверхность LDR (в данном случае), проводимость элемента увеличивается или, другими словами, сопротивление LDR падает, когда свет падает на поверхность LDR. Это свойство уменьшения сопротивления для LDR достигается благодаря тому, что это свойство полупроводникового материала, используемого на поверхности.

LDR (светозависимый резистор)

Принципиальная схема и пояснения:

Ниже приведена принципиальная схема этого светочувствительного уличного фонаря:

В этом проекте мы использовали LDR (светозависимый резистор), который отвечает за обнаружение света и темноты. Сопротивление LDR увеличивается в темноте и уменьшается в присутствии света.Эта схема такая же, как схема детектора темноты или детектора света, только здесь мы заменили простой светодиод на нагрузку переменного тока, используя реле. Два транзистора BC547 NPN используются для управления реле.

Схема автоматического уличного освещения с использованием LDR и реле

Всякий раз, когда свет падает на LDR, его сопротивление уменьшается, и транзистор Q1 включается, а коллектор этого транзистора переходит в НИЗКИЙ уровень, и это заставляет второй транзистор ВЫКЛЮЧАТЬСЯ из-за получения НИЗКОГО сигнала на его базе, поэтому реле также остается выключенным из-за второго транзистор.

Теперь, когда LDR обнаруживает темноту, что означает отсутствие света, тогда транзистор Q1 включается из-за увеличения сопротивления LDR, которое отвечает за падение напряжения на базе Q1. Из-за НИЗКОГО сигнала на базе Q1 транзистор Q2 получает ВЫСОКИЙ сигнал от коллектора Q1 и включает реле. Реле включило нагрузку переменного тока, подключенную к реле. Потенциал 10K также используется для настройки чувствительности схемы.

Вот как автоматические уличные фонари включаются ночью и выключаются днем, а ниже — изображения с эффектами.

>>>>>

> >>>>

Арт.

KY56-BC547A

KY32-1N4007

(PDF) Проектирование и реализация автоматической системы уличного освещения с регулировкой яркости и переключением с использованием arduino

Arduino Uno — это плата микроконтроллера на базе ATmega328. Он

имеет 14 цифровых входов / выходов (из которых 6 могут использоваться как выходы PWM

), 6 аналоговых входов, керамический резонатор 16 МГц, соединение USB

, разъем питания, разъем ICSP и кнопка сброса.Он содержит

всего необходимого для поддержки микроконтроллера; просто подключите его к компьютеру

с помощью кабеля USB или включите его с помощью адаптера переменного тока в постоянный или батареи

, чтобы начать работу. Uno отличается от всех предыдущих плат тем, что

не использует микросхему драйвера FTDI USBto-serial. Вместо этого он оснащен

Atmega16U2, запрограммированным как преобразователь USB-последовательный порт.

Ультразвуковой модуль измерения дальности HC — SR04 обеспечивает функцию бесконтактного измерения от 2 до 400 см.

, точность измерения может достигать

3 мм.В состав модулей входят ультразвуковые передатчики, приемник

и цепь управления

. Основной принцип работы: Использование триггера IO не менее 10us

сигнала высокого уровня. Модуль автоматически отправляет восемь 40 кГц и

определяет, есть ли импульсный сигнал обратно. Если сигнал возвращается через высокий уровень

, время высокой продолжительности ввода-вывода на выходе — это время от отправки ультразвукового сигнала

до возврата. Расстояние испытания = (время высокого уровня × скорость звука

(340M / S) / 2

Схема автоматического диммера уличного света состоит из Arduino, который является мозгом проекта

, ультразвукового датчика для обнаружения транспортных средств или

люди.Для питания платы микроконтроллера arduino

предусмотрен стабилизатор на 9 В и полевой МОП-транзистор для управления светодиодами, которые

потребляют несколько ампер при максимальной яркости. Светодиодный модуль и источник питания

для установки должны быть тщательно выбраны, чтобы их было

PAPILIO — это уличный фонарь на ветряной основе, разработанный Тобиасом Трубенбахером

в попытке уменьшить экологический след уличного освещения, продукт Студент-дизайнер Тобиас Трубенабахер разработал «PAPILIO», уличный фонарь на ветряной тяге, который включается только тогда, когда это необходимо., созданный для его дипломного проекта в университете искусств в Берлине, PAPILIO надеется решить проблему светового загрязнения и сократить выбросы парниковых газов.

PAPILIO — это уличный фонарь с ветровым приводом и безопасным для насекомых спектром света

изображений и видео любезно предоставлены Тобиасом Трубенабахером

При первой разработке идеи trübenbacher рассмотрел растущий потенциал использования ветра мощность, особенно на городских улицах, а также негативное влияние усиленного искусственного освещения в густонаселенных районах. ‘ Световое загрязнение не только плохо сказывается на здоровье человека, например вызывает нарушения сна, депрессию, сердечно-сосудистые заболевания, диабет и рак, но также оказывает серьезное воздействие на флору и фауну. вымирание видов, потеря ориентации перелетных птиц, значительное нарушение миграции рыб, а также нарушение биоритмов растений, например, задержка опадения листьев, — это лишь часть этих последствий. по оценкам, в настоящее время только в Германии за одну летнюю ночь около 1.2 миллиарда насекомых умирают из-за уличного освещения, » объясняет trübenbacher.

В дизайне преобладает диагональный ветряной ротор Savonius, сделанный из гнутого листового металла

В отличие от традиционного уличного освещения, PAPILIO вырабатывает электричество с помощью встроенного ветрогенератора. встроенный ротор Савониуса, сделанный из гнутого листового металла и подключенный к генератору мощностью 300 Вт, используется для производства энергии, не влияющей на климат.для его работы направление ветра не имеет значения, и из-за его диагональной ориентации ротор работает как с вертикальными (естественный ветер), так и с горизонтальными воздушными потоками (например, с воздушным потоком, вызванным движением транспорта).

четыре лопасти аэродинамического ротора просто вставляются через вращающийся вал

аккумуляторная батарея накапливает генерируемую электроэнергию и, таким образом, может также преодолевать периоды затишья. это позволяет работать PAPILIO полностью автономно в ветреных районах без необходимости в дорогостоящей подземной инфраструктуре электроснабжения, что предлагает преимущества и новые возможности, особенно для отдаленных регионов.в качестве альтернативы, изделие также можно подключить к существующей электросети, чтобы подавать в сеть излишки энергии во время сильных ветров.

Изделие спроектировано как «полностью отрезанный фонарь», излучающее свет только вниз.

Для минимизации светового загрязнения продукт спроектирован как «полностью отрезанный свет» ‘, излучающий свет только вниз с углом луча намного ниже горизонтали. используемый световой спектр менее привлекателен для насекомых из-за более низкого синего компонента и теплой цветовой температуры 2800 кельвинов.Чтобы еще больше снизить вредное воздействие искусственного света, уличный фонарь снабжен инфракрасным датчиком, который активирует свет только тогда, когда это действительно необходимо.

с помощью инфракрасного датчика, свет включается автоматически только при необходимости

Помимо возможности установить светильник на обычную мачту, есть также возможность прикрепить его к стене дома или любой другой подходящий архитектурный элемент. , есть два возможных варианта монтажа: направленный вниз, чтобы создать вертикальный световой конус, освещающий область непосредственно под светильником, или наоборот, чтобы генерировать наклонно падающий свет с освещением большей площади.

вид на два возможных варианта монтажа

Фонарные мачты обеспечивают идеальную предпосылку для выработки энергии ветра, так как их стабильное крепление к земле и их высота идеально подходят для крепления небольших ветряных турбин на близком расстоянии. приземные ветры наиболее сильны на высоте от 3 до 6 метров. более того, помимо естественного ветра, уличные фонари обычно окружены множеством других, неиспользованных, антропогенных потоков энергии, таких как вытесненный воздух из проезжающих мимо автомобилей, автобусов или поездов.

Помимо возможности крепления светильника на мачте, есть также возможность прикрепить его к стене дома или любому подходящему архитектурному элементу

на этом фоне уличный фонарь PAPILIO функционирует как «просьюмер» для климатически нейтральных городов будущего. он действует не только как «потребитель», но в то же время как «производитель», вырабатывая потребляемую энергию или даже сверх того, подавая излишки энергии в энергосети.

PAPILIO означает «бабочка»: форма и вращение напоминают летающую моль

эстетика PAPILIO предназначена для украшения улиц, пешеходных дорожек и городских площадей — как днем, так и ночью. уличный фонарь материализует процесс создания энергии. производство электричества становится понятным и становится центральным элементом продукта. Подобно тому, как фонари создают характер улиц и площадей, PAPILIO задуман как общественное заявление об устойчивом развитии, которое побуждает жителей принимать участие в преобразовании наших городов в климатически нейтральную среду с учетом требований будущего.

PAPILIO задуман как общественное заявление об устойчивом развитии

Обзор компонентов, интегрированных в один уличный фонарь

Проект начался с многочисленных экспериментов с различными ветряными роторами и производства множества прототипов, чтобы постепенно работать оптимальная форма и конструкция ротора

Вертикальные ветровые роторы имеют решающие преимущества для городских районов: по сравнению с горизонтальными аналогами они тише, компактнее, менее опасны и, прежде всего, не имеет значения направление ветра

информация о проекте:

имя: PAPILIO
design : tobias trübenbacher

designboom получил этот проект от нашей 906 мы приглашаем наших читателей представить свои работы для публикации. тион.Смотрите больше проектов, представленных нашими читателями здесь.

отредактировал: lynne myers | designboom

Блокировка света от очень близкого уличного фонаря — Световое загрязнение

Вау! Конечно, никто не предлагает угрожать городу подать в суд из-за уличного фонаря, только то, что у ОП есть разумная причина связаться с городским менеджером и попросить лучшего экранирования, и у городского менеджера есть разумная мотивация позаботиться о чрезмерном нарушении освещения.

RE: Суверенный иммунитет муниципалитета в отношении нарушения права владения уличным фонарем? Не так много в Калифорнии. Недавний прецедент довольно ясен.

http: //www.montereyc…5d775754e7.html

https: //www.cityofpa…-led-lights.pdf

Ого!

Я, конечно, не собирался утверждать, что вы консультируете по поводу судебного иска. Но я действительно думаю, что будь то коммунальное предприятие или город, владеющий светом, лучше всего не говорить об ответственности или юридической ответственности, если другие подходы не потерпят неудачу.«Привет, интересно, можешь ли ты помочь с фонарем, который освещает мой двор?» дружелюбен и предполагает определенные ожидания относительно способностей и готовности человека. Если вы затем добавите «невыполнение этого требования подвергнет вас юридической ответственности», вы рискуете, что они воспримут это как угрозу или как бесплатное напоминание об их ответственности. Вы можете не поверить в это, но люди могут быть очень чувствительны как к театральным представлениям, так и к последствиям неправильного, неправильного или неисполнения (<- юридические термины).

Что касается суверенного иммунитета, то он по-прежнему является правилом в Калифорнии.Доктрина не означает, что правительство не может быть привлечено к ответственности. Но это действительно ограничивает основания для иска и в некоторых случаях требует административной апелляции или иска, прежде чем может быть предпринято судебное действие. Приведенные вами дела не касаются вопроса иммунитета.

В деле Монтерея было установлено, что город нарушил закон, известный как Закон Брауна. Закон Брауна (открытые собрания) предусматривает освобождение от суверенного иммунитета, поскольку он позволяет любому лицу подавать иск о принудительном исполнении.Закон штата Калифорния о качестве окружающей среды также предусматривает, что он может «при необходимости применяться общественностью посредством судебных разбирательств и их угрозы».

В обоих законах государство сделало исключение из своего суверенного иммунитета.

Документ об уличном освещении Пасифик-Гроув показывает, что город готовится сделать смягченное негативное заявление об экологическом воздействии, как это разрешено CEQA.

Из дела Монтери вы можете понять, что если ваш город предлагает установить новое уличное освещение и предлагает игнорировать или исключать CEQA, любой человек может оспорить это действие.Чего вы не можете добиться, так это того, что вы можете использовать CEQA для решения проблемы с существующим источником света.

Кроме того, это предварительные условия и ограничения по времени для судебного иска по обеспечению соблюдения CEQA. «Представители общественности могут обжаловать в суде широкий спектр действий и бездействия государственных органов, но только в том случае, если они сначала представят эти возражения самому агентству в течение 30–180 дней после совершения оспариваемого действия, в зависимости от того, Подан NOD агентством или нет.«

Я надеюсь, что вышеизложенное достаточно подробно объясняет мое личное мнение о том, что

• Упоминание юридических требований или будущей ответственности — не лучший способ начать ходатайство о помощи при уличном фонаре.
• Что юридические вопросы являются сложными и, как правило, мы не должны рекомендовать их, за исключением, возможно, предложений или дальнейших исследований.
