Электроплита своими руками: Как сделать мини электроплиту на 12 В

Содержание

Как сделать мини электроплиту на 12 В

Небольшая электроплитка, работающая от калильных свечей для дизеля, поможет быстро нагреть воду на природе во время туристического похода или на рыбалке. С помощью этого приспособления можно поджарить яичницу или сварить небольшую порцию супа. Питание плиты идет за счет 12В аккумулятора, а конструкция собирается из подручных материалов.

Для изготовления плитки потребуются:

  • 3 калильные свечи на 12В — http://ali.pub/4ixkpd
  • АКБ на 12В;
  • алюминиевый уголок;
  • винты с гайками;
  • пластина из алюминия;
  • провода;
  • кабельные стяжки;
  • 4 длинных болта с гайками;
  • термотрубки.

Изготовление мини электроплиты на 12 В

Посуда, которая будет стоять на плите, должна быть тонкостенной и с крышкой. Таким образом, нагрев будет идти быстрее. В работе использовалась большая кружка из нержавеющей стали с крышкой. Диметр дна примерно 9 см.

Сначала делаем раму для плитки из алюминиевого уголка.

Для этого отмечаем 4 отрезка по 11,3 см. Делаем разметку делаем на двух сторонах уголка. Это места будущего сгиба рамки для плиты. Посередине трех разметок с одной стороны уголка рисуем маркером угол 90 градусов.

Вырезаем полученные углы. Последнюю разметку делаем немного по-другому. Отмечаем угол только с одной стороны разметки. С другой стороны по длине алюминиевого уголка отмечаем длину, равную ширине стороны. Обрезаем по разметке остальную часть.

В начале рамки проводим линию под углом в 90о и также вырезаем угол.

Сгибаем конструкцию по полученным линиям.

Конец рамки загибаем во внутрь.

Удерживая плоскогубцами два края в месте соединения, высверливаем дрелью отверстие.

Вставляем заклепку. Берем заклепочный пистолет и фиксируем рамку.

Приступаем к креплению ножек. Высверливаем 4 отверстия в углах рамки.

Вставляем длинные гайки и закручиваем болтами при помощи гаечных ключей.

Основа конструкции готова.

Теперь переходим к монтажу нагревательной части плитки. Для этого разбираем калильные свечи. С помощью плоскогубцев и молотка снимаем корпус и вытаскиваем нагревательный элемент. Для дальнейшей работы из конструкции свечей потребуются нагревательные элементы и шайбы-изоляторы.

Для установки свечей на плиту просверливаем три отверстия с одной стороны рамки по размерам шайб-изоляторов.

Вырезаем по размеру куски термотрубки и надеваем их на нагревательные элементы.

Обрезаем пластину из алюминия. Длина пластины должна быть равна расстоянию между стенками рамки плиты плюс припуски на загибы.

Делаем метки на пластине на таком же расстоянии, как и в рамке.

Просверливаем отверстия в пластине.

Загибаем пластину и заклепками фиксируем внутри рамки.

Устанавливаем свечи на плите, снаружи закрепляем шайбами-изоляторами. При подключении тока минус идет на раму, а плюс на контакты нагревательных элементов. На раме просверливаем отверстие и вкручиваем болт с гайкой. Это будет место подключения минуса.

Провода изолируем термотрубками и присоединяем к плите. Соединяем провода кабельными стяжками.

Концы проводов присоединяем к аккумулятору.

Ставим стакан с водой на плиту и проверяем работу устройства. Для выключения отсоединяем провода от АКБ.

Используя данную схему, можно сделать разные виды электроплит. Например, добавить мощности нагрева или усовершенствовать корпус конструкции.

Смотрите видео

Подключение электроплиты своими руками: пошаговая инструкция

В большинстве случаев владельцы подобной техники предпочитают вызвать мастера для ее установки. Однако, если вы твердо решили сэкономить денежные средства и имеете некоторый опыт работы с электроприборами, то можно провести эту операцию своими руками.

В этой статье мы расскажем, как подключить электроплиту самостоятельно и приведем правила безопасности, которых необходимо придерживаться во время проведения данной процедуры.

Вернуться к содержанию

Правила безопасности

Подключение электроплиты своими руками – это операция с высоким риском, поэтому соблюдение правил безопасности – это первое правило. Во время проведения данных работ необходимо особое внимание уделить надежности соединений. Правильно подключенные контакты – это залог успешной установки электроплиты.

Перед тем, как выполнить подключение электроплиты 220в, следует внимательно ознакомиться инструкцией по установке. Любая ошибка, которая была допущена во время монтажа данного устройства, может впоследствии стать причиной серьезной неисправности или даже выхода из строя электроплиты. И это только в лучшем случае. В самом плохом – случится загорание проводки и, возможно даже, возникновение неконтролируемого открытого огня. Если вам до этого не доводилось иметь дело с подобной электротехникой, лучше не пробовать сделать это самому и доверить установку специалистам.

Необходимо соблюдать правила безопасности

Вернуться к содержанию

Подготовительные работы

Схема подключения электроплиты с одной фазой подразумевает предварительное выключение электрической сети. Работать под напряжением нельзя даже самому опытному электрику.
После отключения электросети необходимо извлечь плиту из коробки и провести инспекцию ее состояния. Нужно проверить поверхности плиты на предмет различных дефектов, а также полноту комплектации. Если возникли какие-то вопросы, то лучше сразу связаться с поставщиком этого оборудования.

Теперь нужно отключить старое устройство и убрать ее с кухни.

Затем нужно обратиться к инструкции и тщательно изучить раздел, который посвящен обнаружению оптимального места расположения устройства.

Подготовительные работы

В большинстве случаев современные устройства не комплектуются проводом, поэтому нужно знать, какой кабель нужен для подключения электроплиты. Этот факт объясняется тем, что подобные электроприборы лучше подсоединять посредством клеммных элементов. Применяя данный тип контактов, можно пользоваться плавкими вставками вместо автоматического выключателя и соединить электроплиту с сетью посредством более длинных кабелей. Можно также использовать розетку, но только при условии, что она рассчитана на 32 ампера.

Важно знать! Категорически запрещено подсоединять данное оборудование к обыкновенной розетке, поскольку она требует значительное количество электричества, которое не способна пропустить обычная электросеть. Для подобного подключения следует использовать специальный шнур, а также монтировать автоматический выключатель. Также ни в коем случае нельзя соединять электроплитку посредством «жучка».

Вернуться к содержанию

Инструкция для подключения к однофазной линии

Чтобы корректно осуществить однофазное подключение электроплиты, необходимо провести следующие операции:

Схема подключения электроплиты к однофазной сети

  • Сначала следует отключить автоматический выключатель, который отвечает за питание однофазной сети;
  • Длина провода для запитки не должна превышать 2 метров. Такая длина обусловлена необходимостью иногда передвигать устройство.
  • После этого нужно провести инспекцию кабеля и удостовериться в том, что провод имеет корректное поперечное сечение и предохранитель. После данной операции нужно будет снять крышку блока питания оборудования.
  • Теперь необходимо установить медные перемычки, которые имеют сечение 6 квадратных миллиметров в расстояние между клеммами. Данными изделиями должно комплектоваться каждое устройство.
  • После этого к клеммам следует подключить ноль, фазу и землю. На данном этапе крайне важно убедиться в надежности соединения контактов. Если этого не произойдет, то впоследствии может случиться возгорание проводки.
  • Фазу следует проверять индикатором, а нулевую жилу пробником.
  • Перейдя по ссылке http://vse-postroim-sami.ru/home/kitchen/7890_kuxonnye-garnitury-kakoj-vybrat/, вы узнаете, как выбрать кухонный гарнитур. О видах кухонных фартуков читайте здесь. Возможно, вас также заинтересует статья о столешницах для кухни.

  • После этого нужно провести подключение вилки электроплиты, а также установить для нее силовую розетку на три контакта.
  • Затем следует вставить вилку в розетку, после чего проверить тестером отсутствие заземления.
    На следующем этапе требуется проверить, имеются ли короткие замыкания между нулевой и фазной жилой. Причем проверить необходимо каждый рабочий режим плиты. Если тестер показал допустимые показатели, то можно включать автоматический выключатель.

Если вы решили осуществить подсоединение без розетки, то его необходимо проводить в коробке клемм, которая должна быть монтирована на стену на высоте около 0.6 метра от уровня пола.
Финальным этапом в подключение электроплиты к однофазной сети станет ее проверка на работоспособность. Если каждая конфорка окажется рабочей, а духовка включится с первого раза, значит, вы все сделали правильно, и теперь можно приступить к полноценному использованию электрического устройства.

Вернуться к содержанию

Подключение к трехфазной линии

Если речь идет о загородном доме, то установка электроплиты пойдет немного по другим правилам.

Все дело в том, что в данном случае необходимо использовать трехфазное подключение.

Поключение плиты к трехфазной линии

  • Итак, первым делом необходимо определить место расположения плитки.
  • Затем следует проложить соединительный провод.
  • После этого следует установить выключатель, рассчитанный на силу тока от 16 ампер.
  • Следующим шагом станет подключение провода к розетке.
  • После этого нужно подключить вилку к проводу, а сам шнур закрепить на задней панели оборудования. Подсоединять провод следует в электрическом щитке.

Обустройство корректного заземления необходимо для правильной работы электроплиты, поэтому на данном этапе необходимо проявить особую осторожность. Итак, для начала следует удостовериться в том, что корпус электрозащиты жилища заземлен. Если заземление присутствует, то можно просто подсоединить провод заземления плиты к корпусу. Крайне не рекомендуется использовать инженерные сети в качестве места для подключения заземляющего провода.

Ставить плитку необходимо таким образом, чтобы корпус и элементы, которые находятся не под напряжением, не соприкасались.

Схемы возможных подключений

На данном этапе установку электрической плиты можно считать завершенной. Еще раз повторим, что если приведенная выше инструкция непонятна для вас, то лучше доверить данную операцию специалистам во избежание неприятностей.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Подключение электроплиты своими руками. Схема подключения

Как подключить электрическую плиту

Выбор кабеля

Поскольку электроплита потребляет достаточно много электричества, она должна иметь отдельный кабель, который идет прямо от распределительного щита. Для прокладки кабеля от щита к розетке можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП.

Важно! Для подключения электрической плиты нужно использовать только медные провода.

Если у вас однофазное электропитание, то используйте трехжильный кабель: фаза, ноль и заземление.

Если же у вас трехфазное питание, то кабель должен быть пятижильным: фазы А, В, С, ноль и заземление РЕ.

Далее нужно определиться с сечением кабеля. Сечение может зависеть от мощности, напряжения сети и количества фаз. Правильно подобрать сечение кабеля вам поможет табличка ниже.

Помните, что кабель от электроплиты должен подключаться к отдельному устройству автоматического отключения. Также желательно подключить устройство защитного отключения, которое защитит вас от удара электрическим током в случае неисправности прибора. В этом вам поможет наша статья Схема подключения УЗО.

Выбор розетки и вилки

Розетка для электроплиты должна соответствовать номинальному току автомата. Количество контактов должно соответствовать количеству жил кабеля. Розетку не следует устанавливать вблизи от горячих поверхностей и рукомойников. Все детали процесса установки розеток в квартире вы сможете найти в разделе Розетки.

Схема подключения электрической плиты

Существует три схемы подключения электрической плиты. Поскольку в квартирах чаще всего используется однофазная сеть, то однофазное подключение является наиболее распространенным.

Для того, чтобы добраться до клемм электрической плиты, снимите заднюю крышку.

Если вы устанавливаете плиту в частном доме, то у вас может быть и двухфазное, и трехфазное питание. Схемы подключения электроплит в таких случаях находятся ниже.

Видео: как подключить электрическую плиту

На данном видео подробно показывается, как правильно подключить электрическую плиту своими руками.

Больше информации

Задать вопрос

Выбор и установка электроплиты своими руками

В первую очередь определитесь с габаритными размерами электроплиты. Размер выбираемой плиты напрямую связан с габаритами вашей кухни, габаритами уже имеющейся бытовой техники и кухонной мебели. Стандартная высота электроплиты составляет 85 см, глубина — 50 или 60 см. Сейчас многие производители выпускают плиты с регулируемыми ножками, что позволяет изменять высоту агрегата и выровнять прибор на уровень высоты сервировочного стола.

Ширина плит варьируется от 50 до 90 см. Наиболее распространены модели с размерами варочной плиты 50×50 см, 50×60 см и 60×60 см. Они отлично вписываются даже в небольшие кухни.

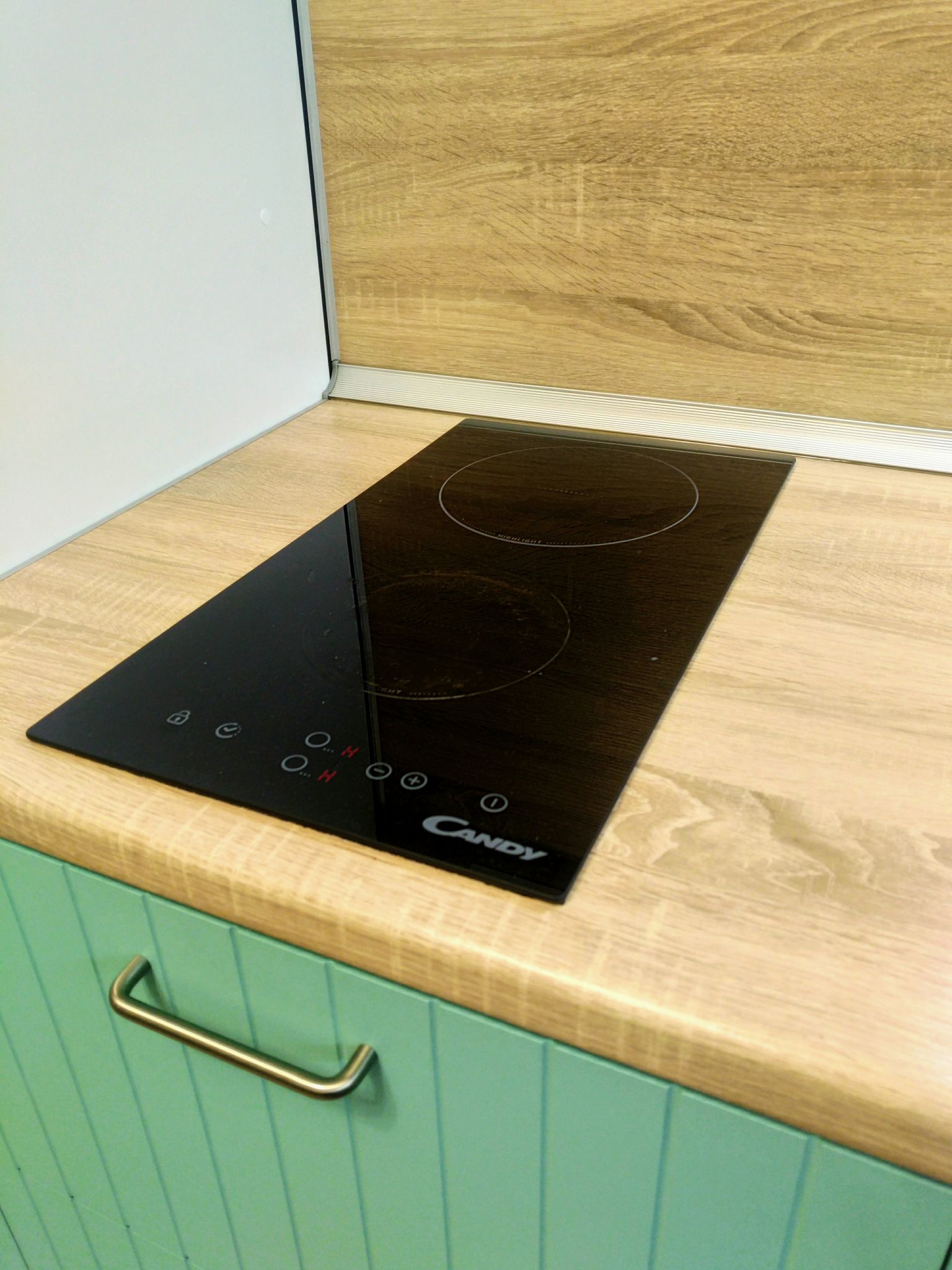

Тип варочной поверхности

Далее рассмотрите материалы, из которых изготовлены варочные поверхности. Самая распространенная — эмалированная сталь. Она обладает высокими гигиеническими качествами, может иметь разные цвета и стоит не дорого. Нержавеющая сталь — дороже, но отмывать ее легче.

Стеклокерамика — по удобству и скорости приготовления эти плиты сопоставимы с газовыми, при этом они безопаснее (нет открытого пламени). Кроме того, на абсолютно ровной поверхности кастрюля не может опрокинуться, а гладкая поверхность особенно удобна в чистке.

Не только удобно, но и практично, если варочная панель имеет крышку. Такая крышка в открытом положении защищает стену от загрязнения, а в закрытом облегчает уборку на кухне, оберегая панель от попадания на неё воды и чистящих средств. Такие крышки бывают металлическими или стеклянными. Стеклянную крышку легче мыть, чем стальную.

Тип и количество конфорок

Количество конфорок в электрических плитах может быть разным — их количетво выбираете в зависимости от ваших индивидуальных потребностей. Существует несколько типов конфорок. В основе их различия — тип нагревательного элемента. В традиционных эмалированных плитах применяют круглые плоские ТЭНы (термоэлектронагревательные элементы), помещенные в чугунный корпус.

В наши дни такие конфорки называют просто «блинами», а плиты с ними остаются популярными благодаря своей простоте и доступности. Эта популярность обоснована тем, что чугун хорошо сохраняет тепло, у него прочная поверхность, которая почти не боится механических повреждений, да и уход за чугунными «блинами» несложен.

Более разнообразны по форме, функциям, принципам действия конфорки стеклокерамических плит. Плиты со стеклокерамической поверхностью могут быть оборудованы обычными, Hi-Light, галогеновыми или индукционными конфорками. В некоторых моделях электроплит встречаются двухконтурные конфорки, в которых Вы можете по выбору включать площадь нагрева большего или меньшего диаметра, подходящую под большую сковороду или маленькую кастрюлю.

Существуют также конфорки с овальной зоной нагрева, где при соответствующем положении переключателя включается дополнительный сегмент нагревательного элемента, превращая круглую конфорку в овальную. Таким образом, обеспечивается равномерный нагрев утятниц, лотков для приготовления рыбы и т.п.

Еще одно весомое достоинство стеклокерамических варочных поверхностей — сегментный индикатор остаточного тепла, с помощью которого Вы легко определите, какая из конфорок еще не остыла, и, следовательно, ее можно использовать для поддержания блюда в нагретом состоянии.

Духовка

Духовка играет важную роль в выборе плиты. Духовки электрических плит различаются по объему, количеству функций, количеству стекол дверцы духовки и типу отчистки. Объем выбирается в зависимости от Ваших индивидуальных потребностей — если вы редко пользуетесь духовкой, и в основном, используете для приготовления в ней небольшую посуду – Вам подойдет небольшая духовка объемом около 30л.

Если Вы часто пользуетесь духовкой для приготовления пищи для большого количества людей – нужно присмотреться к электроплите с большей духовкой. Многофункциональные духовки позволят Вам реализовать весь свой кулинарный талант и приготовить очень вкусную пищу. Каждый производитель разрабатывает свой набор программ для духовки и дает ему фирменное название.

Например, компания Hansa дала название своей духовке Multi 12 — это означает, что используется 12 режимов нагрева. Помимо основного режима работы (влючен верхний и нижний тэн), духовка может быть оснащена дополнительными режимами работы: размораживание, конвекция, конвекция с кольцевым нагревателем вокруг него, гриль, вертел.  Практически все современные модели духовок имеют подсветку в камере, которая помогает наблюдать за процессом приготовления пищи.

Тип отчистки духовки

Чистка внутренней полости духовки — самое неприятное занятие, которое может отбить желание что-то в ней готовить. К счастью, современные духовки позволяют облегчить этот труд, и даже могут взять его на себя.

В самых недорогих электроплитах в духовках в качестве внутреннего покрытия используется эмаль. Это жаропрочное покрытие, которое отчищать придется вручную.
Некоторые электроплиты с эмалевым покрытием производители оснастили функцией «гидролиз». Это очистка духовок паром при низких температурах. В остывшую полость достаточно налить воды с моющим средством и включить функцию очистки.

Грязь будет размягчена, горячим паром. Затем достаточно просто протереть внутренние части духовки, удалив остатки загрязнений— и ваша духовка готова к новым кулинарным подвигам.

На стенки духовок, в которых применяется каталитический способ очистки, прикреплены пластины с керамическим покрытием, в порах которого оседает максимальное количество жира. При высокой температуре (2000°С и более) жир разлагается. Процесс самоочистки происходит непосредственно во время приготовления какого — либо блюда.

Система очистки EcoClean — это новая система для самостоятельной очистки деталей духовки с покрытием (верхняя, боковые стенки и задняя стенка). Высококачественное пористое керамическое покрытие уже во время приготовления сводит до минимума возникающие загрязнения, превращающиеся в легко стираемый налет, который достаточно просто удалить.

Пиролиз является эффективной системой очистки духовки и принадлежностей без использования химических чистящих средств. Суть метода предельно проста — духовка нагревается до температуры, превышающей 480°С, жир и загрязнения при этом сгорают. После этого остается лишь небольшое количество пепла, который удаляется без труда.

Техника Bosch позволяет очищать в режиме пиролиза и принадлежности.

Процесс установки электрической плиты частным мастером

Как и любая бытовая техника, питание которой осуществляется электрическим током, плита требует розетки. К ней предъявляется ряд требований, поскольку данное устройство потребляет значительное количество энергии. Прежде всего, необходимо убедиться, что к розетке будет подключена только электроплита. Невыполнение данного пункта делает эксплуатацию устройства опасной.

Мастер по установке плит всегда проверяет состояние розетки.

Очень важно убедиться в отсутствии каких-либо механических повреждений, что позволит избежать вероятности короткого замыкания. Есть несколько способов подключения механизма к электропитанию. Большинство плит имеют специальную вилку, что значительно упрощает данный процесс. Ряд импортных моделей подключаются непосредственно к сети.

Все провода необходимо укладывать в соответствии с инструкцией по эксплуатации. Не стоит допускать их перекручивания или образования «колец». Это может привести к ухудшению работы устройства в целом.

Согласно инструкции по безопасности, данный вид бытовой техники должен быть в обязательном порядке заземлён чрез специальный третий контакт. Обычно, его требуется тянуть от электрического щитка до розетки. Выбор нужного сечения провода и наиболее оптимального пути прокладки следует доверить частному специалисту.

Если вилка не подходит к розетке, замените розетку. Все подобные работы требуют полного обесточивания помещения, в котором они производятся, или всей квартиры.

Выбор места для электроплиты после подключения и заземления устройства

Довольно важным этапом работы, проводимым при установке электроплиты, является выбор соответствующего места для изделия и его правильное положение относительно другой бытовой техники. Необходимо помнить, что при работе, боковые стенки данного устройства могут значительно нагреваться.

Не стоит ставить электроплиту в непосредственном контакте с легковоспламеняющимися устройствами. Кроме того, некоторые изделия могут деформироваться под действием температуры. Обычно, её показатели составляют значение до семидесяти градусов, реже ста.

При установке электроплиты частным мастером, большое внимание обращается на положение проводов. Ножки устройства ни в коем случае не должны на них воздействовать. Деформация провода может привести к возникновению короткого замыкания и порче электроплиты.

Правильный выбор посуды для электроплиты, экономия электроэнергии на кухне

Практика показывает, что для электроплит с чугунными конфорками наилучшей является алюминиевая посуда с плоско обточенным дном толщиной 5-8 миллиметров, литая чугунная, штампованная стальная эмалированная.

Обратите внимание на рекомендуемые диаметры стандартной эмалированной и алюминиевой посуды:

Диаметр конфорки, мм / Диаметр посуды, мм
145 ————————— 160; 180
180 ————————— 180; 200; 220
220 — 220———————-240; 260

Экономия электроэнергии при использовании такой посуды составляет 10-20 процентов. Для сплошных чугунных конфорок наилучшая теплопередача достигается при тесном контакте между поверхностью конфорки и дном посуды.

Такой контакт необходимо сохранять в процессе нагрева конфорки до рабочей температуры и в течение всего времени пользования ее. При использовании посуды с ровным дном электроплиты по времени приготовления пищи успешно конкурируют с газовыми. Например, 3 литра воды на газовой конфорке закипают за 15-18 минут, а на электрической конфорке диаметром 145 миллиметров и мощностью 1000 Ватт то же количество воды закипает за 23 минуты.

На конфорке диаметром 18 миллиметров и мощностью 1500 Ватт — за 17 минут, а на конфорке ускоренного нагрева (экспресс-конфорка) диаметром 180 миллиметров и мощностью 2000 Ватт — за 13 минут.

Откажитесь при приготовлении пищи на электроконфорках от посуды с деформированным дном, так как при этом удлиняется время приготовления пищи, увеличивается потребление электроэнергии. Пользование посудой с искривленным дном может привести к перерасходу электроэнергии до 40-60 процентов.
Проверить прогиб дна посуды несложно — для этого достаточно взять линейку и приложить ко дну.

Если прогиб по краям больше 1 миллиметра, то такую посуду лучше не использовать. Наибольшая вогнутость кастрюли может быть допущена, если она не выходит за границы центральной углубленной части конфорки.

При переходе с газовой плиты на электрическую целесообразно заменить посуду, имеющую прогиб дна. Расчеты показывают, что при использовании посуды с прогибом дна на 2 миллиметра из-за перерасхода электроэнергии затраты в год возрастут на 3-4 рубля. Мелочь? А в масштабах страны?

В хозяйстве подойдет и посуда, пригодная для приготовления пищи на электроконфорках. Ее можно использовать для приготовления блюд в жарочном шкафу, Где конфигурация дна практического значения не имеет.

Очищайте дно посуды от прилипших к нему крошек. Они создают нежелательный зазор между дном и конфоркой, что ведет к перерасходу электроэнергии. Ставить на конфорку посуду с мокрым дном опасно. Также опасно выплескивание на нее жидкости. И то, и другое может вызвать короткое замыкание, порчу конфорки.

Чтобы уменьшить имеющийся зазор между поверхностью конфорки и дном кастрюли, приобретите специальную накладку — своего рода подушечку, которую кладут на конфорку. Материал в накладке легко размягчается при нагреве и плотно заполняет пространство между плитой и дном посуды. Потери энергии сводятся к минимуму.

Помимо диаметра, формы и качества дна посуды снижения расхода электроэнергии можно добиться, если знать, что удельный расход электроэнергии на нагрев воды до кипения на одной и той же конфорке резко снижается с увеличением количества воды.

Это объясняется тем, что абсолютное значение потерь электроэнергии на разогрев самой конфорки остается постоянным при любом количестве воды, а их удельный вес в общем расходе электроэнергии снижается.

Словом, лучше один раз вскипятить 3 литра, чем 2 раза по 1,5. Для наименьшего расхода электроэнергии следует знать, на какую конфорку ставить воду. Так, советуем нагревать до кипения 2-3 литра жидкости на конфорке диаметром 145 миллиметров, 3-5 литров на конфорке диаметром 180 миллиметров. Конфорки диаметром 220 миллиметров экономически целесообразно применять при нагреве более 6 литров воды.

Меньше электроэнергии расходуется при использовании конфорок малого диаметра, а время нагрева снижается при использовании конфорок большего диаметра и большей мощности. При этом следует иметь в виду, что во время приготовления блюд, которые требуют продолжительной варки, длительность стадии нагрева до кипения составляет незначительный процесс общего времени их приготовления — 5-20 процентов.

Для экономии электроэнергии при незначительном перерасходе времени на приготовление пищи рекомендуется пользоваться конфорками возможно меньшего диаметра. И только для приготовления блюд, не требующих продолжительной варки, таких, как кофе, чай, кисели и т. п. — целесообразно использовать конфорки большого диаметра и мощности.

Ремонт электроплиты своими руками. Наглядные и понятные указания к действию, которые помогут не только диагностировать поломку, но и устранить её.

Сегодня всё больше людей начинают использовать электрические плиты. Это обусловлено тем, что газовые аналоги не могут быть достаточно безопасны. Особенно в тех случаях, когда к дому не подведена газовая магистраль и питание плиты осуществляется природным газом из баллона.

Электрические плиты гораздо безопаснее. Однако степень их эксплуатационной надёжности несколько ниже. Ремонт электроплит выполняют профессионалы. Но при наличии некоторого набора знаний, мероприятия по ремонту могут быть осуществлены без помощи специалиста.

Принцип действия электрических плит

Для того чтобы диагностировать причину поломки электрической плиты, необходимо детальным образом изучить полный конструктив. Стоит отметить, что он в значительной мере прост и понятен.

Тепловая энергия электрической плиты генерируется благодаря прохождению электрического тока через нагревательные ТЭНы, которые располагаются под каждой конфоркой.

Их сопротивление огромно, поэтому при прохождении тока выделяется тепло. Токоведущие части изолированы от корпуса ТЭНа при помощи магнезитовой крошки.

Различные комбинации элементов позволяют регулировать сопротивление. Другими словами, величина жара зависит от положения в котором располагается переключатель конфорки.

Наиболее распространённая причина поломки электрической плиты

С электрической плитой, по большому счёту, может произойти лишь то, что она перестанет греть. Вероятнее всего, нагреватель попросту вышел из строя. Для его ремонта потребуется следующий инструментальный сет:

  • отвёртка;
  • плоскогубцы;
  • мультиметр.

Для проверки нагревательного элемента необходимо проверить его сопротивление. Для этого демонтируем его при помощи отвёртки. Далее подключаем щупы мультиметра к контактным площадкам ТЭНа и переводим регулятор прибора на измерение сопротивления.

Если прибор показывает бесконечное сопротивление, значит, ТЭН вышел из строя и требует замены. Ремонт ТЭНов не возможен в принципе.

Мультиметр показывает сопротивление? Значит проблема кроется в самих переключателях.

Естественно, любые ремонтные работы над электрической плитой должны проводиться только при полном её отключении от сети электропитания.

Смотрите также:

Олег Шевченко продемонстрирует процесс ремонта варочной поверхности плиты:


По материалам: http://gazser.ru/remont-elektroplit

Замена переключателя мощности электроплиты своими руками

Переключатель мощности конфорок для электроплиты позволяет настраивать оптимальный уровень тепла, выделяемого тэном (нагревательным элементом). Это позволяет готовить абсолютно разные блюда, ведь для некоторых требуется определенная температура приготовления. Также данный переключатель изменять время приготовления, так как на низкой температуре еда приобретает нужный вид медленнее. Именно поэтому очень важно, чтобы абсолютно все были в рабочем состоянии.

Но он может ломаться, что сильно сказывается на возможностях техники. Именно поэтому мы и расскажем о замене данной детали.

  • Конфорки не работают. То есть сама деталь вращается, однако это действие ни к чему не приводит. Вообще, данный признак может также свидетельствовать о коротком замыкании, поэтому лучше проверьте еще несколько пунктов.
  • Вы не можете сдвинуть с места переключатель. Это свидетельствует о том, что механизм регулировки разрушен, поэтому ответной реакции и не существует. Тут можно почистить место соединения от загрязнений, но, если и это не помогает, то следует заменять.
  • Также о поломке говорит тот факт, что при движении ручкой Вы слышите треск или хруст. Видимо, система регуляции настолько износилась, что запчасти трутся друг об друга и ломаются. Такое уже не починить, нужно покупать новую запчасть.

Теперь самое время рассказать о этапах, из которых состоит замена переключателя мощности для электроплиты. Свой рассказ для Вашего удобства мы дополним фотографиями. Они будут отражать на себе сам процесс, поэтому Вы с легкостью повторите его на своей технике!

Пошаговая инструкция по замене детали

Так как работа будет тесно связана с подключением проводов, то мы рекомендуем запастись камерой и фотографировать подключения. Так Вы сможете присоединить новую деталь правильным образом с первого раза. Это небольшой совет на все случаи ремонта, поэтому старайтесь пользоваться им почаще.

1. Отключите технику от сети электропитания

Так Вы исключите все варианты, где Вы можете быть поражены током. С такими вещами лучше быть осторожным!

2. Снимите заднюю и верхнюю крышку

Это откроет доступ к внутренним запчастям.

3. Взглядом найдите переключатель

Сфотографируйте схему соединения. Это значительно облегчит сборку техники.

4. Открутите деталь

Она останется держаться только на проводах.

5. Отсоедините клеммы и провода

Сделайте это максимально аккуратно, ведь они могут порваться.

6. Замените старую деталь на новую и подсоедините все провода

Воспользуйтесь фотографией, которую Вы сделали ранее.

7. Прикрутите деталь к плите и наденьте на штырь «ручку»

8. Соберите плиту обратно

Вот Вы и произвели замену. Будьте уверены, она прослужит Вам максимально долго при бережном отношении.

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Видеоинструкция по замене (на примере ЭП Hansa)

Самодельная электроплита «Wonder How To

Как к

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
