Сигнализатор-датчик уровня воды своими руками

Любители принимать ванны сталкиваются с необходимостью постоянного контроля уровня воды при ее наполнении. Благодаря наличию сливного отверстия вода не затопит помещение, но ее бесполезный расход зафиксирует счетчик, что увеличит стоимость коммунальных услуг.

Для того, чтобы избавиться от наблюдений и сэкономить средства можно воспользоваться звуковым сигнализатором, который оповестит, когда уровень воды при наполнении ванны или любой другой емкости, достигнет необходимого.

Существуют готовые сенсорные звуковые сигнализаторы, но стоят они в несколько раз больше и питается от батареи типа «Крона», которой хватает ненадолго.

Можно было самому сделать емкостной датчик уровня воды, но гораздо проще переделать звуковой магнитный сигнализатор для двери, стоимостью в 1$, дополнив магнитиком, пружинкой, нитью и поплавком.

Изготовление звукового поплавкового датчика уровня воды

Для оповещения достижения заданного уровня воды при наполнении ванны я за пару часов переделал звуковой охранный сигнализатор для дверей под эту задачу.

Как разобрать сигнализатор

Сначала надо снять крышку батарейного отсека, сдвинув его вдоль корпуса сигнализатора. Далее нужно снять вторую часть крышки, в которой установлен звуковой излучатель.

При внешнем осмотре крепежных элементов не наблюдалось. Предположил, что крышка держится на защелках. Но попытка снять ее, освободив защелки, не увенчалась успехом. Оказалось, что крышка закреплена саморезом.

С обратной стороны сигнализатора был наклеен двухсторонний скотч. С помощью иголки было найдено место нахождения самореза, и он выкручен крестовой отверткой.

На фотоснимке показана снятая крышка с громкоговорителем пьезоэлектрического типа. Слева от него видна стойка для самореза. Выводы излучателя были отпаяны и обозначена полярность.

Звуковой сигнализатор разобран и теперь стало понятно, как его переделать под сигнализатор уровня воды. В качестве датчика использовался геркон, представляющий собой герметичную стеклянную ампулу, в которой размещены два контакта. При воздействии магнитного поля, контакты служат магнитопроводом и, притягиваясь, друг к другу, замыкают электрическую цепь. Ведут себя как включатель.

Доработка сигнализатора двери

Решено было вместо штатного магнита с большими размерами, разместить в корпусе небольшой неодимовый магнит. Но мешал геркон и резистор, которые были установлены сверху на печатной плате.

После снятия печатной платы оказалось, что под ней в корпусе имелось достаточно места, для переноса мешающих элементов на сторону с печатными проводниками.

При выпайке резистора у него отвалился один из выводов, пришлось заменить другим. Заодно выяснил, что резистор задает частоту излучения пьезоэлектрического излучателя. Геркон был установлен таким образом, чтобы, магнит замыкал его контакты, находясь в нижнем положении, то есть звука не было.

Неодимовый магнит был взят от отказавшего жесткого диска компьютера. От него с помощью зубила был отколот небольшой кусочек. Острые края закруглены на наждачной бумаге.

Для закрепления магнита на капроновом шнурке на нее был надет отрезок полихлорвиниловой трубки подходящего диаметра и в нее с усилием вставлен магнит. При желании можно трубку опустить на десяток минут в ацетон, тогда она увеличится в диаметре в два раза, а после испарения ацетона уменьшиться до исходного размера.

Пружина растяжения была закреплена в корпусе сигнализатора с помощью, вплавленной в него паяльником металлической скобки. Шнурок был привязан на узел к противоположному ее концу.

Крепление магнита с помощью трубки позволило определить оптимальное место его расположения относительно геркона и заодно ограничить свободу перемещения. После регулировки магнит был приклеен с помощью клея «Момент». На фотографии показан магнит в положении, когда уровень воды не поднял поплавок.

Проверка работы системы показала стабильную ее работу. При натяжении шнурка звук отсутствовал, а при отпускании ее раздавалась сирена большой громкости.

Поплавок был сделан из пластиковой банки подходящего размера. Для крепления нити в крышке банки было установлено ушко, сделанное из полоски нержавеющего металла. Можно использовать и отрезок алюминиевого провода для электропроводки.

Полоска с отверстием была с помощью паяльника вплавлена в крышку банки и загнута, как показано на фотографии.

Для исключения попадания воды внутрь поплавка место вхождения ушка в крышку с внутренней стороны было залито силиконом.

Для того чтобы поплавок при попадании в воду принимал вертикальное положение внутрь банки был помещен груз в виде кусков припоя. Общий вес поплавка составил 50 гр.

Для получения оптимального погружения поплавка в воду, в него добавлялся очередной кусок припоя, пока поплавок не начал плавать в воде, как показано на фотографии.

Для сигнализатора уровня воды над ванной было решено использовать проволочную полку, имевшуюся в углу стены. Поэтому в корпус сигнализатора был вплавлен крючок, сделанный из такой же полоски металла, как и ушко поплавка. Можно было закрепить на кафеле с помощью присоски, но они часто отваливаются, а датчик не герметичный. Поэтому я предпочел этот способ крепления не применять.

В сигнализатор были установлены батарейки ААА, и осталось только отрегулировать длину шнурка на требуемый уровень воды. Поэтому шнурок не был привязан к поплавку, а зафиксирован с помощью зажима.

Многократное использование звукового сигнализатора уровня воды в ванной при наполнении ее водой подтвердило эффективность самоделки. При возникновении сирены, сигнализатор выключается с помощью имеющегося штатного выключателя. С тех пор бесполезный расход воды при наборе ванны был исключен.

Как сделать датчик контроля уровня воды в резервуаре своими руками


Датчики уровня жидкости в резервуаре позволяют как производить текущее измерение количества заправленной жидкости, так и сообщать о достижении предельных ее значений. Такие приборы состоят из чувствительного сенсора, реагирующего на определенные физические параметры, и схемы измерения, контроля и индикации. В зависимости от области применения используются устройства, различающиеся принципом своего действия.

Информация, изложенная в статье, поможет узнать о принципах работы датчиков разных типов и областях их применения. Будет осуществлен краткий обзор их достоинств и недостатков, указаны основные зарекомендовавшие себя на рынке производители.

Классификация приборов

Датчики уровня жидкости в резервуаре могут быть уровнемерами или сигнализаторами. Первые из них предназначены для постоянного измерения уровня жидкости в текущий момент времени. Они используют сенсоры, работающие на разных физических принципах. Дальнейшую обработку поступающих от них сигналов производят аналоговые или цифровые электронные схемы, входящие в состав уровнемеров. Полученные показатели отображаются на элементах индикации.

Сигнализаторы предупреждают о достижении определенного, заранее установленного элементами настройки значения уровня жидкости в емкости. Другое их название — датчики уровня воды в резервуаре для отключения ее дальнейшей подачи. Их выходной сигнал является дискретным. Предупреждение может выдаваться в виде световой или звуковой сигнализации. При этом происходит автоматическая блокировка работы систем заправки или слива жидкости.

Популярные модели

Современный рынок предлагает много моделей сигнализаторов. Самые популярные из них:

  1. ДЕ-1 (датчик емкостный). Чаще всего этот сигнализатор используется в агрессивных средах химической и металлургической промышленности. Он позволяет контролировать температуру и уровень сыпучих и жидких веществ. Нередко используется в установках аварийной защиты.
  2. ЭСУ-1 (электронный сигнализатор уровня). Корпус этой модели изготовлен из высококачественной стали и фторопласта. Чаще всего ЭСУ-1 устанавливают во взрывоопасных и агрессивных средах. Источник электропитания находится за пределами технологической среды. Датчик измеряет уровень нефти, спирта и воды. Блок питания выполнен из прочного алюминиевого сплава.
  3. РУ-305 (реле уровня). Этот прибор предназначен для контроля состояния жидких сред. Его корпус выполнен из особого материала и может с легкостью выдерживать температуры от -50 до +50 градусов Цельсия. Однако РУ-305 запрещается применять в агрессивных химических средах. Из недостатков этого уровнемера потребители отмечают лишь то, что он работает только в одном положении, без наклона. Измерение уровня осуществляется посредством перемещения магнита с поплавком и срабатывания герконом. Измерения имеют точность не более 5 мм.
  4. СУ-100 (сигнализатор уровня). Датчик для измерения уровня сыпучих и жидких веществ. В конструкции СУ-100 присутствует электромагнитное реле.
  5. Rosemount 5600. Этот радарный датчик уровня позволяет бесконтактно измерять любую разновидность веществ. Чтобы добиться максимально точных показаний, уровнемер необходимо правильно установить. Точность показаний устройства может ухудшаться из-за воздействия электромагнитного излучения. Корпус обладает взрывозащитной конструкцией и дисплеем, на котором отображается вся необходимая информация. Rosemount 5600 может использоваться для измерения температурных показателей в резервуаре. Чтобы в полной мере оценить возможности этого оборудования, ему необходима квалифицированная настройка с учетом диаметра трубопровода, длины уровнемера и расстояния между уровнем и опорной точкой.

Сложные модели целесообразно приобретать лишь для промышленного применения. Для бытовых целей подходят простейшие варианты уровнемеров.

(1 оценок, среднее: 5,00 из 5)

Методы измерения уровня

В зависимости от свойств жидкости, уровень которой в резервуаре требуется определить, используются следующие методы измерения:

  • контактный, при котором осуществляется непосредственное взаимодействие датчика уровня жидкости в резервуаре или его части с измеряемой средой;
  • бесконтактный, позволяющий избежать прямого взаимодействия датчика с жидкостью (ввиду ее агрессивных свойств или высокой вязкости).

Контактные устройства располагаются в емкости непосредственно на поверхности измеряемой жидкости (поплавки), в ее глубине (гидростатические манометры), либо на стенке резервуара на определенной высоте (пластинчатые конденсаторы). Для бесконтактных измерителей (радарных, ультразвуковых) необходимо обеспечить зону прямой видимости поверхности измеряемой жидкости и отсутствие прямого соприкосновения с ней.

Датчик давления воды

Гидростатическое давление определяется в условиях, когда поток или определенный объем воды находится в состоянии покоя. Чаще всего гидростатический сенсор используется в нагревательных и отопительных приборах – бойлерах, котлах отопления.

Устройство датчика давления воды

Такие устройства чаще всего работают в режиме триггера:

  • При высоком давлении воды сенсор замыкает контакты реле и разрешает работу насоса или нагревателя;
  • При низком давлении в сенсоре блокируется даже физическая возможность включения исполнительного механизма, то есть никакие удары или временные скачки напора не заставят устройство заработать.

При исправном датчике давления воды сенсор выдаст сигнал на запуск мотора, только если нагрузка на сильфон сохраняется более трех секунд.

Типовое устройство «умного» сенсора представлено на схеме.

Чувствительным элементом системы является диафрагма, соединенная с сильфоном, центральный шток может подниматься и опускаться в зависимости от величины давления, и тем самым менять емкость встроенного конденсатора.

Подключение датчика давления воды

Упрощенная модель сенсора используется в домашних системах «гидроаккумулятор — скважинный насос». Внутри прибора находится коробка с мембраной, соединенной с качающимся рычагом и двумя балансирующими пружинами.

Конструкция наворачивается на выходной штуцер гидроаккумулятора. С увеличением внутреннего давления мембрана поднимается и размыкает главную пару контактов, чтобы система исправно реагировала на давление воды, момент выключения и включения необходимо отрегулировать осадкой малой и большой пружины в соответствии с показаниями стрелочного манометра.

Принципы действия

Как уровнемеры, так и сигнализаторы для выполнения своих функций используют разные принципы действия. Наибольшее распространение получили устройства следующих типов:

  • поплавковые датчики уровня жидкости в резервуаре;
  • емкостные;
  • гидростатические датчики уровня жидкости;
  • устройства радарного типа;
  • ультразвуковые датчики.

Поплавковые, в свою очередь, могут быть механическими, дискретными и магнитострикционными. Первые три группы датчиков включают в себя устройства, использующие контактный метод измерения, две другие относятся к бесконтактным устройствам.

Тонкости выбора подобных устройств

При покупке агрегата обратите внимание на функциональность прибора, некоторые его показатели. Крайне важные вопросы при покупке прибора — это:

  1. Для каких веществ может использоваться прибор, условия работы, схема устройства;
  2. Влияет ли материал резервуара на точность показаний, принцип действия устройства;


    Популярные датчики уровня воды

  3. Используется встроенная схема обработки, преобразования сигнала, либо датчик работает как реле;
  4. Точность показаний, в том числе при быстром понижении или повышении уровня жидкости;
  5. Входит ли в комплектацию дисплей для отображения действительных показателей, регулирования заданных параметров, изменения настроек;
  6. Наличие сертификатов на продукцию;
  7. Реагирование системы на температурные перепады;
  8. Как на прибор и его точность могут влиять внешние факторы, например, вибрация, агрессивность среды или электромагнитные волны;
  9. Материал исполнения устройства и возможность его работы в заданных условиях;
  10. Собственно отзывы об агрегате, гарантии срока службы.

Варианты датчиков определения уровня воды или твердых сыпучих веществ

Механические поплавковые датчики

Легкий поплавок, постоянно находящийся на поверхности жидкости в резервуаре, системой механических рычагов связан со средним выводом потенциометра, который является плечом моста сопротивлений. При минимальном количестве жидкости в емкости мост считается сбалансированным. Напряжение в его измерительной диагонали отсутствует.

По мере заполнения резервуара поплавок отслеживает положение уровня жидкости, перемещая через систему рычагов подвижный контакт потенциометра. Изменение сопротивления потенциометра приводит к нарушению сбалансированного состояния моста. Появившееся напряжение в его измерительной диагонали используется электронной схемой системы индикации. Ее аналоговые или цифровые показания соответствуют количеству жидкости в резервуаре в текущий момент времени.

Правила выбора

Выбирать уровнемер для резервуаров необходимо с учетом большого количества факторов. Среди них:

  • состав воды;
  • объем емкости и материал, который был использован для ее изготовления;
  • потребность в контроле предельного и минимального уровня жидкости или мониторинг действительного состояния;
  • возможность внедрения автоматического управления в систему;
  • коммутационные возможности приспособления.

Для выбора бытовых устройств важно учитывать объем емкости, схему управления и принцип срабатывания.

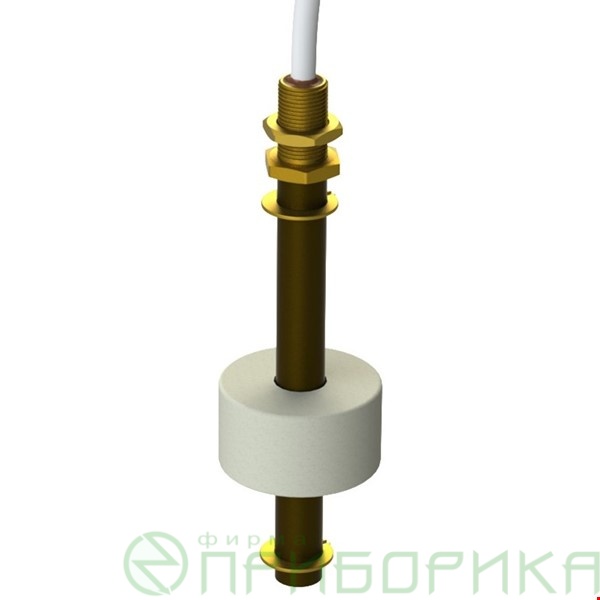

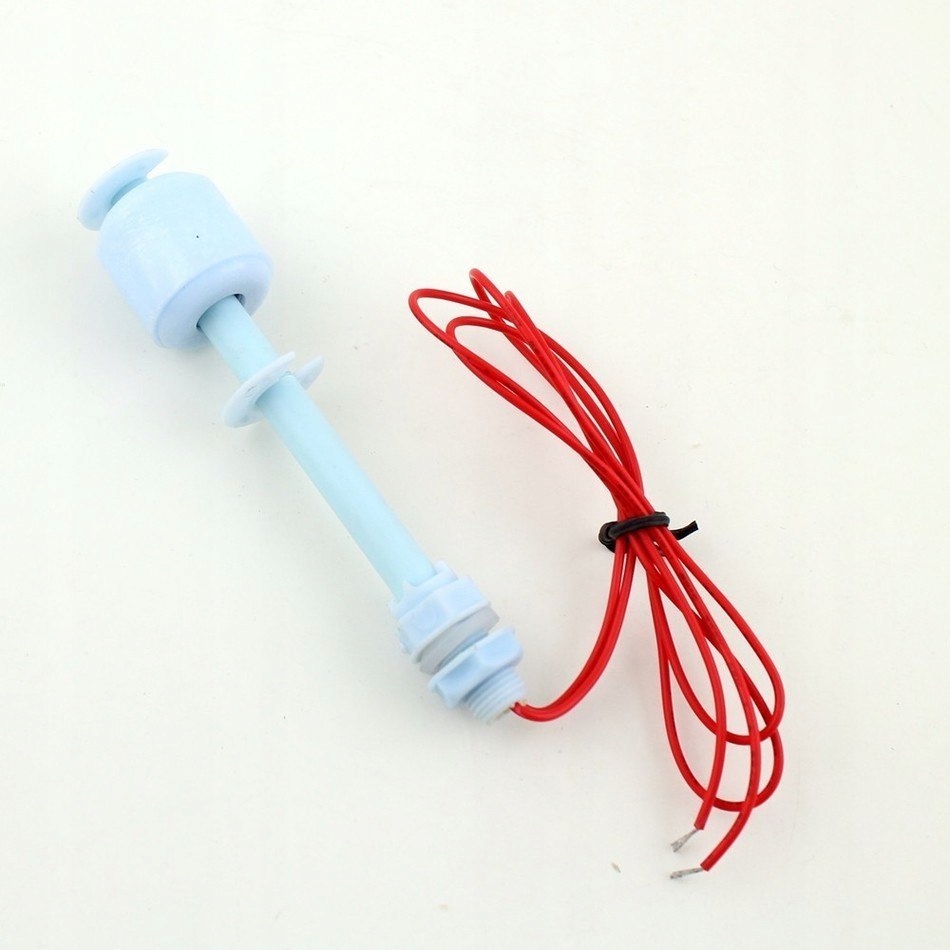

Дискретные поплавковые датчики

Дискретный сигнал в виде замыкания или размыкания контактов герконового реле используется схемой электронной индикации и сигнализации для оповещения о достижении уровня жидкости в емкости определенного значения. Металлические контакты, выполненные из материала с низким переходным сопротивлением при их замыкании, помещены в полую изолированную стеклянную колбу.

Датчик уровня воды в резервуаре с дискретным выходом имеет в своем составе направляющую в виде полой трубки, в которую не попадает жидкость из резервуара. Внутри направляющей закреплены контакты одного или нескольких герконовых реле. Место их расположения зависит от того, в каком случае необходимо получить сигнализацию о достижении уровнем жидкости заданного значения.

Поплавок датчика со встроенным в него небольшим постоянным магнитом движется вдоль направляющей при изменении уровня жидкости в емкости. Срабатывание контактной группы происходит в момент ее попадания в магнитное поле постоянного магнита поплавка. Сигнал по проводам, подключенным к контактам датчика уровня воды в емкости геркона, поступает на схему сигнализации.

Разновидности датчиков

Все уровнемеры классифицируются по принципу их действия. Основные типы измерительных устройств:

  1. Поплавковый. Это самый простой вариант измерения уровня воды в баке. Конструкция поплавкового уровнемера включает в себя 2 геркона, магнит и поплавок. Когда уровень жидкости увеличивается, поплавок поднимается до первого геркона, который отключает реле двигателя. Если резервуар опустошается, поплавок опускается до второго геркона, который запускает реле и включает насос, перекачивающий жидкость из скважины. Герконовый датчик предельного уровня жидкости можно сделать своими руками. При этом он будет работать, даже если в резервуаре будет объемный слой пены.
  2. Ультразвуковой. Эта разновидность измерительных устройств применяется как для сухой, так и для жидкой среды. Ультразвуковые датчики могут иметь дискретный или аналоговый выход. То есть приспособление может постоянно контролировать уровень воды или ограничивать наполнение емкости при достижении конкретной точки. Такой уровнемер состоит из приемника, УЗ-излучателя и контроллера, отвечающего за обработку сигнала. Сигнализаторы ультразвукового типа являются беспроводными и бесконтактными, поэтому их можно устанавливать даже во взрывоопасных и агрессивных жидкостях.
  3. Электродный (кондуктометрический). Такие уровнемеры не подходят для емкостей с дистиллированной водой. Стандартная конструкция оснащена трехуровневым сигнализатором, в котором наполнение резервуара контролирует пара электродов, а третий — предназначен для аварийных ситуаций, для запуска режима активной откачки.
  4. Емкостный. С использованием таких уровнемеров можно точно идентифицировать предельное наполнение резервуара. Они подходят как для жидкостей, так и для сыпучих субстанций. Емкостные уровнемеры функционируют по такому же принципу, что и конденсаторы: измерение выполняется между пластинками чувствительного элемента. При достижении пикового значения на контроллер отсылается соответствующий сигнал. Иногда емкостные сигнализаторы работают по принципу «сухого контакта», при котором устройство срабатывает через стенку резервуара. Эти приспособления могут эффективно работать в очень обширном диапазоне температур, на их функционирование не влияет электромагнитное излучение. Такие эксплуатационные свойства расширяют область использования емкостных уровнемеров.
  5. Радарный. Эта разновидность сигнализаторов является универсальной, так как она работает с любыми видами технологических сред, включая взрывоопасные и агрессивные жидкости. При этом показания не будут изменяться под воздействием температуры и давления. Прибор излучает радиоволны в определенном частотном диапазоне. Приемник улавливает отраженный радиосигнал и определяет заполненность резервуара, руководствуясь периодом задержки сигнала. На датчик-измеритель не влияет температура и давление. Запыленность технологической среды тоже не сказывается на показаниях. Специалисты отмечают, что радарные приспособления обладают максимальной точностью, так как их погрешность не превышает 1 мм.
  6. Гидростатический. Этот тип сигнализатора позволяет измерять как текущее, так и предельное наполнение емкостей. Принцип работы гидростатического устройства базируется на измерении давления столба жидкости. Популярность таких датчиков обусловлена небольшой ценой и достаточной точностью.

Существуют и другие типы устройств, но они обладают специфичным назначением.

Магнитострикционные поплавковые датчики

Датчики этого типа выдают постоянный сигнал, зависящий от уровня жидкости в резервуаре. Основным элементом, как и в предыдущем случае, является поплавок с постоянным магнитом внутри, занимающий свое положение на поверхности жидкости и перемещающийся в вертикальной плоскости вдоль направляющей.

Внутреннюю полость направляющей, изолированную от жидкости, занимает волновод. Он выполнен из магнитострикционного материала. В нижней части элемента расположен источник импульсов тока, которые распространяются вдоль него.

При достижении излученного импульса места нахождения поплавка с магнитом происходит взаимодействие двух магнитных полей. Результатом такого взаимодействия является возникновение механических колебаний, которые распространяются обратно по волноводу.

Рядом с импульсным генератором закреплен пьезоэлемент, который фиксирует механические колебания. Внешняя электронная схема анализирует временную задержку между излученным и полученным импульсами и вычисляет расстояние до поплавка, который постоянно находится на поверхности жидкости. Схема индикации постоянно сообщает об уровне жидкости в резервуаре.

Указатель уровня воды своими руками


Простой, но очень полезный и эффективный указатель уровня воды сделаем сами. А эта статья поможет вам сделать такое нужное и очень полезное дело.


Для начала рассмотрим принципиальную схему этого устройства.


Схема указателя уровня воды.
Схема очень простая, но работает прекрасно. В конце статьи будет видео, где наглядно показана работа этого указателя уровня воды, который мы сделаем вместе с вами. Для начала работы соберём детали, которые нам потребуются для изготовления устройства.


Детали для изготовления схемы указателя уровня воды.

Нам понадобится: Микросхема ULN2004 или ей подобная, контактная площадка для установки микросхемы на плату. При наличии такой площадки отсутствует риск перегреть ножки микросхемы паяльником или повредить её внутреннее устройство статическим электричеством. Да и ремонт схемы, при необходимости, сокращается до нескольких секунд. Достаточно вынуть из гнезда горелую микросхему и вставить на её место новую. Сплошная выгода, особенно для не очень опытных радиолюбителей. Резисторы R1 — R7 — 47Kom. R8 — R14 — 1Kom. Светодиоды любого цвета по вашему выбору, диаметром 3 — 5 мм. Конденсатор 100Mkf 25v. Клеммные колодки любого типа, а можно и вообще без них, но удобство пользования устройством несколько снизится. Макетная плата любая, лишь бы все компоненты влезли. Я пользуюсь такими платами, потому что не хочется заморачиваться на изготовление печатной платы, просто так мне удобнее и более привычно.

Компоненты все собрали и приступаем к изготовлению нашего устройства.


Размещаем на плате часть компонентов. Сразу запаиваем установленные детали, иначе они будут постоянно выскакивать из гнёзд.


Запайка деталей по очереди. Устанавливаем следующие детали схемы.


Никакой системы нет, работайте как вам удобнее и проще.


Нужно просто постоянно сверяться со схемой, какой бы простой она не была. Запутаться может каждый, а переделывать уже выполненную работу не хочется.


Аккуратность и внимательность, тоже не лишняя штука.


И так по порядку. Устанавливаем деталь, запаиваем и переходим к следующей.

Приближаемся к финишу.


Я установил светодиоды с обратной стороны платы только лишь потому, что этот блок схемы указателя уровня воды будет устанавливаться в щиток управления на лицевую панель. Панель будет просверлена под светодиоды, а снаружи будут нарисованы очертания ёмкости. И на щите будет наглядно отображаться наличие количества воды. Плата закрепится на четыре болтика в существующие отверстия.


Это первый готовый элемент будущей системы очистки воды от железа, бактерий, всяческих вредных примесей и прочей «каки». Система у меня дома работает уже почти три года, показала себя как надёжная, удобная и вообще мне нравится. Качеством воды полностью доволен. Но настало время для модернизации. Появились новые требования (у меня), хочется чтобы было более удобное обслуживание, хочу чтобы вся информация о работе системы была постоянно перед глазами. Первую систему очистки воды я строил без всякого опыта и допустил некоторые ошибки, о которых непременно напишу в следующих статьях, но в целом было всего две незначительных поломки. В одной поломке виноват я, а в другой не качественное комплектующее изделие (опять я виноват, немного сэкономил и купил не то, что следовало).

Всё оборудование будет блочным (так возрастают возможности модернизации и упрощается ремонт), по возможности дешёвым и простым, чтобы многие могли повторить.

Для чего нужны белые проводки расскажу в одной из следующих статей. Указатель (сигнализатор) уровня воды готов.

Кабель, который идёт к датчикам уровня, можно поставить любой восьмижильный сигнальный, их продают сейчас всякие и в разных магазинах, которые занимаются сигнализацией, электрикой. Сечение жил и длина кабеля не играют особой роли. Есть кабели совсем тоненькие и дешёвые.

Как изготовить датчики уровня, нужно думать и изготавливать по месту применения. Контакты датчика выполнить лучше всего из нержавейки. Плюсовой общий электрод нужен массивный. Я делал из маленькой нержавеющей ложки, электрод работает нормально и совсем не поддаётся электрохимическому растворению. Места где припаиваются провода к электродам, лучше всего заизолировать при содействии любого клеевого пистолета (надёжно сохраняются от растворения).

Впрочем, если запитать схему посредством кнопки без фиксации, то растворения не будет. Нужно посмотреть, сколько воды — нажал на кнопку. Отпустил и питание схемы выключилось. На даче питание схемы можно применить от батареек или пальчиковых аккумуляторов, соединённых последовательно, и с кнопкой (хватит на длительный период) или от старенького аккумулятора. Данное устройство не требовательно к напряжению питания.

Удачи вам.

Делитесь, пожалуйста, в социальных сетях, если вам не жалко, может быть кому – то тоже пригодится эта простая, но нужная в хозяйстве вещь. Смотрите видео испытания уровня воды.

Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.

Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Емкостные датчики

Работа датчиков этого типа основана на свойствах конденсатора изменять свою электрическую емкость при изменении показателя диэлектрической проницаемости материала, заполняющего пространство между его обкладками. Применяются конденсаторы коаксиального типа, представляющие собой пару соосных пустотелых металлических цилиндров разного диаметра.

Последние являются обкладками конденсатора, между которыми может свободно проникать жидкость. Показатели диэлектрической проницаемости воздуха и жидкой среды имеют разные значения. Заполнение резервуара приводит к изменению значения общей диэлектрической проницаемости коаксиального конденсатора и, соответственно, его электрической емкости.

Частота колебательного контура, в цепь которого включен конденсатор, изменяется пропорционально изменению его емкости. Электронный преобразователь частота/напряжение отслеживает это изменение и выдает на индикацию значение, пропорциональное степени заполнения резервуара.

Как проверить исправность датчика

Данный вид датчика считается достаточно надежным, так как его работа основана на механическом движении мембраны под действием давления воздуха. Тем не менее, нельзя исключать и вероятность его поломки. Если таковая случится, то последствия могут быть весьма серьезные, вплоть до перегорания нагревательного ТЭНа. А это уже повлечет за собой солидные денежные расходы.

Существуют ли способы, как проверить прессостат в стиральной машине? Это вполне по силам сделать обычному человеку, даже без обращения в ремонтную мастерскую.

Для этого необходимо выполнить такие действия:

1. Обесточьте стиральную машину, вынув ее вилку из розетки. Дальнейшие действия проводите только после выполнения этого пункта.

2. Нужно добраться до самого датчика уровня. Поскольку реле находится в верхней части корпуса машинки, нужно полностью снять ее верхнюю крышку. Для этого откручиваются болты, удерживающие крышку на корпусе. Крышка сдвигается и снимается.

3. Обнаружив датчик, следует выкрутить удерживающие его болты, а затем снять сам датчик.

4. От корпуса датчика отсоединяются трубка и все провода. Трубка крепится хомутом, который откручивается. Если электрические провода держатся на фишке, то для их отсоединения достаточно просто эту фишку выдернуть из гнезда.

Совет: Если крепление проводов осуществляется к отдельным контактам, перед их отсоединением пометьте провода и контакты маркером, чтобы не перепутать их при установке на место.

5. Трубка проверяется на наличие в ней засора. Если засор имеется, то трубка промывается до его устранения.

6. Проводится визуальный осмотр датчика. Если обнаружены какие-то поломанные элементы, то датчик подлежит замене. Также проверяется чистота контактов.

7. Производится проверка прессостата стиральной машины. Для этого необходимо взять отрезок трубки, диаметр которой соответствует диаметру снятого шланга. Можно использовать и снятый шланг, если он внутри не загрязнен. Один конец трубки нужно соединить с датчиком, а во второй ее конец подуть. Причем, не стоит дуть сильно, во избежание повреждения мембраны. После создания давления в трубке, внутри датчика будут раздаваться щелчки, свидетельствующие о срабатывании реле. Если их не слышно, то датчик лучше заменить.

На заметку: Щелчки можно и не слушать, если для проверки использовать омметр в режиме измерения сопротивления между контактами реле. В этом случае нужно дуть в трубку, параллельно следя за показаниями прибора. При срабатывании реле контакты будут замыкаться или размыкаться, что и зафиксирует прибор.

Стоимость датчика давления невелика, поэтому при подозрениях на его неисправность, рекомендуется приобрести замену, и установить на машинку.

Гидростатические датчики

Другое название такого устройства — детектор, или преобразователь давления. Они могут быть стационарными, закрепленными в нижней точке емкости, заполняемой жидкостью, или переносными. В последнем случае преобразователи давления комплектуются кабелем значительной длины. Это позволяет использовать их для резервуаров разных геометрических размеров.

Чувствительный элемент гидростатического датчика представляет собой мембрану, которая воспринимает давление столба жидкости над собой. Его настройка выполнена таким образом, что атмосферное давление не приводит к деформации мембраны. По величине давления в точке измерения можно определить высоту столба жидкости или степень заполнения резервуара.

Величина деформации мембраны преобразуется в пропорциональный электрический показатель, который затем используется для отображения уровня жидкости в резервуаре. Применяются поправки, учитывающие плотность измеряемой среды и ускорение свободного падения в точке измерения.

Конструкция и принцип действия

Независимо от того, какой принцип действия положен в основу устройства, работает ли оно только в режиме сигнализатора или параллельно выполняет функции сторожа, автомата или управляющего механизма, конструкция прибора всегда состоит из трех основных узлов:

  • Чувствительного элемента, способного реагировать на характеристики водяного потока. Например, фактическое наличие воды, высота столба или уровень в баке, факт движения водяного потока в трубе или магистрали;
  • Балластного элемента, уравновешивающего сенсорную часть датчика. Без балласта чувствительный сенсор срабатывал бы при малейшем толчке или случайной капле воды;
  • Передающая или исполнительная часть, преобразующая сигнал сенсора, вмонтированного в датчик воды, в конкретный сигнал или действие.

Примерно 90% всей водной техники, так или иначе, связано с электрическими исполнительными механизмами – насосами, клапанами, нагревателями и управляющими электронными автоматами. Понятно, что такое устройство, работающее с водяными потоками, должно быть в первую очередь безопасным.

Из всех сигнальных систем датчик, контролирующий состояние воды, считается наиболее простым и доступным в настройке и ремонте. В отличие от сенсоров и устройств, работающих с измерениями температуры, давления или расхода, датчик воды очень просто контролировать с помощью простейших устройств, или, на крайний случай, увидеть уровень или прокачанный поток своими глазами.

Датчики радарного типа

Датчик уровня жидкости емкости использует бесконтактный метод измерения, основанный на свойствах этой среды любой плотности и вязкости отражать электрический сигнал. Частота излучаемого сигнала радиолокатора, расположенного над поверхностью измеряемого уровня жидкости, изменяется по линейному закону.

Отраженный от поверхности, он приходит на приемное устройство с задержкой, определяемой длиной пройденного пути. Таким образом, между частотами двух сигналов присутствует разница. По величине сдвига частоты анализирующее устройство локатора определяет пройденный сигналом путь или уровень отражающей жидкости относительно места расположения радиолокатора.

Датчик протечки воды

Уже из названия становится понятным, что речь идет об устройстве, фиксирующем наличие утечки воды из водопроводных коммуникаций. Принцип работы устройства напоминает электродную систему. Внутри пластиковой коробки в специальном кармане установлена одна или несколько пар электродов. В случае аварии скапливающая на полу вода затекает внутрь кармана и замыкает контакты. Срабатывает электронная схема, и по сигналу сенсора в работу вступают шаровые краны с электроприводом.

Понятно, что датчик, сам по себе, — вещь бесполезная, если используется без системы управления и автоматических отсекателей воды, установленных на вводе в дом или на одной из веток водопровода.

В качестве примера можно привести одну из наиболее популярных систем защиты — датчик протечки воды Нептун. В систему входят три основных блока:

  • Сам датчик протечки Нептун в проводной или беспроводной модификации, обычно в комплект входит три отдельных сенсора;
  • Шаровой кран с электроприводом, производства итальянской , в количестве двух штук;
  • Блок управления «Neptun Base».

Наиболее ценная часть комплекта — автоматические краны, их выпускают для установки на полудюймовой и дюймовой трубной резьбе. Конструкция выдерживает давление до 40 Атм., а итальянское качество привода гарантирует не менее 100 тыс. циклов открывания-закрывания.

Сам датчик выглядит, как две латунные пластины в коробке, к которым подведено низковольтное напряжение с очень высоким сопротивлением входа, при замыкании сенсора ток ограничен 50 мА. Сама конструкция выполнена по протоколу IP67, поэтому является абсолютно безопасной для человека.

Установка беспроводных датчиков протечки воды

В системе «Нептун» датчик может быть удален от блока управления на расстояние более 50 м. В более совершенных беспроводных системах NEPTUN PROW+ вместо системы проводов используются датчики протечки воды, оборудованные модулем WF.

Блок управления оборудован защищенным от помех и влаги каналом, системой включения-выключения шаровых кранов. Считается, что никакие помехи или случайные капли влаги, конденсат не влияют на работу датчиков.

Коробки с сенсором протечки устанавливают на удалении от труб не более чем на 2 м, сенсоры нельзя экранировать металлической сантехникой или мебелью.

Беспроводной датчик протечки воды

Устройство беспроводного измерителя сложнее, чем обычного двухэлектродного варианта с проводным подключением. Внутри установлен контроллер, который непрерывно сравнивает ток, протекающий между электродами, с эталонным значением, зашитым в память. При этом эталонное значение «сухой пол» можно настраивать по собственному выбору.

Очень удобное решение, учитывая, что уровень влажности в ванной комнате может быть очень высоким, а регулярно выпадающий конденсат может привести к ложным срабатываниям.

Как только контроллер определяет уровень, соответствующий затоплению, прибор контроля воды отправляет на базовый блок сигнал об аварии. Наиболее продвинутые модели способны дублировать команду СМС-сообщением по GSM каналу.

Ультразвуковые датчики уровня

Схема измерения, использующаяся для датчиков этого типа, соответствует рассмотренной в предыдущем разделе статьи. Локационный метод измерения применяется в ультразвуковом диапазоне длин волн.

Полученные данные определяют разницу во времени между излученным передатчиком и принятым приемником сигналами. Используя данные о скорости распространения ультразвука в пространстве над поверхностью жидкости, анализирующее устройство определяет расстояние, пройденное сигналом, или уровень жидкости в резервуаре.

Датчик протока воды

Во многих случаях для стабильной и безаварийной работы техники мало датчика наличия воды, требуется информация о том, движется ли поток по трубопроводу, какова его скорость и напор. Для этих целей используются датчики протока воды.

Виды датчиков протока воды

В бытовой и наиболее простой промышленной технике используют четыре основных вида датчиков протока:

  • Напорный измеритель;
  • Лепестковый тип сенсора;
  • Лопаточная схема измерения;
  • Ультразвуковая система.

Иногда используется устаревшая конструкция на основе трубки Пито, но для ее надежной работы требуется как минимум отсутствие загрязнений и ламинарный характер течения воды. Первые три датчика являются механическими, поэтому часто подвергаются засорению или водяной эрозии чувствительного элемента. Последний тип сенсора, ультразвуковой, способен работать практически в любых условиях.

Принцип работы ультразвукового измерителя можно понять из схемы. Внутри трубки расположен излучатель волн и приемник. В зависимости от скорости потока звуковая волна может отклоняться от первоначального направления, что и служит основанием для измерения характеристик потока.

Устройство и принцип работы

Простейшие лепестковые датчики потока работают по принципу гребного весла. В поток погружается лепесток, подвешенный на шарнире. Чем выше скорость потока, тем сильнее отклоняется лепесток датчика.

В более точных лопаточных датчиках применяется крыльчатка или турбинка из полиамида или алюминиевого сплава. В этом случае удается измерять скорость потока по частоте вращения подвижного элемента. Единственным недостатком является повышенное сопротивление, создаваемое лепестками и лопатками в потоке воды.

Напорный сенсор работает с использованием динамического давления потока. Под напором воды подвижный элемент с магнитным вкладышем выдавливается вверх, освобождая тем самым пространство для движения жидкости. Установленный в головке геркон моментально реагирует на магнитное поле вкладыша и замыкает цепь.

Как сделать датчик уровня воды своими руками

Содержание

Что такое датчик уровня воды «Геркон»

Геркон («герметичный контакт») представляет собой электронное устройство в виде вытянутой стеклянной колбочки с откачанным воздухом, в которой находятся два металлических ферромагнитных контакта. Контакты в обычном состоянии разомкнуты. Они замыкаются и замыкают цепь тогда, когда попадают в магнитное поле.

К преимуществам герконов отнесем:

  • надежность, которая в 100 раз больше, чем у обычных открытых контактов;
  • быстродействие;
  • срок службы, достигающий 5 млрд. срабатываний, намного превышает обычные контакты.
  • малая коммутируемая мощность;
  • малое число контактных групп в одном баллоне;
  • хрупкость стеклянного баллона;
  • чувствительность к внешним полям.

Преимущества Герконов намного превосходят его недостатки.


Прин

Как собрать датчик уровня воды

Вариант 1

Для сборки датчика уровня воды понадобится:

  1. два одноразовых шприца 10 мл и 2 мл;
  2. прозрачная гелевая ручка;
  3. неодимовый магнит небольшого размера;
  4. герконы — 2 шт.

Два Геркона необходимо для отслеживания повышения и понижения уровня воды. Если нужно контролировать либо повышение, либо понижение уровня, то достаточно одного Геркона. Если несколько Герконов установить последовательно, то можно отслеживать ступенчатое изменение уровня воды.

Подробную сборку и испытания датчика в работе можно посмотреть на видео в конце страницы.

Вариант 2

Еще один пример самостоятельного изготовления датчика уровня воды. Датчик был установлен на пластиковой трубе канализационного септика частного загородного дома. Назначение датчика — контроль заполнения резервуара септика сточной водой.

Работа датчика основана на перемещении магнита по оси, на которой закреплены два Геркона. При замыкании контактов Геркона включается световой сигнал определенного цвета, сигнализирующий о степени заполнения септика.

Когда поплавок находится в нижнем положении, горит светодиод зеленого цвета HL1 и работает второй Геркон. Уровень жидкости находятся ниже поплавка, ограниченного стопором, и контакты Геркона замкнуты магнитом. По мере заполнения септика и поднятия уровня сточной воды магнит перемещается и включает желтый светодиод HL2, отключив HL1. При максимальном уровне жидкости включается светодиод красного цвета HL3, а желтый отключится. Если поплавок или магнит несправны (поломка стопора, смещение магнита, опрокидывание поплавка), то гореть должен будет желтый светодиод. Если в схеме использовать реле, то можно применять его, как исполнительное устройство для более мощных нагрузок. Ко второму Геркону также можно подключить зуммер или сотовый телефон и т.д.

Материалы для изготовления датчика уровня воды

  1. муфта соединительная д. 50 мм, 2 шт.;
  2. заглушка д. 50 мм, 2 шт.;
  3. хомуты пластиковые, 2 шт.;
  4. профили пластиковые мебельные;
  5. кембрик термоусадочный д.30-40 мм;
  6. пластмассовая пластина т. 4-6 мм;
  7. заклепки 10 шт.;
  8. магнит неодимовый 1 шт.;
  9. герконы 3 контакта, 2 шт.;
  10. кнопка (выключатель) низковольтный 1 шт.;
  11. резистор 680-1,5к. 1 шт.;
  12. светодиоды, 3 шт.;
  13. провода низковольтные 5-и жильные;
  14. штекер 4 ножки;
  15. термоклей, силикон;
  16. питание 12В, батарейка на 3В.

Из инструментов понадобятся:

  • электродрель;
  • термопистолет;
  • строительный фен;
  • паяльник;
  • отвертки, пассатижи и т.д.

Схема датчика уровня воды

Схему датчика уровня воды для изготовления своими руками следует выбирать в зависимости от технологических задач, которые предстоит решать датчику, и условий, в которых он будет работать. Вариантами схем может быть светодиодная индикация, управление насосным оборудованием в автоматическом и ручном режиме, звуковая сигнализация и т.д. Любые варианты схем можно легко найти на интернет сайтах соответствующей тематики.

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

Хотите сохраните это видео?

Пожаловаться на видео?

Понравилось?

Не понравилось?

http://ali.pub/3fgvq – Датчики уровня воды и другой жидкости.
Как сделать простой #датчик наполнения (убывания) воды или другой жидкости в какой-либо ёмкости? Самодельный датчик уровня воды. Порой возникает необходимость контролировать уровень воды в баке, бочке или другой ёмкости и на помощь придёт это приспособление. Автоматический #регулятор уровня жидкости.

Для этого нам понадобится:
1) Прищепка http://ali.pub/0gfnx
2) Концевой выключатель http://ali.pub/vcgd4
Его можно достать из старого принтера.
3) Активный зуммер (пьезоизлучатель, пьезопищалка) http://ali.pub/5y06f
4) Отсек для батареек (холдер) http://ali.pub/1z2xp
5) Поплавок. Я использовал яйцо от киндер-сюрприза. Можно взять небольшую пластиковую баночку или деревяшку. Главное, чтобы хватило усилия для нажатия на кнопку.
6) Аккумуляторы AA http://ali.pub/lr7v5
В мой отсек для батареек подошли даже мизинчиковые AAA аккумуляторы.

Спаяв все элементы вместе, закрепим прищепку к нужной ёмкости. В моём случае датчик срабатывает при наполнении. Можно перепаять один контакт и он будет активизироваться при убывании жидкости. Вместо зуммера можно подключить небольшой водяной насос, который будет наполнять ёмкость при снижении уровня воды.

Я делюсь всем, что делаю своими руками в домашних условиях. На канале вы увидите самоделки, поделки, ремонт техники, эксперименты, тесты, распаковку и обзор товаров из Китая (Алиэкспресс), различные бытовые инструкции. Я так же буду делиться своими изобретениями и интересными идеями для улучшения и упрощения жизни (лайфхаки).

Видеоролики представленные на этом канале, отображают личный опыт и несут развлекательный характер. За всё, что ВЫ делаете, отвечаете ВЫ САМИ. Соблюдайте меры предосторожности и правила безопасности.

Если кто не помнит, или и не следил с начала, напоминаю. Я решил перенести бачки омывайки фар и лобового под крылья, и выглядит один из бачков вот так:

Вобщем, были у меня в загашнике стандартные вазовские поплавковые датчики, на их основе и решил делать.
В основе — обычная алюминиевая трубка 🙂 Как известно (мне как минимум) Алюминий не магнитится, и препятствия магнитным волнам не создает. Поэтому купил герконы и проверил, припаяв к ним провода, и затянув термоусадкой. Магнит работает через трубку 🙂

Трубку нужной длинны надо еще как-то закрепить в бачке, поэтому взял какую-то сантехническую заглушку, просверлил дырку. На конце трубки нарезал резьбу с мелким шагом, чтобы понадежней было, а то алюминий сорвать очень просто) Ну и сначала накручиваем одну гайку, потом надеваем заглушку и затягиваем второй гайкой.

Поплавковый выключатель уровня воды для управления насосом

Предназначены для простых задач контроля предельного уровня жидкостей. Эффективны в случаях когда измерение уровня другими датчиками (кондуктометрическими, ультразвуковыми, датчиками давления, ротационными и вибрационными датчиками) невозможно технически или неоправданно дорого в силу их высокой стоимости.

Поплавковые датчики уровня (сигнализаторы уровня) ПДУ-Т могут работать как совместно с приборами ОВЕН САУ-М6, САУ-М7.Е, САУ-МП, САУ-У, так и самостоятельно, управляя исполнительными механизмами, через промежуточное реле или контактор.

Наличие в серии ПДУ-Т нескольких вариантов конструктивного исполнения и материалов позволит выбрать датчик уровня, который наиболее оптимально подойдет под Вашу задачу по способу монтажа, материалу погружной части, коммутационной функции выхода и т.д.

Блок: 1/6 | Кол-во символов: 863
Источник: http://www.roskip.ru/Poplavkovye-datchiki-urovnya-PDU-T

Поплавковые датчики уровня воды с вертикальной установкой

 Недорогой сигнализатор уровня с возможностью изменения логики переключения.

Недорогое решение для контроля уровня химически агрессивных жидкостей и растворов.

  Экономичное антикоррозийное, высокотемпературное решение для измерения уровня воды.

  Надежный профессиональный датчик для ответственных применений.

Датчик для ответсвенных задач с возможностью регулировки гистерезиса.

Экономичное решение для важных задач контроля уровня воды.

 При движении поплавка вверх замыкаются контакты, соответствующие своим уровням, размыкание происходит при обратном движении поплавка.

 Надежное профессиональное решение для агрессивных веществ, стойкое к большинству химических реагентов.

Недорогое решение для ответственных задач по контролю до 3-х уровней воды.

Блок: 2/3 | Кол-во символов: 857
Источник: https://RusAutomation.ru/datchiki_urovnya/datchiki-urovnya-vody-poplavkovye

ПОПЛАВКОВЫЙ ДАТЧИК УРОВНЯ ВОДЫ

Поплавковый уровнемер – самый распространенный измеритель, популярность которого обусловлена предельно простой конструкцией и соответственно надежностью. Поплавковые измерители можно условно разделить на два варианта:

  • механические;
  • герконовые.

Второй вариант подразумевает использование выключателей с магнитоуправляемыми контактами, поэтому его устройство будет рассмотрено в отдельном разделе.

Самый простой механический поплавковый измеритель работает на определение предельного уровня воды. Измеритель устанавливается в определенной части емкости, и когда вода достигает поплавка, он всплывает и через специальный шток замыкает (размыкает контакты). Подобные устройства более известны под названием поплавковые выключатели.

Этот тип механических датчиков отличается достаточной надежностью и часто используется в простейших автоматизированных системах. Но его функциональность ограниченна конструкцией – датчик срабатывает только при предельном значении уровня воды.

Также выпускаются кабельные поплавковые датчики. В этой конструкции используется поплавок особой формы, который изменяет угол наклона в зависимости от уровня воды. Внутри поплавка устанавливается выключатель, который срабатывает при изменении угла. В большинстве случаев используются выключатели со стальным шариком, замыкающим контакты.

Отдельная категория – кабельные поплавковые измерители с ртутным выключателем, обеспечивающим высокую надежность. Для точного контроля иногда устанавливают несколько поплавковых датчиков с разной длиной кабеля.

Поплавковые измерители пользуются спросом во многих отраслях промышленности. Датчики используют для контроля уровня горюче смазочных материалов, охлаждающих жидкостей. В быту устройства обычно применяют для измерения уровня в скважинах и колодцах (защита насоса от «сухого» хода), а также для автономной канализации.

Одно из преимуществ этого типа уровнемера – простая установка и настройка. Некоторые модели разрабатываются специально для насосов и позволяют исключить использование дополнительных пусковых реле.

В начало

Блок: 2/4 | Кол-во символов: 2094
Источник: https://eltechbook.ru/datchiki_urovnja_vody.html

Поплавковые уровнемеры воды

   Экономически оправданное решение для мониторинга уровня до 1,5…2 метров с точностью ±5 мм.

 Высокоточное решение измерения уровня воды для коммерческого учета.

Визуальный датчик, совмещенный с электронным уровнемером, для котлов и резервуаров по давлением.

Блок: 3/3 | Кол-во символов: 303
Источник: https://RusAutomation.ru/datchiki_urovnya/datchiki-urovnya-vody-poplavkovye

Принцип действия и способы установки поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

ПДУ-Т1хх, ПДУ-Т3хх, ПДУ-Т5хх:

В поплавок датчиков вмонтирован постоянный магнит, а в штоке датчика, по которому перемещается поплавок, встроен геркон.

Когда поплавок погружается в жидкость он начинает перемещаться по штоку, вызывая срабатывание геркона и датчик таким образом сигнализирует от достижении жидкостью предельного уровня. В зависимости от конструктива датчики ПДУ-Т устанавливаются в емкость горизонтально или вертикально (см. рис. 1).

Рис.1. Пример монтажа поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т1хх, ПДУ-Т3хх, ПДУ-Т5хх

ПДУ-Т601-х:

В состав поплавковых датчиков ПДУ-Т601-х входят: поплавок с контактной группой (NO+NC) и шариком внутри, кабель определенной длины, зависящей от модификации датчика и груз, который одевается на кабель. Кабель через герметичный ввод соединен с поплавком. Груз расположенный на кабеле предназначен для установки точки переключения состояния контактов (установки верхнего уровня).

Датчик подвешивается за провод так, чтобы поплавок находился на высоте желаемого нижнего уровня жидкости в емкости. В таком положении шарик, расположенный в корпусе датчика нажимает на контакты, замыкая один контакт и размыкая другой относительно общего провода. Груз, расположенный на кабеле датчика, опускается на высоту желаемого верхнего уровня. При заполнении емкости жидкость поднимает поплавок вверх и при пересечении поплавком уровня, на котором расположен груз, шарик перекатывается и переключает контакты в противоположное состояние (см. рис.2).

Рис.2. Пример монтажа поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т601-х

Блок: 3/6 | Кол-во символов: 1733
Источник: http://www.roskip.ru/Poplavkovye-datchiki-urovnya-PDU-T

Классификация оборудования

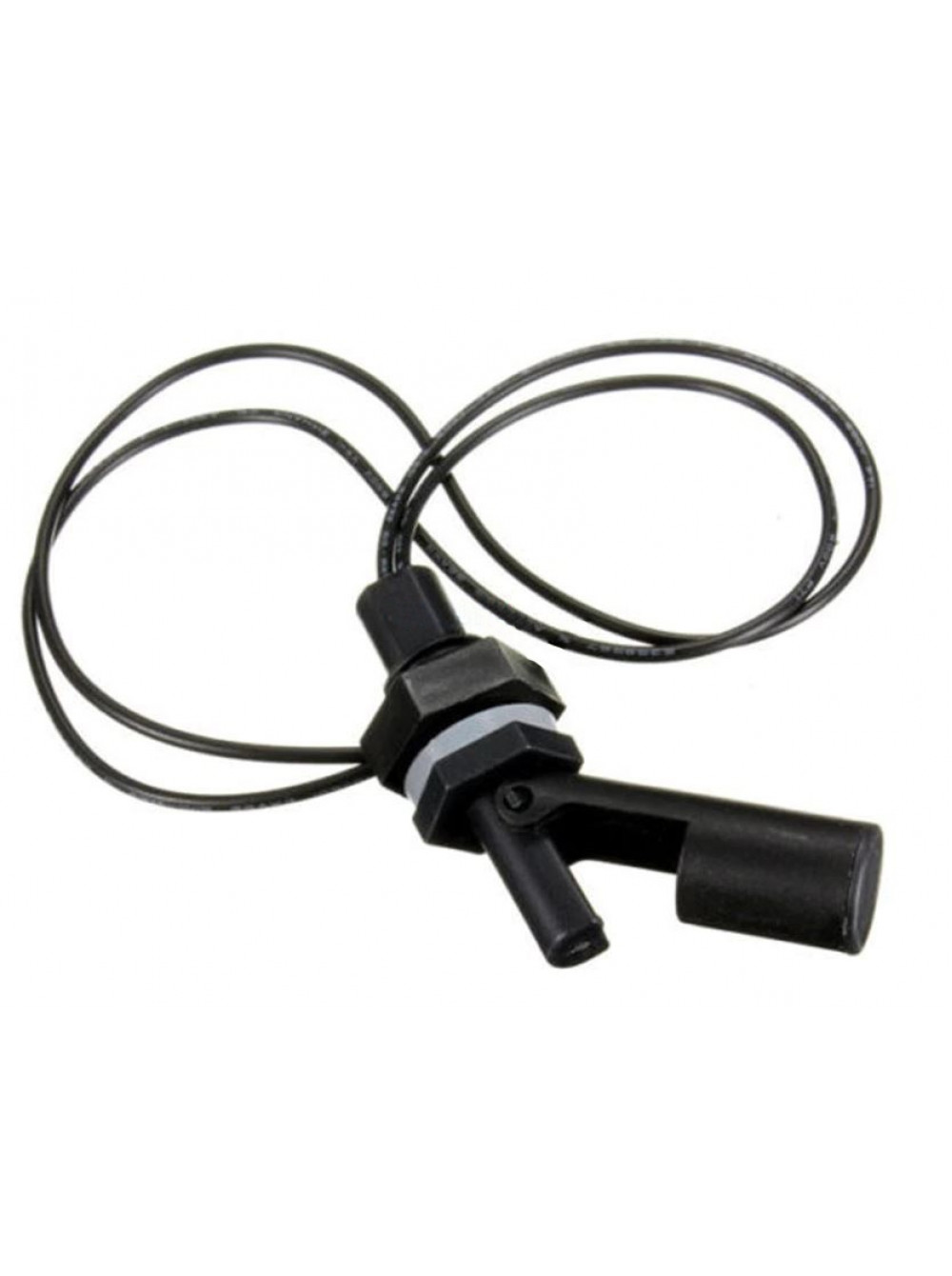

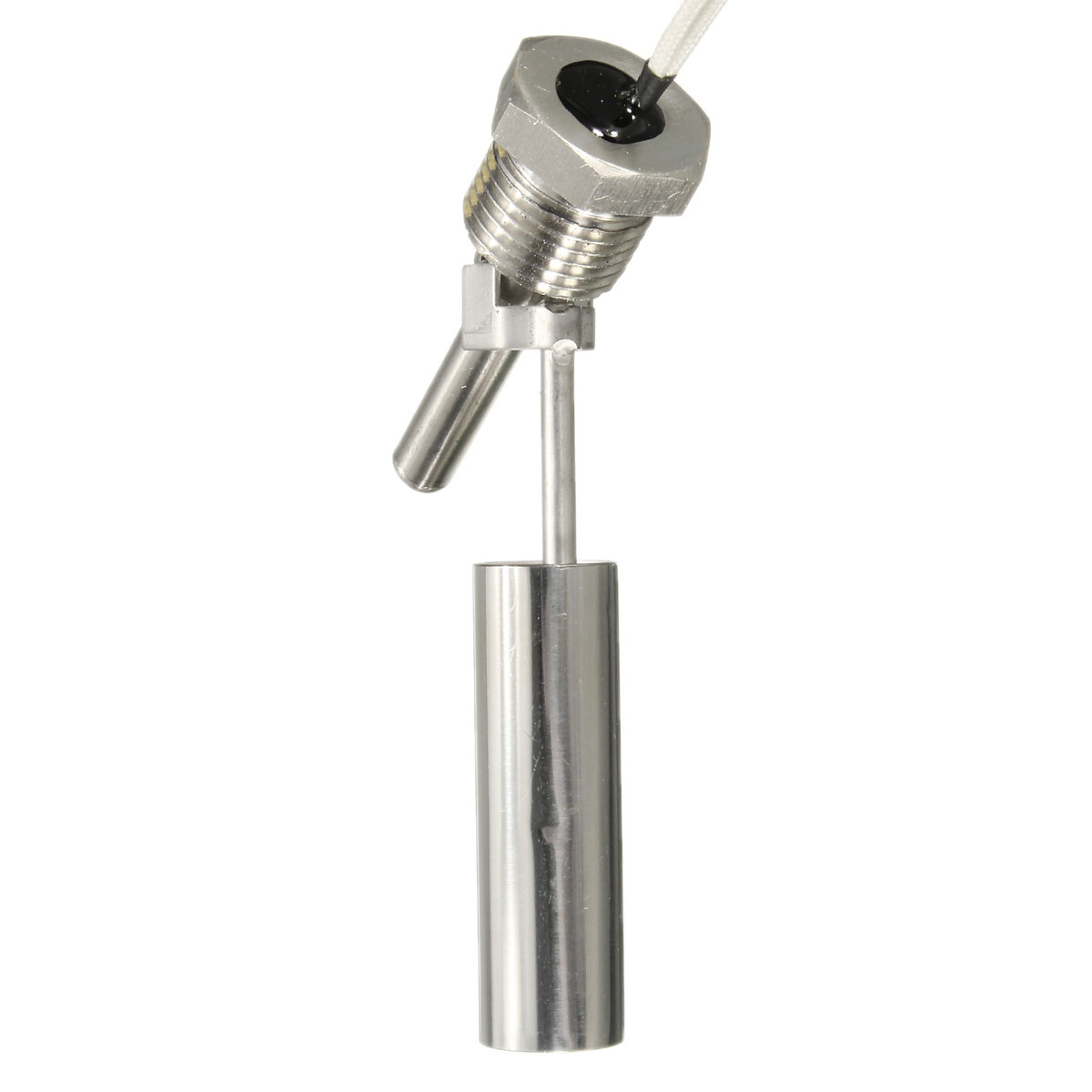

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

  • простота конструкции;
  • компактность;
  • безопасность;
  • автономность — не требуют никаких источников электроэнергии;
  • надёжность;
  • дешевизна;
  • лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Блок: 3/4 | Кол-во символов: 3891
Источник: https://instrument.guru/osnastka/poplavkovyj-vyklyuchatel-urovnya-vody-dlya-upravleniya-nasosom.html

ГЕРКОНОВЫЙ ДАТЧИК УРОВНЯ ВОДЫ

Один из самых популярных типов датчика, представляющий собой усовершенствованный вариант поплавковых устройств с механическим переключателем. Герконовые уровнемеры отличаются низкой стоимостью, простой и надежной конструкцией, а также возможность отслеживать изменение уровня воды в широком диапазоне.

Существует несколько разновидностей герконовых датчиков. В простейшем варианте механический переключатель поплавкового датчика меняют на геркон, что несколько повышает надежность устройства (так устроены герконовые уровнемеры боковой установки). Но чаще используется схема с несколькими герконами и поплавком с магнитами.

В качестве примера можно рассмотреть одну из самых популярных конструкций. Датчик изготавливается в виде трубки, по которой свободно перемещается поплавок. Внутри трубки устанавливаются герконы, количество которых может варьироваться в зависимости от требований к дискретности измерения.

То есть чем больше уровней воды нужно отслеживать, тем большее количество герконов нужно установить.

При изменении уровня воды поплавок поднимается или опускается, вызывая встроенным магнитом срабатывание геркона, который подключен в управляющую цепь. В простейшем варианте используются один геркон, для сигнализации предельного уровня воды.

Корпус герконовых датчиков может изготавливаться из различных материалов, в бюджетном варианте используется пластик, более дорогие и прочные модели изготавливают из нержавеющих сплавов. Выбор материала в основном зависит от того, где будет устанавливаться датчик (требования к механической прочности и надежности).

Герконовые датчики – одни из самых распространенных, и часто используются в бытовых системах автономного водоснабжения. Простая конструкция позволяет изготовить датчик самостоятельно, при этом его надежность и точность измерения будет на достаточно высоком уровне. Герконовые измерители уровня можно использовать для различных жидкостей.

В частности эти устройства широко применяются для контроля уровня топлива на транспортных средствах, используются в химической и нефтегазовой промышленности.

Если оценивать вышеперечисленные варианты датчиков уровня воды исходя из критериев надежности и точности измерений, то на первом месте будут электронные уровнемеры.

Но стоит учитывать, что их технические характеристики часто превышают требования, предъявляемые к бытовым системам водоснабжения. Поэтому поплавковые и герконовые датчики – это оптимальный вариант, с доступной ценой и простой установкой.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Блок: 4/4 | Кол-во символов: 2720
Источник: https://eltechbook.ru/datchiki_urovnja_vody.html

Таблица выбора поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

Модификация Фото Коммут-ная функция Коммут-ое напр-е Коммут-ый ток Выходной элемент Материал Температура среды
DC AC DC AC
ПДУ-Т101 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т102 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т104 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь
+
Полипропилен
-10…+80 °C
ПДУ-Т106 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C
ПДУ-Т121-065-115 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т301 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т302 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т321-060-110 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т501 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C
ПДУ-Т502 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C
ПДУ-Т505 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т601-2 220 V 220 V 10 А 10 А Реле Полипропилен -10…+80 °C
ПДУ-Т601-5 220 V 220 V 10 А 10 А Реле Полипропилен -10…+80 °C

Блок: 4/6 | Кол-во символов: 2501
Источник: http://www.roskip.ru/Poplavkovye-datchiki-urovnya-PDU-T

Делаем датчик уровня воды в резервуаре своими руками

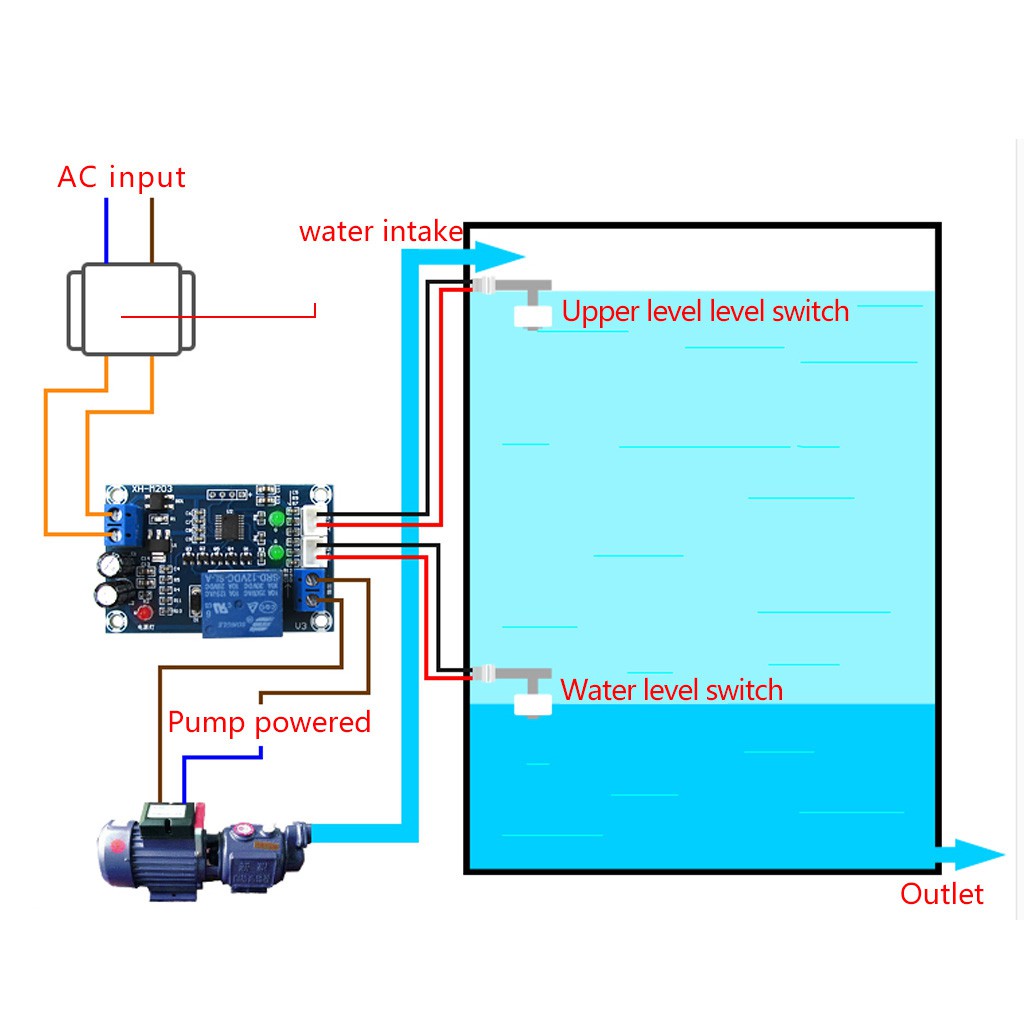

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.

Схема управления водозабоным насосом

Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня – на замыкание, максимального – на размыкание. Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

  • По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
  • Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
  • По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

Блок: 5/5 | Кол-во символов: 1340
Источник: https://www. asutpp.ru/vybiraem-datchik-urovnya-vody-v-rezervuare-i-emkosti.html

Схемы подключения поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

ВАЖНО! Состояние контактов на схемах изображено для датчиков, не погруженных в жидкость, соответственно при погружении в жидкость они изменят свое состояние на противоположное.

Блок: 5/6 | Кол-во символов: 265
Источник: http://www.roskip.ru/Poplavkovye-datchiki-urovnya-PDU-T

Кол-во блоков: 14 | Общее кол-во символов: 18376
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://RusAutomation.ru/datchiki_urovnya/datchiki-urovnya-vody-poplavkovye: использовано 2 блоков из 3, кол-во символов 1160 (6%)
  2. https://www.asutpp.ru/vybiraem-datchik-urovnya-vody-v-rezervuare-i-emkosti.html: использовано 3 блоков из 5, кол-во символов 3149 (17%)
  3. https://eltechbook.ru/datchiki_urovnja_vody.html: использовано 2 блоков из 4, кол-во символов 4814 (26%)
  4. http://www. roskip.ru/Poplavkovye-datchiki-urovnya-PDU-T: использовано 4 блоков из 6, кол-во символов 5362 (29%)
  5. https://instrument.guru/osnastka/poplavkovyj-vyklyuchatel-urovnya-vody-dlya-upravleniya-nasosom.html: использовано 1 блоков из 4, кол-во символов 3891 (21%)

Датчики уровня жидкостей и контрольных приборов в автомобиле

Для контроля авто во время движения нужны датчики, которые информируют о работе систем машины и их неисправностях. Расскажем про датчики уровня охлаждающей и тормозной жидкости, износа колодок автомобиля - устройство и как работают.

Датчики уровня жидкостей

Уровень масла в двигателе, жидкости в бачках омывателей, тормозной жидкости или антифриза контролируют бесхитростно. Ключевая деталь – поплавок. Остальное – не менее просто.

На рисунке ниже показан датчик уровня тосола в расширительном бачке. По нижней «направляющей» корпуса скользит вверх-вниз кольцеобразный поплавок, в котором размещен магнит. Внутри корпуса упрятан геркон (герметичный контакт), управляемый этим магнитом. Понизился уровень – контакты включились, цепь замкнулась – вспыхнул символ «градусник».

Схема измерения уровня охлаждающей жидкости: 1 – геркон; 2 – магнитный поплавок; 3 – корпус.

В измерителях температуры охлаждающей жидкости используются свойства металлов и полупроводников менять сопротивление при изменении температуры окружающей среды. При изменении температуры ток, проходящий через датчик, изменяется. Это вызывает отклонение стрелки контрольного прибора.

Датчик уровня тормозной жидкости еще проще: поплавок с плавающим «пятачком» и два контакта, которые замыкаются в случае потери жидкости.

Схема измерения уровня тормозной жидкости: 1 – поплавок; 2 – контакты.

Простота конструкции не всегда сродни безотказности. Например, многие жалуются на капризы датчика уровня масла: то перекосится поплавок, то залипнет… Последнее характерно и для «проверенного временем» датчика тормозной жидкости: он очень боится пыли.

Контрольные измерители

Износ колодок машины контролируют просто. Датчик – пластиковая вставка во фрикционной накладке, внутри нее – сердечник из мягкого металла (он не должен «царапать» тормозной диск), к сердечнику от блока индикации идет провод, на него подан «плюс». Когда износ накладки достигнет максимального, тормозной диск войдет в контакт с датчиком износа, при замыкании электрической цепи на блоке индикации вспыхнет стилизованное изображение колодок.

Слабое место электрической цепи – провод к данному устройству, который ничем не прикрыт и страдает от грязи (реагентов) с дороги и последующей коррозии.

Схема контроля износа тормозной колодки: 1 – датчик; 2 – колодка; 3 – тормозной диск.

Исправность ламп «габаритов» и стоп-сигнала контролирует реле диагностики (или реле «опроса»). Оно срабатывает в зависимости от величины тока, потребляемого лампами. Если хотя бы одна погасла (нет контакта или перегорела нить), уменьшается ток в обмотке реле, оно срабатывает – включает изображение перечеркнутой лампочки. Незакрытые двери: схемы контроля на разных моделях автомобилей могут иметь отличия, напрямую связанные с устройством электрооборудования. Проще всего было сделано на «жигулях». Концевые выключатели всех дверей запараллелены, контрольная лампочка встроена в щиток приборов. Если хотя бы один «концевик» замкнут (дверь не закрыта), вспыхнет контрольная лампа на щитке, а одновременно с нею плафон в салоне, если его выключатель находится в соответствующем положении.

Схема контроля закрытых дверей: 1 – концевые выключатели; 2 – контрольная лампа; 3 – лампа освещения салона.

Несколько сложнее вариант, когда концевые выключатели также соединены, но освещение салона управляется через иммобилайзер (плафон гаснет спустя 4–5 секунд после закрытия последней двери либо немедленно после включения зажигания). Такая система может доставить немало хлопот установщикам сигнализаций.

Самый мудреный вариант – на «десятке» ВАЗ. От выключателя каждой двери протянута линия к блоку индикации. Преимущества очевидны: на ходу выяснить, что неплотно закрыта какая-то дверь. Остальное просто: выйти из машины и захлопнуть дверь.

Датчик топливного фильтра: устройство и признаки неисправности

В баке для топлива любого автомобиля возможно присутствие некоторого количества воды. Её основным источником являются процессы конденсации влаги на стенках бака в результате суточных колебаний температур. Даже незначительное присутствие воды в топливе недопустимо для дизельного двигателя, в связи с чем такие моторы оснащают фильтрами, способными отделять и накапливать извлеченную из солярки воду. Её нужно периодически сливать, о чем водителя должен предупредить специальный датчик топливного фильтра.

Вода в топливе – главный враг дизельного двигателя

Конденсация влаги на стенках металлического бака является не единственным источником содержащейся в солярке воды. В незначительном количестве она входит в состав примесей, которые присутствуют даже в самом качественном топливе. Специфика работы дизельного двигателя, в котором для самовоспламенения рабочей топливной смеси создается давление более 30 атм., предполагает высочайшую точность и минимальные припуски размеров всех основных деталей системы питания.

Мельчайшие частицы воды способны провоцировать быстротекущие коррозионные процессы металлических деталей, которые выводят из строя в первую очередь форсунки впрыска и плунжеры топливного насоса. В таких случаях невозможно решить проблему простой очисткой деталей от налета ржавчины. Эти дорогие комплектующие приходится полностью менять. Чтобы исключить подобные случаи, на дизельные автомобили устанавливают фильтры, способные очищать солярку от примесей влаги.

Что такое датчик воды топливного фильтра

Для того, чтобы отделить содержащуюся в солярке воду, конструкция фильтров для дизельных автомобилей дополнена центробежным сепаратором. Из топлива, которое проходит через спиральный канал и закручивается, отделяются и стекают по стенкам отстойника более плотные и тяжелые частицы воды. Скопившуюся в фильтре воду нужно периодически сливать, для чего в его корпусе предусмотрен специальный кран. Техническим регламентом предусмотрено, что удалять влагу из отстойника следует ежегодно или после каждых 30 тыс. км пробега.

Отстойник может заполниться водой ранее предусмотренного регламентом срока из-за низкого качества солярки на заправках, а также по причине интенсивной конденсации влаги на стенках бака в холодное время года. Чтобы проинформировать водителя об этой опасной ситуации, предусмотрена сигнальная система, включающая датчик переполнения фильтра водой и выведенный на панель приборов контрольный индикатор. В дисплее машин с бортовым компьютером по сигналу датчика включится стандартное предупреждение «Check Engine».

Устройство и принцип работы

Съемный датчик наличия воды встраивается в нижнюю крышку корпуса топливного фильтра и состоит из следующих элементов:

  • Герметичная пластиковая или стеклянная колба с расположенными внутри контактными металлическими пластинами.
  • Поплавковое кольцо, опоясывающее колбу и утяжеленное магнитом.
  • Выводы проводов и клеммный соединитель.

Если фильтр заполнен чистым топливом, поплавковое кольцо находится в нижней части датчика. Вес и объем поплавка отрегулированы таким образом, что он способен всплыть только в том случае, когда вся нижняя часть фильтра заполнится водой, которая плотнее и тяжелее солярки. Если это происходит, то под действием магнитного поля контактные пластины геркона смыкаются и заставляют сработать систему сигнализации. В итоге на панели приборов загорается светодиод контрольного индикатора, либо на дисплей выводится тревожное сообщение бортового компьютера.

Признаки неисправности и их виды

Датчики топливных фильтров имеют простую и надежную конструкцию, они редко выходят из строя. Однако, если подобное все же случится, и сигнал о переполнении не поступит, то водитель сможет определить, что фильтр нуждается в очистке, по ряду характерных признаков:

  • Двигатель периодически глохнет.
  • Заметно падает мощность, ухудшаются тяговые характеристики.
  • Перебои и нестабильная работа мотора.

Таким образом дизельный двигатель реагирует на то, что заполненный водой сепаратор уже не способен отделять её от солярки, и фильтр пропускает влагу в систему питания. Освободив отстойник от скопившейся воды, нужно внимательно осмотреть провода и состояние контактов датчика. Если электрическая часть в порядке, то следует купить и установить новый датчик или попытаться починить имеющийся.

Как отремонтировать своими руками

Снимая датчик для ремонта, будьте внимательны, так как из фильтра потечет топливо. Нельзя допустить, чтобы оно лилось в двигатель и на пол гаража. Существует три возможных причины неисправности датчика топливного фильтра:

  • Внутренний обрыв одного из сигнальных проводников.
  • Кольцо с магнитом не может всплыть из-за загрязнения фильтра парафинами.
  • Вышел из строя геркон – стеклянная колба датчика с нормально разомкнутыми контактами.

Первые две неисправности устранить несложно. Дефектный провод не обязательно менять целиком. Место обрыва следует зачистить, после чего скрутить, пропаять и изолировать место соединения. Свободный ход поплавка можно восстановить промывкой корпуса датчика. Намного сложнее заменить вышедший из строя геркон. Место установки этого элемента полностью залито эпоксидной смолой.

В интернете описаны случаи, когда геркон всё же удается заменить, и устройство снова работает. Но эта долгая и кропотливая работа вряд ли окупится. Достаточно недорого можно приобрести совершенно новый датчик топливного фильтра – в коробке, с инструкцией по установке и гарантийным талоном.

Датчик предельного уровня воды в баке или скважине

Содержание

Необходимость контроля уровня жидкости, а в нашем случае воды, является достаточно востребованной в сельском хозяйстве или же в промышленности. Бытовое применение таких датчиков тоже встречается достаточно часто.

Схематический принцип работы поплавковых датчиков уровня воды

Именно поэтому к выбору датчика уровня воды необходимо подходить достаточно ответственно, так как любая ошибка в его подборе или установке может привести к серьезным денежным и временным потерям.

Этапы установки

Последовательность установки датчика уровня воды такова:

  1. Необходимо при возможности (зависит от области применения устройства) понизить давление до 55 мм ниже уровня сигнализации. Затем необходимо сбросить давление бака до атмосферного.
  2. Закрепите датчик на внутренней или внешней поверхности бака (зависит от вида устройства измерения уровня жидкости).
  3. Включите устройство и наблюдайте за показателями. Если короткого замыкания не видится и прибор работает исправно, проверьте работоспособность системы при понижении уровня воды в баке. Сделать это необходимо до запуска бака в работу.

к меню ↑

Как сделать датчик уровня своими руками? (видео)


к меню ↑

Какое назначение датчиков уровня воды?

Назначения рассматриваемой системы измерения уровня воды весьма разнообразны. Существуют датчики для измерения уровня воды в скважине, а есть — и для измерения уровня воды в баке (или в любой другой емкости).

Кроме того, датчики уровня воды способны измерять и уровень других жидкостей, даже агрессивных (яды, кислоты и прочее). Наиболее распространенными можно назвать следующие датчики:

  • Поплавковые сигнализаторы;
  • Бесконтактные датчики уровня воды;
  • Контактные датчики.

Все они различаются не только по механизму работы, но и по назначению.
к меню ↑

Виды и отличия

Поплавковые сигнализаторы являются «универсалом» прецизионных устройств, которые могут использоваться в подавляющем большинстве случаев. Кроме того, они отличаются сверхточным и адекватным измерением количества (уровня) воды в баке, скважине или каких-либо других резервуарах.

Бесконтактные датчики хороши своей прочностью и надежностью даже при работе в приближенных к экстремальным условиях. Так, например, они применяются в измерении уровня сыпучих веществ, жидкостей с варьирующимся уровнем вязкости или же токсичности.

Погружные датчики уровня воды для различной глубины

И хотя их используют чаще всего на промышленных предприятиях, применение их в измерении уровня жидкости в баке или скважине тоже актуально (хотя встречается крайне редко).

Контактные виды применяются в условиях измеряемой жидкости или же так называемым технологическим веществом. Такие датчики либо просто погружаются в жидкость, либо крепятся на корпусе емкости (например, скважины) на заданной высоте.

Существует еще и датчик предельного уровня, применение которого оправданно лишь в условиях повышенной взрывоопасности и повышенной вероятности аварийного состояния резервуара. Его использование в бытовых условиях не представляется целесообразным и рациональным.
к меню ↑

Принцип работы и устройство датчиков

Начнем с уровневых сигнализаторов. Они состоят из подвижного магнита, что приводится в движение благодаря специальному поплавку, и чувствительных к магниту герконовых контактов. При приближении магнита к такому контакту геркон срабатывает.

Как только жидкость достигает уровня датчика, специальный поплавок поднимается вместе с уровнем этой жидкости и тут либо замыкает, либо размыкает контакты геркона. При снижении же уровня жидкости поплавок пойдет вниз и вернет контакты в изначальное положение.

Бесконтактные виды разделяются на ультразвуковые и емкостные датчики соответственно. Первые работают благодаря анализу уровня жидкости ультразвуком.

Поплавковые датчики уровня воды различной конструкции

Из-за надежности и точности анализа их достаточно часто применяют при бурении скважины. Диапазон для реагирования датчиков варьируется от 100 мм до 6 метров.

Емкостный вариант реагирует на приближение и присутствие анализируемых объектов. Его применение наиболее актуально для анализа уровня воды в баке или артезианской скважине. Срабатывание устройства возможно на расстоянии до 25 миллиметров.

Контактные датчики подразделяются на следующие виды:

  • Оптические;
  • Пьезоэлектрические вилочные;
  • Радиолокационные и радарные;
  • Гидростатические;
  • Волоконно-оптические.

Оптический вид использует инфракрасный диапазон для анализа жидкости. Их преимуществом можно назвать то, что они не имеют подвижных частей вовсе, а значит - длительны в эксплуатации и не требуют частой замены.

Состоит оптический датчик из корпуса и полусферы, в которой имеется инфракрасный светодиод и триггерный фототранзистор. Их применение оправданно на баке, тогда как для скважины и подобных резервуаров они не подходят. На данном устройстве стоит защита стандарта «IP67».

Кондуметрический датчик уровня воды

Пьезоэлектрические вилочные датчики обладают определенной резонансной частотой. Как только вода попадает на полость вилки в данном устройстве, то частота резонанса изменяется, и это фиксируются интегрированные анализаторы входящих сигналов.

Как результат — устройство меняет свое состояние на выходе. Отличный вариант для артезианской скважины. Работа данного устройства возможна при температурах до +250 градусов.

Радиолокационные и радарные виды работают благодаря анализу прохождения электромагнитной волны. Вся система функционирует на строгом контроле времени прохождения сигнала, и затем система сама анализирует во внутренней электронной схеме результат.

Такой вид датчиков применяется при работе в скважине, особенно в тех случаях, когда важна предельная точность. Данное устройство может выдерживать температуру до 100 градусов и давление до десяти бар.

Гидростатический вариант отлично подходит для измерения уровня воды на большой глубине (до 250 метров). Механизм работает благодаря разнице между атмосферным давлением и давлением компенсационным.

Анализ показателей давления достигается благодаря установленной в устройстве капиллярной трубке. Применяется такой вид датчиков при работе в глубокой скважине. Впрочем, не только скважины находятся в области применения данного вида датчиков, но и канализационные системы, и глубокие колодцы.

Поплавковые датчики уровня воды (часто применяются для погружных насосов)

Волоконно-оптический вид является наиболее дорогим и современным. Весь механизм работает на принципе измерения разницы коэффициентов преломления между воздушными массами и водой.
 Главная страница » Скважины

Индикатор уровня воды с использованием магнитов: 7 ступеней (с изображениями)

Бутылка

Проверьте размер буя, прежде всего, потому что он должен пройти через баллон горловина - у этого буя внешний диаметр 30 мм

Обычно подойдет семейная бутылка воды (5 или 6 литров). Другой вариант - барабан, но я предлагаю вам приобрести прозрачный для простоты тестирования.

Труба

Для этого 3D-печатного буя внешний диаметр должен быть меньше ~ 14 мм.

Так как вам нужно разместить герконы внутри, чтобы эта напечатанная на 3D-принтере крышка работала при внутреннем диаметре ~ 11 мм, но вы можете запечатать ее любым другим предметом.

Длина не имеет значения, я бы сказал, что она больше высоты вашей бутылки.

Я купил трубку в местном магазине, где купил дешевую и паршивую универсальную систему смыва для унитаза (прикрепленные фотографии)

Детали, напечатанные на 3D-принтере

  1. Буй (у него 2 равные части)
  2. Крышка

Вот детали и способы их печати: https: // www.thingiverse.com/thing:2541017

Electronics

  1. Герконовые переключатели, которые я использовал NormallyOpen (NO): получите столько, сколько хотите, но получите еще пару вещей, которые вам нужны, потому что они могут сломаться при манипуляциях со светодиодами
  2. (5 мм) они в основном предназначены для простых тестовых сигналов, но вы можете использовать Arduino или все, что захотите.
  3. Резисторы (330 Ом) - если вы используете светодиоды, вам понадобятся защитные резисторы (так по одному для каждого светодиода)
  4. Кабель, Я рекомендую вам использовать кабель Cat5, широко известный как сетевой кабель.У него 4 пары внутри, и они довольно жесткие, поэтому они хорошо подходят для этого приложения с герконовыми переключателями внутри трубы

Магниты

Ну, здесь скорее попробуйте ошибку, у меня нет математика для хорошего отношения магнита к геркону.

Единственное ограничение - это размер, так как он должен помещаться внутри буя, имеющего 4 места размером 2 мм x 10 мм x 15 мм высотой. Если вы покупаете магниты, я рекомендую вам сначала взять буй в руки.

Я использовал магниты, взятые со старого жесткого диска, сломав только один, вы получите 2 необходимых здесь магнита, которые я позже разделил каждый пополам, получив в общей сложности 4.

Примечание: магниты HDD для ноутбуков у меня не работали, полагаю, у них недостаточно прочности, поэтому используйте магниты HDD для настольных ПК

Инструменты

  • Клеевой пистолет для склеивания лучшее решение для этого, пожалуйста, напишите комментарий!) работая в тишине, и внезапно пол намок из-за излишка воды кондиционера (AC), наполнившей небольшую сборную емкость! В нашем офисе мы используем переработанную бутылку для воды, чтобы собрать лишнюю воду переменного тока, и каждый раз, когда мы заняты работой - обычно кодируем «в зоне» - бутылка наполняется, и никто этого не замечает, и вода разливается по всему! Поэтому я решил положить конец этим страданиям.

    1/3 • Система сигнализации избытка воды переменного тока!

    Idea

    Идея заключалась в том, чтобы использовать модуль динамика Hexabitz (H07R30) в качестве индикатора тревоги и подключить модуль к внешнему механическому переключателю с помощью функции кнопки / переключателя Hexabitz. Переключатель должен вызвать звуковой сигнал внутри модуля. Используя модуль CLI (интерфейс командной строки), эти проекты должны занимать не более пяти минут без написания или компиляции какого-либо кода ... И так оно и было!

    Как я его построил

    Я решил использовать небольшой геркон (магнитный переключатель) и сделать плавающее устройство.У бутылки с водой плотное горлышко, поэтому моя штуковина должна была быть очень тонкой.

    Вам понадобится пластиковая соломка или небольшая пластиковая трубка, чтобы удерживать датчик внутри. Приклейте несколько металлических гаек к концу соломинки, чтобы она не всплыла на поверхность. Затем подключите геркон с помощью проводов к одному из портов модуля динамика (в нашем случае P4) и поместите датчик внутрь пластиковой соломинки рядом с ее верхним концом. Отрегулируйте его местоположение, чтобы контролировать уровень воды, при котором должен звучать сигнал тревоги.Теперь нам нужно сделать наше плавающее устройство. Возьмите кусок белого упаковочного материала EPE (легкий и водонепроницаемый) и проделайте в его центре отверстие. Поместите соломинку в отверстие так, чтобы поплавок EPE мог плавать вверх и вниз по соломе в зависимости от уровня воды. Приклейте небольшой магнит внутрь поплавка, чтобы он срабатывал геркон при достижении верхнего предела воды.

    1/5 • Электронная часть проекта: модуль динамика Hexabitz + модули питания DC-DC

    Подключите кнопку мгновенного действия к другому порту (например, P1) на модуле динамика, чтобы сбросить звуковой сигнал.Используйте модуль источника питания Hexabitz DC-DC 3,3 В (H03R00) и сетевой адаптер переменного тока 12 В для питания модуля динамика.

    А теперь добавим немного магии.

    Для кодирования этого проекта непосредственно с помощью фрагментов команд интерфейса командной строки требуется менее трех минут:

    Сначала мы определяем кнопку / переключатель мгновенного действия на портах P1 и P4. P1 имеет обычную кнопку, которая используется для сброса устройства. P4 подключен к геркону

    кнопка добавления мгновенного действия-нет p1

    кнопка добавления мгновенного действия-нет p4

    Теперь мы добавляем фрагмент команды, запускающий звуковой сигнал, когда геркон (кнопка B4) замыкается.C4 - нота C средней октавы. Событие нажатия для x фиксируется, поэтому оно будет сброшено только другим событием кнопки.

    , если b4. Нажат для 1

    воспроизвести мелодию c4

    конец, если

    Мы добавляем еще один фрагмент, чтобы сбросить событие фиксации нажатия для x при нажатии кнопки B1. Он также будет воспроизводить сигнал сброса (C5).

    если b1.clicked

    воспроизвести мелодию c5

    конец, если

    Фрагменты команд выполняются немедленно и непрерывно.Нет необходимости писать или компилировать код или решать проблемы совместимости IDE. Все, что вам нужно, это программное обеспечение терминала и последовательный USB-кабель.

    Цепи измерения уровня на основе герконов

    Герконовые переключатели и герконовые датчики

    используются вместе с резисторами или специальными герконовыми датчиками со встроенным резистором для выдачи потенциометрической обратной связи через два выхода, когда вспененный магнитный поплавок перемещается по длине печатной платы. Гусеницы для печатных плат могут быть спроектированы таким образом, чтобы полный бак давал высокое сопротивление, а пустой бак - низкое, или наоборот.Номиналы резисторов следует подбирать в соответствии с формой резервуара.

    Все резисторы на печатной плате могут быть одного номинала, если используемый резервуар является кубическим, прямоугольным или вертикально установленным цилиндрическим резервуаром. В случае цилиндрических резервуаров, установленных горизонтально, значения резистора должны быть максимальными в центре печатной платы и должны уменьшаться к нижней и верхней части печатной платы, чтобы соответствовать круглому поперечному сечению резервуара.

    Сопротивление увеличивается по мере опустошения бака

    Следующие схемы могут использоваться для контроля уровня жидкости, где полный бак дает наименьшее сопротивление, а пустой бак дает наибольшее сопротивление.Вторая и третья схемы показывают дополнительные точки аварийного сигнала уровня, которые используются для включения внешних световых индикаторов. Используемой точкой сигнализации может быть геркон, установленный на печатной плате, скажем, на уровне 1/5 резервуара.

    Увеличение сопротивления по мере опорожнения бака увеличение сопротивления по мере опорожнения бака с точкой тревоги Пример 1 Увеличение сопротивления по мере опорожнения бака с точкой тревоги Пример 2

    Уменьшение сопротивления по мере опорожнения бака

    Следующие схемы могут использоваться для контроля уровня жидкости, где полный бак дает самое высокое сопротивление, а пустой бак дает самое низкое сопротивление.Вторая и третья схемы показывают точки аварийного сигнала уровня, которые используются для включения внешних световых индикаторов.

    Уменьшение сопротивления по мере опорожнения бака Уменьшение сопротивления по мере опорожнения бака с точкой тревоги Пример 1 Уменьшение сопротивления по мере опорожнения бака с точкой тревоги Пример 2

    Увеличение или уменьшение сопротивления по мере опорожнения бака

    Следующие ниже схемы представляют собой комбинацию вышеперечисленных схем и могут использоваться для контроля уровня жидкости, когда полный бак дает наименьшее сопротивление, а пустой бак дает наибольшее сопротивление, или наоборот.Вторая и третья схемы показывают точки аварийного сигнала уровня, которые используются для включения внешних световых индикаторов.

    Увеличение или уменьшение сопротивления при опорожнении резервуара Увеличение или уменьшение сопротивления при опорожнении резервуара с помощью Alarm Point. Пример 1 Увеличение или уменьшение сопротивления при опорожнении резервуара с помощью Alarm Point. Пример 2

    Поделиться этой страницей:

    • WhatsApp
    • Telegram
    • LinkedIn
    • Twitter
    • Facebook
    • Печать

    Поплавковые переключатели | Hiqh Quality & Customizable

    В компании FPI Sensors мы стремимся производить и проектировать высококачественные нестандартные и стандартные поплавковые выключатели для различных целей. Наши поплавковые переключатели изготовлены с надежным герконом, на который вы можете положиться. И наши стандартные продукты, и нестандартные продукты, которые мы разрабатываем, созданы с учетом универсальности и удобства использования. Мы разрабатываем каждый из наших поплавковых выключателей на заказ в соответствии с вашими точными параметрами, чтобы вы могли эффективно и эффективно выполнять свою работу.

    Наши поплавковые выключатели могут использоваться, чтобы помочь вам найти любые утечки, которые у вас есть, отрегулировать один или несколько уровней и обеспечить показания как низкого, так и высокого уровня. Другие распространенные применения - это возможность отключения при переполнении и комбинация измерения температуры уровня.

    Если вам нужен продукт быстро, вы можете быть уверены в его доставке.

    Если вы ищете что-то, чего нет на нашем веб-сайте, или хотите, чтобы устройство было изготовлено на заказ, не стесняйтесь обращаться к нам через наш веб-сайт или позвонить по телефону 1-800-852-9984. Здесь, в FPI Sensors, удовлетворение потребностей клиентов является нашим наивысшим приоритетом, и мы будем рады работать с вами над проектированием и созданием индивидуальных устройств, отвечающих потребностям вашего бизнеса. Мы - надежный лидер отрасли, которому можно доверять.

    Наши высокотемпературные поплавковые выключатели обеспечивают надежные точки переключения при высоких температурах и других экстремальных условиях. Вам понадобятся высокотемпературные поплавковые выключатели, когда максимальная температура, с которой вы работаете, превышает 300 ° F. При определенных обстоятельствах мы можем даже разработать уникальные переключатели, которые выдерживают температуру до 600F!

    Наши высокотемпературные поплавковые выключатели, монтируемые сверху, сбоку или снизу резервуара, невероятно универсальны. Наши поплавковые выключатели изготовлены из нержавеющей стали и латуни, а материал поплавка - из нержавеющей стали или кинара.Благодаря ожидаемому жизненному циклу до 100 миллионов циклов вы можете доверять нашим высокотемпературным поплавковым выключателям, которые помогут вам бесперебойно вести свой бизнес. Если вам нужен конкретный агрегат, мы предлагаем индивидуальные NPT, SAE, фланцы, кулачок и канавку, а также другие фитинги.

    Надежные поплавковые выключатели от такой надежной компании, как FPI, могут сэкономить вашей компании время и деньги. Здесь, в компании FPI Sensors, мы прилагаем все усилия, чтобы предоставить вам оптимальное сочетание высокого качества, низкой стоимости и коротких сроков изготовления.

    Мы предлагаем широкий выбор нестандартных многоуровневых поплавковых выключателей, которые невероятно универсальны. Если вам интересно, какой тип многоуровневого поплавкового переключателя вам следует использовать, вы пришли в нужное место. Наши многоуровневые поплавковые выключатели доступны разной длины, из материалов и вариантов монтажа.

    Наши двухуровневые поплавковые выключатели идеально подходят для сигнализации включения и выключения насоса как при высоком, так и при низком уровне сигнала. Наши настраиваемые трехуровневые поплавковые выключатели обычно используются для объединения сигнала управления насосом или клапаном с сигналом тревоги. Наши четырехуровневые поплавковые выключатели являются популярным выбором для подачи сигналов о работе насоса или клапана, а также сигналов тревоги высокого и низкого уровня. Когда выполняемая работа требует дополнительных уведомлений о тревоге и сигналов управления процессом, наши пятиуровневые поплавковые выключатели всегда готовы помочь.

    В FPI Sensors у нас есть возможность изготавливать индивидуальные заказы и создавать блоки любой длины диаметра. Мы также можем включить компрессионные фитинги, чтобы общая длина была минимальной и идеальной для транспортировки.Мы рады разработать эти датчики таким образом, чтобы общая длина поля могла регулироваться в соответствии с вашими потребностями.

    Наши поплавковые выключатели с боковым креплением идеально подходят для небольших резервуаров и доступны из нержавеющей стали, полипропилена и нейлона. Наши универсальные варианты из нержавеющей стали и полипропилена делают наши боковые крепления совместимыми и полезными практически в любой ситуации. Эти устройства можно настроить в соответствии с конкретными требованиями решаемой задачи. Уникальный, но популярный вариант - использовать компрессионный фитинг, чтобы сделать первоначальную установку быстрой и точной.

    Мы также предлагаем легко настраиваемую модель под углом 90 градусов, которая способна справиться даже с самыми сложными ситуациями. Конструкция с боковым креплением позволяет размещать устройство как внутри, так и снаружи резервуара.

    Компания FPI Sensors предлагает впечатляющий ассортимент стандартных и настраиваемых одноточечных переключателей уровня в отрасли. Наши одноточечные поплавковые выключатели разработаны из самых разных материалов. Вы также можете настроить свой заказ, выбрав вариант монтажа и шесть предпочтений.Наши выключатели идеально подходят для небольших или неглубоких резервуаров, а также для тесных, маленьких и тесных пространств.

    У нас есть множество вариантов одноточечных поплавковых выключателей, которые легко настраиваются. На нашем веб-сайте вы найдете все наши одноточечные датчики уровня из латуни / буна, которые идеально подходят для определения типов топлива и масла. Вы найдете наши одноточечные переключатели уровня со штоком из нержавеющей стали в сборе, которые улучшают совместимость полностью латунных поплавковых переключателей из буна, помогая сохранить его при низкой стоимости.

    Все наши поплавковые выключатели из нержавеющей стали предназначены для обеспечения долговечности и надежности в самых сложных или очень требовательных приложениях. Наше самое простое и недорогое устройство - это полипропиленовый поплавок, который вам нужен для менее требовательных целей.

    Наш выключатель для фреона имеет латунный шток и поплавок из нержавеющей стали. Этот переключатель является популярным выбором для защиты и предотвращения переполнения резервуаров с фреоном для резервуаров различных размеров.

    Вертикальный поплавковый выключатель

    Вертикальный поплавковый выключатель обычно монтируется сверху или снизу резервуара. Наши вертикальные поплавковые выключатели включают шток и поплавок. Шток содержит жгут проводов. Поплавок скользит по штоку, поднимается и опускается вместе с уровнем жидкости, обеспечивая правильное считывание уровня жидкости. Наши универсальные переключатели очень удобны и удобны в ограниченном пространстве благодаря своей вертикальной ориентации.

    Мы предлагаем различные материалы, включая нержавеющую сталь, латунь, полипропилен, ПВХ и ПВДФ. Наши вертикальные поплавковые выключатели могут иметь до 8 точек переключения.Как и в случае со всеми нашими продуктами, дайте нам знать, если вы ищете индивидуальное устройство, и мы будем рады помочь.

    Наш ассортимент надежных узлов реле уровня жидкости поможет вам выполнить работу. Эти универсальные и настраиваемые переключатели очень важны, если вы храните в резервуарах жидкость, например воду, топливо или химикаты. Наши реле уровня жидкости используются для многих целей, включая контроль уровня, сигнализацию переполнения и обнаружение утечек. Мы предлагаем различные материалы, включая нержавеющую сталь, латунь, полипропилен, ПВХ и ПВДФ.

    Реле уровня жидкости обычно используются во многих системах контроля окружающей среды, резервных генераторах энергии, городских автобусах и системах фильтрации воды.Реле уровня жидкости полезно для предприятий пищевой, химической, медицинской, фармацевтической и обрабатывающей промышленности. Поскольку нашей главной целью является удовлетворение потребностей клиентов, мы более чем рады поговорить с вами в чате онлайн или по телефону, чтобы создать индивидуальные переключатели, отвечающие конкретным потребностям вашей ситуации.

    Вертикальные поплавковые переключатели - нержавеющая сталь и пластик

    Вертикальные поплавковые переключатели

    Вертикальные датчики уровня жидкости устанавливаются сверху или снизу резервуара или емкости.Вертикальные переключатели жидкости состоят из двух частей: штока и поплавка. Шток неподвижен и прикрепляется к верхней или нижней части резервуара. Один или несколько герконов герметично закрыты внутри, а провода выходят за пределы резервуара. Поплавок - это объект в форме пончика, помещенный вокруг стержня, который поднимается и опускается вместе с уровнем жидкости. Когда уровень поплавка совпадает с уровнем геркона внутри стержня, он магнитным образом приводит в действие герконовый переключатель, посылая электрический сигнал по проводам за пределы резервуара.

    Эти герконовые переключатели доступны как в нормально разомкнутой, так и в нормально замкнутой конфигурациях ( Нормальные положения переключателей для жидкости ). Вертикальные поплавковые датчики изготавливаются из различных материалов, таких как пластик, нержавеющая сталь и другие, для обеспечения широкой химической совместимости с различными жидкими средами. Каждый из наших переключателей настраивается для удовлетворения требований практически любой отрасли. Общие области применения вертикальных поплавковых переключателей SMD Fluid Controls включают: аквариумы, системы отопления, вентиляции и кондиционирования воздуха, медицину, морское использование, очистку сточных вод, химическую переработку, пивоваренные и винодельческие заводы, биопереработку и многое другое.

    Эти вертикальные датчики уровня жидкости из нержавеющей стали 316 устойчивы к коррозии, выдерживают высокие температуры и обладают исключительной плавучестью. Идеально подходит для резервуаров уровня жидкости. Эти прочные переключатели также подходят для опасных зон и вредных жидких материалов. Доступны нормально разомкнутые (NO) и нормально замкнутые (NC) конфигурации с опциями поплавкового выключателя с высокой мощностью и однополюсным двойным ходом (SPDT). Применяется для очистки сточных вод, нефтегазовой промышленности, станкостроения, судостроения, промышленного оборудования и производства, сельского хозяйства и пищевой промышленности.Выключатели соответствуют UL-Class 1 Div 1 Grp. A, B, C, D.

    Наши пластиковые датчики уровня жидкости экономичны и надежны. Эти датчики вертикального уровня выпускаются из двух материалов и предлагают различные варианты применения. Переключатели из полипропиленовой жидкости лучше всего подходят для общего использования с водой или кислотами, в то время как нейлоновые стержни с поплавками Buna обеспечивают превосходную плавучесть для нефтяных жидкостей и гидравлических масел. Применения включают аквариумы, системы отопления, вентиляции и кондиционирования воздуха, медицинские и морские применения.

    Основы поплавковых выключателей

    Что такое поплавковые выключатели?

    Поплавковый выключатель - это тип контактного датчика уровня жидкости, который использует поплавок для управления выключателем.Поплавковые выключатели обычно используются для управления другими устройствами, такими как сигнализация и насосы, когда уровень жидкости поднимается или опускается до определенной точки. Хотя есть несколько механических поплавковых переключателей (похожих на поплавок в унитазе, который отключает поступающую воду, когда резервуар «полон»), в этой статье основное внимание будет уделено электрическим поплавковым переключателям, поплавкам, которые используются для открытия и закрытия (т. Е. , выключить и включить) электрические цепи.

    Типы поплавковых выключателей

    Существует два типа поплавковых выключателей: поплавковые выключатели на стойке и поплавковые выключатели с кабельной подвеской.

    Поплавковые переключатели на штоке

    Поплавковые выключатели, установленные на штоке, ограничивают движение поплавка вверх и вниз по штоку и работают по принципу «один поплавок - один уровень». Поплавковые выключатели, устанавливаемые на шток, могут быть такими же простыми, как одноточечный выключатель с одним поплавком на одном штоке, или они могут быть сложными многоточечными выключателями с семью поплавками на одном штоке. Одноточечные поплавковые выключатели можно найти как в вертикальной, так и в горизонтальной ориентации.

    Поплавковые переключатели с подвесом на тросе

    Поплавковые выключатели, подвешенные на тросе, с другой стороны, так же свободны, как и кабели, к которым они прикреплены.Если вы не привяжете поплавковый выключатель, подвешенный на тросе, он будет плыть по течению, насколько позволяет кабель! Хотя все поплавковые выключатели с кабельным подвесом механически довольно эквивалентны (поплавок и трос), они могут быть гораздо более разнообразными в электрическом отношении, чем поплавковые выключатели, устанавливаемые на штоке. Кабельные поплавковые выключатели могут быть простыми, с одной точкой, управляющей переключателем, или более сложными, с четырьмя точками переключения и встроенным гистерезисом.

    Как работают поплавковые выключатели?

    Почти все электрические поплавковые переключатели работают с использованием магнита для размыкания и замыкания герконового переключателя.

    Как работают поплавковые переключатели на штоке

    Поплавковые выключатели, установленные на штоке, используют магнит в поплавке, который проходит над герконом при подъеме или опускании жидкости, открывая или замыкая выключатель. На горизонтальных поплавковых переключателях, установленных на штоке, поплавок вращается в сторону от геркон на шарнирном рычаге, а не в свободном движении на центральном штоке.

    Как работают поплавковые переключатели с тросовой подвеской

    Поплавковые выключатели с подвесом на тросе имеют как магнит, так и геркон, расположенный в поплавке.Когда поплавок поднимается и опускается вместе с уровнем жидкости, магнит перемещается ближе или дальше от геркона, заставляя его открываться или закрываться. В обоих случаях изменяющийся уровень жидкости преобразуется в электрический сигнал включения-выключения движением магнита.

    Нормально разомкнутые и нормально замкнутые поплавковые переключатели

    Самая сложная часть поплавковых выключателей - это выяснить, требуется ли в ситуации нормально разомкнутый или нормально замкнутый переключатель. «Обычно» относится к самому низкому положению, в котором может находиться поплавок, в котором поплавок не плавает.«Обрыв» означает обрыв цепи, который выключен. Переключатель «Замкнут» замыкает цепь, включая ее. Итак, для любого конкретного приложения подумайте о том, хотите ли вы, чтобы повышение или понижение уровня жидкости запускало действие, и должно ли это действие включать или выключать цепь (например, насос или сигнализацию). Нормально разомкнутый переключатель отключает цепь при падении уровня жидкости. Нормально замкнутый переключатель отключает цепь при повышении уровня жидкости. Например, если вы хотите, чтобы ваш поплавковый выключатель активировал аварийный сигнал низкого уровня, вы должны использовать нормально замкнутый выключатель. Однако, если вам нужно выключить сливной насос, когда уровень в резервуаре или резервуаре становится слишком низким, вы должны использовать нормально разомкнутый переключатель.

    Важно знать, нужен ли вам нормально открытый или нормально закрытый поплавковый выключатель, потому что большинство поплавковых выключателей имеют нормально открытый или нормально закрытый режим работы, выбранный во время покупки. Есть несколько одноточечных поплавковых выключателей, устанавливаемых на штоке, которые можно переключать пользователем.

    Рекомендации по настройке и установке поплавкового переключателя

    Некоторые поплавковые выключатели работают по принципу "включай и работай", и большинство из них довольно легко установить, но стоит уделить время и ознакомиться с некоторыми передовыми методами настройки и установки поплавковых выключателей.

    • Во-первых, и это верно для всех поплавковых выключателей, убедитесь, что купленный вами поплавковый выключатель является поплавковым выключателем, который вы получили, и что ваш поплавковый выключатель совместим с жидкостью, в которую вы будете его заливать. Если это не та, которую вы заказано или несовместимо, то он не будет работать, как бы хорошо вы ни выполнили остальные шаги.
    • Во-вторых, проверьте, правильно ли физически установлен поплавковый выключатель. Почти все поплавковые выключатели, установленные на штоке, проникают в резервуар с жидкостью, в которой они будут находиться, поскольку большинство штоков не предназначены для погружения в воду.Итак, независимо от того, установлен ли он снаружи или внутри резервуара, убедитесь, что поплавковый выключатель установлен правильно и что крепление герметично. Утечка вокруг крепления поплавкового выключателя будет иметь тенденцию отрицательно влиять на работу поплавкового выключателя. Если ваш поплавковый выключатель представляет собой поплавковый выключатель с кабельной подвеской, проверка вашей физической настройки может быть немного более сложной, но не менее необходимой. Вам нужно будет проверить несколько вещей:
      1. Распределительная коробка, к которой будет подключаться поплавковый выключатель с подвесным кабелем, выше отметки паводка (или любой другой жидкости, которую вы отслеживаете)?
      2. Достигнет ли поплавковый выключатель с подвесным кабелем желаемой самой низкой точки переключения при подключении к этой распределительной коробке?
      3. Нужно ли привязать поплавковый выключатель, подвешенный на тросе, чтобы он не смещался со своего места или не попадал на пути впускных / выпускных труб, мешалок и т. Д.?
      4. Достаточно ли выдержан вес вашего подвешенного на кабеле поплавкового выключателя, чтобы он не вырывался из клемм в распределительной коробке?
    • В-третьих, убедитесь, что поплавковый выключатель правильно интегрируется с вашей системой управления. Если у вас только один переключатель, вам нужно подключить только два провода. К каждому дополнительному переключателю или точке переключения должен добавляться только один провод. Есть ли у вас количество клемм, соответствующее количеству проводов, идущих от вашего переключателя (-ов)? Подключаются ли ваши переключатели к вашей системе управления или схемам управления, или они находятся прямо в соответствии с управляемой нагрузкой? Если ваш переключатель (-ы) подключен (-ы) непосредственно к сети, есть ли у вас адекватная защита для вашего (-ых) переключателя (-ов) от скачков тока / напряжения?

    После того, как вы ответите на все эти вопросы утвердительно, вы готовы к установке поплавкового выключателя!

    Для каких приложений используются поплавковые переключатели?

    Поплавковые выключатели используются для определения предельного уровня; то есть поплавковые выключатели показывают, что уровень жидкости находится на уровне или выше (нормально открытый), или на уровне или ниже (нормально закрытый) определенного уровня. Это контрастирует с датчиками непрерывного измерения уровня, которые обеспечивают непрерывное считывание уровня. Поплавковые выключатели - отличное решение, если вам нужно вызвать тревогу или включить или выключить насос в зависимости от определенного уровня жидкости. Хотите знать, когда в вашем домашнем баке жидкого топлива опустится до 15%? Поплавковый выключатель! Хотите, чтобы водоотстойник в подвале автоматически включался при достижении определенного уровня воды? Поплавковый выключатель! Необходимо управлять чередующимися опорожняющими насосами с помощью сигналов низкого и низкого-низкого уровня? Поплавковые выключатели!

    Из-за разнообразия материалов, устройств и возможностей поплавковых выключателей поплавковый выключатель можно найти практически для любой ситуации.Для небольших помещений требуются небольшие переключатели на стойке, в то время как поплавковые переключатели с кабельной подвеской идеально подходят для помещений с более широкими диапазонами гистерезиса. Для агрессивных химикатов требуются поплавковые выключатели, изготовленные из более прочных и резистивных материалов (например, пластмасс, а не нержавеющей стали). Для взрывоопасных сред или процессов высокого давления и высоких температур необходимы переключатели с соответствующими сертификатами.

    Поплавковые выключатели также помогают уменьшить сложную автоматизацию. Для некоторых технологических систем центральный ПЛК, который контролирует и управляет всем необходимым, необходим для бесперебойной и рентабельной работы.В этих ситуациях поплавковый переключатель - это просто еще один вход, еще одна точка данных в обязательно сложной схеме. Но для небольших приложений - скажем, насос или два на каждом из пары резервуаров - поплавковые выключатели могут быть ключом к постоянному успеху. Подсоединение поплавковых выключателей к реле, которые управляют насосами, с резервным аварийным сигналом или двумя, может быть всей необходимой автоматизацией: опорожните (или заполните) резервуары, когда это необходимо, скажите: «Эй, насосы не выключились!» или "Эй, насосы не включились!" огни или рожки, и вы могли бы быть установлены.Если вам не требуется постоянное, непрерывное считывание уровня, если вам просто нужно знать, когда достигаются или превышаются определенные высокие или низкие уровни, то поплавковый выключатель - это то, что вам нужно.

    В конце концов, тип, материал и работа поплавкового выключателя, который вы выбираете, сводятся к тому, что лучше всего подходит для применения. Будь то сложные или простые, небольшие емкости или большие резервуары, обычные жидкости или действительно агрессивные химические вещества, поплавковый выключатель может подойти для этой работы.

    Вам интересно, какой поплавковый выключатель лучше всего подойдет для вашей ситуации? Вы готовы узнать, как интегрировать поплавковые выключатели в вашу систему управления? Напишите нашим экспертам по измерениям электронное письмо или позвоните им прямо сейчас! Их экспертные знания помогут подобрать вам поплавковый выключатель, который будет производить измерение уровня жидкости и контролировать на одну вещь меньше, о чем вам нужно беспокоиться.

    Поплавковый выключатель или датчик уровня воды

    Этот поплавковый выключатель датчика уровня воды представляет собой датчик, используемый для определения уровня жидкости в резервуаре, он может дополнительно запускать насос, индикатор, сигнализацию или другое устройство. Подключение его к контроллеру, такому как Raspberry Pi или Arduino, позволит использовать больше возможностей.

    Этот поплавковый датчик уровня воды очень прост в использовании. Действует как механический переключатель или сухой контакт, расширенный на 2 провода. Датчик окружен плавающим цилиндрическим элементом. Когда цилиндр и внизу, выключатель разомкнут. Когда уровень воды поднимается, он толкает цилиндр вверх, и переключатель замыкается. Поскольку выход датчика действует как переключатель, этот датчик совместим с любым микроконтроллером, включая Raspberry Pi, Arduino, micro: bit и другие.

    Мы предлагаем объединить это с контроллером, таким как Arduino, или даже с простым релейным модулем для управления высокой нагрузкой, такой как водяной насос или освещение.

    Есть крепежные гайки и шайба, размер монтажного отверстия 10мм.

    Характеристики:

    • Простой в использовании датчик уровня воды
    • Выход с сухим контактом, действует как переключатель или геркон.
    • Полностью скрытый, с возможностью погружения
    • Датчик уровня жидкости или воды
    • Арт.: ZP4510
    • Максимальный ток контакта: 10 Вт
    • Максимальное напряжение переключения: 220 В постоянного / переменного тока
    • Максимальный ток переключения: 0,5 А
    • Максимальное напряжение пробоя: 300 В постоянного / переменного тока
    • Максимальный ток переноса: 1 А
    • Максимальное сопротивление контакта: 100 м Ом
    • Температурный режим: -10 / +85 по Цельсию
    • Материал поплавкового шара: PP
    • Материал корпуса поплавка: PP
    • Диаметр резьбы (приблизительный): 9,5 мм / 0,374 дюйма
    • Размер корпуса переключателя: 23,3 x 57,7 мм / 0,9 дюйма x 2.27 дюймов (максимальная глубина *)
    • Длина кабеля: 36 см / 14,2 дюйма
    • Цвет: белый
    • Вес нетто: 70 г
    • Размер монтажного отверстия: 10 мм

    Примечание: Хотя в спецификации указано, что он может переключать переменный ток напряжение до 220VAC, мы никогда не пробовали.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
