Монтаж солнечных батарей своими руками

Солнечная электростанция средней мощности является лучшим решением для энергоснабжения загородного дома или дачи, с летней эксплуатацией, и в отсутствии сети. Если сравнить стоимость и расход топлива на бензиновый/дизельный генераторы с единовременными затратами на солнечные батареи, то период окупаемости солнечной электростанции не превысит двух дачных сезонов. К тому же генератор не очень экологичен и издаёт большие шумы, что никак не вяжется с загородным отдыхом.

Как произвести монтаж солнечных батарей своими руками?

В нашей практике чуть более половины новоиспеченных владельцев автономных электростанций решаются самостоятельно устанавливать оборудования. Большинство делают это из экономии, остальные испытывают неподдельный интерес к электротехнике. И действительно монтаж солнечных батарей крайне прост, ведь большинство комплектов содержат простые схемы, а коммутирующие провода и перемычки можно заказать с учётом собственных пожеланий по длине.

 Крепление солнечной панели происходит в отверстия в алюминиевом корпусе, поэтому основой рамы под солнечные панели может быть алюминиевый уголок или п-образный профили или даже временная деревянная конструкция.

Устанавливая солнечные батареи своими руками владелец будущей электростанции должен помнить:

  • при монтаже панелей на крышу дома, располагать их нужно как можно ближе к верхнему козырьку, что бы панели не задерживали сходящий снег;
  • ориентированы панели должны быть строго на юг, ну или в максимально южном направлении;
  • для максимальной выработки в летний период панели необходимо устанавливать под углом 50-60°. Горизонтальное расположение панелей снизит выработку в летний период. Вертикальное расположение – увеличит зимой, но опять таки снизит в летние месяцы.

Расчёт необходимого количества солнечных батарей

Расчёт солнечных батарей должен быть произведён на основании потребностей дома в суточной электроэнергии. Если данных о расходе электричества за прошлые периоды нет, то для точного расчета необходимо произвести детальную калькуляцию потребления каждого прибора.

Произвести расчёт суточного потребления и рассчитать необходимый солнечный массив поможет бесплатный сервис on-line калькулятор. Для удобства пользователей сервис имеет подсказку внизу страницы. Еще проще – прислать запрос на расчёт нашим специалистам, через форму обратной связи, заполнив опросный лист на сайте.

Пример установки солнечных батарей, произведенной клиентом самостоятельно:

Посмотреть другие проекты..



Установка солнечных батарей своими силами: выбор креплений

Покупка солнечных батарей (помимо ответственности перед внуками за состояние атмосферы и окружающей среды) часто сопровождается желанием сэкономить на оплате дорогого электричества, желанием добиться независимости от длинной цепочки поставщиков последнего до собственного дома, да и в принципе получить автономию от монополистов рынка. Выбирая самые оптимальные по цене предложения товара, клиенты часто натыкаются на необоснованно завышенные цены на монтаж, которые легко понять со стороны исполнителей услуг – география заказов, сложности прокладки кабеля, работы на высоте, порой завышенные требования к монтажу от самих клиентов.

Итогом анализа предложений резонным и логичным становится решение осуществить монтаж самостоятельно – и данное решение вполне оправданно, ведь ничего сложного в монтаже и подключении солнечных батарей совершенно нет. Однако есть физический труд, риски при работе на крыше и с электрическими соединениями, а также ответственность за результат. Как известно, ошибки в электромонтаже могут привести не только к не горящим в нужный момент лампочкам, а вполне себе хорошо горящим в прямом смысле до фундамента домам.

Итак, что такое монтаж солнечной электростанции?

Начнем с простого:

Сетевая энергосистема работает от сети, без аккумуляторов, не обладает свойствами бесперебойника, то есть даже с солнечными панелями на крыше вы сидите без света так же, как и ваши менее ориентированные в будущее соседи при районном блэкауте.

Задачи:

  1. Установить панели на крыше.
  2. Провести кабель от панелей на крыше до инвертора (сетевые инверторы обычно герметичные, и, если не боитесь за имущество, вешать можно прямо под панелями).
  3. Подключить кабель от панелей к инвертору, а кабель с переменкой от инвертора к сети.
  4. PROFIT.

Из сложных и еще не освоенных для рядового домохозяина занятий – только установка СБ на крыше. Разберемся с этим пунктом поподробнее: придумывать крепежные изделия лучше доверить изобретателям велосипедов, а все, что нужно для монтажа, уже давно в свободном доступе и зарекомендовало себя наилучшим образом. Типовой алгоритм крепежа:

  • Крепление монтажного адаптера к кровле;
  • Крепление на монтажный адаптер специализированного алюминиевого профиля;
  • Укладка солнечных панелей на профиль и крепление зажимами рамы панелей к профилю.

В зависимости от типа вашей кровли стоит выбрать крепежный элемент из первого пункта, варианты следующие:

L-feet, крепежный уголок, MR-VI-01 – универсал в мире креплений.

Подойдет для любой ровной и прочной поверхности от бетона до металлоконструкций, часто используется с последними, чтобы развязать биметаллическую пару алюминий-сталь. На «пятке» имеет резиновую прокладку – при прижиме она полностью изолирует возникшее в крыше отверстие от комплектного самореза, тоже специализированного с гидроизолирующей шайбой. Профиль крепится к нему специальной канальной гайкой, повторяющей форму канала в профиле, так же имеет специфическое рифление повторяющее такое же рифление на профиль во избежание соскальзывания профиля под весом панелей. Высоту профиля над крышей можно варьировать в пределах 25 мм.

Набор с L-образным креплением и болтом – расширенный комплект: помимо уже известного вам уголка в комплекте аналог сантехнического самореза, только диаметром 10 мм и длиной 195 мм. Преимущества комплекта: расширение вариантов размещения солнечных батарей — теперь в вашей воле разместить солнечные батареи на профнастильных крышах со сложным профилем, металлочерепичных крышах, крышах, покрытых шифером, и крышах, где несущие конструкции скрыты под слоем теплоизоляции и добраться до них обычным саморезом крайне затруднительно.

По поводу гидроизоляции – все, как и прежде на высоте, на шпильке предусмотрена резиновая манжета, прижимаемая к проделанному в крыше отверстию. Варьировать высоту размещения теперь можно еще больше от 0 до почти 100 мм.

Болт с площадкой для крепления алюминиевого профиля на крышу MR-VI-02 – теперь из знакомых деталей только спецшпилька-саморез, плюсом в комплекте пластина из нержавейки 115х34мм и толщиной 6 мм, а также интересное спец решение: боковой зажим для алюминиевого профиля с системой speedclick MR-SC-ST, позволяющий легко и непринужденно пристегнуть профиль к креплению. Из плюсов – теперь не обязательно сверлить отверстия в одну линию, что порой бывает сложно на крышах с нестандартным профилем, изделие допускает теперь не только ошибки по высоте, но и в горизонтальном измерении может двигаться на 20 мм.

СПЕЦИФИЧЕСКИЙ КРЕПЕЖ

Если вышеописанные крепежи достаточно универсальны, то описанные ниже пригодны лишь для исключительных случаев:

Крепление алюминиевого профиля для черепичной крыши MR-RI-03, само крепление конечно не ограничивает вас в использовании его, например, на крыше из профнастила, однако цена скорее всего заставит вас не делать этого. Данное крепление придумано для крыш из керамической черепицы и на картинке ниже все достаточно понятно, как его использовать, люфт по высоте у такого крепления так же присутствует и варьируется до 30 мм.

Трапецеидальное крепление для крыши из сэндвич панелей MR-VI-04

– менее интересное для рядового домохозяина решение, применимо для кровель собранных из сэндвич панелей типа RUUKKI, Титан, Теплант и пр. Чаще всего такие кровли можно увидеть на складских комплексах и производственных помещениях. Если нужна станция своими руками на таком объекте – у вас есть решение. Крепеж повторяет профиль сэндвич панели и в ассоциации с MR-SC-ST фиксирует профиль к крыше. Учитывая, что крыши из сэндвич панелей идеально ровные, возможностей изменения высоты крепеж не имеет. Фиксация в сэндвич панели происходит шестью саморезами с силиконовыми прокладками, а на прижимающихся к пенетрированной части кровли поверхностях, как всегда имеется резиновый уплотнитель.

Универсальный зажим крепление для солнечных батарей на фальцевую кровлю (Г-образный) XMR-VI-08 – еще одно узкоспециализированное крепление для вновь становящейся популярной фальцевой кровли.

Если вы хозяин строения с такой крышей, рады вас поздравить у вас есть простое решение по установке солнечных батарей на вашу крышу без просверливания лишних отверстий. Такой крепеж можно отнести к разряду неразрушающих – зажимая фальцованную часть листов крепление надежно фиксируется на крыше и пригодно для крепления монтажного уголка из самого начала нашего списка, к которому затем и крепится все прочее хозяйство.

Ну и последнее, самое интересное: Мини-профиль для трапецеидальной крыши MR-VI-06 Mini Rail kit – с такой приспособой крепить панели стало невероятно просто: по сути это и монтажный адаптер и профиль одновременно – однозначная экономия и простота монтажа налицо. Один нюанс – никакого запаса на ошибку – крыша должна быть строго ровной, иначе перефразируя известное высказывание: «панель башка попадет и т.д.». Производителем такое крепление позиционируется как крепление для крыш из сэндвич панелей – вот они-то идеально ровные, посему в комплекте всего 4 кровельных самореза длиной 25 мм, однако ничто не мешает заменить штатные метизы на более серьезные аналоги.

Монтаж и установка солнечных батарей для частного дома и дачи своими руками: инструкция- Обзор +Видео

Когда-то рассуждения о том, что электроэнергия будет бесплатной казались фантастическими выдумками. Но прошло время и развитие новых технологий в электроэнергетике привели к тому, что это стало реальностью.

Альтернативные источники энергии завоёвывают все большее количество сторонников по всей планете.

Среди них особой популярностью пользуются солнечные батареи, получившие широкое распространение как в производстве, так и в быту.

[contents]

Область применения

Солнечные батареи, или как их еще иногда называют солнечные панели могут применяться для обеспечения электричеством коттеджных поселков, дачных кооперативов, промышленных предприятий.

Очень эффективны они для санаторных комплексов, гостиниц, больниц, зданий, находящихся вдали от основных линий электропередач.

Можно сказать, что они нужны там, где есть потребность еще в одном источнике энергии и там, где есть возможность их установить. На данный момент солнечными батареями оснащают крыши зданий, домов, устанавливают их в пустынях и на поездах. Существую даже полностью автономные дома на солнечных батареях.

Производство солнечных батарей идет гигантскими темпами и лидерами в этой отрасли являются КНР, США. Германия, страны Персидского Залива, Западной Европы и Скандинавии.

Что такое солнечная батарея?

Это комплекс фотоэлектрических преобразователей, объединенных в систему. Преобразователи превращают энергию Солнца в электричество. Самые новейшие солнечные батареи способны работать с 40 % — ой отдачей. Чтобы достичь такого показателя необходимо соблюдение определённых параметров.

Комплексы батарей выгоднее всего монтировать в тех точках планеты, где количество солнечных и ясных дней является преобладающим, в России это южные районы- Краснодарский край, Сочи и другие.

Следует принимать во внимание географическую широту, на которой находятся здания. Приближаясь к полюсам, солнечная энергия утрачивает часть мощности и эффективность солнечных батарей будет недостаточной.

Если зимой там, где установлены комплексы батарей, достаточно безоблачных дней, они могут в значительной степени снизить нагрузку на коммунальные сети города и обеспечить часть зданий бесплатной энергией.

Виды солнечных батарей

Виды солнечных батарей

Сейчас их классифицируют на 3 категории:

  • Тонкопленочные
  • Монокристаллические.
  • Поликристаллические.



Тонкопленочные батареи

Этот комплекс батарей сделан из тонких натянутых плёнок. Они без труда монтируются в практически всех доступных местах.

Защищены от воздействия песка и пыли и способны функционировать в различных неблагоприятных условиях. При наличии облаков их КПД снижается примерно на двадцать процентов. Стоимость их небольшая, но они требуют наличия значительного пространства для своего размещения.

Монокристаллические батареи

Эти батареи создают множества ячеек, которые потом наполняют силиконом. Из-за хорошей гидроизоляции данные батареи применяются даже на судах.

Их можно размещать и на кровлях зданий. Если нет возможности установить их на солнечную сторону кровли, где конечно же отдача от них будет более высокой, то можно устанавливать и на теневой стороне. Нужно учитывать и тот момент, что рассеянный солнечный свет будет менее эффективен.

Монокристаллические батареи отличаются малым весом, компактны. Они достаточно гибкие, надёжны при эксплуатации и служат длительное время. Монтаж таких батарей не вызывает затруднений.

Но у них есть и недостаток. При отсутствии солнечных лучей и облачности они перестают вырабатывать электрическую энергию.

Поликристаллические солнечные батареи

В ячейках этих солнечных батарей расположены кристаллы, направленные в самые разные стороны.

Благодаря этому панели могут улавливать рассеянный свет, и намного меньше зависят от прямого солнечного освещения.

Они знакомы очень многим благодаря иллюстрациям в журналах и в сети Интернет. Компании выпускают такие батареи в виде панелей синего цвета, которые очень эффектно и стильно смотрятся после установки. Стоят они немного дешевле и их можно устанавливать во многих местах. Ими можно освещать улицы городов, дома, учреждения.

Почему именно солнечные батареи?

Может возникнуть вопрос – а почему именно солнечные батареи, а не какие-нибудь еще источники энергии?

  1. Пока светит Солнце, то и солнечные батареи будут вырабатывать электричество.
  2. Такие батареи автономны. Им не нужны централизованные энергосистемы для подключения. Поэтому можно резко сократить расходы на содержание инфраструктуры в городах, на предприятиях и жилом фонде. Власть местных энергетических компаний снижается практически до нуля. Приобретается энергетическая независимость.
  3. В отдаленные районы и городки прокладка кабеля будет стоить огромных денег. Гораздо более выгодно будет установить солнечные батареи. Расходы будут минимальные и нет нужны оплачивать услуги целой бригады монтажников – электриков.
  4. Экологичность. Главный козырь данных батарей. Нет необходимости использовать дорогостоящие, и к тому же невозвратные ископаемые ресурсы. Фотоэлементы батарей не выбрасывают канцерогены, и не увеличивают количество углекислоты в атмосфере планеты. Нет никакой нужды вырубать огромные площади лесов и так пострадавших от деятельности человека.
  5. Отсутствие лицензирования. Постановлений, требующих лицензирование получения электричества посредством таких батарей пока, еще не ввели в действие. Поэтому данным фактором следует воспользоваться, пока не ввели очередную пошлину.
Можно ли использовать солнечные батареи в частном секторе?

Солнечные батареи уже давно и с успехом применяют как корпорации и компании, так и владельцы своих домов. Цены на такую продукцию в России пока еще ниже чем у западных образцов. Насчёт качества это уже вопрос другой. Тем не менее, стоимость продукции с внедрением новых технологий постепенно снижается и солнечные батареи становятся доступными ля все более широкой категории потребителей. Производители солнечных батарей для дома предлагают их покупателям со сроком эксплуатации не менее 25 лет.

Насколько выгодно установить солнечные батареи своими руками для частного дома?
Схема установки

Необходимо вычислить, сколько солнечных дней обычно бывает там, где проживает потребитель. После этого нужно будет разделить стоимость оборудования на 25 лет и подсчитанные солнечные дни в году.

Тогда можно будет и вычислить, стоит ли устанавливать солнечные батареи для дома. Еще нужно будет рассчитать площадь необходимую для получения 1 Квт электричества в регионе вашего проживания.

Все эти данные предоставляют менеджера, продающие солнечные батареи. Кроме того, следует учесть период наибольшей солнечной активности.

Получение горячей воды с батарей

Следующих вопрос, который нужно решить, а для каких целей нужно электричество от солнечных батарей. Обычно оно, нужно для:

  1. Освещение.
  2. Получение горячей воды и отопление.
  3. Работа бытовых приборов.



Чтобы подавать горячую воду, можно установить солнечный коллектор.

Стоит он недорого, да и сделать его можно самостоятельно. Он способен функционировать осенью и зимой. В своих домах уже достаточно давно применяют для подогрева воды емкости, функционирующие от энергии Солнца

Освещение дома солнечными батареями также решаемая задача в настоящий момент.

Аккумуляторы в подсобке дома

Здесь важно учесть такой важный момент, как замена аккумуляторов батарей. Зная сколько стоят обычные аккумуляторы для машин, можно будет рассчитать и стоимость обслуживания аккумуляторов для солнечных батарей. Кроме того, необходимо регулярно очищать поверхности батарей от пыли. Сколько нужно солнечных батарей для дома, решать уже нужно исходя из площади дома и целей применения батарей.

Таким образом, комплект солнечных батарей для дома может стоить как достаточно недорого, так и обойтись в круглую сумму.

Но технологии развиваются все быстрее и солнечные батареи для дома будут стоить все дешевле, и будут доступны очень многим потребителям.

Установить солнечные батареи своими руками достаточно просто, вам лишь понадобиться присоединить батареи к контроллеру, который будет передавать заряд к аккумуляторам и с помощью инвертора передавать электроэнергию уже в ваш дом. Удачной электроэнергии!

схема монтажа и подключения панелей, как собрать китайских вариант своими руками

Альтернативные источники получения энергии в последние десятилетия становятся все более популярными, особенно распространены солнечные батареи. Преимущества такого источника в том, что он практически неиссякаем, по крайней мере, в следующие пять миллиардов лет Солнце будет отдавать планете свою энергию и тепло. Именно поэтому производители не смогли обойти такой уникальный природный дар и создали солнечные батареи, которые эффективно собирают и аккумулируют энергию нашего главного светила.

Особенности

В наши дни максимальное распространение имеют батареи на базе фотоэлектрических поликристаллов. Такие модели отличаются оптимальным сочетанием стоимости и объемом выделяемой энергии, они характеризуются насыщенно-синей окраской и кристаллической структурой основных элементов. Они очень просты в монтаже, ведь справиться с их установкой в своем частном доме и на дачном участке сможет даже мастер без большого опыта работы. Монокристаллические фотоэлектрические панели являются вторыми по популярности.

По своему КПД они эффективнее, чем поликристаллические модификации, однако, их стоимость гораздо выше, а монтаж значительно сложнее. Такие панели характеризуются многоугольной формой заполняющих элементов.

Солнечные батареи, которые изготовлены с использованием аморфного кремния, отличаются довольно низкой эффективностью. Однако их цены несколько ниже, чем стоимость аналогов, поэтому модель пользуется спросом у собственников загородных домов. На данный момент подобные изделия составляют 85% рынка. Они не могут похвастаться высокой мощностью и модификации из теллурида кадмия, в основе их производства лежит высокотехнологичная пленочная методика: несколько сотен микрометров вещества наносят тончайшим слоем на прочную поверхность. Примечательно, что при очень низком уровне эффективности изделия его мощность довольно высокая.

Еще одним вариантом батарей, работающих от солнечной энергии, являются разновидности на базе полупроводника CIGS. Как и предыдущий вариант, они производятся по пленочной технологии, однако, показатель их эффективности гораздо выше. Отдельно стоит остановиться на механизме работы солнечных источников тепла и света. Главное – это четко осознавать, что общее количество вырабатываемой энергии никак не может находиться в зависимости от степени эффективности самого устройства, поскольку обычно все типы подобных устройств дают примерно идентичную мощность. Основная разница состоит лишь в том, что панели, которые имеют максимальную эффективность, требуют меньше места для своей установки.

К примеру, 8 квадратных метров монокристаллических изделий дают 1 кВт энергии, а вот для получения этого же количества тепла батареям из кремния потребуется уже 20 кв. м. Ну и, конечно же, интенсивность и время воздействия солнечного света оказывает большое значение на окончательную выработку тепла.

Солнечные батареи имеют следующие преимущества:

  • экологичность установки;
  • длительный срок использования, на протяжении которого эксплуатационные особенности панелей остаются неизменно высокими;
  • технологии довольно редко ломаются, поэтому не нуждаются в сервисном и техническом обслуживании, а также дорогостоящем ремонте;
  • использование батарей на основе энергии солнца позволяет сократить расходы на электричество и газ в доме;
  • солнечные батареи отличаются исключительной простотой в использовании.

Впрочем, без недостатков тоже не обошлось, среди наиболее существенных можно обозначить следующие:

  • высокая сцена панелей;
  • потребность в установке разнообразного дополнительного оборудования для эффективной синхронизации энергии, получаемой от батареи, и того что получается от традиционных источников;
  • панели не могут использоваться в контакте с такими приборами, которые требуют высоких мощностей.

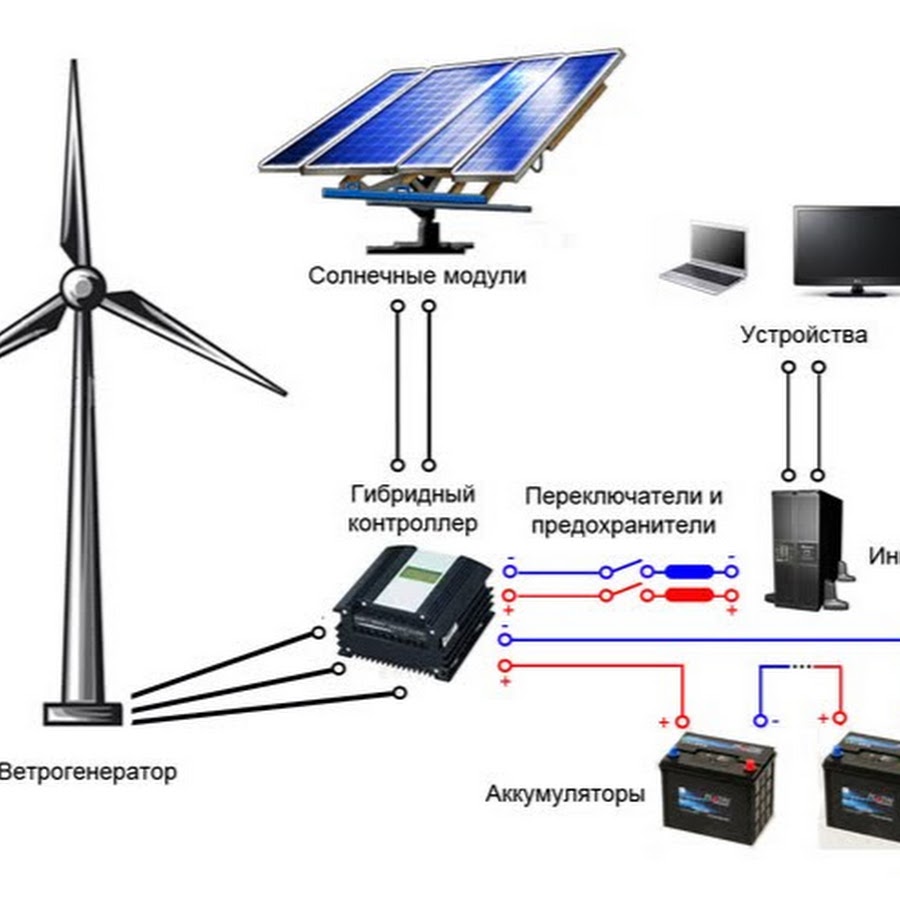

Схема подключения

Энергия, которая вырабатывается солнечными батареями, не имеет технической возможности напрямую использоваться для работы каких-либо электрических приборов. Для выделения необходимого для работы напряжения используют своеобразные инверторы, расположенные между панелью и основной сетью потребления.

При этом нужно знать три основных типа подключения солнечных панелей.

  • Автономное подключение. Этот вариант чаще других применяется в тех территориальных зонах, где отсутствует какая-либо централизованная сеть электроснабжения. В этом случае конструкцию формируют аккумуляторные высокомощные батареи. Принцип их работы состоит в накапливании внутри себя энергии в светлое время. Когда наступает время недостаточного освещения, накопленные потоки и перенаправляются в сеть.
  • Резервное подключение. Этот способ оптимален в местах, где проведено централизованное электроснабжение через сеть переменного тока. Создание резервной системы получения энергии в данном случае используется как запасной вариант, потребность в котором может возникнуть в случае аварийных ситуаций. Перебои с электроснабжением – это далеко не редкость для дачи и в загородных хозяйствах и территориях, поэтому многие домовладельцы создают дополнительные возможности получения тепла и света.
  • Последовательное подключение к сети. Чтобы подключить систему к электросети, этот метод предполагает формирование избыточной солнечной энергии и ее дальнейшего поступления в сеть для окончательной продажи.

Монтаж

Солнечные панели крепятся на особую конструкцию, соединение с которой обуславливают способность фотоэлементов выдерживать любые неблагоприятные атмосферные воздействия, такие как сильный ветер, дождь или снег, а также способствует формированию корректного угла наклона.

Такая конструкция представлена в продаже в следующих вариантах:

  • наклонная – подобные системы оптимальны для монтажа на скатной кровле;
  • горизонтальная – эта конструкция крепится к плоским крышам;
  • свободностоящая – установить батареи подобного типа можно на крышах различного типа и размера.

Непосредственно процесс установки батарей проводится по следующей схеме:

  • для крепления каркаса панели необходимы угольники из металла размером 50х50 мм, а кроме того, потребуются угольники 25х25 мм, которые используют для распорных перекладин. Присутствие этих деталей позволяет добиться требуемой крепости и надежной устойчивости опорной конструкции, а также придает требуемую степень наклона;
  • нужно собрать каркас, для этого понадобятся болты размером 6 и 8 м;
  • конструкция крепится под покрытие кровли при помощи 12-миллиметровых шпилек;
  • в подготовленных угольниках формируются небольшие отверстия, в них закрепляются панели, а для более прочного сцепления следует применять шурупы;
  • во время монтажных работ следует особенное внимание уделить каркасу – в нем не должны возникать какие-либо перекосы. В противном случае может возникнуть перенапряжение системы, которое приведет к растрескиванию стекол.

Монтаж солнечных источников тепла и света на лоджии или на балконе происходит по подобной схеме. Единственным исключением является то, что каркас крепится на наклонной плоскости. Он монтируется между основной несущей стеной здания и торцом строения, обязательно на солнечной стороне. Самостоятельная сборка и установка солнечных батарей всех типов не требует опыта ведения строительных работ, однако, некоторые навыки монтажных работ все-таки потребуются. Если есть желание, то можно смело заняться установкой самостоятельно, однако, перед этим было бы неплохо почитать специальную литературу об особенностях установки палей и изучить мастер-классы, которые имеются в интернете, ну и, конечно же, запастись необходимыми инструментами.

Плюсы от работы своими руками очевидны – это экономия немалых денег на услугах специалистов, а также колоссальный опыт, который, возможно, понадобится в дальнейшем. В то же время если личных способностей окажется недостаточно, то можно не только потерять время, но и стать причиной поломки панелей либо их низкой эффективности.

Следует учитывать, что только специалисты могут оказать по-настоящему квалифицированную помощь по монтажу модулей конструкции. В случае поломок они будут нести ответственность за ремонт и замену вышедшего из строя оборудования.

Советы

Специалисты дают несколько рекомендаций о том, как правильно уложить и соединить солнечные батареи.

  • Чаще всего изделия, использующие альтернативные источники энергии, крепят на кровле либо на стенах домостроения, реже используют специальные надежные опоры. В любом случае должны быть полностью исключены какие-либо затемнения, то есть батареи должны ориентироваться таким образом, чтобы на них не падала тень от высоких деревьев и расположенных по соседству зданий.
  • Монтаж набора пластин проводят рядами, их расположение параллельное, в связи с этим крайне важно предусмотреть, чтобы вышерасположенные ряды не бросали тень на те, что находятся ниже. Это требование очень важно, поскольку полное или частичное затенение провоцирует сокращение и даже полное прекращение какой-либо выработки энергии, кроме того, может возникнуть эффект образования «обратных токов», что зачастую служит причиной поломки оборудования.
  • Грамотная ориентация относительно солнечного света имеет принципиальное значение для эффективности и результативной работы панелей. Очень важно, чтобы поверхность получала весь возможный поток ультрафиолетовых лучей. Правильную ориентацию рассчитывают, основываясь на данных о географическом расположении строения. К примеру, если монтаж панелей производится с северной стороны здания, то панели следует ориентировать на юг.
  • Не меньшее значение имеет и общий угол наклона конструкции, он также определяется географической ориентацией строения. Специалисты рассчитали, что этот показатель должен соответствовать широте расположения дома, а поскольку солнце в зависимости от времени года несколько раз меняет свое удаление расположения над горизонтом, то имеет смысл продумать корректировку окончательного угла монтажа батарей. Обычно коррекция не превышает 12 градусов.
  • Батареи нужно укладывать таким образом, чтобы обеспечить к ним свободный доступ, поскольку в холодное зимнее время потребуется периодически очищать их от нападавшего снега, а в теплое время года – от дождевых разводов, которые существенно снижают эффективность использования батарей.
  • На сегодняшний день в продаже имеется немало китайских и европейских моделей солнечных батарей, которые отличаются стоимостью, поэтому каждый может устанавливать оптимальную для своего бюджета модель.

В заключение следует обратить внимание на то, что наибольшую выгоду от применения солнечных батарей получит наша планета, поскольку данный источник энергии не причиняет абсолютно никакого вреда окружающей среде. Если вам как потребителю небезразлично будущее нашей Земли, потенциал ее земельных ресурсов и сохранение природных богатств, то солнечные батареи – это лучший выбор.

О том, как установить солнечную батерею на крышу дома, смотрите в следующем видео.

Установка солнечных батарей для дома: выбор места монтажа, этапы

Особенности

В наши дни максимальное распространение имеют батареи на базе фотоэлектрических поликристаллов. Такие модели отличаются оптимальным сочетанием стоимости и объемом выделяемой энергии, они характеризуются насыщенно-синей окраской и кристаллической структурой основных элементов. Они очень просты в монтаже, ведь справиться с их установкой в своем частном доме и на дачном участке сможет даже мастер без большого опыта работы. Монокристаллические фотоэлектрические панели являются вторыми по популярности.

По своему КПД они эффективнее, чем поликристаллические модификации, однако, их стоимость гораздо выше, а монтаж значительно сложнее. Такие панели характеризуются многоугольной формой заполняющих элементов.

Солнечные батареи, которые изготовлены с использованием аморфного кремния, отличаются довольно низкой эффективностью. Однако их цены несколько ниже, чем стоимость аналогов, поэтому модель пользуется спросом у собственников загородных домов. На данный момент подобные изделия составляют 85% рынка. Они не могут похвастаться высокой мощностью и модификации из теллурида кадмия, в основе их производства лежит высокотехнологичная пленочная методика: несколько сотен микрометров вещества наносят тончайшим слоем на прочную поверхность. Примечательно, что при очень низком уровне эффективности изделия его мощность довольно высокая.

Еще одним вариантом батарей, работающих от солнечной энергии, являются разновидности на базе полупроводника CIGS. Как и предыдущий вариант, они производятся по пленочной технологии, однако, показатель их эффективности гораздо выше. Отдельно стоит остановиться на механизме работы солнечных источников тепла и света. Главное – это четко осознавать, что общее количество вырабатываемой энергии никак не может находиться в зависимости от степени эффективности самого устройства, поскольку обычно все типы подобных устройств дают примерно идентичную мощность. Основная разница состоит лишь в том, что панели, которые имеют максимальную эффективность, требуют меньше места для своей установки.

К примеру, 8 квадратных метров монокристаллических изделий дают 1 кВт энергии, а вот для получения этого же количества тепла батареям из кремния потребуется уже 20 кв. м. Ну и, конечно же, интенсивность и время воздействия солнечного света оказывает большое значение на окончательную выработку тепла.

Солнечные батареи имеют следующие преимущества:

  • экологичность установки;
  • длительный срок использования, на протяжении которого эксплуатационные особенности панелей остаются неизменно высокими;
  • технологии довольно редко ломаются, поэтому не нуждаются в сервисном и техническом обслуживании, а также дорогостоящем ремонте;
  • использование батарей на основе энергии солнца позволяет сократить расходы на электричество и газ в доме;
  • солнечные батареи отличаются исключительной простотой в использовании.

Впрочем, без недостатков тоже не обошлось, среди наиболее существенных можно обозначить следующие:

  • высокая сцена панелей;
  • потребность в установке разнообразного дополнительного оборудования для эффективной синхронизации энергии, получаемой от батареи, и того что получается от традиционных источников;
  • панели не могут использоваться в контакте с такими приборами, которые требуют высоких мощностей.

Принцип работы солнечной батареи

На самом деле, правильное название — фотоэлемент (то есть, фотобатарея). Но поскольку источником света является солнце, прижилось наименование «солнечная батарея».

Элемент представляет собой «бутерброд» и пластинок кремния, разделенных стандартным (для радиодеталей) переходом. Секрет в том, что кремниевые части имеют различный тип:

Такие комплекты применяются практически во всех радиодеталях, изготовленных из кремния.

Это интересно: Многие из стандартных радиокомпонентов также могут вырабатывать электроэнергию при воздействии яркого света. Просто КПД настолько мизерный, что использовать их в качестве источника тока бессмысленно.

К слою кремния N-типа добавляется фосфор. В состоянии покоя такая смесь дает избыток электронов с естественным отрицательным зарядом.

P-тип «обогащен» бором, что создает дефицит отрицательных зарядов (так называемый эффект электроновых дыр).

Соответственно, к N-слою подключается отрицательный электрод (для снятия электротока), а к P-слою — положительный.

Из законов физики мы знаем, что в P/N переходе присутствует электрической поле. Под воздействием на отрицательную панель солнечных фотонов, в переходе происходит интенсивное разделение отрицательных и положительных частиц. «Минусы» накапливаются в верхнем слое, а «плюсы» в нижнем. В результате, солнечный бутерброд превращается в обычную батарейку с накопленным зарядом. Если к электродам подключить потребителя энергии — возникает электроток.

Естественно, заряд в таком источнике моментально исчезает, но его тут же восстанавливает солнечный свет. Таким образом, пока фотобатарея интенсивно бомбардируется фотонами, мы имеем достаточно производительную мини электростанцию.

Современные батареи могут работать даже при отсутствии прямых солнечных лучей (например, при сплошной облачности). Естественно, интенсивность выработки электроэнергии при этом снижается. Но при отсутствии света (даже луна не способна «пробудить» батарею), процесс останавливается. Поэтому рассматривать фотопанели отдельно, как источник электроэнергии нельзя. Схема подключения солнечных батарей обязательно включает в себя буферное устройство: аккумулятор энергии.

Кроме того, вырабатываемый ток нестабилен, поэтому для организации энергоснабжения объекта требуется управляющий контроллер. Разумеется, если вы используете мобильную фотобатарею для подзарядки смартфона в многодневном походе, такие технологии не требуются. А для строительства индивидуальной электростанции требуется комплект периферийных устройств.

Требуемое количество ячеек фотоэлементов

В односемейных домах наиболее часто используются поликристаллические панели мощностью 240-260 Вт (они характеризуются относительно высокой эффективностью на уровне 18%, а их цена не является высокой). Если вы выберете 250 Вт модули, понадобятся 20 солнечных панелей, которые занимают около 35 м2 площади крыши.

Внимание! Панели крыши должны располагаться так, чтобы они не затенялись дымоходом, высоким деревом, электровышкой или соседним зданием. Это может привести к перегреву и повреждению модуля.

Поэтому производители оборудуют свои панели шунтирующими диодами (от одного до четырех). При затенении одного ряда ячеек диод начинает работать, затем ток течет с помощью байпаса (англ. bypass — обход — резервный путь, запасной маршрут для обеспечения непрерывного функционирования системы).

Устройство солнечной батареи

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

Солнечные панели состоят из комплекта батарей на фотоэлектрических элементах, основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Галерея изображений

Фото из

Монтаж солнечной электростанции на крыше

Источник резервного электропитания

Установка солнечных батарей на крыше

Система из монокристаллических солнечных панелей

Аппаратура для работы частной гелиосистемы

Батарея аккумуляторов для солнечных панелей

Контроллер для функционала гелиобатарей

Инвертор в схеме с солнечными батареями

Основными конструктивными элементами системы выступают:

  • Солнечная батарея – преобразует солнечный свет в электрическую энергию.
  • Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
  • Контроллер заряда – следит за напряжением аккумуляторов.
  • Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
  • Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
  • Комплект коннекторов стандарта МС4.

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи – контроллер и инвертор, а также подключенные к ним аккумуляторы

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Установка солнечных батарей для частного дома своими руками

Когда-то рассуждения о том, что электроэнергия будет бесплатной казались фантастическими выдумками. Но прошло время и развитие новых технологий в электроэнергетике привели к тому, что это стало реальностью.

Альтернативные источники энергии завоёвывают все большее количество сторонников по всей планете.

Среди них особой популярностью пользуются солнечные батареи, получившие широкое распространение как в производстве, так и в быту.

Собрать самому или с помощью специалистов

Выбор целиком за вами! Если у вас рабочие руки и «есть голова на плечах» можете смело приступать к самостоятельному монтажу солнечной батареи.

Но перед этим изучите литературу по самостоятельной установке солнечных батарей, выберите правильное место, исходя из вышеприведенных особенностей, запаситесь необходимыми инструментами и смело приступайте к установке.

Плюсы от самостоятельного монтажа безусловные — экономия денег и приобретение бесценного опыта, который в дальнейшем может вам пригодится. Но и недостатки имеются — вы потеряете свое время, а в случае неправильной установки и, следовательно, низкой эффективности батареи виноваты в этом будете только вы.

В случае обращения к квалифицированным специалистам, вы получите качественную услугу, и, в случае неправильного функционирования, можете обратиться к ним же, с целью устранения ошибки.

Свое время на это вы не потратите, но понесете материальные потери. Поэтому взвесьте самостоятельно все «за» и «против» перед окончательным выбором варианта установки.

Область применения

Солнечные батареи, или как их еще иногда называют солнечные панели могут применяться для обеспечения электричеством коттеджных поселков, дачных кооперативов, промышленных предприятий.

Очень эффективны они для санаторных комплексов, гостиниц, больниц, зданий, находящихся вдали от основных линий электропередач.

Можно сказать, что они нужны там, где есть потребность еще в одном источнике энергии и там, где есть возможность их установить. На данный момент солнечными батареями оснащают крыши зданий, домов, устанавливают их в пустынях и на поездах. Существую даже полностью автономные дома на солнечных батареях.

Производство солнечных батарей идет гигантскими темпами и лидерами в этой отрасли являются КНР, США. Германия, страны Персидского Залива, Западной Европы и Скандинавии.

Что такое солнечная батарея?

Это комплекс фотоэлектрических преобразователей, объединенных в систему. Преобразователи превращают энергию Солнца в электричество. Самые новейшие солнечные батареи способны работать с 40 % — ой отдачей. Чтобы достичь такого показателя необходимо соблюдение определённых параметров.

Комплексы батарей выгоднее всего монтировать в тех точках планеты, где количество солнечных и ясных дней является преобладающим, в России это южные районы- Краснодарский край, Сочи и другие.

Следует принимать во внимание географическую широту, на которой находятся здания. Приближаясь к полюсам, солнечная энергия утрачивает часть мощности и эффективность солнечных батарей будет недостаточной.

Если зимой там, где установлены комплексы батарей, достаточно безоблачных дней, они могут в значительной степени снизить нагрузку на коммунальные сети города и обеспечить часть зданий бесплатной энергией.

Виды солнечных батарей

Возможные места установки

В качестве места установки можно предложить несколько различных вариантов:

  1. Если решено осуществить монтаж солнечных батарей на крыше, то её уклон должен быть не больше 40 градусов. Такой вариант предполагает использование профилей в качестве несущей конструкции для солнечной батареи. Если же уклон кровли от 30-40 градусов, можно поставить солнечные панели без кронштейна.
  2. Для установки солнечной батареи на плоской крыше, придется изготовить каркас со специальной наклонной подставкой, так как конструкция должна находиться под уклоном к крыше дома.
  3. На стене установка солнечных батарей осуществляется довольно редко. В этом случае, как и в других, понадобится стальной наклонный каркас, который обеспечит расположение батареи под уклоном.
  4. Если в зимнюю пору для местности характерны обильные осадки, то установку можно расположить на земле. Для этого понадобится опереть её на специальную штангу.
  5. Батарею можно разместить на крыше балкона или лоджии, в случае если это верхний этаж частного дома или квартира находится на последнем этаже. Если инсоляция позволяет, то установить солнечную панель можно и на внешней стороне балкона.

Где поставить инвертор?

Инвертор и прочие приборы, входящие в состав комплекса солнечных батарей, необходимо установить в отдельном или общем помещении со свободным доступом.

Для аккумуляторов необходимо изготовить специальный стеллаж или подставку, чтобы было удобно производить обслуживание. Возможность отвести отдельное помещение есть не всегда, но в любом случае следует создать максимально удобные условия для размещения аппаратуры. Если в доме есть дети, желательно оградить помещение, а в идеале — сделать запирающуюся дверь.

Преимущества солнечных батарей

Солнечная энергия — это перспективное направление, которое постоянно развивается. Они имеют несколько основных достоинств. Удобство использования, долгий срок службы, безопасность и доступность.

Положительные стороны применение данной разновидности аккумуляторных батарей:

  • Возобновляемость – этот источник энергии практически не имеет ограничений притом бесплатный. По крайней мере на ближайшие 6.5 миллиардов лет. Нужно подобрать оборудование, установить его и использовать по назначению (в частном доме или коттеджном участке).
  • Обильность – Поверхность земли в среднем получает около 120 тысяч терравват энергии что в 20 раз превышает нынешнее энергопотребление. Солнечные батареи для коттеджей или частных домов имеют огромный потенциал для использования.
  • Постоянство – солнечная энергия постоянна поэтому человечеству не грозит перерасход в процессе ее использования.
  • Доступность – солнечная энергия может вырабатывать на любой территории, при наличии естественного света. При этом чаще всего она применяется для отопления жилища.
  • Экологическая чистота – солнечная энергетика является перспективной отраслью, которая в будущем заменит электростанции, работающие на невозобновляемых ресурсах: газ, торф, уголь и нефть. Безопасны для здоровья людей и домашних животных.
  • При производстве панелей и монтаже солнечных электростанций в атмосферу не происходят значительные выбросы вредных или токсичных веществ.
  • Бесшумность – выработка электроэнергии производится практически бесшумно, и поэтому этот вид электростанций лучше ветровых электростанций. Их работа сопровождается постоянным гулом из-за чего оборудование быстро выходит из строя, а сотрудники должны делать частые перерывы на отдых.
  • Экономичность – при использовании солнечных батарей владельцы недвижимости ощущают значительное снижение коммунальных расходов на электроэнергию. Панели имеют долгий срок службы – производитель дает гарантию на панели от 20 до 25 лет. При этом обслуживание всей электростанции сводится к периодической (раз в 5-6 месяцев) очистке поверхностей панелей от грязи и пыли

Подключение разнонаправленных элементов

Применяя последовательную схему монтажа солнечных батарей, чтобы не снизить эффективность работы устройств, все панели общей цепи следует размещать под одним углом и на одной плоскости.

Если же панели будут располагаться в различных плоскостях, это может привести к тому, что ближняя или более освещенная станет работать мощнее расположенных чуть дальше.

Это значит, что ближняя панель будет генерировать электричество, часть которого будет отходить для нагрева дальних панелей. И причина кроется в том, что ток течет по пути наименьшего сопротивления. Чтобы минимизировать потери, для каждой панели лучше задействовать отдельный контроллер.

Основные требования при задействовании контроллера – мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние

Решить вопрос можно и путем установки отсекающих диодов. Их размещают внутри между пластинами. Благодаря этому, выдавая максимальный показатель мощности, пластины не перегреваются.

Немаловажное значение имеет и падение напряжения в соединениях, а также самих проводах низковольтной части системы.

Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева

В качестве примера может служить тот факт, что на метровый отрезок кабеля сечением 4 мм2 при прохождении тока показателем 80А (напряжение 12 В) значения падают на 3,19%, что составляет 30,6 Вт. При задействовании скруток падение напряжения может варьироваться в пределах от 0,1 до 0,3 В.

Видео по теме

Видео по теме

Хорошая реклама

Во сколько обойдется установка солнечных батарей?

Современные технологии активно внедряются в повседневную жизнь. Теперь домашние солнечные батареи – популярная разработка, которой пользуются владельцы загородных домов. Преобразование тепловой энергии в электрическую позволяет дачникам экономить в теплое время года, но окупает ли это изначальную стоимость установки?

Как избежать распространенных ошибок

При сборке и монтаже обратите внимание на следующие нюансы:

  1. Не нужно осуществлять сборку на каркасе с задней стенкой из брусьев, так как дерево может разбухнуть и конструкция деформируется. Кроме того, брус очень утяжеляет её.
  2. Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться.
  3. Соединительные клеммы – не лучший вариант объединения панелей друг с другом, так как в случае ремонта их невозможно будет разъединить — лучше пользоваться специально предназначенными для этого коннекторами.

Где поставить инвертор

Инвертор, или преобразователь — важный элемент установки, поэтому для него сразу нужно выбрать подходящее место. Идеальный вариант — расположить его вблизи фотоэлементов, в чердачном помещении, чтобы он был надежно укрыт от осадков. Чем ближе инвертор находится к панелям, тем меньше будут потери тока и тем больше станет эффективность работы.

На хорошем инверторе есть дисплей, с помощью которого пользователь получает всю информацию о работе солнечной батареи. В скором времени появится возможность контроля работы любых установок через компьютеры.

Инвертор нужно выбирать, ориентируясь на вид фотоэлементов и тип проводки, оборудованной в помещении.

Солнечные батареи на крыше дома — эффективный альтернативный способ получения электроэнергии от Солнца. Перед их приобретением следует учесть много нюансов (от климатических особенностей в ваших широтах до месторасположения будущей установки). Если вам удастся купить все составляющие у проверенных производителей, в будущем солнечные панели обязательно окупят все затраты.

Выбор солнечного коллектора и его монтаж

Перед домовладельцем, решившим создать солнечное отопление частного дома своими руками, встает задача выбрать наиболее подходящий тип коллектора. Этот вопрос достаточно сложен, но разобраться в нем необходимо.

Открытые коллекторы не подойдут из-за низких возможностей, поэтому о них нет смысла говорить. Обычно выбор производится между трубчатыми и плоскими видами. Первым и самым значимым критерием выбора обычно становится соотношение цены и качества изделий.

Такой подход оправдан, но нельзя не учитывать ремонтопригодность. Так, вакуумные трубки можно менять далеко не во всех видах коллекторов, что делает выбор рискованным. При выходе из строя одной из них у некоторых видов коллекторов придется менять всю панель, что потребует расходов. Вообще, все вакуумные устройства — довольно рискованное приобретение, так как любое механическое воздействие грозит потерей источника тепловой энергии.

Выбрав оптимальный вариант, приступают к монтажу. Для него надо выбрать подходящую площадку, расположенную неподалеку от дома

Это важно, поскольку транспортировка теплоносителя на большие расстояния потребует качественного утепления и установки циркуляционного насоса. Обычно коллекторы устанавливают на крышу, чтобы получить возможность циркуляции самотеком. Единственной проблемой становится расположение скатов относительно положения солнца на небе — иногда приходится устанавливать трекинг-систему для поворота панелей

Это дорого и требует использования гибких трубок, но эффект в результате получается значительно выше.

Сравнительные характеристики некоторых видов солнечных коллекторов

Основной характеристикой любого солнечного коллектора является его производительность. В зависимости от конструктивных особенностей и разности температур определяется КПД системы. при этом стоит учесть, что стоимость плоских коллекторов значительно ниже, чем аналогичный показатель трубчатых систем.

Выбирая солнечный коллектор, следует внимательно изучить параметры, от которых зависит эффективность солнечного водяного отопления и мощность конструкции.

Солнечные коллекторы имеют ряд достаточно важных характеристик:

  • По коэффициенту адсорбции можно определить отношение общей и поглощенной энергии солнечного излучения.
  • По коэффициенту эмиссии определяется отношение количества переданного тепла и поглощенной энергии.
  • Соотношение общей и апертурной площади.
  • Коэффициент полезного действия.

Солнечная электростанция в домашних условиях

При покупке солнечных батарей для загородного дома учтите, что дороже обойдутся не сами солнечные батареи, а их установка. Чтобы система бесперебойно работала в весеннее и летнее время, необходимо приобрести контроллер заряда, инвертор с функцией записи и хранения данных (ЗУ), аккумуляторы для накопления энергии, автоматы постоянного тока, предохранитель и кабели для соединения всех элементов системы и подключения к электроприборам.

Общий вес всех компонентов составляет от 50 до 700 кг, что вызывает трудности при транспортировке: необходимо заказывать грузовик или отдельно договариваться с компанией, продающей солнечную электростанцию, о доставке и установке. Как правило, во втором случае перевозка выходит дешевле: компания делает скидку покупателям.

Полезные советы

Прислушайтесь к рекомендациям опытных строителей:

  1. Панели необходимо тщательно очищать от снега, грязи и пыли, так как это существенно снижает поглощение солнечной энергии устройством.
  2. Пышные кроны высоких деревьев, которые препятствуют попаданию солнечных лучей на батарею, придется проредить. Если дом находится в тени других построек, то установка солнечных панелей целесообразна разве что только поликристаллических, и то эффективность будет снижена.
  3. Прежде чем приниматься за сборку панелей, нужно произвести небольшой расчёт. Для начала нужно проанализировать, сколько киловатт нужно получить из системы в день. Одна панель способна выработать 0,12 кВт, так что может быть, что при небольшом потреблении их установка окупится лет через 50, поэтому она не целесообразна. В зависимости от требуемой средней дневной нормы и подбирается количество панелей.
  4. При монтаже солнечных батарей своими руками, панели лучше ориентировать на юг, так как в солнечные часы с этой стороны поступает максимальное количество солнечной энергии.

Видео

Смотрите в нашем видео подробную инструкцию по сборке солнечной батареи.

Монтаж батарей своими руками

Установить солнечные батареи для дома можно своими руками, но работа эта достаточно кропотливая: вам необходимо с помощью кабелей подключить батареи к основной системе электроснабжения. Малейшая ошибка в расчетах – и дом обесточен до приезда электриков. Профессионалы в данной области рекомендуют любителям даже не пытаться делать монтаж самостоятельно: стоимость ремонта в случае неудачи в разы превысит цену на услуги грамотного инженера.

Как сделать солнечную батарею из панелей своими руками: сборка и монтажные инструкции

Углеводороды были и остаются основным источником энергии, однако все чаще человечество обращается к восполнимым и экологически безопасным ресурсам. Это стало причиной повышенного интереса к солнечным батареям и генераторам.

Однако многие не решаются на установку гелиосистемы из-за дороговизны обустройства комплекса. Удешевить продукцию можно, если взяться за ее создание самостоятельно. Сомневаетесь в собственных силах?

Мы расскажем вам, как сделать солнечную батарею своими руками, используя доступные комплектующие. В статье вы найдете всю необходимую информацию для того, чтобы выполнить расчет гелиосистемы, подобрать составляющие комплекса, осуществить сборку и установку фотопанели.

Содержание статьи:

Плюсы и минусы применения гелиосистем

По статистике, взрослый человек ежедневно использует около десятка различных приборов, работающих от сети. Хотя электричество считается относительно экологичным источником энергии, это иллюзия, ведь при его получении используются ресурсы, загрязняющие окружающую среду.

С этой точки зрения,  гораздо выигрышнее.

Галерея изображений

Фото из

КПД кристаллических кремниевых фотомодулей достигает 15 – 20%, и есть все основания полагать, что в ближайшие годы этот показатель вырастет. Уже сейчас существуют образцы, КПД которых достигает 22-33.7%. Пока они тестируются в лабораторных условиях, но скоро появятся в продаже. При выборе фотомодулей стоит обратить внимание на продукцию компании Sanyo

В среднем КПД батарей этого типа составляет 10-18.7%. Все зависит от основы пленочных солнечных элементов. Некоторые модели потенциально небезопасны для окружающей среды, т.к. содержат кадмий, поэтому при покупке следует тщательно изучить техническую документацию. Утилизируют такие батареи строго в соответствии с рекомендациями производителя

Модули этого типа называют еще многопереходными или тандемными. Они имеют особую структуру ячеек, которые образовывают несколько p-n переходов. Это относительно новый продукт на рынке, хотя для космической отрасли используется довольно давно. КПД (соответственно, и цена) таких моделей зависит от количества слоев ячеек

Это элементы, изготовленные из наноструктурированных материалов. Их используют в отраслях, где малый вес солнечных модулей имеет принципиальное значение. Благодаря сверхтонкой структуре можно существенно увеличить эффективность работы таких батарей. Для рядового покупателя сверхтонкие модули пока недоступны

Кристаллические кремниевые фотомодули

Тонкопленочные солнечные батареи

Многослойные солнечные модули

Сверхтонкие многослойные солнечные модули

Комплектующие для сборки  и генераторов давно есть в свободной продаже, и при желании собрать систему может любой желающий. Для этого потребуются некоторые финансовые вложения и время. Процесс сборки кропотлив, требует внимания и точности, зато сама работа не отличается особой трудоемкостью.

В силу климатических особенностей многих регионов не приходится рассчитывать, что солнечной энергии хватит для полного обеспечения частного дома. Она способна покрыть лишь 20-30% всех энергопотребностей. Зато это хорошее решение для дачи

Преимущества применения солнечной энергии:

  1. Огромный потенциал. Солнце способно дать достаточно энергии для удовлетворения всех человеческих потребностей. Она возобновляема и неисчерпаема, чем выгодно отличается от угля, нефтепродуктов, природного газа.
  2. Доступность. Солнце есть везде – и в жарких странах, и в самых холодных. Его вполне достаточно для всех нужд.
  3. Экологичность. Из-за тотального энергетического кризиса «зеленая» энергетика – самая перспективная сфера для научных исследований и высокотехнологичных разработок. Солнечные батареи прекрасно справляются со своей задачей без вреда для окружающей среды.
  4. Отсутствие шума. Гелиосистемы работают бесшумно, что выгодно отличает их от многих других источников энергии.
  5. Экономичность. Эксплуатация и обслуживание солнечных батарей не требуют никаких особых затрат. Вложив деньги один раз, владелец может использовать систему в течение 20-25 лет. Главное – своевременно чистить элементы.
  6. Широкая сфера применения. Солнечные батареи могут вырабатывать достаточно энергии для обеспечения дома электричеством и теплом. Однако это не единственная область их применения. Гелиосистемы используют для опреснения воды и даже для обеспечения энергией орбитальных станций.

Пока еще солнечные батареи дороги, хотя уже сейчас появляются способы существенно сэкономить при их самостоятельном изготовлении. Каждый год внедряются новые разработки, которые позволяют упростить и удешевить процесс получения солнечной энергии.

Гелиосистемы плохо подходят в качестве основного источника энергии, а вот в качестве дополнительного или альтернативного – отличный вариант. По сравнению с ветрогенераторами, они более стабильны и выгодны

Интересная разработка – . Благодаря эластичности, фотополотно значительно проще устанавливать – панель “подстраивается” под форму крыши или другой опоры.

Одна из современных технологий – тонкопленочные модули, которые внедряют в стройматериалы. Также появились прозрачные накопительные элементы, предназначенные для использования в оконных конструкциях.

Это разработка японской компании Sharp. Специалисты считают, что уже в ближайшее время такие солнечные батареи станут в разы мощнее и выгоднее.

С накоплением солнечной энергии нередко возникают проблемы, т.к. аккумуляторные батареи дороги. Единственное, что в какой-то мере компенсирует этот недостаток: большая часть мощных электроприборов включается в светлое время суток (+)

По объективным причинам гелиосистемы пока еще не могут полностью заменить углеводороды, т.к. получение и накопление солнечной энергии связано с большими расходами, однако они могут стать неплохим источником  или отдельных электроприборов.

Некоторые владельцы решаются на оборудование своих домов солнечными станциями, полностью обеспечивающими потребности в электроэнергии. Такие вложения окупаются за 10-40 лет в зависимости от типа моделей – готовых или самодельных

Технологии быстро развиваются, а солнечные батареи можно модернизировать и наращивать, поэтому стоит начать собирать подходящие системы уже сейчас.

Подробный обзор видов солнечных батарей приведен в .

Какие комплектующие нужны и где их купить

Основная деталь – солнечная фотопанель. Обычно кремниевые пластины покупают через интернет с доставкой из Китая или США. Это связано с высокой ценой на комплектующие отечественного производства.

Себестоимость отечественных пластин получается настолько высокой, что выгоднее заказать на Еbay. Что касается брака, то на 100 пластин лишь 2-4 непригодны к использованию. Если заказывать китайские пластины, то риски выше, т.к. качество оставляет желать лучшего. Преимущество – только в цене.

Готовая панель гораздо удобнее в использовании, но и втрое дороже, поэтому лучше все-таки озадачиться поиском комплектующих и собрать устройство своими руками

Остальные комплектующие можно купить в любом магазине электротоваров. Также потребуются оловянный припой, рама, стекло, пленка, лента и карандаш для разметки.

Галерея изображений

Фото из

Выбор солнечного элемента для батареи – самый важный этап в покупке комплектующих. Батареи могут быть поли- и монокристаллическими. Преимущество первых – цена, а вторых – большая эффективность. Лучше выбрать монокристаллические кремниевые модули. Они идеально подходят для объектов ограниченной площади

Оптимальный вариант – выбрать аккумулятор AGM типа. Они относительно недороги, компактны, способны работать при любых температурах. При покупке следует ориентироваться на емкость прибора, длительность зарядки и срок службы, указанный производителем

Кроме солнечного элемента, стабилизатора и аккумулятора, потребуются также паяльник, олово и карандаш. Если изначально куплен готовый комплект с припаянными проводниками, работы будет гораздо меньше, а сама сборка системы существенно упрощается

Для сборки батареи потребуются стабилизатор напряжения и контроллер нагрузок. Если правильно собрать самодельную систему, ее можно будет подключить к обычному аккумулятору – свинцово-кислотному или же литиевому. Это позволит более рационально использовать энергию

Солнечные элементы для батареи

Аккумулятор для солнечной системы

Комплект для сборки батареи

Стабилизатор напряжения для солнечной батареи

При покупке комплектующих стоит обращать внимание на гарантию производителя. Обычно она составляет 10 лет, в некоторых случаях – до 20. Важно также правильно подобрать аккумулятор. Экономия на нем нередко оборачивается неприятностями: во время зарядки прибора может выделяться водород, что чревато взрывом.

Особенности расчета мощности систем

Перед тем как закупить комплектующие и сделать солнечную панель, рассчитывают необходимую мощность прибора и емкость аккумулятора.

Самый простой способ – воспользоваться онлайн-калькуляторами, размещенными на некоторых сайтах в интернете.

Количество энергии, заявленное в техническом паспорте изделия, рассчитано для идеальных условий. На них невозможно ориентироваться, ведь устройства работают по-разному в зависимости от времени года и суток. Потери энергии происходят постоянно, в т.ч. в аккумуляторах, инверторе (+)

Важнейший показатель, который придется учитывать, – среднемесячное количество потребляемой энергии. Его можно определить по счетчику.

Также следует сделать скидку на особенности работы самих солнечных батарей. Они способны выдавать предельную мощность лишь при условии чистого неба, причем угол падения солнечных лучей должен быть прямым.

Если погода пасмурная или угол падения лучей слишком острый, мощность батарей может упасть в 20 раз. Даже малейших облаков достаточно, чтобы вдвое снизить показатели. Поэтому при расчетах ориентируются на то, что 70% энергии будет вырабатываться с 9 до 16 часов, а в остальное время – до 30%.

Зимой от гелиосистем мало пользы: из-за пасмурной погоды они вырабатывают минимальное количество энергии. Зато ветрогенераторы работают на полную мощность и способны компенсировать эти потери. Комбинация двух таких устройств очень эффективна

В условиях, приближенных к идеальным, в «рабочее время» панели мощностью 1кВт вырабатывают 7 кВт/ч, а ранним утром и вечером – около 3 кВт/ч. Второй показатель лучше вообще не брать в расчет и оставить «про запас» с учетом возможной облачности и изменения угла падения лучей.

Получается, что следует ориентироваться на 210 кВт/ч в течение 1 календарного месяца. Это идеальный показатель, который требует корректировки.

На Еbay можно найти неплохой набор для изготовления солнечной батареи своими руками. Иногда это устройства, которые отбраковали на производстве (т.н. модули В-типа). Они дешевы, но вполне пригодны для сборки домашней системы, поскольку эксплуатационные характеристики близки к заявленным

Чтобы определиться с реальным количеством энергии, следует найти данные о том, сколько солнечных дней в году бывает в конкретном регионе. В эти периоды мощность батарей не будет составлять даже половины от паспортного показателя. Если устройства будут работать осенью и зимой, то нужно сделать поправку в 30-50% на пасмурную погоду.

Пошаговая инструкция по сборке солнечной панели

Работа по сборке начинается со схемы и проекта. Нужно четко представлять, как будет устроена и закреплена солнечная панель. Так, если КПД системы напрямую зависит от угла наклона относительно солнечных лучей, следует позаботиться, чтобы этот угол можно было менять.

Во многих готовых моделях предусмотрены механизмы, автоматически поворачивающие панели, а в самодельных придется продумать их самому.

Модули солнечной панели должны быть одинаковыми, ведь эквивалентность тока равна показателю наименьшего элемента. Также подбор одинаковых деталей значительно упростит процесс сборки всей системы в целом, т.к. не придется подгонять размеры каркасов и рассчитывать мощность каждой конструкции отдельно

Технология сборки зависит от общей площади панелей, их количества, особенностей дополнительных материалов. Обширная площадь системы гарантирует ее более высокую мощность, но одновременно увеличивается и вес конструкции, что тоже приходится учитывать, ведь кровля должна его выдерживать.

Этап 1: изготовление корпуса конструкции

Когда все комплектующие подготовлены, можно приступать к сборке корпуса, на котором будет держаться вся конструкция.

Понадобятся следующие материалы:

  • листы фанеры, вырезанные по размеру панелей;
  • плиты ДВП;
  • деревянные рейки, из которых будут изготовлены бортики;
  • материалы для крепежа: саморезы, уголки, подходящий клеевой состав;
  • оргстекло;
  • краска и пропитки, чтобы облагородить внешний вид готовой конструкции и защитить ее от гниения.

В первую очередь готовят основание – к фанере приклеивают невысокие бортики. Они не должны закрывать панели, поэтому стоит выбрать рейки около 2 см. Чтобы бортики не отклеились, их дополнительно закрепляют саморезами и уголками.

Верхнюю крышку изготавливают из оргстекла, а деревянные детали конструкции покрывают антисептическими пропитками для защиты от гниения и красят. Оттенок краски должен гармонировать с цветом крыши

Низ основания и бортики сверлят в нескольких местах, чтобы обеспечить вентиляцию. Крышку нельзя сверлить, т.к. элементы конструкции могут подмокнуть. Для крепления панелей лучше выбрать плиты ДВП, поскольку они не проводят ток. При желании ДВП можно заменить другим материалом.

Этап 2: установка и крепление элементов

Солнечные элементы следует равномерно разложить на подложке «изнаночной» стороной и припаять проводники. Для этого нужно будет разметить места пайки. Чтобы не испортить все модули, лучше сначала последовательно соединить только два элемента.

Если все в порядке, так же припаивают остальные модули. В результате на подложке должна появиться аккуратная цепочка соединенных элементов.

После сборки конструкции ее следует проверить на работоспособность. Если она функциональна, то ее можно уже крепить шурупами к каркасу. На готовую панель ставят блокировочный диод. Его задача – предотвратить разрядку аккумулятора

Когда все модули будут соединены, их можно перевернуть для закрепления на панели. В качестве клеевого состава можно использовать эпоксидную смолу или силиконовый герметик. Желательно не намазывать края модулей, чтобы конструкции не сломались в случае деформации каркаса. Достаточно прочно приклеить элементы по центру.

Этап 3: особенности крепления крышки

После сборки батареи на каркасе ее закрывают крышкой из оргстекла, еще раз проверяют и фиксируют. Важно, чтобы клеевой состав полностью просох до установки крышки, иначе он продолжит испаряться и оставит мутные следы на оргстекле.

На выходной кабель устанавливают двухконтактный разъем. Он нужен для подсоединения контроллера. Остается еще раз проверить работу системы и исправить недочеты, если они будут обнаружены.

Этап 4: установка готовой системы

Батареи устанавливают на земле, на стенах или крыше. Это зависит от пожеланий самого владельца здания. Главное, чтобы система была расположена с южной стороны здания и ее работе ничто не мешало.

Если конструкцию планируется крепить на скате кровли, нужно убедиться, что поверхность выдержит дополнительную нагрузку. Систему устанавливают так, чтобы она располагалась под углом 30-40° к крыше, и намертво закрепляют.

Солнечные панели, особенно тонкопленочные, подвержены деформациям под воздействием ветра или давлением снега. Нужно позаботиться о надежной ветрозащите и установить приспособления, задерживающие или рассекающие снег, который сползает с крыши

Отличное решение – крепление системы к металлической рамной конструкции из толстого профиля. Минимальное сечение – 25*25 мм, а при большой площади конструкции лучше выбрать более прочный профиль. Перед каждой такой рамой устанавливают снегозадержатель или оборудуют кронштейны снегорассекателями.

На нашем сайте есть блок статей, посвященных сборке, монтажу и подключению солнечных батарей, советуем ознакомиться:

Выводы и полезное видео по теме

Описаний бывает недостаточно, чтобы полностью разобраться в особенностях сборки и монтажа солнечных панелей. К тому же существуют различные способы крепления, а «народные умельцы» совершенствуют навыки и постоянно изобретают новые пути решения старых задач.

Мы предлагаем видеоинструкции и советы опытных мастеров, чтобы вам было проще понять процесс сборки гелиосистем. Выберите те рекомендации, которые лучше всего соответствуют вашим планам и пожеланиям.

Где купить комплектующие и как собрать систему, описано в видеоролике ниже:

Полное пошаговое описание процесса сборки:

Оригинальный подход к сборке солнечных батарей, советы специалиста:

Инструкция по сборке солнечной электростанции для дома:

Альтернативная энергетика – это действительно актуально. Если вы решили разобраться в способах получения энергии без углеводородов, можете гордиться тем, что заботитесь не только о себе, но и о планете в целом.

Простая солнечная батарея поможет вам обеспечить себя «зеленым» электричеством и сбережет наш общий дом. Собрать систему несложно, главное – захотеть и сделать.

Имеете опыт в изготовлении солнечной батареи? Пожалуйста, поделитесь информацией с нашими читателями, предложите свой метод сборки гелиосистемы. Оставлять комментарии и добавлять фотографии самоделок можно в форме, расположенной ниже.

Как самостоятельно установить солнечные панели на крыше — 6 этапов


  1. Вступление
  2. Основные узлы системы крепления солнечных панелей к кровле
  3. Как крепить солнечные панели на крыше?
  4. Расчет количества комплектующих для установки солнечных батарей
  5. Выбор метизов
  6. Монтаж солнечных панелей на крыше

Вступление


Установка солнечных батарей очень важный процесс. При строительстве домашней солнечной электростанции, в первую очередь все собственники стараются использовать крышу. И это вполне понятно, ведь так панели не занимают место во дворе, а используют уже застроенное пространство. Кроме того, такой метод крепления солнечных панелей менее затратен и в денежном плане и быстрее по срокам выполнения. Конечно, читатель может не согласиться с необходимостью такого решения, ведь станцию в 30 кВт не поместить на кровле – площадь, необходимая для такой СЕС порядка 180 м2. Однако, при строительстве максимально возможной по мощности СЕС для домохозяйств в Украине, возможна частичная установка солнечных панелей на кровле, а частичная на отдельной конструкции. При этом, конечно же, стоит учитывать и другие нюансы, такие как правильное подключение ФЕМ к инвертору и оптимальная нагрузка на МРРТ трэкер инвертора. К тому же, многие устанавливают станции малых мощностей, например, 10 кВт фотомодулей займут на кровле около 60 м2, и такой площадью многие уже могут располагать. А возможно, вам нужно установить совсем небольшую станцию на несколько солнечных панелей для автономного питания какого-то отдельного устройства. В этой статье мы рассмотрим основные способы крепления солнечных панелей к кровлям разного типа (покрытия) и элементы системы креплений, которые для этого необходимы. Сразу нужно заметить, что практически для всех типов кровель, принципы крепления для солнечных панелей на них одинаковые и система креплений состоит из одних и тех же узлов, будь то шифер, профнастил, металлочерепица или битумная черепица.


Основные узлы системы крепления солнечных панелей к кровле

Перед разбором конкретного примера, давайте ознакомимся с основными узлами системы крепления солнечных панелей и разберемся с их назначением.


Условные изображения

  1. Монтажный профиль SPL-1 или SPL-4
  2. Кронштейн (точка крепления системы к кровле)
  3. Торцевые прижимы
  4. Межпанельные прижимы
  5. Солнечная панель (фотомодуль)

Основой для системы крепления является монтажный профиль (1), который укладывается под ФЕМ – к нему уже крепятся сами панели с помощью межпанельных и торцевых прижимов, а профиль крепиться к кровле с помощью узлов кронштейнов.

Мы производим два вида профиля, который используется для крышных станций – SPL-1 и SPL-4, они отличаются прочностью, весом и стоимостью. Принцип использования и фиксации на них элементов профиля не отличаются.


Алюминиевые профиля для установки солнечных панелей SPL-1 и SPL-4

Назначением профиля является создание плоскости для монтажа солнечных панелей, каждый ряд панелей, монтируется на два ряда профиля. Профили несут на себе всю нагрузку – вес самих фотомодулей, ветровую и снеговую нагрузку (сезонно)
При помощи кронштейнов с двусторонними винт-шурупами (2) (еще их называют двусторонними шпильками) профиль крепиться к кровле. При этом, одна сторона винт-шурупа имеет винтовую резьбу для вкручивания ее в дерево, а вторая – метрическую резьбу, на которой крепиться сам кронштейн (алюминиевый) с помощью двух гаек. Герметичность отверстия, через которое винт-шуруп проходит покрытие кровли и вкручивается в балки герметизируется специальной шайбой-прокладкой из EPDM уплотнителя. Данный уплотнитель устойчив к ультрафиолету и перепадам температуры.


Алюминиевый кронштейн с двусторонним винт-шурупом

Кронштейны и сами винт-шурупы могут быть разных размеров, но схемы их соединения друг с другом, с профилем и с кровлей не отличаются.


Разные модели винт-шурупов и кронштейнов

Торцевые прижимы (3), как понятно с их названия служат для крепления панели с торца, то есть с одной стороны от себя и устанавливаются в начале и конце каждого ряда. Торцевые прижимы могут отличаться по типоразмеру, зависимо от толщины солнечной панели.

Торцевой прижим

Важный крепеж для солнечных панелей – межпанельные прижимы (4) устанавливаются между каждыми двумя панелями и прижимают сразу 2 панели к профилю, по обе стороны от себя. Существует несколько видов межпанельных прижимов, но все они подходят к солнечным панелям разной толщины – зависимо от толщины ФЕМ, подбирается нужный по длине болт для крепления межпанельного прижима.


Плоский межпанельный прижим установленный между двумя солнечными панелямиРазные модели межпанельных прижимов

Все детали и узлы крепятся к монтажному профилю с помощью стандартных болтов М8 DIN933 разной длинны, зависимо от детали и выбирается длинна болта. Болты вставляются головкой в пазы на профиле, которые идут по всей его длине. Болты можно двигать по всей длине профиля, но они не проворачиваются в пазах при закручивании гаек, поскольку ширина паза составляет 13,5 мм, а ширина головки болта 13 мм.

При необходимости можно удлинить профиль, используются соединители профилей, которые тоже крепятся на профилях, с помощью стандартных болтов.


Болты в пазах профиля SPL-1Узлы системы креплений солнечных панелей на профиле SPL-1 в сборе

Как крепить солнечные панели на крыше?

Первый и важный этап – подготовка к установке солнечных панелей на крыше.

После того, как Вы уже определились с выбором самих солнечных панелей, необходимо предварительно (перед их покупкой, естественно) произвести точные замеры кровли и нарисовать схему расположения фотомодулей на ней. Для этого нужно понимать габаритные размеры ФЕМ и их толщину. Большинство солнечных панелей, имеют “стандартные” размеры – ширину 992 или 996 мм, длину 1640мм или 1960 мм (зависимо от формата 60 или 72 села) и толщину 35 или 40 мм. Бывают и другие размеры – их методы установки, по сути, не отличаются от стандартных. Но, нужно понимать, что некоторые детали системы креплений, такие как, например, торцевые прижимы, отличаются друг от друга по размеру. Поэтому рассчитывать систему креплений важно только, если есть понимание всех размеров солнечных панелей и самой кровли. Итак, для примера выберем панели, с размером 1640*996*35 мм.

 Например, у нас есть кровля, с размерами 10 на 6 метров, которая укрыта профнастилом (металочерепицей), панели будем устанавливать в книжной ориентации.


Пример размеров кровли для установки солнечны панелей

В первом приближении, понятно, что если солнечная панель имеет ширину 996 мм, то на кровлю шириной в 10 метров поместиться таких панелей 10 штук в одном ряду (10/0,996=10,04). Что бы точно это понимать, нужно еще учитывать ширину межпанельных и торцевых прижимов, которые также занимают некоторое расстояние на кровле. Например, торцевой прижим занимает длину 20 мм, а самый простой плоский межпанельный прижим занимает 15 мм между панелями.

В ряду из 10-ти солнечных панелей с каждого края будет торцевой прижим 20 мм и 9 шт межпанельных прижимов по 15 мм. Итого общая длинна профиля, необходимая для установки системы равна 20мм*2 (торцевые прижимы по краям) плюс 15мм*9 (межпанельные прижимы) и плюс общая длинна, которую занимают ФЕМ в ряду 10*996мм = 10 135 мм. Длинна всей системы крепления с деталями и фотомодулями на 135 мм больше, чем ширина самой кровли, то есть панели могут выступать с каждой стороны равномерно на 67,5мм или выступать, с одной стороны на 135мм. Такой выступ сбоку не значителен и на свое усмотрение вы можете решить, допустимо для вас это или нет, просто с эстетической точки зрения.

В этом расчете мы определились, что всё-таки будем устанавливать 10 солнечных панелей в ряду.


Расположение одного ряда солнечных панелей на кровле

Теперь, нужно определить, сколько можно установить рядов ФЕМ на этой кровле.

               Делим длину (плоскости) кровли на длину фотомодудя 6м/1,64м=3,65. То есть, 3 ряда поместятся на кровлю целиком, а один ряд только частично. Давайте разберем, возможно ли такой ряд закрепить на кровле.

               Что бы фотомодуль был надежно закреплен на поверхности и нагрузка на него была распределена равномерно, мы используем 2 профиля, а эти 2 профиля, соответственно, должны быть равномерно распределены под поверхностью самой солнечной панели. Тоесть каждый из 2-х профилей, должен находиться от края солнечной панели на расстоянии 1/4 длинны фотомодуля или максимально близко к этому значению, как показано на схеме ниже.


Для каждого фотомодуля производители дают инструкцию по монтажу, где это расстояние указывается точно, и задается в каких-то пределах, близких к значанию 1/4 длинны солнечной панели. Но такой метод расчета, как приведен в этой статье, может быть применен для всех фотомодулей, независимо от производителя и модели и является, вполне логичным.

Примечание! Если неправильно установить профиля под солнечной панелью, то зимой, под снежным покровом фотомодули могут деформироваться. Визуально, это может быть не заметно, однако такие временные деформации приводят к микротрещинам в самих ячейках ФЕМ, а следовательно – к потере мощности и снижению генерации.

Располагая этой информацией, мы можем определить, можно ли разместить на этой кровле 4 ряда ФЕМ так, чтобы один ряд частично с кровли свисал.

3 ряда фотомодулей, которые полностью помещаются на кровле, займут расстояние по высоте 1640*3=4920 мм. Останется еще свободных 1080 мм. Эти 1080 мм могут быть заняты солнечной панелью, а еще 560 мм солнечной панели будут, при таком расположении свисать. 560 мм больше, чем 1/4 фотомодуля, высотой 1640 мм (1/4 которого равна 410мм). Внимательный читатель, может заметить, что можно же сделать такой вынос панели не только в нижней части, а и в верхней, что бы и верхний и нижний ряды выходили за пределы кровли одинаково по 560мм/2=280, и это частично верно. Однако, мы настойчиво не рекомендуем этого делать самостоятельно, поскольку в таком случае верхний ряд панелей будет поддаваться постоянному воздействию ветровых нагрузок. Это может привести к излишнему шуму, панель будет постоянно поддавать циклическим механическим нагрузкам, что в конечном итоге тоже, может повлиять на ее генерацию в будущем.


Значит, мы можем на нашей кровле, разместить только 3 ряда по 10 солнечных панелей, как показано на схеме ниже.


Размещение солнечных панелей на кровле

В случае, если остается свободное пространство, можно смещать весь массив фотомодулей вверх или вниз, как вы посчитаете нужным, это уже вопрос эстетический. Можно  изменить схему установки фотомодулей на альбомную и возможно, так получиться поместить больше панелей на этой же кровле. Так же, можно основную массу солнечных панелей разместить как принято изначально –  в книжном расположении, а один ряд добавить внизу в альбомной ориентации.

Для простоты расчета в примере примем схему, где будет установлено только 3 ряда по 10 солнечных панелей, как на последней схеме.


Расчет количества комплектующих для установки солнечных батарей на кровле

Расчет основных узлов

Когда схема установки уже известна, мы можем перейти к точному расчету количества всех комплектующих системы креплений. Ранее мы определили, что на один ряд панелей вместе с прижимами общая длинна равна 10 135 мм. Однако, это расстояние без запаса, который однозначно нужен, для удобства монтажа. Для такого ряда панелей мы рекомендуем использовать профиль, общей длинной 10 330 мм, при этом запас будет 195 мм на один ряд профиля, это всего на 2% больше расчетной длинны, что занимают ФЕМ и прижимы, однако значительно добавляет удобства в монтаже. Наши профиля имеют длину 6,2 метра, что меньше той, которая нам нужна. Однако, есть возможность соединять несколько профилей по длинне в один ряд с помощью специальных соединителей профиля.

В этом случае чтобы достичь нужной длинны, можно использовать 2 профиля длинной 6,2 метра и 4,13 метра, сумма которых равна 20,66 м (2 ряда по10,33 м) и два комплекта соединителя профиля (по одному в ряду). Или, для удобства транспортировки можно использовать профиля короче, например, четыре по 3,1 метра и два 4,13 метра. Для троих профилей в ряд понадобиться уже 2 комплекта соединителей.

В примере, остановимся на использовании 3-х профилей (3,1+3,1+4,13) соединённых последовательно, общей длинной 10,33 метра. Зная, что под каждый ряд панелей нам нужно два ряда профиля определяем сколько профилей нужно для установки одного ряд фотомодулей. А именно – 4 профиля по 3,1 метра и 2 профиля по 4,13 метра, к тому же нужны еще 4 комплекта соединителя.

               В нашей схеме есть 3 одинаковых ряда солнечных панелей, следовательно, на все ряды вместе, нужно в три раза больше профиля – 12 штук по 3,1 метра, 6 штук по 4,13 метра и 12 комплектов соединителей.


Размещение профилей и соединителями под фотомодулями

Количество прижимов посчитать тоже не сложно. Прижимы устанавливаются на каждый ряд профиля – в 2 ряда на каждый ряд солнечных панелей. Исходя из того, что под каждый ряд панелей используется два ряда профиля, каждый из которых должен и начинаться, и заканчиваться торцевым прижимом (не зависимо от длины ряда) – на один ряд панелей нужно 4 торцевых прижима. Межпанельных прижимов будет в одном ряду профиля меньше на 1, чем количество панелей, значит в примере их будет 9 штук*2=18 штук на ряд солнечных панелей. Итого, нам нужно 12 торцевых прижимов и 54 межпанельных для этой системы (для всех трех рядов). Дополним нашу схему прижимами.


Размещение торцевых и межпанельных прижимов, профилей, соединителей

Так же, нужно определить количество точек крепления к кровле – кронштейны с двусторонними винт-шурупами, о которых мы говорили в начале статьи. Их количество и последовательность установки очень важна и зависит от многих факторов. При расчете количества точек крепления нужно обратить внимание на:

  • длину профиля;
  • прочность профиля;
  • шаг стропил.

Параллельно с этим расчетом, мы уточняем, какой именно профиль, SPL-1 или SPL-4 использовать для данной системы.

            Шаг стропил на этом этапе расчета является одним из основных факторов. Он обычно находится в пределах 0,6-1,2 метра. Дело в том, что именно к стропилам нужно крепить двусторонние винт-шурупы, т.к. они сделаны из массивных брусков (балок) и являются несущими элементами кровли, а для обрешетки используются менее прочные доски – к обрешетке крепится уже сам материал покрытия кровли.

            Мы не будем здесь обсуждать, как рассчитать систему крепления на прочность, ведь эти расчеты достаточно сложные и уже произведены нами, чтобы привести выбор профилей и точек крепления к простой схеме.

            Для фотомодулей, как в нашем примере, на 60 СЕЛЛ, если шаг стропил до 1,5 метра – используется профиль SPL-1.

            Для простоты примера, примем в расчете шаг стропил равен одному метру.  Ранее мы посчитали, что длинна профиля будет равна 10,33 метра. Значит, мы можем поставить точки крепления через каждый метр и с каждой стороны конструкции профиля по 16,5 сантиметров (это оставшиеся 0,33 метра) будут выступать от крайних точек крепления. Всего в одном ряду профиля мы установим 11 точек крепления. Добавим на нашу схему размещение точек крепления.


Точки крепления к кровле, торцевых и межпанельных прижимов, профилей, соединителей

В сумме, под один ряд профиля нам нужно будет 11 точек крепления, а на один ряд панелей – 22. На три одинаковых ряда нам нужно таких точек 66.


Выбор метизов

В наших системах креплений используются только метизы из нержавеющей стали марки А2 и мы настоятельно не рекомендуюем использвать более дешевые метизы из черной стали или оцинкованные. Сейчас, расчетные сроки окупаемости СЕС от 4 лет и более, а расчетные сроки службы фотомодулей от 20 и до 50 лет. Следовательно, и система креплений, должна служить весь срок эксплуатации СЕС, а черный метал со временем окисляется и соединения становятся неразборными, это не говоря уже эстетической составляющей.


Коррозия черного метала

После того, как мы определили количество и расположение всех узлов (профиля, прижимов торцевых и межпанельных, кронштейнов), нужно выбрать метизы для их крепления на системе.

Для удобства мы собрали эту информацию в отдельной таблице-инструкции применения метиз к разным узлам, с ней вы можете ознакомиться здесь. Из этой таблицы мы берем данные для расчета в примере.

Для торцевых прижимов все просто – независимо от того, какой прижим используется 35 или 40мм (и не зависимо от профиля, SPL-1 или SPL-4), болт нужен один по типоразмеру – М8*20 DIN933, а так же одна гайка М8 DIN6923 (гайка с фланцем).

Для плоских межпанельных прижимов, которые мы выбрали в качестве примера, с панелью толщиной 35 мм используется болт М8*50 DIN933.

Для крепления одного соединителя на профиле нужно по 4 штуки болтов М8*16 DIN933 и гаек М8 DIN6923.

Для крепления каждого кронштейна (не зависимо от модели кронштейна) к профилю нужен один болт М8*16 DIN933 и одна гайка М8 DIN6923. Так же, важно правильно определить размер винт-шурупа для кронштейна, во многом он зависит от типа покрытия кровли. Винт шуруп входит своей винтовой частью в стропило (балку), а часть с метрической резьбой проходит сквозь покрытие кровли и часть ее была над ней – это необходимо, что бы мы могли к ней закрепить сам кронштейн, с помощью двух гаек. Это видно на приложенном фото, где используется винт-шуруп М10*200 и алюминиевый уголок К3.


Крепление шпильки к стропилу с использованием кронштейна К3

Выбор шпильки, как было уже сказано, зависит от типа покрытия, а точнее от высоты волны. Например, у профнастила или металочерепици высота волны варьируется в диапазоне 2-4 см в большинстве случаев и к ним подойдут шпильки М8*140 мм, М8*160мм. А у шифера высота волны уже 5-7 см и к ним нужна шпилька не короче, чем 200мм. Но, та-же шпилька М10*200 может тоже использоваться и для профнастила и металочерепици – главное, что ее длинна не меньше, чем нужно для прохождения всех слоев кровли.

Примечание! Важно поднять фотомодули над плоскостью кровли на 7-12 см (не меньше, больше можно). Это обеспечит пространство под солнечными панелями для вентиляции. Это необходимое условие правильного монтажа, т.к. любой фотомодуль, не зависимо от производителя греется при работе, что снижает его КПД. На сколько снизиться производительность конкретной модели ФЕМ, можно понять, узнав его температурный коэффициент (Pmax Temperature Coefficient). Этот показатель отображает, на сколько снижается КПД фотомодуля в процентах при повышении его температуры на 1 °С. Интересно, что указанная номинальная мощность ФЕМ является действительной при определенных параметрах температуры, обычно это 20 °С или 25°С – точно это можно узнать в технической спецификации фотомодуля (data sheet).

            Шпилька М10*200 является практически универсальной для всех типов покрытий. Хотя, иногда ее использование может быть не оправдано денежными затратами, если стропила расположены часто и, например, высота покрытия не большая. А для крыш, например, с битумной черепицей можно обойтись вообще без нее.

В данном примере будем использовать шпильку М10*200. Для каждой шпильки нужен один EPDM уплотнитель, 3 гайки DIN6923 М10 – одна гайка прижимает уплотнитель, а между двумя закрепляется кронштейн. Теперь, все детали определены, что бы систематизировать полученный расчет – приводим полный список в таблице ниже.

Наименование К-во
Торцевые прижимы с метизами
1 Торцевой прижим 35мм 12
2 Болт М8*20 DIN 933 А2 12
3 Гайка M8 DIN 6923 А2 12
Межпанельные прижимы с метизами
4 Межпанельный прижим плоский 54
5 Болт М8*50 DIN 933 А2 54
6 Гайка M8 DIN 6923 А2 54
Точки крепления (кронштейны) с метизами
7 Кронштейн 9342 М10 66
8 Болт М8*16 DIN 933 А2 66
9 Гайка M8 DIN 6923 А2 66
10 Шпилька двусторонняя (винт-шуруп) М10*200 А2 66
11 EPDM уплотнитель М10 66
12 Гайка M10 DIN 6923 А2 198
Профиль
13 Профиль алюминиевый SPL-1 3,1метра 12
14 Профиль алюминиевый SPL-1 4,133 метра 6
Соединители профиля с метизами
15 Соединитель профиля SPL-1 12
16 Болт М8*16 DIN 933 А2 48
17 Гайка M8 DIN 6923 А2 48

Этот список поможет понять с помощью каких элементов можно выполнить крепление солнечных панелей на крыше своими руками.


Как выполнить монтаж солнечных панелей на крыше?

При установке одной-двух панелей на крыше, конечно можно выполнить монтаж самому. Но стоит помнить, что вес одного фотомодуля в среднем, порядка 20 кг, и довольно сложно одному человеку его зафиксировать. Поэтому, мы рекомендуем выполнять монтаж минимум вдвоем. Идеально, если монтажная бригада будет состоять из троих человек, что бы двое могли выполнять работу на крыше, а один был внизу и мог помогать подавать фотомодули, инструменты и т.д..

            Монтаж солнечных панелей стоит начинать с разметки кровли. Точно определите, где находятся стропила, отметьте точки, на которых будут устанавливаться винт-шурупы. Все точки креплений, предназначены для крепления одного профиля, должны быть расположены строго на одной линии – что бы профиль был в итоге установлен ровно по прямой линии. Для этого можно использовать леску или нить, натянув ее между двумя крайними точками. Только после того, как отмечены все точки на одной кровле, можно сверлить отверстия в покрытии под шпильки. Размер отверстия должен быть несколько больше, чем сама шпилька, что бы она в него входила свободно – для шпильки М10 – 11 мм, для шпильки М8 – 9мм. Так же стоит просверлить отверстие в стропиле, куда будет вкручиваться сама шпильку. Хотя она и имеет винтовую резьбу, которую можно вкрутить в дерево без отверстия, все же стоит его проделать, так как без него есть риск, что при вкручивании стропило может расколоться. Так же, так проще задать направление для шпильки, чтобы вкрутить ее в стропило перпендикулярно.

После этого можно вкручивать шпильки поочередно в отверстия, с помощью рожкового или накидного ключа на 7 мм (для шпилек М10*200) или используя 2 гайки, зажатые между собой на шпильке. Предварительно стоит одеть на шпильку EPDM шайбу и наживить гайку, которая будете ее фиксировать. EPDM шайбу можно одеть и после, через верх шпильки, но это не так удобно, т.к. нижняя часть, которая вкручивается в балку (стропило), имеет меньший диаметр, чем верхняя.

Параллельно со сверлением отверстий, нужно на монтажный профиль, который еще не поднят на кровлю прикрепить все детали, которые будут на нем располагаться – торцевые и межпанельные прижимы, кронштейны.  При этом стоит эти детали на профиле расположить примерно на местах, где они будут располагаться, но не зажимать их гайками полностью. Так сделать намного проще, чем потом уже на крыше одевать все детали с метизами на профиль.

Примечание! Важно помнить о технике безопасности в первую очередь! При выполнении работ на крыше нужно сделать себе страховку, привязав себя веревкой к чему-то на кровле, что сможет выдержать ваш вес. Если на крыше себя зафиксировать не к чему – можно перекинуть веревку через конек и привязать ее к дереву, металлическому забору, столбику, к чему угодно, что способно выдержать вас, если вы сорветесь.

Начинайте поднимать профиль на кровлю по одному. Наденьте первый кронштейн на шпильку, наживите гайку, но не закручивайте и так далее. Когда уже будут одеты все кронштейны на свои шпильки – можно начинать их фиксировать. Если, например, на кровле есть впадина или неровность, то вы всегда можете отрегулировать высоту установки профиля, относительно кровли, что бы в итоге получилась ровная плоскость для установки ФЕМ.

Примечание! Для хорошей работы ФЕМ, необходимо, что бы все солнечные панели, подключенные к одному МРРТ входу на инверторе находились в одной плоскости. Чем “идеальней” будет построена плоскость – тем выше будет КПД всей системы.

Это можно сделать, двигая профиль по пазу кронштейна и изменяя высоту установки самого кронштейна на шпильке (поэтому и хорошо, когда ее длинна выбрана с запасом). Как видно из фото ниже, на одной и той же кровле кронштейн находится на разной высоте, относительно кромки плоскости металлопрофиля – это связано с тем, что одна шпилька установлена на верху волны профнастила, а другая внизу.


Установленный кронштейн на кровле из металлочерепици

После того, как отрегулированы профиля по высоте – можно затягивать гайки, на которых закреплены кронштейны и направляющие профиля на них.  После этого можно приступать к установке самих фотомодулей на плоскость из профилей, которую мы только что создали.


Система крепления в сборе без фотомодулей

Когда система креплений надежно уже зафиксирована на кровле, можно приступать к укладке фотомодулей. Начинать стоит с торцевых прижимов, важно первый фотомодуль выставить ровно, т.к. он задает направление всему ряду панелей. Закрепите фотомодуль на двух торцевых прижимах, и укладывайте рядом второй, сразу же фиксируя первый и второй фотомодуль межпанельными прижимами. Следите за тем, чтобы при фиксации прижимов, рамки фотомодулей полностью прижимались плоскостью прижима и упирались в ограничители на прижиме – так панель будет надежно закреплена и расстояние между всеми панелями будет одинаковое. Панель, которая держится только на 2-х прижимах, стоит придерживать, пока она не будет надежно зафиксирована всеми четырьмя прижимами. Заканчивается ряд так же торцевым прижимом.

Примечание! При монтаже систем фотомодуйлей, состоящих из двух и более рядов, стоит начинать монтаж с верхнего ряда и сразу расключать фотомодули проводами между собой по мере монтажа, иначе второй ряд может перекрывать доступ к проводам на первом ряду. Это избавит вас от необходимости после закрепления фотомодулей подниматься по ним вверх для расключения – это не безопасно как для вас, так и для самих солнечных панелей. Продумайте схему подключения ФЕМ до начала монтажа.

               Мы надеемся, что эта статья оказалась для вас полезной и мы смогли раскрыть в ней основные нюансы установки солнечных панелей на кровле своими руками. Но, мы понимаем, что каждый объект индивидуален и у вас точно появятся другие вопросы и задачи, на которые мы с радостью ответим – обращайтесь!

Так же, в нашем арсенале есть не только системы для монтажа на кровлю параллельно, как в приведенном примере, а и другие:

Так же, по этой теме вы можете более детально ознакомиться с установкой деталей в наших инструкциях:

государственных стимулов для использования солнечной энергии: скидки, налоговые льготы и др.

Типы стимулов для использования солнечной энергии

Солнечные стимулы бывают разных форм. Вот несколько распространенных программ:

Налоговые льготы

Часть затрат на ваш проект может быть вычтена из вашего налогового обязательства, уменьшая сумму налогов, которые вы платите при подаче заявления. В дополнение к федеральному ИТЦ, доступному для всех американцев, в некоторых штатах есть свои собственные налоговые льготы на солнечную энергию.

Скидки

Частичное возмещение, возвращаемое владельцу после покупки системы.Как правило, это включает покупку у продавца солнечной энергии, а затем подачу заявки на скидку в коммунальную компанию, местное правительство или другую организацию, выполняющую программу скидок.

Ссуды под низкий процент

Ссуды по ставкам ниже рыночных для проектов в области возобновляемых источников энергии. Эти ссуды предлагаются по сниженной процентной ставке, чтобы побудить людей вкладывать средства в энергоэффективные улучшения своего дома.

Льгота по налогу на имущество

В некоторых штатах солнечные системы освобождены от налога на имущество.Дом оценивается так, как будто в нем не установлена ​​солнечная система, что снижает налоговое бремя домовладельца.

SREC

В государствах-участниках домовладельцы получают кредиты на вырабатываемую ими солнечную энергию, которые называются SREC (сертификаты солнечной возобновляемой энергии). Затем они могут продать эти кредиты коммунальным компаниям через местный рынок.

Коммунальные предприятия покупают SREC, чтобы соответствовать своим Стандартам портфеля возобновляемых источников энергии (RPS), нормативным актам, которые определяют, какая часть электроэнергии поставщика коммунальных услуг поступает из возобновляемых источников.Если они сами не производят достаточно возобновляемой энергии, они могут покупать SREC у независимых производителей, чтобы удовлетворить свою квоту на солнечную энергию.

SREC может стоить от 5 до 450 долларов в зависимости от спроса и предложения на местном рынке, поэтому ценность этого стимула может сильно колебаться в зависимости от того, где вы живете.

Стимулы, основанные на результатах (PBI)

Стимулы, основанные на результатах (PBI), — это поощрение, предусматривающее выплату фиксированной ставки за каждый кВтч произведенной солнечной энергии.PBI регулируются вашим соглашением об измерении нетто с вашей коммунальной компанией.

Комплекты солнечных панелей | Панели солнечных батарей для дома своими руками

Главная »Комплекты солнечных панелей

Преимущества солнечных батарей на крыше

  • Нет необходимости в дополнительном пространстве. Ваша крыша — это фундамент.

  • Экономичный с меньшим количеством деталей и меньшими трудностями при работе и настройке.

  • Легче установить и легче получить разрешение.

На что следует обратить внимание

  • Ограничения на крышу могут ограничить размер и эффективность вашей солнечной системы.

  • Техническое обслуживание, устранение неисправностей или будущая замена панелей могут оказаться сложной задачей для людей с крутой или скользкой крышей.

Преимущества наземных солнечных батарей

  • Гибкая установка. Если у вас достаточно земли, подверженной воздействию солнечного света, вы можете установить большую систему, чтобы получить максимальную экономию

  • Максимальная мощность. Полная оптимизация энергетического потенциала, особенно для крыш, выходящих на юг

  • Экономично. Нет необходимости переделывать крышу, плюс упрощается обслуживание

На что следует обратить внимание

  • Требуется больше запчастей и недвижимости, в том числе прочный грунтовый фундамент для удержания панелей и креплений

  • Требуется больше труда и настройки

  • Более длительный и дорогостоящий процесс утверждения разрешения

Микроинвертор, оптимизатор PV или струнный инвертор?

Инвертор преобразует постоянный ток (постоянный ток) в переменный (переменный ток) для выработки энергии, которая питает ваш дом.

Микроинверторы

За каждой солнечной панелью устанавливаются микроинверторы

для создания отдельных энергоблоков. Это позволяет легко расширить в будущем. Микроинверторы также лучше всего подходят для объектов с затенением, поскольку отдельные солнечные панели оптимизированы для максимальной эффективности.

Изучите комплекты солнечных панелей с микроинверторами

Оптимизаторы мощности

Оптимизаторы мощности (PV)

также индивидуально прикреплены к каждой панели.Но вместо того, чтобы преобразовывать постоянный ток в переменный, они оптимизируют электроэнергию постоянного тока перед отправкой ее в центральный инвертор. Оптимизаторы фотоэлектрических систем идеально подходят для сложных систем , например, когда панели должны быть обращены в разные стороны или располагаться под разными углами.

Изучите комплекты оптимизаторов SolarEdge PV

Инверторы струн

Для комплектов для наземного монтажа у вас также есть возможность использовать струнный инвертор, когда солнечные панели «соединяются» вместе и подключаются к центральному инвертору. Инверторы струн экономичны и подходят для домов без проблем с затемнением .Обратите внимание, что струнный инвертор не будет работать эффективно, если какая-либо из ваших солнечных панелей выйдет из строя или снизится мощность.

Исследуйте комплекты солнечных панелей с инверторными струнами

Наши комплекты солнечных панелей одобрены DIY-er

★★★★★

Отличный сервис, знающие люди!

Они рассчитали мою фотоэлектрическую систему именно так, как я хотел! Достаточно фотоэлектрического производства, чтобы иметь возможность использовать мой центральный кондиционер в течение лета и заряжать два электромобиля и все еще…

Алексей М.

★★★★★

Одно из моих лучших вложений!

Приятно видеть, что счета за электричество снизились на 2/3 с тех пор, как пять месяцев назад были установлены мои солнечные батареи. Зима позади. Я смотрю …

. Мэриан К.

★★★★★

Приятный опыт!

Я позвонил на GoGreenSolar.com, чтобы спросить об их продуктах, и они смогли быстро ответить на все мои вопросы.Затем я заказал нужный мне товар, и он прибыл в …

. Пэтти С.
  • Сэкономьте тысячи долларов

    При установке комплектов солнечных панелей для дома своими руками вы можете сэкономить тысячи долларов и избежать хлопот, связанных с работой с дорогостоящими профессиональными установщиками.

  • Получите полный контроль

    Вы также получите полный контроль над своим проектом по солнечной батарее.Настройте солнечную систему как можно скорее, чтобы сократить или полностью исключить ежемесячные счета за электроэнергию.

  • Гарантия одобрения разрешения

    Установить солнечные панели своими руками не так сложно, как кажется. Если вы выберете комплекты солнечных панелей для самостоятельной сборки от GoGreenSolar, вы также получите гарантию утверждения разрешения и сквозную поддержку по установке по телефону или электронной почте. Мы будем сопровождать вас на каждом этапе пути, чтобы убедиться, что вы правильно установите комплект солнечных батарей с первого раза.

Кому следует покупать комплекты солнечных батарей своими руками?

Наши комплекты солнечных панелей идеально подходят для:

  • Домашние мастера, которым нравится заниматься благоустройством дома
  • Собственники-застройщики, работающие с проверенным подрядчиком
  • Строители, желающие снизить затраты на установку солнечных батарей
  • Подрядчики по ремонту, электрике или другие специализированные услуги
  • Государственные или корпоративные организации, которым нужна солнечная энергия для своих объектов.

Не знаете, какой комплект солнечных батарей вам нужен? Спросите у солнечного эксперта

Солнечный калькулятор

Сколько стоят солнечные панели? Воспользуйтесь нашим простым калькулятором солнечных батарей, чтобы быстро рассчитать, сколько солнечных панелей вам понадобится для вашего дома.

Размер моей солнечной системы

Бесплатная планировка солнечной крыши

Наши инженеры используют современное программное обеспечение для проведения анализа фотоэлектрических модулей и бесплатного проектирования схемы солнечных батарей на вашей крыше, включенной в наше бесплатное предложение.

Получите мой бесплатный макет

Начало работы


с солнечной батареей

Мы поможем вам разобраться в ваших потребностях в солнечной энергии!

Заполните форму для бесплатного предложения солнечных панелей, которое включает индивидуальную схему расположения солнечных панелей с использованием спутниковой технологии и разбивку производства солнечной энергии, федеральный налоговый кредит и компенсацию за энергию.

Используйте стрелки влево / вправо для навигации по слайд-шоу или смахивайте влево / вправо при использовании мобильного устройства

Плюсы, минусы и 6-ступенчатое руководство по экономии затрат

Есть много причин, по которым люди выбирают солнечную энергию.Некоторые хотят перейти на чистую и возобновляемую энергию. Другим нравится идея уменьшить свою зависимость от электросети.

Но главная причина перехода на солнечную энергию — это экономия денег. Опрос Pew о солнечной энергии показал, что 96% людей, которые установили или будут устанавливать солнечную батарею, делают это, чтобы сэкономить деньги на счетах за электричество — больше, чем какая-либо другая причина.

Теперь вполне возможно увидеть большую экономию, используя профессиональную солнечную компанию — в конце концов, именно так большинство людей выбирают солнечную энергию.Но если вы хотите максимально снизить свои первоначальные затраты, вы можете подумать об установке своими руками (DIY). В конце концов, дешевле делать что-то самостоятельно, чем нанимать кого-то, кто сделает это за вас!

Так каковы плюсы и минусы солнечной установки своими руками? И как его завершить?

Я отвечу на эти вопросы, рассмотрев все основные преимущества и недостатки самостоятельной установки солнечных панелей, а затем разделю процесс проектирования и установки на шесть простых шагов.

Узнайте о своей экономии, получив индивидуальную смету для вашего дома

Каковы плюсы и минусы солнечных панелей своими руками?

Хотя это дешевле, чем использование солнечной энергии в профессиональной солнечной компании, солнечная энергия «сделай сам» по-прежнему является большим и дорогостоящим обязательством. Вы захотите выяснить, подходит ли вам установка солнечных панелей своими руками.

Чтобы помочь вам решить, стоит ли вам делать солнечную батарею своими руками, вот список возможных плюсов и минусов:

Таблица: Плюсы и минусы солнечных панелей своими руками
Плюсы Минусы
Экономия средств Много времени и усилий
Удовлетворение своими руками Риск повреждения крыши и утечки
Физическая опасность
Невозможность требовать льготы
Отсутствие поддержки в связи с неисправностями или претензиями по гарантии

Pro: экономия

Установка солнечных батарей своими руками может сэкономить домовладельцам тысячи долларов на первоначальных затратах на установку.

Средняя стоимость установки солнечных панелей профессиональной солнечной компанией составляет около 2,85 долларов США за ватт по состоянию на май 2021 года. Для типичной системы солнечных панелей мощностью 5 кВт (5000 Вт) это составляет 14000 долларов США.

С другой стороны, комплект солнечных панелей DIY мощностью 5 кВт стоит от 1,00 до 1,50 доллара за ватт. Предполагая, что вы выполняете всю работу самостоятельно (то есть без подрядчиков для выполнения какой-либо из задач), общая стоимость солнечного проекта DIY мощностью 5 кВт составляет от 5000 до 7500 долларов.

Это дает потенциальную экономию в размере 6500–9000 долларов при выборе DIY вместо профессиональной солнечной установки.

Цифры выше являются средними. Существует множество переменных, которые могут изменить эти числа за вас, например, размер системы и то, имеете ли вы право на получение налоговой льготы за солнечную энергию (в размере 26% от стоимости солнечной системы в 2021 году).

Pro: удовлетворение своими руками

Если вы любите браться за большие и сложные проекты своими руками, то солнечная установка может быть именно тем, что вам нужно.

Вам придется использовать множество различных навыков, таких как умение согласовывать муниципальные процессы, финансовое планирование, владение электроинструментами, электромонтажные работы и даже налоговый учет.

И есть много этапов установки солнечной энергии — исследование, планирование, покупка, получение разрешений, установка, электромонтаж и мониторинг.

Это проект, который займет у вас какое-то время, и если вам удастся завершить его самостоятельно, вы обязательно почувствуете гордость за свои достижения.

Давайте теперь посмотрим на минусы.

Падения представляют собой реальную опасность при установке солнечных панелей своими руками. Источник изображения: Twitter

Против: много времени и усилий

Самостоятельная установка солнечной батареи может быть полезным, но только в том случае, если вы активно ищете серьезную задачу для самостоятельного изготовления.

Если, однако, ваш прошлый опыт работы с проектами «сделай сам» ограничивается сборкой скандинавской плоской мебели, возможно, вам стоит воздержаться от использования солнечной энергии. Это не только требует большого планирования и организационных навыков, но и требует очень много времени: от концепции до ввода в эксплуатацию солнечная установка DIY обычно занимает от одного до четырех месяцев .

Con: Риск повреждения крыши или утечки

Это, пожалуй, самый большой финансовый риск, когда речь идет о солнечной установке своими руками.

Если у вас нет плоской крыши, ваша солнечная установка потребует сверления большого количества отверстий в крыше. Сверление в неправильном месте на крыше может привести к повреждению конструкции, а неправильное уплотнение и гидроизоляция могут вызвать протечку крыши и / или проблемы с плесенью.

Еще один фактор, о котором следует помнить, заключается в том, что установка солнечных батарей своими руками может аннулировать гарантию на вашу крышу, поэтому вам придется оплатить счет за любой ремонт, который может потребоваться.

Con: Физическая опасность

Высота и электричество высокого напряжения — два основных риска, которым подвергаются домашние мастера во время установки солнечных батарей.

И физические риски не ограничиваются только установкой. Если в течение 25-летнего срока службы панелей возникнут какие-либо проблемы, вам нужно будет вернуться на крышу, чтобы устранить проблему.

Хуже всего, если вы неправильно подключите проводку, ваша система на крыше может загореться!

Con: Отсутствие поддержки в связи с неисправностями или претензиями по гарантии

В случае неисправности оборудования вы остаетесь наедине с собой.

Конечно, вы все равно можете связаться с производителем напрямую, но может быть сложно доказать претензию по гарантии.Более того, если вы произведете неправильную установку, вы действительно можете аннулировать гарантию.

Con: Невозможность требовать некоторых льгот

Многие штаты предлагают льготы и скидки, которые резко снижают стоимость использования солнечной энергии.

Однако некоторые льготы доступны только тогда, когда установка завершена сертифицированной солнечной компанией. Обязательно проверьте, какие льготы и скидки доступны там, где вы живете.

Руководство по установке: 6 шагов для солнечных панелей своими руками

Давайте теперь погрузимся в 6 шагов, необходимых для того, чтобы ваш проект DIY-панели солнечных батарей был от замысла до завершения.

1. Сделайте план своими руками и спроектируйте свою систему

Это самый сложный шаг во всем процессе самостоятельной работы, особенно если у вас нет опыта работы с энергетическими системами.

A. Определите свои цели

Что вы хотите от своей системы? Финансовая экономия? Резервное питание? Независимость от сети?

Цель, к которой вы стремитесь, определит наиболее подходящий для вас тип системы, степень сложности установки и стоимость проекта.

B. Выберите правильный тип солнечной системы

Следующее решение — выбрать правильный тип солнечной энергосистемы, соответствующий вашей цели.

Все типы систем имеют много общих черт: все они включают солнечные панели, инверторы, крепления и проводку.

Однако есть некоторые важные отличия, которые могут повлиять на стоимость и сложность проекта. Вот краткое изложение каждого.

  • Система солнечных панелей с привязкой к сетке : Этот вид солнечной установки, в которой сетка используется в качестве батареи за счет чистых измерений.Сетевые солнечные системы требуют меньше оборудования, чем другие типы систем, и, следовательно, имеют самые низкие начальные затраты. Недостатком этих систем является отсутствие резервного питания.
  • Гибридная система солнечных панелей : Гибридная система включает в себя решение для хранения аккумуляторов при сохранении подключения к сети. Гибридные системы дороже, чем привязанные к сети, но они предлагают дополнительные функции, такие как резервное питание во время сбоя сети и арбитраж времени использования.
  • Автономная солнечная система : Автономные солнечные системы работают независимо от сети.Поскольку нет сети, к которой можно было бы прибегать, солнечной системе требуется много панелей и большой аккумулятор для удовлетворения потребностей дома в электроэнергии 24 часа в сутки, 7 дней в неделю, 365 дней в году — даже зимой и / или в течение длительных периодов пасмурной погоды. Это самый дорогой тип системы.
C. Ознакомьтесь с правилами и положениями, касающимися солнечной энергии

Существует множество правил, регулирующих солнечные установки. Они могут сильно различаться в разных штатах и ​​даже в разных юрисдикциях.

Имейте в виду, что в некоторых штатах солнечная система не разрешается подключать к сети, если установка не была выполнена лицензированным подрядчиком.Если это тот случай, когда вы живете, вы не сможете установить самодельную электрическую или гибридную солнечную систему.

Если дом разрешен в месте вашего проживания, то вам, вероятно, потребуется разрешение на строительство и разрешение на коммунальные услуги, прежде чем вы начнете установку. Обычно это включает в себя осмотр на месте инженером-строителем или лицензированным электриком.

Позже, когда установка будет завершена, вам нужно будет пройти еще один раунд проверок, прежде чем ваша система сможет быть активирована и подключена к сети.

D. Проектирование системы

Это одна из самых сложных частей процесса изготовления солнечных батарей своими руками. Вы хотите, чтобы ваша система учитывала все следующие факторы:

  • Ваши потребности в энергии
  • Климат и количество солнечных часов в месяц
  • Ориентация солнечной панели
  • Уголок для солнечной панели
  • Естественное падение КПД
  • Конверсионные потери
  • Оттенок
  • Расширяемость
  • Размер аккумулятора и зарядка (для гибридных и автономных систем)

Наш калькулятор солнечных батарей учитывает все эти факторы, чтобы показать вам общую производительность системы за каждый месяц года.Он также рекомендует размер системы для вашего конкретного дома и даже показывает, какую часть крыши вы должны использовать для максимального воздействия солнечного света. Попробуйте, введя свой почтовый индекс ниже.

Рассчитайте размер системы, необходимый для компенсации 100% потребления электроэнергии

Если вы добавляете батареи для гибридной или автономной системы, вам необходимо правильно подобрать размер батареи.

Вам также понадобится составить электрическую схему. Они являются обязательной частью ваших заявок на получение разрешения и будут служить в качестве образца при физической установке панелей.

E. Сделайте математику

Теперь, когда у вас готов проект системы, пришло время работать с числами, то есть вашими предполагаемыми затратами и экономией за 25-летний срок службы панелей.

Определите свои затраты с помощью онлайн-поиска солнечного оборудования. Самый простой способ сделать это — узнать цену на полный комплект для самостоятельной сборки солнечных батарей, который соответствует вашему желаемому размеру системы.

Затем вы хотите подсчитать экономию на счетах за коммунальные услуги. Первым шагом является расчет годовой производительности вашей системы (см. Цифры по местоположению здесь).Умножьте это на стоимость электричества в том месте, где вы живете, и вы получите показатель избежания затрат на коммунальные услуги.

Имея на руках данные о стоимости и экономии, вы можете рассчитать рентабельность своего проекта солнечных панелей, сделанного своими руками.

Вот простая формула: предотвращенные расходы на коммунальные услуги (т. Е. Экономия на счетах за электроэнергию) — стоимость солнечного оборудования = ваша общая финансовая экономия.

Теперь вы можете решить, стоит ли самостоятельный солнечный проект с финансовой точки зрения .

2.Начать процесс выдачи разрешений

Вы готовы испачкать руки и установить солнечные батареи! Но подождите — помните те надоедливые правила и нормы, которые мы упоминали в Шаге 1? Нам нужно будет просмотреть их, прежде чем мы начнем какую-либо работу.

Начните с перечисления всех разрешительных процессов, требуемых государством, вашим коммунальным предприятием и вашим органом юрисдикции (AHJ). Вам, вероятно, нужно будет подать заявление на получение разрешения на строительство и коммунальные услуги, прежде чем начинать какие-либо работы. Это часто будет включать осмотр либо электриком, либо инженером-строителем, либо обоими.

Обязательно соблюдайте все требования, чтобы ваша установка соответствовала кодексу и соответствовала закону.

3. Выберите поставщика и купите оборудование

Вот краткий список всего оборудования, которое вам понадобится для установки солнечных батарей:

  • Солнечные панели
  • Солнечный инвертор
  • Монтажно-стеллажное оборудование
  • Электромонтажные работы и общие электрические материалы
  • Аккумуляторная система (для гибридных и автономных систем)
  • Контроллер заряда (требуется для некоторых аккумуляторных систем)

Проще всего найти полный комплект солнечных батарей своими руками, который включает в себя все необходимое оборудование.В противном случае вам предстоит сложная задача составить короткий список отдельных компонентов, а затем выяснить, какие части могут работать вместе.

Когда вы сравниваете наборы, мы рекомендуем вам проверять обзоры продуктов на SolarReviews, чтобы убедиться, что вы покупаете товары у известных брендов.

Что касается поставщика, выберите того, который предлагает длительную гарантию и отличную послепродажную поддержку. Фактически, я бы отдал приоритет обоим этим факторам, а не цене — вы будете часто связываться с поставщиком для технической поддержки, а также, возможно, для гарантийной поддержки.

Подробнее : Сравните и купите лучшие комплекты солнечных панелей

4. Установить систему солнечных батарей

На этом этапе вы должны были успешно подать заявку на получение всех необходимых разрешений и согласований и принять поставку вашего солнечного оборудования. Пришло время установить панели!

Фактические особенности установки будут зависеть от того, какой тип системы и оборудование вы выбрали.

Процесс, который я описываю ниже, предназначен для сетевой системы, в которой используются микроинверторы для преобразования энергии постоянного (DC) в переменный (AC).

Задача 1: Установить стеллажи и монтаж для солнечных панелей

Используйте меловую линию, чтобы измерить и разметить, где именно на вашей крыше будет установлена ​​стеллажная система.

Затем найдите твердые части крыши, в которых можно просверлить болты с растяжкой. Вам следует подумать об использовании искателя шпилек с датчиком переменного тока, чтобы убедиться, что вы не просверливаете линию электропередачи.

Перед ввинчиванием стопорных болтов заделайте отверстия и установите гидроизоляцию для создания водонепроницаемого уплотнения.Когда все болты будут готовы, вы можете установить L-образные ножки, а затем закрепить на них направляющие.

Метод, который я описал здесь, предназначен для системы с креплением на крышу. Если ваша крыша не подходит для установки, вы можете вместо этого рассмотреть возможность крепления на земле.

Задача 2: Подключить микроинверторы

По микроинверторам. Это маленькие коробки, которые будут модулировать вывод каждой панели. Вы прикрепите их к рельсам с помощью прилагаемых болтов. Из каждой коробки выходят положительный и отрицательный провод, которые вы соедините вместе, чтобы сформировать последовательное соединение для каждого массива.

Микроинверторы, прикрепленные к рейке. Позже каждая солнечная панель будет подключена к одной перед установкой. Источник изображения: Enphase

Задача 3: Подключить заземляющий провод

Подключите медный провод соответствующего калибра к рельсам в качестве заземления. Это важная мера предосторожности, которая поможет устранить любые аномалии, вызванные ударом молнии или неисправностью.

Задача 4: Установить распределительную коробку на крыше

Для установки распределительной коробки необходимо просверлить отверстие в крыше.Если у вас несколько солнечных батарей, вы пропустите магистральный кабель от каждой в распределительную коробку. Это позволит вам направлять энергию от солнечных батарей в ваш дом.

Задача 5: Установить солнечные панели

Пришло время перетащить панели на крышу. Каждый модуль имеет размер примерно 65 на 39 дюймов, что может быть неудобным для одного человека, с которым он может справиться самостоятельно. Подумайте о том, чтобы кто-нибудь помог вам с этой частью, особенно если у вас крутая крыша. И не забудьте использовать ремни безопасности, пока находитесь наверху!

Пришло время прикрепить солнечные панели к монтажной рейке.Перед тем, как положить их, приведите в порядок проводку. К каждой солнечной панели прикреплены отрицательный и положительный провод постоянного тока; закрепите их на панели так, чтобы они не касались крыши. Как только провода аккуратно спрятаны, подключите провода к микроинверторам

.

Затем вставьте предусмотренные средние зажимы в перила с каждой стороны солнечной панели, чтобы удерживать ее на месте. Используйте концевые зажимы для солнечных батарей на конце рельса; они удерживают панель на месте, но менее заметны с земли.

Задача 6: Подключение к исходному режиму

Когда солнечные панели готовы, самое время подключить их к дому. Для этого вам потребуется установить:

  • Кабелепровод
  • Распределительная коробка внешняя
  • Коробка аварийного отключения

По трубопроводу будут проходить провода от распределительной коробки на крыше вниз к внешней распределительной коробке. Распределительная коробка, в свою очередь, подключается к аварийному выключателю. Это функция безопасности, которая позволяет быстро отключить вашу собственную систему солнечных батарей, и является обязательной функцией во многих юрисдикциях.

Внешняя распределительная коробка и коробка аварийного отключения должны быть устойчивыми к атмосферным воздействиям и устанавливаться в легко доступном месте и обеспечивать легкое подключение к главной электрической панели дома.

От аварийного выключателя провода проходят к главной электрической панели дома.

Теперь ваша солнечная панель готова, но вам придется перепрыгнуть через еще несколько обручей, прежде чем вы действительно сможете ее включить.

5. Окончательная проверка и подключение к сети

После завершения установки запланируйте осмотр с местным AHJ.Инспектор оценит, соответствует ли система местным постановлениям и соответствует ли дизайн вашим планам.

Система также должна будет пройти электрическую проверку, чтобы убедиться, что она соответствует нормам.

После прохождения проверки вы можете подать заявку на подключение к сети. Утилита либо установит второй счетчик, либо заменит имеющийся на двунаправленный (или сетевой) счетчик. Двунаправленный счетчик может регистрировать экспорт электроэнергии из вашего дома в сеть, чтобы вы могли получать кредиты на счет за электроэнергию.

6. Включите систему

Если ваша система теперь соответствует всем требованиям штата, местного самоуправления и коммунальных предприятий, вы можете ввести ее в эксплуатацию. Проверьте, работает ли ваша солнечная система, запустив приложение для мониторинга солнечной энергии — в наши дни почти каждый инвертор поставляется с таким.

Показывает ли приложение, что система работает должным образом? Если да, то поздравляю! Это была тяжелая работа, но вы, наконец, закончили.

Сделай сам или нет, но солнечная энергия очень выгодна

Если вы прочитали это очень длинное сообщение в блоге, слава богу.Это означает, что вы серьезно относитесь к солнечной энергии — путешествие, которое, я уверен, вы найдете очень полезным. Солнечные панели уменьшат ваши счета за электричество, сократят выбросы углерода и повысят вашу энергетическую независимость.

Если у вас много свободного времени и навыков, чтобы справиться с этим, возможно, вам удастся пойти по пути «сделай сам».

Однако, если солнечная установка своими руками кажется вам больше, чем вы можете справиться, не волнуйтесь: есть много высокопоставленных специалистов по установке солнечных батарей, которые могут сделать эту работу за вас.

Сделай сам или нет, мы рекомендуем вам проверить наш солнечный калькулятор, так как он порекомендует вам систему, которая предлагает 100% компенсацию ваших счетов за коммунальные услуги.

Удачи в солнечном путешествии!

Узнайте, какая система размеров рекомендуется для вашего дома

DIY Solar — Могу ли я установить солнечные панели самостоятельно?

Как сторонники устойчивого образа жизни и солнечной энергии, мы постоянно получаем этот вопрос. Я должен пойти на солнечную батарею? И если вы посмотрите вокруг, солнечные батареи сегодня повсюду.Вы даже можете найти их в Costco вместе с газонокосилкой и пещерой.

Солнечные панели означают свет или тьму для семьи, живущей в Африке, или семьи, живущей вне сети в Техасе или Калифорнии. Но после Covid-19 мы все начали немного думать о планах на случай непредвиденных обстоятельств. Определенно, есть новый импульс к самообеспечению и устойчивости, и мы все приходим к вопросу о солнечных батареях по нашим собственным причинам — даже если мы не хищники деревьев. Некоторые из нас хотят спасти планету, используя бесконечную чистую энергию солнца, другие хотят сэкономить много денег на ежемесячных счетах за электроэнергию и заработать привлекательные 30% скидки с федерального налога.Некоторым просто нужно надежное электричество, чтобы жить без сети.

Перейти на солнечную батарею, начать ферму, сделать все?

Солнечные батареи — прекрасная идея для дома или дачи. И это может увеличить стоимость при перепродаже. Но Могу ли я сам установить солнечные батареи ? Простой ответ: да, в Соединенных Штатах можно, но нет, если вы живете в Австралии. Более важный вопрос, который вам нужно задать себе: Готов ли я рисковать? ? И — планируете ли вы подавать питание в вашу местную энергосистему? Будете ли вы жить в своем доме круглый год — и сколько электроэнергии, по вашему мнению, вам понадобится? Мы создали руководство по использованию солнечных батарей своими руками, чтобы помочь вам в процессе принятия решения на раннем этапе.Прочитав это, стоит обратиться в компанию, которая предлагает солнечный калькулятор, чтобы помочь вам оценить ваши потребности в электроэнергии и сколько будет стоить система с расходами на установку и без них.

Итак, если вы пришли в поисках совета по солнечной энергии, не говоря о киловатт-часах, от которых у вас кружится голова, мы собрали некоторые из основных плюсов и минусов DIY — или самостоятельной установки солнечных батарей . Мы собираемся использовать 2 тематических исследования наших друзей из Канады, которые устанавливали солнечные панели в своих домах и пытались самостоятельно обслуживать эти солнечные системы, и что может случиться, если вы сделаете это в одиночку.Прежде чем приступить к установке одной солнечной панели в своем доме, подумайте о том, чтобы поговорить с местным специалистом, чтобы понять все юридические вопросы и законы о зонировании, прежде чем строить, подключать и подключать.

Будете ли вы жить в своем доме круглый год — и сколько электроэнергии, по вашему мнению, вам понадобится? Солнечные панели можно легко увеличить, добавив больше панелей, по сравнению с чем-то вроде газогенератора, который ограничен средним размером бензобака.

Не у всех домовладельцев одинаковые потребности и семейные ситуации.Некоторым владельцам домов потребуется достаточно энергии для питания нескольких фонарей и зарядки аккумуляторов мобильных телефонов в ночное время. В других домах может быть больше потребностей в электроэнергии, что связано с посудомоечными машинами, телевизорами и холодильниками. Некоторые дома будут заселены круглый год, что помогает циклически разряжать батарею, в то время как другие системы солнечных панелей нужно будет обслуживать особым образом, если дом не используется постоянно. Вы хотите сдавать недвижимость в аренду через VRBO или AirBNB? Сработало бы это, если бы вы единственный человек, который мог управлять солнечной системой?

7 шагов к самостоятельным солнечным панелям
  1. Создайте свою систему с учетом ваших потребностей в энергии
  2. Купите оборудование для солнечной системы: солнечные батареи, инверторы, стойки
  3. Установите физическое крепление для солнечных панелей на крыше или в саду
  4. Подключение солнечных панелей
  5. Установить и подключить солнечный инвертор и аккумулятор
  6. Подключитесь к основной электрической плате
  7. Уведомить местное коммунальное предприятие и запросить PTO (разрешение на включение и подключение к сети — если применимо)

Установка солнечных панелей своими руками — Плюсы

Купите комплект в Интернете и сделайте свой дом солнечным, как настоящий Solarpunk!

Пример из практики: мой друг Р.управляет небольшой системой солнечных батарей для питания света, своего мобильного телефона и аккумулятора ноутбука в Онтарио, Канада. В дом приносят свежую родниковую воду, и она использует компостные туалеты, поэтому для работы насосов не требуется электричество. Когда ее партнер умер, она беспокоилась о сохранении самодельной солнечной системы, которую ее партнер построил и поддерживал на протяжении многих лет. Несколько дней она бегала по дому в поисках источника энергии (отключенный свет, разряжающий батарею?), И ей нужно было немного узнать о батареях у местных друзей.В конце концов, она была очень довольна тем, что могла сама поддерживать систему и полагаться на свои собственные силы.

Может быть, вам нужно немного мощности для вашей смещенной по центру кабины A в лесу? Это Стедсанс в Швеции.

Накопление:

Комплекты солнечных фотоэлектрических (фотоэлектрических) панелей «сделай сам» могут потенциально сэкономить вам значительную сумму денег, так как установка панели стоит от 2000 до 5000 долларов в США, или даже больше, чем 10000 долларов, когда вы работаете с большой солнечной панелью. инсталляции.Это число может сильно различаться в зависимости от того, где вы живете.

Меньше затрат времени:

Комплект для самостоятельной работы на солнечной энергии, который вы можете найти в местном хозяйственном магазине или в Интернете, идеально подходит для людей, у которых есть сезонная собственность, поскольку вы можете купить менее сложную систему и батарею и быстро запустить ее. Просто убедитесь, что на него есть гарантия.

Вы становитесь самодостаточным:

Установка солнечной системы может вызвать у вас чувство гордости, и когда что-то пойдет не так, вы сможете узнать, что работает и как это исправить.Ваши навыки можно продать или подарить другим людям в вашем сообществе, а когда у вас появятся дети, вы также можете передать им этот важный жизненный навык.

Положите их на свой сортир!

Хотите унитаз с питанием от солнца? Какая-то мощность в старом сарае или сарае для инструментов? Если вы устанавливаете панели самостоятельно, у вас будет больше свободы выбора необычных мест. Может быть, на крыше дома на колесах? Ваша лодка? Solarpunk заселил свой курятник?

Установка солнечных панелей своими руками — Минусы

Пример из практики: Мой друг Финн купил самодельную солнечную энергетическую систему за 20 000 долларов, чтобы привести в действие свой старый автономный домик, который он купил в лесу в Канаде.Другого источника энергии не было, и ему нужно было электричество для водяных насосов, фонарей, небольших приборов. Финн решил, что он может сам установить, запустить и обслуживать солнечную систему. Это сработало в первое лето, когда они с женой были в домике. После зимы, проведенной вдали от дома, Финн понял, что до зимы он неправильно переключил батареи, и вся его система сгорела и нуждалась в замене. Это был болезненный урок. И это случилось дважды.

Риск поражения электрическим током, повреждения дома, падения с высоты:

Солнечные панели производят электричество и по этой причине могут подвергнуть вас и вашу собственность опасности из-за неисправности электрических цепей.Большинство систем необходимо устанавливать в качестве крепления на крыше или на земле, и установка их на определенной высоте, необходимой для сбора солнечных лучей, может быть опасной, если вы упадете или что-то упадет на вас. В некоторых странах установка вашей собственной системы является незаконной.

Зная, где установить:

Каждое животное должно собирать как можно больше солнца большую часть года. Если ваше крепление не может вращаться, вам лучше убедиться, что вы знаете, как работают солнечные часы, прежде чем выбирать место для крыши и заднего двора.Вы хотите собирать большую часть солнечных лучей в течение большей части года.

Фотоэлектрические панели более низкого качества:

Если вы покупаете одну из систем на Amazon или в местном Costco, скорее всего, потребительские бренды не так надежны, как системы, приобретаемые компаниями, занимающимися установкой солнечных панелей, которые могут покупать лучше, оптом. Если вы хотите, чтобы ваша система прослужила десятилетие или чуть больше, это решение, вероятно, подойдет. Ожидается, что более надежные системы прослужат до 30 лет.

Необходимо немного разбираться в технике:

Если вы думаете, что AC / DC Current — это рок-группа 70-х, вы можете попросить профессиональную помощь.

У вас повышенная потребность в энергии:

Если у вас высокие или непостоянные потребности в энергии, например, в стиральных машинах, холодильниках или телевизорах, учтите, что повышенные потребности в энергии — особенно зимой — требуют более сложной электрической системы. Подумайте о том, чтобы нанять профессионала, который поможет вам управлять потребностями в хранении данных и правильно циклически заряжать аккумулятор, когда ваши потребности в энергии меняются.

Лимиты на налоговые льготы, зеленые тарифы:

Если вы купите солнечную панель «сделай сам», вы ограничите возможность подключения к ближайшей электросетевой компании.Это означает, что вы не получите налоговых льгот или пассивного дохода, продав неиспользованную электроэнергию обратно энергетической компании. Если это все равно для вас, то можете идти.

Недвижимость на время отпуска:

Мы арендовали дом, который работал на солнечной энергии, и инструкции по его использованию были сложными и неопределенными, потому что это была самодельная система. За кофемашиной на стене было несколько ручек, и мы никогда не были уверены, что они были на правильных настройках.Профессиональные сборки могут дать незнакомым конечным пользователям больше уверенности в том, что они находятся в безопасном и хорошо организованном доме для аренды на AirBNB или VRBO и что они смогут наслаждаться ожидаемым ими комфортом без кондиционирования воздуха — потому что солнечная энергия! В этой связи ваш дом на солнечной энергии может стать отличным фильтром для тех экологических клиентов, к которым вы хотите приехать и остаться в нем.

Оформление документов :

Если вы не используете небольшую систему в уютной хижине в лесу (хорошо на открытой местности в лесу, чтобы поймать солнце!), Вам нужно будет заполнить некоторые документы для местных властей.Компании по производству солнечных панелей, которые делают это ежедневно, могут подавать документы, когда они спят. Вы, наверное, нет. Посмотрите, что это значит для вас и штата, в котором вы планируете установить солнечные батареи.

Оплата труда по завышенным ценам:

Если вы посмотрите на жилую солнечную установку, бригады отправляются в дни строительства. Посмотрите в Интернете и посчитайте. Хотя компании, устанавливающие солнечные батареи, заявляют, что они берут всего 10% за рабочую силу, во многих случаях стоимость рабочей силы устанавливается на уровне стоимости оборудования.Проявите должную осмотрительность. С другой стороны, неплохо создать рабочие места на местах.

Выводы о плюсах и минусах солнечных батарей, сделанных своими руками — должен ли я устанавливать панели самостоятельно?
  • Возможна установка «сделай сам» по гораздо более низкой цене, чем профессиональная установка солнечных панелей.
  • Если вы выберете путь «сделай сам», вам нужно будет многому научиться и подать документы, вероятно,
  • Если вы удобный человек или воображаете себя кем-то, кто хочет им быть, и у вас есть время и энергия, пройдите по маршруту DIY солнечных панелей
  • Если вы ищете хорошее решение для жилого дома, мы рекомендуем вам связаться с местной компанией, производящей солнечные батареи, для получения предложения.Вы будете получать льготные тарифы и налоговые льготы, которые окупят вашу систему примерно через 10-15 лет

Связанные

комментариев

комментариев

6 проектов DIY солнечных панелей, которые вы можете начать сегодня • Thumbwind

Наша коллекция видео, сделанных своими руками, по созданию собственной ветряной турбины вызвала большой интерес. Однако многие люди не хотят, чтобы в их районе была вращающаяся ветряная турбина. Кроме того, стоимость солнечных панелей упала до $ 0.50 / ватт номинальной мощности. В результате солнечная энергия становится привлекательной своей более низкой стоимостью и простотой установки.

Так что, если вы хотите разместить свои собственные солнечные панели на крыше, в каюте или которые являются частью вашего дома на колесах или лодке, эти видео станут отличным информационным ресурсом. Этот тип проекта «сделай сам» — отличный способ узнать что-то новое и снизить счета за электроэнергию. Это также может дать вам душевное спокойствие, чтобы уменьшить влияние перебоев в подаче электроэнергии.

# 1 Проект DIY солнечных панелей для всего дома

Frugal Repair берет на себя установку солнечных панелей во всем доме.Риз шаг за шагом проходит весь процесс с видеоинструкциями о том, как он спроектировал, спроектировал и установил свою солнечную энергетическую систему с использованием металлических каркасных крышных креплений. Это видео включает в себя весь процесс установки; разрешение на строительство, осмотр и испытания. В результате получается профессионально выглядящая установка без счетов за электричество, рентабельность инвестиций 14% и приличный срок окупаемости от пяти до семи лет. Это включает в себя преимущество федерального налогового кредита.

Рис использовал один из изящных инструментов для планирования и определения размеров своего проекта — онлайн-инструмент PVWatts.Этот инструмент оценивает производство энергии и стоимость энергии фотоэлектрических (PV) энергетических систем, подключенных к сети. Вы можете адаптировать результаты к месту вашего солнечного проекта. Кроме того, он позволяет легко оценивать производительность потенциальных фотоэлектрических установок.

# 2 Простая система солнечной энергии для автономной кабины

Это отличный пример супер дешевой системы солнечных панелей для удаленной кабины вне сети в лесу. Первый шаг Дэйва Уиппла — найти детали для проекта, такие как аккумулятор из неиспользуемого фургона Chevy, медный провод из местной свалки и контроллер солнечной энергии от Harbour Freight.

Это прекрасный пример солнечного проекта, который можно реализовать где угодно. Идеально подходит для рыбалки или охоты в лесу. Он достаточно мощный, чтобы заряжать смартфоны, управлять ноутбуками, мелкой бытовой техникой и даже лампой. Это избавляет от необходимости запускать газовый генератор для небольших электрических нужд.

# 3 Комплект DIY солнечных панелей

Will Prose проведет нас через процесс установки предварительно сконфигурированного солнечного комплекта. Это видео с высокими оценками не соответствует реальной солнечной установке.Тем не менее, он показывает правильную последовательность подключения небольшого солнечного комплекта. Это идеальный учебник для новичков, не знакомых с электрическими системами. Благодаря этим знаниям отпадает необходимость в установщиках солнечных батарей.

Этот комплект идеально подходит для жилых автофургонов, лодок, кают и туристов, которым нужна электрическая небольшая бытовая техника, инструменты и радиоприемники. Уилл также предлагает несколько дополнительных советов и информации, например, отслеживание температуры батареи и предотвращение разряда батареи, разряженной до нуля.

# 4 Как определить размер вашей солнечной энергетической системы

Will Prowse расскажет о том, как определить размер вашего проекта солнечной батареи своими руками. Это идеальный учебник по вычислению энергопотребления. Идеально подходит для тех, кто хочет попробовать автономную солнечную установку, чтобы заявить о некоторой независимости от коммунальной компании.

Веб-сайт Mobile Solar Power — хороший ресурс, где можно найти чертежи солнечной системы, рекомендуемые компоненты и инструменты.

# 5 Обзор комплекта солнечных панелей для грузовых перевозок мощностью 100 Вт

Это серия видеороликов, в которых рассматривается комплект солнечных батарей, доступный в Harbour Freight. Магазин инструментов известен своими недорогими инструментами и оборудованием.

Есть много критики в адрес Harbour Freight. Некоторые из них оправданы. Однако это отличный способ изучить солнечные технологии, не тратя много денег. С помощью базового набора для самостоятельного изготовления и солнечного инвертора вы можете создавать бесплатную энергию, не тратя много времени и денег.

# 6 Основные солнечные детали, необходимые для самостоятельной установки автофургона или дома на солнечной батарее

В этом базовом видео рассматриваются все компоненты, необходимые для самостоятельной системы солнечных панелей для дома на колесах или кемпинга.

Это 15-минутное видео дает вам возможность определить и понять фундаментальные принципы солнечного электричества. В нем описываются компоненты для солнечной установки DIY Camper Van с постоянным током.

Take-A-Ways — DIY или комплекты солнечных батарей

В этих видеороликах дается основная информация о том, как самостоятельно установить солнечные панели.Хорошая новость в том, что таких видео намного больше. Многие из них достаточно специфичны для вашей солнечной системы. Единственная отрицательная сторона, которую мы видим, — это воздействие прямых солнечных лучей на ваш проект — например, проблемы с затенением деревьев летом. Следующим шагом будет определение ваших потребностей в энергии и выбор между комплектом солнечных панелей своими руками или созданием собственной солнечной энергетической системы.


Изображения ниже могут содержать партнерские ссылки, при покупке которых мы можем получить комиссию. Дополнительную информацию см. В разделе «Раскрытие информации для аффилированных лиц».

Аренда профессиональной солнечной установки

Если вы не любитель «сделай сам», но интересуетесь, что потребуется, чтобы получить солнечную установку для вашего дома, хижины или коттеджа, у нас есть отношения с All Energy Solar. Они могут провести вас через процесс установки шаг за шагом и даже гарантировать, что вы получите налоговые и поощрительные льготы для вашего проекта. Свяжитесь с All Energy Solar, чтобы назначить звонок сегодня.


Другое прочтение

  • Законопроект, видимо, откатится в Мичиганском DNR, регулирующем возможность коммерческого рыболовства — Законопроект Сената № 251 внесет поправки в Закон о природных ресурсах и охране окружающей среды, чтобы ограничить полномочия DNR издавать приказы о рыболовстве для управления лицензированным государством коммерческим рыболовством.
  • Восстановлен лодочный пандус парка округа Оук-Бич — дорожная комиссия округа Гурон восстановила доступ к лодочному пандусу парка округа Оук-Бич. Это закрывает проблему, когда Дорожная комиссия округа Гурон в одностороннем порядке закрыла пандус и установила бетонные барьеры на береговой линии.
  • Рыбаки штата Индиана побили государственный рекорд по улову сига — Фил Дурац из Честертона, штат Индиана, побил государственный рекорд по улову сига во время ловли на озере Мичиган недалеко от Портиджа 6 марта. Улов Дурац составил 9 единиц.34 фунта, что на 1,65 фунта больше предыдущего рекорда 2019 года.
  • В Мичигане вырастет плата за проезд для снегоходов — Департамент природных ресурсов штата Мичиган заявляет, что плата за разрешение на проезд на снегоходе вырастет в течение следующих пяти лет. Плата за разрешение на проезд снегохода вырастет с 48 до 52 долларов в течение следующего пятилетнего периода (с 1 октября 2021 года по 30 сентября 2026 года).

Поделиться:

Нравится:

Нравится Загрузка …

DIY Solar — Могу ли я установить солнечные панели самостоятельно?

Для того, чтобы сэкономить деньги, проявить свои навыки воина на выходных или насладиться прекрасным достижением создания чего-то своими руками, проекты DIY (сделай сам) могут быть полезным способом провести свободное время.Добавьте к этому видеоуроки практически по всему, что есть в Интернете, и может возникнуть соблазн взяться за проект, который может выходить за рамки нашей зоны комфорта.

И хотя выход за пределы своей зоны комфорта — отличный способ развить свой набор навыков, выполнение узкоспециализированного проекта может быть не очень хорошей идеей — независимо от того, что обещает видео на YouTube.

Возьмем, к примеру, установку вашей собственной солнечной энергетической системы. Хотя этот проект DIY может сэкономить вам немного денег в краткосрочной перспективе, он может быть очень опасным для тех, кто не является квалифицированным специалистом по солнечной энергии.А с потенциальной потерей гарантии на изготовление и установку, это может в конечном итоге обойтись вам дороже в долгосрочной перспективе, чем вы сэкономили в краткосрочной перспективе.

Опасности самодельной солнечной энергии

Установка собственных солнечных панелей может представлять риск для вашей личной безопасности и вашей собственности по двум основным причинам: высота, на которой обычно устанавливаются панели, и тот факт, что вы работаете со сложной электрической системой.

Большинство солнечных систем устанавливаются либо на крыше, либо на земле. Как правило, крепления на крышу менее дороги и требуют меньших трудозатрат на установку, поскольку крыша служит основной несущей конструкцией. С наземными креплениями конструкция должна быть построена. Из-за этого, а также из-за того, что панели для установки на крышу не занимают ценного места во дворе или на ферме, они, как правило, более популярны.

Однако, если вы не работаете с командой обученных, сертифицированных специалистов, обладающих всем опытом и инструментами, необходимыми для безопасной работы, оно того не стоит.

Одна панель может весить от 33 до 50 фунтов. В зависимости от того, насколько велика ваша солнечная система, вы будете перетаскивать довольно много таких на крышу вместе с материалами для стеллажей и проводки. Затем следует установка, которая потребует от вас размещения и установки этих компонентов на приподнятой и, вероятно, наклонной поверхности.

Если вы не подготовлены к этому виду работ и не имеете всех необходимых средств индивидуальной защиты, это само по себе делает установку собственных солнечных панелей плохой идеей.Экономия денег не стоит риска падения.

Другой риск — это электромонтажные работы, которые вам нужно будет выполнить.

Под воздействием солнечного света солнечная панель может производить пару сотен вольт электричества. Этого определенно достаточно, чтобы нанести серьезный вред при случайном или ошибочном прикосновении.

Помимо личного вреда, вы потенциально можете повредить здание, в котором вы установили солнечную систему. Электричество будет проходить по проводам. Если компоненты не были установлены должным образом, система могла потенциально повредить себя или, что еще хуже, вызвать электрический пожар.

Солнечная энергия зарекомендовала себя как чрезвычайно безопасный способ выработки собственного электричества. Подтверждением этого является 630+ ГВт установленной по всему миру солнечной энергии по состоянию на 2020 год. Однако, как и в случае с любой другой электрической системой, ошибки могут иметь серьезные последствия.

Чтобы избежать подобных ошибок, установщики солнечных батарей во всех штатах должны быть сертифицированы и иметь лицензию на установку солнечных батарей. Чтобы убедиться, что вы работаете с командой, которая знает свое дело и правильно установит вашу систему, обязательно ознакомьтесь с их опытом, квалификацией и сертификатами.

Хорошее место для начала — убедиться, что они являются Североамериканским советом сертифицированных специалистов по энергетике (NABCEP). NABCEP является ведущим в стране сертификационным советом для профессионалов в области солнечной энергетики.

Мы составили список советов по выбору компании по установке солнечных батарей, чтобы помочь вам выбрать партнера по установке.

Нормативные препятствия для новых солнечных установок

Получение разрешений, подключение инженерных сетей, заявки на гранты, оформление налоговых льгот, SREC.

Вы не можете просто заказать запчасти, запрыгнуть на крышу и начать установку солнечной системы. Существуют различные препятствия, связанные с оформлением документов, которые вы должны сначала преодолеть. Этот процесс может быть довольно утомительным и трудоемким для мастеров-производителей солнечной энергии.

Прежде всего, это разрешение от местного строительного управления. В нем вам нужно будет предоставить план сайта и рассказать о том, как вы будете устанавливать систему. Это будет включать в себя такие вещи, как крепление панелей к вашей крыше, доказательство того, что ваша крыша может выдержать дополнительный вес солнечной системы, и спецификации компонентов вашей солнечной системы.

Вам также понадобится электрическая схема системы и расчеты, подтверждающие совместимость и безопасность компонентов. Наконец, вам нужно будет показать, как вы планируете подключить систему к электросети.

После получения необходимых разрешений на строительство вам необходимо предоставить сведения о системе в вашу коммунальную компанию, чтобы получить разрешение на подключение вашей солнечной системы к электросети. Наряду с этим вам, вероятно, придется ориентироваться в документах для программы компенсации за солнечную электроэнергию в вашем районе (в большинстве штатов это называется чистым счетчиком).Это обеспечит вам надлежащую компенсацию за любой избыток электроэнергии, производимой вашей солнечной системой и отправляемой в сеть.

Затем идет оформление документов на гранты и другие льготы. Их доступность будет зависеть от региона к региону, как и требования и условия их получения. Ограниченные гранты могут быть конкурентоспособными, как, например, грант USDA REAP, который в случае присуждения может покрыть значительную часть затрат вашей солнечной системы.

Чтобы иметь право на участие, вы должны быть отвечающим требованиям фермерским хозяйством или сельским бизнесом, расположенным в определенных районах страны.Хотя ориентироваться в праве на участие сложно, процесс подачи заявок сложнее, и на самом деле получить этот конкурсный грант сложнее всего. Однако он может покрывать до 25% вашей солнечной системы.

В Paradise Energy наши специализированные авторы грантов добиваются успеха в 80% случаев. Узнайте больше о подаче заявки на грант USDA REAP.

Вам также нужно будет заполнить документы для получения Федерального налогового кредита на инвестиции в солнечную энергетику, который возвращает вам 26% стоимости вашей солнечной системы в 2020 году. Системы предприятий и ферм также могут претендовать на ускоренную амортизацию, что еще больше ускоряет окупаемость солнечной энергии. .

Наконец, если в вашем штате доступны SREC, вам нужно будет заполнить необходимые документы и ориентироваться на рынке SREC. SREC — это кредиты на возобновляемую солнечную энергию, которые владельцы солнечной энергии зарабатывают на каждые 1000 кВт · ч произведенной солнечной энергии. Они могут продавать эти кредиты на открытом рынке, помогая государству достичь своих экологических целей.

Проще говоря, помимо фактической установки вашей солнечной системы необходимо выполнить много работы. Это может быть не только утомительно, но и отнимать много времени.Сотрудничая с профессиональным установщиком, вы можете быть уверены, что они правильно оформят документы.

Домашние работники могут потерять ценные гарантии на солнечное оборудование

Нельзя отрицать, что солнечная энергия может потребовать значительных первоначальных инвестиций. Эти вложения могут окупиться всего за несколько лет, в результате чего большая часть его срока службы от 25 до 30 лет остается, чтобы сэкономить вам значительную сумму денег. Однако гарантии на оборудование, производство и качество изготовления могут обеспечить жизненно важную функцию на протяжении десятилетий срока службы вашей системы.

Компоненты панели солнечных батарей, из которых состоит ваша система, рассчитаны на длительный срок службы. Производители настолько уверены в их прочности, что дают гарантию на свою продукцию до 30 лет. Это означает, что если в соответствии с условиями гарантии с вашей системой что-то пойдет не так, вы получите замену оборудования бесплатно.

Однако эти гарантии применимы только к компонентам, которые были установлены точно так, как предполагал производитель.При установке ваших собственных компонентов одна ошибка может привести к аннулированию 30-летней гарантии на ваши солнечные панели еще до того, как система заработает.

Кроме того, вы потеряете гарантии, предлагаемые вашей компанией по установке солнечных батарей. Хотя они будут отличаться от одной компании к другой, они могут иметь огромную ценность для ваших инвестиций в солнечную энергетику.

В Paradise Energy мы думаем, что это просто неправильно, что вы должны страдать от последствий ошибки, которую мы совершили. Вот почему мы предлагаем нашу гарантию Triple Ten, которая защитит ваши вложения и поможет гарантировать окупаемость вашей системы через десятилетнюю производственную гарантию, десять лет мониторинга системы и десятилетнюю гарантию качества изготовления.

Какая гарантия на продукцию? В предложении вашей солнечной системы ваш установщик предоставит оценку того, сколько электроэнергии ваша солнечная система будет вырабатывать каждый год. Они учтут местные погодные условия и количество солнечного света в вашем районе, чтобы получить как можно более точную оценку.

Однако погода не всегда предсказуема, и эта оценка не всегда будет верной. Имея нашу производственную гарантию, мы будем относиться к нашей оценке как к обещанию. Если ваша система производит меньше электроэнергии, чем мы предполагали, мы выпишем вам чек на разницу.

Если вы решите установить свои собственные солнечные панели, вы потеряете душевное спокойствие, которое предлагают вам эти гарантии.

Установка собственных солнечных панелей не стоит риска или вашего времени

В общем, вы сильно рискуете, когда берете солнечную установку в свои руки: ваша безопасность, безопасность вашего здания и риск потери гарантии на ваше солнечное оборудование.

Вы также будете тратить много времени на оформление документов, разрешений и согласований.

Солнечная энергия требует сложной системы, которую должны устанавливать опытные сертифицированные специалисты по солнечной энергии с надлежащим оборудованием для обеспечения безопасности. Это не только защитит вас, но и сэкономит время, и вы получите инвестиции, подкрепленные надежными гарантиями на десятилетия, сохраняя при этом безопасность своих вложений.

Установка солнечных панелей своими руками — Renogy United States

Установка солнечных панелей может помочь вам снизить долгосрочные затраты на электроэнергию и сократить выбросы углекислого газа.Поэтому неудивительно, что с каждым годом все больше и больше американцев переходят на возобновляемые источники энергии и используют преимущества солнечной энергии. Если вы хотите начать использовать солнечную энергию у себя дома или в автомобиле, первым делом необходимо установить солнечные панели.

Но как вы подойдете к установке солнечных батарей и можете ли вы установить солнечную энергию самостоятельно?

Когда вы только начинаете работать с солнечной энергией, возникает так много вопросов, но один из них нам часто задают: следует ли вам Установка солнечных батарей своими руками или нанять профессионала?

Если вы работаете над автономным жизненным проектом, например, над переоборудованием фургона, вы, вероятно, делаете большую часть работы самостоятельно.Возможна установка солнечных электростанций в микроавтобусах, Дома на колесах, каюты и крошечные домашние солнечные батареи в одиночку.

С выполнением любого проекта своими руками приходит чувство выполненного долга, которое особенно приятно, когда оно имеет долгосрочные преимущества, такие как солнечная энергия. Но, как и любой другой вид электричества, работа с солнечной энергией требует некоторых соображения безопасности.

В этой статье мы расскажем все, что вам нужно знать об установке солнечных панелей, а также о плюсах и минусах самостоятельной установки.

Процесс установки солнечных батарей DIY

Дизайн

Стадия проектирования является неотъемлемой частью процесса, когда вы начинаете работать с солнечной энергией. Этот этап поможет вам определить любые проблемы или препятствия, с которыми вы можете столкнуться при переходе на солнечную энергию. Последнее, что вам следует сделать, это поспешить и купить любой старый комплект для солнечных батарей, не изучив и не спланировав должным образом свою солнечную установку.

Перед установкой солнечных панелей вам необходимо спроектировать и определить размер вашей системы с учетом потребностей в энергии и доступного пространства.Если вы устанавливаете панели на крышу кабины, В фургоне или жилом доме у вас будет ограниченное пространство, которое определяет, сколько солнечных панелей вы можете иметь и сколько энергии вы можете производить.

Вам нужно будет провести исследование на этапе проектирования, чтобы увидеть, есть ли на вашей крыше место для производства необходимой вам энергии. Вы также захотите четко сформулировать свои цели по использованию энергии и убедиться, что вы можете их достичь.

Что вы хотите от своей системы? Вы ищете резервный источник питания, чтобы субсидировать электроэнергию в вашей сети, сэкономить деньги на счетах за электроэнергию или получить полную независимость от сети?

В Погода и количество солнечных часов в вашем районе также являются важными факторами в процессе проектирования.Сколько солнца вы получите, определяет, сколько энергии вы можете произвести. Направление солнца определяет ориентацию вашей солнечной панели, угол и то, какая часть крыши или собственности будет наиболее эффективной.

Вы также должны определить, сколько бытовых приборов и устройств вы планируете использовать и каково их потребление энергии. Реноги Калькулятор солнечных батарей поможет вам определить, сколько энергии вы потребляете, чем сколько вы можете произвести.

Если вы хотите хранить солнечную энергию, вам необходимо добавить батареи или аккумуляторный блок для гибридной или автономной системы.Если вы собираетесь иметь систему хранения, вам понадобится план для хранения батарейки, так что считайте, сколько места у вас есть для банка.

Наконец, вам нужно создать электрическую схему. Эти диаграммы являются обязательной частью заявок на получение разрешения на солнечную энергию и служат в качестве образца при установке ваших панелей.

Ваши конечные цели и доступное пространство определят для вас идеальную систему, насколько сложной будет установка и сколько она будет стоить. Этап проектирования часто является самым сложным этапом всего процесса установки, особенно если у вас нет опыта работы с электричеством или предыдущего опыта работы с энергетическими системами.

Купить

После того, как вы спроектировали свою солнечную установку, пришло время выбрать правильный тип солнечной энергосистемы, соответствующий вашей цели. Существует три типа систем солнечной энергии, и на этапе проектирования будет определено, какая из них лучше всего подходит для ваших целей. Тип солнечной панели, которую вы выберете, определит, какое оборудование вам нужно купить.

Сетевые солнечные панели

Сетка или Сетевая солнечная энергия — самый популярный тип домашних солнечных электростанций.

Домашняя солнечная система, привязанная к электросети, остается подключенной к электросети. Эти системы будут вырабатывать электроэнергию для дома и возвращать излишки энергии в сеть. Коммунальная компания предоставит вам кредит на счет за электроэнергию в размере стоимости любой солнечной энергии, которую они передали в электрическую сеть. Многие штаты предлагают другие финансовые или налоговые льготы за установку такого типа установки.

Гибридная система солнечных панелей

Гибридные солнечные системы вырабатывают солнечную энергию так же, как солнечные системы, связанные с сетью.Однако они также используют специальные гибриды. инверторы и батареи, чтобы вы могли сохранить энергию на потом. Батареи позволяют гибридным системам также работать в качестве резервного источника питания при аварийных отключениях электроэнергии.

Автономная солнечная система

Если вы живете в автономном месте или устанавливаете панели на движущемся транспортном средстве, вам понадобится автономная солнечная система. Автономные солнечные системы не подключены к коммунальной сети. Ваша солнечная система должна быть способна производить всю электроэнергию, необходимую для питания вашего дома.Автономные солнечные системы будут работать с аккумуляторной батареей, которая позволяет накапливать энергию.

Вот краткий список компонентов, которые вам понадобятся для вашей солнечной установки:

  • Солнечные панели
  • Солнечный инвертор
  • Электромонтажные работы и электроснабжение
  • Монтажно-стеллажное оборудование
  • Аккумуляторная система для гибридных и автономных систем
  • Контроллер заряда для некоторых аккумуляторных систем

Часто проще купить комплект, чем исследовать и покупать все эти компоненты по отдельности.Комплекты домашних солнечных панелей могут уменьшить головную боль, связанную с интеграцией солнечных панелей. Renogy предлагает готовые комплекты солнечных панелей, включая стартовые комплекты, комплекты премиум-класса, комплекты для автофургонов, фургонов или морских судов, а также комплекты для дома или кабины.

В комплекты солнечных панелей Renogy входят солнечные панели, контроллер заряда, кабели и монтажное оборудование. Если вы собираетесь отключиться от сети или используете гибридную систему, вам нужно будет приобрести батареи отдельно, чтобы увеличить емкость хранилища.

Установить

После того, как вы получили свое солнечное оборудование и все необходимые разрешения и согласования, пора устанавливать панели.Точный процесс установки будет немного отличаться в зависимости от установки на крыше и на земле, а также автономных, гибридных и привязанных к сети конфигураций. Если вы устанавливаете свою систему с привязкой к сетке самостоятельно, то необходимые шаги:

  • Вы или ваш установщик солнечной энергии должны начать с подготовки вашей крыши и убедиться, что вся черепица или черепица правильно прикреплены.
  • Установите стеллажи и крепления для солнечных панелей на крыше или в саду.
  • Когда стеллажи или монтаж выровнены и прикреплены, поместите солнечные панели на стеллаж.
  • Затем ваш инвертор подключается к солнечным панелям для преобразования энергии постоянного тока (DC) в энергию переменного тока (AC).
  • Заключительный осмотр.
  • Подключитесь к основной электрической плате.
  • C Если возможно, уведомите местную коммунальную службу и запросите разрешение на включение и подключение к сети.

Подключить

Заключительный этап установки солнечных панелей — это окончательный осмотр и подключение к сети.Этот этап необходим только в том случае, если вы устанавливаете сетевую или гибридную систему.

Вы должны запланировать осмотр вашей солнечной установки с местным Орган, имеющий юрисдикцию (AHJ). Инспектор оценит вашу систему, чтобы убедиться, что она соответствует местным постановлениям. Они также проверит, соответствует ли окончательный дизайн вашим планам, поэтому не вносите изменений в свои планы в середине процесса установки.

Затем солнечная система должна будет пройти электрическую проверку, чтобы убедиться, что она соответствует требованиям.После прохождения этих проверок вы можете подать заявку на подключение к электросети.

Ваш поставщик коммунальных услуг установит второй счетчик или заменит существующий счетчик сетевым (или двунаправленным) счетчиком. Счетчик нетто может записывать, сколько энергии ваша собственность экспортирует в сеть, чтобы вы могли получить соответствующее количество кредитов в своем счете за электроэнергию.

Сколько вообще стоит установка солнечных панелей?

Есть два типа типичных установок солнечной системы: крепление на крышу или крепление на земле.Крепления на крышу, как правило, дешевле в установке, поскольку крыша представляет собой готовую конструкцию, поэтому они требуют меньше труда. Однако для наземного монтажа требуется конструкция, к которой вы можете прикрепить свои панели.

Согласно исследованиям EnergySage Solar Marketplace, средняя стоимость установки солнечной энергии составляет 16 860 долларов США. Затраты на рабочую силу на проектирование и установку составят около 10% от общей суммы вашего счета. Эти средние затраты рассчитываются до применения льгот и скидок, что может дать значительную экономию.

Солнечные системы имеют право на несколько скидок, налоговые льготы и льготы в разных штатах. Эти стимулы могут значительно снизить окончательные затраты на установку солнечной энергетической системы.

Помните, что солнечная энергия — это долгосрочное вложение, которое со временем окупается. Стоит заранее потратить деньги на качественное оборудование и установку, чтобы позже увидеть окупаемость инвестиций.

Сделай сам Solar Pros

Независимо от того, выбираете ли вы установку самостоятельно или профессионально, переход на солнечную энергию всегда имеет значительные преимущества как с финансовой точки зрения, так и с точки зрения окружающей среды.Но есть и преимущества, которые дает установка панелей самостоятельно.

Доступнее

Дешевле ли построить собственные солнечные батареи? Да, сделай сам, как правило, более доступный вариант, когда дело доходит до любого проекта ремонта. Самостоятельная установка солнечных батарей сэкономит вам деньги при найме профессионала.

Но помните, это доступнее только в том случае, если вы сделаете это правильно с первого раза и не заплатите профессионалу, чтобы тот исправил вашу некачественную работу.Вы захотите узнать о своих собственных навыках, уровне знаний и способностях, прежде чем пытаться решать Солнечный проект своими руками.

Отлично подходит для небольших проектов

Небольшие автономные солнечные проекты проще установить самостоятельно. Наиболее домашние солнечные комплекты подходят для автономного использования, которое менее регламентировано. Небольшие комплекты солнечных панелей могут стать отличным решением для самостоятельной работы, если вы не пытаетесь обеспечить электроэнергией весь дом. Небольшие мобильные установки, такие как дома на колесах, лодки и даже крошечные домики и каюты, — все это возможности попробовать солнечные установки своими руками.

Маленький Автономный комплект также подходит для питания внешних построек на вашем участке, таких как сарай, сарай для инструментов или наружное освещение. Ваши потребности в электроэнергии для этих вариантов использования будут относительно низкими, поэтому будет достаточно небольшого домашнего солнечного комплекта, а его установка будет проще.

DIY Солнечные Минусы

Неудивительно, что установка солнечной батареи своими руками требует гораздо больше работы от домовладельца, и не все готовы к этой задаче. Если вы не уверены, что готовы взяться за этот проект, спросите себя: 10 вопросов перед тем, как начать.Установка солнечных батарей требует соблюдения нормативных требований и может быть сложной.

Вот некоторые из других недостатков, которые возникают при попытке выполнить установку самостоятельно.

Положения

Существует широкий выбор правила, регулирующие солнечные установки. Эти ограничения могут значительно различаться в зависимости от штата и местной юрисдикции. Правила являются строгими, если вы планируете подключить свою систему к сети. Многие штаты теперь разрешают установку с привязкой к сети или гибридную установку, если ее не выполняет лицензированный подрядчик.

Даже если это разрешено, вам часто потребуются разрешения на строительство и коммунальные услуги, прежде чем начинать свой проект. Для получения разрешения может потребоваться осмотр на месте лицензированным электриком или инженером-строителем.

Даже после того, как вы преодолеете эти препятствия, вам нужно будет пройти еще один раунд проверок. Без выполнения этих проверок ваша система не может быть активирована и подключена к сети.

Нет гарантий

На большинство солнечных батарей есть гарантия.Солнечные системы могут легко прослужить 25-30 лет, поэтому гарантия является важным аргументом при выборе солнечного комплекта или компонентов. Работа своими руками может привести к аннулированию многих гарантий, если у вас нет доказательства установки квалифицированным лицензированным подрядчиком по солнечной или электрической энергии. Гарантии защищают ваши вложения в солнечную энергию.

Нет финансовых стимулов для солнечной энергии

Кроме того, чтобы иметь право на многие В рамках программ финансового стимулирования ваше солнечное оборудование и установки должны быть защищены минимальными гарантиями.Солнечные системы, получающие льготы в рамках различных государственных программ, обычно должны иметь как минимум 10-летнюю гарантию на оборудование.

Сложно и требует опыта

Установка солнечных батарей — это сложная электрическая установка. Стоимость солнечной энергии полностью зависит от материалов и установки. Вам нужно будет понять и выяснить, где именно панели должны быть размещены и наклонены, чтобы оптимизировать энергетические характеристики ваших солнечных панелей. Если все будет сделано неправильно, вы уменьшите способность панели генерировать энергию.

При установке дорогой электрической системы вам нужен кто-то, кто знает, что делает. Если вы установите систему неправильно, вы не получите финансовых вознаграждений и не получите максимальной отдачи от системы, которая будет эффективно работать в будущем. Итак, если у вас нет опыта работы с электричеством, использование профессионала сэкономит вам время и деньги в долгосрочной перспективе.

Установщики солнечных батарей должны пройти тщательную подготовку по вопросам охраны труда и техники безопасности. Этот процесс обучает их безопасной работе на высоте и на крышах, используя стандарты, предотвращающие травмы себя или окружающих.Эти установщики должны использовать утвержденное оборудование для защиты от падения.

Профессионал также поможет вам подать необходимые разрешения и заявки, необходимые для запуска и запуска вашей солнечной энергетической системы. Ваш поставщик коммунальных услуг не позволит вам подключите солнечную систему к сети без согласования с сертифицированным электриком, так что вам все равно придется нанять его на последнем этапе.

Безопасность

Солнечная энергия — это одна из форм электричества, поэтому она связана с теми же проблемами безопасности, что и другие виды электричества.Безопасность должна быть в первую очередь соображением, если вы решите попытаться выполнить установку своими руками. Солнечные системы вырабатывают электричество постоянного тока высокого напряжения, при неправильном обращении с электричеством существует серьезный риск поражения электрическим током, который может привести к смерти.

DIY Солнечные Наконечники

Проведите исследование

Исследования необходимы на этапах проектирования, покупки и установки. Вам нужно будет тщательно изучить тип необходимой вам установки, лучшее солнечное оборудование или комплект, а также правила расположения для установки.Если у вас нет опыта работы с электричеством, вам, вероятно, не следует пытаться установить свою собственную систему солнечных батарей. Но если вы все равно полны решимости взяться за этот проект, обязательно проведите все свое исследование.

Получите несколько предложений от разных установщиков

При любой крупной покупке вам захочется делать покупки по выгодной цене. Электричество — это не то, на чем стоит экономить, но вы все равно можете найти качественную рабочую силу по разумной цене.

Даже если вы подумываете о выполнении работы самостоятельно, стоит получить расценки, чтобы вы могли сделать осознанный выбор.Никогда не помешает сначала сделать ставку и узнать, сколько она будет стоить. Вы можете обнаружить, что экономите не так много, делая это самостоятельно, как думаете. Чтобы рассчитать, сколько вы можете сэкономить, вам нужно знать, сколько будет стоить работа профессионалу.

Стоимость установки может значительно различаться у разных поставщиков. В отчете правительства США говорится, что крупные установщики часто обходятся на 2000-5000 долларов дороже, чем небольшие солнечные компании. Перед принятием окончательного решения часто бывает хорошей идеей получить как минимум три разные цитаты.Если ваши соседи используют солнечные батареи, вы также можете спросить рекомендации.

Заключение

Переход на солнечную энергию — процесс очень выгодный, даже если вы не устанавливаете его самостоятельно. Солнечные батареи сокращают как выбросы углерода, так и счета за электричество. Переход на солнечную энергию дает возможность повысить вашу энергетическую независимость или полностью отказаться от электросети и вести кочевой образ жизни, полный приключений.

Если у вас есть навыки и время, чтобы заняться солнечной установкой своими руками, вся сила в ваших руках.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
