Проводка в квартире своими руками от щитка: схема, замена

Электроэнергия ещё сотню лет назад была роскошью, но сегодня это жизненная необходимость любого человека. Ведь от электроэнергии зависит множество вещей – интернет, освещение, работа бытовой техники, а значит хранение продуктов и приготовление еды. Также на электричестве держатся кондиционеры и системы вентиляции, а нередко и отопление помещений, и множество других, более мелких, но необходимых электроприборов.

Но электроэнергия не берётся в доме просто так. Компании, занимающиеся энергоснабжением, доводят её только до счётчика, а дальше распределять линии по дому должны его хозяева. И здесь как раз и начинаются сложности, потому что без знаний спроектировать проводку в квартире не так просто. Ведь далеко не все знают, из каких частей состоит электрическая сеть, и узнают об автоматических выключателях и контурах заземления только тогда, когда что-то ломается.

В этой статье подробно разбирается пошаговый процесс создания собственной линии проводки от щитка до самой дальней розетки в квартире, чтобы каждый, прочитав его, смог оценить свои силы.

*(Сделать проводку самостоятельно нетрудно, если есть чёткий план)



Когда необходимо менять проводку

Конечно, новая проводка потребуется в только что сделанной квартире, но покупка нового жилья – это не единственная причина, когда стоит задуматься о смене проводки.

Также обратить внимание стоит на то, как сегодня подключены электроприборы в уже имеющейся квартире, в которой электросеть размещалась по установленным ГОСТам. Ведь тогда не было расчёта на то, что совсем скоро появится столько электроприборов, которые будут постоянно использоваться, и им постоянно не будет хватать розеток.

Из-за этого недостатка в доме начинают появляться удлинители и новые линии поверх стен, что не только эстетически неприятно, но и может быть опасно, если подключать много техники сразу. Особенно это касается тех ситуаций, когда используются тройники или даже сразу несколько тройников, подключающихся друг к другу и к одной несчастной розетке. Такие нагромождения – прямая дорога к короткому замыканию и пожару.

*(Появления подобной картины в доме — яркий намёк на то, что проводку пора менять).



Или же может возникнуть иная проблема – алюминиевые провода. Такие, в целях экономии, нередко использовались при строительстве многоэтажек, когда на их возведение несколько лет назад был особый бум. Алюминий неплохо проводит электричество, но у него есть пара серьёзных недостатков:

1. Алюминий слишком мягкий. То есть его очень легко деформировать при внешнем воздействии, он может и вовсе сломаться. А ремонт по тем же причинам произвести непросто, так как не получится нормально поменять только участок.
2. Химические реакции. Когда по алюминию постоянно проходит ток, это провоцирует электрохимические реакции в проводах, которые повышают их хрупкость. И через 15–20 лет, что очень небольшой срок для электропроводки, провода могут стать настолько хрупкими, что в них начинают появляться внезапные обрывы. А если попытаться починить провод и сделать новые скрутки, ничего не получится – провода будут ломаться в руках.
3. Коррозия. Алюминий не настолько устойчив к влажности, как хотелось бы, а потом даже небольшое количество воды приведёт к электрокоррозии. И даже если снаружи провода будут выглядеть целыми, внутри они могут быть уже настолько испорчены, что даже небольшая нагрузка заставит их ломаться или искрить.

*(Чтобы проводка прослужила как можно дольше, лучше выбирать медь, а не алюминий)



Подводя вопрос с алюминием к итогу: если проводка сделана из этого металла, его лучше полностью заменить на медь, которая в разы надёжнее. Конечно, медь, благодаря своим свойствам, стоит дороже. Однако, проводка делается не ежегодно, а раз на несколько десятилетий, поэтому здесь можно не экономить.

Почему нужно менять проводку

Когда приходит понимание, что проводка сделана не так, как хотелось бы или не из того материала, сразу возникает вопрос о том, так ли необходима замена проводки во всей системе. Ведь хочется просто чинить и дорабатывать, а не менять сразу всё, даже несмотря на то, что второй вариант нередко оказывается дешевле первого. И это не все его преимущества.

Чтобы найти ответ на этот вопрос, для начала стоит рассмотреть систему, которая использовалась для проведения проводки в домах раньше и наверняка продолжает работать в большинстве домов и сегодня.

Системы разводки: современные и устаревшие

Начать стоит с заземляющих контуров, которые не считали необходимым атрибутом. Все сети создавались по одной и той же схеме TN-C – при нём рабочий ноль и земля уводились на один провод ещё на раздающей электричество станции. У этого способа есть преимущества:

• Монтировать просто.
• Расход материала значительно уменьшается.

*(По этой схеме можно легко разобраться в том, как работает схема TN-C)



Все розетки опутывались фазовым и нулевым проводами, завязывая их с остальными в узлы. И из-за этого при излишней нагрузке риск короткого замыкания повышался в разы. А также это создавало проблемы для работы УЗО. Из-за большого риска, такая система уже не используется и её рекомендуется заменять чем-то более современным – схемами TN-S или TN-C-S.

Первую чаще всего используют в частных домах, где есть собственное заземление. Но она встречается и в высотных домах, где есть заземляющие шины. И здесь они обязательно должны:

1. Запаиваться с помощью сварки.
2. Идти от заземления снаружи по всем квартирам и подъезду.

Однако, чаще всего в больших домах с множеством квартир встречается всё же TN-C-S схема. В ней заземлённая нейтраль делится на два проводника:

• Нулевой рабочий.
• Нулевой защитный.

Разделение происходит прямо в щитке, который располагается в подъезде.

В обеих системах, и при TN-C-S, и при TN-S, есть значительное отличие от устаревшей TN-C. Здесь для разводки будут применяться три контакта:

1. Нулевой.
2. Фазный.
3. Заземляющий.

И здесь сразу нужно уточнить и указать на тот факт, что если в доме разводка сделана не по плану TN-C-S или TN-S, то современные трёхконтактные розетки устанавливать нельзя. Как и устанавливать самодельные перемычки между заземлением и рабочим нулём прямо на розетке.

Это очень опасно, так как риск получить удар током повышается, как и увеличивается вероятность возникновения пожара.

*(Сравнение схем разводки, на которых лучше заметны их различия)



Как развести проводку правильно

Если вспоминать, как разводка делалась раньше, нельзя также не упомянуть про принцип дозирования нагрузки.

Чтобы понять его, стоит просто посмотреть на щитки в подъездах жилых домов, которые устанавливались до начала 2000-х. В них были только:

1. Электросчётчики.
2. Пробки.

Пара кабелей протягивалась в квартиру, а с них в монтажных коробках создавались отдельные мелкие ветки к розеткам и освещению. Это опять же экономично с финансовой точки зрения, так как материалов уйдёт меньше. Но с практической точки зрения – это не будет работать так хорошо, как хотелось бы.

На каждом сделанном ответвлении были скрутки, что делало систему очень уязвимой. А чтобы починить что-то в одной комнате, нужно было обесточивать всю квартиру.

А если кабель в стене и вовсе обрывался или перегорал, это и вовсе было сравни катастрофе, потому чинить это было крайне сложно.

И всего этого можно избежать, если сделать зонированную разводку. Принцип её создания прост: от квартирного щитка откладываются отдельные линии с подходящими сечениями, которые соответствуют нагрузке в каждом отдельном помещении. К примеру, обычно на кухне нужно больше розеток, чем в спальне, а значит и нагрузка здесь будет больше, и вид розеток — иной.

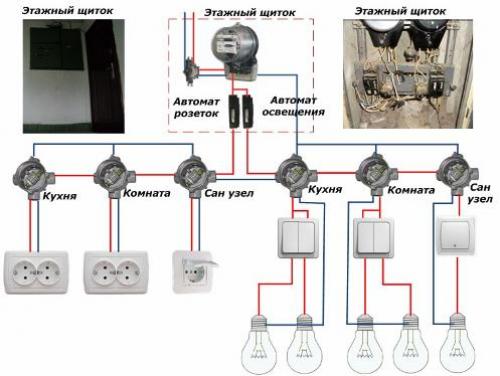

*(На этой схеме наглядно показано, как каждая комната получает свою линию от общего щитка, то есть принцип зонированной разводки)



Конечно, такое метод разводки потребует больше кабелей, но, опять же, проводка делается один раз и на долгий срок, так что на удобстве, которое здесь тесно связано с безопасностью, экономить точно не стоит. Тем более что ремонт и модернизация будут проводиться куда проще.

Планирование домашней электросети

Вне зависимости от того, какие причины были у решения поменять электросеть, первый шаг этого процесса всегда будет один и тот же – составление схемы. Это легко сделать и самостоятельно, главное, следовать шагам, описанным здесь:

1. Подготовить план квартиры. Здесь можно снять копию технического паспорта, но вообще зарисовать примерную схему расположения комнат обычно не так трудно. Правда, лучше всего, конечно, соблюсти масштаб, а не применяться на глаз. Кстати, чертёж можно сделать и на компьютере с помощью специальных инженерных программ (к примеру, CAD). Также стоит обратить внимание, что лучше не просто нарисовать схему, но и вписать точные размеры стен – так будет легче рассчитывать количество кабеля.
2. После того как схема проводки составлена – лучше сделать сразу несколько экземпляров, потому что сделать всё сразу на «чистовик» не получится – переходим к мебели. Нужно учесть то, что уже стоит и что планируется купить. Это же касается и электроники. Также стоит прикинуть, что может появиться в ближайшем будущем. К примеру, подрастающим детям понадобятся компьютеры, приставки, на кухне может появиться посудомоечная машина или больше бытовой техники и т.
   д.

   *(Это лишь малая часть той электроники, которая сегодня нужна каждому)

3. Когда составлен список предметов, которым потребуются розетки, необходимо будет разместить эти предметы по соответствующим местам. Конечно, не каждой вещи нужна своя розетка, но на кухне, к примеру, их стоит предусмотреть побольше – на случай крупного ужина или готовки в 4 руки, к примеру. Так что предметы, которым нужно постоянно подключение и те, что будут устанавливаться по необходимости, должны быть разделены. И не стоит рассчитывать на удлинители. Лучше добавить ещё розетку, чтобы как можно дольше продержаться без подобных устройств.
4. После того как первичная схема собрана, рисуются розетки. Здесь обязательно учитывается, что они не должны прятаться за большой мебелью и желательно располагаться там, где они никогда и ничем не будут заставлены. Розетки не обязательно размещать по отдельности друг от друга, можно делать точки с несколькими розетками и включателями, если это удобно.
5. Перенести розетки на чистую схему и проверить, всё ли устраивает.
6. Чтобы схему понял специалист электрик, желательно воспользоваться таблицей специальных обозначений и сразу отметить, где будут, к примеру, выключатели с одной или двумя клавишами, открытые и закрытые розетки, блоки с розетками и выключателями и т. д. Но это не обязательно, так как обычно специалист по электрике сам может всё распределить и уточнить детали. Если же проводка делается руками хозяев квартиры, обозначения для видов розеток можно использовать любые.
   *(Эта схема хорошо показывает, как нужно расчертить план квартиры, чтобы потом нанести схему проводки)

7. Теперь освещение. Здесь можно дать волю фантазии и сделать схему такой, как всегда хотелось – с единственным источником в центре комнаты, зонированием с помощью нескольких источников света или же просто размещая всё произвольно.
8. Когда источники света размещены, под них подгоняются включатели. Предусмотреть нужно как места размещения (под левшей или правшей), так и количество, а также высоту. Обычно включатели размещаются внутри комнат, но это не обязательно – в ваннах и туалетах, к примеру, включателей и розеток нет из-за влажности.

Теперь появилась чистая схема со всеми розетками, источниками света и включателями под них, а значит можно переходить к планированию прокладки трассы из проводов. Об этом рассказывается подробнее в следующим разделе.

Планирование трассы

Точки, куда подводится электропитание, уже обозначены, осталось проложить пути, по которым энергия будет доходить них. Но перед этим сразу определяется, будет ли сеть открытая или закрытая.

Начать нужно с монтажной коробки, которая в каждой комнате должна быть своя. Обычно коробка находится внутри комнаты, однако, в случае с ванной, её рекомендуют оставлять снаружи, чтобы избежать влияния на контактные соединения высокого уровня влажности.

Монтажные коробки тоже должны оказаться на плане квартиры, их желательно выделить особым символом, чтобы не потерять.

*(Распределительная коробка выглядит так и отмечается на схеме кругом с крестиком)

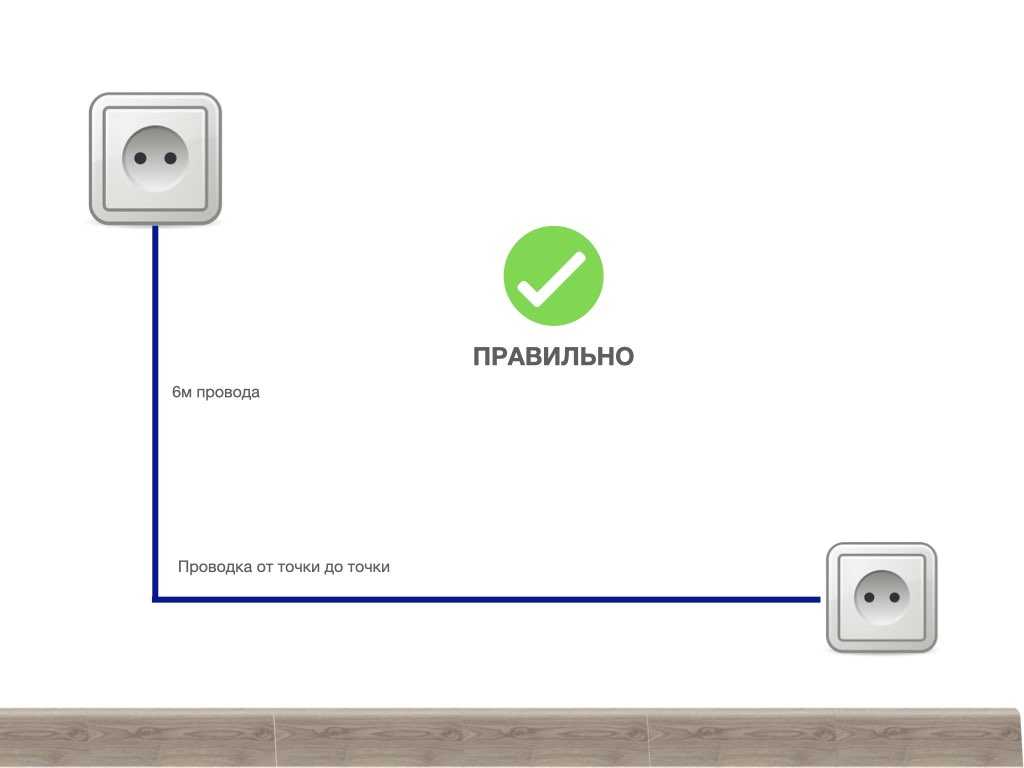

Провода от розеток должны тянуться к распределительным точкам строго параллельно стенам или полу. И наилучшим решением будет подключить ко всем розеткам собственные кабели, а не подключать их последовательно. Иначе самая дальняя будет постоянно с низким напряжением.

Также стоит упомянуть о ситуациях, когда розетки в разных комнатах находятся на одном уровне или, если говорить техническим языком, на одной оси. Такие розетки можно подключать проводами, которые идут из одной коробки и по одной штробе. Можно даже применить для них один и тот же кабель, чтобы сэкономить на материале ещё больше. Но сечение провода должно будет обязательно соответствовать сумме потенциальной нагрузки.

Провода, которые соединяют розетки с монтажной коробкой, лучше выделить одним цветом, а соединяющие включатели и источники света с этой же коробкой – другим.

И можно было бы ограничиться и одним кабелем, который будет питать и светильники, и розетки, но лучше сделать два потока.

Следующим этапом прокладываются кабели от силового распределительно щита к распаечным коробкам. Это также лучше отметить новым цветом.

Теперь понадобится четвёртый цвет для того, чтобы отметить кабели, которые предполагается протянуть к месту расположения приборов, потребляющих ток более высокой мощности. У этих линий должны быть собственные:

Штробы, то есть пути на поверхности стен.

• УЗО.
• Автоматы.

А вот отдельных веток у них быть не должно. И розетки к таким линиям устанавливаются усиленные.

Среди приборов, которым может понадобиться такая устойчивая к большому напряжению система – духовые шкафы и бойлеры, создающие сильную нагрузку.

На схеме останется указать только ещё одну линию, тянущуюся от щита в подъезде. После этого план, по которому будет создаваться проводка, считается завершённым. По нему можно рассчитать количество материала, а также использовать как прямой план при переносе чертежа на реальные стены.

*(Последняя нанесённая линия — зелёная, выходящая за пределы квартиры в подъезд)



Но перед этим нужно закупить провода, а для этого потребуется определить их длину и сечение.

Как вычислить длину кабеля?

По составленной схеме можно сделать примерные расчёты количества кабеля, если учитывались точные размеры комнат. Но их стоит уточнить и перепроверить с помощью переноса схема с бумаги на стены. И такая процедура проводится профессионалами тоже для максимально точного определения размещения всех розеток и включателей, а также соединяющих их кабелей.

Чётких стандартов, на какой высоте от пола и на каком расстоянии от углов должны проходить провода, нет. До недавнего времени в Восточной Европе было принято устанавливать розетки на уровне опущенной руки, а включатели – на уровне глаз, но откуда взялись такие стандарты, сейчас уже сказать трудно.

Сегодня в справочниках по строительству обычно приводится следующая информация:

• Розетки устанавливаются в 30–35 сантиметрах от пола (или в 40–45 см от межэтажного перекрытия). Хотя их можно устанавливать и прямо на плинтусах, тогда розетки должны быть специальными.
• Выключатели – на высоте около 90 см, чтобы можно было пользоваться опущенной рукой, а также было удобно детям.

Важно обратить внимание, что это стандарты для жилых комнат. Для кухни, к примеру, они иные. Большую часть этих комнат занимают столешницы и шкафчики, поэтому розетки нужно будет размещать где-то между ними или вообще внутри – скрытые розеточные блоки в виде книжки или «колонны», поднимающейся при нажатии на крышку, сегодня популярны.

*(Это — ещё не самый сложный вариант распределения розеток и включателей на кухне)



Правила есть и для ванн, в которых розетки и включатели вообще не размещают, и всё выводится за пределы. А если и размещают, то специальные, устойчивые к постоянной влажности и перепадам температур.

Для остальных же помещений правила прокладки проводки просты – линия должна опускаться от розетки или выключателя строго вниз (или вверх, если сеть ведётся под потолком). Никаких лесенок, углов или размещения по диагонали не допускается из-за опасности забыть расположение, а потом напороться на кабели при необходимости сделать отверстие в стене.

А чтобы разобраться, какие стандарты размещения проводки действуют сейчас, стоит изучить эту таблицу и картинку ниже.

Объект	Расстояние от объекта
Окна и двери	Не менее 10 см
Труба отопления	Не меньше 30 см
Трубы с горючими веществами (газ)	Не менее 40 см
Потолок	От 15 см
Натяжной потолок	От 10 см
Угол комнаты	От 10 см
Пол	Не менее 15-20 см

*(Наглядная демонстрация обычных расстояний от разных объектов до электролиний)



Зачем определять сечение?

В первую очередь, если провод будет слишком маленького сечения, то он не сможет выдержать большую нагрузку потребления. Он будет часто нагреваться, что приводит к:

• Ухудшению изоляции.
• Повреждениям контактов на клеммах.

Это повышает риск короткого замыкания в разы.

Также не многие знают, что провода, различающиеся своим сечением, различаются также и ценами. Поэтому расчёт стоит делать и для того, чтобы не переплачивать за материал с избыточными параметрами.

*(Здесь лишь часть существующих сечений проводов, так что выбор наугад будет сложен)



Важно не забыть, что провода ещё и различаются по назначению, но в этом легко разобраться, если знать правильную раскладку цветов. Она предложена в таблице ниже.

Цвет провода	Назначение
Полосатый, жёлто-зелёный	Нулевой защитный проводник (заземление)
Голубой	Нулевой рабочий проводник
Чёрный, красный, коричневый, и все другие цвета, отличные от предыдущих.	Фазные проводники

Как сделать расчёты?

Все линии, которые появились на схеме квартиры, выходят из подъездного щита, распределяющего энергию. И каждая из обозначенных линий внутри имеет два устройства:

1. Автомат с подходящей мощностью.
2. УЗО.

Вдобавок к этому всегда есть общий автомат и общее УЗО. Работа этого оборудования зависит от того, какова будет суммарная нагрузка на ограниченный одной комнатой участок сети. Её как раз и можно посчитать, имея на руках список всей бытовой техники и прочих устройств, которые будут использоваться в квартире.

*(Так описанная схема подключения УЗО и автоматов выглядит наглядно)



Обычно подсчёт происходит по очень простому алгоритму:

1. Берётся средняя мощность потребления из паспорта каждого устройства.
2. Все эти величины складываются, как бы предполагая, что все устройства будут подключены к сети одновременно.

Так получится суммарная максимальная мощность. И если паспортов к какой-то технике нет, то это не проблема – можно использовать среднюю мощность других подобных устройств или поискать необходимые данные в усреднённых таблицах мощностей, вроде той, что предложена ниже.

Электроприбор	Средняя мощность
Тёплый пол	1кВт
Сплит система	2,5 кВТ
Освещение	От 100 до 1000 Вт
Телевизор	150-200 Вт
Утюг	1 кВт
Зарядки от гаджетов	25-50 Вт
Стиральная машина	От 1,5 до 3 кВт
Водонагреватель	От 2,5 до 7 кВт
Посудомоечная машина	2-3 кВт
Ноутбук	80 Вт
Микроволновка	1,5-2 кВт
Принтер	350 Вт
Настольный компьютер	250-750 Вт

Но это ещё не всё. Теперь нужно рассчитать ток нагрузки на участке цепи. Для этого снова понадобится схема, где техника распределена по комнатам.

К примеру, нужно сделать расчёт для детской комнаты, в котором постоянно будут работать:

1. Телевизор – 150 Вт.
2. Тёплый пол – 1 кВт.
3. Ночник – 100 Вт.

Общая мощность на комнату рассчитывается по формуле:

I сум = P сум/U, где I сум – это суммарный ток по комнате, P сум – мощность всех электроприборов при одновременном подключении, а U – обычное напряжение в сети, то есть 220 В.

*(Таблица сечений проводов)



Тогда в обозначенной детской Iсум будет равна 5,7 А. И в условиях того, что сеть не слишком нагружена и не имеет много разветвлений, здесь не требуются дополнительные расчёты. Просто на всякий случай к полученному числу добавляется ещё 5 А, а потом всё округляется. Так получатся 11 А на детскую.

Останется только взять таблицу, предложенную выше, и отыскать подходящее сечение медного кабеля. В примере нагрузка получилась идеально подходящей под сечение 0,5 мм и хватит одного одножильного провода.

Стоит отметить, что для детских комнат нередко покупают специальные розетки, защита на которых не позволит пытливым умам провести первый урок знакомства с электричеством. А если в доме часто бывают маленькие дети, то такие розетки можно установить везде, где до них могут достать юные естествоиспытатели.

*(В детских рекомендуется размещать розетки подобного типа)



Методы прокладки проводки в квартире

Важно сразу оговориться, что следующие варианты будут актуальны только для строений со стенами из бетона или кирпича. Для домов из дерева они не подойдут, поэтому методики не универсальные.

Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки. Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

• Разместить кабели в гофрированных трубах из пластика, если толщина отделки позволит.
• Проложить кабели просто открытыми при наличии у них двойной или тройной изоляции.

Со вторым способом сталкиваются чаще всего, потому что он подходит для таких случаев, когда:

• Штукатурка уже нанесена.
• Её слой не закроет провода и придётся проделывать штробы прямо в стене.

Это более сложный и долгий путь, но чаще всего он оказывается единственным подходящим. Помимо того, что предстоит проделать штробы, провода в них тоже нужно будет тщательно фиксировать – гипсовыми нашлёпками или скобами из пластика.

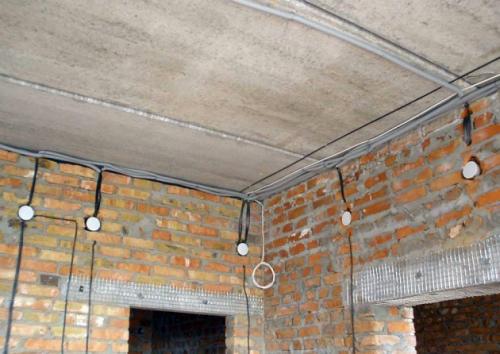

*(Скобы-дюбели особенно удачны при потолочной проводке)



Чтобы правильно сделать все штробы, лучше сделать разметку по схеме прямо на стене, тогда сложностей точно не возникнет и будет шанс ещё раз всё проверить и что-то подкорректировать.

Теперь нужно определить, как проложить сами кабели. Магистрали от распределительного щита до каждой монтажной коробки можно прокладывать способами, описанными в этой таблице.

Расположение магистрали	Особенности
По верхнему краю стены в штробе или гофротрубе	Используется чаще всего
По перекрытиям, пока не залиты стяжки на полах (в трубах из пластика)	Это самый короткий путь. Здесь, кстати, и штробы не пригодятся, так как когда пол зальют, все провода будут скрыты. Для таких проводок обычно и нужны розетки, вмонтированные в плинтусы. Кстати, сейчас можно приобрести особые комплекты – специальный плинтус с кабель-каналами, розетками, включателями, распределительными коробками и т.д. Правда, он подойдёт не для любой отделки.
По потолку	Здесь, скорее всего, придётся делать штробы, однако, расход материалов тоже будет экономичным. Распаечные корорбки тоже можно размещать на потолке, но это едва ли будет удобно, когда потребуется ремонт. Этот метод актуален только тогда, когда предполагается натяжной или подвесной потолок, чтобы скрыть линии.

При самостоятельной прокладке проводки подойдёт только первый вариант, и несмотря на большие преимущества двух других, он не хуже их. Просто потребует к себе больше времени, но раз уж план проложить проводку своими руками дошёл до этапа штроб, самое сложное уже позади.

*(Штробы — это предпоследний этап на пути прокладки проводки)



Сборка и подключение домашней сети

Из оборудования для штроб понадобятся:

• Болгарка.
• Перфоратор и коронка на него, с помощью которой делаются гнёзда под распределительные точки и розетки. Лучше алмазная, так как отверстия будут ровнее.
• Долото.

Для самой установки линии потребуется следующий инструментарий:

• Пассатижи и кусачки.
• Нож для работы с кабелями.
• Набор отвёрток с изолированными ручками.
• Пресс-клещи. Они пригодятся для огильзовки провода.
• Индикаторная отвёртка.
• Тестер для проверки линии.
•  Шуруповёрт.
• Гипс и шпатель для его укладки.

*(Позаботиться обо всех инструментах нужно заранее)



А перед самим монтажом останется вспомнить про правила техники безопасности. Работа с электричеством сложнее и опаснее простого ремонта, поэтому пренебрегать правилами здесь не стоит. В первую очередь подбирается правильная одежда — обувь не должна скользить, обязательно должны быть перчатки с изоляцией на ладонях, респираторы и специальный закрытый костюм.

После нужно проверить, действительно ли квартира обесточена перед удалением старой проводки. Все выходящие наружу провода отсоединяются от счётчика, ставится времянка.

*(Безопасностью при работе с напряжением пренебрегать нельзя)

Далее следует проверка оборудования, которое должно быть исправным. А последним шагом будет поиск напарника, потому что устанавливать проводку в одиночку не стоит. Вдвоём работа будет идти быстрее, помощь со стороны может пригодиться в любую минуту, да и не стоит забывать о риске несчастных случаев — тогда будет кому оказать первую медицинскую помощь. И, кстати, о ней — аптечка должна быть под рукой каждый день работы, как и огнетушитель.



Осталось выполнить сам монтаж проводки, что происходит в четыре шага:

1. Штробы и подрозетники. Границы штроб намечаются болгаркой, канавки выбиваются долотом (подрозетники тоже). Это самый шумный шаг, так что лучше предупредить соседей о том, какая работа предстоит и проводить её в будни, пока все на работе. Штробы можно делать и штроборезом, это будет быстрее, аккуратнее, безопаснее, но не менее шумно. А ещё для работы подобного оборудование потребуется подключение к электросети и длинный удлинитель, чтобы протянуть штроборез даже в самые дальние комнаты.
2. Установка самих кабелей. Сначала отрезается часть кабеля нужной длины и продевается в гофр, если он необходим. Кабель укладывается в штробы, его концы уводятся в подрозетник. Он же промазывается закрепляющей смесью или алебастром, штробы тоже промазываются через каждые 50 сантиметров. Концы гофры останется завести в вводный щиток, смазать смесью ещё раз и подсоединить все провода к клемме щитка. Теперь вводный щиток ставится на своё место – перед этим нужно сделать отверстия для крепежей и установить в лунки дюбели. После установки вводного щита все провода изолируются и помещаются внутрь него.
3. Теперь можно заниматься отделкой, но перед этим подрозетники забиваются бумагой, а временный щиток – плёнкой. Счётчик тоже лучше прикрыть, так как с него можно сорвать пломбу случайно. Монтажные работы можно считать оконченными, когда все провода подключены и спрятаны, распределительные коробки прикрыты крышками, а электрощит полностью собран и готов к работе.

*(Подсоединение к сети — последний этап прокладки домашней электросети)

Когда с полной отделкой будет покончено, остаётся сделать самое простое — установить купленные розетки, включатели и элементы освещения. Это не сложная задача, но лучше сначала посмотреть пару видео уроков, чтобы правильно подключить эти устройства к электросети. Далее собирается распределительный щит, а к нему после подключаются внутренние линии квартиры.



Останется только подключить ввод, но это делают уже не владельцы квартиры, а специалисты электрокомпании, которая и поставляет электричество в дом. Только после того, как щит будет подключён, можно будет включать автоматы и проверять проделанную работу. Схему, по которой делалась новая проводка, стоит сохранить до этого момента.

Прокладка проводки в доме — это ответственное занятие, требующее внимательности, терпения и правильного планирования. Ведь от качества самой сети и её размещения будет зависеть жизнь всех людей, живущих в квартире с новой проводкой. А определиться, по плечу ли будет такая сложная задача, а также как её правильно реализовать, поможет эта статья. Здесь собрана вся основная информация о том, как провести электричество в квартире по всем правилам.



Проводка в доме своими руками схемы. Монтаж электропроводки закрытого и открытого типа

Главная » Статьи » Проводка в доме своими руками схемы. Монтаж электропроводки закрытого и открытого типа

17.01.2020 в 06:20

Статьи

Содержание

1. Проводка в доме своими руками схемы. Монтаж электропроводки закрытого и открытого типа
   • Проводка в деревянном доме
2. Электромонтаж своими руками схемы. Разновидности схем разводки электрики
3. Проводка в квартире своими руками от щитка. Делаем электрику в квартире
   • С чего лучше начать электромонтажные работы в квартире
   • Основные правила хорошего плана
4. Видео электропроводка в квартире. Проводка в квартире своими руками. Схемы.

Проводка в доме своими руками схемы. Монтаж электропроводки закрытого и открытого типа

Проводка в новом доме укладывается двумя способами – открытым и закрытым, причем первый вариант чаще выбирается при невозможности применения второго.

• Открытая проводка. Она прокладывается поверх стен и при желании защищается кабель-каналами. Имеет свои преимущества – всегда доступна осмотру. При этом, как любой технический элемент в интерьере, «режет глаз». Исключение составляет дизайн помещений в стиле лофт или ретро, где такие решения приветствуются.

При открытом монтаже кабель крепится скобами на поверхность, затем его закрывают коробом. Углубления для розеток и выключателей делаются перфоратором или буром.

Короб (кабель-канал) для открытой проводки Источник wotsite. ru

• Скрытая проводка. При скрытом монтаже приходится штробить стены (пробивать каналы), укладывать провода и прятать их за стеновой отделкой. Такой способ более надежный и долговечный, но одновременно трудоемкий и затратный при будущих переделках. Чтобы в будущем не задеть кабели при сверлении стен, стоит запастись планом расположения сети.

Электрическая проводка в доме делается по неизменному правилу: укладка производится строго горизонтально или вертикально, любой другой путь не допускается. Изгибы выполняются под прямым углом.

Перед монтажом в соответствии со схемой размечаются стены, горизонтальные и вертикальные участки. Это можно делать с помощью лазерного уровня или отвеса, смазанного мелом или углем. Можно сфотографировать стены с нанесенной разметкой. Памятка поможет в будущем не задеть проводку сверлом или гвоздем.

Надо зарисовать себе схему расположения проводов внутри стен Источник pinterest. com

При скрытом монтаже штробы (канавки в поверхности стены) пробиваются долотом или болгаркой или специальным штроборезом. Провода укладываются в штробы, их закрепляют и маскируют гипсом или алебастром. Иногда скрытую проводку проводят не в штробе, а под плинтусом, что сохраняет доступ и возможность проверки.

Проводка в деревянном доме

Организация проводки в таком жилище имеет свои особенности. Внутренняя проводка с заглублением проводов в стены увеличивает вероятность пожара для деревянных конструкций. Поэтому наиболее безопасным является открытый вариант.

Разводка электропроводки в деревянном доме Источник bauenhaus.ua

Предпочтительнее использовать плоский кабель; для исключения провисания его фиксируют крепежом из жести или пластика.

Когда сеть собрана и все элементы подключены, проверяется исправность.

Электромонтаж своими руками схемы. Разновидности схем разводки электрики

Проект разводки электрики в квартире очень важен, поэтому к его созданию необходимо подойти со всей серьезностью. Очень важным этапом является выбор типа разводки. На данный момент существует три вида разводки.

При помощи распределительных коробок. В данном случае в электрощит устанавливают счетчик и некоторое количество автоматов. Сам электрощит расположен в подъезде, но от него тянется запитанный от сети провод в квартиру. Провод доходит до распределительных коробок, которые находятся в каждой комнате и соединены последовательным методом. И уже от этих коробок расходятся кабели к розеткам, выключателям и т.д. Данный тип разводки является очень распространенным.

Второй тип называется звезда. В данном случае каждая розетка т подключается к электрощиту напрямую. Каждый клиент имеет свой автомат. Главным преимуществом данного вида разводки является возможность проведения ремонтных работ с одним из элементов цепи, не отключая всю квартиру. Но следует понимать, что для обустройства проводки такого типа придется приобрести большое количество проводов, а также оплатить услуги специалистов, поскольку монтаж крайне труден.

Третий тип называется шлейф. В этом случае клиенты также напрямую подключаются к электрощиту, но они формируются в группы, от которых и тянется провод.

Разводка типа звезда

Для достижения большей эффективности не стоит использовать один тип разводки для всей квартиры, лучше комбинировать их.

Проводка в квартире своими руками от щитка. Делаем электрику в квартире

Разводка электрики в квартире — это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

1. Тип кабельно-проводниковой продукции под каждую задачу.
2. Рекомендуемое расстояние до розеток и выключателей от пола.
3. Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
4. Нюансы при штроблении стен.
5. Способ прокладки кабельно-проводниковой продукции.
6. Рекомендуемое количество розеток в каждой комнате.
7. Наилучших производителей электротехнической продукции и еще многое, и многое другое.

С чего лучше начать электромонтажные работы в квартире

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Основные правила хорошего плана

1. Все розетки должны располагаться на высоте 30 см от чистого пола.
2. Выключатели должны располагаться не ниже чем 90 см от пола.
3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

Видео электропроводка в квартире. Проводка в квартире своими руками. Схемы.

Категории: Проводка в доме, Открытый тип, Проводка в деревянном доме, Проводка в квартире, Руки от щитка, Электрик в квартире, Работы в квартире, Хороший план, Электропроводка в квартире

Понравилось? Поделитесь с друзьями!

⇦ Что такое лаги?

⇨ Профиль алюминиевый для стеклопакета. Холодное остекление из алюминиевого профиля

Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

Монтаж электропроводки в квартире не такой долгий и затратный, как монтаж электропроводки в доме. Это связано с тем, что нет необходимости чертить линию внутри корпуса, ведь это предусмотрено застройщиком.

Прокладка кабелей в помещениях состоит из следующих этапов:

• составление схемы;
• расчет количества необходимых материалов и электроарматуры;
• разметка и штробление стен;
крепление кабеля
• ;
• установка розеток, выключателей и распределительных коробок;
• сборка вводного щитка;
Проверка строки
• тестером.

Следует отметить, что на сегодняшний день открытая проводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

• Диаграмма
• Подбор оборудования и средств автоматизации
• Электропроводка и требования
• Подключение розеток и выключателей
• Соединение автоматов и УЗО

Схема

Схему электропроводки в квартире легко сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором удобно отметить места установки розеток, выключателей, светильников и других комплектующих. О том, как составить схему электропроводки перед ремонтом, мы подробно рассказывали в статье: https://my.electricianexp.com/ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты представлены ниже.

Отправной точкой схемы является расположение распределительного щита в квартире. Обычно это место – коридор, рядом с входной дверью, на высоте около 1,5 метра от пола.

При составлении схемы рекомендуем учитывать следующие советы, нормы и правила:

1. В квартирах запрещается штробить несущие стены, а также делать горизонтальные и вертикальные ворота. Об этом мы подробно поговорим ниже.
2. Трасса квартирной электропроводки должна быть строго вертикальной и горизонтальной вдоль стен. Это требование обеспечивает меньшую вероятность повреждения. Например, по расположению розетки можно узнать, где именно проходит кабель, чтобы случайно не забить в нее гвоздь, когда будете вешать картину. В идеале рекомендуется перед забиванием гвоздя. найти провод в стене с помощью специального устройства. Обратите внимание, что в хрущевках и других панельных домах кабель прокладывается по каналам в плитах. Из-за требований к жесткости каналы могут проходить по диагонали.
3. Поворот гусеницы должен осуществляться только под прямым углом.
4. Лучше всего провести линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механических повреждений и не скажется на удобстве ремонта). Также возможна установка на пол, а не на потолок, с помощью специального электротехнического плинтуса.
5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота автоматических выключателей не нормируется по ГОСТу и СНиП, а, как правило, составляет либо 80 см, либо 150 см. По евростандарту выключатели лучше устанавливать ниже, кроме того, это будет больше. удобно, чтобы дети включали свет при необходимости.
6. Розетки монтируются внизу (20-30 см от пола), но при необходимости могут располагаться на любой высоте (например, на кухне над столешницей). Рекомендуется для 10 кв. метров площади для установки не менее одной розетки, и не менее 1 розетки на комнату. На кухне количество продуктов должно соответствовать количеству бытовой техники, рекомендуется не менее 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», пункт 14.27. Расстояние от места крепления до двери и окна должно быть не менее 10 см.
7. В каждой комнате должна быть распределительная коробка.
8. Перед прокладкой электропроводки в квартире тщательно спланируйте расположение бытовой техники и мебели. Бывает, что после электромонтажных работ изделия могут быть накрыты мебелью, либо шнуры от бытовой техники не доходят до источника питания.
9. В ванной комнате должно быть не менее 2 розеток (одна для подключения стиральной машины, вторая для фена). Но прочитайте статью «розетки в ванной» об их правильном расположении. Одним словом, розетки должны иметь защитные шторки или находиться в зоне с наименьшей вероятностью попадания брызг.

Кстати, если говорить о ванной и кухне, то современным решением является система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта и монтажа электропроводки в квартире для защиты от протечек нужно прокладывать отдельный кабель от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Наверняка Вам будут полезны эти статьи:

• схема электропроводки в трехкомнатной квартире;
Схема электропроводки
• в однокомнатной квартире.

Подбор фурнитуры и автоматики

При выборе выключателей и розеток обратите внимание на способ их установки — внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то покупать нужно только изделия для внутреннего монтажа. Для соединения проводов необходимо использовать винтовые или рычажные клеммники (типа Wago), колпачки или гильзы СИЗ. Также возможно соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2. 1.21). Поэтому покупать изделия для соединения проводов нужно с запасом.

Выбирайте известных производителей автоматических выключателей и УЗО, ИЭК и КЭАЗ из бюджетного сегмента, а Schneider Electric, ABB и Legrand из среднего и верхнего.

Обязательно включите в схему подключения УЗО на 30 мА, защищающее от поражения электрическим током. Для ванной рекомендуется установить отдельное УЗО 10 мА. Номинал УЗО выбирается выше автомата. Допустим, если автомат на 16А, то УЗО ставится на 25А. Если автоматический выключатель рассчитан на 25 А, устройство защитного отключения должно быть рассчитано на 32 А и т. д.

Не знаете, какой кабель выбрать? Значит кабель должен быть медным. Для проведения электропроводки в квартире своими руками можно выбрать медный кабель ВВГнг или NYM. Это одни из самых подходящих марок проводов на внутреннем рынке. Для освещения выбирайте сечение 1,5 мм.кв. и защитить автоматом на 10А, проложить кабель 2,5 мм.кв по розеткам. и поставить автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защитить автоматом 25А.

Если вы хотите, чтобы электропроводка в квартире была в безопасности, поставьте в щите реле напряжения, защищающее от перенапряжения в сети в результате перекоса фаз, что часто наблюдается в старом жилом фонде из-за обрыва нуля.

Схема сборки щита может быть такой (на ее основе достаточно подобрать комплектующие):

Если в квартире предусмотрено заземление, то схема будет следующей:

требования

Первый и очень важный момент, о котором следует знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя обшивать стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73- ПП «О порядке проведения реконструкции помещений на территории жилых домов города Москвы. Также согласно Постановлению Правительства № 508 (пункты 11.3 и 11.11 Приложения № 1) запрещается штробить несущие стены.

В этом случае будет рационально провести проводку по существующим каналам, полу или под потолком (если планируется натяжной или натяжной потолок). Первый и последний вариант предпочтительнее. Если в квартире меняется проводка и планируется обшивка стен гипсокартоном, отличным решением станет проводка из гипсокартона.

Важно! Сбрасывать потолок в квартире категорически запрещено! Единственный вариант, при котором можно сделать штробы на потолке – это, прежде всего, нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно загрунтовать, не касаясь монолита.

Тех. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам или полу, а там уже придется делать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который следует обратить внимание, если вы решили провести электропроводку в квартире своими руками – шумные работы разрешены с 9 до 19 часов. (кроме воскресенья) с часом тишины с 13 до 15! Стробинг относится к шумной работе и может не только вызвать гнев соседей, но и стать причиной штрафа (от 1 до 5 тысяч для физических лиц).

Вернемся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников нужно покупать с запасом. Этот запас пойдет на их межсоединение (с каждой стороны внешняя оболочка кабеля снимается на 5-10 см) и на соединение розеток, выключателей, светильников (запас по длине от 10 до 15 см).

О том, как правильно провести электропроводку в квартире, не нарушая правил, рассказывается в видео:

Подключение розеток и выключателей

Этот этап достаточно простой, нужно подключить все розетки и выключатели в квартире. Для этого в штробы и специальные ящики устанавливаются стробоскопы. Рекомендуем «посадить» эти элементы на алебастр, так как он быстро и надежно цепляется за стену.

Нет смысла несколько раз писать одно и то же, поэтому предлагаем список статей, с которыми необходимо ознакомиться:

1. Как установить распределительную коробку в стену
2. Как подключить евророзетку
3. Как настроить выключатель света
4. Как подключить коммутатор к сети

Подключение автоматов и УЗО

Последний этап электромонтажа в квартире — сборка вводного щитка. По схеме необходимо подключить автоматические выключатели и УЗО. Сложностей с подключением этих устройств возникнуть не должно – подводящий провод наматывается сверху, а отводящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказали. Подключение автоматического выключателя тоже не составит труда, даже к электрическим чайникам. Наглядно процесс установки этих устройств вы можете увидеть на видео ниже:

Устанавливаем УЗО в щиток

Подключаем автомат

После того, как все защитные устройства в квартире подключены, необходимо провести мультиметром целостность проводки, чтобы убедиться в правильности проделанной работы. Лучше всего для этих целей вызвать электрика, чтобы опытный специалист все проверил. Услуги по проверке готовой проводки стоят не так дорого. Если проблем не обнаружено, смело включайте автомат и проводите первые испытания готовой линии.

Вот по этой технологии можно сделать электропроводку в квартире своими руками. Надеемся, что предоставленные пошаговые инструкции, схемы и требования помогли вам провести электромонтаж безопасно, а главное, с соблюдением всех норм и правил.

Аналогичные материалы:

• Как заменить проводку в квартире
• Замена проводки в хрущевке
• Как выбрать УЗО в квартиру
• Как сделать заземление в квартире
• Схема подключения без распределительных коробок

Опубликовано: 21. 07.2014 Обновлено: 27.05.2019 5 комментариев

Два основных момента, которые следует учитывать при прокладке кабеля Ethernet и кабеля питания

Автор: Дон Шульц, технический менеджер trueCABLE, BICSI INST1, INSTC, INSTF, Fluke Networks CCTT

Вы когда-нибудь задумывались о последствиях прокладки кабеля Ethernet рядом с кабелем питания? Как насчет того, чтобы проложить кабель Ethernet рядом с незаметными (отдельными) объектами с высоким уровнем помех, такими как генераторы или люминесцентные светильники? Как насчет прокладки кабеля Ethernet снаружи, подвешенного в воздухе?







При столкновении с такой ситуацией необходимо учитывать две основные вещи:

• Безопасность
• Целостность данных

Будьте осторожны с анекдотичными свидетельствами или советами! Неподтвержденные свидетельства некоторых (из лучших побуждений) людей говорят о том, что прокладка кабелей Ethernet или коаксиальных кабелей параллельно электрическим сетям на более близких расстояниях не причиняет вреда. В их случае, скорее всего, этого не произошло, или поначалу это осталось незамеченным, потому что электрический провод не был нагружен на предельную силу тока. Итак, в их конкретной ситуации в то время, когда они представили это неподтвержденное свидетельство, это стало фактом, и они повторяют это как таковое.

Дело в том, что количество помех, излучаемых электрическим проводом или другим источником, зависит от того, что вы к нему подключили, и когда вы используете подключенное устройство.

Существуют правила для жилых и коммерческих объектов, нарушение которых влечет за собой фактические юридические последствия (и зафиксированы в законе как местные кодексы). Нарушайте Кодекс на свой страх и риск. Есть старая, но меткая поговорка: «Кодексы безопасности написаны поверх тел и материального ущерба». Соблюдение Кодекса не только защищает вас, но и помогает гарантировать, что ваш кабель связи будет работать так, как вы предполагали. Штрафы, лишение лицензии, гражданские и даже уголовные дела ждут тех, кто не соблюдает правила. Однако одних кодов недостаточно. Часто существуют дополнительные рекомендации, которым следует следовать в соответствии с отраслевыми стандартами. Кроме того, у конкретного производителя могут быть дополнительные рекомендации. Да, у trueCABLE есть дополнительные рекомендации!

Почему Национального электротехнического кодекса недостаточно? Кабели Ethernet призваны обеспечивать более высокие скорости (например, те, которые обеспечивает NBASE-T), где даже простой Cat5e Ethernet может быть увеличен до 2,5 Гбит/с. Это делает Ethernet более восприимчивым к электромагнитным и радиочастотным помехам по сравнению с прошлым, когда скорость была ограничена до 100 Мбит/с или 1000 Мбит/с (1G). Учитывая, что рекомендации NEC были разработаны с учетом безопасности (но не обязательно целостности данных и более высоких рабочих частот), одних рекомендаций NEC недостаточно для планирования установки и предотвращения проблем.

NEC/NFPA 70 следует рассматривать как «должен делать» и как минимальное требование. У trueCABLE также есть передовой опыт и рекомендации, которые подпадают под категорию «следует делать», которые были сопоставлены с учетом:

• Руководств NEC/NFPA 70
• Рекомендации BICSI
• Набор стандартов ANSI/TIA 568

При необходимости мы отметим различия. Прежде всего, мы начнем с «сделаем».

Национальный электротехнический кодекс (NEC) / Национальный закон о противопожарной защите (NFPA) Рекомендации

• Национальный электротехнический кодекс представляет собой руководство, но технически не является законом. Когда создается местный кодекс, он становится законом в этой юрисдикции.
• Ваш местный муниципалитет, вероятно, принял весь NEC в качестве закона без изменений, но есть юрисдикции, которые приняли NEC в качестве закона со значительными изменениями и более строгими требованиями
• ВАША обязанность знать, есть ли в вашей юрисдикции более строгие требования кодекса. Всегда консультируйтесь с AHJ (органом, имеющим юрисдикцию), если вы не уверены. Часто AHJ является местным органом власти, таким как инспектор кодекса.

Все ссылки и информация взяты из редакции NEC/NFPA 70 2020 года. Следует отметить, что предыдущие версии NEC могут отличаться от последних, и при поиске информации следует соблюдать осторожность и обращаться к самой последней версии. версия.

Что говорится в стандарте 202 NEC/NFPA 70 о прокладке кабелей связи вблизи электрических цепей? Ну, все зависит от того, говорим ли мы о помещении или на открытом воздухе. Обратите внимание, что когда мы говорим «цепи связи», мы имеем в виду любой тип низковольтного кабеля связи, такой как Ethernet, коаксиальный и т.п.

Руководство по кабелю наружной антенны — 800.44(A)–(D)


В разделе 800.44 рассматриваются силовые кабели или электрические лампы, прикрепленные к одному столбу для поддержки проводки кабеля связи или когда силовые проводники проложены параллельно кабелю связи в промежутке.

• Там, где это возможно и целесообразно, кабель связи должен быть прикреплен ниже кабеля питания или освещения
• Кабели связи не должны присоединяться к той же траверсе, на которой проходят кабели питания или освещения
• Отводы питания от энергокомпании (до 750 В) , проложенные выше и параллельно , кабель связи всегда должен быть разделен минимум на 12 дюймов, включая точку крепления в здании назначения. Кроме того, минимальное расстояние в 40 дюймов должно сохраняться в точке крепления самой опоры электропитания.¹
• Все кабели связи должны оставаться на высоте не менее 8 футов над крышами, через которые они проходят. Есть два исключения из этого:
• Не относится к вспомогательным сооружениям, таким как отдельные гаражи
• Если кабель связи не проходит над крышей более чем на четыре фута и если кабель связи заканчивается на крыше, вы можете подняться на 18 дюймов над свесом крыши. Примечание. Подразумевается, что ваша точка крепления не может быть короче 18 дюймов, если она прикреплена над крышей.
• Запрещается прикреплять кабель связи к той же мачте на крыше, к которой крепился силовой кабель сервисной (фидерной) цепи


¹ Компания trueCABLE рекомендует минимальное расстояние в 24 дюйма (параллельно) в любой точке пролета и в точке крепления к конструкции при использовании неэкранированного кабеля Ethernet или коаксиального кабеля с двойным экраном. Это может быть уменьшено до 18 дюймов при использовании надлежащим образом соединенного и заземленного экранированного кабеля Ethernet или коаксиального кабеля с четырьмя экранами. На опоре электроснабжения компания trueCABLE рекомендует минимальное расстояние в 60 дюймов при использовании неэкранированного кабеля Ethernet или коаксиального кабеля с двойным экраном. При использовании надлежащим образом соединенного и заземленного экранированного кабеля Ethernet или коаксиального кабеля с четырьмя экранами минимальное расстояние должно составлять 48 дюймов. См. приведенную ниже таблицу под заголовком «Общие указания по безопасности и целостности данных кабелей связи».

Инструкции для помещений — 805.133(A)

В разделе 805.133(A) рассматриваются кабели связи, полностью проложенные внутри или , проложенные изнутри, а затем прикрепленные к внешней стороне той же конструкции, которая может столкнуться с источниками электрических помех.

Примечание. Путь означает кабелепровод, кабельный канал, J-образный крюк, кабельный лоток, лестничную стойку, корпус и т. д. Также обратите внимание, что этот раздел относится к электропроводке на 240 В или ниже. Он НЕ относится к электропроводке с напряжением 480 В или выше, например, на заводах и в коммерческих зданиях.

• Вы можете без проблем прокладывать кабели связи различных типов по одному и тому же пути. Таким образом, коаксиальный кабель, кабель Ethernet и даже низковольтный кабель пожарной сигнализации не требуют разделения. Для электриков среди вас это означает, что цепи класса 2 и класса 3 могут работать вместе.
• НИКОГДА не прокладывайте кабель связи вместе с электропроводкой на 120 В или выше, если на трассе нет перечисленных разделителей или постоянных барьеров, разделяющих их. На языке электриков это означает отсутствие кабелей класса 1, силовых, электрических или неограниченных по мощности кабелей пожарной сигнализации на том же пути, что и кабели низкого напряжения класса 2 или класса 3, если не установлен указанный разделитель или барьер.
• В ситуациях, когда выделенный канал не используется (например, в полостях внутри стены), необходимо поддерживать минимальное расстояние 2 дюйма от параллельных цепей класса 1, силовых, электрических или неограниченных по мощности цепей пожарной сигнализации при использовании неэкранированного кабеля связи. . Это требование не применяется, когда кабель связи экранирован или если кабель связи постоянно отделен от кабеля класса 1, освещения или электрического кабеля с помощью прочно закрепленного жесткого непроводящего кабеля, такого как ПВХ или гибкая трубка.²
• Вы можете прокладывать низковольтный кабель связи по проводу переменного тока под углом 90 градусов без ограничений, но вы не должны позволять проводам физически соприкасаться. Это известно как «пересечение под прямым углом».

² trueCABLE рекомендует минимальное расстояние 8 дюймов (при параллельном подключении к электропроводке) при использовании неэкранированного кабеля Ethernet или коаксиального кабеля с двойным экраном. Это может быть уменьшено до 2 дюймов в той же полости стены при использовании надлежащим образом соединенного и заземленного экранированного кабеля Ethernet или коаксиального кабеля с четырьмя экранами. trueCABLE рекомендует должным образом прикрепить к заземленному металлическому кабелепроводу, отделяющему цепи друг от друга, когда 2 дюйма не могут быть соблюдены. Рекомендуется, чтобы коммуникационная цепь находилась в соседней стенной полости от любых электрических цепей. Пожалуйста, обратитесь к приведенной ниже таблице под названием «Общие рекомендации по безопасности и целостности данных кабелей связи» для дополнительных вариантов.

Другие проблемные зоны

Избегание зон с сильными помехами (EMI/RFI) заключается не только в удалении от проводов переменного тока. Это может также включать источники ЭМП/РЧ-помех, такие как:

• Генераторы
• Трансформаторы
• Электрические панели высокого напряжения
• Индукционные нагреватели
• Люминесцентные светильники
• Электродвигатели
• Медицинское оборудование
• Заводские машины/оборудование

Эти источники сильных помех создают вокруг себя «пузырь» электромагнитных/радиочастотных помех. Этот пузырь ЭМП/РЧ-помех является запретной зоной. Размер запретной зоны можно уменьшить, используя экранированный кабель. Использование должным образом соединенных и заземленных металлических кабелепроводов еще больше уменьшит размер зоны. Это все относительно!

Изображение пузырька электромагнитных помех вокруг асинхронного двигателя

В некоторых областях с экстремальными помехами может потребоваться обследование площадки для определения зоны «ЗАПРЕЩЕНО». Всегда консультируйтесь с квалифицированным электриком или специалистом, который специализируется на этом типе анализа, если у вас есть сомнения.


В таблице, представленной ниже, мы рассматриваем как обычные ситуации, так и чрезвычайные ситуации, а также способы их смягчения при защите ваших данных. Эта таблица была разработана на основе нескольких источников, включая тестирование NEC, ANSI/TIA, BICSI и trueCABLE. Если какой-либо из перечисленных элементов противоречил разделительному расстоянию между одним или несколькими источниками, использовалось более строгое ограничение расстояния. Не делается различий между коммерческими и жилыми помещениями, поскольку использовались правила и рекомендации по коммерческим помещениям.


Общие указания по безопасности и целостности данных кабелей связи



 *Частотный индукционный нагрев вводит другие ограничения расстояния, например, вызванные температурой!

Передовой опыт работы с источниками RMI/EFI

• Внутри полостей в стенах лучше всего разделить силовые и коммуникационные цепи, используя соседнюю стенную полость
• Экранированные дорожки (например, металлический кабелепровод EMT) и особенно расстояние — ваши друзья!
• Всегда правильно соединяйте и заземляйте экранированный кабель связи, иначе экран кабеля не будет работать, что сделает Ethernet или коаксиальный кабель фактически неэкранированным
• При использовании металлического кабелепровода он также должен быть надлежащим образом соединен и заземлен
• Использование экранированного кабеля Ethernet или коаксиального кабеля с четырьмя экранами внутри металлических каналов является наиболее эффективным способом снижения электромагнитных/радиочастотных помех в экстремальных условиях в сочетании с расстоянием
.
• Если вы являетесь установщиком жилых домов, ваши местные правила могут даже не касаться вопросов связи и разделения проводки переменного тока для одно- и двухквартирных домов. Если это так, следуйте приведенным выше рекомендациям, как если бы они были Кодексом. Ваш местный инспектор, скорее всего, скажет вам спасибо!

Соблюдение рекомендаций по безопасности и целостности данных позволит сделать кабельную установку не только более безопасной, но и менее подверженной потере данных. Изучите окружающую среду, примите необходимые меры предосторожности и проконсультируйтесь с зарегистрированным электриком или специалистом по электромагнитным помехам/радиочастотным помехам.


С учетом сказанного, СЧАСТЛИВОГО (и безопасного) СЕТИ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Cable Academy» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.
