Электропроводка в бане своими руками

Обычно на загородных участках устанавливают современные, деревянные или кирпичные бани. Для постройки необходимо провести электричество и установить розетки. Вы можете попробовать монтировать проводку своими руками, узнав несколько основных правил по установке и посмотрев обучающее видео.

Чтобы провести монтаж электрической проводки, нужно выполнить ряд действий:

• изучить основы электромонтажа
• подготовить все инструменты и материалы (паяльник, клеммные колодки и провода с кабелями)
• изучить инструкции по установке электропроводки

Монтаж электрической проводки в бане своими руками — сложный процесс, который требует определенных знаний и навыков. В первую очередь, следует учитывать особенности помещения с высокой температурой и влажностью. Сначала нужно провести кабель из главного дома в баню, по нему будет проходить электроэнергия от распределительного щитка.

Монтаж силового кабеля

Провести кабель в баню от основного щитка своими руками можно двумя способами:

• воздушный метод
• земляной метод

Каждый из них имеет свои особенности. Если вы решили использовать воздушный метод, следует учесть несколько правил:

• если расстояние больше 25 метров, нужна опора для кабеля
• следует использовать специальную растяжку или фарфоровые изоляторы
• над участком, где проезжает автотранспорт, кабель нужно проводить на высоте не менее шести метров, над пешеходной зоной — 3,5 метра

Земляной способ проводки кабеля включает рытье траншеи глубиной до одного метра. Это более затратный метод, так как для прокладки требуются особые виды проводов, зато кабель не будет подвержен атмосферным влияниям и прослужит долго.

Как установить электропроводку в бане своими руками

Обычно процесс монтажа происходит в несколько шагов:

• монтаж самого щитка
• разводка
• присоединение розеток и ламп

Важно правильно подобрать место для щитка в бане. Он должен состоять из отходящего и вводного автоматов, а также устройства защитного отключения (УЗО). Этот механизм в щитке в бане необходим, чтобы защитить проводку от короткого замыкания.

Однофазная электрическая проводка в бане, которую обычно применяют, должна иметь питающий кабель с тремя жилами:

• жила фазы, которую помещают на верхней клемме вводного автомата
• нулевая жила
• жила защиты

Сечение кабеля

Чтобы правильно выбрать сечение кабеля, необходимо рассчитать предполагаемую нагрузку в бане. Есть таблицы, которые помогают выбрать сечение. Также на электрических приборах указывают мощность их потребления. Не забудьте повесить рядом со щитком подробную схему электрической проводки.

Разводка кабеля от щитка своими руками

Сначала начертите подробную схему всей электропроводки в бане. Она вам пригодится и при монтажных работах и при эксплуатации щитка. При разработке схемы своими руками нужно учитывать ряд факторов:

• разводку следует делать одним куском

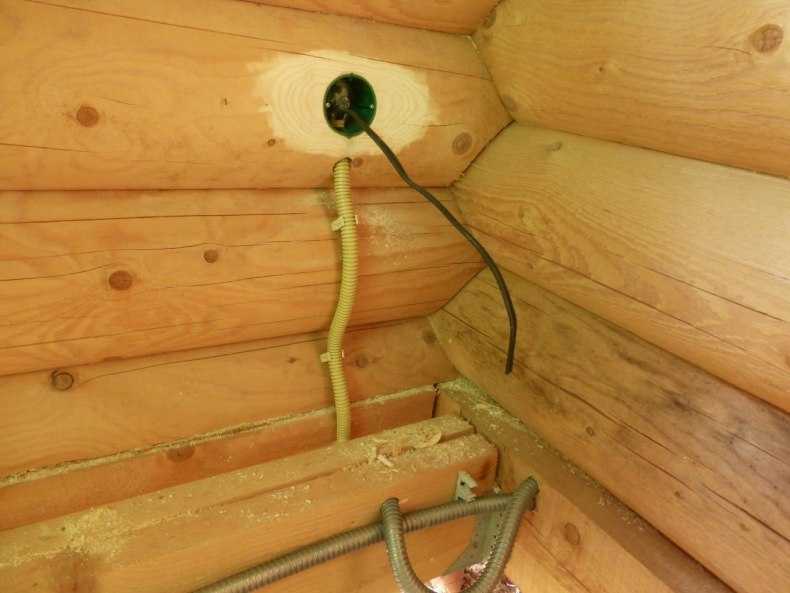

• в бане из дерева вы можете сделать открытую электропроводку и провести ее поверх стен. Нельзя использовать трубы ПВХ
• для кирпичных стен делают закрытую проводку, которую прячут под штукатуркой
• монтаж кабелей происходит как вертикально, так и горизонтально
• розетки с выключателями запрещено устанавливать в парилке. Это обусловлено температурным режимом и высоким содержанием влаги. Следует разместить их в предбаннике. То же самое можно сказать о монтажной коробке
• детали проводов нужно присоединять методом пайки или сварки для надежности
• примените защитное зануление
• провода лучше сделать как можно менее заметными. Их не следует вешать над горячими элементами бани

Если вы будете учитывать все эти правила при разработке схемы, а также ориентироваться на обучающее видео, проблем с электрической проводкой возникнуть не должно.

Также помните, что нужно надежно изолировать все провода после их соединения.

Как подключить светильники и розетки

После того, как вы провели установку электрической проводки и щитка, можно заняться подключением прочих элементов. Следует выбирать специальные светильники для бани и парилки.

Они имеют стеклянные плафоны и металлический корпус, отличаются влагостойкостью и термостойкостью. В парилке нельзя размещать лампы дневного света. Также не следует вешать предметы освещения на потолок, так как жар и пар уходят наверх.

Розетки можно подключать только в комнате отдыха и в предбаннике на расстоянии 90 см от пола. Следует закупить розетки с крышками, чтобы дополнительно защитить их от попадания влаги. Тщательно рассчитайте нагрузку, чтобы подобрать соответствующее количество розеток.

Перед началом работ

Монтаж электропроводки в бане — достаточно сложный процесс, поэтому внимательно изучите все инструкции, просмотрите соответствующее видео.

Если вы сомневаетесь в возможности провести монтаж проводки своими руками, следует заказать услуги у профессионала. От вашего умения общаться с электрооборудованием будет зависеть здоровье ваших друзей и родственников.

При проведении установки распределительного щитка в таких помещениях, как баня, нужно изучить вопрос техники безопасности. Ведь если вы что-то сделаете неправильно, есть большая вероятность короткого замыкания и, как следствие, возгорания.

Если вы все сделаете по инструкции, то сможете наслаждаться полезным отдыхом в бане.

Как сделать проводку в бане своими руками: пошаговое руководство

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Технология подключения
• 2 Прокладка проводов в бане
• 3 Схема электропроводки
• 4 Монтажные работы
• 5 Основополагающие принципы

Непременным атрибутом большинства пригородных садоводческих участков является баня. По температурному режиму делится на финскую – сухую, русскую – влажную. Чаще всего баню посещают вечером, что требует достаточно яркого освещения. Жаркому помещению соответствует безопасная для посетителя проводка. Источником электричества служит силовой кабель.

Технология подключения

Отдельный силовой кабель для сауны, помещения для помывки подключается двумя методами – воздушным и подземным, зависит от расстояния дачного домика до распределительного щита.

Первый наиболее экономичный. При прокладке над проезжей дорогой необходимо выдерживать высоту до поверхности земли около 600 см. У бани высота подводки 2,75 метра. Используется кабель СИП различных марок. Диаметр проводников — 16 мм2, выдерживающий электрический заряд 63А. Присоединение одной фазы и ноля рассчитано на 14 кВт количества энергии, трех фаз – 42 кВт. Недостатки:

• поверхность покрыта изоляционным материалом, препятствующим подключению к контактному коммуникационному аппарату защиты;
• алюминиевая сердцевина плохо сгибается. Не допускается прокладывание через пространство под крышей.

В постройку вводятся кабели NYM, ВВГ, НГ с герметично закрытыми разъемами. Изолированные проводники, заключенные в оболочку, закрепляются анкерными роликами.

Подземная проводка требует дополнительных денежных вложений:

• прокладывается узкая длинная выемка в грунте метровой глубины. Подошва засыпается осадочной горной породой. После прокладки сетевого кабеля операция засыпки повторяется;
• приобретается бронированный кабель высокой стоимости с медными жилами В56Шв, имеющий высокую гарантию безопасности. Стальное оплетенное покрытие между пластмассовыми оболочками предохраняет от грызунов, природных разрушительных процессов. Обмуровка в пустотелые профили не применяется из-за накапливания влаги испаряемой жидкости.

Прокладка проводов в бане

Электропроводка в бане носит визуальный, закрытый характер. Строение из дерева является потенциальным источником возникновения загорания, особенно из-за аварийного состояния проводов. Поэтому для безопасности используется открытая проводка. При аварийной обстановке видна причина неисправности, возможность быстрой её ликвидации. Монтаж электропроводки в бане сопровождается использованием специальных кабель-каналов из негорючего материала. Для безопасности объем канала заполняют примерно на две третьих. При этом отводится лишнее тепло, ликвидируются условия возгорания проводов.

Закрытая проводка может применяться, если замаскированная тонкой обшивочной доской будет защищена гофрированной трубой или располагаться за подвесными фальшпотолками. При этом особое внимание необходимо уделить качеству изоляции проводов.

Схема электропроводки

Перед проведением монтажных работ необходимо составить чертеж-схему электропроводки в бане, изобразив расположение компонентов прокладываемой электрической сети. Коммуникации должны располагаться строго по горизонтальным и вертикальным поверхностям помещения без перегибов, перекручивания проводов, закрепленных в защитной оболочке. Их размещение не должно портить дизайн бани. Длина провода до электрического прибора должна быть наиболее короткой. Не рекомендуется размещать проводники перед дверями, углах, около элементов отопления, металлических труб, под печкой. Должны отсутствовать скрутки – провода используются только цельные.

Необходимо учитывать факт запрещения установки в парильном помещении розеток, выключателей. Их можно монтировать только в предбаннике, комнате отдыха на расстоянии не менее 0,9 метра от горизонтальной поверхности помещения. Установленные приборы должны иметь уровень защиты I-44, светильники – 12-ватные галогеновые лампочки — IP-54.

Профессиональные монтажники рекомендуют их устанавливать внизу, где температура меньше. При использовании электрокамина датчики температуры монтируются на дальней стене на расстоянии метра от горизонтальной поверхности. Устройство подключается напрямую к распределительному щиту, установленному вне помещения нагрева.

Рекомендуется для парильного, топочного отделений использовать термостойкий с кремнийорганической изоляцией провод SILFLEX Sif S=0,25-185 мм2. Шнур выдерживает нагрев 180о С.

В настоящее время начинается использование удобной, безопасной, экономной «Умной проводки». Её отличие от классической – использование двух видов линий:

• силовой с напряжением 220 В;
• информационной, слаботочной.

Проводка от прибора, выключателя подключается к электрическому щитку, где расположены узлы аппаратуры сети. Импульс от прерывателя по слаботочному проводу попадает на специальные устройства управления током (контроллеры). После обработки по силовому кабелю подается на электрооборудование. Работа программируется таким образом, что освещение включается моментально или с задержкой по сигналу датчика.

Задействованная на присутствие человека в помещении, автоматика прекращает поступление электроэнергии после его ухода.

Монтажные работы

Предварительно приобретаются необходимые электротехнические материалы, инструментарий. Для безопасной эксплуатации электропроводки в бане необходимо приобрести работоспособный силовой кабель. Сечение подбирается с учетом нагрузки. Рекомендуется 1,5 мм2 для тока в 19А, 10 мм2 – 70 ампер. Толщина оболочки витого шланга, изготовленного из тонкой металлической ленты, должна быть не менее 2 мм.

Монтаж электропроводки в бане начинается после прокладки силового кабеля. Присоединяются розетки, выключатели, иное необходимое оборудование. Основное при проведении работ – иметь представление о применении трех проводников: фазы, ноля, земли.

Их функции:

• фаза – основной проводник, по которому протекает ток;
• ноль является заземлителем электросети;
• земля соединяет приборы электрической сети с заземлителем.

При перепутывании во время монтажа при эксплуатации человек попадет под напряжение. Фаза проверяется отверткой с индикатором, загорающимся при её нахождении.

Подключается к силовому кабелю распределительный щит из негорючих материалов, устанавливающийся в предбаннике, комнате отдыха. В приемнике-распределителе электрической энергии устанавливается входной автомат, устройство защитного отключения. Последний необходим для обеспечения пожарной безопасности, обеспечения работы имеющихся приборов в атмосфере повышенной влажности. Разъемы для подключения электрических приборов, выключатели, подрозетники должны быть защищены от водяных брызг. Вся проводка монтируется через полостный автоматический выключатель или устройства защитного отключения с током 10-30 мА. При невозможности – трансформатор 220/12 вольт.

Необходимо использовать кабель с двойной изоляцией (термостойкий провод) в топочной, парилке. Соединяться провода должны исключительно через винтовые зажимы.

Основополагающие принципы

Для монтажа электропроводки в бане разработаны специальные правила устройства электроустановок для влажных помещений. Основные особенности:

• все приборы размещаются в комнате отдыха, помещении для раздевания при входе в парное отделение;
• отсутствие розеток в моечной, парилке. Плафоны герметичные, специально применяемые в условиях повышенной влажности, установленные на стенах;

• напряжение, понижающий трансформатор для парной (при наличии) проводятся через УЗО, АВ. Подаваемое в парилку напряжение 42 вольта требует использования лампочек накаливания 36 ватт;
• наиболее применяемый — качественный медный кабель ВВГнгLS 3х2,5 в специальной негорючей оболочке;
• не допускается использование проводов в резиновой, виниловой оплетке. Подходящий – H07RN-F;
• во избежание коррозии приборы, распределительный щит устанавливаются в защищенном от влаги помещении;
• после самостоятельного монтажа электропроводки в бане требуется через четыре гора проводить общую ревизию состояния электрической сети. Полная замена проводов проводится после окончания их срока годности — алюминия — 15, меди – 20 лет.

При скрупулезном применения правил монтажа электропроводка в бане гарантирует безопасность посетителей при освещении, долголетнее использование смонтированных элементов электрической сети. Грамотная подводка силового кабеля оградит от претензий плановых проверок инспекции Государственного энергонадзора.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как подключить каменку для сауны

ПРИМЕЧАНИЕ. При установке нагревателя для сауны ВСЕГДА нанимайте лицензированного электрика,

, чтобы вы знали, что установка была выполнена в соответствии с вашими местными электротехническими нормами,
, и ВСЕГДА проверяйте, что ПИТАНИЕ ВЫКЛЮЧЕНО, прежде чем начинать какие-либо электрические работы.

Мы продаем готовые наборы для домашней сауны, сделанные своими руками (иногда называемые «наборами вкладыша»), если вы превращаете комнату в сауну. Если у вас есть собственные пиломатериалы, то, конечно, используйте их, рубите и стройте сами. В закрытых саунах требуется опускание потолка. Если хотите, не снижайте высоту потолка. Затем рассмотрите сборные модульные комплекты для саун своими руками. В этих комплектах используются стеновые панели размером 6 футов 8 дюймов, и их часто размещают в большой комнате, подвале, хижине или иногда под навесом. Также узнайте, как измерить и заказать готовую сауну. Если мы можем помочь, пожалуйста, напишите по электронной почте. нам или позвоните нам по телефону 1.800.426.3929 или читайте дальше. Спасибо!

Как подключить каменку для сауны — нажмите на каждую картинку, чтобы увеличить ее и прочитать заголовок Каменка для сауны Polar HNVR 80

Пульт управления ПСК-9

8-3 электрический провод

12-3 (или 12-4) провод электрический

12-5 провод электрический

18-2 Провод термостата и термостат (в комплекте с PSC-9)

Две панели выключателя на 40 А

Один или два автоматических выключателя на 20 А

Трубопровод диаметром 1½ дюйма, сортамент 80 и 40 (на открытом воздухе)

1-дюймовый резиновый стенной канал (дополнительно)

Прежде чем строить свою сауну, отсканируйте наши страницы планирования вашей сауны и статью о вентиляции и обрамлении сауны.

Как подключить нагреватель для сауны: введение

Большинству нагревателей для сауны (по крайней мере, с реальной мощностью) требуется провод 8-3 и провод 12-3 для питания выключателя света на панели управления и любых других источников света и настенных розеток.

Провод 8-3 (имеется в виду калибр 8 с 3 проводами: горячий или нагрузочный, нейтральный и провод заземления) идет от панели управления прямо к нагревателю через потолок или стену.

В этом случае мы управляем каменкой для сауны Polar HNVR 80 через панель управления PSC-9, которая требует питания для внутреннего (или наружного) освещения.

Подключите в своей комнате свет, выключатель света, кабельный канал нагревателя сауны и, возможно, элементы управления за пределами комнаты. Если вы готовитесь к газовой каменке для сауны, то вы используете газовую трубу, и вам придется учитывать толщину трубы и то, сколько других приборов используют газовую линию. Проконсультируйтесь со своим газовым специалистом.

Проложите провод 8-3: от панели управления непосредственно к каменке для сауны

Мы проектируем наши комплекты для сауны таким образом, чтобы вся энергия сначала подавалась к потолку, а оттуда можно было легко протянуть провода через резиновые каналы, предварительно установленные в панелях сауны, к каменке, панели управления, выключателям и розеткам.

• ЕСЛИ вы строите отдельно стоящую сауну под открытым небом , вы должны проложить кабель под землей в кабельном канале для электрических труб Schedule 80 (заземленный).
• ЕСЛИ вы строите крытую сауну, , тогда вы можете проложить провод через шпильки прямо к каменке, используя самый прямой путь к каменке.

В обоих случаях провод 8-3 проходит от двойного 40-амперного выключателя на панели управления к нижней стороне каменки. Всегда прокладывайте провод, НЕ подключенный к электрической панели управления вашего дома.

Каждый нагреватель для сауны поставляется со специальными инструкциями для различных панелей управления. Простые каменки для сауны имеют панель управления в нижней части передней части устройства, т.е. серия Polar HMR. Как правило, имеется 6 доступных полюсов разъема для размещения всех проводных соединений для 8-3 проводов: два горячих (или нагрузочных) провода подключаются к полюсам № 2 и № 4, нейтрали и земле. Затем проложите проводку панели управления.

Подключение панели управления: подключение к каменке для сауны

Я был немного удивлен этой предупреждающей биркой в ​​коробке « Предупреждение: этот обогреватель НЕ работает» , но быстро понял, что производитель хочет привлечь ваше внимание к функциональности панели управления PSC-9, которая в основном требует, чтобы вы повернули ручку. примерно до 3 часов, а затем обратно до 1 часа, пока не услышите щелчок. Это запускает нагреватель немедленно, в противном случае вы откладываете время запуска по таймеру.

Легче всего завершить электропроводку, когда каменка находится на задней панели, поэтому прикрепите каменку к стене только для того, чтобы измерить необходимую длину проводов. Я нашел молочный ящик идеальной высоты.

Быстрые шаги:

1. После того, как вы расположили нагреватель по центру стены, вы можете измерить необходимую длину проводов.
2. Протяните провод 12-5 от панели управления к нижней части каменки
.
3. Сначала подключите пронумерованные провода № 10, № 11 и № 12, нейтраль и заземление в блоке управления сауной, затем подключите распределительную коробку нагревателя 9.0018
4. Теперь снимите нагреватель и положите его на молочный ящик (или что-то похожее по высоте), чтобы выполнить соединения на нижней стороне нагревателя
.

Начните со снятия передней и нижней крышек каменки. Несмотря на то, что нагреватель для сауны открыт, обратите внимание, что внутри нагревателя для сауны есть два переключателя для сброса предохранителей.

• Один защищает панель управления от короткого замыкания. Это узкий переключатель, ближайший к распределительной коробке.
• Другая — низкая круглая кнопка, предохраняющая обогреватель от перегрева. При перезагрузке издает слышимый щелчок. Он находится под небольшим отверстием в нижней крышке, но достаточно большим, чтобы вставить ручку или отвертку и перезагрузить нагреватель
.

Монтажная коробка для нагревателя сауны представляет собой узкое место, поэтому вам нужно хорошо измерить длину провода, но оставить немного больше. В случае с панелью управления PSC-9 и многими панелями управления они получают питание непосредственно от нагревателя сауны. Эта панель управления имеет как выключатель ВКЛ/ВЫКЛ, так и таймер с 9обратный отсчет часов и термостат, поэтому требуется короткая длина провода 12-5, а также провод термостата 18-2.

Начните с того, чтобы решить, где разместить панель управления — обычно рядом с дверью и снаружи сауны, а в идеале — рядом с каменкой для сауны. PSC-9 поставляется с корпусом, который действует как монтажная коробка. Мы рекомендуем использовать 1-дюймовую резиновую трубку для размещения провода из-за ее изолирующих свойств, и ее легче пропустить через панели сауны. Установите корпус в стене и протяните провод 12-5 через резиновую трубу во внутренней стене или панели сауны между отопителя и области панели управления

При использовании кабелепровода оставьте около 2 футов резинового кабелепровода, выходящего из стены под нагревателем сауны. Здесь будет размещаться только провод 12-го калибра, а не провод 8-го калибра. Провода в панели управления хорошо пронумерованы 10, 11, 12, нейтраль и провод заземления, поэтому необходимо 12-5. Они соответствуют приемным стержням, закрепленным винтами в нижней части каменки для сауны Polar HNVR 80.

СОВЕТ: Вода, заливаемая на камни сауны для пара, может упасть на дно, а часть может попасть в резиновый трубопровод, поэтому мы рекомендуем прорезать прорезь в нижней части колена, чтобы лишняя вода могла стекать.

PSC-9 имеет переключатель управления и внутреннего или наружного освещения, который питается от отдельной 20-амперной цепи, как и любые источники света, выключатели и настенные светильники.

Мы рекомендуем прокладывать всю мощность через потолок, поэтому в нашей установке провод 12-го калибра шел к большой распределительной коробке в потолке, затем провода шли к выключателю освещения панели управления для наружного освещения, выключателю внутреннего освещения, выключатель для питания внутренней напольной розетки и питания соляной лампы.

См. Как построить сауну: Крепление каменки к стене

См. наш текст и видео о монтаже печи для сауны в разделе «Как построить сауну» | Статья Преобразование комнаты в сауну.

И прежде чем включить каменку, обратите внимание на наш ассортимент аксессуаров для сауны: шерстяные шапки для сауны, увлажнитель каменки и многое другое.



НАСЛАЖДАЙТЕСЬ! Есть хорошие аксессуары для сауны, которые помогут вам расслабиться, такие как подголовник и подставки для ног, доски (настил для прохода), соляные лампы, термометры, гигрометры (для измерения влажности), веник (для чистки тела) … наслаждайтесь !

Также прочитайте «Преимущества домашней сауны» — обзор преимуществ сауны в вашем доме, таких как стоимость, комфорт, конфиденциальность и удобство.

Если мы можем быть вам полезны, напишите нам или позвоните по телефону 1.800.426.3929 или читайте дальше. Спасибо!

Строить сауну? Несколько советов по электрике, чтобы не поджариться.

проводка уличной сауны для питания и, в данном случае, для регулировки громкости динамика.

Saunatimes предпочитает сауны на дровах, и активисты создают движение «Утилизируйте свой шкаф с инфракрасными лампочками». Тем не менее, электрические печи для сауны имеют свое место.

Ниже приведен гостевой пост от Миллера Брэдли, инженера-электрика по профессии. Он, на мой взгляд, специалист по электрике и саунам. Если у вас есть вопросы/комментарии, пожалуйста, используйте раздел комментариев под этим сообщением, так как мы призываем его присоединиться к нам:

Введите г-на Брэдли:

Вот некоторые проблемы с электричеством, которые следует учитывать при планировании сауны. Иногда решение

может быть принято на ранней стадии проекта, что кажется не таким уж большим делом, которое может иметь

большие разветвления позже. Надеюсь, эта информация поможет людям принять решение о покупке дровяной или электрической каменки

.

Обратите внимание, что все требования основаны на Национальном электротехническом кодексе (NEC). Местные постановления

, зарубежные страны и т. д. могут иметь разные требования. Если вы сомневаетесь,

проконсультируйтесь с лицензированным электриком или в местном строительном/инспекционном отделе.

Локальная проводка сауны (деревянная или электрическая каменка)

• Для цепей, защищенных 20-амперным автоматическим выключателем, требуются медные проводники №12 AWG

. В 15-амперных цепях можно использовать проводники № 14, но также разрешено использовать

№ 12. Не допускается установка медных проводников № 14 AWG в 20-амперную цепь

. Важно отметить, что все проводники в 20-амперной цепи должны иметь номер

#12, включая провода для освещения.

• Для наружных саун рассмотрите возможность установки внешней розетки. Это удобная функция

для подключения электроинструментов, радиоприемника и т. д. Она может располагаться сбоку или сзади

сауны в эстетических целях. Внешние сосуды должны иметь защиту GFCI,

должны быть «атмосферостойкими» (на лицевой стороне сосуда

будет символ «WR») и должны быть установлены с атмосферостойким покрытием «в процессе эксплуатации» ( что-то может быть

подключено, а крышка все еще может быть закрыта). Если вы хотите поставить рождественские огни

или аналогичный в сауне, рассмотрите возможность установки дополнительной емкости у края крыши.

• Внешние светильники должны быть рассчитаны на использование вне помещений. Simplest — это настенное крепление

, примыкающее к двери. Следует учитывать, как светильник будет

крепиться к стене. Для любого сайдинга, кроме полностью плоского, светильник должен быть

установлен на монтажном блоке. Это необходимо для создания ровной поверхности для установки светильника

, в отличие от неровной поверхности углового сайдинга. Это может быть как

прост как деревяшка. Производители также производят монтажные блоки для сайдинга,

, как для использования с виниловым сайдингом, так и с деревянным сайдингом. Они также делают некоторые из них для модернизации

, поэтому их легко установить в существующую структуру.

Рекомендации по выбору электрических нагревателей для сауны (внешних или внутренних)

• Есть ли в сервисном центре достаточная запасная электрическая мощность для нагревателя? Большие электрические нагреватели

имеют мощность порядка 8-10 кВт и легко могут быть самыми большими

электрическая нагрузка на службу, даже больше, чем электрические печи, водонагреватели и сушилки для белья

. В больших/новых домах с током 150 или 200 ампер, как правило,

имеется достаточная запасная емкость для электрического нагревателя сауны, но это может быть проблемой

в старых/небольших домах, где есть ток 100 ампер. Есть несколько действительно старых домов

с 60-амперными услугами.

• Имеет ли существующая панель управления достаточно свободного физического пространства для размещения

2-полюсный автоматический выключатель нагревателя? Почти все электрические нагреватели имеют напряжение 240

вольт, однофазные и требуют двухполюсного автоматического выключателя (аналогично тому, что используется для кондиционера

или электрической духовки/водонагревателя/сушилки для белья). Если на вашей панели

нет свободных мест, существующие однополюсные автоматические выключатели

необходимо преобразовать в тандемные выключатели, чтобы освободить место, или может потребоваться добавить дополнительную панель

. Также рассмотрите дополнительные места для 15- или 20-амперной цепи для освещения,

розетки и т.д.

Особые указания для закрытых саун с электрическим нагревателем

• Как проводники будут проходить от щита к сауне? Нужно ли вскрывать готовые стены

для прокладки проводов, а затем ремонтировать? Или можно сауну

расположить так, чтобы не нужно было вскрывать готовые стены?

Особенности для отдельных наружных саун с дровяной каменкой

• Если к сауне подводится только один подземный контур для освещения/

розеток, учитывайте защиту GFCI для всей цепи. Это означает не

GFCI снаружи в сауне, а автоматический выключатель GFCI на главной панели или

для обслуживания сауны со стороны нагрузки розетки GFCI в доме. Причина этого

связана с глубиной прокладки проводов от главного щита

к сауне. Как правило, прямо заглубленные проводники должны иметь глубину 24 дюйма, а одиночные ответвленные цепи с защитой

GFCI номиналом 20 ампер или меньше должны иметь глубину всего 12 дюймов. А

Чертовски меньше копать! Вы также можете поместить его в кабелепровод из ПВХ, но

все равно должен иметь глубину 12 дюймов (или 18 дюймов, если он не защищен GFCI). Он может быть всего

глубиной 6 дюймов, с защитой GFCI или без, если он установлен в жестком металлическом кабелепроводе, но это

несколько непрактичный метод установки для среднего домовладельца. И

, так как вся цепь защищена GFCI, нет необходимости в розетках GFCI в сауне

; Подойдут «обычные» сосуды. Обратите внимание, что если есть отключение GFCI,

вам придется вернуться в дом, чтобы сбросить его!

Особые указания для отдельных наружных саун с электрическими каменками:

Отдельные наружные сауны с электрическими каменками представляют собой особые проблемы. В соответствии со стандартом

NEC, для обслуживания отдельной структуры может быть установлена ​​только одна цепь. Этот

создает проблему, так как обычно должно быть как минимум два контура: один для нагревателя сауны

и отдельный контур для освещения/розеток. Если нужен только обогреватель без

светильники/розетки, тогда можно установить один контур нагревателя, и все будет хорошо, но если вы собираетесь

побеспокоиться о подаче электричества к конструкции, имеет смысл установить также

светильники и розетки. Есть некоторые обогреватели, которые включают в себя встроенные компоненты
для обслуживания одного источника света и выключателя (что означает только один контур

для сауны), но это не лучший вариант для дополнительного освещения в раздевалке. ,

розеток и т.д. Лучшее решение – установить подпанель в сауне. К счастью, наличие

раздевалки делает эту задачу довольно простой. Итак, имея в виду идею вспомогательной панели,

Некоторые другие вопросы для рассмотрения:

• Возможна ли вообще установка проводников под землей (т. е. каменистая почва, задний двор

полностью вымощен и т. д.)?

• По какой трассе будут идти провода от главного щита до сауны? Есть ли

другие внешние здания, которые нужно обойти? Имеет ли смысл располагать сауну

с одной стороны дома или с другой, для удобства прокладки проводников? Если основной щит

находится на противоположной стороне дома от сауны, можно ли установить часть контура

внутри, чтобы исключить необходимость чрезмерного рытья снаружи?

• Копание траншеи. Можно ли это сделать своими руками? Хорошо работает, если у вас есть время,

трасса не слишком длинная/глубокая и грунт легкий (т.е. весь песок). Подумайте об аренде

траншеекопателя в пункте проката или наймите ландшафтную компанию, чтобы вырыть его. Убедитесь, что

коммунальные службы определили местонахождение своих подземных линий, и будьте в курсе

всего, что может быть на пути (например, септиктенк или подземные спринклерные линии

).

• Глубина захоронения. В общем, вот минимальные глубины для проводников в

в соответствии с NEC:

o Прямой заглубленный: 24 дюйма

o В трубе из ПВХ: 18 дюймов

o В жесткой металлической трубе: 6 дюймов (резьбовая, жесткая труба, а не EMT)

• Проволока. Фидер от главной панели к дополнительной панели должен быть 240 вольт, 3-

провод. Сюда входят два незаземленных проводника (горячие), нейтраль и земля.

Если кабель прокладывается напрямую, он должен быть рассчитан на прямую прокладку. Кабель UF (подземный фидер

) является наиболее типичным используемым типом. При использовании ПВХ или жесткого кабелепровода

Наиболее распространенный выбор — отдельные проводники THWN. Внутренняя часть заглубленного кабелепровода

считается влажной средой, поэтому проводники внутри кабелепровода должны также соответствовать требованиям

для влажных мест. При использовании кабелепровода подумайте о том, чтобы его размер был больше, чем

— минимум, требуемый NEC, поскольку это упрощает установку проводников

.

• Система заземляющих электродов. Поскольку фидер подводится к отдельно стоящей конструкции

, в сауне необходимо установить новую систему заземляющих электродов. Там

существует множество способов сделать это, но самый простой — это два заземляющих стержня, вбитых в землю

и расположенных на расстоянии не менее 6 футов друг от друга. Заземляющие стержни соединены друг с другом и заземляющей шиной

в субпанели сауны с медным проводом без сращивания,

, обычно № 6 AWG.

• Субпанель . Для аккуратного вида выберите вспомогательную панель, которую можно установить заподлицо, например,

, чтобы крышка была заподлицо с готовой стеной. Установите его в раздевалке на

внешняя стена, желательно не выше скамейки. Вы всегда можете повесить гобелен или плакат

или что-то подобное на лицевую сторону для эстетики.
