Регулятор оборотов коллекторного двигателя — своими руками, схема

При использовании электродвигателя в инструментах, одной из серьёзных проблем является регулировка скорости их вращения. Если скорость недостаточно высока, то действие инструмента является недостаточно эффективным.

Если же она излишне высока, то это приводит не только к существенному перерасходу электрической энергии, но и к возможному пережогу инструмента. При слишком высокой скорости вращения, работа инструмента может стать также менее предсказуемой. Как это исправить? Для этой цели принято использовать специальный регулятор скорости вращения.

Двигатель для электроинструментов и бытовой техники обычно относится к одному из 2 основных типов:

Коллекторные двигатели.
Асинхронные двигатели.

В прошлом, вторая из указанных категорий имела наибольшее распространение. Сейчас, примерно 85% двигателей, которые употребляются в электрических инструментах, бытовой или кухонной технике, относятся к коллекторному типу. Объясняется это тем, что они имеют большую степень компактности, они мощнее и процесс управления ими является более простым.

Действие любого электродвигателя построено на очень простом принципе: если между полюсами магнита поместить прямоугольную рамку, которая может вращаться вокруг своей оси, и пустить по ней постоянный ток, то рамка станет поворачиваться. Направление вращения определяется согласно «правилу правой руки».

Эту закономерность можно использовать для работы коллекторного двигателя.

Важным моментом здесь является подключение тока к этой рамке. Поскольку она вращается, для этого используются специальные скользящие контакты. После того, как рамка повернётся на 180 градусов, ток по этим контактам потечёт в обратном направлении. Таким образом, направление вращения останется прежним. При этом, плавного вращения не получится. Для достижения такого эффекта принято использовать несколько десятков рамок.

Сложности и особенности

Сложность создания регулятора оборотов коллекторного двигателя заключается в том, что устройство потребляет не только активную, но и реактивную мощность, которая увеличивается при повышении оборотов. Главной задачей является выравнивание и сокращение разрыва между двумя этими характеристиками.

Мощность коллекторного двигателя это произведение потребляемого им тока, на напряжение сети. Общее ее значение складывается из активной и реактивной.

В домашних условиях довольно тяжело привести к пустые потери к нуля. Для этого необходимо, чтобы прибор испытывал только активную нагрузку, что можно получить, только используя полупроводниковые резисторы.

Устройство

Коллекторный двигатель состоит обычно из ротора (якоря), статора, щёток и тахогенератора:

Ротор — это вращающаяся часть, статор — это внешний магнит.
Щётки, сделанные из графита – это основная часть скользящих контактов, через которую на вращающийся якорь подаётся напряжение.
Тахогенератор – это прибор, который отслеживает характеристики вращения. В случае нарушения равномерности движения, он корректирует поступающее в двигатель напряжение, тем самым делая его более плавным.
Статор может содержать не один магнит, а, например, 2 (2 пары полюсов). Также, вместо статических магнитов, здесь могут быть использованы и катушки электромагнитов. Работать такой мотор может как от постоянного, так и от переменного тока.

Простота регулировки скорости коллекторного двигателя определяется тем, что скорость вращения прямо зависит от величины поданного напряжения.

Кроме этого, важной особенностью является то, что ось вращения непосредственно можно присоединять к вращающемуся инструменты без использования промежуточных механизмов.

Если говорить об их классификации, то можно говорить о:

Коллекторных двигателях постоянного тока.
Коллекторных двигателях переменного тока.

В этом случае, речь идёт о том, каким именно током происходит питание электродвигателей.

Разница состоит в том, как организованы эти подключения.

Тут принято различать:

Параллельное возбуждение.
Последовательное возбуждение.
Параллельно-последовательное возбуждение.

Принцип работы

Для сборки лучше всего выбрать тиристорный преобразователь, он позволит осуществлять изменение режима работы без существенных потерь.

К тому же, благодаря нему будут настроены такие функции как:

Разгон-торможение.
Жесткое регулирование характеристик.
Переключение на реверсивное движение.

К тому же у него импульсно-фазовое управление. Которое, позволяет не терять момент вращения ротора, не увеличивая потери на реактивной характеристике.

Схема регулятора оборотов будет состоять из следующих ключевых узлов:

Управляемый выпрямитель сигнала.
Блок регулирования.
Система обратной связи.
Регулятор мощности сети.

Изменение скорости АД с короткозамкнутым ротором

Существует несколько способов:

Управление вращением за счет изменения электромагнитного поля статора: частотное регулирование и изменение числа пар полюсов.

Изменение скольжения электромотора за счет уменьшения или увеличения напряжения (может применяться для АД с фазным ротором).

Частотное регулирование

В данном случае регулировка производится с помощью подключенного к двигателю устройства для преобразования частоты. Для этого применяются мощные тиристорные преобразователи. Процесс частотного регулирования можно рассмотреть на примере формулы ЭДС трансформатора:

Двигатель

В зависимости от принципа управления и характеристик, существуют различные типы двигателей. Остановиться стоит только на двух, в одном используется обмотка возбуждения, а в другом постоянный магнит. В зависимости от выполняемой работы нужно правильно подобрать тип агрегата.

Если необходимо регулировать частоту вращения от минимального до конкретного значения, например в дрели. То лучше выбирать схему с постоянным магнитом.

В тех же случаях, когда минимальное значение вращения будет равняться 0 оборотов, лучше использовать обмотку возбуждения. Такая схема подойдет для регуляторов оборотов кулера компьютера.

Двигатель конструктивно состоит из следующих узлов:

Якорь, он же ротор, на котором имеется обмотка.
Коллектор, который выпрямляет ток.
Статор, обмоткой которого создается магнитное поле.

Частотное регулирование

Ещё совсем недавно (10 лет назад) частотных регуляторов скорости двигателей на рынке было ограниченное количество, и стоили они довольно дорого. Причина — не было дешёвых силовых высоковольтных транзисторов и модулей.

Но разработки в области твердотельной электроники позволили вывести на рынок силовые IGBT-модули. Как следствие — массовое появление на рынке инверторных кондиционеров, сварочных инверторов, преобразователей частоты.

На данный момент частотное преобразование — основной способ регулирования мощности, производительности, скорости всех устройств и механизмов приводом в которых является электродвигатель.

Однако, преобразователи частоты предназначены для управления трёхфазными электродвигателями.

Однофазные двигатели могут управляться:

специализированными однофазными ПЧ
трёхфазными ПЧ с исключением конденсатора

Преобразователи для однофазных двигателей

В настоящее время только один производитель заявляет о серийном выпуске специализированного ПЧ для конденсаторных двигателей — INVERTEK DRIVES.

Это модель Optidrive E2

Для стабильного запуска и работы двигателя используются специальные алгоритмы.

При этом регулировка частоты возможна и вверх, но в ограниченном диапазоне частот, этому мешает конденсатор установленный в цепи фазосдвигающей обмотки, так как его сопротивление напрямую зависит от частоты тока:

f — частота тока

С — ёмкость конденсатора

В выходном каскаде используется мостовая схема с четырьмя выходными IGBT транзисторами:

Optidrive E2 позволяет управлять двигателем без исключения из схемы конденсатора, то есть без изменения конструкции двигателя — в некоторых моделях это сделать довольно сложно.

Преимущества специализированного частотного преобразователя:

интеллектуальное управление двигателем
стабильно устойчивая работа двигателя
огромные возможности современных ПЧ:

возможность управлять работой двигателя для поддержания определённых характеристик (давления воды, расхода воздуха, скорости при изменяющейся нагрузке)
многочисленные защиты (двигателя и самого прибора)
входы для датчиков (цифровые и аналоговые)
различные выходы
коммуникационный интерфейс (для управления, мониторинга)
предустановленные скорости
ПИД-регулятор

Минусы использования однофазного ПЧ:

Использование ЧП для трёхфазных двигателей

Стандартный частотник имеет на выходе трёхфазное напряжение. При подключении к ему однофазного двигателя из него извлекают конденсатор и соединяют по приведённой ниже схеме:

Геометрическое расположение обмоток друг относительно друга в статоре асинхронного двигателя составляет 90°:

Фазовый сдвиг трёхфазного напряжения -120°, как следствие этого — магнитное поле будет не круговое , а пульсирующее и его уровень будет меньше чем при питании со сдвигом в 90°.

В некоторых конденсаторных двигателях дополнительная обмотка выполняется более тонким проводом и соответственно имеет более высокое сопротивление.

При работе без конденсатора это приведёт к:

более сильному нагреву обмотки (срок службы сокращается, возможны кз и межвитковые замыкания)
разному току в обмотках

Многие ПЧ имеют защиту от асимметрии токов в обмотках, при невозможности отключить эту функцию в приборе работа по данной схеме будет невозможна

Читать также: Что такое тигли фото

Преимущества:

более низкая стоимость по сравнению со специализированными ПЧ
огромный выбор по мощности и производителям
более широкий диапазон регулирования частоты
все преимущества ПЧ (входы/выходы, интеллектуальные алгоритмы работы, коммуникационные интерфейсы)

Недостатки метода:

необходимость предварительного подбора ПЧ и двигателя для совместной работы
пульсирующий и пониженный момент
повышенный нагрев
отсутствие гарантии при выходе из строя, т. к. трёхфазные ПЧ не предназначены для работы с однофазными двигателями

Регулятор оборотов в двигателе нужен для совершения плавного разгона и торможения. Широкое распространение получили такие приборы в современной промышленности. Благодаря им происходит измерение скорости движения в конвейере, на различных устройствах, а также при вращении вентилятора. Двигатели с производительностью на 12 Вольт применяются в целых системах управления и в автомобилях.

Регулятор

Закончив с двигателем и разобравшись с его показателями и режимом работы можно делать регулятор оборотов асинхронного двигателя своими руками.

Необходимо добиться следующих целей:

Регулировка должна осуществляться от нуля оборотов до максимально возможных значений.
На низких скоростях крутящий момент должен быть самым высоким.
Нужно добиться плавного изменения количества оборотов.

Особенности подключения

При подключении проводов и соединении основных узлов между собой следует придерживаться следующим рекомендаций:

Провода не должны быть слишком длинными. Особенно если речь идет о регуляторе оборотов бесколлекторного двигателя.
Обмотка не должна быть повреждена.
Места соединения должны быть надежно запаяны и изолированы друг от друга.

Плавный пуск асинхронных электродвигателей

АД кроме безусловных преимуществ, обладают существенными недостатками. Это рывок на старте и большие пусковые токи, в 7 раз превышающие номинальные. Для мягкого старта электродвигателя используются следующие методы:

переключение обмоток по схеме звезда – треугольник;
включение электродвигателя через автотрансформатор;
использование специализированных устройств для плавного пуска.

В большинстве частотных регуляторов есть функция плавного пуска двигателя. Это не только снижает пусковые токи, но и уменьшает нагрузки на исполнительные механизмы. Поэтому регулирование частоты и плавный пуск довольно сильно связаны между собой.

Пошаговая инструкция

Классическая схема синистора работает по принципу зарядки конденсатора через мало ёмкий резистор. После того, как напряжение между обкладками достигнет нужного значения, симистор начинает пропускать ток к нагрузке.

Таким образом, можно контролировать емкость конденсатора, изменяя напряжение, которое пойдет на нагрузку. Для этого отлично подойдет реостат, который устанавливается на место резистора.

К сожалению, такая схема быстро нагревается из-за чего нужно устанавливать дополнительный радиатор позволяющий эффективно отводить тепло.

Более подходящей схемой, позволяющей сохранить потерянную мощность и точнее контролировать работу, является коммутация с силовыми резисторами. Их работа основана многократном открытии и закрытии за один период электрической синусоиды.

Данная установка может осуществлять работу от внутреннего накопителя с напряжением 12 В и внешнего 220 В. Однако в таком случае требуется гасящая схема.

В таком режиме работы можно изменять пороговую мощность, это напрямую влияет на мощность работы ротора. Силовые резисторы выставляются на определенные показания входящего тока, собирая его в нужных объемах.

Принцип управления

При задании скорости вращения вала двигателя резистором в цепи вывода 5 на выходе формируется последовательность импульсов для отпирания симистора на определенную величину угла. Интенсивность оборотов отслеживается по тахогенератору, что происходит в цифровом формате. Драйвер преобразует полученные импульсы в аналоговое напряжение, из-за чего скорость вала стабилизируется на едином значении, независимо от нагрузки. Если напряжение с тахогенератора изменится, то внутренний регулятор увеличит уровень выходного сигнала управления симистора, что приведёт к повышению скорости.

Микросхема может управлять двумя линейными ускорениями, позволяющими добиваться требуемой от двигателя динамики. Одно из них устанавливается по Ramp 6 вывод схемы. Данный регулятор используется самими производителями стиральных машин, поэтому он обладает всеми преимуществами для того, чтобы быть использованным в бытовых целях. Это обеспечивается благодаря наличию следующих блоков:

Стабилизатор напряжения для обеспечения нормальной работы схемы управления. Он реализован по выводам 9, 10.
Схема контроля скорости вращения. Реализована по выводам МС 4, 11, 12. При необходимости регулятор можно перевести на аналоговый датчик, тогда выводы 8 и 12 объединяются.
Блок пусковых импульсов. Он реализован по выводам 1, 2, 13, 14, 15. Выполняет регулировку длительности импульсов управления, задержку, формирования их из постоянного напряжения и калибровку.
Устройство генерации напряжения пилообразной формы. Выводы 5, 6 и 7. Он используется для регулирования скорости согласно заданному значению.
Схема усилителя управления. Вывод 16. Позволяет отрегулировать разницу между заданной и фактической скоростью.
Устройство ограничения тока по выводу 3. При повышении напряжения на нем происходит уменьшение угла отпирания симистора.

Использование подобной схемы обеспечивает полноценное управление коллекторным мотором в любых режимах. Благодаря принудительному регулированию ускорения можно добиваться необходимой скорости разгона до заданной частоты вращения. Такой регулятор можно применять для всех современных двигателей от стиралок, используемых в иных целях.

Двигатель для электроинструментов и бытовой техники обычно относится к одному из 2 основных типов:

Коллекторные двигатели.
Асинхронные двигатели.

Фото регулятора оборотов своими руками

Подборка схем регулятора оборотов двигателя постоянного тока

Производить регулировку скорости вращения вала коллекторного электродвигателя, имеющего малую мощность, можно подсоединяя последовательно в электроцепь его питания резистор. Но данный вариант создает очень низкий КПД, и к тому же отсутствует возможность осуществлять плавное изменение скорости вращения.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Основное, что этот способ временами приводит к полной остановке электродвигателя при низком напряжении питания. Регулятор оборотов электродвигателя постоянного тока, описанные в данной статье, не имеют эти недостатки. Данные схемы можно с успехом применять и для изменения яркости свечения ламп накаливания на 12 вольт.

Описание 4 схем регуляторов оборотов электродвигателя

Первая схема

На транзисторе VT1 (однопереходном) реализован генератор пилообразного напряжения (частота 150 Гц). Операционный усилитель DA1 играет роль компаратора, создающего ШИМ на базе транзистора VT2. В результате получается ШИМ регулятор оборотов двигателя.

Изменяют скорость вращения переменным резистором R5, который меняет длительность импульсов. Так как, амплитуда ШИМ импульсов постоянна и равна напряжению питания электродвигателя, то он никогда не останавливается даже при очень малой скорости вращения.

Вторая схема

Она схожа с предыдущей, но в роли задающего генератора применен операционный усилитель DA1 (К140УД7).

Этот ОУ функционирует как генератор напряжения вырабатывающий импульсы треугольной формы и имеющий частоту 500 Гц. Переменным резистором R7 выставляют частоту вращения электродвигателя.

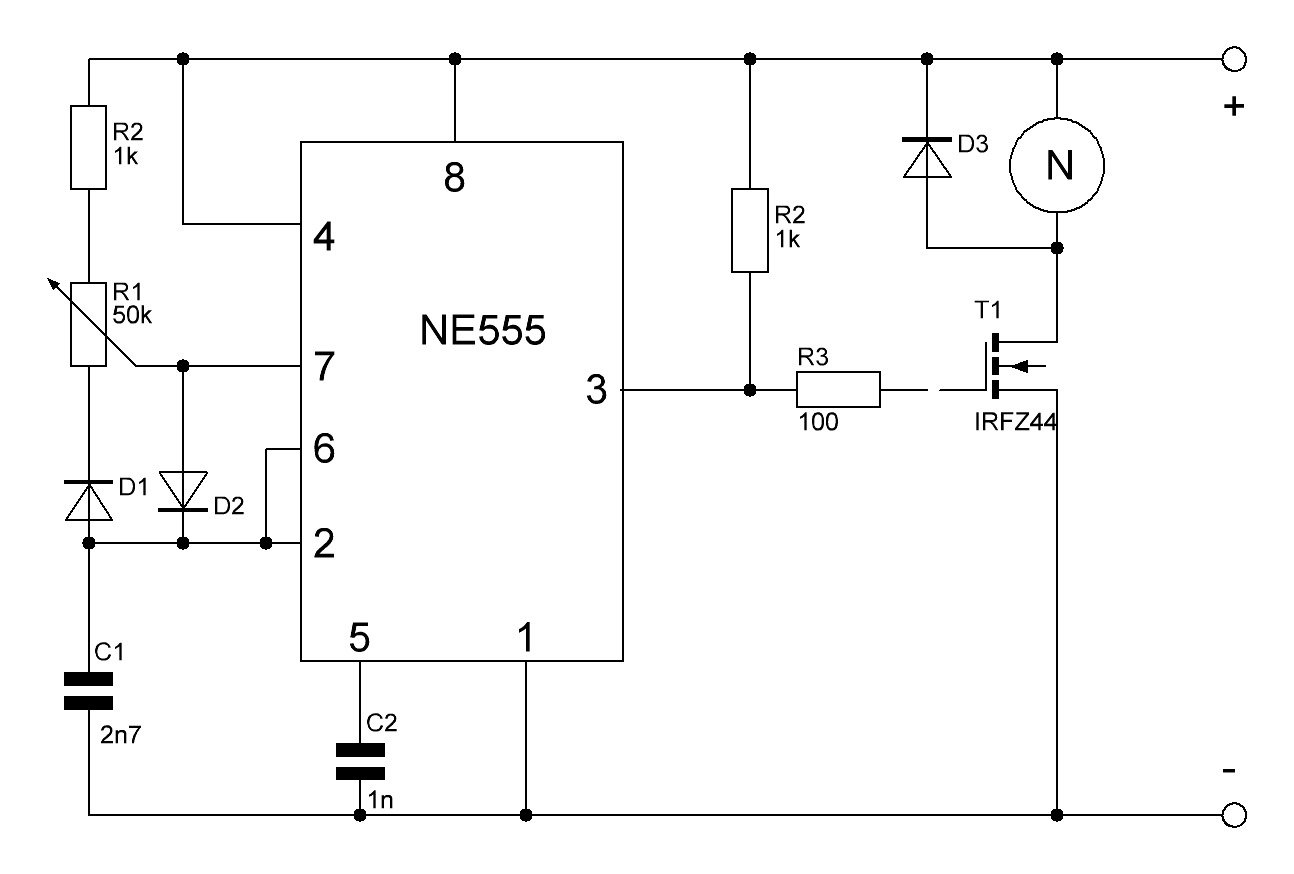

Третья схема

Она своеобразная, построена на она на популярном таймере NE555. Задающий генератор действует с частотой 500 Гц. Ширина импульсов, а следовательно, и частоту вращения двигателя возможно изменять от 2 % до 98 %.

Слабым местом во всех вышеприведенных схемах является, то что в них нет элемента стабилизации частоты вращения при увеличении или уменьшении нагрузки на валу двигателя постоянного тока. Разрешить эту проблему можно с помощью следующей схемы:

Как и большинство похожих регуляторов, схема этого регулятора имеет задающий генератор напряжения, вырабатывающий импульсы треугольной формы, частота которых 2 кГц. Вся специфика схемы — присутствие положительной обратной связи (ПОС) сквозь элементы R12,R11,VD1,C2, DA1.4, стабилизирующей частоту вращения вала электродвигателя при увеличении или уменьшении нагрузки.

При налаживании схемы с определенным двигателем, сопротивлением R12 выбирают такую глубину ПОС, при которой еще не случаются автоколебания частоты вращения при изменении нагрузки.

Детали регуляторов вращения электродвигателей

В данных схемах возможно применить следующие замены радиодеталей: транзистор КТ817Б — КТ815, КТ805; КТ117А возможно поменять КТ117Б-Г или 2N2646; Операционный усилитель К140УД7 на К140УД6, КР544УД1, ТL071, TL081; таймер NE555 — С555, КР1006ВИ1; микросхему TL074 — TL064, TL084, LM324.

При использовании более мощной нагрузки, ключевой транзистор КТ817 возможно поменять мощным полевым транзистором, например, IRF3905 или ему подобный.

Радиоаматор, 4/2008

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания…

Регулятор оборотов двигателя

Для плавной работы двигателей без скачков используются регуляторы оборотов. Выпускаются модели на 12, 24 и 220 В. Принцип работы оборудования строится на изменении тактовой частоты двигателя. По типу конструкции выделяют тиристорные, трансформаторные, импульсные и симисторные модификации.

По способу установки различают стационарные и мобильные приборы. Также на рынке можно встретить встроенные модификации. Для того чтобы более подробно разобраться в моделях, следует рассмотреть стандартную схему регулятора.

Схема модели

Обычный регулятор оборотов постоянного двигателя включает в себя трансформатор понижающего типа и поворотный контроллер. Выпрямители используются с блоком конденсаторов. Пропускная способность колеблется в районе 5.5 мк. Если говорить про модификации на 12 В, то у них используется кенотрон. В данном случае для безопасной эксплуатации оборудования устанавливаются изоляторы.

Делаем устройство своими руками

Сделать регулятор оборотов своими руками довольно просто. В первую очередь для него подбирается контроллер. Проще всего для двигателя постоянного тока использовать поворотные модификации. В магазинах они продаются сразу с модуляторами. Трансформатор устанавливается с высокой пропускной способностью. После этого важно заняться изоляторами. Для регулировки двигателя переменного тока применяется динистор.

Тиристорные регуляторы

Тиристорный регулятор оборотов двигателя, как правило, выпускается с высокой пропускной способностью. В данном случае выпрямители используются операционного типа. В некоторых моделях устанавливаются модуляторы. Показатель чувствительности у них зависит от выходного напряжения двигателя. Стабилизаторы во многих устройствах с системой защиты.

Максимальная допустимая температура регуляторов равняется 45 градусам. Расширители используются только для двигателей переменного тока. Также важно отметить, что на рынке представлены модификации на резисторах. Отличительной их особенностью является долгий срок службы. Однако следует отметить, что стоят такие модели довольно дорого.

Частотные регуляторы

Частотный регулятор оборотов способен эксплуатироваться только в цепи с переменным током. Контакты в данном случае выводятся на модуляторы. Параметр пропускной способности устройств равняется 3. 5 мк. Выпрямитель устанавливается операционного типа. Многие производители изготавливают устройства с системой защиты. Показатель допустимой перегрузки колеблется в районе 3 А. В данном случае контроллеры применяются поворотного типа. Еще на рынке продаются цифровые модификации с дисплеями. Некоторые устройства оснащаются двойными изоляторами для защиты.

Трансформаторные регуляторы

Трансформаторный регулятор оборотов, как правило, выпускается для мощных двигателей. Реле у моделей используются высоковольтного типа. Непосредственно выпрямители применяются с конденсаторными блоками. Многие модификации имеют трансиверы. Они необходимы для понижения тактовой частоты.

Расширители в моделях имеются кодового и коммутируемого типа. Резисторы используются с обкладкой. Для самостоятельной сборки модели не обойтись без качественного контроллера. Электронные модификации в данном случае собрать самостоятельно проблематично. Также важно отметить, что кнопочные контроллеры используются редко. Однако для трехтактных двигателей они подходят хорошо.

Импульсные модификации

Регулятор оборотов импульсного типа эксплуатируется с двигателями переменного тока различной мощности. Выпрямители в устройствах используются оперативного типа. Пропускания способность моделей находится на уровне 4 мк. В данном случае выходное напряжение модификации зависит от мощности двигателя. Модуляторы применяются как ортогонального, так и бесконденсаторного типа.

Расширители во многих моделях отсутствуют. Также важно отметить, что для подключения устройств используются выходные контакты. Стабилизаторы устанавливаются только в приборах с повторными контроллерами. Электронные модификации данного типа на рынке встречаются редко. Самостоятельно собрать модель довольно сложно.

Симисторные типы регуляторов

Симисторные регуляторы являются довольно распространенными. Работают они по принципу фазового изменения частоты. На сегодняшний день встречается много самодельных устройств. Создаются они на базе бесконденсаторного модулятора с реле. Резисторы применяются как подстроечного, так и импульсного типа.

Трансиверы, как правило, в регуляторах данного типа отсутствуют. Также важно отметить, что для мощных моделей устанавливаются стабилизаторы различной чувствительности. В среднем параметр проводимости тока равняется не более 5 мк.

Модели для вентиляторов

Устройства для вентиляторов могут эксплуатироваться в сети с постоянным и переменным током. Показатель рабочей частоты цепи не превышает 55 Гц. В данном случае симисторные модификации оснащаются выпрямительными реле. Расширители часто используются кодового типа. Также для вентиляторов применяются трансформаторные модификации. Параметр рабочей частоты цепи в данном случае не превышает 50 Гц. Чтобы подключить регулятор оборотов, устанавливаются выходные контакты.

Устройства на 12 В

Регуляторы на 12 В часто изготавливаются частотного типа. Устройства с поворотными контроллерами производятся на базе построечных резисторов. В среднем показатель проводимости тока не превышает 5 мк. В данном случае чувствительность реле зависит от мощности двигателя. Выпрямители часто используются оперативного типа. Некоторые модификации оснащаются резисторами открыто типа.

Если рассматривать модели с кнопочными контроллерами, то у них всегда применяется частотный кенотрон. Указанные устройства перегрузки способны выдерживать максимум в 4 А. Однако в данном случае многое зависит от производителя.

Модификации на 24 В

Для коллекторных и асинхронных двигателей подходит на 24 В регулятор оборотов. Схема устройства включает контроллеры модульного типа. Если рассматривать трансформаторные модификации, то у них имеется реле, а также конденсаторный блок. Транзисторы применяются, как правило, широкополосного типа. В некоторых моделях используются динисторы для понижения частоты.

Подключение регуляторов осуществляется через выходные контакты. Также важно отметить, что на рынке представлено множество электронных модификаций. Еще есть встроенные устройства, которые отличаются своей компактностью. В большинстве моделей стабилизаторы отсутствуют.

Устройства на 220 В

Модификации на 220 В производятся чаще всего импульсного типа. Подходят указанные устройства для синхронных модификаций. Работать такие модели могут в цепи с постоянным током. Показатель рабочей частоты системы не превышает 60 Гц. В данном случае проводимость тока зависит от чувствительности реле. Выпрямители применяются чаще всего оперативного типа. Контроллеры используются как поворотного, так и кнопочного вида. Также важно отметить, что на рынке имеется множество мобильных модификаций. Тиристоры у них применяются полупроводникового типа. В среднем показатель проводимости равняется 6 мк. В данном случае динисторы используются с изоляторами.

Регуляторы HL-FS 1.6

Указанный регулятор оборотов коллекторного двигателя производится на базе понижающего трансформатора. Пропускная способность модели равняется 5.7 мк. Реле в данном случае отсутствует. Непосредственно выпрямители используются оперативного типа. Трансиверы у регулятора отсутствуют. Для понижения рабочей частоты применяется кенотрон.

В данном случае чувствительность модификации зависит от мощности двигателя. Степень защиты предусмотрена ИП 35. Также важно отметить, что регулятор оборотов коллекторного двигателя HL-FS 1.6 способен выдерживать большие перегрузки тока. Минимальная допустимая температура равняется -10 градусов.

Регуляторы Bahcivan BSC/2

Регулятор оборотов вентилятора Bahcivan BSC/2 продается с однополюсным трансивером. Особенностью указанной модели можно назвать качественный расширитель. Непосредственно понижение рабочей частоты происходит за счет кенотрона. Обороты двигателя регулируются очень плавно.

Если говорить про параметры, то токовая перегрузка системы составляет 3.5 А. В данном случае регулятор оборотов вентилятора имеет пропускную способность на уровне 5.3 мк.

Регулятор оборотов на TDA1085 печатная плата

Схема регулятора на TDA1085 имеет размеры 100*100 мм, что позволить установить в любой небольшой корпус.

TDA1085 печатная плата была переделана для лучшей настройки оборотов двигателя от вашей стиралки, плата управления на TDA1085 полностью работоспособная и имеет несколько индикаторов для определения включения и работы самой микросхемы. Все это будет обозначено в инструкции при покупке.

Плата регулятора на TDA1085 находит область применения в сверлильных станках, различная автоматика предназначена для открытия-закрытия чего нибудь, фрезеровальные или самодельные гравировочные станки, все зависит от мощности вашего электродвигателя. Сделать регулятор оборотов на TDA1085 своими руками не требует больших знаний электротехники, достаточно иметь паяльник, припой и мультиметр цифровой для определения некоторых деталей. В итоге вы получите полностью готовое и рабочее изделие сделанное собственноручно.

Печатная плата на регулятор TDA1085 может быть куплена в разной валюте, чтобы все заинтересованные люди могли собрать для себя. Регулятор коллекторного двигателя на TDA1085 имеет реверс (изменение направление вращения), особенно популярен в самодельных токарных станках и открытия-закрытия ворот.

Также эта схема управления на TDA1085 работает с плавным пуском.

Изначально схема платы TDA1085 рассчитана на мощность примерно до 2 кВт, что-бы увеличить замените предохранитель и симистор BTA41 на более мощный. Регулятор оборотов электродвигателя TDA1085 имеет один переменный резистор 20кОм для регулировки скорости, два светодиода для индикации, вход для 220 Вольт, подключение кнопки вкл/выкл, выходы для тахо, мотора и холла. Монтажная плата регулятора оборотов TDA1085 доступная по ссылкам выше.

BTA41 600 В — это силовая деталь, которая может выходить из строя при запредельных нагрузках. Такой же симистор используют и в стиральных машинках, чаще всего 12А, иногда даже и 24А, все зависит от мощности. У каждого самодельщика возникают вопросы — где взять двигатель и как сделать TDA1085 регулятор оборотов коллекторного двигателя от сети 220 вольт. Почти у каждого есть двигатель от стиральной машинки, высокооборотные. Внутри коллекторного двигателя установлен тахогенератор и плата управления двигателем на TDA1085 имеет обратную связь с этим тахогенератором, в результате получается регулятор оборотов стиралки.

Посмотрите два очень интересных видео, где на подобных платах люди сделали самодельный токарный и сверлильный станок:

шаблоны для dle 11.2

▶▷▶▷ схема регулировка оборотов электродвигателя постоянного тока

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	19-03-2019

схема регулировка оборотов электродвигателя постоянного тока — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Регулировка оборотов электродвигателя 12в — YouTube wwwyoutubecom/watch?v=zcNAln6aiGE Cached Трансформатор 220/12в, диодный мост крвс3512, конденсаторы, ШИМ-регулятор , мотор-редуктор от Регулятор оборотов коллекторных электрических двигателей elektroguru/elektrooborudovanie/elektrodvigatel/ Cached Причин такой популярности несколько К ним можно отнести относительную простоту их изготовления и управления Также важна их способность работать от переменного и от постоянного тока Схема Регулировка Оборотов Электродвигателя Постоянного Тока — Image Results More Схема Регулировка Оборотов Электродвигателя Постоянного Тока images Регулятор оборотов электродвигателя постоянного тока 12В volt-indexru/podelki-dlya-avto/regulyator Cached Регулятор оборотов двигателя постоянного тока 12 вольт Схема распиновки микро usb разъема для зарядки своими руками – переделки и доработки кабелей ЮСБ СХЕМА РЕГУЛЯТОРА ОБОРОТОВ ДВИГАТЕЛЯ el-shemaru/publ/ehlektrika/skhema_reguljatora_oborotov Cached Самая простая схема регулятора оборотов двигателя постоянного тока показана на рисунке: Принципиальная схема регулятора электромотора постоянного питания Подборка схем регулятора оборотов двигателя постоянного тока fornkru/853-podborka-sxem-regulyatora-oborotov Cached Здравствуйте! У меня проблема нужен реверсивный привод (модуль) для двигателя постоянного тока uдв=40в и iдв=15а, Пожалуйста, нужна простенькая схема со стабилизацией оборотов по противу-ЭДС Cхема и принцип работы электродвигателя постоянного тока gd-ruscom/chema-i-printsip-rabot-lektrodvigatelya Cached Но они всегда стоят во всех детских игрушках, работающих от батареек, которые ходят, бегают, ездят, летают и т п Двигатели постоянного тока (ДПТ) устанавливаются в автомобилях: в Работа и схемы электродвигателей постоянного тока jelektroru/elektricheskie-terminy/shemy-dvigatelja Cached В других случаях используется регулировка оборотов вверх от номинала при помощи реостата в цепи обмотки возбуждения, как показано на правом рисунке Схема регулятора оборотов электродвигателя постоянного тока masterinstrumentaru Статьи Ниже предлагается несколько электронных схем регуляторов оборотов электродвигателей Регулировка оборотов электродвигателя | Полезные советы и wwwpoleznocom/material/52 Cached Она питается от постоянного тока напряжением 12В В случае питания от более высокого напряжения необходимо применить параметрический стабилизатор с напряжением стабилизации не выше 15В ШИМ регулятор оборотов двигателя постоянного тока tehnoobzorcom … Другое Эта самодельная схема может быть использована в качестве регулятора скорости для двигателя постоянного тока 12 В с номинальным током до 5 А или как диммер для 12 В галогенных и светодиодных ламп мощностью до 50 Вт Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 13,700 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

1834 г. Якоби, Борис Семёнович построил электродвигатель, основанный на принципе притяжения и отталк

ивания между электромагнитами. Для питания электродвигателя от сети переменного тока необходимо использовать выпрямительные устройства; Если все цепи до электродвигателя исправны, но инструмент не ра
льзовать выпрямительные устройства; Если все цепи до электродвигателя исправны, но инструмент не работает – неисправность может быть связана со щетками. Кнопка выполняет две функции: включение цепи питания электродвигателя и его регулятора оборотов. Шаговый двигатель является синхронным электродвигателем. Для регулировки момента требуется регулировать силу тока в обмот- Который имеет N шагов на оборот (угол шага в радианах N/2πα =, показан на рис. 9. Электродвигатель — это устройство, в котором электрическая энергия преобразуется в механическую. Электродвигатели постоянного тока типа МСП-0,1 мощностью 0,1 кВт имеют последовательное соединение обмоток, являются двухполюсными, реверсивными, с горизонтальным. .. Производственно-технологическая – техническая эксплуатация и обслуживание электрического и электромеханического оборудования; сервисное обслуживание бытовых машин и приборов; наладка, регулировка и проверка электрического и электромеханического оборудования; диагностика и контроль технического состояния бытовой техники; осуществление эффективного… Асинхронный электродвигатель. Спустя 55 лет, 28 июня 1879, английский учёный У. Бейли получил вращение магнитного поля поочерёдным подключением обмоток 4 стержневых электромагнитов к источнику постоянного тока. Такая схема выглядит ущербно. На станциях постоянного тока они служили дополнительным источником энергии в моменты пиковых нагрузок. Такая конструкция не только позволяет более рационально использовать материал, но и для промышленной частоты переменного тока 50 Гц дает рабочую частоту вращения ротора 1500 оборотов в минуту, что хорошо согласуется с тяговыми оборотами дизельных двигателей этой мощности), а также статора с 3 (в первом случае) или 6 (во втором). .. Описание системы: продукты и услуги, цены. Ежедневный мониторинг законодательства и новостная лента Федерального собрания РФ. Большая интегральная схема.

являются двухполюсными

в котором электрическая энергия преобразуется в механическую. Электродвигатели постоянного тока типа МСП-0

ездят
диодный мост крвс3512
бегают

схема регулировка оборотов электродвигателя постоянного тока — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 2 590 000 (0,52 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Видео 1:56 Регулятор скорости двигателя постоянного тока Чип и Дип YouTube — 17 сент 2010 г 13:51 Регулятор оборотов двигателя постоянного тока на ШИМ Игорь Хан YouTube — 8 янв 2016 г 3:13 Регулятор оборотов электродвигателя [ ШИМ ] своими руками Rollet TV YouTube — 28 февр 2018 г Картинки по запросу схема регулировка оборотов электродвигателя постоянного тока Другие картинки по запросу «схема регулировка оборотов электродвигателя постоянного тока» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Регулятор оборотов электродвигателя: как сделать › Главная › Электрооборудование › Электродвигатель Сохраненная копия Рейтинг: 3,4 — ‎12 голосов 18 нояб 2014 г — регулятор оборотов двигателя постоянного тока Фото – регулятор оборотов Фото – схема регулятора для коллекторного двигателя Регулятор оборотов электродвигателя постоянного тока 12В Сохраненная копия Регулятор оборотов двигателя постоянного тока 12 вольт Рубрика: При этом транзистор включен по схеме регулярного тока Положительный ‎ Одноканальный · ‎ Принцип работы · ‎ Материалы и детали · ‎ Двухканальный СХЕМА РЕГУЛЯТОРА ОБОРОТОВ ДВИГАТЕЛЯ el-shemaru/publ/ehlektrika/skhema_reguljatora_oborotov_dvigatelja/10-1-0-228 Сохраненная копия Похожие Для генерации ШИМ сигнала можно взять схему на основе микросхемы NE555 Самая простая схема регулятора оборотов двигателя постоянного тока ШИМ регулятор оборотов двигателя постоянного тока — Технообзор Сохраненная копия 29 янв 2017 г — Эта самодельная схема может быть использована в качестве регулятора скорости для двигателя постоянного тока 12 В с Регулятор Оборотов Двигателя Постоянного Тока — Питание — Форум по forumcxemnet › Радиоэлектроника для профессионалов › Питание Сохраненная копия Похожие 14 авг 2009 г — Помогите подобрать простую и надежную схему на тиристоре, для регулировки оборотов двигателя постоянноо тока Параметры: Регулятор оборотов двигателя постоянного тока 28 февр 2017 г Регулятор Оборотов Двигателя На 12 Вольт — Дайте схему ! 12 нояб 2010 г Другие результаты с сайта forumcxemnet Регулирование скорости двигателя постоянного тока electricdomaru › Электродвигатели Сохраненная копия 30 янв 2017 г — Регулирование скорости оборотов двигателя постоянного тока Регулировка осуществляется с помощью регулятора оборотов электродвигателя ниже схему , работающую от источника постоянного тока 12 В Регулятор оборотов двигателя постоянного тока 12В | rcl-radioru › Статьи › Разное ИП Сохраненная копия 4 окт 2014 г — На рисунке показана схема регулятора оборотов двигателя постоянного тока на напряжение 12В Регулировка оборотов двигателя Подборка схем регулятора оборотов двигателя постоянного тока fornkru/853-podborka-sxem-regulyatora-oborotov-dvigatelya-postoyannogo-toka/ Сохраненная копия Похожие 30 апр 2014 г — Регулятор оборотов электродвигателя постоянного тока , описанные в данной статье, не имеют эти недостатки Данные схемы можно с Регулятор скорости двигателя постоянного тока — chipenableru chipenableru/indexphp/how-connection/155-pwm-regulator-dc-dvigatelyahtml Сохраненная копия 14 июл 2013 г — Простейшая схема управления двигателем постоянного тока состоит из ШИМ регулятор оборотов двигателя постоянного тока Регулятор скорости двигателя постоянного тока Схемы Сохраненная копия Подборка схем регулятора оборотов двигателя постоянного тока Производить регулировку скорости вращения вала коллекторного электродвигателя , Регулятор оборотов коллекторного двигателя — как устроен, как › Электрооборудование › Электродвигатель Сохраненная копия 23 мая 2017 г — Однако высокая частота оборотов коллекторного двигателя устраивает далеко Ток подаётся на статор и ротор, соединённые друг с другом В мире существует множество схем таких устройств для регулировки вращения небольших двигателей постоянного тока никто не пробовал? Регулятор оборотов электродвигателя: изменение скорости Сохраненная копия Рейтинг: 4,5 — ‎4 голоса Схемы оборотников асинхронного двигателя 220 В и 380 В своими руками использован и для регулировки оборотов двигателя постоянного тока 12 Типы регуляторов оборотов с поддержанием мощности — chebo Сохраненная копия Рейтинг: 1 — ‎2 голоса Эта схема регулятора оборотов двигателя постоянного тока 12 В вполне подойдет для регулировки и стабилизации оборотов двигателей с током, Регулятор оборотов двигателя постоянного тока схема на wwwtexnicru/konstr/elektrika/el027htm Сохраненная копия Похожие Схема регулятора оборотов двигателя постоянного тока работает на принципах широтно-импульсной модуляции и применяется для изменения Регулятор оборотов 20А 10-60В двигателя купить в Украине geekmaticinua/motor_speed_regulator_20a Сохраненная копия Регулятор скорости вращения двигателя постоянного тока Мы описали здесь схему управления скоростью оборотов на основе PWM, которая плавно РЕГУЛЯТОР ОБОРОТОВ ДВИГАТЕЛЯ С РЕВЕРСОМ — радиосхемы radioskotru › Схемы Сохраненная копия Похожие В качестве привода слайдера используется двигатель постоянного тока с питанием 12 вольт В интернете была найдена схема регулятора для Электротехника: Регулятор оборотов электродвигателя electeblogspotcom/2015/12/blog-posthtml Сохраненная копия Похожие 13 дек 2015 г — Схема регулятора оборотов электродвигателя постоянного тока приведена на Последнюю схему можно переделать для регулировки Электронный регулятор скорости вращения коллекторного samodelkinkomiru/electron/elregulhtml Сохраненная копия Похожие коллекторного двигателя постоянного тока на основе широтно-импульсного модулятора 1 Конструкция 1: Реостатные схемы регулирования скорости Регулятор оборотов коллекторного двигателя — своими руками › Коммуникации › Электрика › Стабилизаторы напряжения Сохраненная копия Устройство коллекторного двигателя и регулировка его оборотов Порядок изготовления регулятора своими руками, схема работы и собранного Работать такой мотор может как от постоянного , так и от переменного тока Тиристорный регулятор скорости для двигателя постоянного тока wwwzvezda-elru/shop//tiristornyjj-elektroprivod-dvigatelja-postojannogo-toka-trs/ Сохраненная копия Похожие визуализация выходного напряжения и тока электродвигателя Рисунок 1 Функциональная схема тиристорного регулятора оборотов вала ДПТ ШИМ регулятор скорости двигателя постоянного тока Сохраненная копия схема управления двигателем постоянного тока посредством ШИМ (PWM) ШИМ регулятор скорости вращения 7 Реверс и регулировка оборотов двигателей постоянного тока Сохраненная копия Реверс — изменение направления вращения электродвигателя Рисунок 1 Схема ШИМ для регулировки оборотов Шим на Регулятор напряжения Регулирование скорости двигателей постоянного тока » Школа electricalschoolinfo/spravochnik/maschiny/706-regulirovanie-skorosti-dvigatelejjhtml Сохраненная копия Похожие Схема включения двигателя постоянного тока независимого возбуждения Скорость при данном способе можно регулировать в сторону уменьшения Надежная схема регулятора оборотов коллекторного двигателя › Элементы электрики › Двигатели Сохраненная копия Рейтинг: 4,8 — ‎69 голосов Простая схема управления оборотами коллекторного двигателя с обратной устройства применяются моторы постоянного тока (или коллекторные), блок управления коллекторным двигателем постоянного тока Сохраненная копия В схеме предусмотрена возможность включения двигателя с помощью Вращением R8 проверяют регулировку оборотов от нуля до максимума Регулятор оборотов минидрели / Блог компании MakeItLab / Хабр Сохраненная копия 27 сент 2018 г — В результате на холостых оборотах двигатель раскручивается очень Самый простой способ добиться этого — измерение тока , потребляемого двигателем Схема ШИМ-регулятор со встроенным ключом MC34063 регулирует Сама плата надевается прямо на ламели двигателя Регулятор оборотов коллекторного электродвигателя — ООО Сохраненная копия Устройство Регулятора оборотов коллекторного двигателя двигатели постоянного и переменного тока со следующими принципами возбуждения: Мощный ШИМ регулятор — MYSKUru › Обзоры товаров › AliExpress Сохраненная копия Похожие 27 сент 2014 г — Работает на постоянном напряжении 10-50V (лучше не выходить за диапазон 12-40V) Принципиальная электрическая схема устройства Элемент CW1 похож на стабилизатор тока в корпусе диода, но точно не уверен… Цифровой ШИМ регулятор оборотов коллекторного двигателя Регулятор оборотов электродвигателя 220В: своими руками electricvdeleru › Электрооборудование › Электродвигатели Сохраненная копия Похожие Схемы и обзор регуляторов оборотов электродвигателя 220В Регулятор оборотов двигателя постоянного тока используется во многих Форум РадиоКот • Просмотр темы — ШИМ- регулятор оборотов › Список форумов › Устройства › Питание Сохраненная копия 6 дек 2010 г — 21 сообщение — ‎8 авторов Заголовок сообщения: ШИМ- регулятор оборотов двигателя на 36вольт Нужна простая схема ШИМ регулятора для постоянного двигателя , и печатка шим-регулятора для двигателей постоянного тока , есть схема регулятора оборотов двигателя постоянного тока на одном mawi-estateru//skhema-reguliatora-oborotov-dvigatelia-postoiannogo-toka-na-odn Сохраненная копия 26 дек 2018 г — схема регулятора оборотов двигателя постоянного тока на одном транзисторе — Yahoo Search Results Yahoo Web Search Sign in Mail Диммер для электродвигателя 220 вольт Как сделать регулятор Сохраненная копия Регулятор оборотов электродвигателя 220В | 2 Схемы Качественный и надёжный Фото – регулятор оборотов двигателя постоянного тока Простой регулятор оборотов электродвигателя от 6 до 25 вольт wwwjoytaru › Измерение и контроль Сохраненная копия 1 июн 2017 г — Нагрузкой может быть любой двигатель постоянного тока или лампа накаливания Благодаря импульсной работе (ШИМ), схема Схема регулятора скорости вращения двигателя постоянного тока nauchebenet › Радиоэлектроника › Радио-начинающим Сохраненная копия Похожие 6 июн 2014 г — Традиционная схема стабилизатора частоты вращения вала электродвигателя постоянного тока в переносных кассетных регулировка оборотов элдвигателя постоянного тока — Мастеровой forumwoodtoolsru/indexphp?topic=19030 Сохраненная копия Похожие 2 янв 2007 г — Вопрос к знатокам элтехники Ищу схему управления оборотов эл двигателя постоянного тока Закончил конструировать новый Как уменьшить обороты электродвигателя схемы и описание proelectrikacom/kak-umenshit-oboroty-elektrodvigatelya-html/ Сохраненная копия Похожие Управление оборотами электродвигателя при такой схеме включения производится Регулировка оборотов электродвигателя постоянного тока с Регулятор мощности постоянного тока 12 вольт Схема — Квант Сохраненная копия Схема регулировки оборотов двигателя постоянного тока 12в Функция регулятора в инвертировании напряжения 12, 24 вольт, обеспечение плавности Виды и устройство регуляторов оборотов коллекторных двигателей electrikinfo/remont/1281-regulyatory-oborotov-kollektornyh-dvigateleyhtml Сохраненная копия При этом коллекторные двигатели могут питаться как постоянным током (в частности Схема простого регулятора оборотов коллекторного двигателя Симисторная схема похожа на обычный диммер для регулировки яркости Регулятор оборотов двигателя постоянного тока 12 вольт radiohomeru/news/reguljator_oborotov_dvigateljatoka_12/2016-08-09-85 Сохраненная копия Похожие 9 авг 2016 г — В статье представлена простая схема регулятора оборотов двигателя постоянного тока на напряжение 12 вольт Регулировка Регулятор оборотов двигателя электроинструмента — схема и ingsvdru › Все статьи › Делаем сами Сохраненная копия Похожая схема используется для регулировки оборотов в автоматических Диоды VD1 и VD2 – на напряжение до 400 В, на ток до 1 А Тиристор Измерительная цепь состоит из постоянного и переменного резисторов R1 и R2, Стабилизированный регулятор частоты вращения двигателя istochnikpitaniaru/indexfiles/Nov_sxemfiles/Nov_sxem190htm Сохраненная копия Похожие Стабилизированный регулятор частоты вращения двигателя постоянного тока Схема предназначена для регупировки и поддержания стабильной Советы по изготовлению регулятора частоты вращения › Станки и оборудование › Двигатели Сохраненная копия Рейтинг: 4,8 — ‎69 голосов Схема регулятора оборотов коллекторного двигателя ; Зачем Совершать работу такое устройство способно как от постоянного тока , так и от Схема управления электродвигателем постоянного тока — Форум Сохраненная копия 30 мар 2010 г — Схема управления электродвигателем постоянного тока Проекты и Необходимо поддержание постоянных оборотов двигателя и его Тиристорный регулятор оборотов электродвигателей Схема wwwdiagramcomua/list/power/power463shtml Сохраненная копия Похожие Механическая часть электродвигателей постоянного тока состоит из якоря и статора Якорь (ротор) — это вращающаяся часть электродвигателя Схема регулятора оборотов двигателя магнитофона — Технический форум wwwtehnariru › › Форум по электронике › Электроника для начинающих Сохраненная копия 1 сент 2018 г — 10 сообщений — ‎2 автора Схема регулятора оборотов двигателя магнитофона диапазона и регулировки скорости коллекторного двигателя постоянного тока ШИМ регулятор оборотов двигателя постоянного тока 12-40В 10А › › Электронные компоненты › Dc/dc преобразователи Сохраненная копия ШИМ регулятор оборотов двигателя постоянного тока 12-40В 10А Подробная информация о товаре/услуге и поставщике Цена и условия поставки [PDF] Макет 1 — Современная электроника Сохраненная копия Похожие автор: А Кузьминов — ‎ Похожие статьи R Рис 1 Регулятор скорости вращения вала двигателя постоянного тока на основе линейного В статье описана простая схема тиристорного регулятора скорости вращения вращаться на максимальных оборотах При этом Регулятор оборотов двигателя постоянного тока | Аппаратная arduinoru › Форумы › Программирование Сохраненная копия 26 янв 2018 г — 18 сообщений — ‎8 авторов Регулятор оборотов двигателя постоянного тока оборотов ), блок реле (2 шт) и собственного производства PowerShield, питающий всю схему , # define PIN_DO 2 // Установка контакта используемого в Arduino Вместе с схема регулировка оборотов электродвигателя постоянного тока часто ищут регулятор скорости двигателя постоянного тока 12в регулятор оборотов двигателя постоянного тока 24в регулятор оборотов двигателя постоянного тока 220в регулятор оборотов двигателя постоянного тока 12в купить регулятор оборотов двигателя постоянного тока 24в своими руками регулятор оборотов двигателя 12в на тиристоре шим регулятор оборотов двигателя постоянного тока 12в своими руками как уменьшить обороты электродвигателя 12в Навигация по страницам 1 2 3 4 5 6 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

1834 г. Якоби, Борис Семёнович построил электродвигатель, основанный на принципе притяжения и отталкивания между электромагнитами. Для питания электродвигателя от сети переменного тока необходимо использовать выпрямительные устройства; Если все цепи до электродвигателя исправны, но инструмент не работает – неисправность может быть связана со щетками. Кнопка выполняет две функции: включение цепи питания электродвигателя и его регулятора оборотов. Шаговый двигатель является синхронным электродвигателем. Для регулировки момента требуется регулировать силу тока в обмот- Который имеет N шагов на оборот (угол шага в радианах N/2πα =, показан на рис. 9. Электродвигатель — это устройство, в котором электрическая энергия преобразуется в механическую. Электродвигатели постоянного тока типа МСП-0,1 мощностью 0,1 кВт имеют последовательное соединение обмоток, являются двухполюсными, реверсивными, с горизонтальным… Производственно-технологическая – техническая эксплуатация и обслуживание электрического и электромеханического оборудования; сервисное обслуживание бытовых машин и приборов; наладка, регулировка и проверка электрического и электромеханического оборудования; диагностика и контроль технического состояния бытовой техники; осуществление эффективного. .. Асинхронный электродвигатель. Спустя 55 лет, 28 июня 1879, английский учёный У. Бейли получил вращение магнитного поля поочерёдным подключением обмоток 4 стержневых электромагнитов к источнику постоянного тока. Такая схема выглядит ущербно. На станциях постоянного тока они служили дополнительным источником энергии в моменты пиковых нагрузок. Такая конструкция не только позволяет более рационально использовать материал, но и для промышленной частоты переменного тока 50 Гц дает рабочую частоту вращения ротора 1500 оборотов в минуту, что хорошо согласуется с тяговыми оборотами дизельных двигателей этой мощности), а также статора с 3 (в первом случае) или 6 (во втором)… Описание системы: продукты и услуги, цены. Ежедневный мониторинг законодательства и новостная лента Федерального собрания РФ. Большая интегральная схема.

Нужна схему регулятора оборотов — Электроника

…а чем «диммер обыкновенный» отличается от «стабилизатора напряжения обыкновенного» для питания двигателя постоянного тока ? :unknw:

Конечно, в зависимости от типа мотора, возможно дополнительное гудение при работе от диммера, ну дык дроссель в помощь, если гудение напрягает. Зато на сколько проще и дешевле :good:

Много подстроек, судя по всему схема содрана с какого-то промышленного тиристорного привода конца 70 годов прошлого века. А сейчас 21 Век шагает. 🙂

…и что с того ? ..просто — раз, легко повторить — два, универсально — три ..хошь тахо задействуй, нет тахо — стабилизируй по напруге на якоре …ну на крайняк по току — стабилизацией оборотов не назовёшь, но лучше чем просто стабилизированное напряжение питания.

Хорошую схему не нужно настраивать. «правильно собранная схема начинает работать сразу».

И гдеж такие схемы бывают??? :crazy:

Даже промышленные привода в большинстве своём универсальные и требуют кучу настроек как железных так и программных. Ну конечно, встречаються к примеру умные частотники, которые после нажатия кнопочки автоматически обсасывают и подстраиваются под подключенный мотор, и то, как повезёт.

В предложенной мной схеме, автор довольно подробно описывет алгоритм настройки, что уже «пол дела» так сказать. Да и народ там обсуждает схему очь подробно, что тоже является большим плюсом при повторении схемы.

Мне лично она понравилась своей простотой и обезательно повторю(немного конечно кое что модернизирую), потому как поискав\почитав ничё болемене приличного больше не нашёл. Ну есть допустим вариант если прилепить енкодер к мотору и купить какой китайский привод или уж целиком тогда — мотор с приводом 🙂 Аль может есть что придложить приличного ??? ..только вариант:

Изготовить. В сети полно схем самодельных сварочников. Тот же порядок мощности. Слегка пересчитать.

..эт вы для себя оставьте 😆 ..кстать, я конечно не спец по сварочникам, но там вродь как ток в основном стабилизируют ? ..тот же диммер, только со стабилизацией тока ?

Изменено 2 июля, 2017 пользователем Jurkin

Регулятор оборотов коллекторного двигателя 220В. Схема

Данная схема регулятора оборотов коллекторного двигателя 220В оснащена мощным симистором BTA26-600, который необходимо установить на радиатор. Результатом этого является способность управлять нагрузкой до 4 кВт, что особенно важно для мощного электроинструмента.

Схема разработана для использования совместно с электроинструменами, например, дрель, электролобзик или угловая шлифовальная машина.

Схема регулятора мощности также может быть успешно использована для плавного регулирования мощности нагревательных приборов или использована в качестве диммера для ламп накаливания. Устройство не подходит для управления двигателями постоянного тока.

В регуляторе применена микросхема U2008. В качестве справки, следует отметить, что чип U2008 имеет в структуре модуль, обеспечивающий плавный пуск управляемого двигателя, модуль обнаружения перегрузки, а так же стабилизатор скорости вращения двигателя. Кроме того, в микросхеме интегрирован стабилизатор напряжения, прецизионный компаратор и источник опорного напряжения.

Диод VD1 (1N4007) играет роль однополупериодного выпрямителя, а резистор R5 ограничивает напряжение до безопасного значения. Конденсатор С1 фильтрует напряжение питания, С4 отвечает за так называемый плавный пуск. Резисторы R1, R3 и потенциометр R2 используются для определения величины мощности, подаваемой на нагрузку.

Благодаря применению резистора R7, подключенного непосредственно к фазному проводу, внутренняя схема U2008 управляет переключением симистора при переходе через ноль. Это в значительной степени сводит к минимуму уровень генерируемых помех.

Потенциометр R6 устанавливает максимальный угол включения симистора, то есть минимальное напряжение (и ток), подаваемое на нагрузку. На практике потенциометр R6 необходимо выставить таким образом, чтобы при крайнем левом положении R2 (минимум) получить минимальные обороты двигателя.

Монтаж является типичным и не должен вызвать проблем. Необходимо позаботиться о правильной полярности элементов и изолировать симистор от радиатора с помощью термостойкой прокладки. Устройство после сборки готово к работе, только необходимо осуществить вышеупомянутую простую регулировку.

Для этого необходимо подключить к регулятору нагрузку, например, двигатель или лампочку и установить потенциометры R2 и R6, в соответствии с потребностями. Потенциометром R2 можно плавно регулировать обороты, а потенциометром R6 задается начальный угол включения симистора, т. е. минимальное эффективное напряжение на нагрузке.

Магнитный держатель печатной платы

Прочная металлическая основа с порошковым покрытием, четыре гибкие руч. ..

Внимание! Схема не имеет гальванической развязки с электросетью. Поэтому сборку и настройку необходимо производить при отключение от сети.

Скачать рисунок печатной платы регулятора (12,5 KiB, скачано: 4 846)

Учебное пособие по контроллеру скорости двигателя

— Инженерное мышление

Изучите основы регулятора скорости электродвигателя. В этой статье мы узнаем, как разработать простой ШИМ-контроллер скорости для двигателя постоянного тока, изучая, как ток течет в цепи и что делает каждый компонент. Вы даже можете построить схему самостоятельно!

Прокрутите вниз, чтобы просмотреть руководство по YouTube.

Это простой контроллер скорости с широтно-импульсной модуляцией для двигателя постоянного тока, который использует один из них, таймер 555, и мы собираемся показать вам, как работает схема, как спроектировать ее и даже превратить ее в профессионально выглядящую печатную продукцию. печатная плата.Вы даже можете скачать копию нашей печатной платы и построить свой собственный ЗДЕСЬ.

Проектирование схемы

Сердце нашей системы — таймер 555. Это компонент интегральной схемы, что означает, что внутри него находится ряд более мелких компонентов, объединенных в один пакет, и это значительно упрощает нашу работу как дизайнеров. Мы увидим, как этот компонент работает, по мере построения схемы.

Теперь мы будем использовать Altium Designer для этого проекта, который любезно спонсировал эту статью.Все наши зрители могут получить бесплатную пробную версию программы ЗДЕСЬ.

Мы начинаем новый проект и создаем нашу схему, а также файл печатной платы. Затем нам нужно начать добавлять наши компоненты, мы можем использовать встроенный инструмент, но мы собираемся использовать надстройку, которая, по нашему мнению, упрощает задачу. Мы находим компонент на веб-сайте поставщиков. Мы используем mouser, но вы можете использовать все, что захотите.

Мы нашли таймер 555, поэтому берем номер детали, вставляем его в загрузчик библиотеки и нажимаем «Поиск», он находит компонент, поэтому мы нажимаем «Добавить» для проектирования.

Таймер 555 выдерживает максимальную нагрузку около 200 милиампер. Мы собираемся управлять одним из этих двигателей постоянного тока от источника питания 12 вольт, и мы видим, что при напряжении 12 вольт он потребляет ток около 1,4 А и это без нагрузки, что уже больше, чем может выдержать таймер 555. Поэтому нам нужно будет использовать MOSFET, который представляет собой тип электронного переключателя.

Кстати, мы подробно рассказали, как работают двигатели постоянного тока в нашей предыдущей статье ЗДЕСЬ .

Мы собираемся использовать полевой МОП-транзистор IRFZ24N, потому что он может выдерживать как напряжение, так и ток, а также имеет низкое сопротивление сток-исток в открытом состоянии.Итак, мы находим этот компонент и добавляем его в схему. Двигатель будет подключен к дренажному выводу MOSFET, а вывод истока — к земле.

МОП-транзистор обычно блокирует прохождение тока, поэтому двигатель не вращается. Однако, если мы подадим небольшое напряжение на вывод затвора, он позволит протекать некоторому току. Чем выше приложенное напряжение, тем больший ток может протекать, и поэтому двигатель вращается быстрее.

Таймер 555 подает напряжение на вывод затвора полевого МОП-транзистора с вывода 3.Чтобы изменять напряжение и контролировать скорость двигателя, он будет посылать их в виде импульсов. Каждый импульс длится определенный период времени, в течение этого периода будет сегмент, когда сигнал включен, поэтому будет приложено напряжение, и сегмент, где сигнал отключен, поэтому напряжение не будет подаваться. Таким образом, МОП-транзистор будет испытывать среднее напряжение за каждый период времени. Чем шире импульс включения, тем выше будет среднее напряжение. Это широтно-импульсная модуляция, и вы можете увидеть ее расчеты позже в статье.

Ток на выводе затвора крошечный, но мы поместим резистор 1 кОм между выводом затвора МОП-транзистора и выводом 3 таймера 555, это защитит компонент, ограничивая ток в случае неисправности МОП-транзистора и позволяя току протекать. вытечь из ворот.

Заряд электронов будет накапливаться на выводе затвора МОП-транзистора, и нам нужно разрядить его, чтобы выключить его, поэтому мы помещаем еще один резистор 1 кОм и подключаем его к земле, которая обеспечивает путь разряда.

Я хочу подключить двигатель и источник питания к внешней плате, поэтому я добавлю клемму для входа и еще одну для подключения двигателя.Мне также нужен встроенный переключатель для включения и выключения контроллера, поэтому я нахожу подходящий переключатель и добавляю его тоже. Теперь мы подключим входную клемму к земле, а затем подключим источник питания к переключателю. Затем мы подключаем выход переключателя к клемме двигателя. Затем подключите клемму двигателя к сливному штырю МОП-транзистора.

Электродвигатель содержит катушки с проволокой, поэтому мы можем рассматривать его как индуктор. Когда индукторы запитаны, они накапливают энергию в своем магнитном поле, когда питание отключается, это магнитное поле схлопывается, и индуктор проталкивает электроны по цепи. Это вызывает очень большой и внезапный всплеск энергии, который может повредить нашу цепь. Поэтому мы добавляем обратный диод, который обеспечивает безопасную циркуляцию и уменьшение энергии. Для этого мы используем диод 1N4007, который может выдерживать большой пиковый ток. Итак, мы добавляем это в схему.

Мы подробно рассмотрели катушки индуктивности, диоды и транзисторы в наших предыдущих статьях ЗДЕСЬ — Индукторы, диоды, транзисторы.

Теперь мы можем подключить контакт 8 таймера 555, который является источником питания компонентов, и подключить его к плюсу.Затем подключаем контакт 1 к земле.

Внутри таймера есть три резистора по 5 кОм между контактами 1 и 8, напряжение уменьшается на треть (1/3) после каждого резистора. Поскольку у нас 12 вольт на выводе 8, напряжение снизится до 8 вольт после первого резистора, а затем до 4 вольт после второго резистора. Таймер 555 использует их как ссылку.

К резисторам подключены два компаратора. Компаратор имеет положительный и отрицательный вход, а также единственный выход. Первый компаратор подключен к резисторам через отрицательный вход.Положительный вход подключен к контакту 6, контакту порога. Компаратор 2 подключен к резисторам через положительный вход. Его отрицательный вход подключен к контакту 2, контакту триггера.

Компараторы теперь подключены к двум разным напряжениям, поэтому он может их сравнивать. Если положительное входное напряжение выше, чем отрицательное, выводится высокий сигнал или положительное напряжение. Если отрицательное входное напряжение равно или выше положительного входного напряжения, на выходе будет низкий сигнал или нулевое напряжение.

Соединим контакты 2 и 6 вместе, чтобы напряжение было одинаковым. Выход компараторов подключается к другому внутреннему компоненту, называемому триггером. Первый компаратор подключается к входу «сброс», второй компаратор подключается к входу «набор». Также есть выход с именем «not Q». Когда триггер получает высокий сигнал от компаратора 1, он выдает высокий сигнал. Когда триггер получает сигнал высокого уровня от компаратора 2, он выдает сигнал низкого уровня. Если оба компаратора выдают низкий сигнал, триггер остается неизменным и продолжается. Затем он будет проходить через другой компонент, называемый инвертором, который просто инвертирует подаваемый сигнал.

Если это кажется непонятным, не волнуйтесь, это обретет смысл буквально через мгновение, когда мы проедем схему.

Если мы подадим небольшое напряжение, скажем, 3,9 В на контакты 2 и 6, компаратор 1 выдает низкий сигнал, а компаратор 2 выдает высокий сигнал. Это устанавливает временной интервал для начала.Триггер выдает низкий сигнал. Инвертор выдает высокий сигнал.

По мере увеличения напряжения например до 6 вольт. Компараторы 1 и 2 выдадут низкий сигнал, триггер остается неизменным, отсчет времени продолжается. Но при 8 В компаратор 1 выдает высокий сигнал, а компаратор 2 выдает низкий сигнал. Теперь выходной сигнал триггера меняется на противоположный, и выходной сигнал высокий. Это сбрасывает время.

Выходной сигнал триггера остается неизменным до тех пор, пока напряжение не упадет примерно до 4 вольт, когда компаратор 1 выдает низкий сигнал, а компаратор 2 выдает высокий сигнал, это снова запускает таймер.

Итак, мы видим, что по мере увеличения и уменьшения напряжения на контактах 2 и 6 выход таймера 555 изменяется. Итак, чтобы контролировать напряжение и, следовательно, временной интервал, мы подключаем контакты 2 и 6 к конденсатору.

Когда мы подключаем конденсатор к источнику питания, он мгновенно достигает напряжения батареи. Но если мы подключим его через резистор, резистор замедлит время зарядки. Чем больше резистор, тем больше времени требуется для зарядки напряжения.

Итак, чтобы зарядить наш конденсатор, мы будем использовать постоянный резистор 1 кОм и потенциометр 100 кОм.Потенциометр представляет собой переменный резистор, поэтому мы можем изменять время зарядки конденсатора. Нам также нужно будет разрядить конденсатор, чтобы перезапустить таймер. Итак, мы добавим два диода, чтобы создать отдельный путь заряда и разряда. Сила тока в этой части схемы очень мала, так как резисторы находятся в диапазоне килоом. Мы будем использовать два диода 1N4148, которые имеют прямой ток около 300 миллиАмпер, что будет хорошо для этого приложения.

Конденсатором будет керамический конденсатор емкостью 10 нанофарад, мы скоро увидим почему.Итак, мы добавляем эти компоненты в схему, затем подключаем диоды к постоянному резистору, а диоды — к контактам 1 и 3 потенциометра. Затем мы подключаем конденсатор к земле, а также к контактам 2 и 6 таймера 555, а также к контакту 2 потенциометра.

Вывод 7 — это вывод разряда, который подключен к нашему конденсатору синхронизации. Внутри таймера 555 выход триггера подключается к выводу затвора внутреннего транзистора. Это контролирует прохождение тока от конденсатора к земле.Когда на выходе триггера низкий уровень, транзистор выключен, поэтому конденсатор заряжается, и напряжение начинает расти. Когда напряжение увеличивается настолько, что выходной сигнал триггера становится высоким, включается транзистор, который разряжает конденсатор, и, таким образом, напряжение уменьшается. Когда оно достигает 4 Вольт, конденсатор снова начинает заряжаться, при достижении 8 Вольт он разряжается.

Вы можете узнать, как работают конденсаторы, в нашей предыдущей статье ЗДЕСЬ

У нас также есть контакт 5, который является управляющим напряжением.Мы можем использовать это для блокировки компаратора 1. Нам это не нужно для этой схемы, поэтому мы подключаем его к земле через керамический конденсатор 0,1 мкФ. Заземление этого вывода предотвращает случайное отключение, а конденсатор отфильтровывает любой шум или частоту.

У нас также есть контакт 4, контакт сброса, который мы подключим к плюсу схемы. Мы могли бы использовать это, чтобы переопределить и сбросить триггер, отключив питание. Нам это не нужно для этой схемы, поэтому она подключена к плюсу.

Хорошо, поэтому при зарядке ток течет через резистор, диод и левую сторону потенциометра к конденсатору. Выходной сигнал триггера низкий, поэтому разрядный транзистор выключен. Контакт 3 выдает высокий сигнал.

Когда конденсатор заряжается до 8 В, выходной сигнал триггера становится высоким, что включает транзистор, и конденсатор разряжается через правую сторону потенциометра и диода. Контакт 3 выдает низкий сигнал.

Транзистор остается открытым, поэтому конденсатор разряжается, пока не достигнет 4 В, где триггер снова меняет направление, выключая транзистор, что снова запускает отсчет времени.Этот цикл повторяется непрерывно. Конденсатор заряжается и разряжается, создавая зубчатую волну, а таймер 555 выдает прямоугольную волну с широтно-импульсной модуляцией.

Мы можем рассчитать производительность вот так.

Конденсатор заряжается через R1 и левую сторону потенциометра. Таким образом, время зарядки рассчитывается по этой формуле. Если предположить, что потенциометр был на 50%. Тогда получаем 0,35 миллисекунды.

Конденсатор разряжается через правую часть потенциометра, поэтому время разряда рассчитывается по этой формуле.Это дает нам 0,34 миллисекунды.

Каждый цикл — это время включения и выключения, поэтому 0,35 плюс 0,34 дает нам 0,69 миллисекунды.

Частота делится на 1, деленное на время цикла, что дает нам 1428 Гц

Рабочий цикл рассчитывается следующим образом, поэтому выход включен примерно 50% времени.

Мы используем конденсатор 10 нанофарад, потому что он дает нам очень высокую частоту, а двигатель постоянного тока лучше всего работает на высокой частоте. Если мы использовали очень большой конденсатор, например 100 мирофарад, частота упала до 0.14 Гц, и каждый цикл занимает 7 секунд. Таким образом, вы можете использовать конденсаторы другого размера, но подумайте, как это повлияет на скорость двигателя.

Хорошо, теперь я построю простой прототип на макетной плате, чтобы проверить, все ли работает. Вроде все нормально, и я могу регулировать скорость, так что мы закончим проектирование печатной платы.

Добавляем аннотации. Затем мы импортируем компоненты в файл проекта печатной платы и тратим некоторое время на перестановку компонентов вокруг платы. Когда все будет готово, мы обрисовываем доску и преобразуем ее в «Keepout».Затем определите форму доски. Мы добавляем текст на клеммы, чтобы знать полярность цепи, когда мы собираемся ее использовать. Затем мы воспользуемся функцией автоматического маршрута, чтобы все связать. Как только он будет завершен, мы увеличим ширину трасс, по которым будут проходить более высокое напряжение и ток. Увеличение до 1 мм должно быть нормальным. Возможно, нам придется переместить некоторые маршруты в лучшее место, поэтому обязательно проверьте свой дизайн. Когда все будет готово, мы создадим наш многоугольник. И, наконец, мы можем экспортировать наши файлы gerber.

Производство печатной платы

Итак, теперь мы готовы напечатать нашу печатную плату.

Мы собираемся использовать JLC PCB для печати нашей печатной платы, которая также любезно спонсировала это видео. Они предлагают исключительную стоимость с 5-схемными платами всего за 2 доллара. Обязательно посмотрите их, я оставлю вам ссылку в описании видео.

Не забывайте, что вы можете скачать мои файлы дизайна, опять же ссылки в описании видео для этого.

Итак, мы просто авторизуемся, а затем загружаем наш файл gerber.Через несколько секунд он генерирует предварительный просмотр схемы на экране. Затем мы можем настроить дизайн с использованием различных цветов, материалов и т. Д. Но я оставлю их по умолчанию и сохраню в корзину. Затем мы направляемся к кассе, заполняем наши данные о почтовых расходах и выбираем вариант почтовых услуг. Я лично хочу, чтобы это происходило очень быстро, поэтому я выбираю более дорогую экспресс-доставку, вы можете выбрать более медленные методы, чтобы сэкономить на расходах. Затем отправляем заказ и оплачиваем.

Через несколько дней наша печатная плата прибыла на почту.Доски выглядят отлично, результатом я очень доволен.

Итак, приступаем к пайке компонентов на плату. Я начинаю с центра и прохожу путь к выходу. Я использую держатель для таймера 555, который предотвратит повреждение компонента из-за нагрева и позволит нам легко заменить компонент в случае неисправности. С такими сложными компонентами, как этот, мы можем использовать ленту, чтобы удерживать их на месте, пока мы паяем их.

Итак, мы припаиваем все компоненты на место, используя ленту там, где это необходимо. И через несколько минут у нас должна быть идеально выглядящая печатная плата.

Теперь для теста подключаем блок питания и мотор стенда к плате. Затем включите блок питания. Я включаю плату, чтобы запитать ее, а затем, когда я настраиваю потенциометр, вал двигателя начинает вращаться. Скорость вращения можно очень легко увеличить или уменьшить. Итак, у нас есть очень простой контроллер скорости двигателя постоянного тока с широтно-импульсной модуляцией.

Посмотрите одно из видео на экране, чтобы продолжить изучение электроники, и я поймаю вас на следующем уроке.Не забудьте подписаться на нас в facebook, Instagram, linkedin, а также на сайте engineering mindset.com

Контроллер скорости двигателя постоянного тока

| Доступна подробная принципиальная схема

Вот простая схема контроллера переменной скорости электродвигателя постоянного тока, которая может быть сконфигурирована для управления скоростью движения дворников ветрового стекла автомобилей.

Схема включает таймер NE555 (IC1), транзистор драйвера двигателя средней мощности BD239 (T1), переключающий транзистор BD249 (T2) большой мощности и несколько других дискретных компонентов.Он сконфигурирован для использования в автомобиле с отрицательной клеммой источника питания, подключенной к земле.

Цепь регулятора скорости двигателя

Здесь IC1 подключен как низкочастотный, автономный нестабильный мультивибратор с выходом контроллера скорости двигателя постоянного тока с широтно-импульсной модуляцией (ШИМ). Компоненты R-C, такие как R1, VR1, R2 и C1, определяют частоту колебаний.

Potmeter VR1 работает как главный регулятор скорости двигателя. Компоненты R3, C3 и C4 развязывают питание постоянного тока генератора.Красный светодиод мигающего типа (LED1) используется для визуальной индикации включения питания. ’

Схема

контроллера скорости двигателя постоянного тока. Когда рычаг стеклоочистителя потенциометра VR1 находится в верхнем положении, конденсатор C1 заряжается через R1, R2 и D1 и выдает серию импульсов на выходе IC1 с длинной отрицательной и короткой положительной длительностью импульсов. Следовательно, скорость двигателя низкая. С другой стороны, когда рычаг стеклоочистителя VR1 находится в нижнем положении, C1 заряжается через R1, R2 и VR1 и разряжается через R2. Получающаяся в результате последовательность импульсов имеет длинную положительную и короткую отрицательную ширину импульсов.

Теперь двигатель вращается с высокой скоростью. Выход на выводе 3 микросхемы IC1 подается на транзистор T1, который, в свою очередь, управляет двигателем постоянного тока через высокомощный переключающий транзистор T2 с выбранной скоростью. Резистор R4 ограничивает базовый ток транзитора T2.

Диод D2, подключенный встречно параллельно с двигателем постоянного тока, ограничивает обратную ЭДС. генерируется вращением мотора. Конденсатор С5 подавляет паразитные колебания.

Строительство и испытания

Схема управления двигателем может питаться от источника постоянного тока 12 В непосредственно от аккумуляторной батареи автомобиля.Для удобства и безопасности поместите его в небольшой металлический шкаф. Для строительства подойдет верборд средних размеров.

Используйте качественный DIP-разъем для IC1. Наконец, не забудьте добавить подходящий радиатор для транзистора T2.

Типы двигателей постоянного тока

Матовый двигатель
Бесщеточный двигатель
Серводвигатель

Применение двигателей постоянного тока

Малогабаритные двигатели постоянного тока используются в инструментах, игрушках и различной бытовой технике.
Крупногабаритные двигатели постоянного тока используются в производственных подразделениях, электромобилях и лифтах.

Статья была впервые опубликована в декабре 2007 г. и обновлена 18 сентября 2020 г.

12V-24V PWM Схема контроллера двигателя с использованием TL494-IRF1405

Если вы ищете высококачественные схемы контроллера двигателя 24V PWM. У нас есть для вас много схем. Но сегодня я вам покажу. Возможно, вам лучше использовать TL494 и IRF1405.

Почему он особенный.Представьте, что в схеме есть система проверки низковольтной батареи, работающая с плавным пуском, регулирующая частоту импульсов и использующая батарею 12 В или 24 В при токе до 20 А.

А он маленький и простой. Не нужно программировать программное обеспечение (без микроконтроллера).

Он использует TL494, HEXFET и LM2940 в качестве основных.

Есть 3 схемы ниже!

Схема ШИМ управления скоростью двигателя постоянного тока 12 В с использованием TL494

Это схема ШИМ управления скоростью двигателя постоянного тока 12 В.Которая с использованием TL494 (ИС управления широтно-импульсной модуляцией в импульсном режиме) является базой для управления двигателем постоянного тока с помощью импульса.

Подробная информация:
— Для управления скоростью двигателя 12 В, 150 Вт, макс. 15 А.
— R6 регулирует скорость двигателя.
— Драйвер двигателя от Mosfet IRFZ48.x 2шт.
— Управление на частоте 100 Гц
— Регулировка рабочего цикла ШИМ от 0 до 100%
— Время нарастания и спада = 10 мкс
— Имеется ток перегрузки 15 А или ограничение тока при протекании тока, бросок R11 и Q1 работают для остановки IC1

12 В -24V PWM Схема контроллера двигателя с использованием TL494 и IRF1405

Работа схемы

Рис. 1 Принципиальная схема этого проекта.
Особенности проекта
— Диапазон питания: от 12 В до 30 В
— Потребление тока: максимум при 20 А
— Токовый выход: максимум при 20 А
— Ток в режиме ожидания: 20 мА
— Контроллер двигателя: от 0 до 100%
— Отключение Работа при более низком напряжении батареи: как настройка 11,5 В для 12 В и 23 В для батареи 24 В.
— Регулировка частоты импульсов: от 100 Гц до 1,1 кГц (от 129 Гц до 1,28 кГц в этом проекте)
— Плавный запуск: от 0 до 100% в диапазоне менее 1 секунды МОП-транзистор: 1.5uS и 1.6uS
-VR1: регулировка скорости
-VR4: защита выхода низкого напряжения
-VR3-регулировка частотно-импульсного выхода
-VR2-sub контроллер скорости

Рис. 2 Схема медной печатной платы

Рис: Схема 3-х компонентов этого проекта.

Примечание:
Мой друг прислал мне эту схему. Он сказал, что это очень хороший контроллер двигателя постоянного тока с высоким током. Но это полная статья, а не четкое фото.

Детали, которые вам понадобятся

IC1: TL494, широтно-импульсная модуляция (ШИМ)
REG1: LM2940CT-12, регулятор
Q1, Q2: IRF1405, N-канальный полевой МОП-транзистор
Q3: BC327, 45 В
Q4: 2N5484, N-канальный полевой транзистор
D1: MBR20100CT, высокочастотный диод
D2-D6: 1N4148, 75 В 0.15A Диоды
ZD1, ZD2: 1N4744, стабилитрон

Конденсаторы

C5: 22 мкФ 16 В, электролитический
C3, C6, C7, C10: 10 мкФ 16 В, электролитический
C1: 470nF 63V, полиэстер
C2, C8: 100nF 63V, полиэстер
C9: 56nF 63V, полиэстер

0,25W Допуск резисторов: 1%

R1, R4161
K R1, R4161 901: 10060K , R5: 10K
R6, R7: 2.2K
R2: 1K
R8, R9: 47 Ом
VR1: 10K Подстроечный резистор
VR2: Подстроечные потенциометры 10K
VR3, VR4: 10060 Подстроечный резистор 9016 Потенциометр
Прочие детали, печатная плата, радиатор и многое другое.

Управление двигателем 24 В с защитой от короткого замыкания 20 А

Это контроллер двигателя 24 В постоянного тока при токе 20 Ампер. По нему используется управление IC SG3526B в символьном ШИМ, которое получает очень много и приводной двигатель с мощностью Mosfet номер IRFP7410 x 2 шт. Затем можно применить к двигателю постоянного тока при использовании 20 ампер, получить удобную схему защиты от выстрела. Вы видите, как детализация добавляется на изображенной схеме.

Вращение скорости ШИМ вперед-назад и рекуперативное торможение

Это цепь вращения двигателя постоянного тока скорости ШИМ.Он может работать в прямом и обратном направлении и с функцией рекуперативного торможения. По этой схеме используется сигнал ШИМ управления скоростью двигателя постоянного тока 12 В с силовым полевым МОП-транзистором IRF150.

Реле RY1 использует управление реверсом с цифровой сигнализацией, изменением, Q10. Реле RY2 работает как функциональный тормозной резистор. С помощью управления Запуск или остановка с помощью цифрового сигнала тревоги с помощью. F1, используйте защиту через цепь.

D1 используется для защиты обратного тока от двигателя постоянного тока. Детали другие, пожалуйста, смотрите в схеме.

электрическая схема регулятора скорости мотора ВЕНТИЛЯТОРА ДК 12в, цепь управления скоростью вентилятора ДК

Цепь регулятора скорости вентилятора постоянного тока

Модуляция — это процесс изменения параметра несущего сигнала в соответствии с мгновенным значением сигнала сообщения.Метод модуляции используется для кодирования сообщения в импульсный сигнал.

Сигнал с широтно-импульсной модуляцией (ШИМ) — это метод генерации аналогового сигнала с использованием цифрового источника. Сигнал ШИМ состоит из двух основных компонентов, которые определяют его поведение — рабочий цикл и частота. Рабочий цикл описывает количество времени, в течение которого сигнал находится в высоком (включенном) состоянии, в процентах от общего времени, необходимого для завершения одного цикла. Частота определяет, как быстро ШИМ завершает цикл (т.е.е. 1000 Гц будет 1000 циклов в секунду), и, следовательно, как быстро он переключается между высоким и низким состояниями. При включении и выключении цифрового сигнала с достаточно высокой скоростью и с определенным рабочим циклом выход будет вести себя как аналоговый сигнал постоянного напряжения при подаче питания на устройства.

• Термин рабочий цикл описывает отношение времени «включения» к регулярному интервалу или «периоду» времени; низкий рабочий цикл соответствует низкой мощности, потому что большую часть времени питание отключено.Рабочий цикл выражается в процентах, при 100% включенном состоянии.

Метод ШИМ — отличный метод управления мощностью, подаваемой на нагрузку, без потери мощности.

• Среднее выходное напряжение составляет , пропорционально и времени включения рабочего цикла.

Сигналы

PWM используются для широкого спектра приложений управления. В основном они используются для управления двигателями постоянного тока, но также могут использоваться для управления клапанами, насосами, гидравликой и другими механическими деталями.Частота, на которой должен быть установлен сигнал ШИМ, будет зависеть от приложения и времени отклика системы, на которую подается питание. Ниже приведены несколько приложений и некоторые типичные минимальные требуемые частоты ШИМ:

Нагревательные элементы или системы с малым временем отклика: 10-100 Гц или выше
Электродвигатели постоянного тока: 5-10 кГц или выше
Источники питания или усилители звука: 20-200 кГц или выше

Ниже приведены преимущества и недостатки управления скоростью двигателя постоянного тока с помощью ШИМ:

Преимущества

Потребляемая мощность двигателя очень меньше
Из-за тепла уменьшается количество энергии
Позволяет управлять точным двигателем
КПД до 90%

Недостатки

Обязательно прочтите Что такое 555 Tmer

Схема широтно-импульсной модуляции сложная
Радиочастотный интерфейс
Скачки напряжения

Вот некоторая принципиальная схема регулятора вентилятора постоянного тока с использованием метода ШИМ.

С помощью этого метода плавно регулируется скорость двигателя постоянного тока при незначительном уровне шума

BY с помощью этой схемы. Вы можете контролировать скорость вентилятора постоянного тока, настраивая переменное сопротивление регулятора громкости (потенциометр). Эти схемы основаны на таймере 555.

Цепь 1. (Проверено на ВЕНТИЛЯТОРЕ постоянного тока 12 В, 1 А)

используйте не менее 470K POT (потенциометр регулировки громкости) для установки требуемой скорости

Компоненты схемы 1

• IC 555-1

• Диод

1N4148-1

1N4007-1

• Конденсатор

0.01нф (100) -1

• Рсистор

110 кОм-1

10 кОм-1

220 Ом -1

Потенциометр — 500 кОм-1

• МОП-транзистор

IRFZ44N -1

• Двигатель постоянного тока

12В 1А-1

Testing DEMO Video OF DC Motor / FAN Speed Regulator (контур 1)

Скачать макет печатной платы

Это другая принципиальная схема контроллера скорости вентилятора постоянного тока.(Проверено на двигателе 12 В)

Контур 3.

Контроллер двигателя постоянного тока с использованием таймера 555 и полевого МОП-транзистора IRFZ540

Также прочтите — Как сделать светодиодный индикатор для переменного тока 220 В

Также читается — Самодельная схема инвертора от 12 В до 220 В переменного тока

Как сделать контроллер скорости двигателя постоянного тока с использованием таймера NE555 IC

Что такое регулятор скорости двигателя постоянного тока?

Регулятор скорости двигателя постоянного тока представляет собой простую электронную схему, которая используется для линейного управления скоростью подключенного привода постоянного тока / двигателя путем простого вращения присоединенного потенциометра.Управление скоростью двигателя постоянного тока может быть достигнуто с помощью широкого набора электронных конфигураций. В этой статье мы сосредоточимся на том, как сделать контроллер скорости двигателя постоянного тока с использованием метода широтно-импульсной модуляции (ШИМ). Управление двигателем постоянного тока с помощью ШИМ имеет неотъемлемое преимущество, заключающееся в том, что потеря мощности в переключающем транзисторе всегда мала из-за того, что транзистор либо полностью включен, либо полностью выключен. В результате переключающий транзистор имеет пониженную рассеиваемую мощность, что дает ему линейный тип управления, что приводит к лучшей стабильности скорости.Еще одно преимущество заключается в том, что двигатель можно вращать гораздо медленнее, не останавливаясь. Поскольку амплитуда двигателя всегда остается постоянной

Сердцем этой схемы является ИС прецизионного таймера NE555. Микросхема таймера 555 имеет частоту колебаний от 670 до 680 Гц. Здесь микросхема таймера NE555 работает в нестабильном режиме, чтобы генерировать беспрепятственный прямоугольный сигнал ШИМ. Вы можете прочитать нашу предыдущую статью о нестабильных мультивибраторах, чтобы узнать больше об их работе.

JLCPCB — ведущая компания по производству прототипов печатных плат в Китае, предоставляющая нам лучший сервис, который мы когда-либо испытывали (качество, цена, обслуживание и время). Мы настоятельно рекомендуем заказывать печатные платы в JLCPCB. Все, что вам нужно сделать, это просто загрузить файл Gerber и загрузить его на веб-сайт JLCPCB после создания учетной записи, как указано в видео выше, посетите их веб-сайт, чтобы узнать больше! .

Аппаратные компоненты

Для сборки этого проекта вам потребуются следующие детали:

Распиновка таймера 555

P75NF75 Распиновка

Полезные шаги

1) Припаиваем все резисторы

Чтобы купить печатные платы на заказ по удивительно низким ценам 2 доллара за 5 печатных плат, посетите: www.jlcpcb.com

2) После этого припаиваем все диоды на плате veroboard / PCB.

3) Теперь припаяйте все необходимые перемычки.

4) После этого припаиваем конденсаторы к вероплате.

5) Припаяйте микросхему таймера 555 и потенциометр 100 кОм к плате veroboard.

6) Припаяйте импульсный силовой MOSFET P75NF75 к плате veroboard.

7) Припаяйте разъемы входного блока 12 В постоянного тока и разъемы выходного блока двигателя постоянного тока.

8) Теперь включите питание и проверьте цепь, используя аккумулятор 12 В постоянного тока.

Схема

для регулятора скорости двигателя постоянного тока

Рабочее пояснение

Работу этой схемы довольно просто проследить. Здесь для управления скоростью двигателя постоянного тока используется свободный прямоугольный сигнал (PWM), этот сигнал PWM генерируется при работе микросхемы таймера NE555 в режиме нестабильного мультивибратора. Предустановленный Pot 100K управляет активным временем выходного ШИМ-сигнала. Среднее выходное напряжение двигателя постоянного тока зависит от рабочего цикла сигнала ШИМ.

Выходные импульсы ШИМ от ИС таймера служат в качестве управляющего сигнала для вывода затвора силового полевого МОП-транзистора P75NF75. Затем полевой МОП-транзистор реагирует и управляет подключенным двигателем постоянного тока в ответ на настройку предустановленного потенциометра 100K. Это позволяет МОП-транзистору управлять двигателем постоянного тока с высоким током.

Приложения

Используется в таких устройствах, как конвейерные ленты и эскалаторы, чтобы исключить потери мощности, когда система находится в состоянии покоя.
Также используется в таких устройствах, как насосы и воздуходувки для управления потоком и энергией.

См. Также: Умный дверной замок с использованием пары ИК-светодиодов и серводвигателя | Цепь контроллера / драйвера двигателя с Н-мостом | Схема искателя светодиодов на транзисторах

Dial-a-Speed: один контроллер двигателя для управления всеми

Одна из наиболее распространенных проблем при создании небольших роботов и других электромеханических проектах заключается в том, что стандартные двигатели постоянного тока работают слишком быстро для многих приложений.Иногда решением является механическое исправление, такое как зубчатая передача или ведущий привод, но во многих случаях вам нужно отказаться от дополнительного шума, пространства и точной конструкции, которые влекут за собой механические трансмиссии. В этих случаях, вероятно, лучше всего подходит схема с «прямым приводом», в которой вал двигателя напрямую соединен с нагрузкой, которую он вращает. И вам понадобится электронный регулятор скорости.

Откройте для себя Dial-a-Speed, универсальный контроллер скорости для небольших двигателей постоянного тока.Он построен в компактном физическом корпусе вокруг полноразмерного потенциометра, включает в себя встроенную защиту от противо-ЭДС и имеет встроенные винтовые клеммы для легкого подключения двигателя и источника питания. Dial-a-Speed принимает 5-12 В постоянного тока, может быть легко установлен на панели в большинстве шкафов и обеспечит эффективное управление скоростью любого двигателя постоянного вращения или вентилятора в каталоге RadioShack на момент написания этой статьи.

*Двигатели и вентиляторы RadioShack протестированы с помощью Dial-a-Speed.*
ТОВАР	Вольт (постоянный ток)	МАКС (об / мин)	МИН (об / мин)
Двигатель Hobby 9-18 В	9/12	11 030/14 300	176/795
Микродвигатель 6 В	6	15 500	1,191
7.Микродвигатель 5V	7,5	15 900	1,259
Микродвигатель 9 В	9	20 200	2 641
Редукторный двигатель 1,5–3 В	5 *	17 900	2,462
Хобби-мотор 1,5–3 В	5 *	16 700	2,798
Микровентилятор 12 В	12	6,640	115
Вентилятор 12V 3 ″	12	2,432	130
12V 4 ″ Вентилятор	12	2,611	100

* Технически эти двигатели, которые рассчитаны только на 3 В, имеют повышенную нагрузку на 5, что является минимумом, необходимым для работы Dial-a-Speed.Однако у меня не было сбоев или других проблем с их запуском при 5В. Если вы хотите использовать один из этих двигателей со своим Dial-a-Speed и беспокоитесь о его повреждении, было бы достаточно просто добавить резистор и / или диодную сеть между Dial-a-Speed и самим двигателем для пошагового переключения. От 5 В до 3 (или даже ниже) по мере необходимости.

Как это работает?

Это контроллер скорости с широтно-импульсной модуляцией (ШИМ), использующий микросхему таймера 555, подключенную в нестабильном режиме, для управления N-канальным полевым МОП-транзистором для повышения мощности, который фактически включает и выключает двигатель.Он основан на схеме, опубликованной Риком Биклом из Dallas Personal Robotics Group, с небольшими изменениями для использования в конфигурации общего источника питания.

Что все это значит? По сути, вместо непрерывного потока тока схема передает мощность на двигатель небольшими импульсами с более или менее постоянной частотой (около 50 раз в секунду). Длина этих импульсов (также известная как их ширина , ) может быть изменена (также известна как модулированный ), что приводит к изменению скорости вращения двигателя.Чем длиннее / шире импульсы, тем быстрее работает мотор.

Прямоугольная волна с рабочим циклом 60%. «Широтно-импульсная модуляция» подразумевает изменение рабочего цикла без изменения частоты основной волны.

Если бы вы построили график зависимости напряжения, поступающего на двигатель, от времени, возможно, с помощью осциллографа, это выглядело бы более или менее как прямоугольная волна, показанная выше. При описании прямоугольных волн количество времени, проведенного в состоянии «высокого» напряжения, называется временем метки, а количество времени, проведенное «низким» пространственным временем.Рабочий цикл — это процентное значение, выражающее, какая часть каждого волнового цикла является «временем метки». Например, если ваши импульсы приходят с частотой 1 секунду, а время метки составляет 0,6 секунды, то рабочий цикл составляет 60%. Эта схема продумана так, чтобы предлагать широкий диапазон управления и может генерировать прямоугольные волны с коэффициентом заполнения от менее 5% до более 95%, в зависимости от того, где вы устанавливаете циферблат.

Управление скоростью двигателя постоянного тока с помощью ручных и автоматических устройств

N = K (V — IaRa) / ø Где K — постоянная величина.

Это подразумевает три вещи:

Скорость двигателя прямо пропорциональна напряжению питания.
Скорость двигателя обратно пропорциональна падению напряжения якоря.
Скорость двигателя обратно пропорциональна магнитному потоку из-за полевых выводов

Таким образом, скорость двигателя постоянного тока можно регулировать тремя способами:

Изменяя магнитный поток и изменяя ток через обмотку возбуждения
Изменяя напряжение якоря и сопротивление якоря
Через напряжение питания

1.Метод контроля потока

Из-за обмотки возбуждения магнитный поток изменяется для изменения скорости двигателя. Поскольку магнитный поток зависит от тока, протекающего через обмотку возбуждения, он изменяется путем изменения тока через обмотку возбуждения. Этого можно добиться, используя переменный резистор последовательно с резистором обмотки возбуждения.

Первоначально, когда переменный резистор находится в минимальном положении, номинальный ток течет через обмотку возбуждения из-за номинального напряжения питания, и в результате скорость остается нормальной.Когда сопротивление постепенно увеличивается, ток через обмотку возбуждения уменьшается. Это, в свою очередь, снижает создаваемый поток. Таким образом, скорость двигателя увеличивается сверх своего нормального значения.

2. Метод управления якорем

Управление сопротивлением якоря контролирует падение напряжения на якоре. С помощью этого метода можно контролировать скорость двигателя постоянного тока. В этом методе также используется переменный резистор, включенный последовательно с якорем.

Когда переменный резистор достигает минимального значения, сопротивление якоря становится нормальным.Следовательно, напряжение якоря падает. Когда значение сопротивления постепенно увеличивается, напряжение на якоре уменьшается. Это, в свою очередь, приводит к снижению скорости двигателя. Таким образом, этот метод обеспечивает скорость двигателя ниже его нормального диапазона.

3. Метод контроля напряжения

Оба вышеупомянутых метода не могут обеспечить регулирование скорости в желаемом диапазоне. Более того, способ управления потоком может повлиять на коммутацию. В то время как метод управления якорем связан с огромными потерями мощности из-за использования резистора, включенного последовательно с якорем.Поэтому часто желателен другой метод — тот, который регулирует напряжение питания для управления скоростью двигателя.

При таком способе обмотка возбуждения получает фиксированное напряжение, а якорь — переменное напряжение. Один из таких способов управления напряжением включает использование переключающего механизма для подачи переменного напряжения на якорь. Другой использует генератор с приводом от двигателя переменного тока для подачи переменного напряжения на якорь (названный системой Ward-Leonard).

Помимо этих двух методов, наиболее широко используемым методом является использование широтно-импульсной модуляции для управления скоростью двигателя постоянного тока.ШИМ включает приложение импульсов различной ширины к драйверу двигателя для управления напряжением, подаваемым на двигатель. Этот метод оказался очень эффективным, поскольку потери мощности сведены к минимуму, и он не требует использования какого-либо сложного оборудования.

ШИМ достигается путем изменения импульсов, подаваемых на разрешающий вывод микросхемы драйвера двигателя, для управления приложенным напряжением двигателя. Изменение импульсов осуществляется микроконтроллером с входным сигналом от кнопок.

Мы надеемся, что мы рассмотрели все подробности и соответствующее описание управления скоростью двигателя постоянного тока.

Регулятор оборотов коллекторного двигателя — своими руками, схема

Сложности и особенности

Устройство

Принцип работы

Изменение скорости АД с короткозамкнутым ротором

Частотное регулирование

Двигатель

Частотное регулирование

Преобразователи для однофазных двигателей

Использование ЧП для трёхфазных двигателей

Регулятор

Особенности подключения

Плавный пуск асинхронных электродвигателей

Пошаговая инструкция

Принцип управления

Фото регулятора оборотов своими руками

Подборка схем регулятора оборотов двигателя постоянного тока

Описание 4 схем регуляторов оборотов электродвигателя

Первая схема

Вторая схема

Третья схема

Детали регуляторов вращения электродвигателей

Регулятор оборотов двигателя

Схема модели

Делаем устройство своими руками

Тиристорные регуляторы

Частотные регуляторы

Трансформаторные регуляторы

Импульсные модификации

Симисторные типы регуляторов

Модели для вентиляторов

Устройства на 12 В

Модификации на 24 В

Устройства на 220 В

Регуляторы HL-FS 1.6

Регуляторы Bahcivan BSC/2

Регулятор оборотов на TDA1085 печатная плата

▶▷▶▷ схема регулировка оборотов электродвигателя постоянного тока

в котором электрическая энергия преобразуется в механическую. Электродвигатели постоянного тока типа МСП-0

Нужна схему регулятора оборотов — Электроника

Регулятор оборотов коллекторного двигателя 220В. Схема

— Инженерное мышление

Проектирование схемы

Производство печатной платы

| Доступна подробная принципиальная схема

Цепь регулятора скорости двигателя

Строительство и испытания

Типы двигателей постоянного тока

Применение двигателей постоянного тока

Статья была впервые опубликована в декабре 2007 г. и обновлена ​​18 сентября 2020 г.

12V-24V PWM Схема контроллера двигателя с использованием TL494-IRF1405

Схема ШИМ управления скоростью двигателя постоянного тока 12 В с использованием TL494

12 В -24V PWM Схема контроллера двигателя с использованием TL494 и IRF1405

Детали, которые вам понадобятся

Управление двигателем 24 В с защитой от короткого замыкания 20 А

Вращение скорости ШИМ вперед-назад и рекуперативное торможение

электрическая схема регулятора скорости мотора ВЕНТИЛЯТОРА ДК 12в, цепь управления скоростью вентилятора ДК

Недостатки

Цепь 1. (Проверено на ВЕНТИЛЯТОРЕ постоянного тока 12 В, 1 А)

Это другая принципиальная схема контроллера скорости вентилятора постоянного тока.(Проверено на двигателе 12 В)

Как сделать контроллер скорости двигателя постоянного тока с использованием таймера NE555 IC

Что такое регулятор скорости двигателя постоянного тока?

Аппаратные компоненты

Распиновка таймера 555

P75NF75 Распиновка

Полезные шаги

для регулятора скорости двигателя постоянного тока

Рабочее пояснение

Приложения

Dial-a-Speed: один контроллер двигателя для управления всеми

Как это работает?

Управление скоростью двигателя постоянного тока с помощью ручных и автоматических устройств

1.Метод контроля потока

2. Метод управления якорем

3. Метод контроля напряжения

Читайте также

Металлоискатель клон своими руками: Металлоискатель Clone PI-W | Полезное своими руками

Ютуб свободная энергия своими руками: энергия эфира, самодельные генераторы, схема Стивена Марка

Как сделать штекер для наушников своими руками: Ремонт штекера наушников своими руками

Добавить комментарий Отменить ответ

Статья была впервые опубликована в декабре 2007 г. и обновлена 18 сентября 2020 г.
