Как сделать регулятор мощности для тэна 3 квт своими руками

Недавно «по производственной необходимости», искал схему самодельного регулятора мощности, и делал само устройство. Результатом остался вполне доволен, и дальше расскажу о том, как своими руками сделать регулятор мощности.

Немного про симисторный регулятор мощности способы его применения

Симисторные регуляторы мощности, которые теперь следует называть диммеры, наш заполонили радиорынок.

Сегодня подобные устройства можно встретить даже в отделах по продаже дистилляторов, ведь диммеры иногда используют для регулировки температуры нагрева материала в перегонных аппаратах.

Также эти регуляторы мощности используются в электронагревателях водяных баков, инкубаторах, вулканизаторах для заклеивания автомобильных камер, в инструментах – паяльниках для плавной регулировки нагрева, в дрелях и болгарках для контролирования скорости вращения, в простых лампах накаливания для регулировки яркости и даже в самогонных аппаратах.

Если вкратце, то способов применения у регуляторов мощности огромное количество, диммеры весьма полезны в хозяйственной и технической деятельностях и являются необходимыми устройствами для каждой мастерской.

От чего зависит его мощность

Дальше будет про нюансы, коих всего три, и от которых может зависеть мощность диммера как заводского, так и самодельного.

Первый нюанс – запас мощности симистора.

Он должен быть около 30% для качественной работы, при этом разница в их цене будет незначительной.

Для примера можно взять стандартную ситуацию – вы заказываете симистор у продавца, он же в свою очередь будет утверждать, что его мощность достигает 4 кВт.

При этом он будет использовать различные уловки, например, сфотографирует близко для обмана зрения и теплоотвод будет казаться больше, чем он есть на самом деле.

Конечно, если включить такой диммер на полминуты, то он может и выдержит.

Однако обычно к нему подключают лампы накаливания или ТЭН, которые работают часами при такой мощности.

Такие регуляторы не выдержат, они даже на 3кВт будут максимально греться, а после просто перегорят.

Вы должны понимать, что такое 40 кВт, а также то, что регулятору придётся пропускать через себя 18 ампер и то, какое сечение должно быть у проводов для того, чтобы пропускать такой ток.

Второй нюанс был немного задет в прошлом абзаце, но всё же – сечение проводов и дороже печатной платы.

Чем сечение проводов и дорожек шире и толще – тем лучше, при этом чем сами эти дорожки и провода короче – тем также лучше.

При их пайке обязательно нужно их лудить оловом или паять вдоль дорожек медную жилку.

Дополнительно, если вы работаете с устройством на 3 000 Вт или более, то лучше отказаться от различных клемм для зажима и всяких разъёмов.

Ведь эти места становятся уязвимыми зонами – если контакт немного ослабнет, то происходит их нагревание, а после обгорание проводов, что, естественно, нежелательно.

Третий нюанс в теплоотводе.

Если теплоотвод для вашего собственноручно изготовленного диммера недостаточно большой площади, то через долговременное использование всё устройство будет крайне сильно греться (температура может доходить 90 градусов цельсия и выше), это будет настоящая печь.

Поэтому советую использовать в качестве теплоотвода радиатор от компьютера с кулером.

Подобные замены теплоотводу, даже небольшие, покажут хороший результат при долговременной работе на мощности 4 000 Вт, в то время как китайские радиаторы в теплоотводах позволят не выйти из строя устройству в ближайшие минуты после запуска на такой мощности.

Дополнительно немного расскажу о стеклянных предохранителях.

Коротко о главном! Не советую.

Вывел как-то держатель предохранителя с колпачком на заднюю панель, предохранитель поставил на 15 ампер, нагрузка была около 3 кВт.

В результате весь узел так сильно грелся, что рукой не прикоснуться.

Поэтому лучше ставить вместо стеклянных предохранителей автоматические выключатели (если нагрузка 3 000 Вт, то выключатель на 16 ампер).

Схема регулятора мощности

Основным элементом регулировки является симистор BTA06-600, который же и триак.

Вы же можете его заменить на почти любой симистор из серии BTA, к примеру BTA12-60, BTA24-600 и другие.

При этом можно не проводить пересчёт номиналов элементов.

Покупая симистор, учитывайте то, что первые цифры – максимальный ток, который он пропускает в открытом состоянии.

Вторая же группа цифр – максимальное обратное напряжение данного симистора.

Вот, например, возьмём триак BTA06-600 – получается, что его ток 6 ампер, а напряжение 600 В.

Его хватит для регулировки устройства, нагрузка которого будет мощностью 800 Вт.

Также советую брать запас по току при выборе симистора – изменения в цене будут незначительны, однако надёжность конструкции повыситься.

Мощность резистора R1 должна быть 0,25 Вт для того, чтобы даже при использовании регулятора на 3000 Вт резистор будет холодным.

К переменному резистору нет особых требований, так что можете брать любой, что вам приглянулся.

Конденсатор C1 же должен быть пленочным и с напряжением 400 В.

Предохранитель следует выбрать в зависимости от тока нагрузки.

Светодиод можно не устанавливать в схему, но тогда вместо диода VD1 придётся установить перемычку.

Предохранитель F1 можно установить на отдельной колодке или же на самом проводе, при этом выведя колпачок его корпуса на заднюю панель устройства.

Работа схемы

Во время подключения симистор VD4 закрыт, а ток протекает через предохранитель F1 и резисторы R1, R2, при этом заряжается конденсатор C1.

Как только напряжение на конденсаторе C1 поднимается до 32 В открывается динистор VD3, через который пойдёт ток, открывая при этом симистор VD4.

Симистор будет пропускать через себя ток нагрузки и закроется, как только синусоида пройдёт нулевой потенциал.

После чего весь цикл повторяется.

Меры безопасности

Весь процесс сборки самодельного регулятора мощности должен происходить строго по схеме и инструкции при соблюдении правил безопасности.

Диммер работает при высоком напряжении в 220 вольт, в целях безопасности не касайтесь устройства инструментом, а тем более голыми руками.

Однако знайте, что от фланца и, соответственно, симистор током не бьёт – проверено на личном опыте.

Работоспособность диммера следует проверять на лампах накаливания мощностью от 60 до 80 Вт.

Подключать энергосберегающие, светодиодные или другие лампы, в которых включены пусковые устройства и импульсные преобразователи не рекомендуется.

Немного про охлаждение

Для охлаждения необходим, как ни странно, радиатор охлаждения.

Его следует при крепить к фланцу регулирующего элемента, при этом нанести между ними слой теплопроводной пасты.

Подобрать площадь поверхности радиатора необходимо путём проб и ошибок.

По опыту должен сказать, что если ваш самодельный диммер будет установлен на паяльник, лампу накаливания или другой предмет мощностью до 80 Вт, то можно будет обойтись без радиатора.

Если же регулятор будет использоваться в устройстве мощность регулируемой нагрузки которого достигает 1000 Вт, то потребуется радиатор с площадью 200 сантиметров квадратных, такой радиатор при длительной работе (5 часов) у меня нагревался до 90 градусов цельсия.

Ну и для длительных работ с нагрузкой мощностью 3 кВт я брал такой же радиатор, при этом установил дополнительно вентилятор-кулер из компьютера для охлаждения процессора, питание которому обеспечивалось от миниатюрного выпрямителя. При этом всём температура радиатора была комнатной.

Рекомендую следующее видео, в котором автор самостоятельно изготавливает регулятор мощности своими руками:

Как итог…

Сделать самодельный регулятор мощности для ТЭНа мощностью 3 кВт не трудно. Вы можете самостоятельно в этом убедиться, имея при этом базовый набор технических навыков и умений, а также комплектующих конструкции. Используйте схему, что находится выше, для изготовления столь полезного приспособления, которое можно применить во множестве устройств, например, электронагревателях, инкубаторах, вулканизаторах, паяльниках, дрелях, болгарках, просто в лампах накаливания и много где ещё.

Напишите в комментариях, как вы считаете какой регулятор более качественный и надёжный – самодельный или же фабричный?

Тиристорные регуляторы мощности ТРМ отечественного производства МЕАНДР

 Не секрет, что полупроводниковые приборы обладают одним из самых высоких КПД и высокой надежностью в эксплуатации. На данный момент цена на них существенно снизилась, а функционал вырос, что делает продукцию на полупроводниках отличным решением для промышленных объектов и систем процессов автоматизации производств.

 Представляем разработанные и изготовленные нами Тиристорные регуляторы мощности ТРМ-1М, ТРМ-2М и ТРМ-3М. Приборы представляют собой силовое полупроводниковое устройство с помощью которого возможно менять выходную мощность от 6% до 94% с различной дискретностью. В качестве нагрузки возможны: различные тэны, инфракрасные нагреватели, лампы освещения, трансформаторы и т.

д.


Основные преимущества:

— ЦЕНА!

— габариты исполнения (на сегодняшний момент одни из самых компактных вариантов подобного рода устройств)

— индикация выходной мощности, тока, напряжения на ярком контрастном трех разрядном дисплее (постоянный контроль выходных значений позволит on-line контролировать производственный процесс)

5 способов управления тиристорами в одном регуляторе (управляется программно, что расширяет сферу использования одной и той же модели, делая прибор абсолютно универсальным)

— линейная зависимость выходного напряжения или мощности от входного сигнала (в результате 100% контроль за напряжением или мощностью подаваемым в нагрузку)

— отдельное программируемое реле (еще больше автоматизирует процесс производственного цикла)

— защита от короткого замыкания в нагрузке с помощью быстродействующего предохранителя (почти всегда на складе есть запасные).


 ТРМ-1М представляет собой однофазный регулятор с возможностью внешнего управления посредством: токовой петли (4-20mA, 0-20mA), напряжением (0-10В,0-5В и т. д.), потенциометра (10-50кОм), сухой контакт, по протоколу Modbus через  RS485 интерфейс. Также есть возможность задания и просмотра параметров на лицевой панели.
Являясь полностью цифровым устройством, возможности изменяемых параметров достаточно обширны.

 ТРМ-2М и ТРМ-3М представляют собой двух- и трехфазные регуляторы соответственно.


Существуют 2 основных метода управления тиристорами

Фазовое управление тиристором

Числоимпульсное управление тиристором

Применение

тэны, трансформаторы, инфракрасные нагреватели, лампы накаливания (освещение)

Применение

конденсаторные установки, тэны

Плюсы

— плавность регулировки

— возможность плавного пуска

— работа с малоинерционной нагрузкой

Плюсы

— отсутствие импульсных помех

— отсутствие искажения формы тока

Минусы

— импульсные помехи

— нелинейные искажения формы тока

Минусы

— отсутствие плавной регулировки

— не работает с индуктивной нагрузкои и освещением

— отсутствие плавного запуска

Вывод: данный метод расчитан для регулирования первичной обмотки транформаторов, тэнов с малым инерционным запасом (ламп нагрева, инфракрасных ламп, освещения).

Вывод: данный метод расчитан на чисто активную (резистивную) нагрузку, тэны с достаточным временем инерции.

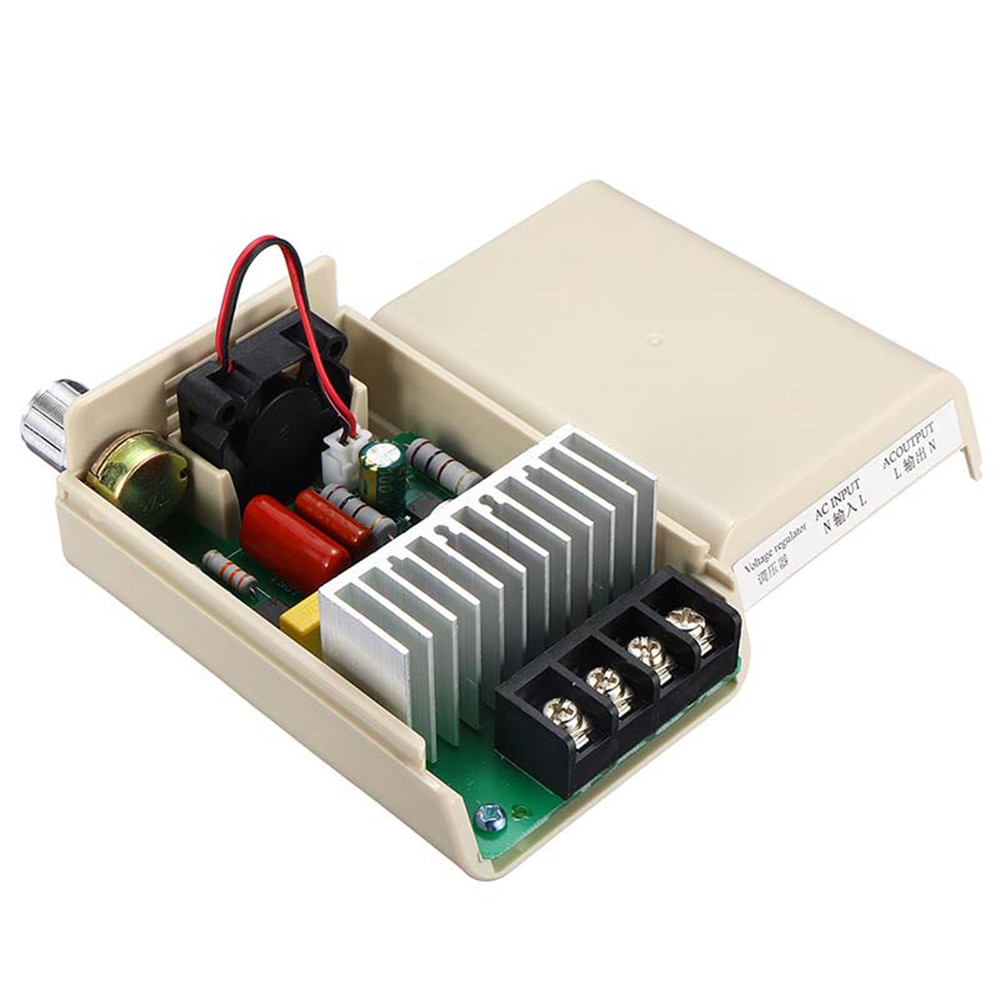

Регулятор мощности для тэна

Описание

Регулятор мощности для ТЭНа необходим для произведения плавной регулировки температурного режима в процессе перегонки. Стабильно функционирует при нагрузке. Рабочее напряжение 220В. Данным прибором с мощностью 3кВт обеспечивается точное и бесперебойное нагревание дистиллятора. Имеет довольно простую конструкцию с удобным регулятором, вращая который можно плавно изменять мощность нагрева ТЭНа от 0 до 3кВт. Металлический корпус надежно защищает электронику от внешнего воздействия механического характера.



Характеристики

Размеры корпуса (Д х Ш х В): 100 х 80 х 70 мм
Мощность: 4 кВт
Длина провода: 700 мм
Длина вилки: 90 мм
Управление напряжением: от 0 до 220 В
Корпус регулятора: негерметичный

Характеристики

Размеры корпуса (Д х Ш х В): 100 х 80 х 70 мм
Мощность: 4 кВт
Длина провода: 700 мм
Длина вилки: 90 мм
Управление напряжением: от 0 до 220 В
Корпус регулятора: негерметичный

Написать отзыв

DIY Погружной циркулятор с подогревом Sous Vide примерно за 75 долларов

Недавно меня увлекла идея приготовления sous vide — метода медленного приготовления запечатанных под вакуумом продуктов на тщательно контролируемой водяной бане для достижения оптимальной степени готовности. В прошлом году Sur La Table начал продавать первую в мире «домашнюю» сушильную камеру SousVide Supreme. Это было фантастически, поскольку коммерческие машины для приготовления су-вид стоили к северу от 2000 долларов. Тем не менее, домашняя модель (по цене 450 долларов) по-прежнему является серьезным вложением в то, что по сути просто сохраняет воду теплой.Я был уверен, что смогу построить более дешевое устройство.

Вот, иммерсионный термостат с подогревом для самостоятельной сборки за 75 долларов! Соединив детали, которые легко доступны на eBay и Amazon, я смог создать автономное устройство, которое нагревает и циркулирует воду, поддерживая температуру с точностью до 0,1 градуса Цельсия (да, один градус!). И в отличие от SousVide Supreme, мое устройство можно установить на любой контейнер (до разумного размера, возможно, 15 галлонов), что даст вам больше места для приготовления пищи, если это необходимо.

Чтобы собрать собственное устройство, вам понадобятся базовые навыки пайки, список вещей ниже, около 6 часов свободного времени (плюс время для высыхания клея) и готовность компьютерщика, который не хочет заплатить 450 долларов за водонагреватель. Щелкните ссылку «Дополнительно» для получения подробных пошаговых инструкций.

Если эти инструкции помогли вам построить собственную машину, я надеюсь, вы подумаете о пожертвовании. Моя цель — произвести массовое производство первого в мире иммерсионного циркуляционного насоса с подогревом sous vide по цене менее 100 долларов, и каждое пожертвование помогает!

Изготавливает: 1 погружной нагреватель sous vide
Общее время обработки: около 6 часов

Список покупок:

Примечание. Убедитесь, что у приобретенного вами контроллера есть выход SSR или выход напряжения.Для контроллеров с релейным выходом потребуется внешнее реле и другая проводка, чем та, которая указана в этом проекте.

Я обновил список деталей, указав SSR — это немного увеличивает стоимость проекта, но намного надежнее, проще в подключении и работает с любым SSR / ПИД-регулятором с выходом напряжения.

  • 1 кусок акрила 1/4 дюйма, примерно 5 x 20 см
  • Болт с проушиной 1/4 «x 2» и гайка
  • Около 2 футов проволоки калибра 16-18
  • 3 гайки
  • Изолента
  • Средство для резки акрила (см. Статью)
  • Паяльник и припой
  • Мультиметр (инструмент для измерения напряжения, тока, сопротивления)
  • Нож хобби (X-Acto или аналогичный)
  • Силиконовый герметик для ванн и плитки
  • Пистолет для горячего клея
  • Клей Krazy
Шаг 1. Делаем вырезы в корпусе

Это самая сложная часть всего проекта.Чтобы окончательная сборка была прочной, водостойкой и прилично выглядящей, вам необходимо как можно точнее вырезать монтажные отверстия. Мне очень повезло, что у меня в лаборатории есть лазерный резак, который делает этот вид точной резки очень простым и точным. Однако в отсутствие компьютеризированного станка для лазерной резки стоимостью 30 тыс. Долл. С устойчивой рукой вы можете добиться тех же результатов, используя высокоскоростной вращающийся инструмент, такой как Dremel.

Я добавил в список покупок шаблон для резки, соответствующий нагревателям, ПИД-регулятору и переключателю.Однако, если вы используете разные детали (разные модели, разные производители), вам необходимо отрегулировать шаблон, чтобы обеспечить плотную посадку всех деталей.

Щелкните здесь, чтобы увидеть диаграмму в масштабе 1: 1 (PDF)

  1. Выберите сторону контейнера для хранения, которая должна быть дном. Используя шаблон в качестве ориентира, вырежьте три отверстия для погружных нагревателей. Убедитесь, что эти отверстия находятся ближе всего к открытому концу контейнера (конец, на котором есть крышка), чтобы вы могли добраться внутрь позже для проводки и т. Д.
  2. Затем вырежьте небольшое овальное отверстие для шнура питания водяного насоса.
  3. Переверните контейнер стороной с отверстиями вниз. Теперь вырежьте отверстия для ПИД-регулятора, двухпозиционного переключателя и шнура питания. Убедитесь, что отверстие для ПИД-регулятора направлено вверх. В противном случае вам будет не хватать места при попытке дотянуться до задней части контроллера.
  4. Затем просушите все детали, чтобы обеспечить их плотное прилегание. Чем плотнее посадка, тем прочнее будет готовое изделие.
Шаг 2 — Изготовление монтажного кронштейна и держателя насоса

Монтажный кронштейн представляет собой J-образный кусок акрила, с помощью которого можно прикрепить готовую плиту для су-вид к стенке кастрюли или тазика.

  1. Вырежьте прямоугольник на 2-й странице схемы деталей и просверлите отверстие, как показано.
  2. Найдите прямоугольную поверхность, которая позволит вам сделать 2 изгиба на 90 градусов, необходимые для придания акрилу формы буквы «J». Я использовал небольшую стеклянную бутылку с оливковым маслом с плоскими сторонами и закругленными углами.
  3. Включите плиту. Удерживая длинный конец акрила прихваткой для духовки, нагрейте его на несколько дюймов над плитой, поворачивая для нагрева с обеих сторон. Чтобы акрил стал достаточно теплым, чтобы согнуться, может потребоваться несколько минут — вы поймете, что приближаетесь, когда акрил начнет скручиваться вдали от тепла.
  4. Согните акрил (приблизительно) по линиям, указанным на схеме, чтобы образовалась буква «J». Прижмите нижнюю часть J (не сторону с отверстием и не длинную сторону) к плоской поверхности, например к столешнице.Немедленно охладите акрил прохладной водой, чтобы он сохранил форму.
Шаг 3 — Монтаж погружных нагревателей

Погружные нагреватели — это основной рабочий элемент машины sous vide. Мы установим их свисающими снизу корпуса и расположим так, чтобы отверстие в середине змеевика совпадало между всеми тремя нагревателями.

  1. Отрежьте шнур питания от каждого нагревателя, оставив около 4 дюймов провода от нагревательного конца. Сохраните один из длинных отрезков шнура питания (включая вилку), чтобы использовать его в дальнейшем в качестве основного шнура питания.
  2. С помощью ножа для хобби соскребите плоские стороны рукояток нагревателя, чтобы удалить надписи и разгладить круглый обод в верхней части рукоятки. Это обеспечит более глубокую и плотную посадку в отверстиях обогревателя.
  3. Установите все три обогревателя в соответствующие отверстия. Обратите внимание, что нагреватели должны быть ориентированы так, чтобы змеевики были обращены к центральной линии корпуса. Вы должны уложить палец посередине всех трех катушек.Убедитесь, что обогреватели плотно прилегают к своим отверстиям.
  4. Нанесите небольшую полоску ванны и герметика для плитки вокруг обогревателей с внешней стороны шкафа. Дайте высохнуть в течение ночи, прежде чем продолжить.
Шаг 4 — Подключение

ВНИМАНИЕ: Никогда не включайте змеевики нагревателя, если они не погружены в воду! Кроме того, не бейте себя электрическим током.

Если у вас есть опыт работы с базовой схемой и проводкой, это будет довольно просто. Однако, если вы никогда не работали с паяльником или электрическими схемами, эти действия займут у вас время.Обратитесь к схеме подключения ниже, чтобы увидеть «большую картину».

Схема подключения ПИД-регулятора JLD612 с SSR

Схема подключения

ПИД-регулятора CD101 с физическим реле

Обновление

: я обновил электрическую схему, чтобы было ясно, что релейные штыри видны под углом снизу . Другими словами, если вы положите реле на стол контактами вверх, это будет соответствовать совмещению на схеме подключения.

  1. Снимите примерно 1/4 дюйма экрана со своего шнура питания (помните, шнур, который вы сохранили от одного из погружных нагревателей?). Пропустите шнур питания через отверстие для кабеля питания на передней панели корпуса. Разделите 2 провода примерно на 6 дюймов. Один из этих проводов будет проходить через выключатель питания, а другой — непосредственно к ПИД-регулятору, нагревателям и насосу.
  2. Используйте мультиметр, чтобы найти две стойки на задней стороне переключателя питания, которые обычно разомкнуты, но замкнуты, когда переключатель включен. На моем переключателе питания это были дальний и средний столбики (а не два контакта, расположенные ближе всего к «ВКЛ» стороне переключателя, помеченной точкой).
  3. Пропустите крепежную гайку переключателя (то, что крепится сзади) через один провод от кабеля питания внутри корпуса. Проденьте провод через отверстие выключателя питания. Припаяйте, что ведет к одному из выводов, которые вы определили на шаге 2. Отрежьте провод длиной 8 дюймов и припаяйте один конец ко второму выводу на переключателе. Заправьте провода внутрь корпуса, поместите переключатель в отверстие и затяните гайку, чтобы закрепить его на месте. Вы закончили с выключателем питания.
  4. Затем соедините провода нагревателя.Отсоедините провода от нагревательных катушек. Соберите по одному выводу из каждой катушки, чтобы получилось два жгута по три штуки. Отрежьте два отрезка проволоки длиной 6 дюймов и добавьте по одной в каждый пучок. У вас должно получиться два жгута, в каждом по четыре провода — 3 из которых идут к нагревателям, а один остается болтающимся. Припаяйте провода в каждой связке вместе, затем закройте их проволочной гайкой и изолентой.
  5. Из проводов, выходящих из жгутов нагревателей, один пойдет прямо на входящую мощность, а другой — на реле, которое включает и выключает нагреватели.
  6. На этом этапе становится слишком сложно описать остальную проводку словами, поэтому обратитесь к электрической схеме. Просто убедитесь, что вы знаете, как все будет монтироваться в корпусе, когда все будет готово. Пропустите провода через монтажное кольцо на ПИД-регуляторе, прежде чем присоединять их к клеммам и т. Д.
  7. После подключения проводов к реле (или SSR) покройте нижнюю часть горячим клеем, чтобы окружить точки подключения. Это будет действовать как изолятор и предотвратить короткое замыкание реле на любой металл внутри корпуса.Или, если ваш SSR поставляется с пластиковой крышкой, закрепите ее на месте, чтобы предотвратить короткое замыкание соединений.
  8. Если вы используете термопару PT100 (которую я рекомендую), убедитесь, что вы подключаете провода точно так, как показано на схеме подключения, иначе вы получите неточные показания температуры. (Для этих датчиков нет инструкции по эксплуатации, поэтому потребовалось 30 минут, чтобы попробовать разные комбинации, прежде чем я нашел правильный).
Шаг 5 — Окончательная сборка
  1. С помощью Krazy Glue приклейте J-образный зажим к нижней передней части корпуса.Подождите, пока высохнет, прежде чем продолжить.
    Примечание. Этот клеевой шов является популярной точкой отказа. Если хотите, укрепите соединение между J-образным зажимом и корпусом с помощью двух винтов и гаек.
  2. Приклейте гайку рым-болта к внутренней стороне отверстия в J-образной скобе. Убедитесь, что гайка совмещена с отверстием, чтобы рым-болт мог пройти через него.
  3. Закройте отверстия для шнура питания и шнура насоса, используя ванну и плиточный герметик.
  4. Наденьте заднюю крышку на корпус и обмотайте шов изолентой.
  5. Прикрепите ножки присоски погружного насоса к плоскому концу J-образного хомута и расположите выпускное отверстие для воды, чтобы прокачивать через середину нагревательных змеевиков.
Шаг 6 — Тестирование

Теперь, когда все подключено и собрано, вы, вероятно, захотите проверить, работает ли это. ЖДАТЬ! Не включайте машину (никогда!), Если катушки не погружены в воду. иначе они перегорят примерно через 5 секунд (я усвоил это на собственном горьком опыте).
Чтобы проверить машину, наполните таз водой так, чтобы она покрывала хотя бы змеевик нагревателей.Установите машину на край так, чтобы J-образный зажим свешивался над выступом. Затяните рым-болт, чтобы зафиксировать машину. Подключите шнур и нажмите выключатель питания! Если ПИД-регулятор включается и насос начинает перекачивать, это хороший знак! Учтите, что нагреватели могут еще не прогреться, в зависимости от заданной температуры по умолчанию.

Шаг 7 — Программирование ПИД-регулятора

Для пользователей ПИД-регулятора JLD612

Инструкции по программированию, такие как запуск автонастройки и изменение значений аварийных сигналов, см. В руководстве JLD612.Вот шаги, которые вы должны предпринять при первом программировании контроллера.

  1. Нажмите SET и введите код 0089, затем нажмите SET.
  2. Установите значение Inty равным Pt10.0, чтобы температура отображалась с одним десятичным знаком. (Мне пришлось установить его на Pt100, а затем обратно на Pt10.0, чтобы это заработало в первый раз.
  3. Выберите End, чтобы выйти из меню программирования.

Для пользователей ПИД-регулятора CD101

В стандартной комплектации ПИД-регулятор разработан для работы с термопарами другого типа, поэтому показания, получаемые при использовании PT100, будут странными. Следуйте инструкциям в этом руководстве (которое не входит в комплект поставки ПИД-регулятора), чтобы настроить его для датчика PT100. Вы также можете следовать инструкциям там, чтобы установить количество десятичных знаков точности.

Затем установите целевую температуру, нажав кнопку «УСТАНОВИТЬ», затем с помощью стрелок вверх и вниз выберите число и снова нажмите «УСТАНОВИТЬ» для подтверждения. 50C — хорошая целевая температура. Загорится индикатор OUT1, указывая на то, что ПИД-регулятор включает нагреватель. Вы должны услышать мягкий щелчок — это срабатывает реле.В этот момент нагревательные спирали включены и нагреваются. Когда температура, измеренная датчиком (зеленая, верхняя линия), приближается к целевому значению (оранжевая, 2-я строка), реле будет чаще включаться и выключаться для поддержания температуры.

Идеи, доработки, мысли

После того, как сгорел мой первый комплект нагревательных спиралей, я понял, что должен быть лучший метод нагрева воды. Змеевики очень эффективны и очень быстро нагревают воду. Тем не менее, я довольно параноик по поводу их повторного сжигания, и их трудно заменить.Я нашел несколько коммерческих погружных нагревательных элементов, но они стоят около 100 долларов, что значительно увеличивает бюджет этого проекта. Я могу попробовать использовать нагревательный элемент и насосную систему от старой кофемашины эспрессо, которая производит пар. Поскольку в нем уже есть автономный нагреватель и насос , он может быть даже дешевле, чем нагревательные змеевики и аквариумный насос.

Еще я подумал о том, чтобы превратить эту машину в универсальный термостат. Вместо того, чтобы подключать нагреватели напрямую к реле, я бы установил розетку на задней части корпуса и добавил разъем для подключения внешнего датчика температуры.Если бы я хотел использовать погружные нагреватели, я бы просто включил их в розетку. Если кто-то поджарился, я потратил всего 6 долларов вместо часа на удаление клея и припоя. Кроме того, универсальный регулятор температуры отлично подходит для изготовления вашей собственной коптильни. А-ля Альтон Браун, вы можете подключить электрическую плиту, наполненную древесной щепой, и получить коптильню с точно регулируемой температурой всего за несколько долларов.

Я очень рад начать заниматься кулинарией по принципу «су-вид», и я счастлив, что смог построить точную и надежную машину за 75 долларов.Даже метод PID Controller + Crockpot стоит 185 долларов (не считая Crockpot!).

Устранение неисправностей

Я получил много писем и комментариев с просьбами о помощи в устранении неполадок, и это справедливо — в этом проекте много всего происходит, особенно если вы новичок в электронике DIY. Я решил добавить свою базовую процедуру устранения неполадок, которая, надеюсь, поможет вам разобраться. Если у вас все еще есть проблемы, оставьте комментарий ниже или отправьте мне письмо по адресу scott @ seattlefoodgeek.com.

Если ваши обогреватели не нагреваются, когда должны (т. Е. Ваша машина не работает), выполните следующие действия:

  1. Убедитесь, что индикатор OUT1 горит и гаснет, когда это необходимо. Он должен быть включен, когда прибор нагревается, и выключен, когда вы достигли или превысили установленное значение. Если нет, дважды проверьте, правильно ли вы установили тип датчика температуры и что OUT1 установлен в режим нагрева в меню настроек PID. Если все в порядке, переходите к шагу 2.
  2. Убедитесь, что ваш ПИД-регулятор имеет выход SSR / напряжение.Это должно быть указано на наклейке сбоку вашего ПИД-регулятора. Контроллер на фото ниже имеет только релейный выход (это , а не , как вы хотите).

    ПИД-регуляторы обычно имеют два типа выходов: реле и напряжение. Вопреки тому, как это звучит, релейный выход не используется для управления реле. Скорее, ПИД-регулятор с релейным выходом на самом деле имеет внутреннее реле. К сожалению, внутреннее реле обычно не рассчитано на нагрузку, которую тянут нагревательные катушки, поэтому вы не можете подключить их напрямую к внутреннему реле.ПИД-регулятор с выходом SSR / напряжение вырабатывает напряжение постоянного тока (8–12 В постоянного тока), которое мы можем использовать для управления внешним механическим реле или твердотельным реле (SSR). Вот чего мы хотим.
    Контрольные признаки того, что у вашего ПИД-регулятора есть только релейный выход: а) нет напряжения на контактах 5 и 6 (или соответствующих контактах на вашем контроллере), когда горит индикатор OUT1, б) вы слышите щелкающий звук, когда включается выход OUT1 и выключен, даже когда ваше внешнее (синее) реле отключено, и c) вы измеряете непрерывность на контактах, которые соответствуют OUT1, когда OUT1 включен.
    Если у вас есть ПИД-регулятор с релейным выходом, не все потеряно. У вас есть два варианта:
    1) Вернуть его для ПИД-регулятора с выходом SSR / напряжения или
    2) Используйте внутреннее реле для управления внешним реле 120 В переменного тока, которое рассчитано на 8+ А при 120 В переменного тока. Электропроводка для этой конфигурации немного сложнее, и вам нужно будет купить другое реле, отличное от того, которое указано в списке деталей. Схема подключения для этой конфигурации приведена ниже. Обратите внимание, что я не пытался показать фактическую конфигурацию контактов внешнего реле — скорее, это логический способ подключения.

    Если вы уверены, что ваш ПИД-регулятор имеет выход SSR / напряжение, перейдите к шагу 3.
  3. Убедитесь, что вы используете правильный тип реле для вашего ПИД-регулятора. CD101 будет работать либо с твердотельным реле (SSR), либо с физическим реле. Однако JLD612 и многие другие ПИД-регуляторы только будут работать с SSR.
  4. Если вы используете CD101 и физическое реле, убедитесь, что ваше внешнее (синее) реле подключено правильно. Вы должны услышать щелчок, исходящий от этого реле, когда OUT1 загорается или выключается.Если нет, возможно, вы подключили выводы от контактов 5 и 6 в обратном направлении, или внешнему реле может потребоваться более высокое напряжение активации, чем то, что выдает ваш ПИД-регулятор. Измерьте напряжение на контактах 5 и 6 и сравните с напряжением катушки, указанным вашим реле. На практике есть место для маневра (например, реле с катушкой 9 В часто срабатывает при напряжении менее 9 В). Если PID не выдает достаточного напряжения, купите SSR. Если ваше реле щелкает, переходите к шагу 5.
  5. Проверьте, подается ли 120 В переменного тока на провода нагревателя, когда OUT1 включен.Если вы не видите напряжение, проверьте соединения на реле и между контактом 1 и нагревателями. Если вы получаете 120 В переменного тока на пучки нагревателей, переходите к шагу 6. ​​
  6. Ваши обогреватели, вероятно, перегорели. Это может произойти в мгновение ока, если вы случайно включите питание обогревателей, когда в них нет воды. Дважды проверьте, погрузив нагреватели в воду и подключив источник питания 120 В переменного тока непосредственно к проводам (проявляя большую осторожность, , , чтобы не порезаться электрическим током).Если они нагреваются, у вас где-то в соединениях оборвался провод. Если они не нагреваются, значит, они сгорели, и вам необходимо их заменить.

Если эти инструкции помогли вам построить собственную машину, я надеюсь, вы подумаете о пожертвовании. Моя цель — произвести массовое производство первого в мире иммерсионного циркуляционного насоса с подогревом sous vide по цене менее 100 долларов, и каждое пожертвование помогает!

Нет вареной рыбы! Лучшие контроллеры нагревателей для аквариумов

Главная »Блог» Никакой вареной рыбы! Лучшие контроллеры нагревателей для аквариумов

Представьте, что вы просыпаетесь однажды утром и обнаруживаете, что все ваши рыбки плавают вверх ногами в верхней части вашего аквариума.

Вы чувствуете воду только для того, чтобы обнаружить, что она кипит. Вы приготовили рыбу!

Этот сценарий встречается чаще, чем вы думаете. Все, что нужно, — это проработать обогреватель дольше, чем нужно, и вы рискуете перегреть рыбу.

Вот тут и пригодится контроллер нагревателя аквариума .

Это важное устройство может просто спасти жизнь вашей рыбке. И сегодня я собираюсь научить вас всему этому.

Коротко о

: наш лучший выбор для контроллеров нагревателей для аквариумов

  • Идеально для новичков
  • Предлагает полный контроль температуры
  • Доступный
  • Идеально подходит для новичков
  • Предлагает полный контроль температуры
  • Позволяет охладить ваш резервуар, когда вода слишком горячая и нагрейте резервуар, когда вода слишком холодная
  • Качественные компоненты
  • Простые для понимания руководства по подключению, спецификации и инструкции
  • Одноступенчатый регулятор температуры

hygger Подогреватель резервуаров для морской воды с цифровым термостатом

  • Подходит для больших аквариумов
  • Дополнительная мощность нагрева
  • Премиум дизайн

Что такое контроллер нагревателя аквариума и как он работает?

Как следует из названия, контроллер нагревателя аквариума позволяет вам точно регулировать температуру вашего аквариума — гораздо точнее, чем просто использование одного аквариумного нагревателя.

Думайте о контроллере температуры как о внешнем термостате, специально предназначенном для вашего аквариума.

Существует два типа регуляторов температуры в аквариуме:

  1. Предварительно смонтированный регулятор температуры — Поставляется в сборе. Просто подключите обогреватель, и все готово. Больше никаких усилий не требуется!
  2. Контроллер температуры своими руками — Как следует из названия, вы покупаете детали отдельно и создаете свой собственный терморегулятор.Если вы пытаетесь создать свои собственные, рекомендуется иметь электротехнические знания.

Хотя конкретный стиль регулятора температуры в аквариуме зависит от марки, он обычно состоит из трех отдельных частей…

1. Контроллер

Контроллер состоит из цифрового ЖК-экрана и кнопок, которые можно использовать для установки желаемой температуры.

Это мозги техники. Контроллер контролирует воду в вашем аквариуме, чтобы гарантировать, что она всегда имеет правильную температуру.

2. Розетка

Довольно понятно. Это то место, куда входит вилка от нагревателя вашего аквариума.

Некоторые регуляторы температуры имеют два независимых выхода — один для нагревателя, а другой для чиллера.

Эти контроллеры называются двойными регуляторами температуры и позволяют контроллеру нагревать воду, когда она слишком холодная, и охлаждать воду, когда она слишком горячая.

3. Зонд датчика температуры

Водонепроницаемый зонд устанавливается внутри вашего аквариума и измеряет температуру воды.

Помните, что если у вас есть резервуар для соленой воды, вам понадобится зонд, устойчивый к коррозии.

Как работает регулятор температуры?

Не утомляя вас сложными техническими деталями, терморегулятор работает очень просто.

Шаг 1. Установите температуру

С помощью контроллера вы устанавливаете желаемую температуру. В этом случае я собираюсь установить его на 79 градусов по Фаренгейту (26 градусов по Цельсию), потому что это то, что предпочитают мои ангелы.

Шаг 2: Контроллер считывает температуру

Используя сенсорный зонд внутри вашего резервуара, контроллер температуры считывает температуру и сравнивает ее с установленной вами температурой.

Шаг 3. Контроллер выполняет действие

Если температура ниже установленной, контроллер подает питание на розетки, что включает обогреватель.

По достижении температуры он отключает нагреватель до тех пор, пока температура снова не упадет.

Вот и все!

Зачем вам нужен контроллер нагревателя аквариума?

Очень вероятно, что в аквариумном обогревателе уже есть термостат. И когда он достигает определенной температуры, он сам отключается.

Тогда зачем вам нужен терморегулятор для вашего аквариума?

Что ж, оказывается, на то есть две веские причины…

1. Неисправность отопителя

Ну реальность такова, что обогреватели выходят из строя.

Ваш обогреватель может выйти из строя из-за ненадлежащего изготовления, неправильной установки, ошибки пользователя, неисправности электрооборудования или по любым другим причинам.

Да, вероятность того, что нагреватель вашего аквариума выйдет из строя, невелика…

Но , если все же выйдет из строя, ваш аквариум перегреется, и вы сможете попрощаться со своими тропическими рыбками, растениями и кораллами.

На самом деле, если вы будете часто посещать форумы, посвященные аквариуму, то найдете бесчисленное количество историй о том, как любители приходили домой к рыбному уху. [1, 2, 3]

Это дорогостоящая авария, которую можно предотвратить с помощью регулятора температуры в аквариуме.

Как только вода достигнет установленной вами температуры, контроллер отключит питание вашего обогревателя, отключив его.

Если в вашем аквариумном обогревателе есть термостат, то регулятор температуры — дополнительный уровень безопасности.

2. Термостат и датчик лучше

Я должен передать это современным нагревателям аквариумов — они умудряются втиснуть термостат, датчик температуры и нагревательный элемент в крошечный продукт, который едва занимает какое-либо место в вашем аквариуме.

Но недостатком является то, что эти компоненты не такие точные. Если вам нужен узкий температурный диапазон для разведения или у вас очень чувствительные рыбы, то вам нужен более точный способ определения температуры воды.

Вот здесь и появляется контроллер, обеспечивающий точное измерение температуры воды.

Как правильно выбрать контроллер нагревателя для вашего аквариума?

Чтобы выбрать идеальный регулятор температуры для вашего аквариума, вам необходимо ответить на следующие вопросы:

1.Какой обогреватель нужно контролировать?

Как вы, наверное, знаете, мощность нагревателя для аквариума измеряется в ваттах (Вт).

Номинальную мощность нагревателя можно найти на коробке или в руководстве по эксплуатации нагревателя для аквариума.

Этот рейтинг должен соответствовать тому, что выводит контроллер температуры, в противном случае контроллер может выйти из строя.

Допустим, регулятор температуры имеет выходную мощность 1000 Вт. Это означает, что он может управлять одним нагревателем мощностью 1000 Вт, двумя нагревателями мощностью 500 Вт или любой комбинацией нагревателей в сумме до 1000 Вт.

Но если вам нужен терморегулятор для работы нагревателя мощностью 1100 Вт, вы рискуете выйти из строя терморегулятором.

Итак, вы хотите убедиться, что мощность вашего нагревателя равна или меньше выходной мощности регулятора температуры.

Примечание. Большинство контроллеров температуры более чем способны работать с нагревателями для небольших резервуаров — в основном это проблема для больших резервуаров, которым требуются более крупные нагреватели.

2. Ваш аквариум пресноводный или соленый?

Хорошие новости для тех, у кого есть резервуары с пресной водой — вы можете использовать любой водонепроницаемый зонд для измерения температуры.

Но те из вас, у кого есть резервуары с морской водой, могут испытать некоторое горе. Да, соленая вода быстро разъедает большинство металлов, включая датчик температуры.

К счастью, многие контроллеры температуры позволяют менять зонды. Просто купите датчик температуры, безопасный для соленой воды (титан — хороший выбор), и все готово.

Если замена сенсора невозможна, попробуйте сделать это самостоятельно. Это было рекомендовано мне парой энтузиастов рифовых аквариумов.

Зонд можно заклеить эпоксидной смолой или покрыть термоусадочной пленкой. Я не пробовал ни одно из этих решений и хотел бы услышать мнение любого из вас, кто добился успеха с этими методами.

3. Нужно ли вам охлаждать аквариум, если он становится слишком горячим?

Регулятор температуры, который выполняет только одну функцию, например нагрев, называется одноступенчатым регулятором температуры .

Но вы также можете купить терморегуляторы, которые позволяют как нагревать, так и охлаждать ваш резервуар.

Эти регуляторы температуры называются двухступенчатыми регуляторами температуры .

Принцип работы двухступенчатого регулятора температуры на самом деле очень прост.

Независимо от того, что вы подключаете к охлаждающей розетке, активируется, если температура в вашем аквариуме на выше заданной температуры.

И все, что вы подключаете к розетке обогрева, активируется, если температура упадет на ниже вашей заданной температуры.

Это позволяет поддерживать ваш резервуар в чрезвычайно узком температурном диапазоне независимо от температуры снаружи резервуара.

4. Каковы ваши навыки самостоятельного изготовления?

И последнее, но не менее важное: ваши навыки и знания в области электротехники играют важную роль в выборе регулятора температуры.

Просто хотите простой вариант, который можно подключить и забыть?

Затем вам понадобится регулятор температуры с предварительно смонтированной проводкой. Как следует из названия, этот контроллер поставляется как единое целое.Просто подключите его, и все готово!

Но если вам нужны особые функции или необходимо использовать обогреватель, который превышает возможности моделей с предварительно подключенной проводкой, вам нужно будет подключить его самостоятельно.

Или, может быть, вы хотите добавить функции, которые недоступны для предварительно смонтированных регуляторов температуры…

Хотите создать терморегулятор, который нагревается при разных температурах днем ​​и ночью? Вы можете сделать это.

Хотите, чтобы звуковой сигнал срабатывал при определенной температуре? Вы тоже можете это сделать.

Вы ограничены только компонентами, которые вы добавляете в схему.

Хотя такой подход «сделай сам» позволяет вам создать индивидуальный регулятор температуры, который точно соответствует вашим потребностям, в нем есть элемент опасности.

При неправильном подключении вы рискуете нанести серьезный вред себе и своей рыбе. И хотя это может показаться безопасным, вы могли случайно создать бомбу замедленного действия.

Если вам нужен индивидуальный регулятор температуры, я рекомендую покупать компоненты самостоятельно, а затем платить квалифицированному электрику, чтобы он подключил его.

Помните, что платить кому-то за недостающие навыки — это нормально!

Какой самый лучший контроллер нагревателя аквариума?

Теперь, когда вы знакомы с основами, пришло время взглянуть на некоторые из самых популярных и надежных контроллеров температуры на рынке.

Лучший универсальный контроллер нагревателя для аквариума


Проверить цену

  • Номер модели: ITC-306T
  • Источник питания: AC 110 В ~ 240 В
  • Диапазон температур: -58 ° F ~ 210 ° F (-50 ~ 99 ° C)
  • Макс.нагрузка: 110 В — 1100 Вт (240 В — 2200 Вт)

Встроенный терморегулятор Inkbird идеально подходит для новичков и тех, кто любит простые вещи.

Inkbird ITC-306T предлагает полный контроль температуры по доступной цене.

Но лучше всего… Это просто работает.

Настройка регулятора температуры занимает всего несколько минут.

Подключите терморегулятор, подключите обогреватели, поместите датчик в резервуар и установите предел температуры.

Это действительно так просто!

Что мне больше всего нравится, так это двойные цифровые ЖК-экраны. Один показывает текущую температуру вашего аквариума, а другой — максимальную температуру, которую вы хотите достичь.

Inkbird также имеет несколько удобных функций безопасности — звуковой сигнал подается, если датчик датчика неисправен или если температура воды в резервуаре превышает установленную вами температуру.

Но что, если вам нужно и отопление, и охлаждение?

Что ж, у Inkbird есть продукт и для этого.

Представляем Inkbird ITC-308, двухступенчатый регулятор температуры для аквариумов…


Проверить цену

  • Номер модели: ITC-308T
  • Источник питания: AC 110 В ~ 240 В
  • Диапазон температур: -58 ° F ~ 210 ° F (-50 ~ 99 ° C)
  • Макс.нагрузка: 110 В — 1100 Вт (240 В — 2200 Вт)

ITC-308T работает так же, как ITC-306T, за одним небольшим исключением — он позволяет охлаждать ваш бак, когда вода слишком горячая, и нагревать ваш бак, когда вода слишком холодная.

Для этого используются специальные розетки — одна для чиллера или вентилятора, а другая — для нагревателя. Каждая розетка активируется независимо, в зависимости от температуры воды.

Inkbird также производит интеллектуальный контроллер температуры WiFi, который позволяет вам просматривать температуру и получать предупреждения на свой смартфон.

Возможность контролировать температуру вашего резервуара звучит довольно удобно, не так ли?

К сожалению, в теории это работает лучше, чем на практике…

На момент написания я не мог заставить приложение работать с новейшей версией iOS от Apple.Что касается Android, отзывы пользователей сообщают, что у него есть проблемы. [4]

Я еще не встречал доступного (менее 100 долларов), надежного и простого в использовании контроллера температуры Wi-Fi с готовой проводкой. Я пробовал модели Inkbird и Willhi, но не могу рекомендовать их, исходя из своего опыта.

Если вы знаете отличный контроллер температуры WiFi, который соответствует вышеуказанным критериям, дайте мне знать в комментариях!

Лучший контроллер нагревателя для аквариума своими руками


Проверить цену

  • Номер модели: ETC-111000-000
  • Источник питания: AC 110 В ~ 240 В
  • Диапазон температур: -30 ° F ~ 220 ° F (-34 ~ 104 ° C)
  • Максимальная нагрузка: 120 В — 1800 Вт (240 В — 1800 Вт)

Для тех из вас, кто просто ищет качественные компоненты для создания собственного регулятора температуры, не ищите дальше.

Контроллер температуры Ranco Роберта Шоу используется в широком спектре промышленных приложений, от пивоварения до систем отопления, вентиляции и кондиционирования воздуха. И он так же подходит для вашего аквариума.

Устройство хорошо документировано с простыми для понимания руководствами по подключению, спецификациями и инструкциями. Вы можете получить PDF-копию руководства здесь.

Обратите внимание, что указанная выше модель является одноступенчатым регулятором температуры. Хотя вы можете использовать его для обогрева или охлаждения аквариума, он может работать только по одному, и его нужно будет повторно подключить, если вы захотите поменять его местами.

Двухступенчатая модель позволяет одновременно подключать чиллер и нагреватель. Вы можете найти его здесь, а руководство по эксплуатации — здесь.

Johnson Controls также производит фантастические регуляторы температуры, производимые прямо здесь, в США. Технические специалисты хвалят эти терморегуляторы промышленного уровня за их надежность и качество сборки. Ознакомьтесь с этим здесь и просмотрите руководство по эксплуатации здесь.

Хотя оба являются отличными терморегуляторами, я рекомендую Ranco Роберта Шоу, потому что он более широко доступен и часто по более низкой цене.

Еще один вариант…


Проверить цену

Вы ищете современный водонагреватель и цифровой термостат для своего аквариума? Тогда этот продукт от hygger — один из лучших вариантов на рынке прямо сейчас.

Характеристики

Нагреватель для аквариумов с соленой водой с цифровым термостатом HYGGER имеет полностью погружную конструкцию. Благодаря присоскам установка изделия на резервуар для воды — простая задача. Кроме того, поставив его рядом с источником воды, вы можете быстро включить обогрев всего аквариума.

Поскольку предполагается, что устройство будет полностью погружным, качество сборки на должном уровне. В частности, титановый нагреватель устойчив к коррозии и разрушению. Компания не использовала стекло в этих деталях, чтобы избежать несчастных случаев.

В обогревателе резервуара с морской водой Hygger с цифровым термостатом также используется один из лучших термостатов, который вы можете найти сегодня. Вы можете видеть температуру в различных единицах измерения в соответствии с вашими потребностями. Также имеется соответствующая схема для автоматической системы отключения, которая пригодится.

И последнее, но не менее важное: этот контроллер водонагревателя подходит для больших резервуаров. У вас не возникнет проблем с его использованием с резервуарами размером до 45 галлонов. Вы также можете выбрать одно из более мощных средств, если у вас большой аквариум.

Плюсы

  • Поставляется с премиальным дизайном
  • Дополнительная мощность нагрева
  • Безопасные и автоматизированные схемы
  • Подходит для больших аквариумов

Минусы

  • Может быть дорого какой-то
  • Имеет относительно более крупную конструкцию

Заключение

Как видите, терморегулятор — незаменимый компонент безопасности вашего аквариума.

Если вас все еще отталкивает идея приобрести еще еще единиц оборудования для вашего танка, подумайте об этом…

Представьте, как дорого обойдется замена всего, если ваш обогреватель выйдет из строя.

Что вы используете в качестве регулятора температуры? Позвольте мне знать в комментариях ниже!

LARA — Информация о разрешении на механическое оборудование

Информация о разрешении на механическое оборудование

Механический код
Целью механического кодекса является предоставление адекватных требований, которые считаются необходимыми для безопасной установки всего механического оборудования в целях защиты общественной безопасности, здоровья и благополучия.Кодекс устанавливает исчерпывающие правила безопасной установки механического оборудования и систем.

Что такое механический код?
Механический кодекс штата Мичиган регулирует проектирование, установку, техническое обслуживание, изменение и проверку механических систем, включая системы отопления, вентиляционные системы, системы водяного и парового отопления, технологические трубопроводы, котлы и сосуды под давлением, приборы, работающие на газе, жидком или твердом топливе. , дымоходы и вентиляционные отверстия, системы механического охлаждения, камины, барбекю, мусоросжигательные печи, крематории, системы пожаротушения и системы, использующие солнечную или геотермальную энергию.В настоящее время положения о жилищах на одну и две семьи включены в Жилищный кодекс штата Мичиган.

Вам нужна лицензия для выполнения механических работ?
Лицензия подрядчика по механическому оборудованию с соответствующей классификацией требуется для выполнения установки, изменения или обслуживания следующего: (1) водяное отопление, охлаждение и технологические трубопроводы, (2) оборудование HVAC, (3) воздуховоды, (4) охлаждение, (5) Ограниченная служба отопления, (6) Неограниченная служба отопления, (7) Ограниченная служба охлаждения и кондиционирования воздуха (8) Неограниченная служба охлаждения и кондиционирования воздуха, (9) Пожаротушение, (10) Специальность.Однако владелец дома для одной семьи, который будет занимать или занимать это место жительства, может выполнять работы без лицензии.

Требуются ли механические разрешения?
За исключением замены мелких деталей, механические работы не могут быть начаты до тех пор, пока разрешение на такие работы не будет выдано соответствующим контролирующим органом. Домовладелец должен получить разрешение на работу, которую он выполняет по месту жительства, а подрядчики по механическому оборудованию несут ответственность за разрешения на работу, которую они выполняют от имени владельца.

Разрешения не требуются для переносного оборудования (отопительные, вентиляционные, охлаждающие агрегаты, испарительный охладитель, газовые горелки мощностью менее 30 000 БТЕ / час), автономного холодильного оборудования и кондиционеров оконного типа мощностью не более 1,5 л.с., и масляные горелки, не требующие подключения к дымоходу (масляные печи, обогреватели с фитилем).

Разрешения на паровые или паровые котлы, работающие под давлением не более 15 фунтов на кв. классификации трубопроводов.

Заявление на получение разрешения на механическое производство
Инспектор механического оборудования Карта региона

Перед подачей заявления на получение разрешения на механическое оборудование рекомендуется, чтобы заявитель ознакомился со списком юрисдикции штата. Эта информация регулярно обновляется в связи с изменениями в механическом исполнении кодекса, которые могут проводиться государством, округом или местным органом власти. Заявление на получение разрешения на механическое оборудование должно быть подано в соответствующий орган исполнительной власти, и разрешение должно быть получено до начала любых работ.

Вопросы, касающиеся разрешений на механическое оборудование, следует направлять в Отдел разрешений по телефону 517-241-9313.

Amazon.com: Pentair 77707-0010 Комплект для замены терморегулятора Обогреватель для бассейна и спа: портативный обогреватель на открытом воздухе: патио, лужайка и сад

5,0 из 5 звезд Очень просто.
Автор: Д.Сюй 17 июня 2016 г.

Позвольте мне предварить этот обзор, сказав, что я никогда раньше не обслуживал свое устройство. И кроме того, что я вычистил корзину моего бассейна и снял ее, я мало что знаю об обслуживании или имею особую склонность обслуживать свой собственный бассейн.

Мой Stayrite Max-E-Therm 400 работал с короткими циклами (нагреватель постоянно включается и выключается до достижения целевой температуры).У меня также есть соляная система, которая генерирует хлор, и соль играет важную роль в раннем износе терморегулятора. После быстрого поиска в Интернете и прочтения другого обзора здесь я решил купить эту деталь и попытаться отремонтировать самостоятельно, так как мой новый техник по бассейну не обслуживает это устройство.

Инструкции, прилагаемые к детали, довольно хороши. Он имеет упрощенную схему из руководства пользователя, на которой показано и увеличено расположение терморегулятора.Там же есть пошаговые инструкции по его замене.

Поверьте мне и другим рецензентам. Если вы можете открутить заглушку и снова завинтить ее, значит, у вас есть навыки, чтобы поменять эту деталь. У меня буквально на это ушло меньше 5 минут. Сделав это один раз, я, вероятно, смог бы сделать это снова менее чем за 2 минуты, если бы мне пришлось.

Следует помнить о нескольких вещах: (См. Фото. Меньшая пробка внизу — это сливная пробка. Большая наверху — это место, где идет терморегулятор). Вам придется отвинтить и завинтить 2 пробки. , под пробкой терморегулятора есть сливная пробка меньшего размера, которую следует сначала открутить и снять.Если система выключена или вода не поступает в устройство, может вытечь около литра воды. Затем с помощью отвертки (см. Изображение) открутите большую заглушку, в которой находится терморегулятор. По мере отвинчивания вы увидите, как капает еще немного воды. Помните, что вы снимаете пробку, сжимающую пружину. Итак, во время отвинчивания держите вилку немного внутри, чтобы не получить сюрприз, связанный с гнездом в коробке. После того, как старый терморегулятор и заглушка будут удалены, вы готовы вставить новый.Поместите пружину в заглушку, как показано в направлениях (пружина входит внутрь заглушки, а сложный на вид головной механизм выступает и вставляется первой). Вдавите вилку и начните завинчивать ее снова. Приложите небольшое давление внутрь, поскольку вы будете сжимать новую пружину. Наконец, замените сливную пробку, которую вы сняли первой. Теперь запустите поток воды. В зависимости от вашей системы вы можете сделать это, включив насос или открыв клапан. Как только помпа наберет обороты, включите обогреватель.Ваша проблема с короткими циклами должна быть решена. Обогреватель должен работать нормально. Теперь вы можете хвастаться всем своим друзьям и семье, что вы отремонтировали свой Stayrite Max-E-Therm 400 в одиночестве.

Go grill. Время Миллера.

Газовый водонагреватель 101: Основные системы и компоненты

Статья Сообщение на WaterHeaterStore.co

Газовые водонагреватели бывают всех форм и размеров. Если вы живете достаточно долго, вы, вероятно, видели всевозможные цвета и уникальные дизайны.Но большинство газовых водонагревателей имеют одинаковые основные компоненты. Системы работают очень похоже, даже если части очень разные.

В этой статье мы познакомим вас с анатомией газового водонагревателя и основных компонентов. Понимание основ проектирования может помочь во всех формах поиска и устранения неисправностей.

Системы газового водонагревателя

Газовые водонагреватели имеют несколько основных систем, обеспечивающих их работу, и эти системы являются общими почти для всех резервуарных водонагревателей:

  • Бак для воды
  • Нагревательные элементы
  • Водозабор / выход
  • Системы безопасности

В зависимости от возраста газового водонагревателя самые большие различия заключаются в сложности систем безопасности и управления.

Как работает газовый водонагреватель

Давайте быстро посмотрим, как газовые водонагреватели вырабатывают горячую воду. Это важно знать, чтобы вы могли составить контрольный список быстрого исправления или устранения неполадок.

  1. Холодная вода закачивается в резервуар / бак для воды
  2. Подогреватель включается на дне бака
  3. Горячая вода поднимается вверх
  4. Холодная вода циркулирует на дно резервуара, где она нагревается
  5. Горячая вода забирается из верхней части бака для подачи нагретой воды

Довольно просто, правда? Теперь давайте посмотрим на компоненты, чтобы увидеть, как каждая общая часть функционирует в этом процессе.

Бак газового водонагревателя

Емкости для хранения горячей воды стали более эффективными, чем когда-либо. Чем эффективнее резервуар, тем меньше вам придется подогревать воду, чтобы она оставалась горячей.

Бак — также ваше самое узкое место, если вам нужно много горячей воды. Если вы обнаружите, что у вас быстро заканчивается горячая вода, вам может понадобиться резервуар большего размера, более быстрое восстановление (количество времени, необходимое для повторного нагрева резервуара с водой) или, возможно, немного повернуть термостат на водонагревателе.

Нагревательный элемент газового водонагревателя

Газовый водонагреватель использует горелку под баком для нагрева воды. Газ, будь то природный газ или пропан, подается по трубопроводу к горелке, где он загорается и, как газовая плита, нагревает воду.

Регулятор температуры (состоящий из термостата и переключателя) подключается к газовой горелке, чтобы помочь контролировать количество сжигаемого газа. Чем больше газа, тем горячее вода.

Газовый водонагреватель на входе / выходе

Обычно в любой газовый водонагреватель входит простая система из двух водопроводных труб.Тот, что находится на дне бака или рядом с ним, — это заборник холодной воды. Он подается непосредственно из трубопровода холодной воды в основание газового водонагревателя, где вода нагревается.

Рядом или в верхней части газового водонагревателя находится выход горячей воды. Это прокачивает горячую воду по всему зданию.

Системы безопасности газовых водонагревателей

Опять же, это будет зависеть от возраста вашего газового водонагревателя, но все современные газовые водонагреватели имеют ряд пассивных и автоматизированных систем безопасности.Вам нужны системы пассивной безопасности на случай, если газовый водонагреватель теряет электричество, но не газ. Это предотвращает нагрев воды газовым водонагревателем до опасных температур из-за того, что не работают автоматические системы безопасности.

Пассивные системы безопасности в газовых водонагревателях обычно включают предохранительный клапан. Если в газовом водонагревателе создается слишком большое давление, то давление сбрасывается за счет открытия клапана и выпуска воды и пара. Слишком высокое давление может возникнуть либо из-за слишком высокого давления в системе подачи холодной воды, либо из-за слишком сильного нагрева воды.

Автоматические системы безопасности газовых водонагревателей используют термостат для отключения подачи газа при достижении надлежащей температуры воды. Термостат подключен к нагревательному элементу.

Знание основных газовых водонагревателей

Знание этих основных принципов работы с газовыми водонагревателями, будь то водонагреватели, работающие на природном газе или пропановые водонагреватели, поможет вам в обслуживании и обслуживании вашей собственной системы газового водонагревателя.

Возвращаясь к бывшему? Вот то, что терапевты хотят, чтобы вы знали

Любовь снова витает в воздухе для СЕГОДНЯ, сотрудника по стилю жизни и коммерции Джилл Мартин, которая недавно объявила, что она помолвлена ​​со своим женихом Эриком Бруксом во второй раз через 18 месяцев после того, как пара решила прекратить помолвку.

Услышав радостные новости от Джилл, СЕГОДНЯ было любопытно узнать: что нужно, чтобы отношения заработали во второй раз? Мы проконсультировались с несколькими экспертами в области взаимоотношений и психического здоровья, чтобы выяснить все, что вам нужно сделать, чтобы ваши отношения продолжались.

По теме

1. Постарайтесь понять, почему вы изначально расстались.

Прежде чем вы сможете двигаться вперед, вам действительно нужно подумать о том, почему вы расстались, и понять проблемы, которые способствовали этому критическому моменту.

«Подумайте, почему ваша ситуация изменилась бы сейчас. Работали ли вы над этими проблемами? Они все еще остаются проблемами, и если да, то как бы вы справились с ними по-другому сейчас?» Рекомендовал Ниро Фелисиано, психотерапевт и ведущий подкастов All Things Life.

Найдите время, чтобы взглянуть на всю картину и понять, какими были ваши отношения раньше и как вы оба изменились, чтобы убедиться, что вы вместе движетесь в правильном направлении.

«Не принимайте решения, основываясь исключительно на чувствах, которые, безусловно, будут колебаться, особенно со временем.В противном случае вы можете оказаться в том же месте, как только первоначальные эмоции новой любви снова угаснут, — сказал Феличиано.

2. Убедитесь, что вы снова вместе по правильным причинам.

Это может показаться очевидным, но прежде чем вы вернетесь к вещам со старым пламенем, обе стороны должны спросить себя, почему они делают такой большой шаг. В конце концов, у всех нас разные мотивы для желания вступить в отношения.

снова вместе, если вы одиноки или боитесь, что никогда не найдете кого-то другого.Были причины, по которым ваши отношения не сложились в первый раз, и нужно что-то изменить, чтобы они заработали во второй раз », — объяснила Сьюзан Зинн, основательница Вестсайдского консультационного центра и соавтор бестселлера« The Epiphanies Project ». .

Если вы держитесь за старую травму, драму и боль из прошлого, это не оставляет места для новой версии ваших отношений.

Susan Zinn

Если вы провели время отдельно , работали над собой и научились ценить то, что вам нравится в отношениях, это идеально.Но слишком легко идеализировать отношения, если вы начинаете скучать по своей второй половинке.

«Важно удостовериться, что каждый человек возвращается к отношениям по правильным причинам и что его отсутствие не повлияло на нереальный блеск прошлого», — говорит Санам Хафиз, нейропсихолог и директор компании Comprehend the Mind в Нью-Йорке. , сказал.

3. Не надейтесь, что на этот раз все будет идеально.

Реальный разговор: Вероятно, было несколько серьезных проблем, которые заставили вас осознать, что вы не были хорошими партнерами в первый раз.Люди, безусловно, могут измениться, но никто не идеален, и ваши возобновленные отношения тоже не будут.

«Если проблема не была одномерной (например, кто-то остался без работы, а теперь он работает), большинство ситуаций просто не исчезают, и люди не меняются, не прилагая усилий для изменения и не показывая, как измениться. Это нереально просто сказать, давайте просто начнем сначала », — сказал Хафиз.

Вторая фаза медового месяца без выполнения работы продлится очень долго, поэтому будьте готовы честно сказать, чего вы хотите от ваших возобновленных отношений.

«Важно, чтобы оба человека понимали, чего они хотят, а также честно оценивали, могут ли они оправдать ожидания друг друга. Вы хотите чувствовать, что ожидания вашего партнера в отношении вас и ваших отношений реалистичны. Если нет, то это сам по себе является питательной средой для конфликтов », — сказал Феличиано.

Связанные

4. Оставьте прошлые драмы в своих новых отношениях.

Может возникнуть соблазн использовать слова вашего партнера в пылу спора против него, но если ваши возобновленные отношения будут работать, вы не сможете наказывать друг друга за прошлые ошибки.

«Если вы держитесь за старую травму, драму и боль из прошлого, это не оставляет места для новой версии ваших отношений. Вы никогда не забудете, что произошло, но если вы будете так крепко держаться за прошлое, оно не дает вам места для создания чего-то прекрасного в вашем будущем », — сказал Зинн.

Это не «если» вы собираетесь вернуться к старым привычкам, это «когда». Лучше всего быть реалистами и спланировать это.

Gertrude Lyons

Думайте об этом как об устранении невидимых барьеров между вами двумя.

«При ответственном подходе этот процесс похож на удаление подушек, о существовании которых вы не знали и которые мешали вам испытать настоящий и интимный контакт», — говорит Гертруда Лайонс, старший тренер по жизни и директор семейных программ Фонда Райта. «Реализация человеческого потенциала», — сказал он. «Кроме того, как только пара выложила все на стол и заделала бреши, старые драмы и обиды не могут быть возвращены и использованы для причинения друг другу вреда в пылу ссоры.»

5. Не бойтесь обращаться за помощью к профессионалу.

Вы можете обратиться за профессиональной помощью, чтобы преодолеть любое неразрешенное негодование и создать новую основу доверия и безопасности.

» Работа с парами советник может быть очень полезным. Если вы пропустите этот процесс, вы можете упустить огромную возможность для вас и вашего партнера развиваться и совершенствовать свои коммуникативные навыки, которые являются основой успешных отношений », — сказал Зинн.

Связанные

6.Продолжайте встречаться друг с другом.

Легко снова собраться вместе и привыкнуть к рутине, но если вы хотите, чтобы ваши возобновленные отношения увенчались успехом, важно продолжать встречаться друг с другом.

«Ваш партнер мог существенно измениться за это время, поэтому не думайте, что вы знаете об этом человеке все. Сохраняйте любопытство и найдите время, чтобы узнать его снова», — посоветовал Феличиано.

Жизнь наполняется чем-то напряженным, но уделить время партнеру безраздельное внимание — важный элемент здоровых отношений.

«Отношения, которые развиваются и развиваются, требуют работы. А не периодической работы, а последовательной работы с существующими системами и структурами, чтобы не допустить застоя. Например, постоянное еженедельное свидание. Уберите телефоны и ужинайте вместе. Сходите в поход или в кино, — сказал Лайонс. «То, что вы делаете, не так важно, как выполнение обязательств. Это отражает важность ваших отношений и обеспечивает безопасность в нашей загруженной жизни, что вы будете иметь некоторый контакт друг с другом».

Связанные

7.Найдите время для посторонних интересов и друзей.

В своем эссе Джилл рассказала, что отказалась от еженедельных свиданий после того, как они с Эриком расстались, и сказала, что это рутина, которую она до сих пор придерживается. Фелисиано сказал нам, что это одна из лучших вещей, которые вы можете сделать для себя, чтобы помочь создать собственное пространство вне ваших отношений.

«Превращение вашего партнера в важную часть вашего мира, а не всего мира, имеет большое значение для создания здорового эмоционального баланса в отношениях и избежания взаимозависимости.Поскольку время, проведенное в разлуке, помогло отношениям, это может быть чем-то, что будет и дальше приносить пользу отношениям на каком-то уровне в будущем », — объяснила она.

В конечном счете, мы все несем ответственность за контроль над своими эмоциями, и Зинн сказал очень важно понимать, что партнер не может «завершить вас».

«Ваш партнер не несет ответственности за ваше счастье. Несмотря на то, что это болезненно, иногда может потребоваться разрыв, чтобы понять, что только вы, , несете ответственность за свое эмоциональное состояние и то, как вы хотите чувствовать себя каждый день », — сказала она.»Когда вы узнаете, что можете полностью контролировать свои чувства и взять на себя ответственность за свое саморегулирование, ваши отношения могут превратиться в более здоровые и счастливые отношения и по-настоящему дать любви второй шанс.

8. Когда вы начнете впадать в старые привычки , подавите это в зародыше как можно скорее

Как бы вы ни старались, велика вероятность того, что вы или ваш партнер в конечном итоге впадете в некоторые из старых привычек, которые привели к конфликту в ваших отношениях в первый раз.

«Это не« если »вы собираетесь вернуться к старым привычкам, это« когда ». Лучше всего быть реалистами в этом отношении и спланировать это. Преодоление любого регресса в историческое или лишающее силы поведение как можно скорее должно считаться большой победой », — сказал Лайонс.

Но во второй раз как никогда важно сразу распознать эту закономерность.

«Так же, как болезнь, чем раньше вы заразитесь, тем больше у вас шансов выжить. Как только вы видите, что это происходит, возникает соблазн скрыть это под ковриком и не хотеть иметь с ней дело, опасаясь, что вы снова потеряет отношения.Вы должны с этим справиться », — сказал Хафиз.

Независимо от того, решите ли вы пойти на профессиональную консультацию или просто назначить время, чтобы поговорить со своим партнером и обсудить проблему, важно понимать, что происходит, и сохранять спокойствие.

«Старые привычки можно изменить, и впадать в них — это нормально, особенно в отношениях, в которых они возникли изначально. Новое поведение необходимо применять последовательно и практиковать, чтобы оно превратилось в привычку, а это требует времени », — пояснил Феличиано.«Продумайте решения, как изменить привычки и передать их друг другу».

Связано:

Начиная со следующего года Apple будет отправлять вам детали и инструменты для ремонта вашего iPhone и Mac дома — TechCrunch

Приятное — и откровенно неожиданное — обновление от Apple. Компания только что анонсировала Self Service Repair, новую программу, позволяющую пользователям выполнять обычный ремонт устройств в домашних условиях. В рамках программы пользователям с поврежденными устройствами будут отправлены «подлинные» инструменты и компоненты Apple — такие же, как те, которые они используют в Genius Bar.

Компания также будет предлагать онлайн-руководства по ремонту (текстовые, а не видео), доступные через новый интернет-магазин Apple Self Service Repair Online Store. Система аналогична той, которую компания развернула для независимых поставщиков услуг по ремонту (которых в настоящее время насчитывается 2800 в США плюс 5000 авторизованных поставщиков услуг Apple), начиная с iPhone 12 и 13, и ориентирована на исправления дисплея, аккумулятора и камеры. Аналогичный сервис для M1Macs будет запущен «вскоре».

«Расширение доступа к оригинальным запчастям Apple дает нашим клиентам еще больший выбор, если требуется ремонт», — сказал главный операционный директор Джефф Уильямс в сообщении, связанном с объявлением.«За последние три года Apple почти удвоила количество сервисных центров с доступом к оригинальным запчастям, инструментам и обучению Apple, а теперь мы предоставляем возможность для тех, кто хочет выполнить ремонт самостоятельно».

Apple еще не указала конкретных цен, но клиенты получат кредит в счет окончательной суммы, если они отправят поврежденный компонент на переработку. Когда он откроется в США в начале 2022 года, магазин предложит потребителям около 200 запчастей и инструментов. Выполнение этих задач дома не приведет к аннулированию гарантии на устройство, хотя вы можете сделать это, если вам удастся еще больше повредить продукт в процессе ремонта — так что внимательно следите за этими руководствами.Ознакомившись с этим, вы можете приобретать запчасти в интернет-магазине самостоятельного ремонта Apple.

Эта новость пришла во время растущего стремления к закону о праве на ремонт, против которого выступают некоторые из крупнейших производителей бытовой электроники. Библиотека Конгресса недавно утвердила исключения из Закона США «Об авторском праве в цифровую эпоху» (DMCA), которые блокируют восстановление пользователем. Даже президент принял участие в этом акте после майского письма Конгрессу от FTC, в котором отмечалось: «Чтобы устранить ограничения незаконного ремонта, FTC будет применять соответствующие правоприменительные и нормативные меры, а также просвещение потребителей в соответствии с нашими установленные законом полномочия.Комиссия также готова работать с законодателями на уровне штата или на федеральном уровне, чтобы у потребителей был выбор, когда им нужно ремонтировать продукты, которые они покупают и владеют ».

Сторонники повышения ремонтопригодности ссылаются на многочисленные опасения, в том числе на снижение ценового бремени запланированного устаревания, а также на растущую глобальную озабоченность по поводу электронных отходов, последнее из которых было одной из причин, отстаиваемых Apple в течение последних нескольких лет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
