Светодиодный светильник своими руками 220в: Как сделать светодиодную лампу на 220в своими руками: инструкция, схемы, видео

пошаговая инструкция, преимущества и недостатки

Светодиодные источники света обеспечивают экономию электричества в 1,5-2 раза в сравнении с лампочками дневного света и в 10 раз по сравнению с лампами накаливания. Чтобы сэкономить еще больше, изделия можно не приобретать в магазинах. Светодиодная лампа своими руками на 220 В собирается из расходников, которые можно найти в закромах мастера.

Содержание

1. Выгоды применения самодельных светодиодных ламп
2. Конструктивные отличия заводских LED-ламп
3. Разновидности светодиодов
4. Типы драйверов
5. Виды цоколей современных ламп
6. Материалы для самостоятельной сборки
7. LED-лампа Е27 из энергосберегайки и готового драйвера
8. Светодиодная лампочка на основе самодельного драйвера
9. Процесс подготовки
10. Схема изготовления драйвера
11. Последовательность сборки схемы
12. Материалы для изготовления корпуса
13. Цоколь от лампочки накаливания
14. Корпус от энергосберегайки
15. Требования к безопасности работ

Выгоды применения самодельных светодиодных ламп

Светодиодная лампа имеет длительный ресурс работы — около 10000 часов

На прилавках магазинов представлено несколько типов устройств. Лампы накаливания с высоким индексом цветопередачи потребляют большое количество энергии. Энергосберегающие в основном выпускаются с цоколем Е27, люминесцентные выделяют при нагреве ядовитые пары. LED-устройства почти не нагреваются, отличаются стойкостью к механическим повреждениям, имеют мощность 10 Вт. При силе светового потока 800 Лм светодиодный прибор прослужит 50 тыс. часов.

Минус источников света на диодах – высокая стоимость. Этот недостаток можно сделать преимуществом, если изготовить светодиодную лампу качественно своими руками. Ее будут отличать:

• длительный ресурс работы – около 10 тыс. часов;
• высокая эффективность ватт/люмен по сравнению с аналогами;
• ценовой диапазон расходников, аналогичный люминесцентным приборам.

Преимущества самодельного устройства достигаются при условии правильной сборки.

Конструктивные отличия заводских LED-ламп

Изделия с заводской сборкой представляют поликристаллические светодиоды без многочисленных контактов. Лампочки имеют несколько отличий.

Разновидности светодиодов

Светодиод Пиранья

Светодиод является полупроводниковым многослойным кристаллом с переходом электронно-дырочного типа. Световое излучение получается при пропускании тока, но перегоревший элемент ремонту не подлежит. Производители применяют такие светодиоды:

• DIP – в виде кристалла с двумя проводниками и линзы. Используются для гирлянд и табло с подсветкой.
• Пиранья – кристалл с линзой и четырьмя выводами для проводников. Отличается яркостью, подходит для фар машин.
• SMD – сверхъяркий тип небольшого размера, который устанавливается на поверхность.
• СОВ – с неокисляемыми и ненагреваемыми контактами, отличной интенсивностью свечения. Впаивается в специальную плату.

Перед самостоятельной сборкой определитесь с источником питания.

Типы драйверов

Драйвер для светодиодов

Драйвер обеспечивает питание лампочки от электросети посредством трансформации переменного напряжения в рабочее. Самый простой элемент сконструирован из резисторов, диодного моста и конденсатора на входе.

Для светодиодных устройств применяются несколько типов драйверов:

• линейные – рассчитаны на малые рабочие токи (до 100 мА) или для источников питания с напряжением, аналогичным падению напряжения диода;
• импульсные понижающие – запитывает мощные светодиоды, но дроссель может создавать помехи электромагнитного характера;
• импульсные повышающие – применяется для моделей с рабочим напряжением большим, чем у источника питания.

В LED-приборы 220 В встраиваются электронные драйверы.

Виды цоколей современных ламп

Цоколь представляет собой резьбу, необходимую для присоединения лампочки к патрону, подачи электропитания и защиты вакуумной колбы. На изделии уже стоит заводская маркировка цоколя.

Назначение цоколей ламп

Первая литера обозначает тип цоколя, указанный в таблице:

Буква	Расшифровка
В	штифтовый
Е	резьбовой
F	1 штырь
G	2 штыря
H	под ксенон
K	контакт кабельного типа
R	утопленный контакт
P	фокусировка
S	софит
T	для телефонии
W	вводные контакты в стекле колбы

Вторая литера указывает на тип источника света: U – энергосберегающий, A – для машины, V – с кончиком конической формы.

Цифры после букв обозначают диаметр в миллиметрах.

Под напряжение 220 В подходит цоколь Е27.

Материалы для самостоятельной сборки

Многокристальные светодиоды HK6

Делать самостоятельно источник света на диодах можно при помощи таких материалов:

• цоколя от сгоревшей люминесцентной лампочки;
• LED-элементов с силой тока 100-120 мА и напряжением 3-3,3 В – понадобится лента или отдельные светодиоды НК-6;
• диодного моста или диодов-выпрямителей с маркировкой 1N4007;
• предохранителя из цоколя сгоревшего источника света;
• конденсатора – параметры зависят от схемы сборки и числа светодиодов;
• пластикового каркаса для крепления светодиодов;
• суперклея или жидких гвоздей;
• электролитов и драйверов.

Составляйте список материалов заранее.

LED-лампа Е27 из энергосберегайки и готового драйвера

Можно использовать цоколь от неисправной светодиодной лампы

Чтобы сделать светодиодную лампочку, понадобятся неисправное КЛЛ изделие, светодиоды НК-6, паяльник, пассатижи, припой и картонная основа. Работа осуществляется пошагово:

1. Из старой лампочки мощностью 20 Вт извлекается цоколь. Понадобится поддеть защелки или высверлить участки с точеным кернением.
2. Пустой цоколь очищается от излишков припоя, обрабатывается спиртом или косметической жидкостью для снятия лака.
3. Находится 6 отверстий на крышке цоколя. На кусочке картона делает разметка круглых ниш, которая потом вырезается при помощи маникюрных ножниц.
4. Разбирается лента диодов из параллельно соединенных 6 кристаллов.
5. Кристаллы соединяются по 3 параллельно.
6. Две готовые цепочки с параллельными светодиодами крепятся последовательно.
7. На готовый драйвер из сломанной LED-лампочки подключается 6 элементов мощностью 1 Вт.
8. Из картона вырезается круг, укладывается между драйвером и платой. Драйвер устанавливается в цоколь.
9. Лампочка полностью собирается и проверяется на предмет работоспособности.

В результате получится белый яркий аналог лампочки накаливания на 30 Вт. Яркость изделия будет 150-200 Лм, а мощность – 3 Вт.

Для корректировки участка освещения можно подогнуть выводы светодиодных элементов.

Светодиодная лампочка на основе самодельного драйвера

Самодельный драйвер получится только в том случае, если мастер умеет работать с паяльником, читать простые электросхемы и применять химические реактивы. Лампа из светодиодов своими руками изготавливается поэтапно.

Процесс подготовки

Стеклолит

Состоит из таких шагов:

1. Подготовка материалов. Понадобятся фольгированный медью стеклотекстолит, LED-элементы, конденсаторы, резистор, маленькая дрель, канифоль и припой, паяльник и пассатижи, лак для покрытия ногтей или канцелярский карандаш-корректор.
2. Подготовка реактивов. Травление платы производится при помощи поваренной соли, медного купороса или раствора хлорида железа.

Берите стеклотекстолит толщиной от 0,5 до 3 мм.

Схема изготовления драйвера

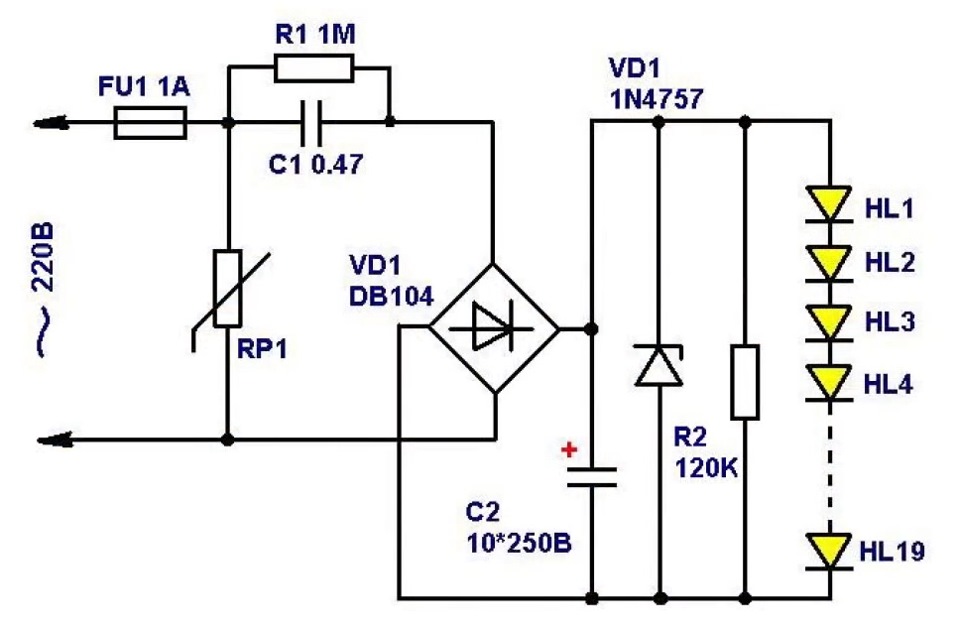

Схема простейшего драйвера для светодиодной лампы

Чтобы делать драйвер, стоит добавить к списку основных материалов резистор R3, стабилитроны VD2 и VD3, конденсаторы С1 и С2. Такого количества элементов хватит для лампы из 20 элементов. Схема устройства работает по принципу прохождения переменных токов на диоды через первый конденсатор. Второй помогает исключить мерцание и обеспечить ровность светового потока.

Напряжение сети будет проходить через резистор и конденсатор токоограничения, которые сглаживают колебания напряжения. Второй резистор понадобится для подачи напряжения на диодный блок и получения свечения. Пульсацию сглаживает конденсатор.

Для монтажа драйверных элементов используйте печатную плату.

Последовательность сборки схемы

Программа DipTrace

Самодельная схема изготавливается следующим образом:

1. В программе Sprint Layout или DipTrace генерируется рисунок под травление платы.
2. Из стеклотекстолитовой пластины вырезается круг под плату 3 см в диаметре.
3. Переносится набросок схемы специальным маркером, лаком для ногтей или распечатывается на бумаге.
4. Готовится смесь для травления из 1 ст. л. медного купороса и 2 ст. л. соли, разведенных в кипятке.
5. Плата опускается в раствор на 30 мин. Вследствие реакции удаляется вся медь, кроме покрытых рисунком элементов.
6. При помощи жидкости для снятия лака удаляется покрытие с материала.
7. Края и точки крепления контактов залуживаются припоем.
8. Проделываются дрелью отверстия, куда будут выходить светодиоды.
9. Элементы пропаиваются на плате, которая потом помещается в корпус.

Результатом работы будет лампочка с эквивалентом лампе накаливания на 100 Вт.

Материалы для изготовления корпуса

Чтобы сделать корпус для светодиодного светильника с питанием от сети 220 В, можно использовать несколько подручных средств.

Цоколь от лампочки накаливания

Цоколь от старой энергосберегающей лампы

С изделия понадобится снять стеклянную колбу, а потом извлечь спираль. Во внутреннюю часть размещается схема. Элементы крепятся на верх платы. Минусом основания будет некачественная изоляция.

Корпус от энергосберегайки

Неисправную лампочку требуется разобрать и достать плату преобразователя. Светодиоды располагаются в отверстиях крышки под стеклянную колбу, если у источника 3 дугообразных элемента. Схема помещается внутрь, а диоды фиксируются в готовых отверстиях.

Требования к безопасности работ

Опытные электрики отмечают:

1. Нельзя начинать сборку без базовых электротехнических познаний. Неправильная последовательность изготовления может стать причиной взрыва изделия или короткого замыкания сети.
2. К стандартной электросети не подключаются устройства с напряжением от 12 В.
3. При отсутствии изоляции конструкции возможно поражение током, если касаться к ней руками.
4. Готовая лампочка не работает без качественной спайки узлов.

Самостоятельная сборка светодиодного источника света при наличии знаний и умений будет несложной. Если имеются сомнения, вы не разбираетесь в схемах, лучше приобрести готовый светодиодный прибор.

Светодиодная лампа на 220В своими руками

Автор Aluarius На чтение 5 мин. Просмотров 550 Опубликовано 26.01.2016

Содержание

• 1 Сборочный процесс
• 2 Более мощная конструкция

Можно ли и как сделать светодиодную лампу своими руками, которая бы работала от сети 220 вольт? Вопрос на самом деле интересный, потому что затрагивает тему, которая волнует многих электриков. Ведь не секрет, что светодиодные лампы самые экономичные на сегодняшний день. Так из чего же можно сделать такую лампу, чтобы она напрямую работала от сети переменного тока напряжением 220В? Вариантов несколько, но самый простой – это из сгоревшей люминесцентной лампы компактного типа (КЛЛ). Давайте рассмотрим процесс переделки, в конечном итоге которой получится светодиодная лампа на 220В своими руками.

Сборочный процесс

В первую очередь люминесцентную лампу надо разобрать. Нас в этой конструкции интересует цоколь с отражателем. Именно здесь расположены все необходимые детали, которые объединены в электрическую схему, включающую лампу. Разбирать ее надо аккуратно, не повредив тех самых деталей.

Обратите внимание, что сама схема КЛЛ для светодиодного светильника не подходит. Поэтому ее надо разобрать. Из цоколя нам пригодится предохранитель, его вытаскивать их схемы нет необходимости. Далее, пригодится и диод, кстати, его марка 1N4007. В новую схему придется добавить любой электролит, главное, чтобы его напряжение не было ниже 50 вольт, а емкость не меньше 100 мкФ. И еще одна деталь пригодиться – это конденсатор емкостью 1 мкФ напряжением 630 вольт.

Конечно, понадобятся сами светодиоды. Их можно взять из светодиодной ленты, которая разрезается на участки, включающих в себя по три светодиода.

Такой отрезок питается от напряжения 12 вольт. В общем, понадобиться четыре отрезка светодиодной ленты.

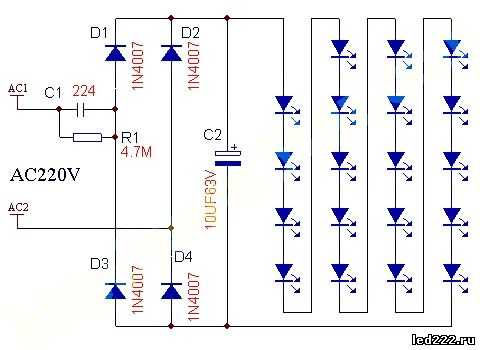

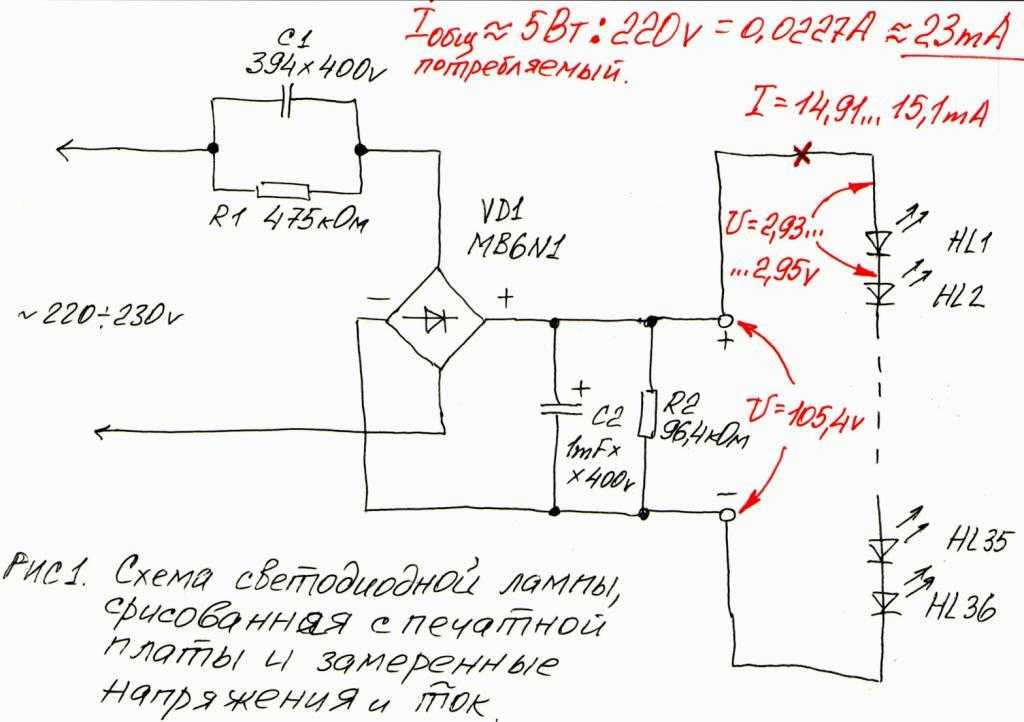

На рисунке ниже показана схема сборки всех деталей.

Чтобы они в самом цоколе не болтались, необходимо их прикрепить, используя любой клеевой состав. Лучше чтобы это был супер-клей. А вот под куски светодиодной ленты нужно соорудить каркас. В принципе, это может быть любой легко гнущийся плотный материал. Идеально, если это не будет металл или любой другая токопроводящая конструкция.

Опытные мастера для таких дел используют пенокартон, потому что он легко поддается обработке. Его необходимо свернуть в трубочку так, чтобы диаметр наращиваемой конструкции был чуть меньше диаметра цоколя. Это делается для того, чтобы пенокартон вошел в цоколь, где его также приклеивают.

Обратите внимание, что самодельная светодиодная лампа на 220 вольт – это цоколь и основа под куски светодиодной ленты. То есть, получается так, что отрезки ленты будут приклеены к пенокортону снаружи.

Это и будет светящаяся часть самой лампы.

На схеме выше четко видно, что отрезки ленты соединены последовательно. Но в конструкции они будут располагаться одна над другой. Кстати, увеличить число отрезков (уровней) можно без проблем. Просто придется подбирать конденсатор и электролит под мощность всего светильника, увеличивая емкость.

Кстати, приклеивать ленту к основе лучше жидкими гвоздями, потому что, используя этот клей, можно выравнивать расположение светодиодов. Ведь жидкие гвозди сохнут дольше, чем супер-клей. К тому же саму ленту можно залить жидкими гвоздями, оставив снаружи только светодиоды, придав своеобразный дизайн светильнику. Клей  в данном случае будет играть и еще одну функцию – защитную, чтобы при механических нагрузках лента не повредилась.

Самое удивительное, что собранная своими руками такая лампа может работать даже при напряжении 40 вольт. Но это еще не все.

• При напряжении 220 вольт на каждом отрезке светодиодной ленты будет напряжение 11,5 вольт.
• При повышении напряжения до 240 вольт, напряжение на отрезках будет 12 вольт.

Отсюда вывод – перепады напряжения такой самодельной светодиодной лампе не страшны. Кстати, яркость такого источника света достаточно приличная. К примеру, если для сборки использовать ленту 5050 SMD, то каждый светодиод выделяет световой поток яркостью 10-15 люмен. Умножьте этот показатель на количество светодиодов, то в сумме получите общую яркость светильника, которая будет варьироваться в диапазоне 120-180 люмен. А это приличная яркость.

Конечно, у этого вида источника света есть и недостаток. Это электрическая связь открытого типа между светодиодами и сетью 220 вольт. Поэтому с такой светодиодной лампой надо обращаться очень осторожно, придерживаясь стандартных норм безопасности.

Более мощная конструкция

В принципе, увеличить мощность самодельной светодиодной лампы не проблема. Что для этого необходимо добавить к уже вышеописанной схеме?

• Четыре отрезка светодиодной ленты по три светодиода.
• Еще один конденсатор на один микрофарад.

В итоге получается светодиодная лампа своими руками с 24 кристалическими диодами общей яркостью 360 люмен. Вот ее схема ниже:

Необходимо заметить, что мощность этого светильника приблизительно 6 ватт. Но он светит намного ярче, чем обычная энергосберегающая люминесцентная лампочка мощностью 40 ватт. При этом она в разы меньше потребляет электроэнергии. Добавим, что можно варьировать цветом светодиодов, ведь кому-то нравится белый холодный цвет в своем доме, кому-то теплый.

И последнее. Сборка светодиодных ламп своими руками – это просто интерес. Тот, кто не понимает в схемах и используемых деталях ничего, даже и не пытайтесь самостоятельно проводить монтаж. Во-первых, ничего не получится. Во-вторых, это может чревато закончиться за счет некачественно проведенных процессов.

Все, что вам нужно знать о светодиодных лентах

ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ ПЕРЕД ПОКУПКОЙ

Что такое светодиодные ленты?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

• Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
• Работает от низковольтной сети постоянного тока
• Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
• Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Что такое светодиодная лента?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

• Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
• Работает от низковольтной сети постоянного тока
• Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
• Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Магазин светодиодных лент →

Структура светодиодной ленты

Светодиодная лента обычно имеет ширину полдюйма (10-12 мм) и длину до 16 футов (5 метров) или более. Их можно обрезать до определенной длины, используя всего пару ножниц вдоль линий разреза, расположенных через каждые 1-2 дюйма.

Отдельные светодиоды устанавливаются вдоль полосы, как правило, с плотностью 18-36 светодиодов на фут (60-120 на метр). Цвет света и качество отдельных светодиодов определяют общий цвет света и качество светодиодной ленты.

На обратную сторону светодиодной ленты предварительно нанесен двусторонний клей. Просто снимите защитную пленку и закрепите светодиодную ленту практически на любой поверхности. Поскольку печатная плата спроектирована так, чтобы быть гибкой, светодиодные ленты можно монтировать на изогнутых и неровных поверхностях.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, что и традиционная люминесцентная лампа Т8.

(Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

• Световой поток и эффективность на светодиодный излучатель
• Количество светодиодов на фут
• Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, что и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

• Световой поток и эффективность на светодиодный излучатель
• Количество светодиодов на фут
• Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Плотность светодиодов и потребляемая мощность

Вы можете встретить различные названия светодиодных излучателей, такие как 2835, 3528, 5050 или 5730. Не беспокойтесь об этом слишком сильно, так как самое важное в светодиодной ленте — это количество светодиодов на фут. , и потребляемая мощность на фут.

Плотность светодиодов важна для определения расстояния между светодиодами (шаг) и наличия видимых горячих и темных пятен между излучателями светодиодов. Более высокая плотность 36 светодиодов на фут (120 светодиодов на метр) обычно обеспечивает наилучший и наиболее равномерно распределенный световой эффект. Светодиодные излучатели являются наиболее дорогим компонентом производства светодиодных лент, поэтому обязательно учитывайте разницу в плотности светодиодов при сравнении цен на светодиодные ленты.

Далее рассмотрим потребляемую мощность светодиодной ленты на фут. Потребляемая мощность говорит нам о количестве энергии, которую будет потреблять система, поэтому это важно для определения ваших затрат на электроэнергию и требований к источнику питания (см. ниже). Светодиодная лента хорошего качества должна обеспечивать мощность 4 Вт на фут или более (15 Вт/метр).

Наконец, быстро проверьте, не перегружены ли отдельные светодиоды, разделив мощность на фут на плотность светодиодов на фут. Для светодиодных лент обычно хорошим признаком является то, что мощность каждого светодиода не превышает 0,2 Вт.

Узнайте больше о факторах, влияющих на срок службы светодиодных лент.

Варианты цвета светодиодной ленты: Белый

Светодиодные ленты доступны в различных оттенках белого или цвета. Как правило, белый свет является наиболее полезным и популярным вариантом для внутреннего освещения.

При описании различных оттенков и свойств белого цвета важно помнить о двух показателях: цветовая температура (CCT) и индекс цветопередачи (CRI).

Цветовая температура определяет, насколько «теплым» или «холодным» выглядит свет. Мягкое свечение традиционной лампы накаливания имеет низкую цветовую температуру (2700K), в то время как четкий, яркий белый цвет естественного дневного света имеет высокую цветовую температуру (6500K).

Цветопередача — это мера того, насколько точно цвета отображаются под источником света. Под светодиодной лентой с низким CRI цвета могут казаться искаженными, размытыми или неразличимыми. Светодиодные продукты с высоким индексом цветопередачи обеспечивают свет, который позволяет объектам выглядеть так, как они выглядят при идеальном источнике света, таком как галогенная лампа или естественный дневной свет. Также ищите R9 источника светазначение, которое предоставляет дополнительную информацию о том, как отображаются красные цвета.

Нужна помощь в выборе цветовой температуры? Смотрите наш учебник здесь.

Настройте ползунки ниже для визуальной демонстрации CRI и CCT в действии.

Теплее ← CCT → Охладитель

Нижний ← CRI → Высший

Варианты цвета светодиодной ленты: фиксированный и переменный цвет

Иногда вам может понадобиться резкий, насыщенный цветовой эффект. В этих ситуациях цветные светодиодные ленты могут предложить отличные акценты и театральные световые эффекты. Доступны цвета во всем видимом спектре — фиолетовый, синий, зеленый, янтарный, красный — и даже ультрафиолетовый или инфракрасный.

Существует два основных типа цветных светодиодных лент: фиксированный одноцветный и меняющий цвет. Светодиодная лента фиксированного цвета излучает только один цвет, а принцип работы такой же, как у белых светодиодных лент, которые мы обсуждали выше. Светодиодная лента с изменяющимся цветом состоит из нескольких цветовых каналов на одной светодиодной ленте. Самый простой тип будет включать красный, зеленый и синий каналы (RGB), что позволит вам динамически смешивать различные цветовые компоненты на лету для получения практически любого цвета.

Некоторые позволяют динамически управлять настройкой температуры белого цвета или даже цветовой температурой и оттенками RGB.

Здесь изображена наша фиолетовая светодиодная лента SimpleColor™ внутри алюминиевого канала.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

• Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

• Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

• Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

• Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Как подключить светодиодные ленты

Каждый сегмент светодиодной ленты должен быть подключен к источнику питания постоянного тока или другой сегмент светодиодной ленты, подключенный к источнику питания постоянного тока (последовательная цепочка). Способ подключения будет зависеть от типа проводов или вилок, поставляемых со светодиодной лентой, а также от того, есть ли вилка в блоке питания постоянного тока. Если вы знакомы и знакомы с пайкой, часто это может обеспечить наиболее экономичное и гибкое решение.

Не знаете, как или не хотите иметь дело с припоем? Вы также можете использовать аксессуары для разъемов без пайки для подключения сегментов светодиодной ленты к источникам питания и другим сегментам светодиодной ленты.

Подробнее →

Алюминиевые каналы и радиатор

Несмотря на свою универсальность и простоту использования, светодиодные ленты, тем не менее, являются компонентами печатной платы. Монтаж светодиодных лент внутри алюминиевого канала вместе с крышкой рассеивателя может значительно улучшить эстетику осветительной установки.

Алюминиевые каналы обычно представляют собой длинные куски экструдированного алюминия U- или V-образной формы. Светодиодная лента укладывается и закрепляется (с помощью двустороннего скотча) в нижней части канала. Затем длинный кусок матового поликарбонатного пластика (обычно снабженный алюминиевым каналом) защелкивается на верхней части алюминиевого канала.

Возможно, вы правильно прочитали в другом месте, что светодиоды нуждаются в эффективном управлении температурой для надежной работы. Более качественные светодиодные ленты на самом деле уступают светодиодам и рассчитаны на десятки тысяч часов работы без какого-либо теплоотвода. Во время работы светодиодная лента может нагреваться на ощупь, но повышение температуры намного ниже тепловых пределов светодиодов и компонентов печатной платы. (Наши продукты обычно демонстрируют повышение температуры на 55 F или 30 C по сравнению с температурой окружающей среды без какого-либо теплоотвода).

Алюминиевые каналы могут помочь рассеивать тепло от светодиодных лент, но по большей части они не нужны для управления температурой и в основном предназначены для монтажа и рассеивания.

Подробнее →

Затемнение и управление цветом

В отличие от светодиодных ламп, все светодиодные ленты имеют возможность диммирования при использовании соответствующего оборудования. Существует два метода затемнения светодиодных лент: традиционный настенный диммер с фазовой отсечкой или низковольтный диммер постоянного тока. Диммер с отсечкой фазы переменного тока обычно наиболее идеален для освещения жилых и коммерческих помещений, где входной сигнал диммирования поступает от традиционного диммера с настенным выключателем. Для этой установки требуется источник питания с регулируемой яркостью TRIAC.

Низковольтный диммер постоянного тока или (RGB) контроллер обычно представляет собой ручной или цифровой модуль диммера, который размещается между источником питания постоянного тока и светодиодной лентой. Этот подход лучше всего подходит для приложений с изменением цвета или менее постоянных осветительных установок.

Подробнее →

Определение качества светодиодных лент

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, от тех, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодных лент  – Высококачественные светодиодные ленты обычно имеют дополнительное покрытие белой краской, помогающее увеличить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Определение качества светодиодной ленты

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, и те, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодных лент  – Высококачественные светодиодные ленты обычно имеют дополнительное покрытие белой краской, помогающее увеличить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Хотите узнать больше?

Посетите наш центр поддержки продуктов, чтобы узнать больше о наших продуктах. Загрузите спецификации, отчеты об испытаниях и свяжитесь с нами по любым вопросам.

ПОДДЕРЖКА ПРОДУКТА Лампа

— Использование одного светодиода от светодиодной лампочки на 220 В для ремонта моего светодиодного фонарика на 1,5 В?

\$\начало группы\$

У моего фонарика разбит светодиод, торец корпуса светодиодов оголен, фонарь не светится.

Как следует из названия, будет ли возможно использовать один светодиод от светодиодной лампочки на 220 В для ремонта моего фонарика на 1,5 В? Как мне узнать номинальное напряжение (или, точнее, мне нужно напряжение включения ниже 1,5 В (?) (возможно, нет? —> см. Edit2 ниже)) каждого светодиода внутри моей дополнительной светодиодной лампы стоимостью 1 доллар (9 Вт в моей кейс)?

Так как она очень дешевая, эта лампа не имеет полностью переключающего регулятора. Это просто «регулятор», который, вероятно, имеет огромные пульсации, которых мы не видим, потому что он скрытно отключается на частоте 60 Гц.

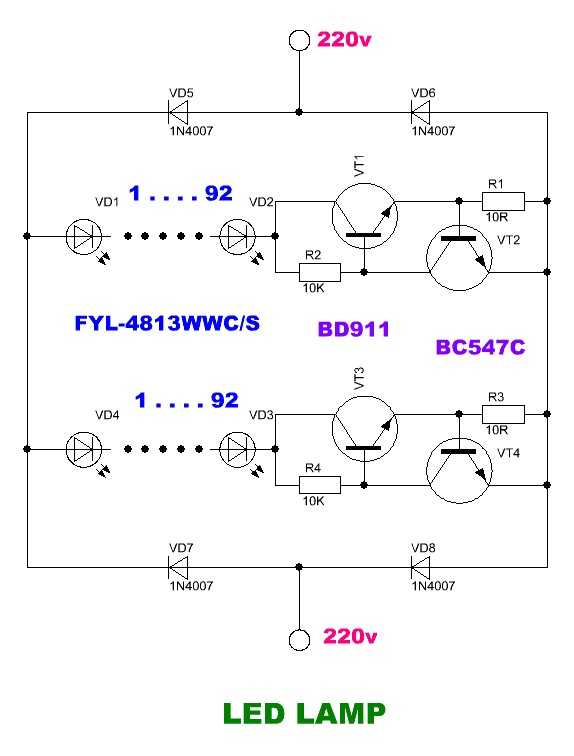

Вот фото схемы https://hackaday.com/wp-content/uploads/2019/01/sm2082d-schematic.png?resize=800,291

Там почти десяток светодиодов, даже если один вынуть и заменить на короткозамкнутый, то лампа будет немного перегружена, но работать будет уверенно (с приемлемыми потерями во времени работы, все равно дешево)

Редактировать: Этот метод не будет работать на светодиодном фонарике с питанием 1,5 В AA, потому что светодиодная лампа имеет светодиоды, которые включаются только при напряжении 4,5 В. Я проверил с моей 12-вольтовой шиной питания компьютера, и только 2 светодиода из этой серии загорелись. Я не мог подняться до 3. По какой-то причине пороговые напряжения очень высоки для этих типов дешевых осветительных светодиодов. Почему?

Edit2: Мой фонарик имеет простую схему, которая что-то делает с необработанными 1,5 В, прежде чем подавать их на светодиод. Кто-нибудь знает, что это делает? Интересно, сколько вольт было у моего светодиода в качестве порога, прежде чем он сломался?

• светодиод
• лампа

\$\конечная группа\$

18

\$\начало группы\$

В связи со спросом на светодиоды для подсветки телевизора производство белых светодиодов < 3 В теперь предлагает 6 В, 9V. Это чипы с каскадным одиночным диодом, кратным 3В, и выглядят одинаково на 2835 SMD, если не присматриваться.

https://lumileds.com/products/mid-power-leds/luxeon-2835-architectural/

Фонарь вашего папы будет иметь индуктор SMD, который имеет более темный цвет, чем колпачки или резисторы с колпачком, диод и Генератор на 2 транзисторах, выполненный в виде повышающего стабилизатора напряжения.

У меня есть сотни сумок, полных сверхъярких белых 5-миллиметровых светодиодов для тех, у кого есть хорошее приложение.

\$\конечная группа\$

\$\начало группы\$

Этот метод не будет работать на светодиодном фонарике с питанием 1,5 В AA, потому что светодиодная лампа имеет светодиоды, которые включаются только при напряжении 4,5 В. Я проверил с моей 12-вольтовой шиной питания компьютера, и только 2 светодиода из этой серии загорелись. Я не мог подняться до 3. По какой-то причине пороговые напряжения очень высоки для этих типов дешевых осветительных светодиодов. Почему?

Дешевые лампочки работают от выпрямленного сетевого напряжения, используя линейный регулятор в качестве драйвера. Поскольку линейный стабилизатор рассеивает тепло пропорционально падающему на нем напряжению, большая часть напряжения должна падать на светодиодах. Поскольку у вас есть линейное напряжение 220 В RMS и 20 светодиодов, каждый из них должен падать примерно на 15 В при полной яркости.

Если бы использовались обычные светодиоды на 3 В, потребовалось бы около 100 штук.

\$\конечная группа\$

1

\$\начало группы\$

Краткий ответ: нет, светодиод в вашем фонарике работать не будет. Как заявляли другие, светодиодные чипы в бытовых светодиодных лампах имеют более высокое напряжение. Я считаю, что внутри у них есть несколько светодиодов на кристалле для повышения рабочего напряжения.

У создателя контента BigClive на Youtube есть несколько увлекательных разборок светодиодных ламп. Очень познавательно.

\$\конечная группа\$

\$\начало группы\$

В вашей светодиодной лампе несколько микросхем, но на каждой из этих микросхем есть несколько светодиодных переходов. Практически несколько светодиодов в одном корпусе. Поскольку есть несколько последовательных светодиодов, среднее прямое напряжение будет намного выше.

В вашем светодиодном фонарике используется стандартная повышающая схема или интегральная схема для повышения напряжения с 1,5 В до 3,0 вольт, необходимого для освещения одного светодиода. Это похоже на похитителя джоулей.

Вы не сможете правильно использовать чипы от лампочки в фонарике, потому что целевые напряжения разные. Вы можете попробовать, схема в фонарике может быть достаточно мощной, но она может не работать без изменения значений компонентов схемы.

\$\конечная группа\$

\$\начало группы\$

Хорошей новостью является то, что все белые светодиоды работают при одинаковом напряжении, от 3,0 до 3,2 В.
