Удлинитель своими руками: Делаем удлинитель своими руками

Как подключить удлинитель к сети с помощью лампы

Итак, нам понадобятся плоскогубцы, изолирующая лента, лампа, кусачки и сам удлинитель. Берем лампу, осторожно разбиваем стекло, удаляем с помощью плоскогубцев стеклянные заусенцы от резьбовой части лампы. Центральный стеклянный стержень оставляем, затем откусываем кусачками центральные усики, боковые электроды оставляем.

Берем вилку удлинителя, один электрод и плотно наматываем на штырек вилки несколько витков и изолируем изолирующей лентой. При том стержень стеклянный должен быть между штырьками вилки посередине.

Проделываем то же самое со вторым электродом и частью вилки, затем все соединение обматываем лентой для упругости и изоляции. Вкручиваем в патрон наш узел, включаем выключатель и удлинитель под напряжением.

Удлинитель своими руками

Зачастую при выборе удлинителя возникает вопрос: какой лучше, а выдержит ли большую нагрузку, ну вроде бы хорошего качества, но короткий шнур. Для того чтобы удлинитель был вам по душе, по качеству, количество мест в блоке розеток и длиной вас устраивал, предпочтительно сделать его самому. Это не сложно.

Прежде чем самому начать делать удлинитель, нужно приобрести кабель, штепсельную вилку электрическую и блок розеток. Что касается выбора кабеля: необходимо учесть длину и нагрузку для него.

В основном кто делает своими руками удлинители, используют кабель для больших нагрузок от 3 до 5 киловатт. Самый оптимальный мягкий из много проволочной меди двух жильный кабель – П В С сечение которого 2-2,3 мм.

Обратимся к инструкции как сделать удлинитель самому.

• Необходимо снять верхний слой изоляции кабеля 5-7 сантиметров, далее зачистить провода на 1-1,5 сантиметров.
• Затем разбираем штепсельную вилку выкручивая винт, ослабим винтом фиксирующий хомут в вилке.
• Подсоединяем провода к контактам вилки и зажимаем их винтами, хомутом фиксируем кабель и собираем вилку.
• Разберем блок розеточный и соединим провода к контактным пластинам, так же как на вилке. Затем собираем блок.

Совсем не сложно сделать самому удлинитель, он обойдется вам в разы дешевле чем купить в магазине.

Удлинитель на катушке

Рассмотрим другой способ, как сделать удлинитель на катушке самому.

Нам понадобится кабель, длина на ваше усмотрения, розеточная колодка, штепсельная вилка, две шайбы, болт на 8 мм длиной 16 см и гайка, лобзик электрический, шуруповерт со сверлом на 8 мм и катушка.

Для начала сделаем катушку. Вырежем лобзиком два блина идеально ровные, диаметр которых 25 – 30 сантиметров. Материал подойдет – фанера, ДСП. Далее в блинах сверлим точно посередине отверстие, отрезаем ровно полиэтиленовую трубу длиной 13 см диаметром 5 см.

Потом, на болт надеваем шайбу, сам болт шайбой, пропихиваем в отверстие в блине, далее одеваем трубу, потом второй блин, шайба, гайка и затягиваем их между собой.

Полиэтиленовая труба служит втулкой между блинами. По мере стягивания втулку надо центровать. Сверлим еще одно отверстие на блине от края 3 см к центру. С одной стороны кабеля подсоединяем розеточный блок. Другой конец кабеля проталкиваем с наружной стороны во внутрь, пока розеточная колодка не упрется в катушку, розетку крепим саморезами. Вилку подсоединяем к шнуру. И наматываем шнур на втулку. Удлинитель с катушкой готов.

Соединение удлинителя при разрыве или удлинение

При долговременном использовании удлинителя иногда происходит замыкания кабеля, от перегибов, ударов когда-то нанесенным по шнуру и.т.д. Может захотели увеличить длину удлинителя. Рассмотрим как соединить удлинитель своими руками.

Для начала обесточить шнур от электросети. Если кабель замкнул его будет сразу видно, отрезаем с обеих сторон от эпицентра замыкания 10 см, обтираем копоть. Убираем верхнюю изоляционную оболочку кабеля 5 см, отчищаем провода 1,5 см с обеих сторон.

Два оголенных провода скручиваем между собой, как можно плотней, желательно без зазоров для хорошего контакта, это предотвратит нагревание соединения при нагрузке. Скрутку изолируем изолирующей лентой, и то же самое проводим с другими проводами, обязательно обе скрутки обмотать изоляционной лентой, для упругости скрутки и крепости.

Некоторые предпочитают спаивание проводов, этот метод качественней чем скрутка. Проводится пайка проводов и изоляция точно так же. При удлинении кабеля проводится та же работа

Из чего можно сделать удлинитель дома

Если нет купленного кабеля, тогда из чего можно сделать удлинитель в домашних условиях. Некоторые дальновидные люди при поломке любого электрического прибора, которые идут только на утиль например: пылесос, дрель, холодильник, электропечь и.т.д, отрезают шнуры и оставляют, мало ли пригодятся.

И действительно из несколько клочков шнуров разной длины можно собрать неплохой удлинитель. Так же сгодится старая проводка после замены.

При соединении поможет пошаговая сборка удлинителей и инструкция сборки удлинителей. Конечно этот вариант выход из положения для срочной необходимости, но не для постоянной эксплуатации, во избежание пожарной безопасности.

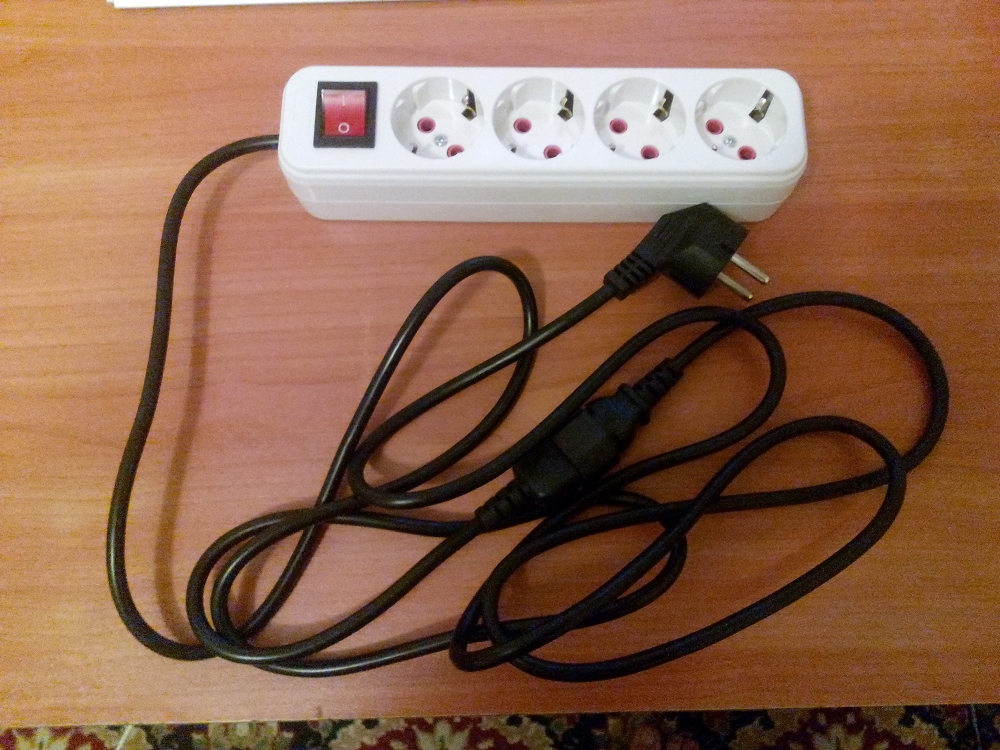

Фото удлинителей своими руками

Сделать электрический удлинитель своими руками. Фото и видео

Автор newwebpower На чтение 8 мин. Просмотров 470 Опубликовано 30.05.2016 Обновлено 01.06.2016

Практически все домашние потребители электроэнергии – телевизор, компьютер, стиральная машина, холодильник и другие кухонные электроприборы, а также различные электроинструменты подключаются к сети при помощи стационарно установленных розеток, рассчитанных на соответствующие нагрузки, защищённые автоматическими выключателями и УЗО.

Но эти стационарные точки подключения становятся не у дел, если сетевой шнур электроприборов и инструментов слишком короткий и не достает от требуемого места размещения до ближайшей розетки.

В этом случае выручает сетевой удлинитель в виде гибкого кабеля, сматываемый в бухту или на катушку, который подключается при помощи штепсельной вилки в сеть, и имеет на выходе одну или несколько розеток для подключения необходимых электрических приборов в требуемом месте. По-другому данное изделие ещё называют переноской.

Правильное понимание функций удлинителя

Данное производное слово от глагола «удлинять», которое используется для названия такого, часто используемого в быту изделия можно трактовать двояко – удлиняется сеть к потребителю, или же становится более длинным сетевой шнур электроприбора.

В правильном понимании функций удлинителя заложены основы противопожарной безопасности при подключении к переносным розеткам различных потребителей.

В сводках новостей о различных происшествиях очень часто доводилось слышать, что сгорел такой-то офис из-за возгорания удлинителя, перегруженного компьютерами, принтерами и другой оргтехникой.

И при этом не сработал автоматический выключатель, не помогло УЗО, так как удлинитель, работавший как часть стационарной проводки, на самом деле её продолжением не являлся, – его кабель оказался меньшего сечения, чем провода электропроводки, на которые и была рассчитана защита.

В данном случае автоматический выключатель исправно держал номинальный рабочий ток, пока тонкие кабели переноски нагревались, плавились и загорались.

Поэтому делая удлинитель своими руками, который будет устанавливаться стационарно, необходимо выбрать для него кабель такого же сечения, как и провода питающей розетки электропроводки – ведь автоматический выключатель должен защищать сеть в самом уязвимом ее участке – там, где сечение проводников наименьшее.

Стационарное использование удлинителя не рекомендуется ПУЭ, но в виду невозможности проведения немедленной перепланировки и ремонта проводки, переноска является единственной возможностью подключения компьютера и сопутствующего оборудования в нужном месте.

Выбор кабеля для самодельной переноски

Даже если переноска используется временно, и при этом процесс ее эксплуатации контролируется, и подключаются электроприборы небольшой мощности, лучше такой удлинитель считать продолжением  электропроводки, а не сетевого шнура электроприбора .

Ведь по незнанию, в данную переноску, не рассчитанную на мощные нагрузки, может быть подключён утюг, переносная электроплита или стиральная машина. В этом случае, валяющийся на легковоспламеняющемся  ковре удлинитель может стать причиной быстро распространяющегося пожара.

Минимальное поперечное сечение для домашней электропроводки – 1,5мм², но в подавляющем большинстве случаев используются провода 2,5мм². Такого же сечения необходимо выбрать кабель, делая удлинитель своими руками – в этом случае можно быть уверенным, что автоматический выключатель защитит и его тоже от перегрузки. Кабель обязательно должен быть гибким, чтобы он мог выдерживать частые изгибы и наматываться на катушку. Марка и выбор кабеля зависит от среды применения – для использования внутри помещения – ШВПП, ПВС, ПРС (европейский аналог RN) а для улицы КГ, (XYMM) КГН, КГ-ХЛ.

Кабель с изоляцией плохого качества, при попадании его части во влажное место или лужу воды, будет давать утечку, на которую отреагирует УЗО в домашнем электрощите.

Важность заземления при использовании удлинителя

Для изготовления удлинителя с заземлением необходимо использовать трёхпроводной кабель, вилку и розетки с заземляющими контактами.

Как правило, провод заземления имеет жёлто-зелёный цвет, и необходимо придерживаться данной маркировки при его подключении.

Заземляющий провод в удлинителе чрезвычайно важен для электробезопасности, например, при подключении стиральной машины, которая особенно часто бьет током.  При работе с электроинструментом где-то на высоте наличие защитного проводника PE может иметь критическое значение для здоровья и жизни мастера.

Допустим, заземление отсутствует, а в электроинструменте фаза пробивает на корпус — если исправное УЗО среагирует на утечку через тело человека, но полученный даже небольшой шок (скорее испуг) может стать причиной непроизвольного движения, повлекшего потерю равновесия и падение с высоты.

В случае с использованием удлинителя, имеющего заземляющий провод, УЗО, или автоматический выключатель отключит питание сразу в момент поломки инструмента, обезопасив мастера.

Поэтому, создавая надёжный, рассчитанный на долгий срок службы удлинитель своими руками, необходимо сделать его трёхпроводным, с проводником заземления, даже если домашняя электропроводка ещё двухпроводная – так или иначе, в будущем переход на новые стандарты заземления должен быть осуществлён.

Специфика эксплуатации

При изготовлении удлинителя также важно учитывать специфику работы, согласно которой нужно выбрать не только кабель, а и розетки, имеющие соответствующую степень электрической защиты IP. Например, при использовании удлинителя снаружи, где существует вероятность попадания влаги, или в ванной для подключения стиральной машины, розетка должна иметь индекс защиты не менее IP4, обладающая откидной крышкой.

Краткий обзор характеристик и составляющих переноски на видео:

https://www.youtube.com/watch?v=KXlyaP_fBJE

Поскольку условием использования розеток в ванной является обязательное применение УЗО, то подключать вилку удлинителя нужно в сеть, имеющую соответствующую защиту. В магазинах продаются готовые блоки розеток, специально разработанные для изготовления удлинителя.

Использовать стационарно устанавливаемые розетки наружного типа не рекомендуется, так как они не рассчитаны на ударные перегрузки.

Но, в случае изготовления удлинителя, используемого стационарно для подключения компьютера и сопровождающего его оборудования, в качестве блока розеток можно использовать набор розеток наружного типа, установленных на пластину из негорючего пластика. В этом случае, данный переносной блок розеток будет не лишним снабдить также автоматическим выключателем и УЗО.

Следует заметить, что нельзя использовать переноску, со смотанным кабелем в виде бухты, которая в данном случае имеет свойства катушки индуктивности с реактивным сопротивлением, которое может стать причиной разогрева и повреждения кабеля.

Процесс подключения

Ответом на вопрос, как сделать удлинитель, будет соблюдение простых правил подключения и аккуратное выполнение электромонтажа.
После приобретения требуемого кабеля нужной длины, его концы необходимо очистить от внешней изоляции, оголив внутренние провода, которые также нужно зачистить на длину не более сантиметра.

Подключается вилка с одной стороны, а блок розеток с другой.

Типичные блоки розеток имеют крепёжные винты или шурупы, которые надо открутить. Внутри блока будут клеммы подключения для кабеля.

Главное – не ошибиться с проводом заземления. В отношении фазы и ноля клеммы подключения не имеют значения, но, если все розетки в доме подключены по неофициальному правилу электриков – фаза слева, то будет правильно смастерить переноску по такому же принципу.

После монтажа кабеля, нужно проверить с помощью мультиметра получившийся удлинитель, после чего собрать блок розеток, закрутив шурупы.

В удлинителе для подключения компьютера лучше использовать блок розеток с сетевым фильтром.

Посмотреть на процесс подключения можно ознакомившись с  видео:

Намоточный барабан может быть самодельным, или можно применить имеющуюся готовую катушку от вышедшей из строя переноски,

или сделать собственноручно, как показано на видео:

Как сделать удлинитель своими руками

Всего несколько минут понадобится, чтобы узнать, как сделать удлинитель своими руками, который обойдётся дешевле магазинного, а по качеству не будет ему уступать. Если правильно выбрать комплектующие, то эксплуатация будет безопасной.

Блок: 1/5 | Кол-во символов: 235
Источник: https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-udlinitel.html

Telmix:

– Смотанный провод представляет собой катушку индуктивности, в которой происходят процессы, сопровождаемые дополнительным нагревом провода.

Если электроприбор включить в сеть через неразмотанный провод, то, в момент включения, благодаря явлению самоиндукции, возможен сильный скачок напряжения. При этом растёт напряжение на включённом инструменте, и прибор может сломаться.

Весь процесс модернизации удлинителя подробно и наглядно изложен в этой теме. Полный набор профессионального электроинструмента собран здесь.Темы пользователей сайта, с описанием изготовления полезных самоделок, находятся в этом разделе форума.

Этот видеоролик   поможет вам выбрать дрель. А в этом видеосюжете  вы узнаете, как правильно обустроить свою столярную мастерскую.

Блок: 2/2 | Кол-во символов: 757
Источник: https://www.forumhouse.ru/journal/articles/5755-modernizaciya-udlinitelya-svoimi-rukami

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

1. Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться. Рис. 1: разберите вилку
2. Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом. Рис 2. разделайте кабель
3. Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию. Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

4. В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
5. Все эти процедуры проделайте и для второго конца провода.
6. Соедините концы провода с концами вилки и соберите ее. Рисунок 4: подключите провод к выводу вилки

Заметьте, что собранная вилка не должна иметь зазоров – обе части плотно прилегают друг к другу. Если вы обнаружите зазор, разберите ее снова и устраните причину неровности. В месте выхода из вилки провод удлинителя должен плотно прилегать к краям, если его диаметра недостаточно, добавьте немного изоленты.

Рис. 5: соберите вилку

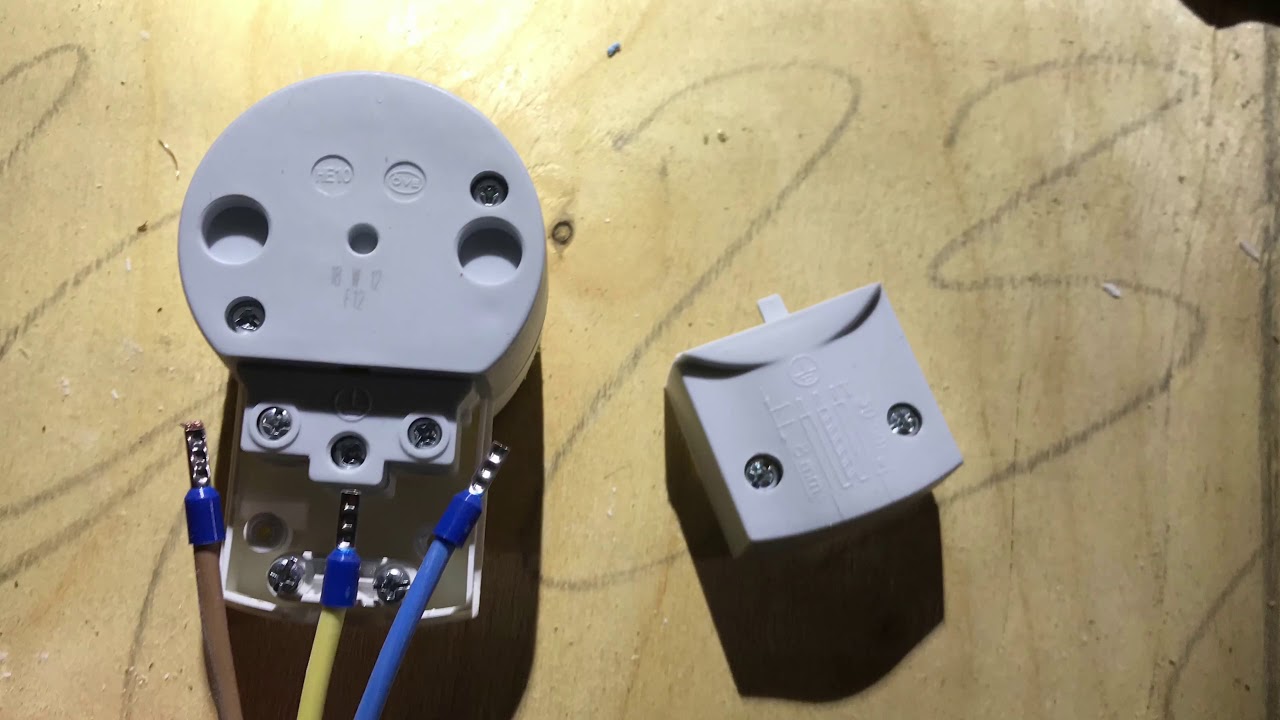

7. Разберите электрическую розетку или блок розеток, в зависимости от того, что вы подключаете. Рис. 6: разберите блок розеток

Стандартно они оснащаются одним болтом в центре розетки, но если крышка не поддается, следует осмотреть конструкцию на предмет наличия в ней дополнительных узлов крепления.

Рис. 7: стандартная точка крепления розетки

8. Подключите концы провода к соответствующим выводам розетки электрического удлинителя. Рис. 8: подключите провод к выводам розетки

Если вы изготавливаете устройство для трехпроводной сети, обязательно соблюдайте маркировку проводов. Особенно для заземляющего провода, иначе вы можете подать напряжение на корпус прибора.

9. Соберите розетку в обратной последовательности, электрический удлинитель готов.

Рис. 9: соберите розетку – удлинитель готов

Обратите внимание, при подключении тех или иных деталей контакт должен обеспечиваться при помощи специальных зажимов, гильз или посредством пайки. Ни в коем разе не допускается обеспечивать контакт только прикручиванием провода к ламелям или другим деталям. После изготовления электрического удлинителя не спешите включать его в розетку, предварительно проверьте его исправность при помощи мультиметра.

Проверка исправности электрического удлинителя.

Чтобы проверить работоспособность переноски, вам понадобиться обычный мультиметр или мегаомметр. Весь процесс условно можно разделить на проверку целостности линии и на проверку изоляции.  Изначально установите мультиметр в режим прозвонки:

• Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
• Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
• Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
• Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.

Рис. 10: принцип прозвонки удлинителя

Наличие цепи между всеми перечисленными выводами свидетельствует о том, что удлинитель может нормально передавать электроэнергию по замкнутому контуру. Но, помимо цепи необходимо убедиться в состоянии изоляции. Для чего применяется мегаомметр, но при его отсутствии можно воспользоваться тем же мультиметром в режиме измерения изоляции. В промышленных целях измерение изоляции мультиметром не допустимо, но для бытовых нужд этого будет вполне достаточно.

В процессе измерения вам необходимо установить предел на максимальную величину сопротивления кОм или МОм. Подведите щупы к выводам фазы и нуля на вилке, если сопротивление окажется более 500 МОм или бесконечности, ее уровня достаточно для нормальной работы электрического удлинителя.

Рис. 11: измерение сопротивление между фазой и нулем

Если сопротивление стремиться к нулю или составляет десятки Ом, вы где-то нарушили изоляцию и вам нужно перепроверить все места электрических контактов в удлинителе. При наличии заземляющего контакта, величину сопротивления необходимо проверять еще между фазой – землей и между нулем – землей.

Рис. 12: измерение сопротивления от земли

Если в изготовленном электрическом удлинителе в ходе испытаний вы определили целостность цепи фазы, нуля и земли, а также достаточный уровень сопротивления между всеми выводами, то такую переноску можно смело использовать для подключения оборудования.

Блок: 3/4 | Кол-во символов: 5221
Источник: https://www.asutpp.ru/elektricheskiy-udlinitel-svoimi-rukami.html

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

Место расположения проводников не имеет значения, самое главное – правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки.

На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или зафиксировать наконечником. В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Блок: 3/5 | Кол-во символов: 1318
Источник: https://electric-220.ru/news/kak_sdelat_udlinitel_svoimi_rukami/2017-05-07-1258

Ограничения по использованию электрических удлинителей

Нормативные документы дают узкий ряд ограничений применения удлинителей. Без специальных мер защиты не допускается эксплуатация двигателей мощностью свыше 1 кВт (без уточнения типа: асинхронный, коллекторный). Условие обойдем только в одном случае: нужно сделать, чтобы отключение/включение контакта было возможным только при выключенном оборудовании. Видимо, здесь предполагается возникновение дуги, при резком обрыве либо коммутации цепи.

Кабель с частично снятой изоляцией для измерения тока клещами

Типичный удлинитель непригоден проведению измерений токовыми клещами. Пример приведен фото. Изоляция питающего провода разорвана, допустимо вести измерения токовым клещами. Фото неспособно послужить примером того, как самому сделать удлинитель идеального типа. В нашем случае применен двухжильный провод, большего не требовалось, розетка взята старого типа, куда диаметром гнезд входят вилки приборов, изготовленных по европейскому стандарту. Помогает избежать сложностей с подключением.

Фазы розетки и удлинителя

Хотелось добавить сюда не столь очевидный факт, однозначно нетрудно проследить на практике: вилка удлинителя стоит, как положено. Взявшись за провод, можно обнаружить: фаза всегда находится с той стороны, что в розетке. Посмотрите фото, продемонстрировано: штекер расположился наиболее очевидным образом, проводом вниз. Фаза в показанном положении слева. Помогает электрикам, мастерам перестать гадать. Фаза слева.

Симметричная вилка лишена ярко выраженного направления. Углубление под защитный контакт располагается сверху. Что касается сборных вилок, где такового нет, нужно ориентироваться надписями (см. фото), чтобы читались, не располагались кверху ногами. Подчеркиваем, в этом случае все зависит от того, как соединим проводку внутри удлинителя. Нужно сделать, чтобы при указанном расположении вилки фаза совпадала с розеткой в удлинителе (если взять показанным на фото образом). На первый взгляд лишние сложности, в рабочей ситуации пригодится для разных целей.

Надпись симметричной вилки

Обратите внимание: для мощных приборов вилка неразборная. В поисках кабеля такой длины, соответствующей заданному условию, пойдем на обманный маневр:

• Тщательно заделываем провод согласно инструкции.
• Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.

Блок: 3/4 | Кол-во символов: 2478
Источник: https://VashTehnik.ru/elektrika/kak-sdelat-udlinitel-svoimi-rukami.html

Как правильно эксплуатировать самодельный удлинитель

При использовании самодельного удлинителя необходимо соблюдать несколько обязательных требований.

• На кабеле не должно быть каких-либо повреждений, а если они все-таки появились, их нужно обязательно заизолировать. Изоляция выполняется, когда удлинитель выключен из розетки.
• Если вилка или розетка вышли из строя, они подлежат обязательной замене. Их следует беречь от попадания влаги и не допускать сверхнормативных перегрузок.
• При эксплуатации на максимальных нагрузках кабель нужно размотать полностью, чтобы избежать его перегрева.

Блок: 4/5 | Кол-во символов: 583
Источник: https://electric-220.ru/news/kak_sdelat_udlinitel_svoimi_rukami/2017-05-07-1258

Разновидности удлинителей

Не видим труда своими руками сделать удлинитель для наушников. Сегодня предостаточно на рынке разборных разъемов USB, медный шнур на четыре жилы достанем в любой точке мира (используя Алиэкспресс). Шины питания идут боками: можно видеть, выдвинуты вперед, чтобы избежать потери информации при размыкании контактов. Внутри проходят по двум проводам данные. Кабель лучше брать без соединений, цельным куском, затухание слабого сигнала будет минимальным. Отличным вариантом считаем достать экранированный кабель: безусловно, увеличит дальность связи.

Обжимные клещи

Витая пара подойдет для USB. Частоты будут несколько иными, на малых дистанциях незаметно. Можете сделать удлинитель модема при наличии обжимных клещей. Показанные фото взяты в DNS, годятся для 8 и 6-позиционных разъемов (подойдут телефонистам).

Наконец, никаких сложностей с jack-коннекторами аудио. Наверное, замечали: на фронтальную панель системного блока иногда выходит моно… Кусать локти? Просто загляните внутрь, сделайте правильную разводку платы, установив нужные перемычки, протяните кабель с нужным числом жил до материнки. Весь секрет: просто некоторым производителям лень делать, толкают дешевку. Полагаем, теперь каждый читатель понял, как самому сделать USB удлинитель, цель обзора достигнута.

Прощаемся, полагаем, полученные знания реально пригодятся на практике, когда в очередной раз потребуется сделать удлинитель своими руками.

Блок: 4/4 | Кол-во символов: 1431
Источник: https://VashTehnik.ru/elektrika/kak-sdelat-udlinitel-svoimi-rukami.html

Видео по теме

Хорошая

Блок: 5/5 | Кол-во символов: 23
Источник: https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-udlinitel.html

1. https://www.asutpp.ru/elektricheskiy-udlinitel-svoimi-rukami.html: использовано 1 блоков из 4, кол-во символов 5221 (39%)
2. https://electric-220.ru/news/kak_sdelat_udlinitel_svoimi_rukami/2017-05-07-1258: использовано 2 блоков из 5, кол-во символов 1901 (14%)
3. https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-udlinitel.html: использовано 3 блоков из 5, кол-во символов 1635 (12%)
4. https://www.forumhouse.ru/journal/articles/5755-modernizaciya-udlinitelya-svoimi-rukami: использовано 1 блоков из 2, кол-во символов 757 (6%)
5. https://VashTehnik.ru/elektrika/kak-sdelat-udlinitel-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 3909 (29%)

Как сделать лучший удлинитель своими руками | Кабель.РФ: всё об электрике

Удлинитель может потребоваться хозяину дома или дачного участка для разных целей, однако не стоит торопиться покупать данный атрибут в ближайшем магазине электрики, ведь нужный вам удлинитель можно сделать самостоятельно.

Как выбрать комплектующие для удлинителя

Для изготовления наружной переноски для дачи лучше всего подойдет кабель марки КГ — это гибкий силовой кабель с медными проводниками, резиновой изоляцией и оболочкой. Данный кабель отлично подходит для эксплуатации на открытом воздухе, устойчив к воздействию солнечных лучей, появлению грибковой плесени, а так же стойкий к раздавливанию и стиранию во время эксплуатации.

Так, например, из трехжильного кабеля КГТП или КГ с сечением 2,5 мм² можно сделать надежный гибкий удлинитель для садового участка. Удлинитель 30 метров с использованием указанных ранее кабелей позволит вам экплуатировать электроприборы мощностью до 4 кВт вне дома.

Для бытового применения подойдет более короткий удлинитель 5 метров, для которого хорошо подойдет провод ПВС 3х1,5. Круглый провод с медными жилами и оболочкой из ПВХ 3х15 мм² отлично выдерживает токовую нагрузку в 16А и рассчитан на напряжение сети ~220В.

Кроме того, вам понадобится розетка, например, популярная «колодка» и вилка. Для евро розетки потребуется евро вилка – стандартные варианты не подойдут.

Как сделать удлинитель 10 метров для дома

Для начала необходимо приобрести разборную вилку и пропустить через неё выбранный кабель или провод, после чего нужно зачистить изоляцию на концах провода (кабеля) и подключить их к вилке с помощью винтов.

Далее нужно подключить розетку – схема удлинителя предполагает подключение провода заземления, который, как правило, имеет изоляцию желто-зеленого цвета. Разобрав розетку, нужно подключить жилы в строгой последовательности. Контакт заземления всегда находится в центре.
Удлинитель готов, и если вы правильно рассчитали сечение провода и розетку, он прослужит вам долгие годы.

Оригинал статьи размещен на нашем сайте cable.ru.

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

Также рекомендуем статью 10 СПОСОБОВ СНИЗИТЬ ПЛАТЕЖИ ЗА ЭЛЕКТРИЧЕСТВО.

А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике.

Как сделать удлинитель своими руками в домашних условиях

Статья на тему как сделать удлинитель своими руками в домашних условиях.

Ни один ремонт квартиры не обходиться без использования электроинструментов. Они нужны для большого количества отделочных операций: демонтажа старых покрытий, сверления отверстий и так далее.

Вопрос в том, какой инструмент имеется у вас в наличии. Если профессиональный, то все в порядке. Такие модели оснащаются длинными кабелями для подключения к источнику питания.

Другое дело, если в закромах пылится инструмент бюджетной линейки. Производители бытовых моделей явно экономят на кабеле. Его длина, несомненно, оставляет желать лучшего. Чтобы дотянуться до розетки в большинстве случаев приходится использовать удлинитель.

Сегодня мы поговорим о том, как сделать удлинитель в домашних условиях. Ничего сверхсложного в этом навыке нет. Для работы нам потребуется несколько составляющих, парочка инструментов (нож, отвертка) и пятнадцать минут свободного времени.

Элементы удлинителя

Для сборки удлинителя понадобятся: вилка, кабель и электрическая колодка. Все перечисленные элементы имеются в свободной продаже и не относятся к категории дефицитных.

Вилка нам потребуется не та, которой едят, а специальная, предназначенная для подключения инструмента к электрической сети. Вид вилки (евро/советская) подбирается под розетки в вашей квартире.

Длину кабеля берем с запасом, но в пределах разумного. Избегайте в этом вопросе крайностей. Чересчур длинный удлинитель будет путаться, и причинять неудобства. Короткий – малоэффективен.

Еще одно немаловажное свойство кабеля – его жесткость. Вернее ее отсутствие. Чем мягче изоляция провода, тем лучше.

Блок их розеток не должен быть слишком большим, иначе конструкция получится слишком громоздкой. Вполне достаточно электрической колодки с двумя гнездами. При необходимости можно будет пользоваться сразу двумя инструментами. Также обратите внимание на заземление. Все качественные розетки обязательно снабжаются заземляющими контактами.

Сборка удлинителя

Переходим к самому главному – непосредственно к ответу на вопрос «как сделать удлинитель в домашних условиях». Для лучшего восприятия информации, разобьем процесс на логические пункты.

1. Снимаем наружную изоляцию с обоих концов кабеля. Около пяти сантиметров.
2. Зачищаем ножом все жилы кабеля. Примерно по одному сантиметру.
3. Разбираем вилку с помощью отвертки.
4. Тоже самое проделываем с электрической колодкой (блок розеток).
5. Вставляем оголенные концы жил в крепежи вилки и аккуратно затягиваем.
6. Собираем корпус вилки и переходим к блоку розеток.
7. Вставляем жилы в предназначенные разъемы, после чего затягиваем.
8. Размещаем кабель на выходе розеточного блока.
9. Закручиваем винты электрической колодки.

Все. Осталось проверить приспособление на работоспособность. Если все нормально, можно пользоваться. Советуем применять самодельный вариант только для ремонта квартиры. Для функционирования электроприборов лучше приобрести магазинный аналог.

Выбор удлинителя

Как сделать удлинитель своими руками мы с вами разобрались, осталось озвучить правила грамотного выбора готового варианта.

Для начала определяемся с количеством посадочных мест в блоке розеток. Считаем электроприборы, которые будут использоваться одновременно.

Смотрим на перспективу. Возможно, в ближайшем будущем вы прикупите дополнительную бытовую технику. Под нее так же следует зарезервировать посадочные места.

Следующий момент – сечение кабеля. Одновременное использование нескольких электроприборов требует мощного проводника. Тонкие провода могут не выдержать большой нагрузки и быстро прийти в негодность, создав тем самым пожароопасную ситуацию.

Длина кабеля рассчитывается так же как и при изготовлении самодельного удлинителя. То есть исходя из здравого смысла.

Удлинитель своими руками видео

Читайте также: Как правильно устанавливать выключатели и розетки

Simply Easy DIY: держатель для удлинительного шнура своими руками

У меня есть удлинитель длиной 100 футов, который я купил много лет назад, когда мы с женой купили наш первый дом с двором. Я купил электрическую косилку с проводом, и мне потребовался более длинный и тяжелый удлинитель, чем у меня в то время, чтобы охватить весь двор.

Я начал понимать, как быстро вещи могут деформироваться, если не хранить шнур так долго.Я не торопился, заворачивая его, а затем вешал на гвоздь в гараже. Одна неправильная шишка и половина или весь мой аккуратно обернутый шнур окажутся на полу в спутанном беспорядке.

Ну я говорю «долой запутавшиеся удлинители».

СОВЕТЫ: ​​Можно заменить следующие измерения.
1,5 «= 1 x 2
2,5″ = 1 x 3
3,5 «= 1 x 4
5,5″ = 1 x 6

Используйте Будьте осторожны при работе с массивной пиломатериалом шириной более 1×6. Особенно мягкий лес, например, сосна. Я считаю, что они проявляют большую склонность к деформации, поворот и чашка.Склеивание досок бок о бок, иначе известное как клей вверх, обеспечит большую стабильность всего проекта.

Список вырезов

Шаг 1

Отрежьте кусок подкладки от царапины на дереве. Закруглите углы, если считаете, что это важно, или оставьте углы квадратными. Затем просверлите отверстие примерно в центре примерно на 2 дюйма ниже одного из концов для настенного крепления.

Отрежьте два куска лома 2х4. Приклеиваем и прикручиваем к обрезку пиломатериала для лицевой стороны.

Отмерьте 4 дюйма вниз с обоих концов и прикрепите L-образные детали к опорной плите с помощью клея и шурупов.

Последние мысли

Я бы закруглял края передних L-образных деталей, чтобы не повредить суставы пальцев при наматывании шнура для хранения.Это может быть сделано из древесных отходов примерно за 30 минут для большинства домашних мастеров, даже для новичков.

Размер L-образной формы определяет, как долго удлинитель можно хранить на одном из этих держателей. Сделайте L-образный кронштейн короче для более коротких шнуров и длиннее для более длинных шнуров.

Найди меня на Facebook, Google+ и Pinterest. Также не забудьте заглянуть на мой канал на YouTube для множества отличных видеороликов о проектах. Если вы видите какой-либо из этих проектов дизайны, для которых вы хотели бы посмотреть видео, дайте мне знать.Если я получу Достаточно интереса к одному, я обязательно создам и выложу.

А пока,

Удачи!

скульптурные плетеные удлинители — Дизайн * Губка

Я постоянно вступаю в глупые споры со своим партнером по поводу моих проектов DIY. Всякий раз, когда я обращаюсь к нему за советом, он дает мне практический ответ, который я ненавижу. Разве нельзя нести это так? Разве эта форма не сделает его крепче? Для чего нужен этот лишний кусок? Отличные вопросы, все.

Я понимаю, что в области искусства / дизайна я гораздо ближе к первому, чем я думал. Мне нравятся нефункциональные объекты, вопросы, на которые нет ответа, чрезмерное использование материалов и множество лишних шагов. Я ничего не могу с собой поделать. Проблема, которую я обычно пытаюсь решить, состоит в том, как добавить необычности и красоты своему окружению, а не как облегчить жизнь. Если вы посмотрите мой архив DIY-проектов, я думаю, вы поймете, что в глубине души я действительно не прагматик или минималист, как мне хотелось бы.Форма не следует за функцией — они постоянно ее подчиняют.

Я предварял этот конкретный проект вышеуказанным отказом от ответственности, потому что хочу, чтобы все знали, что этот проект , а не практичен. Электрические шнуры продолжают досаждать людям с эстетической чувствительностью; большинство из нас хочет, чтобы они незаметно слились с фоном или, что еще лучше, исчезли совсем. Но предположим, что у вас есть шнур, который нужно протянуть через всю комнату, и вам уже надоел подход, когда он застегивается на половицах.Я надеюсь, что вы могли бы подумать о том, чтобы пойти по противоположному пути: сделайте шнур в центре внимания, возможно, гигантскую красочную косу, за которую вы, вероятно, не споткнетесь, потому что, ну, вы не можете перестать смотреть на нее.

Практичен ли этот проект? Нет. Можно ли легко отсоединить шнуры от этих трубок? Нет. Разве разумно протянуть на пол гигантскую веревку? Гм, не совсем. Но это единственный удлинитель, который мне когда-либо нравился настолько, что я могу носить его дома как гигантское ожерелье, и это успех в моей книге.Так что, если вам нравится легкомысленный анти-дизайн, этот проект будет дешевым, простым и действительно интересным в исполнении. Наслаждаться! — Кейт

Прочтите полное руководство после прыжка!

Материалы

• 3 удлинителя (все одинаковой длины, лучше 6 футов или больше)
• ножницы
• малярная лента
• 3 мотка толстой / объемной пряжи
• 3 пластиковые кабельные трубки (их можно найти в IKEA или в большинстве хозяйственных магазинов в отделе электрооборудования)

Инструкции

1.Заправьте конец удлинителя в открытую прорезь пластиковой трубки.

2. Прикрепите трубку лентой к основанию вилки, чтобы прикрепить трубку к шнуру. Продолжайте заправлять шнур по всей длине в пластиковую оболочку.

3. Обрежьте покрытие точно по длине шнура. Повторите шаги 1–2 для двух других шнуров.

4. Возьмите конец одного мотка пряжи и завяжите его вокруг начала первой обтянутой нити.

5. Начните наматывать пряжу вокруг шнура, покрывая весь пластик и заправляя свободный конец пряжи в первые несколько витков, чтобы скрыть его. Продолжайте обматывать шнур пряжей. По мере того, как вы это сделаете, вы можете начать скручивать готовый шнур в небольшую петлю и закреплять кусочком пряжи, чтобы облегчить наматывание. Когда дойдете до конца, завяжите пряжу вокруг основы шнура и отрежьте лишнее.

6.Повторите то же самое с двумя другими шнурами.

7. Начните накладывать шнуры внахлест друг на друга, чтобы получилась простая коса. Закрепите оба конца, завязав узел пряжи вокруг всех трех прямо у основания.

8. Поместите шнур на открытое место для отображения или используйте в любом месте, где обычно требуются удлинители. Не кладите шнуры в дверные проемы или в места, где кто-то может споткнуться.

Готово!

Как защитить наружный удлинитель от дождя Варианты для дома

Мы используем удлинители для множества разных вещей, и мы часто используем их на улице. Используем ли мы их для электрического оборудования или для освещения на крыльце, они действительно полезны.

Но очень опасно намочить их.К счастью, удлинители довольно легко сохранить сухими и почти водонепроницаемыми.

Вот несколько наших любимых решений.

Существует несколько способов, которыми вы можете пользоваться своими руками, чтобы удлинители шнуров питания оставались сухими в течение всего года.

Защитите наружные удлинители от дождя и держите их в сухом состоянии: методы самостоятельной сборки

1. Защитный экран для шнура питания своими руками

У вас, вероятно, уже есть материалы для этого метода DIY в вашем доме. Все, что вам нужно, это контейнер, дрель и нож.

Во-первых, найдите контейнер, который подходит для закрытия всего или большей части видимого удлинительного шнура. Лучше всего подойдет контейнер длинной формы.

Затем просверлите отверстия с обеих сторон контейнера, чтобы они совпали. Убедитесь, что они достаточно большие, чтобы через них прошел шнур питания. Используйте нож, чтобы вырезать отверстия, чтобы они были немного больше, если это необходимо.

Затем пропустите шнур питания через контейнер и закройте крышку. Поместите шнур питания в нужное место и соответствующим образом отрегулируйте емкость.Убедитесь, что шнур полностью защищен.

Этот способ своими руками защитит удлинитель от дождя и влажной погоды. Помните, что вы никогда не должны использовать металлическую ленту для этого проекта. Просто закройте емкость крышкой как можно плотнее.

2. Защитное устройство для шнура питания своими руками: отлично подходит для защиты от дождя

Этот метод «сделай сам» очень прост. Все, что вам нужно, это ненадутая камера.

Отрежьте один край внутренней трубки и наденьте его на шнур питания.Накройте шнур питания на столько, сколько вам нужно, а затем отрежьте другой край. При необходимости вы можете использовать изоленту, чтобы закрепить внутреннюю трубку на шнуре питания.

Несколько тугих намоток изоленты сделают шнур почти водонепроницаемым, поэтому вам не нужно беспокоиться, когда идет дождь.

3. Крышка для наружного удлинителя, сделанная своими руками

Все, что для этого метода требует, — это несколько прочных пластиковых пакетов. Для этого вам, вероятно, понадобятся фирменные сумки, а не многоразовые пакеты из продуктового магазина.

Вы можете либо обернуть пакеты вокруг шнура питания и закрепить их изолентой, либо разрезать пакеты на более мелкие части и закрепить их лентой.

Это действительно зависит от длины вашего шнура питания и от того, какая часть его подвержена воздействию воды и погодных изменений.

Это наш наименее любимый метод, поскольку он наиболее частичный из всех, но, скорее всего, это самое простое временное решение, пока вы не достанете какую-нибудь внутреннюю трубку.

Безопасность удлинителей для жилых автофургонов

Использование электрического оборудования всегда сопряжено с некоторыми опасностями.При использовании оборудования необходимо соблюдать некоторые меры предосторожности, чтобы не подвергать опасности вашу безопасность. Вот несколько советов по безопасности, которые следует помнить при использовании электрического оборудования и удлинителей.

1. Никогда не подключайте мокрый шнур

Если вы читаете эту статью, значит, вы опасаетесь намокания удлинителей. Попробуйте один из наших способов сделать своими руками или купить защитное приспособление для шнура на Amazon — это отличная мера предосторожности.

Никогда не включайте мокрый удлинитель.Не подключайте мокрый шнур вместе и не подключайте мокрый шнур к розетке. В противном случае вы можете получить серьезное поражение электрическим током, что приведет к серьезным травмам. Это номер опасности электрического шнура, и в данный момент о нем можно легко забыть. Когда идет дождь или снег, будьте особенно осторожны при обращении со шнуром питания.

2. Убедитесь, что провода не изношены.

Перед использованием удлинителя убедитесь, что провода не изношены.Если шнур порезан или сломан, провода изнутри могут потрепаться. Это угроза безопасности, и ее следует избегать любой ценой.

Перед использованием шнура просто быстро проверьте безопасность. Проденьте шнур сквозь пальцы. Вы почувствуете, нет ли порезов или потертостей на проводе.

3. Всегда знайте емкость удлинителя

Определить емкость удлинителя очень просто. Обычно номинальную толщину шнура можно найти прямо на куртке шнура. Помните, что если вы заменяете старый шнур, вам нужно найти новый шнур того же калибра.У вас всегда должен быть шнур одинаковой длины и сечение провода. Это действительно просто, но может спасти от несчастных случаев.

4. Никогда не расширяйте удлинитель слишком сильно.

При использовании удлинителя никогда не растягивайте его сверх его длины. Подключите его к розетке, а затем используйте инструменты достаточно близко к розетке, чтобы шнур не растягивался. Растягивание шнура может повредить его и привести к изнашиванию проводов. Удлинители прослужат дольше, и вы будете в большей безопасности, если не удлините их слишком сильно.

5. Никогда не переезжайте через шнур

Если вы собираетесь использовать удлинители на улице, это означает, что вы, вероятно, будете использовать их в гараже и во дворе. Эти шнуры могут остаться на дороге, пока вы используете свои инструменты.

Если да, убедитесь, что никто не переезжает через шнуры. Если приложить большой вес к шнуру, это может серьезно повредить его и сделать непригодным для использования. Это также может привести к изнашиванию проводов, что представляет угрозу безопасности. При использовании удлинителей на улице всегда будьте осторожны, если ваш шнур лежит на подъездной дорожке.

Можно ли приобрести протекторы для удлинителей на Amazon?

Да, можно! Если вы не любите методы DIY и предпочитаете купить протектор на Amazon, это отличная идея. Вот одни из лучших защитных устройств для шнура питания на Amazon.

1. Сверхпрочный протектор шнура

Этот сверхпрочный протектор шнура питания имеет длину 6,5 футов и изготовлен из гибкого черного ПВХ. Он хорошо вписывается в уличную обстановку и защитит ваши шнуры питания от дождя и суровой погоды.

ПВХ-материал этого протектора шнура гибкий, и его легко обрезать до точного размера вашего шнура питания. У него нет запаха, его легко развернуть, и он ложится ровно, как только вы достаете его из коробки. Он имеет противоскользящий слой в нижней части протектора, который предотвращает скольжение и скольжение экрана.

Хотя эта защита для шнура действительно предназначена для использования на открытом воздухе, ее можно использовать и в помещении. Отлично работает в офисах и на складах. Эту универсальную защиту шнура питания невозможно превзойти!

SOCKiTBOX — это продукт высочайшего качества, специально разработанный для того, чтобы все ваше электрическое оборудование оставалось сухим и безопасным.Его размер идеально подходит для удлинителей, а также для вставных таймеров, устройств защиты от перенапряжения и удлинителей.

Он портативный, поэтому, если вы собираетесь куда-то и беспокоитесь о том, чтобы ваше электрическое оборудование оставалось сухим, просто возьмите его с собой.

Изготовлен из прочного пластика и снабжен силиконовой атмосферостойкой прокладкой. SOCKiTBOX можно использовать для таких вещей, как праздничные огни, электроинструменты, инструменты для газонов, шнуры для фонтанов … вы называете это!

В нем пять отверстий, поэтому в него можно одновременно вставить пять разных шнуров.Если у вас их больше пяти, вы можете купить еще один SOCKiTBOX!

3. Защитные кожухи Kovat

Защитные кожухи Kovat обеспечивают безопасность и сухость всех удлинителей. Вы получаете четыре штуки в пачке, что действительно здорово. Защитные кожухи изготовлены из прочного промышленного пластика и имеют резиновые предохранительные уплотнения. Каждый имеет восемь дюймов в длину и три дюйма в ширину.

Чтобы использовать их, все, что вам нужно сделать, это вставить шнур питания в протекторы и защелкнуть их.Протекторы черного цвета и хорошо сочетаются с окружающим пейзажем. Они абсолютно необходимы в зимние месяцы, когда у вас есть праздничные украшения на улице. Они защитят ваши удлинители от дождя, снега или града.

Заключение …

Удлинители делают работу с инструментами очень удобной для нас. Вы всегда должны проявлять особую осторожность, чтобы защитить удлинители, чтобы предотвратить несчастные случаи и травмы. Воспользуйтесь нашими советами по безопасности и попробуйте один из наших самодельных методов защиты удлинителей!

Сделай сам, встроенная розетка расширения

Я не должен упоминать об этом, но если вы не знаете, как работать с электричеством и электрическими розетками, не пытайтесь установить это самостоятельно.

Обновление: Недавно мы перешли на розетку со встроенными портами USB, и я попросил Тома переключиться на заземленный провод.Инструкции такие же — обратитесь к дополнительному шагу для подключения третьего (заземляющего) провода ниже.

Вам понадобится:

Вам потребуются инструменты:

Установите электрическую коробку на место и прижмите к ней обрезки древесины вдоль стороны коробки с кронштейном.

Просверлите пилотные отверстия в поверхности и в доской для обрезков. Убедитесь, что они расположены очень и очень близко к отверстию, чтобы лицевая панель закрывала их.

Прикрутите винты, чтобы доска для обрезков удерживалась на месте.

Переверните стол вверх дном и установите его на устойчивую поверхность, например, на верстак, или даже на пол. Установить электрическую коробку будет намного проще, не пролезая под стол.Используя отверстия в кронштейне электрической коробки в качестве направляющих, прикрепите винты с каждой стороны так, чтобы коробка была надежно прикреплена к доске для отходов.

После того, как ваша коробка установлена ​​на плате, вы можете приступить к подключению проводки. Возьмите удлинитель и отрежьте выходной разъем (конец розетки). Наша розетка используется только для подключения ламп, телефонов, компьютеров и т. Д., Поэтому мы купили легкий двухконтактный шнур, но если вы используете розетку для более тяжелых нагрузок или во влажных помещениях, вам придется нужен трехконтактный шнур с заземлением.

Возьмите один из проводов и намотайте его оголенным концом на один из (незатянутых) винтов на розетке. Убедитесь, что вы скручиваете проволоку в том же направлении, в котором вы будете затягивать винт (обычно по часовой стрелке).Затяните винт. Повторите это с другой стороны розетки.

Если вы используете удлинитель с третьим заземляющим проводом, прикрепите этот провод (который вы предварительно зачистили, как указано выше) либо к зеленому винту в нижней части электрического блока, либо к зеленому винту, который находится прямо на электрической розетке. Любое место работает, так как после того, как электрическая розетка будет подключена к коробке, цепь будет замкнута.

Я подумываю прикрепить один к краю стола для рукоделия, чтобы мне не приходилось все время лазить под столом, чтобы подключить что-нибудь — швейную машину, раскройную машину Silhouette, ноутбук и т. Д. m переключать их и постоянно перемещать — это значительно упростит задачу. Не говоря уже о том, что я могу перемещать стол, и электрическая розетка перемещается вместе со мной.

Храните удлинители, не запутывая их

Инструменты с питанием: Магазинный пылесос, воздуходувка

Стоимость: 95 $ (со шнуром)

Время катушки: 47 секунд

Путаницы шнуров: Ноль

Приобретите пустое ведро для гипсокартона емкостью 5 галлонов, трубу из ПВХ диаметром 1 и 4 дюйма, плоскую торцевую заглушку из ПВХ 4 дюйма, фитинги для уменьшения диаметра 4 дюймов до 1 дюйма, тройник диаметром 1 дюйм. , Растворитель ПВХ, пол-листа фанеры и 6-дюймовый штампованный металлический поворотный стол — все это можно приобрести в большинстве крупных хозяйственных магазинов. Последний ингредиент — 100-футовый заземленный удлинительный шнур 12 калибра для наружного применения с разделенной трехсторонней розеткой.

Отрежьте кусок фанеры, чтобы он соответствовал квадратной верхней пластине поворотного стола.С помощью крепежных винтов прикрепите фанеру к отверстиям поворотной платформы. Отцентрируйте торцевую заглушку из ПВХ на деревянной пластине и прикрепите шурупами. Отцентрируйте узел торцевой крышки поворотной части в нижней части ковша и прикрепите его с помощью винтов с головкой под дюйма, шайб и гаек. Прикрепите фанерный квадрат 18 x 18, ½ дюйма под днищем ковша, используя гайки и-дюймовые крепежные винты.

Вырежьте паз шириной 2 дюйма на стороне ковша сабельной пилой. Чтобы предотвратить истирание шнура, выровняйте прорезь скошенными кусками дюбеля диаметром 1 дюйм с прорезью по длине с канавкой глубиной ½ дюйма.Присоедините их к ковшу с помощью 10 крепежных винтов № 4, гаек и шайб. Отрежьте поливинилхлоридную трубу диаметром 4 дюйма до высоты ведра; вставьте трубу в заглушку. Используйте втулку с размером 4 на 2 дюйма, чтобы уменьшить длину трубы из ПВХ, затем уменьшите ее еще больше с помощью переходного фитинга с 2 на 1 дюйм. Сделайте ручку из двух отрезков поливинилхлорида диаметром 1 дюйм и тройника диаметром 1 дюйм. Проверьте сборку, чтобы убедиться, что она легко вращается. Зацементируйте ПВХ и дайте ему застыть в течение ночи.

Проденьте охватываемый конец шнура через прорезь ведра.Оставьте провисание около 3 футов, чтобы добраться до розетки, и свободно обвяжите шнур вокруг ручки. Встаньте на фанерное основание и поверните ручки, чтобы намотать оставшийся шнур на центральную трубу. Чтобы размотать шнур, встаньте на фанерное основание и вытяните охватывающий конец из паза.

Для полной безопасности полностью размотайте шнур перед его использованием — даже если инструмент на 15 А не нагревает заметно шнур 12 калибра.

>

Собери картинг >>>

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Винтажный стиль, современная безопасность — американский дом

Может быть, это только я, но вы когда-нибудь замечали, как уродливый удлинитель, вьющийся по плинтусу, может испортить всю комнату? Да ладно, ты ведь тоже это заметил. А если нет, теперь, когда я поднял эту тему, вы могли бы это сделать. (Пожалуйста.)

Я подумываю о переходе на что-нибудь более похожее на эти покрытые тканью шнуры в Dream House.Доступные в различных цветах и ​​стилях, эти шнуры настолько симпатичны, что я, вероятно, захочу найти способ показать их, а не скрыть!

Mason and Craft предлагает свои трехжильные шнуры 18 калибра двух цветов: черный хлопок и золотой искусственный шелк (показано выше). Шнуры имеют длину 8 футов и сделаны в Лос-Анджелесе из компонентов США.

Шнуры Schoolhouse Electric & Supply Company производятся в Портленде, штат Орегон, и выпускаются в трех стилях: красный и белый шеврон (вверху), черный и хаки с узором «гусиные лапки» и черный.

Компания Best Made предлагает три варианта расцветки: красный и белый в елочку, сплошной красный и сплошной черный. Тканевые шнуры производятся в Массачусетсе, а затем собираются в Нью-Йорке.

Timberson придает действительно винтажный вид с их скрученными шнурами. Доступные в красном, горчичном, сером, старинном бронзовом, черном и медном цветах, эти 10-футовые шнуры изготавливаются вручную в Амхерсте, штат Огайо. (У них также есть шесть красочных современных стилей середины века в их магазине etsy.)

Sundial Wire предлагает самый широкий выбор наборов шнуров по цвету, длине и калибру. Однако они требуют немного ручной работы. На одном конце шнура есть вилка, а на другом — оголенный провод, который подключается к лампе, прибору или розетке. (В будущем я вижу много обновленных ламп.)

Следует отметить, что все шнуры, на которые я ссылался выше, предназначены только для легкого домашнего использования и использования в помещениях. Также есть отличное руководство по изготовлению этого скульптурного удлинителя своими руками на губке Design Sponge (см. Выше).Я мог бы представить, как с помощью этой техники плетения можно замаскировать прочный шнур для оконного кондиционера или чего-то подобного.

— Дж. Бландингс

Изображения: Mason and Craft, Schoolhouse Electric & Supply Company, Best Made Company, Timberson, Sundial Wire, Design Sponge.

DIY 3 способа: хранение удлинителей в ведре

Итак, вам нужен простой способ спрятать ненадежные удлинители? Что ж, у нас есть к вам один вопрос: насколько хорошо вы справляетесь с проектами DIY? У нас есть три различных решения для использования запасной хозяйственной корзины для хранения дополнительных шнуров, каждая из которых имеет разную технику и, следовательно, разный уровень сложности.

Возьмите сиденье и ведро; мы собираемся показать вам, как превратить обычное пластиковое домашнее ведро на 5 галлонов в компактную машину для перемотки шнура.

Есть три способа сделать это — поэтому независимо от уровня вашего мастерства или концентрации внимания вы должны уметь использовать один из этих способов, чтобы свернуть лишние шнуры и не допустить их спутывания.

УРОВЕНЬ 1: ПРОСТОЙ
Просто сверните его в ведро.

От: Real Simple
Что вы делаете: Опустите один конец шнура на дно ведра, затем медленно продвиньте остальные внутрь, свернув его спиралью.Это оно. Форма ведра позволит сохранить шнур в порядке и не запутать его.

УРОВЕНЬ 2: ВСЕ ЕЩЕ ЛЕГКО
Вырежьте отверстие для доступа в нижней части ведра.

От: Рон Хейзелтон, Дэнни Липфорд
Чем вы занимаетесь: По сути, это то же самое, что и «самая легкая» версия, только вы собираетесь просверлить отверстие диаметром 1,5 дюйма с одной стороны в нижней части ковша . Проденьте охватываемый конец шнура внутрь ведра и через отверстие наружу.(Здесь и здесь есть видеоролики, которые помогут вам начать.) В любое время, когда вам понадобится небольшое удлинение, просто вставьте шнур из отверстия в стену и намотайте столько проводов, сколько вам нужно, из верхнего отверстия ведра.

УРОВЕНЬ 3: КТО, ДЕЙСТВИТЕЛЬНО?
Превратите ведро в ужасную намоточную машину.

От: Popular Mechanics
Что вы делаете: Создайте сложную смесь ПВХ-трубы и фанеры внутри 5-галлонного ведра. Используя ПВХ-трубу разной ширины, вы создадите вертикальную вращающуюся ось, чтобы намотать шнур вокруг него — он находится на металлической поворотной платформе внутри вашего ведра.Это похоже на раствор стероидов. Если вам интересно, в «Популярной механике» есть полные инструкции по проекту здесь.

Тарин Уиллифорд

Директор по стилю жизни

Тарин — домоседка из Атланты. Она пишет об уборке и благополучии в качестве директора по образу жизни в Apartment Therapy.
