что это такое, для чего он нужен, виды, характеристики и как им пользоваться
Всем привет! Сплиттер или делитель сигнала – электрический фильтр, использующийся для выделения определенных частот сигнала и подавления, отсеивания нежелательных. Применяется для разделения входящего сигнала между двумя или несколькими потребителями. Пока ещё не понятно? – Далее обо всем с примерами и поподробнее. Поехали!
Сферы применения
В коммуникациях делитель сигнала применяется при использовании одного канала, по которому передаются данные, несколькими устройствами одновременно. Например, для размножения сигнала, поступающего от спутниковой антенны, для двух телевизоров. Или, например, использование кабеля для стационарного телефона в качестве интерфейса для совершения звонков и выхода в глобальную сеть.
Современный гигабитный сплиттер (Ethernet) – обеспечит интернетом несколько офисов фирмы при наличии единственного оптоволоконного кабеля. Менее распространенная сфера применения сплиттеров – построение сложных коммуникационных систем с рядом активных устройств (потребителей сигнала) и переизлучателей – вторичных источников сигнала.
Сплиттеры позволяют избавиться от помех, появляющихся в работе интернета при включенном в сеть телефоне и, особенно, при его работе.
Распространенные сценарии подключения:
- Подключение нескольких антенн к одному усилителю, например, повторителю.
- Коммутация нескольких дочерних усилителей к одному повторителю.
- Соединение антенны с двумя и более беспроводными 3G/4G модемами.
Сплиттер для интернета – симметричное устройство, которое может выступать в роли сумматора. Используется при необходимости объединить сигнал из пары источников без задействования мультидиапазонного делителя. Сплиттер Ethernet применяется для подключения входящего в квартиру сетевого кабеля сразу к двум устройствам при отсутствии роутера или параллельно с ним.
Как работает?
Если вы полагаете, что можно параллельно соединить пару кабелей и получить еще один источник сигнала — то вы глубоко заблуждаетесь. В результате подобной схемы подключения вы увидите изображение крайне низкого качества: в нём снизится контрастность, появится многоконтурность, и будут заметны некоторые другие помехи. Поэтому очень важно использовать именно антенный разветвитель, в народе называемый «крабом».
Если источник сигнала хороший, обычно это можно определить визуально, или ранее в квартире имелся лишь один телевизор, то можно использовать «краба», собранного на базе нескольких резисторов. Такой разветвитель получил название пассивный. Несмотря на то что он обеспечивает качественную трансляцию сигнала, он все же вносит в него некоторое затухание, которое прямо пропорционально по своей силе общему числу выходов.
Этот вариант разветвителей отлично проявляет себя в условиях мегаполиса или близлежащих к нему районов, где мощность трансляции телевизионного сигнала довольно высокая.
Если у вас имеется большое количество ресиверов, предпочтение лучше отдавать антенным усилителям активного типа. Принцип действия подобного устройства основан на выполнении разделения входящего сигнала и параллельно существенного увеличения его мощности.
Характеристики устройств
Разветвители одной категории не сильно отличаются друг от друга. При выборе следует обращать внимание на приведенные ниже показатели.
- Число портов – количество каналов, на которые сплиттер сможет разделить сигнал.
- Конструкция – имеют вид трубки с жилой внутри или печатной платы – резистивные.
- Частотный диапазон – одни сплиттеры работают с сигналами узкого частотного диапазона, другие имеют широкую рабочую полосу.
- Потери – показатель мощности разделенного сигнала (на сколько она ниже от входящей на каждом выходе).
- Затухания – потери полезного сигнала, возникающие вследствие работы самого разветвителя.
- Пиковая проводимая (входная) мощность сигнала.
- Волновое сопротивления – для сотовой связи – 50 Ом, для телевизионного оборудования – 75 Ом. Сигнал между средами с разным волновым сопротивлением не распространяется.
- Коэффициент стоячей волны – показывает соотношение пиковой амплитуды напряженности магнитного/электрического поля стоячей волны к минимальному.
ПРИМЕЧАНИЕ! В зависимости от сферы применения число характеристик может возрасти.
Какой лучше выбрать?
Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется. Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза. Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.
Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.
Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам.
При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.
Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.
Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:
- уточните их рабочий частотный диапазон, а также каналы;
- подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
- измерьте сечение кабеля.
Рассмотрим последовательность действий по подключению разветвителя.
Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.
Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.
Обратите внимание на характер затухания сигнала.
Обычно он обозначается в децибелах, и эта характеристика указывается в руководстве пользователя либо непосредственно на корпусе устройства. Чем меньше будет этот показатель — тем более качественное изображение вы получите на выходе.
Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.
Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.
Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.
Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа. Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами. Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.
Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.
Схема подключения
Любой интернет сплиттер через один порт подключается к телефонной линии, через второй – к компьютеру, роутеру или ноутбуку. Кабели и коннекторы для подключения устройства к телефонной линии и компьютеру могут отличаться.
При наличии микрофильтров в цепи телефонной линии их следует демонтировать. Аналогичным образом подключаются и антенные усилители: ко входу подсоединяется телевизионная антенна, к выходам – телевизоры. При плохом качестве сигнала, особенно если подключено более 2 ТВ-приемников, может потребоваться ВЧ-усилитель. Не все сплиттеры оснащаются ими.
Методов подключения делителя сигнала к устройствам много:
- Винтовой зажим – не требует пайки, что облегчит монтаж человеку, не имеющему навыков обращения с паяльником и припоем, позволяет сочетать кабели любого диаметра.
- Резьбовое соединение – также обходится без пайки, используется преимущественно с тонкими кабелями в быту.
- Коаксиальный разъем – штекерный интерфейс для подключения обычной телевизионной антенны, предусматривает быстросъемное соединение.
- Распаривание кабеля.
Имейте ввиду! Приобретать разветвитель можно с запасом по количеству портов. При появлении новых устройств в сети (телевизора) они легко подключаться к источнику сигнала через делитель.
После подключения антенны к телевизорам качество трансляции может снизиться (искажение картинки или звука, проблемы с сигналом). Для таких случаев нужен более качественный сплиттер или делитель сигнала с его усилителем.
Что это такое?
Разветвитель для телевизионного кабеля позволяет раздавать сигнал сразу нескольким ТВ-приемникам. Обычно его встраивают в провод между ТВ-кабелем и тюнером.

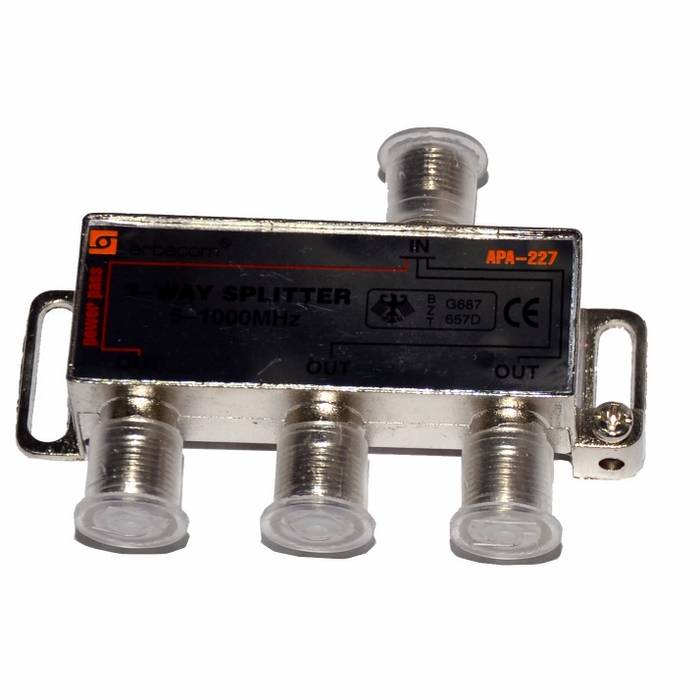

Визуально конструкция выглядит как компактная коробочка, выполненная из силумина, латуни либо другого легкого металла. В ней предусмотрены F-разъемы и так называемые ушки для фиксации.
С одной стороны имеется штекер для входящего провода, с другой — пара и более штекеров для подведения телевизионных устройств. Корпус разветвителя запаян и полностью герметичен. Обычно на верхней панели приклеена этикетка, в которой указано название модели и ее базовые технические параметры.
- Полоса пропускания. Она отражает частотный диапазон, транслируемый делителем. Как правило, для эфирного ТВ стандартная частота варьируется в коридоре от 5 до 1000 МГц, для спутникового этот диапазон составляет 5-2500 МГц. Спутниковые «крабы» часто применяют для трансляции аналогового и цифрового вещания.
- Число выходов. Стандартный антенный разветвитель способен содержать до 8 выходов. Оборудование необходимо подбирать исходя из числа подключаемых телевизионных ретрансляторов в доме. Если вы предполагаете, что в ближайшее время расширите свою телевизионную сеть, то можно заблаговременно подключить прибор с чуть большим количеством отверстий —это никак не ослабит качества сигнала.
- Уровень затухания. Один из важнейших параметров, определяющий размер понижения мощности проходящего через разветвитель сигнала. Зависимость здесь прямая — чем ниже будет этот параметр, тем меньшая часть сигнала будет потеряна.
- Присутствие высокочастотного усилителя. Такой разветвитель получил название «активный», он призван не только удержать мощность поступающего сигнала, но и в несколько раз повысить её. Такие модели являются дорогими, при этом они могут поделить сигнал только лишь на 2 телевизора. Если такого количества выходов будет для вас недостаточно — лучше выбрать разветвитель с несколькими резисторами, подключенными поочередно.
Виды
Различают два основных вида делителей сигнала: планарные сплиттеры и сварные делители, или коплеры. Последние наиболее распространены по нескольким причинам:
- Дешевизна в производстве.
- Возможность неравномерного разделения каналов на этапе производства.
- Можно изготавливать устройства с более чем двумя выходами, комбинируя несколько сплиттеров в одном корпусе.
Планарные сплиттеры делят канал на равные части, количество их выходов равно 2 в степени, отличаются от сварных меньшим затуханием сигнала. Поставляются в пластиковом или стальном корпусе.
Также разветвители разделяют по частотному диапазону:
- 5 МГц – 1 ГГц – применяются для цифрового телевидения.
- 5 МГц – 2,4 ГГц – используются для подключения спутниковых антенн.
Делители выпускают с тремя типами разъемов: с коннекторами типа SC/UPC, SC/APC или без него. Первые (интернет сплиттеры) применяются для построения компьютерных сетей, вторые – в телекоммуникациях, неоконченные – используются для сварных соединений.
Правила установки
Правила установки делителей на два, три и более телевизоров цифрового вещания основываются на структуре кабельной сети. Она всегда может рассматриваться как совокупность нескольких сегментов с одним из двух стандартных типов.
Равновесная структура
Самый понятный пример равновесной сети — установленная на крыше антенна и разводка кабелей через потолок последнего этажа дома. В этом случае длина подводов к потребителям почти одинакова. Это означает, что достаточно устанавливать делители, для равномерного распределения сигнала между телевизорами.
Неравновесная структура
Понять, что такое неравновесная структура, можно на примере многокомнатной квартиры. В одной ее точке входит кабель цифрового телевидения. От нее к первому потребителю идет короткая линия, к следующему более длинная и рекордной протяженности на телевизор в самой дальней комнате.
В этом случае рекомендуется устанавливать разветвители и формировать равномерное распределение сигнала. Для простоты рассмотрим пример с тремя телевизорами. Первый разветвитель устанавливается на входе (кабель квартиры). Его маломощное ответвление коммутируется на короткую линию. Основной выход подключается на следующий разветвитель. Его мощный сигнал отправляется на длинную линию, ответвление — на оставшуюся.
Совет! В сложной сети всегда рекомендуется делать упрощение до простых сегментов. При этом стоит учитывать число потребителей в каждом и при явном дисбалансе использовать разветвители сигнала для перераспределения мощности.
Плюсы и минусы
Сплиттер имеет три разъема: один для входа и два выхода. Во вход подключают телефонную линию, а в выходы — кабель от ADSL и телефон. Во время присоединения путать их нельзя, иначе модем не будет подключен к провайдеру. Для того чтобы защитить соединение и сплиттер, в нем применяют катушки индуктивности. В дорогих приборах производители устанавливают газоразрядные предохранители.
К плюсам технологии ADSL относят простоту развертывания, небольшую цену, высокую надежность. Если соединение оборвется, оно восстанавливается автоматически. К минусам относят зависимость от качества кабеля. Для такого подключения лучше всего использовать ADSL-приборы имеют ограничение скорости до 24 Мегабит, низкую скорость для исходящего трафика. Кроме того, модем нужно настраивать под конкретного провайдера.
Разветвители, соединители и усилители сигналов кабельного телевидения, антенн и спутникового телевидения
Разветвители сигналов
Пассивные кабели этой категории обеспечивают средства для соединения всех RG-кабелей с разъемами «F», используемых для линий передачи и распределения в вашей коммерческой или домашней системе. для подачи конечного абонентского оборудования, такого как приемники, телевизоры и цифровые видеорегистраторы.
Каждый из этих компонентов приводит к потере сигнала (иногда нелинейной), и, как и в случае с используемым кабелем, эти потери необходимо учитывать и компенсировать.
Разветвители, очевидно, необходимы для того, чтобы превратить один кабель от вашей антенны в столько каналов, сколько вам нужно для нескольких телевизионных локаций и наборов, но ничего не бывает бесплатным… Не бывает разветвителей без потерь. Если вы разделите сигнал на две части, то половина пойдет в одну сторону, а половина — в другую.
Фактические потери нелинейны, если измерять их в дБ, и если раньше у вас был хороший сигнал, один двусторонний сплиттер не должен влиять на это, если только вы не превысили пороговое значение. Если вы хотите подключить более двух телевизоров, вы можете рассмотреть возможность добавления усилителя к вашей системе, чтобы свести к нулю потери. Наиболее распространенные проблемы с помехами и потерей изображения возникают в результате установки разветвителей для питания большего количества розеток, а не компенсации потерь!
РАЗЪЕМЫ ДЛЯ КОАКСИАЛЬНЫХ КАБЕЛЕЙ
Наиболее популярные серии разъемов от таких производителей, как PCT, PPC, F-Conn, Thomas and Betts, Holland Electronics, Apica и Digicon, предлагаются в устаревшем стиле Hex Crimp, а также в новых форматах радиального сжатия. Будьте уверены и подбирайте разъемы к соответствующим обжимным инструментам по спецификации производителя. Лист для размера шестигранного диаметра или длины сжатия. Коаксиальные кабельные соединители должны быть защищены от атмосферных воздействий при использовании на открытом воздухе, а некоторые соединители обеспечивают дополнительную защиту от проникновения влаги по сравнению с другими. Несмотря на то, что поначалу экономичность соединителей и инструментов Hex Crimp старой школы может быть привлекательной, в долгосрочной перспективе компрессионные соединители обеспечивают большую целостность соединения экрана, пропускную способность, подавление помех и согласование импеданса по сравнению с их аналогами Hex Crimp. По возможности обновляйте коаксиальный кабель, разъемы, разветвители и усилители, чтобы обеспечить соответствие последним спецификациям и форматам.
УСИЛИТЕЛИ
Все эти усилители будут передавать HDTV, DTV и аналоговые сигналы. Те, которые имеют конкретную полосу пропускания не менее 890 МГц, также хороши для VHF / UHF и FM . .. Делая их подходящими для домашнего использования в телевизионной тележке с внеэфирной антенной. Те усилители с полосой пропускания, специфичной для 2150 МГц, означают, что они усиливают спутниковые сигналы… Если эти же усилители имеют начальную частоту от 5 до 54 МГц, они являются широкополосными и передают кабельное телевидение или эфир в дополнение к спутниковые сигналы. Если звездная частота около 950 МГц, то они предназначены исключительно для спутниковой связи.
- Усилители — следует использовать по двум причинам:
- Для усиления уже адекватного сигнала, чтобы предварительно подчеркнуть уровень, чтобы сбалансировать потери после усилителя, такие как разветвители и кабели в распределительной системе на пути к различным телевизорам в дома, и
- Для поддержания уровня сигнала относительно шума в источнике (вашей антенне), чтобы низкие уровни сигнала от удаленных станций не терялись при более длинном, чем обычно, кабеле, проложенном к месту в доме, где сигналы будут дальше распространяется на желаемые телевизоры.
Усилители и предусилители имеют различные коэффициенты усиления.
Старым аналоговым сигналам требовалось высокое отношение несущей к шуму, чтобы получить высокое отношение сигнал/шум изображения на вашем телевизоре, это было отношение один к одному, и иногда лучше было больше. Цифровые сигналы имеют меньшую амплитуду по сравнению с аналоговыми (преимущество), и, соответственно, пороговое значение для телевизора ниже для идеально хорошего изображения. Очень мало между ними, вы либо получаете хорошее изображение, либо нет. Снег на старых аналоговых изображениях был заменен «мозаикой» или небольшими блоками внутри изображения, которые не поспевают за изменениями сцены в сегодняшнем цифровом телевидении. Таким образом, мозаика — это сегодняшний цифровой снег. Это означает (чаще всего), что вы недостаточно далеко превысили пороговый уровень сигнала в вашем телевизоре, чтобы предотвратить небольшие сбои, пропадания и помехи в сигнале от прерывания потока данных. Помните, что от Станции до вашего телевизора может произойти многое!
ПРЕДУСИЛИТЕЛИ
Предусилители ошибочно используются с расчетом на то, что они будут включать станции, которых раньше не было… Этого не будет, и что еще хуже, использование одной и той же антенны и предусилителя с FM и ТВ Ближайшие станции (20-30 миль) могут перегрузить усилитель и фактически помешать вам подавать хорошие сигналы на ваши телевизоры. Если вы хотите использовать предусилитель, не используйте высокий коэффициент усиления, когда у вас есть местные станции, приобретите его с FM-ловушкой, чтобы FM-радиостанции не перегружали усилитель, и помните, что сегодняшним цифровым сигналам это не нужно. быть высоким, чтобы получить картину. Некоторые предусилители также поставляются с селективным диапазоном, понимая, что разница в усилении антенн UHF / VHF означает, что один диапазон необходимо усиливать, а не другой.
Коэффициент усиления линейного усилителя должен быть выбран таким образом, чтобы обнулить последующие потери. Другими словами, если у вас пятьдесят футов кабеля и двухсторонний разветвитель, то усилитель на 10 дБ подойдет. И наоборот, если у вас восьмиполосный разветвитель и сотни футов кабеля, вам понадобится усилитель с более высоким коэффициентом усиления. Однако, как и в случае с предусилителем, больше не всегда значит лучше.
ОБЪЕДИНИТЕЛИ
«Разветвители» также могут использоваться в качестве сумматоров с одинаковыми потерями по частотным характеристикам. Если вы хотите принимать станции с двух или более разных направлений, вы можете установить и направить две или даже три антенны и объединить выходы обратно в один кабель, усилить и распределить сигналы по дому, как мини-система кабельного телевидения!
Разветвители, усилители и диплексеры — A.T.V. Опоры, кронштейны, зажимы и антенны
Разветвители, усилители и диплексеры для ТВ, FM и DAB
Список тем:
— Уровень сигнала в зависимости от качества сигнала
— Отношение сигнал/шум
— «Коэффициент усиления» усилителя
— Приведенные значения шума и потерь
— Переменное усиление (важность)
Основы усилителей (включая аттенюаторы)
Иногда называемые «бустерами», существует больше неправильных представлений об усилителях, чем о любой другой области в этой отрасли. Важнейшим моментом для понимания является разница между 9Уровень сигнала 0050 и качество сигнала .
Если с нисходящим проводом все в порядке (плюс любая настенная розетка), единственный способ улучшить качество сигнала — это антенна, либо путем изменения ее местоположения/направления, либо путем использования антенны с более высоким коэффициентом усиления. Если у вас есть сигнал хорошего качества, но с небольшой амплитудой (отсюда и термин «усилитель»), то соответствующий усилитель (в частности, усилитель на мачте, особенно если кабели длинные) может творить чудеса с качеством изображения. С другой стороны, если сигнал плохого качества и добавить усилитель, это не даст улучшения.
Все, что вы получите, это большой сигнал плохого качества, в отличие от небольшого сигнала плохого качества!
См. отчет клиента с воздуха.
Выше приведены типичные изображения анализатора радиочастотного спектра. Каждая синяя форма волны представляет радиочастотную передачу, и это тип отображения, который вы получите для передатчика, чьи широковещательные каналы «сгруппированы», например. Эмли Мур. Цифровые мультиплексоры на анализаторе спектра будут более квадратными и широкими, чем синие сигналы, показанные выше (см. спектральный дисплей Wright’s Aerials Эмли Мура), но, по сути, это то же самое для аналоговой или цифровой передачи. ПРИМЕЧАНИЕ. Аналог все еще существует, например. модулированный сигнал с камеры видеонаблюдения.
Обратите внимание, что если для снижения уровня сигнала используется аттенюатор или в цепи используется разветвитель (который имеет такой же эффект ослабления), уровень сигнала и уровень шума снижаются. На самом деле отношение сигнал/шум может немного упасть, но, как правило, это происходит, когда сигнал меньше рекомендованного, и чем дальше он ниже этого оптимального уровня, тем больше будет падение отношения сигнал/шум. Таким образом, если исходить из того, что сигнал достаточно велик, отношение сигнал/шум (и качество сигнала, если на то пошло) фактически останется одним и тем же независимо от того, сколько раз сигнал разделяется, при условии, что разветвители имеют приличное качество. качество, очевидно же. Кроме того, если вы использовали антенну с высоким коэффициентом усиления (например, для уменьшения помех в совмещенном канале) и уровень вашего сигнала стал слишком высоким [что может привести к кросс-модуляционным помехам], использование аттенюатора уменьшит сигнал , но при этом сохраняется улучшенное отношение сигнал/шум .
Степень усиления сигнала усилителем называется усилением и измеряется в дБ = децибелах .
В игре приема РЧ плюс 6 дБ — это вдвое больше, а минус 6 дБ (т. е. затухание) — это половина. Хотя удвоение сигнала может показаться большим, в большинстве случаев этот уровень усиления ( в отличие от усиления на антенне ) не будет иметь большого значения для изображения, если только, по чистой случайности, это не критическая величина. необходимо для достижения минимально необходимого уровня сигнала, для цифрового это 45 дБмкВ. С аналоговыми сигналами (например, от ВЧ-модулятора) большинство тюнеров не улучшит изображение с плохого до идеального всего лишь с увеличением сигнала на 6 дБ, но цифровые сигналы иногда могут быть более критичными. Небольшое улучшение иногда может иметь решающее значение, см. график рядом, иллюстрирующий эффект «цифрового края обрыва».
Как и усиление, затухание также измеряется в дБ, но это минус дБ. Следует подчеркнуть, что любой усилитель в системе с такой же вероятностью будет перегружен, как и ТВ-тюнер, поэтому, если входной сигнал усилителя чрезмерный, в этой точке должен использоваться аттенюатор , , а не . как раз на «откате». Тем не менее, особенно для цифровых сигналов, более вероятно, что проблема связана с тюнером телевизора, чем с каким-либо усилителем, питающим его, поэтому, если вы не можете добраться до усилителя (скажем, он находится на крыше), попробуйте установить аттенюатор на приемнике. назад. Кстати, аттенюаторы, вероятно, являются наиболее редко используемым элементом диагностического оборудования, особенно если учесть, что они такие дешевые!
Если вы не уверены в силе сигнала в вашем районе, я бы убедился, что любой усилитель, который вы планируете использовать, способен принимать достаточно сильный входной сигнал, чтобы избежать перекрестной модуляции, вызванной перегрузкой входа. сцена. Люди, чьи антенны обращены к континенту (например, Роуридж), часто могут извлечь выгоду из использования аттенюатора, если (в определенных погодных условиях) они получают чрезмерный сигнал из-за условий «подъема» и помех в совмещенном канале (CCI) от зарубежных передатчиков. Следует подчеркнуть, что для воздействия на CCI (в отличие от чрезмерного сигнала) аттенюатор обычно используется в сочетании с антенной с высоким коэффициентом усиления и узкой шириной луча.
Следует также иметь в виду, что все усилители вносят в сигнал дополнительный «шум» и его, очевидно, должно быть как можно меньше. Однако существует компромисс между мощностью усилителя и шумом. Как правило, чем мощнее усилитель (хорошим примером является пусковой усилитель для большой системы), тем выше будет шум. Но, если подумать, более высокий коэффициент шума на мощном усилителе в любом случае менее важен, потому что общий сигнал очень велик.
На сигнал 100 дБмкВ дополнительные 3 дБ шума не повлияют так сильно, как на сигнал 45 дБмкВ, с которым может столкнуться мачтовый предусилитель. Показатели шума должны быть около 3 дБ (или меньше) для предусилителя мачты, 4 дБ для усилителя-распределителя сетевого типа или 6 дБ для усилителя запуска.
Теперь я летчик, я не особенно люблю спутники (скучные штуки, которые также помогают Sky зарабатывать деньги ……), но Билл Райт испытывает сильные чувства к заявленным шумовым цифрам LNB : «Если когда-либо и существовала область человеческого общения, в которой доминировали запутывание, мошенничество, двуличность, обман и старая добрая неприкрытая ложь, так это заявления производителей о шуме LNB. Раньше это имело значение, когда LNB имели коэффициенты шума 2 или 3 дБ, но 0,2 дБ ниже точности измерения, потому что существует так много переменных. Я изо всех сил пытался доказать, что 0,2 лучше, чем 0,6, и потерпел неудачу». Итак, неудивительно, что у нас есть повтор (еще один) саги о воздушном маркетинге. Я бы только добавил, что если вас беспокоит шум в вашем спутниковом сигнале, я бы подумал, что вам лучше использовать большую тарелку . …..
Если показатели шума, указанные производителями, являются банкой , так же как и приведенные цифры потерь для диплексеров и т. д. Я разговаривал с различными производителями о показателях шума/затухания, указанных ими и их конкурентами, и, по сути, некоторые из них подвергают очень большому сомнению некоторые заявления некоторых других. Я хотел бы сказать, что я провел несколько грубых сравнений потерь между диплексерами разных производителей, которые имеют разное заявленное затухание, и я не смог найти большой разницы между ними! Когда я тестировал некоторые усилители «вплотную» (сравнивая показания сигнала и шума), я обнаружил, что большинство усилителей были в значительной степени на одном уровне, хотя у некоторых действительно были заметно худшие показатели шума. Неудивительно, что у нас нет ни одного из последних. Я подозреваю, что показатели шума усилителя — это повторение саги об антенном усилении……..
Везде, где это возможно, усилитель должен иметь регулируемое усиление , и, вообще говоря, для достижения желаемых результатов регулятор усиления должен быть максимально уменьшен, это поможет минимизировать перекрестную модуляцию и/или межканальные помехи. Существует два основных типа управления переменным усилением: передний конец (обычно это регулируемый аттенюатор на входе) и промежуточный каскад, когда уровень сигнала изменяется после начального усиления. Последний вариант предпочтительнее, так как он дает лучшие показатели шума при минимальной настройке усиления. Для такого рода проблем наш 4-полосный усилитель M/H особенно хорошо подходит, так как он понижается всего до 1 дБ. Смотрите также мне поставить сплиттер или усилитель?
Наконец, все усилители (или сплиттеры) должны быть «экранированы» для устранения помех и т. д.
Нельзя переоценить тот факт, что усиление на антенне намного значительнее любого усиления, добавляемого последующими усилителями. Критическое качество сигнала может быть достигнуто только на антенне, см. этот отчет с воздуха.
Сетевые усилители/распределительные усилители
Как правило, в бытовых установках усилители (или «усилители») делятся на две основные категории: сетевой усилитель (обсуждается здесь) и мачтовый усилитель (обсуждается в этой статье).
Чаще всего используются усилители с питанием от сети с относительно низким коэффициентом усиления, которые иногда (ошибочно) называют «усилителями с пониженным коэффициентом усиления». Они, как правило, используются, когда сигнал необходимо разделить для подачи более чем на один набор.
Типичное значение усиления для усилителя-распределителя с питанием от сети составляет около 6 дБ, но если усилитель, скажем, четырехполосный, необходимо добавить потери, которые возникнут, если вместо него будет использоваться пассивный четырехполосный сплиттер ( см разделители). Эти потери, вероятно, будут около 8 дБ, поэтому эффективное «усиление» на самом деле будет 8 дБ плюс 6 дБ, то есть 12 дБ.
Некоторые сетевые усилители-распределители имеют два входа (один для UHF/TV и один для VHF/FM/DAB) , которые объединены вместе во внутреннем диплексере, чтобы обеспечить TV и/или FM/DAB из всех выходов. Однако не все усилители, особенно старые, принимают DAB на входе VHF / FM, и, в то же время, ни один топовый усилитель (с одним входом) не поддерживает FM или DAB. Так что берегитесь!
Наконец, имейте в виду, что большинство сетевых усилителей не имеют преимущества переменного усиления и у них более низкие коэффициенты шума по сравнению с типами M/H, поэтому старайтесь не включать 2 последовательно, так как каждый усилитель будет добавлять шум.
Сетевые усилители ATV на 1, 3, 4, 6 и 8 линий. Все наши усилители полностью экранированы.
Многие распределительные усилители с питанием от сети выдают 12 В «линейное питание» от антенного входного разъема для питания мачтового предусилителя без необходимости использования отдельного блока питания. К сожалению, известно, что этот ток недостаточен для надежной работы некоторых мачтовых предусилителей, и я видел приведенные цифры всего 25 мА. Линейная мощность должна быть не менее 50 мА, а лучше 100 мА. Все 4-, 6- и 8-полосные усилители, которые мы продаем, обеспечивают линейное питание 100 мА.
Однако питание от сети может иметь негативные последствия .
Почему?
В основном большинство усилителей с сетевым питанием имеют функцию автоматического отключения (для 12 В), которая делает это, обнаруживая наличие короткого замыкания, которое присутствует в большинстве антенн. Однако если в цепи протекает даже очень небольшой ток, это может вызвать электролитическую реакцию в любых соединениях, особенно между разнородными металлами. Это немного усугубляется, если кабель не медно-медный, еще хуже из-за присутствия воды и намного хуже из-за морской воды. Дым из близлежащих дымоходов может еще больше усугубить ситуацию!
Таким образом, особенно если вы живете у моря и особенно если у вас есть логопериодическая антенна * , мы рекомендуем , а не , используя усилитель с сетевым питанием. В качестве альтернативы попробуйте наш однополосный сетевой усилитель (при необходимости подключите разветвитель) или его трехполосный собрат, или установите изолированную настенную панель или блок постоянного тока (продается здесь), любой из них предотвратит 12 В подъем по кабелю).
ПРИМЕЧАНИЕ: если под антенной используется мачтовый усилитель (питающийся от сети), это устраняет проблему, потому что ток не должен проходить через него, за исключением случаев, когда на мачте есть «каскад», что вряд ли есть.
Существует также возможность создания электрического напряжения «плавающими напряжениями» (очень низкий ток, они не опасны! ) в системе, см. эту ветку форума. Опять же, изолированные настенные пластины или блоки постоянного тока облегчат проблему.
* или, в случае с Log Periodics, сама антенна. Помните, что для журналов сигнал и текущий путь фактически проходят по штанге. Таким образом, он проходит весь путь назад, вокруг заднего зажима и снова поднимается. А у всех бревен алюминиевые стрелы и стальные хомуты = разнородные металлы.
В любом случае, важно не путать термин «совместимый со Sky» усилитель.
1 — Нет Усилитель может разделять/распределять сигнал от один LNB (на тарелке) на несколько спутниковых тюнеров, для этого требуется Quattro LNB и мультисвитч.
2 — Любой антенный усилитель может распределять радиочастотный сигнал от a Sky box (т.е. выход от RF2) до количество телевизоров. Однако Digi Eyes не будет работать обратно через усилитель (или, как правило, через любой сплиттер), если у него нет обратного ИК-канала (Digi Link).
3 — Только ИК-совместимый (Digi Link) усилитель позволяет дистанционно управлять Sky box из нескольких комнат. Но если использование удаленных глаз не требуется, то возможность обратного ИК-канала усилителя излишня, см. 2 выше.
На приведенном ниже рисунке показан усилитель «digilink» с дистанционным питанием, но также доступны версии с питанием от сети (на самом деле мы продаем 4-полосный и 8-полосный).
Каждая антенная точка в проиллюстрированном примере может принимать канал, настроенный на Sky box плюс любую передачу с антенны (антенн). При необходимости коробкой Sky можно управлять дистанционно через глаза Digi Link. Только три из четырех выходов используются в системе, показанной выше.
Если требуется только одна дополнительная точка ( сплошной зеленый провод на графике), соединения с/от блока Sky будут такими же, но усилитель обычно не потребуется.
Невозможно настроить вашу систему, как показано на рисунке (возможно, потому, что кабель от вашей антенны идет только на чердак, поэтому у вас есть только один кабель, проходящий между вашим Skybox и чердаком)? См. различные схемы настройки радиочастотного модулятора, включая использование диплексера для добавления второго радиочастотного канала.
См. также:
Sky Digiboxes общая информация о ВЧ выходе/проходе.
Выбор частоты для радиомодулированного выхода.
Помимо проблем с помехами в совмещенном канале, наиболее распространенными проблемами при настройке системы Digi Link являются изолированные настенные панели (мы продаем только неизолированные / экранированные панели) и чрезмерный сигнал с вашей антенны, создающий помехи на телевизорах, подключенных к расширениям. . Использование аттенюатора на входе антенны в коробку Sky обычно решает последнюю проблему.
Пусковые усилители / усилители мощности
Существует еще одна категория сетевых усилителей, называемых пусковыми усилителями или усилителями мощности. Это усилители с очень высоким коэффициентом усиления, и они могут питать многоточечные системы с количеством выходов до 100 (или более в некоторых случаях) через разветвители и/или ответвители. Обычно они бывают двух основных типов: широкополосные (все сигналы TV/DAB/FM предварительно объединены) или мультивходы, где есть отдельные входы для сигналов TV/DAB и FM. Если не используется эффективная предварительная фильтрация, мы рекомендуем тип с несколькими входами. Последние типы часто имеют отдельно регулируемое усиление для каждого входа, в любом случае у того, что у нас есть! Еще одним усовершенствованием является выравнивание наклона, при котором более высокие частоты ТВ усиливаются больше, чем низкие, это должно компенсировать разное затухание в кабеле и разветвителях в диапазоне ТВ. Типичный стартовый усилитель имеет максимальное усиление 35 дБ, поэтому его максимальный выходной уровень (при входном сигнале 70 дБмкВ) будет около 105 дБмкВ. Можно вычислить, сколько точек можно подать простым вычитанием, используя значения затухания для разветвителей и/или отводов.
Большая распределительная система с использованием усилителя мощности, ответвителей и разветвителей
Примечание: вам не обязательно нужен усилитель с огромным коэффициентом усиления для подачи сигнала на большое количество точек при условии, что входной сигнал приемлем и Усилитель способен работать с большим входным уровнем . Большинство усилителей не могут справиться с сигналом где-либо вблизи этого уровня (сигнал перегружает усилитель, что приводит к искажению сигнала, обычно к перекрестной модуляции), хотя, честно говоря, обычно им это не нужно, зачем использовать усилитель, если ваш сигнал все равно высокий? С другой стороны, наши 1- и 3-полосные сетевые усилители на самом деле являются упрощенными пусковыми усилителями и поэтому могут работать с сигналами до 94 дБмкВ, таким образом, усиление до 18 дБ (в одну сторону) может дать очень большой выход в зависимости от уровня входа, очевидно.
У нас есть ранее упомянутый усилитель, но мы также можем заказать более крупные усилители Launch.
Фактические уровни входного сигнала см. в этой таблице.
Пусковые усилители также используются для предварительного усиления сигналов, которые должны передаваться по очень длинным кабелям. Например, 100-метровый кабель ослабит сигнал до 20 дБ.
Усилители мачты
Другим типом усилителя является так называемый усилитель Mast Head, хотя это название может быть неправильным, так как они также монтируются на стене или даже используются на чердаках, что может быть удобно, если там нет сетевой розетки. . Эти усилители питаются от 12 В, подаваемого обратно по антенному кабелю с помощью «блока питания» (PSU) , который подключается к одной из антенных точек. Эти блоки питания часто ошибочно принимают за усилители, но на самом деле они не обеспечивают никакого усиления.
Кроме того, если блок питания выйдет из строя (или не будет установлен), усилитель на «верху мачты» (или на чердаке) не будет работать, и сигнал не достигнет точки антенны. Мачтовые предусилители обычно используются в зонах с плохим сигналом, и они могут дать хорошие результаты при хорошем качестве сигнала . Их также можно использовать в качестве усилителей-распределителей вместе с разветвителями. Установка усилителя (или сплиттера) снаружи может сделать прокладку кабеля проще/аккуратнее/быстрее, но их также можно использовать на чердаке, где отсутствие сетевого питания не позволяет использовать сетевой усилитель. Основным преимуществом налобного усилителя мачты является улучшение «отношения сигнал-шум» , поскольку он может быть расположен близко к антенне (идеальное расстояние составляет около 1 м) и, следовательно, он не усиливает шум, вносимый в сигнал сигналом. кабель. Оголовки мачт особенно эффективны там, где есть
Я считаю, что усилители с переменным усилением, которое можно уменьшить до низкого уровня, более подходят и более гибки в своем применении, чем усилители с более высоким усилением. Все усилители M/H, которые мы продаем, имеют переменное усиление для решения этой проблемы, например, усиление 4-полосного универсального усилителя варьируется от 1 до 16 дБ. Если вы действительно чувствуете, что вам нужно усиление более 16 дБ, я думаю, вы хотите смотреть на свою антенну, например, вы можете использовать сгруппированную?
Следует отметить, что если блок питания должен подавать обратно свое напряжение через накладную пластину, последняя должна быть неизолированной, поскольку конденсаторы в изолированном варианте не будут пропускать постоянный ток. Что касается настенных плит, будьте осторожны, какой тип вам подходит, мы не рекомендуем бюджетные неэкранированные типы, мы продаем только экранированные неизолированные плиты.
Как и в случае с усилителями и разветвителями, блок питания должен быть экранированного типа для минимизации помех. У большинства усилителей M/H коэффициент шума выше, чем у сетевых, хотя я не уверен, почему это так. Может быть, это просто потому, что шум более значителен при слабом сигнале (и это то, что ожидается от усилителя M/H), поэтому больше приоритета отдается этому параметру на этапе(ах) проектирования.
Наконец, когда-то существовали сгруппированные мачтовые усилители. Если вы не получаете все каналы по какой-то неизвестной причине, убедитесь, что усилитель M/H не сгруппирован!
Установки с мачтовым усилителем(ами).
На приведенном выше рисунке показаны типичные установки с мачтовыми (т. е. внешними) усилителями.
Слева показана простейшая установка однополосного мачтового предусилителя, питающего одну ТВ-точку, обратите внимание, что расстояние, которое должен пройти слабый неусиленный сигнал, сведено к минимуму, в идеале около одного метра.
Справа показана установка, использующая четырехполосную мачтовую головку / внешний усилитель, хотя в этом случае используются только три выхода, поэтому запасной все еще доступен, если когда-либо потребуется. Я добавил внешний разветвитель на один из выходов просто для того, чтобы показать, что это возможно, но дополнительным преимуществом является более аккуратная установка. На самом деле, если это приводит к более элегантной прокладке кабеля и меньшему использованию кабеля, вполне приемлемо использовать односторонний усилитель рядом с антенной, а затем использовать один или несколько разветвителей (внешних или внутренних) для питания различных точек.
Обратите внимание, как блок питания (БП) расположен внутри дома. Обычно его помещают между антенным выходом и комплектом, который он питает, что объясняет, почему часто ошибочно принимают за «усилитель». Настоящий усилитель имеет защищенный от непогоды корпус и обычно (но не всегда, иногда они находятся на чердаке) размещается снаружи, часто привязываясь к антенной мачте. Чем ближе она к антенне (в идеале 1 м), тем больше положительное влияние она окажет на отношение сигнал/шум. Тем не менее, даже 3 или 4 метра гораздо предпочтительнее, чем типичная длина кабеля 15 и более метров.
При установке любого блока питания следует соблюдать осторожность, чтобы выход не был закорочен, т.е. прямо в любую антенну. Это может повредить устройство. особенно, если он не имеет защиты от короткого замыкания.
Терминаторы
Сразу проясним одну вещь.
Когда мы говорим о терминаторах, мы говорим о том, что делать с любыми неиспользуемыми выходами на усилителе или разветвителе, это не имеет ничего общего с невероятно большим австро-американским актером.
Любая антенная система должна быть согласована по импедансу, поэтому усилители/разветвители предназначены для работы на нагрузку 75 Ом. С другой стороны, большинство усилителей/разветвителей спроектированы таким образом, чтобы часть выходов не использовалась без значительных эффектов. Терминаторы предназначены для подключения нагрузки 75 Ом к неиспользуемому выходу усилителя, разветвителя или ответвителя.
Есть три взгляда на необходимость терминаторов:
Некоторые говорят, что терминаторы почти никогда не требуются на дому.
Некоторые говорят, что их целесообразно использовать, если половина (или более) выходов усилителя или сплиттера не используются.
Некоторые говорят, что все неиспользуемые выходы должны быть отключены.
Но все согласны с тем, что терминатор необходим для «Полного выхода» сетевого усилителя-распределителя (если он, очевидно, не используется!). Когда я провел несколько простых тестов, это, безусловно, подтвердилось, потому что исключение терминатора из полного выхода означало, что усилитель на самом деле выдавал меньше (в среднем), чем на входе, т. Сплиттер на полном выходе имел тот же эффект, что и терминатор, даже если ноги сплиттера не были терминированы. Подключение 30-метрового кабеля к выходу Full Output привело к тому, что усилитель «лишь» потерял от 4 до 5 дБдБ, т. е. имел небольшой эффект нагрузки.
Однако ситуация несколько иная с неиспользуемыми стандартными выходами сетевого усилителя, выходами налобного усилителя или сплиттера. В моих тестах средняя разница (по всем 11 тестовым частотам) между сценарием наихудшего случая (т. е. используется только один выход устройства) и всеми используемыми или отключенными выходами обычно составляла менее 1 дБ.
