При этом имейте в виду, что питание, проходящее через грозозащиту на блок усиления антенны, – неизбежное слабое место конструкции. При коротком замыкании придется заменить предохранитель от молний.

Вариант № 3

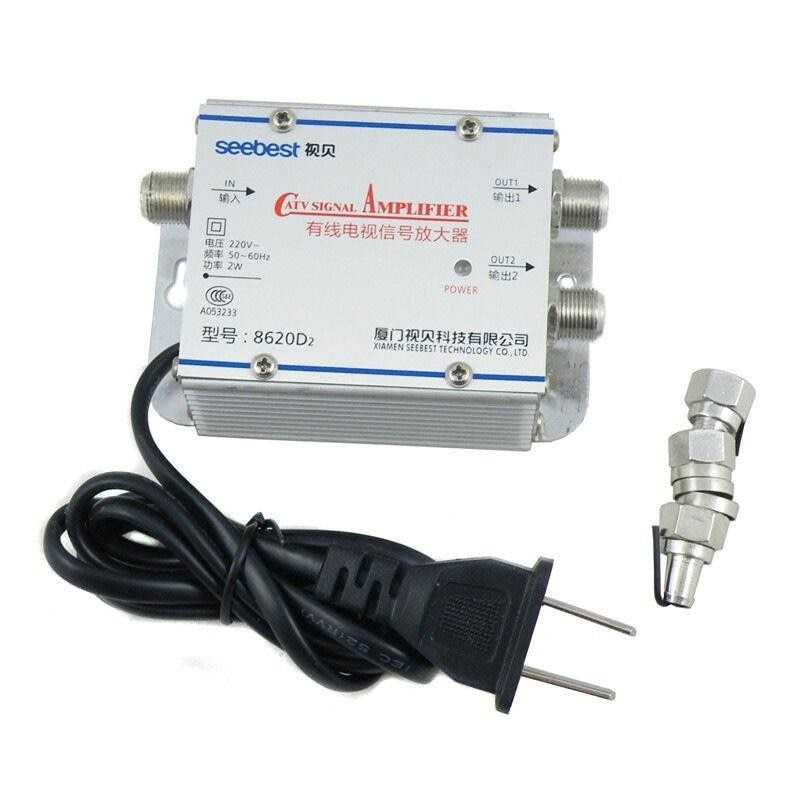

В том случае, если под рукой есть магистральный усилитель, то принцип разводки аналогичный прошлому, но с нюансами.

Соедините оборудование между собой в таком порядке:

1. Подключите пассивную антенну к грозозащите.
2. Сигнал, прошедший через предохранитель, идет на магистральный усилитель, а затем подается на блок сепаратора и далее на телевизор или приставку.

При необходимости далее  на нужное число гнезд.

Ниже представлена короткая, но емкая видеоинструкция по правильной распайке всех компонентов.

Проверяем результат с помощью мультиметра

После того как схема разработана и подключена, имеет смысл провести ее испытание и проверить характеристики получившейся конструкции. Для этого необходимо иметь тестер – мультиметр или любое другое аналогичное устройство.

Проверьте следующие параметры:

1. Волновое сопротивление кабеля должно не превышать 75 Ом.
2. Разница между оплеткой коаксиального кабеля и центральной жилой должна составлять несколько десятков Ом. Если прибор показывает «0», значит, произошел обрыв или короткое замыкание.
3. При соединении центральной жилы и оплетки прибор должен показать бесконечность, то есть максимум шкалы. Но если и оплетка, и жила отсоединены от антенны и замкнуты друг на друга, результат должен оказаться нулевым.

Если все 3 теста пройдены, значит усилитель подключено правильно.

Распайка вcтраиваемого усилителя SWA

Пассивную антенну можно усилить, установив на нее плату SWA. Самое тонкое место в этом процессе — распайка контактов. На видео показан весь процесс от выбора усилителя до его корректной установки. Просто следуйте рекомендациям и успех неминуем.

АнтеннаРасчет и изготовление логопериодической антенны для DVB-T2

АнтеннаПравильный расчет и сборка антенны Харченко для эфирного цифрового ТВ

Усилитель сотовой связи для дачи 4G, 3G, 2G

Автор: Климовицкий А. Г. (кандидат технических наук, автор патентов RU2250533C1, RU2258274C1)

Руководство по выбору усилителя сотовой связи для дачи или загородного дома.

Из статьи вы узнаете, как правильно выбрать усилитель связи, чтобы максимально усилить сигнал и мобильный интернет 4G / 3G.

КАК УСИЛИТЬ СИГНАЛ СОТОВОЙ СЕТИ 4G НА ДАЧЕ

Если отвечать кратко — путем усиления сигнала с помощью специального оборудования. (это не сложно)

Если вы хотите усилить сигнал правильно и наслаждаться скоростным 4G интернетом на даче и безупречной голосовой связью, то прочитайте статью до конца.

КРАТКО О СТАНДАРТАХ СОТОВОЙ СВЯЗИ

СОТОВАЯ СВЯЗЬ 2G

В статус баре телефонов имеет обозначение «Е» или «2G»

2G работает в 2-х диапазонах частот – 900 МГц (Band 8) и 1800 МГц (Band 3). Эти поколения стандартов сотовой связи смело можно назвать базовыми. Они не теряют своей актуальности с момента ввода в эксплуатацию в начале 90-х годов.

В настоящее время их главным преимуществом является наибольшая зона охвата территорий. Поэтому, несмотря на прошедшие 30 лет, никто из производителей мобильных устройств не собирается отказываться от их поддержки.

Помимо голосовой связи GSM-900 и DCS-1800, к этому поколению обычно относят стандарты мобильного интернета GPRS и EDGE (поколение 2.5G).

СОТОВАЯ СВЯЗЬ 3G

В статус баре телефонов имеет обозначение «3G», «H» или «H+»

3G (UMTS) в настоящее время в России реализуется преимущественно в диапазоне 2100 МГц (Band 1) и реже в 900 МГц (Band 8). Этот стандарт связи поддерживается большинством мобильных устройств, за исключением простых кнопочных телефонов.

К его преимуществам также можно отнести встроенную поддержку и голосовой связи, и высокоскоростного мобильного интернета.

Наибольшую теоретически возможную скорость может обеспечить HSPA+ до 42 Мбит/с: сравните с 474 Кбит/с EDGE! Именно поэтому, несмотря на свою двадцатилетнюю историю, сети 3-го поколения актуальны до сих пор. При наличии достаточных ресурсов на ближайшей базовой станции и качественного приёма сигнала этот стандарт может обеспечить большинство потребностей сотовых абонентов.

СОТОВАЯ СВЯЗЬ 4G

В статус баре телефонов имеет обозначение «4G» или «LTE»

4G (LTE) начал своё шествие по миру около 10 лет назад. За это время было разработано множество всё более продвинутых технологических релизов. Если первые сети 4-го поколения давали возможность подключения к сети Интернет на скорости до 20-80 Мбит/с, то современные мобильные устройства LTE Cat.

Ввиду того, что стандарт LTE изначально разрабатывался именно как высокоскоростное мобильное Интернет-соединение, то услуги голосовой связи с его помощью ранее не предоставлялись. Однако и эта проблема со временем была решена. Большинство сотовых операторов сейчас активно внедряют технологию VoLTE. По сути это реализация IP-телефонии внутри интернет-канала, созданного через LTE.

Помимо технологического разнообразия стандартов 4G существуют также различные частотные диапазоны, на которых реализуется соединение абонентских устройств: 800 МГц (Band 20, FDD), 900 МГц (Band 8, FDD), 1800 МГц (Band 3, FDD), 2500 МГц (Band 41, TDD), 2600 МГц (Band 7, FDD), 2600 МГц (Band 38, TDD) и другие.

К основным недостаткам сетей 4-го поколения я бы отнёс:

1. Относительно небольшую распространённость.
2. За городом обычно используются низкочастотные версии LTE800 и редко LTE900, которые дают скорость соединения, сопоставимую с 3G.
3. Сравнительно малое количество абонентских устройств, поддерживающих 4G и VoLTE в особенности.

СОТОВАЯ СВЯЗЬ 4G+

В статус баре телефонов имеет обозначение «4G+» или «LTE+»

4G+ (Advanced LTE) – это усовершенствованный стандарт LTE. По факту он и является сотовой связью 4-го поколения. Предыдущие стандарты не сертифицированы по требованиям Международного союза электросвязи.

Ключевыми особенностями 4G+ является использование агрегации двух и более частотных диапазонов для создания соединения. Например, оператор может одновременно использовать 1800+2600 МГц или 1800+2600+800 МГц. Также сюда стоит отнести добавление технологии MIMO 4х4 (антенна состоит из четырех сегментов с разной поляризацией) и ещё одной продвинутой технологии сжатия потока 256 QAM, что в совокупности и позволяет разогнать Интернет до 1 Гбит/с.

В теории всё выглядит красиво, однако на практике прирост скорости не настолько огромен и далеко не везде доступен в принципе. Выделю следующие причины:

• Зона доступности высокочастотных (2600 МГц) базовых станций ограничена крупными городами. Кроме того, присутствуют существенные проблемы с проникновением этого сигнала внутрь зданий.
• Радиомодули модемов и телефонов, поддерживающие cat.6, встречаются у абонентов нечасто, а ещё более совершенные интегрированы в единичные и очень дорогие модели.
• MIMO антенны имеют достаточно большие габариты и цену. Их использование далеко не всегда оправдано. Дешевые небольшие MIMO антенны – это, как правило, обман. Обычно это простая однополяризационная с припаянными к ней двумя разъёмами.

СОТОВАЯ СВЯЗЬ 5G

В статус баре телефонов значок «5G» еще пока никто не видел

О возможности массового внедрения 5G мечтают наши госструктуры, сотовые операторы и самые прогрессивные абоненты. Его наличие значительно расширяет возможности создания Интернета вещей, использования систем дополненной реальности для дистанционной работы, обучения, телемедицины и много другого. Но, как это часто бывает с внедрением новых стандартов сотовой связи, возникает большая проблема с выбором частот для его реализации.

Все существующие частоты заняты различными телекоммуникационными системами. Высвободить их для 5G является крайне непростой и затратной задачей.

Сейчас считается, что оптимальными частотами являются 3,4—3,8 ГГц. Однако они используются Министерством обороны РФ в ракетных войсках стратегического назначения.

Если создавать сеть 5G на более высоких частотах (рассматриваются 4,8-4,99 ГГц и 27,1-27,5 ГГц), то зона действия каждой базовой станции будет ограничена радиусом от нескольких сотен метров до 1-2 км. При этом стоимость создания подобной сотовой сети в масштабе нашей необъятной страны будет просто фантастической. Использование более низких частот (например, 694-790 МГц) не позволит реализовать весь потенциал сотовой связи пятого поколения.

Таким образом, несмотря на активную поддержку 5G Минкомсвязи и такими грандами как Apple, Huawei, Samsung, LG, Motorola, использование его в ближайшие годы в России вряд ли стоит ожидать.

В КАКОМ СТАНДАРТЕ СВЯЗИ РАБОТАЮТ СОВРЕМЕННЫЕ ГАДЖЕТЫ?

Для непосвящённого пользователя частые переключения его смартфона кажутся нелогичными и мешающими нормальной связи. Кажется, что было бы хорошо, будь везде один 4G с быстрым интернетом. Но, к сожалению, не всё так просто. Это связано с несколькими основными особенностями работы сотовых сетей.

1. Операторы не могут одномоментно на всех базовых станциях создать самый быстрый 4G. Это банально очень дорого. Поэтому существует гигантская очередь на модернизацию базовых станций. А пока оператор её не модернизировал, станция будет вещать своим ближайшим абонентам в тех стандартах, которые ей доступны.
2. Как правило, есть прямая зависимость: чем частота связи выше, тем её сигнал распространяется на меньшее расстояние и хуже проникает внутрь зданий. Соответственно, абонентам, которые расположены далеко от базовой станции, приходится довольствоваться низкочастотными версиями сотовой связи, например, GSM-900, UMTS900, LTE800. Эти каналы более загружены, поэтому дают меньшую скорость.
3. Позиционирование высокотехнологичных мобильных устройств сегодня основывается на логике, чем поколение связи больше и частота соединения выше, тем лучше. Но это не всегда так.

Например, у Вас в офисе сигнал LTE2600 может быть очень слабым. При этом телефон будет показывать одно-два деления уровня сигнала и трепать нервы своему обладателю, создавая обрывы соединения и пропущенные звонки. При этом телефон мог бы переключиться на присутствующий рядом хороший сигнал LTE1800 или UMTS2100 и спокойно работать на нём, но нет. В этом случае ему пришлось бы нарушить вышеприведённую логику. Выбор текущего стандарта соединения работает полностью в автоматическом режиме.

Таким образом, понять, почему Ваш гаджет сейчас работает в том или ином стандарте связи, и какие ещё есть варианты, не так просто. При этом, если Вас устраивает и качество голосовой связи, и скорость мобильного Интернета, то можете вообще не брать в голову, что и для чего. Однако раз Вы читаете эту статью, то, видимо, перед Вами есть задача улучшить качество связи, и тогда крайне желательно понять, что именно и каким способом можно улучшить.

У МЕНЯ ПЛОХО ЛОВИТ СОТОВАЯ СВЯЗЬ. С ЧЕГО НАЧАТЬ?

Итак, Вы или Ваш руководитель решили положить конец проблемам с плохим приёмом сотовых телефонов или тормозным мобильным интернетом в офисе, своей квартире или на даче.

Я рекомендую разбить поставленную задачу на 3 части:

1. СТАВИМ ТОЧКУ ОТСЧЕТА

Для начала нужно посмотреть, в каком стандарте связи сейчас работают проблемные гаджеты (смартфоны, простые телефоны, планшеты, модемы, GSM-сигнализации, охранная система и т.п.).

Конечно, для каждого устройства есть свои некоторые особенности, но в целом подход должен быть простой: в том месте, где Вы хотите улучшить связь, посмотрите на значения текущего сигнала. Ниже в статье я дам подборку простых и максимально информативных способов получить эту информацию для разных устройств.

Например, Вы хотите хороший мобильный интернет на даче, но при этом в доме на телефоне горит значок «Е». Измерив частоту, Вы увидели, что это GSM-900. Соответственно, мобильный интернет работает в стандарте GPRS или EDGE. Сразу становится понятно, что установка усилителя на 900 МГц никак не поможет. Сколько 2G связь не усиливай, приемлемой для современного пользователя скорости не получить. Но не отчаивайтесь, не всё потеряно! О решении этой проблемы будет сказано далее.

Приведу другой случай. На планшете горит значок «H+». Однако уровень сигнала скачет от полной шкалы до одного деления.  После измерения сигнала Вы увидели, что телефон мечется между UMTS900 и UMTS2100. При этом странички сайтов грузятся медленно и не всегда.

Для опытного специалиста эта ситуация предельно понятна: в Ваш дом залетает с улицы сигнал 3G сразу в двух частотных диапазонах 900 МГц и 2100 МГц.

UMTS900 передаётся на относительно низких частотах, и поэтому его сигнал остаётся достаточно мощным даже на большом расстоянии от базовой станции оператора. Кроме того, он хорошо проникает через стены и деревья. UMTS2100 имеет в 2,3 раза меньшую проникающую способность. Поэтому часто возникают случаи, когда абонентское устройство «перепрыгивает» с медленного и перегруженного UMTS900 на слабый UMTS2100 и обратно. Удовольствия от пользования таким мобильным интернетом немного. Однако решение может быть достаточно несложным. Нужно тем или иным способом принять с улицы сигнал UMTS2100 и передать его нужным мобильным устройствам.

Опишу другой пример необходимости замера частоты сотового сигнала внутри здания.

Бывает так, что до некоторых сотрудников в офисе далеко не всегда можно дозвониться: телефон постоянно недоступен для приёма звонков. При этом сотрудник получает SMS о том, что его набирали, но сам прекрасно до всех дозванивается. Такой симптом характерен в тех случаях, когда телефон цепляется за такой слабый LTE-сигнал, что принять звонок не может. Однако, как только пользователь сам хочет кому-нибудь позвонить, тогда телефон быстренько переключается на более мощный канал 3G и прекрасно выполняет звонок. После этого согласно запрограммированным приоритетам устройство опять возвращается на слабый LTE.

2. ЧТО И ГДЕ ЛОВИТЬ?

Второе, с чем нужно разобраться – это выяснить, какой сигнал возможно поймать непосредственно около Вашего дома. Выполняется эта процедура примерно теми же методами, что при измерении внутри дома. Обычно имеет смысл измерять наличие того или иного сигнала на улице в верхней части дома. Часто именно здесь наилучший обзор для поиска нужного сигнала. Однако, если даже на крыше ничего хорошего найти не удалось, тогда отправляйтесь в прогулку по округе. Вполне возможно, Вам удастся найти хороший сигнал в нескольких сотнях метров от дома и потом усилить именно его.

Для более продуктивного поиска дам несколько рекомендаций:

• Помните, что сигнал, которого нет даже в нескольких сотнях метров от дома, усилить не получится. Для успешного усиления нужно воочию увидеть наличие хотя бы очень слабого сотового сигнала на нужной частоте. В противном случае из 2G создать 3G не получится.
• прежде чем бежать в магазин за усилителем мобильного интернета, проверьте скорость его работы на улице на некотором расстоянии от дома там, где шкала сигнала на телефоне заполнена хотя бы на половину. Если там даже при наличии лучшего уровня сигнала скорость Интернета маленькая или нестабильная, тогда и после усилителя лучшего вы, скорее всего, не получите. За городом плохая работа мобильного Интернета связана не только с качеством сигнала, но и с большой загруженностью ближайшей БС.
• При измерении сотового сигнала с целью поиска конкретного сигнала 2G, 3G или 4G переключите «Предпочитаемый режим сети» из «Auto 4G/3G/2G» в приоритет нужного Вам сигнала. В этом случае телефон не будет пытаться к нему подключиться даже при наличии очень слабого сигнала. В автоматическом режиме телефон может игнорировать этот слабый сигнал, и Вы не узнаете о его существовании.

• Если по одному сотовому оператору Вы не получили высокоскоростного Интернета, тогда могу посоветовать купить SIM-карты других операторов и попробовать осуществить поиск сигнала для усиления с ними. В последствии можно будет купить 3G/4G роутер и получить доступ в интернет через Wi-Fi.

3. АНАЛИЗИРУЕМ ПОЛУЧЕННЫЕ ЗАМЕРЫ

Ключевое правило для усиления сотового сигнала достаточно просто для понимания: усилить можно только тот сигнал, который есть где-то в ближайшей округе или на крыше дома. Если нужный Вам сигнал, например, 3G, начинает ловиться только через несколько километров за лесом, то я не рекомендую тратить своё время и деньги. Проверьте сигнал других операторов.

Из этого правила прямо вытекает следующая рекомендация: с какой стороны дома нужный Вам сигнал сильнее, в ту сторону и должна быть направлена антенна. Исключения из этой рекомендации бывают при установке системы усиления с репитером.

Дело в том, что у репитера очень большое усиление (примерно в 10 раз больше, чем у пассивной антенны), и его уличную антенну нельзя направлять на близко стоящую базовую станцию оператора. Подробнее этот вопрос обсудим ниже.

4 ПРОСТЫХ СПОСОБА ИЗМЕРИТЬ СИГНАЛ

1. Самый простой и быстрый вариант – это использование любого телефона под управлением Android 7.0 (и новее) – это самый правильный способ замера сигнала для обычного пользователя. Одна из наиболее продвинутых программ для решения этой задачи – VEGATEL — сотовые вышки. В ней можно увидеть все необходимые параметры текущего сигнала на обеих сим-картах сразу, кроме того, можно замерить скорость Интернет-соединения и найти направление на ближайшую базовую станцию.
   Подробное видео с описанием всех функций приложения (скоро).

2. Наличие под рукой смартфона Samsung. В них производитель уже встроил инженерное меню. Чтобы его увидеть, набираете код *#0011#. В появившемся меню находите значение текущего уровня сигнала и частоту (Band). Подробнее можете прочитать здесь.

3. В смартфонах iPhone также есть встроенное меню. Как измерить 3G сигнал на iPhone Вы можете прочитать здесь (iOs 14 и новее) / здесь (iOs 13 и ниже), а 4G – здесь. Однако со своей стороны хочу сказать, что iPhone плохо подходит для измерений. Инженерное меню неудобное, сложное и регулярно показывает абсурдные значения, а никакой дополнительной программы, которая показала бы нужную нам информацию, для него пока не существует.

4. Измерение сотового сигнала с использованием USB модема позволяет увидеть, какой уровень сигнала и на какой частоте есть для доступа к мобильному интернету. Если Вам нужно будет искать сигнал на улице, то придётся для этих целей найти ноутбук.

Однако далеко не все производители модемов предоставляют своим покупателям возможность увидеть рабочий частотный диапазон. Поэтому, прежде чем покупать модем, убедитесь, что производитель предоставляет эту информацию в панели управления. В противном случае для проведения корректных измерений придётся подбирать одну из программ (Mobile Data Monitoring Application (MDMA), WlanExpert UMTS и др.), или можно попробовать установить одну из возможных прошивок для модема от сторонних производителей.

Приведу пример отображения информации для измерения сотового сигнала для модема Huawei E8372h-153 с модифицированной прошивкой HiLink E8372h-153_Update_21.328.03.00.00_M_AT_05.10 (https://4pda.ru/forum/index.php?showtopic=678549&st=960#entry52403477).

В официальной прошивке этого очень популярного модема информация о частотном диапазоне закрыта. Так, из приведённого примера скрина панели управления видно, что модем работает в стандарте 4G (LTE), уровень сигнала плохой (RSRP =-100 dBm), качество сигнала плохое (SINR = -6дБ), ну и, главное, мы видим, что нужно усиливать LTE2600.

Соответственно, в данной конкретной ситуации можно сделать такие базовые выводы:

• усиливать сигнал комнатной антенной бессмысленно ввиду плохого качества сигнала;
• если поставить оборудование для 2600 МГц с выносной уличной антенной, то шансы получить приличный интернет резко возрастают.

ТАБЛИЦА РАСШИФРОВКИ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ СОТОВОЙ СЕТИ

ARFCN, UARFCN, EARFСN – номер частотного канала. По нему можно определить частотный диапазон сигнала (см. таблицу ниже).

Band – номер частотного диапазона (см. таблицу ниже).

eNB, eNodeB – номер базовой станции в LTE (4G).

BTS – номер базовой станции GSM и DCS (2G).

NodeB —  номер базовой станции в UMTS (3G).

EC/IO – указывает отношение полезного сигнала к шуму (качество) для UMTS (3G). Этот показатель имеет отрицательное значение. Чем его значение больше (ближе к нулю) тем сигнал лучше (см. таблицу)

RSSNR (SINR, CINR) – соотношение сигнал шум для LTE (4G). Значение отображается в дБм. Определить хорошее качество сигнала или плохое можете по таблице.

MNC – код сотового оператора. По таблице можно определить, какому оператору принадлежит какой код.

CID (Cell ID) – Идентификатор соты базовой станции.

RSRP – значение мощности принимаемого абонентским устройством сигнала от базовой станции. Измеряется в дБм. Как правило, имеет отрицательное значение, и чем больше (ближе к нулю), тем сигнал мощнее. Подробности можете увидеть в таблице.

RSSI – также отвечает за уровень сигнала сотовой сети. Однако отображается целыми единицами. Таблица соответствия RSSI и дБм.

RX—level (2G) – Отображает мощность сигнала 2G в относительных единицах. (см. таблицу).

КАК УСИЛИТЬ СОТОВЫЙ СИГНАЛ ДЛЯ ТЕЛЕФОНОВ И МОБИЛЬНОГО ИНТЕРНЕТА

Существует масса самодельных антенн и «усилителей сотового сигнала», которых день ото дня на современном рынке появляется всё больше. Как правило, эти изделия или придуманы специально для хайпа в канале соцсети, или делаются людьми от безысходности.

При этом можно подумать, что если какое-то устройство продаётся в крупном сетевом магазине, и Вы даже нашли отзыв, что оно кому-то помогло, то это верный путь решения проблемы. К сожалению, это вряд ли так.

Очень часто в сетевых магазинах продаются какие-то простые и внешне очень привлекательные устройства. При этом, невероятно, но факт: чем меньше у них каких-либо технических возможностей, тем для обычного сетевого магазина лучше. Ведь не нужно никого по их работе консультировать и подбирать оборудование под конкретную задачу покупателя. Продал недорогой кусок пластика с лампочками, и хорошо. В крайнем случае – вернут поставщику.

Но надо понимать, что покупка радиооборудования – это не то же, что брать картошку на рынке. Без квалифицированного подбора, а иногда и установки оборудования для усиления сотового сигнала, получение приемлемого результата – огромная удача. Вероятность «пролететь» гораздо выше. И хотя иногда угадать всё же удаётся, от потери времени, сил и денег никто не застрахован.

Чтобы такого не произошло, необходимо вникнуть и вовремя сориентироваться в многообразии различных усилителей сотовой связи. Я разделю их на несколько групп по типам наиболее частых задач покупателей:

ПЛОХО РАБОТАЮТ ТЕЛЕФОНЫ И МОБИЛЬНЫЙ ИНТЕРНЕТ (СВЯЗЬ НЕ ВЕЗДЕ ЛОВИТ)

Для решения такой задачи почти безальтернативно необходима установка усилителя сотовой связи и интернета на базе репитера. С его помощью можно при сравнительно небольших затратах сделать оазис хорошей сотовой связи у себя на даче или в доме на зависть соседям.

Если не вдаваться в технические подробности, то выглядит это примерно так: в верхней части дачи / дома устанавливается уличная антенна. Она будет отвечать за взаимодействие системы усиления с сотовыми операторами. Как правило, в сторону чьих базовых станций направишь её, с теми операторами и будет лучше работать система.

Внутри помещения устанавливается одна или несколько комнатных антенн. Они будут принимать сигнал от абонентских устройств и передавать им сигнал от базовых станций.

Сердцем системы усиления является сотовый репитер. Именно от его характеристик и качества работы зависит, как телефоны будут общаться с базовыми станциями. Соответственно, величина его максимальной выходной мощности и коэффициент усиления будут определять размер зоны покрытия сигналом внутри помещений, а набор поддерживаемых частот определяет то, какие стандарты связи будут усиливаться.

Для небольших помещений, как правило, удобно купить готовый комплект для усиления связи. Но важно обратиться к специалистам, которые правильно его подберут.

Другим способом обеспечить связь на даче в зоне плохого приёма является подключение выносной антенны непосредственно к телефону. К сожалению, современные мобильные телефоны не имеют такого разъёма, поэтому придётся приобрести отдельный стационарный сотовый телефон. В него необходимо будет установить отдельную СИМ-карту и платить дополнительную абонентскую плату. С учётом этого, выносная антенна обойдётся дороже, чем установка усилителя с репитером, а пользоваться такой связью будет существенно сложнее.

Перечислю ещё несколько «народных» способов получить сигнал на телефоне в зоне «радиотени»:

• Приклеить дополнительную антенну на заднюю крышку телефона.
• Положить телефон на чердаке и общаться по Bluetooth-гарнитуре.
• Купить старый Sony Ericsson, который лучше «ловит» сигнал.

КАК УСИЛИТЬ МОБИЛЬНЫЙ ИНТЕРНЕТ ОДНОГО ОПЕРАТОРА НА ДАЧЕ И РАЗДАТЬ ЕГО ПО WI-FI

Это одна из самых популярных задач.

Наиболее простой и не требующий дополнительных затрат способ – положить один из телефонов на окно верхнего этажа или на чердаке в месте, где нужный Вам сигнал мобильного интернета хорошо ловит. Далее достаточно просто раздать его по Wi-Fi для других пользователей. Радиус действия такого соединения будет небольшим, супер-усиления тоже не получить, но часто этого бывает достаточно.

Если У Вас уже есть 3G/4G-Wi-Fi роутер, то можете его разместить на крыше в пластиковом пыле- и влагозащищённом боксе. Как вариант, возможно использование длинного USB кабеля для вынесения 3G/4G-модема на окно.

Недостатки:

• Отсутствие усиления, как такового. Поэтому необходимо наличие уверенного сотового сигнала в месте установки оборудования.
• Часто в месте, где на даче хороший сигнал, нет электрической розетки или удобного доступа.

УСИЛЕНИЕ УЛИЧНОЙ АНТЕННОЙ С МОДЕМОМ

Другим популярным способом является покупка уличной антенны со встроенным модемом. При этом есть варианты, когда от этого модема идёт удлинённый USB кабель к комнатному Wi-Fi-роутеру или сразу к компьютеру. Есть также варианты антенн сразу с 3G/4G-Wi-Fi-роутером. Подробное обсуждение различных моделей таких устройств – это предмет отдельной статьи. Однако вкратце отмечу следующие моменты:

1. Если уличная антенна имеет небольшое усиление (менее 10 дБ), тогда, по сути, такой набор мало чем отличается от 3G/4G-Wi-Fi-роутера, вынесенного на улицу в пластиковом герметичном боксе.
2. Если антенна имеет достаточно большое усиление (14-20 дБ), тогда усиление будет более заметным. Однако и цена такого решения будет достаточно высокой.

Недостатки:

• Низкая надёжность электронного оборудования при нахождении на улице.
• Из-за малого усиления такой системы необходим достаточно уверенный сигнал в месте установки уличного устройства.
• Большая часть подобных устройств, продаваемых в России, сделаны кустарным способом, либо из бюджетных материалов.

УСИЛЕНИЕ СВЯЗИ С РЕПИТЕРОМ

Самым мощным способом решения задачи будет установка системы усиления с репитером. Однако, чтобы дальше раздать интернет по Wi-Fi, нужно будет в зоне действия внутренней антенны установить или телефон в режиме роутера, или 3G/4G-Wi-Fi роутер.

При правильном подходе роутер можно подключить к усилителю сигнала сотовой связи и интернета или напрямую вместо внутренней антенны или через ответвитель. Это позволит исключить затухание сигнала при передаче его по воздуху от антенны до роутера и, тем самым, ещё больше увеличить «дальнобойность» системы усиления.

Современные репитеры имеют усиление 65 дБ и более, плюс добавляется усиление уличной антенны. Итого усиление такой системы составит более 70 дБ. Ни один другой способ не может сравниться с эффективностью такой системы. Чем большее усиление она даёт, тем более слабый сигнал можно принять, усилить и получить стабильный Интернет 4G на даче.

Недостатки:

• Невозможность принять сигнал в режиме MIMO в некоторых случаях может приводить к снижению скорости примерно до 20%.
• При использовании связки репитер + 3G/4G-Wi-Fi роутер существенно увеличивается стоимость системы.

КАК УСИЛИТЬ МОБИЛЬНЫЙ ИНТЕРНЕТ 4G НА ДАЧЕ РАЗНЫХ ОПЕРАТОРОВ

Такая задача часто возникает для того, чтобы каждое мобильное устройство использовало тот мобильный Интернет, который есть у него по тарифу.

Другая область применения такой задачи – это необходимость создания дополнительных резервных Интернет-каналов на СИМ-картах нескольких операторов.

Какие есть варианты:

Использование двухсимочного модема или 3G/4G-Wi-Fi роутера позволяет назначить одну СИМ-карту главной, а вторую использовать в качестве резервной. То есть в случае пропадания мобильного Интернета на одной из них происходит переключение на другую.

Если уровень сотового сигнала хотя бы по одной из них слабый, тогда необходимо будет искать место с хорошим сигналом или пробовать усилить сигнал выносной антенной. Возможно также усилить сотовый сигнал с использованием репитера (см. выше).

Недостатки такого способа усиления:

• Стоимость двухсимочных роутеров и модемов существенно выше.
• Требуется наличие хотя бы одного, но хорошего сотового сигнала. Если же любой сигнал слабый, тогда необходима установка уличной антенны или системы усиления с репитером.
• Скорость Интернета определяется той СИМ-картой, которая сейчас работает.
• Переключение между СИМ-картами происходит достаточно медленно (более 1 минуты) и не всегда корректно.

Использование профессионального многосимочного модема. Такое оборудование появилось достаточно недавно. Некоторые многосимочные модемы могут работать одновременно через несколько сим-карт (4 шт. и более) и, таким образом, значительно увеличивать скорость Интернет-соединения для своего пользователя. В некоторые модели производители могут сразу встраивать Wi-Fi-роутеры. К недостаткам подобного оборудования можно отнести следующие:

• Отсутствует какое-либо усиление и, соответственно, требуется наличие хорошего сотового сигнала. Если сотовый сигнал слабый, тогда необходима установка уличной антенны или системы усиления с репитером.
• Наличие достаточно большой абонентской платы.
• Очень высокая стоимость оборудования.

Одним из наиболее простых способов усилить сотовый сигнал на даче сразу для разных операторов является установка системы усиления с репитером. В такой системе репитер создаёт зону хорошего приёма сразу для всех операторов, сигнал которых он усилил. Естественно, перед установкой важно разобраться, сигналы каких операторов и на каких частотах можно усилить.

Если усилитель сотовой связи для дачи выбран правильно, и вся система установлена корректно, в этом случае все абоненты, находящиеся внутри помещений, будут использовать мобильный Интернет непосредственно на своих устройствах.

К недостаткам такой системы можно отнести:

• Необходимость предварительного выяснения частот сотового сигнала.
• Невозможность принять сигнал в режиме MINO в некоторых случаях может приводить к снижению скорости примерно до 20%.

ИТОГИ

В качестве заключения хочу сказать, что в большинстве случаев проблемы слабого сотового сигнала решаемы тем или иным способом. Важно либо самому вникнуть в суть проблемы и выбрать правильное оборудование, что не так сложно, как может показаться на первый взгляд, либо сразу обратиться к профильным специалистам и сэкономить время.

© Анатолий Климовицкий 2021 г. Эта статья является охраняемым объектом авторских прав! Воспроизведение текста статьи и/или его частей разрешается в сети Интернет с обязательным указанием имени автора и активной гиперссылки на источник. В противном случае мы сначала нотариально заверим скриншоты вашего сайта с нашей статьей, затем потребуем хостинг провайдера заблокировать ваш сайт, а потом подадим на вас в суд. Авторство зарегистрировано в базе данных интеллектуального регистратора IREG #2050981 от 4 марта 2021 года.

принцип работы и правила выбора усилителя ТВ антенны

Чтобы улучшить сигнал телеприемника в городской квартире, а тем более в удаленном от ретранслятора месте – в селе или на даче, применяют антенный усилитель для телевизора. Небольшой по размеру и доступный по стоимости прибор можно установить самостоятельно, если грамотно подойти к выбору модели.

Рассмотрим технические особенности устройств и разберем критерии выбора усилителя для домашнего использования.

Содержание статьи:

Для чего необходим усилитель сигнала

Если телевизор работает не от кабеля или спутниковой тарелки, значит, он ловит сигнал с помощью обычной антенны – комнатной или уличной. Процесс передачи происходит следующим образом: на определенном расстоянии друг от друга установлены вышки, ретранслирующие передачи.

Бытовые приемники – телевизоры – с помощью антенны ловят сигналы и преобразуют их в видео, сопровождающееся звуком.

Хороший сигнал создается в условиях прямой видимости. Если на его пути встречаются преграды в виде, например, железобетонных конструкций, то качество изображения и звука резко падает

Чтобы стабилизировать и улучшить ТВ-сигнал, и применяют усилитель для домашней телевизионной антенны. Его значимость возрастает там, где на крыше не установлен общий мощный приемник, то есть за городом. Устройство помогает добиться максимальной четкой картинки на экране и чистоты звука благодаря тому, что снижает помехи.

Некоторые антенны справляются с передачей сигнала самостоятельно, без подключения дополнительных приборов. Поэтому перед покупкой изучите технические характеристики антенны и убедитесь, что ее возможности ограничены, и настроить ее на получение качественного изображения и звука не представляется возможным без подключения специального устройства.

Принцип работы антенного адаптера

Усилители для телевизоров просты в устройстве и могут иметь различную конструкцию. Некоторые состоят из пары плат, на которых реализована схема для снижения шума. Один из контуров выполняет функцию высокочастотного фильтра, второй оснащен конденсатором для регулировки частот.

Чтобы выставить необходимый режим, используются резисторы. Частота регулируется в двух диапазонах: в первом – около 48,5 МГц, во втором – 160 МГц

Благодаря регулировке можно достичь максимального усиления сигнала в 4,7 дБ при рабочей частоте 400 МГц.

Некоторые виды усилителей предназначены для питания от источника 12 В, то есть могут подключаться к аккумулятору автомобиля. Для достижения стабильности применяют стабилизатор, в схему которого входит электролит и диодный мост.

Ряд устройств присоединяются коаксиальным кабелем, но с применением дросселя. К телевизору они подключаются через конденсатор.

Рассмотрим на примере одной из схем трансформаторного усилителя, как работает устройство. Питание модуля организовано по сигнальному кабелю.

Антенна подключается напрямую к обмотке трансформатора. Усилительный элемент VT1 согласован с общим эмиттером. Обратная связь осуществляется элементами C1, R3, L1

C1 – конденсатор, соединяющий участок обратной связи с питанием и работающий с низкими частотами. R3 – резистор, определяющий стабильную работу усилителя в различных частотных диапазонах. L1 – индуктивность, выравнивающая амплитуду частот.

Обратная связь потоку организована контуром C3, R4, которые совместно с R1 и R2 включают каскадный режим работы. C2 – конденсатор, обеспечивающий подключение трансформатора.

Сигнал от антенны поступает в согласующий трансформатор, затем передается через транзистор, усиливается и стабилизируется в эмиттере. Затем происходит частотная коррекция на второй ступени каскадных транзисторов, после чего сигнал поступает в телевизор.

Если в доме используется несколько телевизоров, то для подключения кабеля и усилителя сигнала применяют разветвитель на 3-6 разъемов

Таким образом, благодаря телевизионному усилителю повышается чувствительность, ограниченная шумами, а также компенсируются потери принимаемого сигнала в коаксиальном кабеле.

Виды телевизионных усилителей

Деление устройств на категории чаще всего производится по двум параметрам: месту монтажа и частотному диапазону. Это относится как к конкретно антенным усилителям, так и к смежным аналогам – телевизионным и спутниковым.

По частотному диапазону выделяют три вида:

• диапазонные;
• многодиапазонные;
• широкополосные.

Диапазонный прибор усиливает сигнал только в определенном, заданном диапазоне частот – метровом или дециметровом. Одна из его функций – снижать шум, появляющийся при увеличении длины кабеля.

Многодиапазонные устройства работают с одинаковой эффективностью в различных частотных диапазонах, также могут принимать сигналы с нескольких источников.

Широкополосный усилитель работает в метровых и дециметровых диапазонах, используется для цифрового телевидения.

Образец широкополосного устройства – модель GAL AMP-101. Подключение осуществляется через коаксиальный кабель и сепаратор. Коэффициент усиления – 20 дБ

По месту установки все устройства делятся на внешние (мачтовые) и внутренние. Внешние монтируют в месте установки телевизионной антенны – на шесте или мачте, закрепленной на балконе или крыше. Они отличаются прочной защитой.

Внутренние усилители располагают поблизости от приемника. Их минус – потери, связанные с длиной кабеля.

Критерии выбора при покупке

Выбор усилителя сигнала для антенны телевизора зависит как от технических критериев самого устройства, так и от внешних факторов, например, места и условий установки. Однако на первом месте – всегда характеристики, влияющие на качество сигнала – то, ради чего обычно и приобретают дополнительные устройства.

Критерий #1 – рабочий диапазон частот

Диапазон частот связывает три устройства – непосредственно сам телевизионный приемник, антенну и усилитель. Сначала подбирают антенну. Здесь следует помнить, что широкодиапазонные проигрывают узконаправленным, то есть сигнал будет более слабым.

Антенный усилитель, работающий в диапазоне 470-862 МГц и обладающий коэффициентом усиления не менее 30 дБ. Если обеспечить дополнительную защиту от влаги, можно устанавливать вне помещения

Если зона приема находится невдалеке от ретранслятора, то можно приобрести и «всеволновку», обхватывающую более широкий диапазон. Однако сигнал с удаленной вышки лучше будет ловить устройство, рассчитанное на ограниченный частотный диапазон – например, МВ или ДМВ.

По частотной характеристике антенны выбирают и усилитель. Если он не будет соответствовать по диапазону, то и работать не будет.

Критерий #2 – коэффициент шума

Антенный усилитель должен корректировать отношение сигнал-шум в сторону увеличения. Однако каждое устройство в процессе передачи данных получает свои шумы – и чем сильнее сигнал, тем они более выражены.

При большом показателе шума на экранах телевизоров будет видна только интенсивная шумовая помеха, известная как «снег». Изображение пропадает полностью, звук также исчезает

Считается, что показатель шума не должен превышать 3 дБ – только так можно гарантировать хорошее качество передачи сигнала, но устройства последнего поколения имеют и боле низкие значения – меньше 2 дБ.

Критерий #3 – коэффициент усиления

Не стоит считать, что чем выше коэффициент усиления сигнала, тем качество передачи будет лучше. На самом деле избыточное усиление приводит к искажению сигнала, при котором возникает обратный эффект – клиппинг или перегрузка.

Параметр измеряется в дБ и имеет средние величины:

• дециметровые – 30-40 дБ;
• метровые – 10 дБ.

Таким образом, дециметровые могут охватывать и 22, и 60 каналов, а метровые – не более 12. Если усилитель повышает коэффициент на 15-20 дБ, это считается хорошим результатом.

Выбирая усилитель по коэффициенту, необходимо учитывать реальные условия и уровень приема. Обычно ориентируются на расстояние до вышки, то есть ретранслятора.

Усилитель обычно используют, если расстояние от ретранслятора до приемника – не менее 9 км. Если вышка находится в 150 км или далее, использовать даже мощное устройство бесполезно – это максимум, на который рассчитаны бытовые модели

Чтобы не попасть впросак, можно выбрать устройство с возможностью регулировки, дополнительной подстройки. Универсальных моделей много, при этом они рассчитаны на различное расстояние.

Если вышка находится в прямой видимости, усилитель не нужен.

Критерий #4 – активный или пассивный

Если рассматривать принцип действия прибора, то нужно учитывать деление на активные и пассивные. Пассивный работает в автономном режиме, а активному необходимо дополнительное питание от сети. Чаще всего устройство подключается через переходник – адаптер на 9 В или 12 В.

Чем ближе место установки активного устройства к телевизору, тем качественнее будет сигнал. Длинный кабель увеличивает риск появления помех, которые не ликвидировать регулировкой

Если устройство находится вне помещения, необходимо обеспечить защиту от влаги и осадков. Иногда реализуют следующий вариант: антенну с усилителем устанавливают снаружи, а адаптер оставляют внутри комнаты.

Но лучше руководствоваться инструкциями производителя, который обычно предупреждает о возникновении помех при неправильной установке.

Обзор популярных моделей

Некоторые усилителя востребованы благодаря простому устройству, невысокой стоимости и легкому монтажу. При необходимости приборы можно самостоятельно установить, заменить или отремонтировать.

Галерея изображений

Фото из

Приобретая устройства для наружного применения позаботьтесь об их герметичности. Подмечено, что внешние приборы приходится менять примерно раз в 2 года, несмотря на их защиту, поэтому, если есть возможность установить усилитель под крышей, воспользуйтесь ею.

Выводы и полезное видео по теме

Главное о популярных усилителях:

Обзор универсальных широкополосных устройств:

Если на экране телевизора изображение «снежит» или вовсе рассыпается на пиксели, рекомендуем улучшить качество приема сигнала с помощью усилителя домашней тв-антенны. Трудностей с самостоятельным подключением обычно не возникает, если точно следовать советам изготовителя и учитывать характеристики антенны и прибора.

усилитель телевизионного сигнала как способ улучшить качество трансляции :: SYL.ru

Жители городов даже в частном секторе не испытывают проблем с качеством изображения при просмотре телепередач. Горожане имеют возможность выбрать между кабельным, спутниковым и эфирным ТВ. Дачники не имеют такого богатого выбора и в большинстве случаев довольствуются приемом телевизионной трансляции в качестве, оставляющем желать лучшего.

Причиной рассыпания картинки на квадратики и зависания кадра при просмотре ТВ является низкий уровень телевизионного сигнала. Слабость сигнала может быть обусловлена рядом причин, таких как:

• Большое удаление от базовой телевизионной станции. Зона уверенного приема находится в радиусе 30 км.
• Рельеф местности. Даже при попадании в зону, достаточную для приема сильного сигнала, место установки может располагаться вблизи больших деревьев, высоких зданий или в низменности.
• Наличие помех. Проходящая рядом линия высоковольтных сетей или военный объект.

Повысить уровень приема, в дополнение к установленной пассивной антенне, помогут усилители телевизионного сигнала для дачи.

Для чего предназначен антенный усилитель?

Усилитель телевизионного сигнала – это устройство для увеличения мощности и возмещения потерь сигнала аналогового, эфирного и кабельного ТВ. Электронный усилитель может быть составляющей частью антенны, которая в этом варианте не только принимает, но и усиливает уровень сигнала.

В комплектации к каждому усилителю идет блок питания. Он может быть внешним или же встроенным в конструкцию прибора.

К одной и той же модели антенны можно подключить усилитель с разным коэффициентом усиления. Подбор оборудования осуществляется точно под индивидуальные особенности каждого дома.

Когда необходим телевизионный усилитель?

Применение усилителя телевизионного сигнала оправдано в том случае, если:

• телевышка находится дальше 10 км от места установки;
• помехи или рельеф местности ослабляют и зашумляют сигнал;
• если мощности сигнала от антенны из-за длины кабеля не хватает на разводку по дому или на второй телевизор.

В случае, если ваша дача находится в зоне слабых зашумленных волн, вам понадобится усилитель телевизионного сигнала. Как выбрать подходящий прибор и правильно его установить? Ответ на этот вопрос нужно знать перед покупкой.

Что учитывать при выборе?

Для правильного подбора параметров усилителя нужно определить:

• Расстояние до базовой станции.

Коэффициент необходимого усиления рассчитывается исходя из расстояния от ближайшей телестанции до места установки. С помощью сайта РТРС проверьте зону покрытия цифрового эфирного телевещания в вашем районе и точное расположение вышек. На «Яндекс» или «Гугл»-картах измерьте расстояние от дома до наиболее близкой к вам телевышки. Не стоит исходить из тех соображений, что, взяв самый мощный усилитель, вы решите проблему с качеством вещания. Сверхмощное оборудование способно самовозбуждаться и само по себе производить достаточно сильные шумы.

• Желаемый диапазон частот.

В зависимости от диапазона принимаемых частот среди усилителей выделяют многодиапазонные, работающие в нескольких диапазонах, широкополосные – только в своей полосе частот (КВ+УКВ) и диапазонные – усиливающие или КВ, или УКВ частоты.

Широкополосный усилитель телевизионного сигнала при установке на универсальную антенну будет принимать и увеличивать мощность всего доступного телевещания в своей полосе частот.

• Параметры самого усилителя

К ним относится коэффициент усиления сигнала и коэффициент шума, измеряющийся в децибелах, а также потребляемый ток и напряжение питания.

Монтаж и регулировка

Установив усилитель телевизионного сигнала на антенне или в непосредственной близости от нее, вы сведете к минимуму потери в кабеле. Монтаж прибора в помещении значительно уменьшает эффективность его работы. При этом нужно учитывать необходимость герметичной защиты прибора от атмосферных осадков.

Для питания используется высокочастотный коаксиальный кабель, имеющий минимальное затухание при прохождении сигнала.

Некоторые модели имеют встроенную защиту от электромагнитных помех. В случае, если вы приобрели усилитель без грозозащиты, желательно установить его отдельно, во избежание повреждения электронных компонентов оборудования.

Настройкой можно назвать выбор усилителя с нужным коэффициентом усиления. При необходимости незначительного увеличения или уменьшения мощности сигнала есть возможность изменить входное напряжение. В таком случае существует большая вероятность выхода из строя оборудования, поэтому регулировку нужно выполнять с максимальной осторожностью.

Лучшие телевизионные антенные усилители 2021 года

Что такое антенный усилитель ТВ?

Антенный усилитель — это небольшая пластиковая коробка, прикрепленная к столбу, поддерживающая телевизионную антенну, которая помогает лучше распределять сигнал на телевизоры в доме или здании. Благодаря лучшему приему ваш телевизор может отображать более качественное изображение и более четкий звук.Есть возможность передавать ТВ-сигнал на несколько телевизоров от одного усилителя.

Очень важно отметить, что они могут помочь в некоторых ситуациях, но в некоторых случаях они действительно могут нанести вред вашему приемнику. Если антенна имеет плохой прием, усилитель будет только способствовать распространению этого некачественного сигнала. Вы также должны знать, что избыточная мощность усилителя может создавать «шум», который может повлиять на телевизионный сигнал, поэтому вам следует изменять настройки устройства, пока не найдете правильную настройку.

Какие типы телевизионных антенных усилителей бывают?

Важно знать разницу между предусилителем и усилителем-распределителем. На мачте установлен предусилитель, который усиливает сигнал, поступающий непосредственно от антенны. Преимущество этого заключается в том, что сигнал усиливается в самой сильной точке, когда он отрывается от антенны. Усилитель-распределитель обычно устанавливается в помещении и используется при подаче сигнала на несколько телевизоров.Вот некоторые характеристики каждого типа усилителя:

Усилитель мачты

Требуется преобразовать блок питания с 220 вольт на 12 или 24 вольт. Увеличение мощности сигнала составляет от 30 до 40 децибел (дБ). Некоторые генерируют до 50 дБ. Есть модели, которые имеют до десятка выходных розеток. Усилитель устанавливается близко к источнику сигнала, чтобы избежать приема слабого сигнала.

Комнатные усилители

Генерирует увеличение сигнала на 16–24 дБ.Обычно используется для усиления слабого сигнала для определенного устройства. Обычно они используются одновременно с другими усилителями. Поэтому они рассматриваются после установки усилителя другого типа. Они дешевле, чем мачтовые усилители.

Критерии покупки телевизионных антенных усилителей

Конечно, поиск лучшего телевизионного антенного усилителя может оказаться непростой задачей, поскольку существует огромное количество подобных устройств с аналогичными характеристиками, но совершенно разными характеристиками, о которых вы, возможно, не подозреваете.Тем не менее, проведите небольшое исследование и прочтите наши советы. Именно поэтому мы создали это руководство в первую очередь: чтобы помочь пользователям найти наилучшее соответствие. Мы рекомендуем следующие критерии покупок, чтобы совершить выгодную покупку.

• Типы
• Прибыль
• Частота
• Выходы
• Соотношение мощности и качества

Типы

Как упоминалось выше, есть два основных типа усилителей: мачтовые и комнатные. Установите усилитель как можно ближе к антенне.Разместите комнатный усилитель рядом с телевизором.

Убедитесь, что между предусилителем и блоком питания не установлены какие-либо устройства. Они могут блокировать напряжение, которое подается по кабелю для питания усилителя, что приводит к снижению сигнала. Вы можете добиться лучшего и лучшего телевизионного приема с любым из двух типов.

Прибыль

Децибел (дБ) измеряет уровень усиления, создаваемый усилителями. Мачтовая антенна может обеспечивать усиление сигнала от 30 дБ до 40 дБ, хотя некоторые могут достигать до 50 дБ.Однако они подходят только для наземного телевидения. Частоты, необходимые для усиления спутникового сигнала, несовместимы.

Комнатные усилители генерируют усиление от 16 до 24 дБ. Задача достаточная, а иногда и непосильная. Вы также можете найти внутренние линейные усилители, которые увеличивают сигнал, уже усиленный большой установкой. Эти модели достигают 40 дБ и подходят для спутникового и прямого наземного телевидения (DTT).

Знаете ли вы, что усилитель — это схема, у которой коэффициент усиления по мощности больше единицы?

Частота

Телевизионная антенна или телевизионная антенна — это антенна, специально разработанная для приема телевизионных сигналов эфирного вещания.Частоты передачи от 47 до 250 МГц и от 470 до 960 МГц в разных странах. Обязательно ищите усилитель, который работает на нужной вам частоте. Вы можете обнаружить, что оба варианта соответствуют вашим потребностям.

Выходы

Самый простой фактор — это знать, сколько выходов вам нужно. Все, что вам нужно сделать, это найти входы на телевизорах, к которым вы хотите подключиться, и приобрести устройство с таким же количеством выходов. Возможно, вы заплатите больше, чем необходимо для устройства, если количество портов слишком велико.Также возможно, что качество конечного сигнала, которое вы получите, будет ниже.

Важно отрегулировать количество выходов в соответствии с вашими требованиями. Если у вас два телевизора, не стоит покупать усилитель с более чем двумя-тремя выходами. Мы рекомендуем это только в том случае, если продукт предлагает больше функций. Сэкономив на продукте с нужным количеством портов вывода, вы сможете вложить эти деньги в предмет, который имеет более высокое качество в других аспектах.

Соотношение мощности и качества

Не стоит ожидать, что усилитель улучшит качество сигнала.Усилители телевизионных антенн усиливают сигнал, придавая ему большую силу, но не улучшая его качество. Это означает, что если качество плохое, усилитель сделает сигнал низкого качества более заметным. Усилитель телевизионной антенны не решит ваших проблем с качеством приема, а может даже усугубить их.

ТВ-антенные усилители и усилители сигнала работают. Они могут помочь преодолеть потери сигнала из-за сопротивления кабеля и из-за разделения сигналов на несколько телевизоров. Однако они не могут чудесным образом преобразовать плохой или слабый телевизионный сигнал в хороший и надежный сигнал.При правильном использовании они могут исправить ваши проблемы с сигналом.

Ссылки по теме и источники

Часто задаваемые вопросы

Для чего используются усилители телевизионных антенн?

Обычно антенна находится на значительном расстоянии от телевизора. Это может легко вызвать помехи и ослабить сигнал. Усилитель используется для устранения разрыва между ними без использования кабеля. Он усиливает сигнал и позволяет телевизорам транслировать более четко.

Усилитель распределяет сигнал на несколько телевизоров. Неважно, слабее ли сигнал на одном устройстве по сравнению с другим. Задача усилителя — распределить сигнал между всеми наборами.

Где лучше всего установить усилитель ТВ антенны?

Лучше всего разместить вашу антенну на высоте тридцати футов над уровнем земли, чтобы обеспечить наиболее четкое соединение с вышкой по воздуху. Для тех, кто ищет такую ​​высоту, обычно можно начать с наружных антенн.Вам понадобится усиленная антенна, если вы находитесь в тридцати или более милях от местной радиовещательной вышки.

Что касается комнатных усилителей, размещайте их в непосредственной близости от телевизора. Следует подчеркнуть, что эти устройства не улучшают качество сигнала, они просто улучшают распространение сигнала. Усилитель не решит проблему низкого качества сигнала, но может решить проблему слабого сигнала.

Как устанавливается усилитель ТВ антенны?

В большинстве случаев установить антенный усилитель для ТВ несложно.У него будет собственный набор инструкций, которым будет легко следовать. Вам не нужно быть разнорабочим или электриком; все, что вам нужно, это некоторые базовые инструменты, такие как отвертка, чтобы закрепить кабель во входных и выходных разъемах.

Установить усилитель сигнала телевизионной антенны в линию; то есть кабель должен подключаться ко входу и выходу усилителя. Корпус усилителя помещается на антенную мачту и прикрепляется к антенной мачте с помощью входящего в комплект U-образного болта. Некоторые внутренние усилители позволяют повесить их на стену, в то время как другие подключаются непосредственно к электрическому току.

Нужно ли вызывать техника для решения проблемы с сигналом?

Большинство антенных усилителей поставляется с подробным набором инструкций, объясняющих, как установить устройство. Однако имейте в виду, что наружные антенны требуют, чтобы вы ступали на крышу, поэтому держите лестницу поблизости. Чтобы исключить риск получения серьезной травмы, обратитесь за помощью к профессионалу, если вас пугает мысль о том, чтобы забраться на крышу.

Специализированные телевизионные техники используют измеритель поля для проверки точного количества сигнала и его качества.Они могут откалибровать ваш телевизор и вашу антенну, чтобы улучшить качество принимаемого вами сигнала.

Какие самые известные марки телевизионных антенных усилителей?

ANTOP Smartpass Amplifier — широко известный бренд антенных усилителей. Хотя в нем нет каких-либо дополнительных функций, подавляющее большинство людей используют их, и в целом они представляют собой отличное соотношение цены и качества.

ANTOP Smartpass Amplifier разработан в США и поставляется со скромной годовой гарантией, что вполне приемлемо, учитывая его очень низкую цену.В целом, если вам нужен лучший телевизионный антенный усилитель с питанием через порт USB за небольшие деньги, эта компания — хороший вариант.

Другие категории в области технологий

обзоров 6 лучших телевизионных антенных усилителей, доступных в 2021 году

Вполне возможно, что вы решили отказаться от кабельного телевидения и вернуться к эфирному вещанию. Проблема в том, что если ваш сигнал слабый, вам нужно будет осмотреться и найти лучший телевизионный антенный усилитель.

Имеет одну работу. Он превращает слабый ТВ-сигнал в хороший, которым можно пользоваться. Есть много усилителей для антенн. Некоторые из них имеют очень похожие характеристики. Но их уровни производительности часто сильно различаются по мощности и, следовательно, по качеству.

Важно, чтобы вы получали то, что вам нужно. Итак, давайте рассмотрим некоторые из лучших, доступных в настоящее время, и найдем идеальный телевизионный антенный усилитель для ваших нужд…

6 лучших телевизионных антенных усилителей Обзоры
