Подключение проходного выключателя шнайдер: КАК ПОДКЛЮЧИТЬ ПРОХОДНОЙ ОДНОКЛАВИШНЫЙ ВЫКЛЮЧАТЕЛЬ SCHNEIDER ELECTRIC СЕРИИ UNICA

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода вместо фазного.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

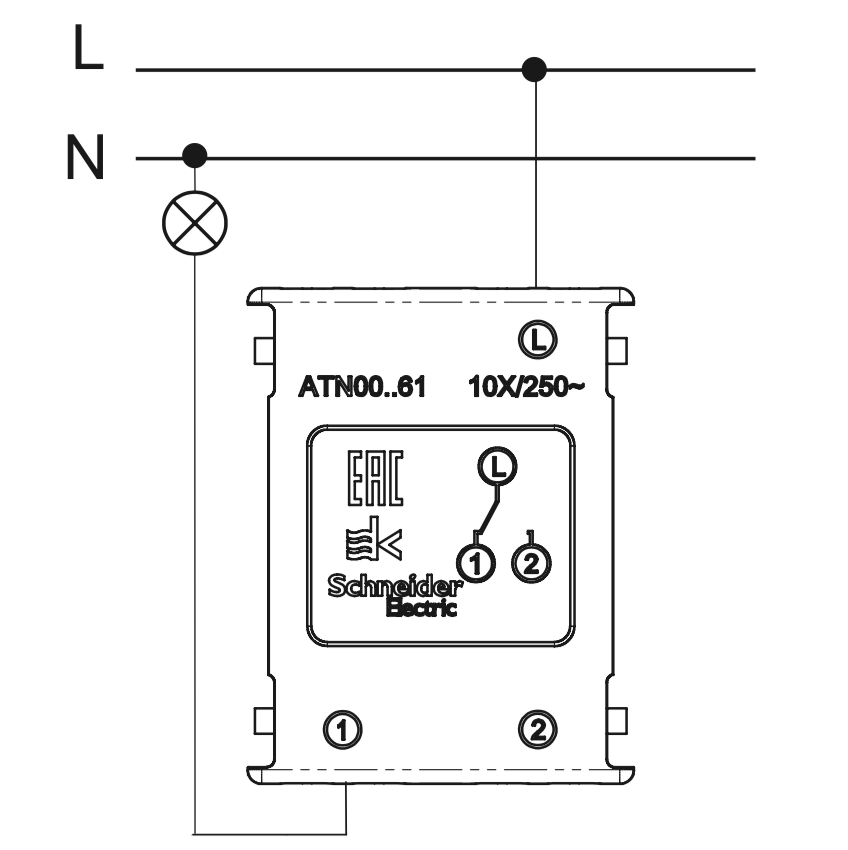

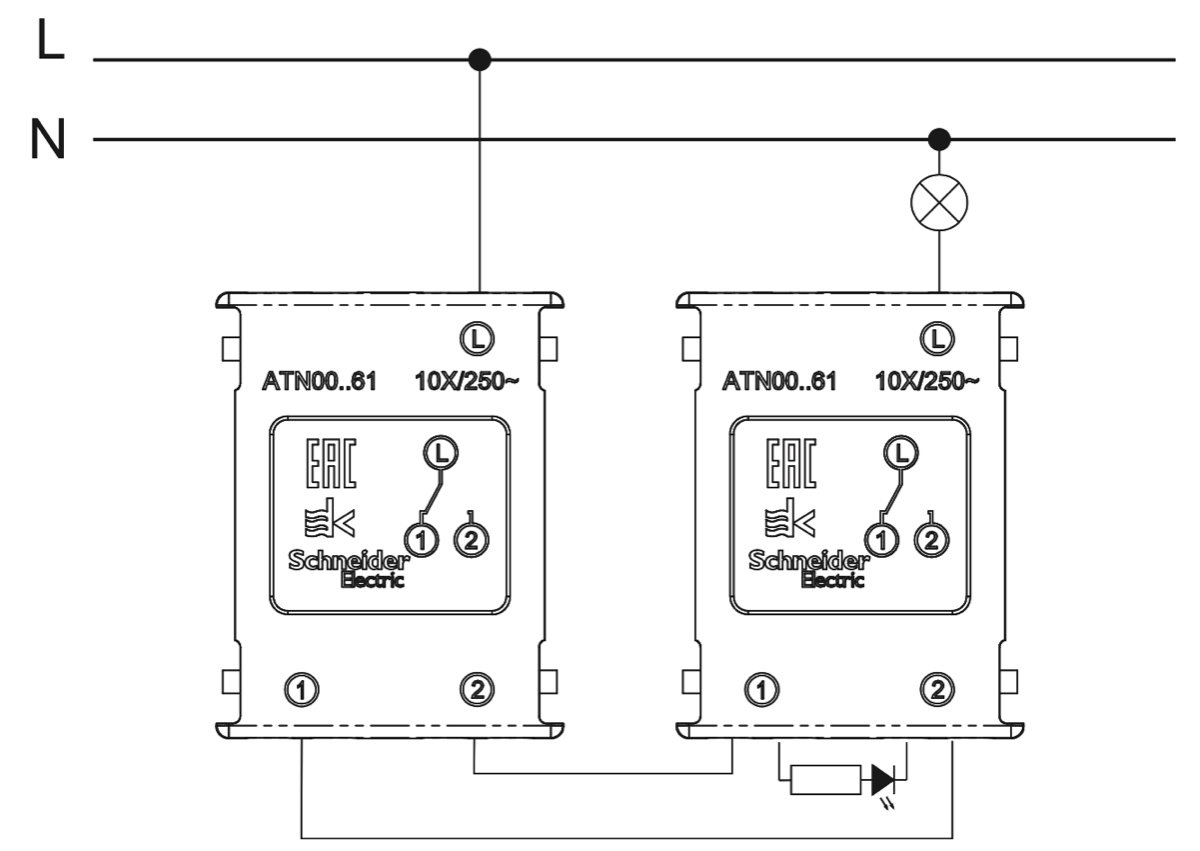

Подключение Schneider Electric: схема подключения выключателя проходного одноклавишного

Для более комфортного пользования осветительными приборами их нередко подключают к нескольким пунктам управления. Это позволяет включать и выключать свет в помещении из разных точек, что удобно, например при прохождении длинного коридора, на входе в который можно включить освещение, на выходе – выключить. Для решения такой задачи хорошо подходят переходные и перекрестные переключатели Schneider Electric.

Почему выгодно использовать автоматику от Schneider Electric

При монтаже освещения в квартире, частном доме или служебном помещении чрезвычайно важно использовать качественное и проверенное электрооборудование от известных производителей. Автоматика от Schneider Electric отличается простотой использования, надежностью, функциональностью, утонченным стилем и безопасностью. Изящный и одновременно простой дизайн выключателей этого бренда хорошо сочетается с любым интерьером. Продукция Schneider Electric создается из высококачественных материалов на современном оборудовании с использованием новых технологий. В покрытии этих изделий применяются фотоингибиторы, благодаря чему устройства сохраняют первоначальный внешний вид, даже пребывая в течение длительного времени под воздействием ультрафиолета. Одно из главных конкурентных преимуществ Schneider Electric состоит в том, что компании путем грамотного маркетинга удалось минимизировать затраты на выпуск и реализацию продукции, что делает ее доступной даже для самых экономных покупателей.

Как сделать управление освещением более удобным

Управление освещением в жилых, офисных и других помещениях может быть организовано с использованием обычных, проходных и перекрестных выключателей. Обычные – всем известные выключатели, с помощью которых включается и выключается свет в комнате из одной точки. Это самый простой способ управления осветительными приборами, основанный на соединении и разрыве электрической цепи при нажатиях на клавишу устройства. Несколько сложнее устроены проходные и перекрестные выключатели. Будет правильнее называть эти приборы переключателями, т. к. они не просто соединяют и разрывают электрическую цепь, но переключают потребители тока с одной линии на другую. Проходные переключатели позволяют регулировать освещение с двух точек. Дополнив цепь одним или несколькими перекрестными моделями, можно обеспечить возможность управления осветительными приборами в помещении с трех и более точек.

Проходные переключатели Schneider

Одноклавишный проходной переключатель внешне мало отличается от обычного выключателя, но в отличие от последнего имеет не 2, а 3 клеммы для подключения проводов. Для выполнения присоединений в схемах с такими устройствами обычно используется трехжильный кабель ВВГ 3 х 1,5, если внутренняя проводка медная, или АВВГ 3 х 2,5, если – алюминиевая. В некоторых случаях бывает удобнее использовать двухклавишные проходные переключатели, которые представляют собой два одноклавишных устройства, объединенных в одном корпусе. У этих выключателей 6 клемм для подключения проводов, поэтому коммутирование выполняется двумя трехжильными кабелями.

Как выполняется подключение проходных переключателей

В конструкции проходных выключателей Schneider Electric предусмотрены два неподвижных контакта и один подвижный, который коммутирует подключенный к нему проводник с одним из контактов. Такие устройства всегда работают в паре. Замыкание цепи происходит в том случае, когда два последовательно соединенных контакта обоих выключателей находятся в замкнутом состоянии. Для того чтобы выключить свет, достаточно изменить положение клавиши одного из выключателей. Когда контакты окажутся в разных положениях, цепь будет разорвана. Включить свет в следующий раз можно будет также любым переключателем. Такой способ управления освещением часто используется в служебных помещениях, но может быть удобным и для жилой комнаты, например для спальни, когда не нужно подниматься с постели, чтобы выключить свет, включенный при входе.

Перекрестные переключатели Schneider Electric

Схема с двумя проходными выключателями эффективна, но не всегда целесообразна с точки зрения экономии. Для ее реализации приходится прокладывать дополнительный двужильный провод, а если устройства размещаются в длинном коридоре, такое решение может быть достаточно затратным. Разумной альтернативой такому варианту подключения может быть схема с перекрестным (или реверсивным) переключателем Schneider Electric. С помощью этого устройства можно включать освещение с трех или более точек. Для работы такой схемы, помимо перекрестного, требуются два проходных выключателя. Реверсивный переключатель имеет четыре контакта – по два входных и выходных: на схеме, изображенной на корпусе устройства, входные нарисованы стрелками внутрь, выходные – наружу. Подвижные контакты, которые коммутируют линии между проходными выключателями, связаны между собой.

Где используется схема

Установив перекрестный выключатель в требуемой точке, например возле входной двери, можно управлять освещением из этого дополнительного пункта. По мере необходимости количество таких устройств можно увеличивать, добавляя тем самым точки, из которых пользователь сможет включать и выключать освещение. Схема с перекрестным переключателем хорошо подходит:

• для длинных коридоров, в которых есть входы в отдельные комнаты;
• маршевых пролетов между этажами;
• детских спальных комнат. Ребенок сможет выключать свет, не вставая с кровати;
• частных домов, когда есть необходимость модернизировать уличное освещение.

Другие способы подключения

Существует также простая экономная схема подключения проходных переключателей, когда непосредственно между двумя устройствами нет соединительных проводов. Каждый выключатель запитан из отдельной распределительной коробки. Количество осветительных приборов может быть любым. Использовать такой способ присоединения бывает выгодно, если в конце коридора или, например на маршевых пролетах установлены распределительные коробки (как обычно и бывает). Этот вариант уместен также, когда уже смонтировано обычное освещение, но возникла необходимость переоборудовать его для управления из двух точек. В этом случае для внесения изменений в схему не потребуется демонтаж проводки между светильниками. Достаточно фазный провод от ближайшей лампочки протянуть до одного проходного выключателя, а нулевой провод от последней лампы соединить с другим выключателем. Неподвижные контакты соединяют с фазой и нейтралью, взятыми из распредкоробок. Последовательность может быть любой, главное – одним проводом от лампочек не соединить клеммы подвижных контактов.

Как правильно выполнить монтаж выключателей Schneider Electric

Монтаж в стене электрической точки, например обычного, проходного или перекрестного выключателя, может показаться менее значимой процедурой, чем подключение оборудования. Однако от того, насколько правильно будет установлен переключатель, зависят не только удобство, но и безопасность его дальнейшего использования.

Установочная коробка. Перед монтажом собственно переключателей в стене размещают установочные коробки. Приступая к выполнению этих работ, следует убедиться, что вся электропроводка на обслуживаемом участке обесточена. Подготовка посадочного места и монтаж коробки осуществляются с помощью специальных инструментов – дрели или шуруповерта, коронки для сверления отверстия, крестовой и плоской отверток, монтажного и электротехнического ножей. Для удобства выполнения работ кабель в гофре должен быть с запасом длины.

Переключатель. Выключатели Schneider Electric устанавливают в монтажные коробки одним из способов: креплением винтами с помощью суппорта (монтажной пластины) изделия или с помощью крепежных лап. Второй вариант может использоваться как дополнительное крепление. Перед установкой переключателей зачищают жилы кабелей и делают разводку внутри коробок. С выключателя снимают клавишу и вынимают специальный адаптер с внутренней стороны детали (для серии Sedna). Зажимая кнопки быстрозажимных контактов пальцами, заводят жилы кабеля. Включатель заводят в монтажную коробку и фиксируют изделие.

Где заказать услугу подключения перекрестных и проходных выключателей

Обратившись в интернет-магазин Vivaset, вы можете заказать монтаж и подключение автоматики Schneider Electric, в том числе проходных и перекрестных переключателей. У нас можно заказать доставку товара по Москве или в любой регион России. Покупая электротовары в Vivaset, вы получаете множество преимуществ, включая возможность выбрать требуемое изделие из широкого ассортимента предлагаемой продукции от ведущих мировых производителей, а также индивидуальный подход к каждому клиенту. Мы поможем вам выбрать подходящий вид оборудования и ответим на любые вопросы, связанные с его эксплуатацией. Чтобы воспользоваться бесплатной консультацией менеджеров компании, свяжитесь с нами в онлайн-чате, по телефону +7 (495)-1-504-504 или через e-mail [email protected].

Как подключить двухклавишный выключатель schneider electric

Двухклавишный выключатель является очень важным элементом для регулировки степени освещения квартиры или частного дома. Лампочки могут располагаться группами или по одной, свет на них может подаваться отдельной клавишей.

Очень часто во время ремонта при проведении новой проводки возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности – читайте далее!

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

1. Двух клавиш (двигающиеся вверх-вниз части).
2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Добрый вечер!
Купили двойные проходные MGU5.213.18ZD от Шнайдер (MGU5.213.18ZD двухклавишный переключатель (сх.6+6)). И столкнулись с проблемой подключения.

По схемам из сети например на Легранд он не подключается.

Я так понимаю дело в перемычке, что она не просто так тут:

Поделитесь схемой подключения именно Шнайдеровских проходных.

И с перемычкой не работает и без неё как надо.

Получается так как будто не проходные, а обычные.

Вот и прошу помощи с тем какой провод куда. Схема из сети под легранд не работает.

Питающую фазу подайте на любой из красных контактов. Две белых контакта слева (смотрим на данное фото)- это фазы, идущие соответственно на 1-ю группу таких же контактов на другом проходном. Два белых контакта справа- это вторая группа, идущие на эти же самые контакты на другом проходном.
На этом дальнем проходном переключателе- перемычку удалите. и с красных контактов провода подайте на лампы соответствующих групп света, и с ламп синие жилы должны соединится с нулевым проводом.

stanislav91 написал:
По схемам из сети например на Легранд он не подключается.

накидайте просто линейную схему того что хотите получить и попробую варианты схем предложить.

Юрий, спасибо. Завтра попробую.

Мегавольт, просто два двойных проходных выключателя в разных концах комнаты. И на люстре две лампочки.

Юрий-Электр написал:
Питающую фазу подайте на любой из красных контактов. Две белых контакта слева (смотрим на данное фото)- это фазы, идущие соответственно на 1-ю группу таких же контактов на другом проходном. Два белых контакта справа- это вторая группа, идущие на эти же самые контакты на другом проходном.
На этом дальнем проходном переключателе- перемычку удалите. и с красных контактов провода подайте на лампы соответствующих групп света, и с ламп синие жилы должны соединится с нулевым проводом.

схематично это выглядит так:

stanislav91 , попробуйте собрать схему на столе, через батарейку
и мини лампочки, а перемычка у Вас скорее питание и тогда данный девайс
должен стоять первым в цепи.

stanislav91 написал:
По схемам из сети например на Легранд он не подключается.

Ориентироваться по фото типа при подключении других выключателей не стоит. У разных фирм, и даже разных моделей одной фирмы, конструкция может сильно отличаться и соответственно распиновка подключения тоже отличается. Тут правильнее рисовать схему и «адаптировать» её к конкретному выключателю в соответствии с обозначениями на его корпусе.
2х клавишный проходной по сути 2 проходных в одном корпусе. И если рассматривать разные клавиши как разные выключатели то становиться немного проще. два 2х клавишника это просто две параллельных схемы простых проходных. Ну кому то по схемам легче работать, а кому то нагляднее с визуализацией.

2 вида выключателей, используемых для включения света из нескольких мест. Практика подключения перекрестного двухклавишного выключателя. ТОП 5 ошибок монтажа. ТОП 5 производителей и ТОП 5 вопросов читателей.

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартире

Пройдите тест на знание систем включения света из нескольких мест.

1. Из скольких мест можно включать свет?

б)из любого количества при использовании переключателей разной конструкции

1. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

1. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

1. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

• б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
• а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
• остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Работа схемы с 3 видами вык-лей – обычным, проходным и перекрёстным

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта. Их замыкание и размыкание включает и выключает светильник. Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный. К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

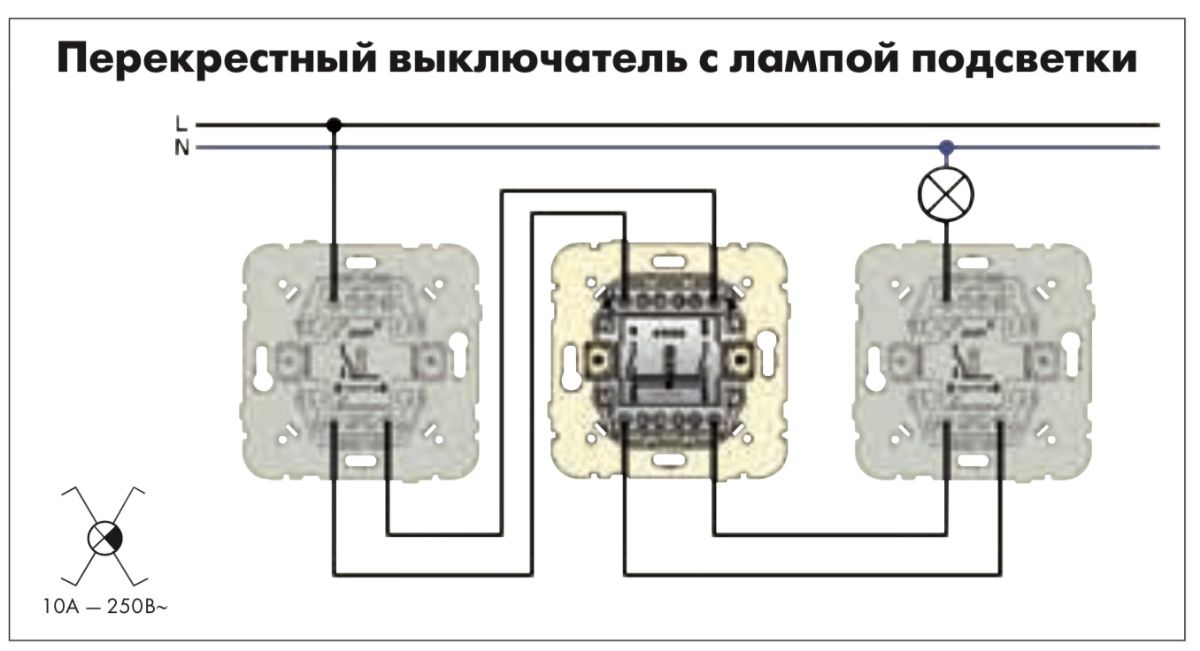

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

• приходит два провода вместо одного;
• внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
• оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Переделка 2-х клавишного обычного выключателя в проходной

Как подключить перек-ый перек-ль – 2 способа прокладки проводов

После составления схемы её необходимо смонтировать и подключить.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

К проходным переключателям подводится 3 провода, а к перекрёстным — 4. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС. К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Подключение 2-х видов вык-лей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Подключение переключателя с двумя контактами одноклавишного

На этом подключение проходного переключателя.

Подключение проходного переключателя

Важно! Высокое напряжение опасно для жизни. Поэтому все работы необходимо производить при отключенном вводном автомате.

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

• даже при выключенном свете на всех приборах присутствует высокое напряжение;
• при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

• К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
• Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
• Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
• Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
• Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

• Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
• Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
• Какие лампы можно подключать к переключателям? Любые домашние светильники, бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
• Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
• На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Топ 5 производителей

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

• Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
• Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
• Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
• Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
• Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Информация! Аппаратура производства любой фирмы устанавливается и подключается похожим образом.

схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Очень часто приходится включать и выключать освещение из нескольких точек. Например, в длинных коридорах, на лестницах, подвальных помещениях. Обеспечить независимое включение и выключение осветительных приборов из 2-х удалённых точек можно используя 2 проходных выключателя, а в комбинации с перекрёстным выключателем управлять освещением можно из 3-х и более точек. Главное правильная схема подключения.

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

• высокая стоимость;
• выключатели этих типов быстро выходят из строя;
• хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
• выключатели с датчиками движения могут реагировать на движение животных, птиц.

Вам может пригодиться инструкция, в которой описана технология подключения одноклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html.

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

• у обычного одноклавишного 2 контакта;
• у проходного -3;
• у перекрёстного — 4.

Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)

У одноклавишного проходного выключателя 3 контакта

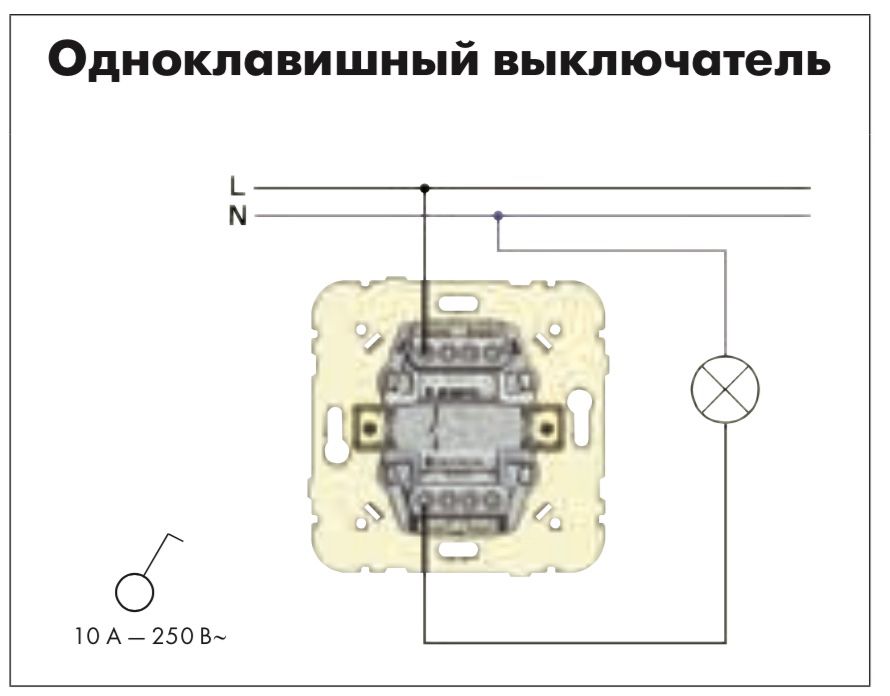

У обычного одноклавишного выключателя 2 контакта

У одноклавишного перекрестного выключателя 4 контакта

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Обратите внимание на статью с инструкцией по подключению трёхклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-trehklavishnyiy-vyiklyuchatel.html.

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
3. Установить переключатели на своё постоянное место.
4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

   Подключение проводов

5. Убедиться, что освещением можно независимо управлять из 2-х точек.
6. Отключить цепь от питающей сети.
7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

   Подключение в разрыв двухжильного кабеля

8. Подключить цепь к питающей сети.
9. Убедиться, что освещением можно независимо управлять из 3-х точек.

Как узнать, выключены ли светильники, если внезапно отключилось электропитание?

При монтаже желательно установить все переключатели так, чтобы в выключенном состоянии их клавиши находились в одинаковых положениях, например «вверх».

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

Хотите, чтобы свет включался по хлопку? Тогда читайте нашу статью, где описана технология подключения такой системы: https://aqua-rmnt.com/ehlektrosnabzhenie/vyiklyuchatel-sveta-po-hlopku.html.

Видео: как подключить проходной выключатель

Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.

Видео: как подключить перекрёстный выключатель

Обратите внимание: в видеоролике перекрёстный выключатель называют «промежуточный».

Продуманная и грамотно выполненная схема управления освещением с использованием проходных и перекрёстных выключателей сделает условия жизни в доме комфортнее, избавит от многих проблем. Экономить на качестве не стоит, но описанная схема управления освещением из нескольких независимых точек обойдётся намного дешевле, чем с использованием хлопковых выключателей или выключателей с датчиками движения. При этом она надёжнее и долговечнее.

КЛЕММНИК ВИНТОВОЙ ПРОХОДНОЙ, СЕЧЕНИЕМ ПРОВОДА 6ММ2, 2 ТОЧКИ ПОДКЛЮЧЕНИЯ, С Schneider Electric NSYTRV62

Линейка — Интерфейсы, клеммн. колодки, наконечники, Сублинейка — Клеммные колодки, наконечники Linergy проходной клеммный блок, 6мм2 41A 1-уровневый 1×1 винтовой, серый. диапазон: Linergy — тип устройства или его аксессуаров: клеммная коробка — краткое название устройства: TRV — категория — аксессуар/отдельная деталь: аксессуары присоединений — тип клеммного блока: проходное соединение — исполнение выключателя: защелкивающийся — номинальн. сечение: 6 мм² — длина: 47.7 мм — количество в одном комплекте: комплект из 50 шт. Преимущества: . применения: . Преимущества: . применения: . Преимущества: . применения: . Преимущества: Шкаф Spacial SFP и система Prisma Plus объединены в единое целое для использования в промышленных целях: Высокая стойкость к воздействиям неблагоприятной окружающей среды и большим нагрузкам:, Шкафы Spacial SF имеют степень защиты IP55 и обладают высокой стойкостью внешнему механическому воздействию IK10, сделаны из стали толщиной 1,8 мм. Покрытие – текстурированная эпоксидно-полиэфирная краска, цвет RAL 7035. Соответствие стандартам:, Система Prisma Plus в шкафу Spacial SF обеспечивает установку распределительных щитов, прошедших типовые испытания, в соответствии со стандартом МЭК 61 439-2, Системы смешивания питания и управления. применения: — Различные сферы промышленности, инфраструктуры, Распределительные щиты, используемые в неблагоприятных условиях или производственных средах, Системы смешивания питания и пульты управления. Преимущества: . применения: . Преимущества: Клеммные колодки и шинки Linergy обеспечивают быстрое и надёжное соединение, соответствующее электроустановкам высокого уровня качества. Все клеммные колодки и шинки Linergy имеют продолжительный срок службы, обеспечиваемый использованием термостойких материалов, надёжными соединениями и высокой вибростойкостью. • Различные возможности соединения (винтовые, пружинные, втычные контакты). • Соответствие международным стандартам. • Штыревые перемычки (для всех серий Linergy TR). • Втычное соединение выполняется на 50 % быстрее, чем винтовое соединение. применения: Предназначены для применения в функциональных и универсальных распределительных щитах, в которых используются: . • Ячейки Prisma P, PH на токи до 4000A. • Ячейки Spacial SFP на токи до 4000A. • Напольные и настенные шкафы Prisma G на токи до 630A. • Шкафы Prisma Pack на токи до 160A. • Шкафы Pragma на токи до 160A. • Шкафы MiniPragma на токи до 90A. • Шкафы Kaedra на токи до 160A. • Шкафы Spacial SF, SM…. * При использовании в ячейках Prisma или Spacial SFP можно применять протестированные решения, соответствующие требованиям МЭК 61439-1 и 2.

Control Engineering | Создание безопасной среды Ethernet от Schneider Electric’s Automation Business

Создание безопасной среды Ethernet

Франк Прендергаст
Менеджер, Служба сетевой сертификации
Schneider Electric’s Automation Business
North Andover, MA

Тенденция к использованию Ethernet в качестве единственной коммуникационной сети для бизнеса и промышленности вызвала озабоченность по поводу безопасности. В то время как проприетарные сети для автоматизации зданий или предприятий имеют серьезные недостатки с точки зрения ограничения потока информации и более высокой стоимости, их отделение от других систем обеспечивает определенную защиту от несанкционированного доступа. Так как же воспользоваться преимуществами подключения к сети Ethernet в безопасной среде?

Комплексный план безопасности должен защищать от несанкционированного доступа как из внутренних, так и из внешних источников. Методы безопасности могут варьироваться от технологий, основанных на самой инфраструктуре, таких как физические пути подключения и виртуальные локальные сети (VLAN), до аппаратных и программных устройств, таких как межсетевые экраны и серверы управления безопасностью.

Логическая и физическая безопасность

Самая безопасная сеть, конечно, не имеет соединений с другими системами.Но это сводит на нет главное преимущество Ethernet — простоту подключения к другим сетям Ethernet или Интернету для обмена информацией.

Одной из наиболее часто игнорируемых мер безопасности является физическая защита выключателей и коммутационных шкафов. Такая простая вещь, как помещение устройств в запираемый шкаф или кладовку и ограничение доступа для уполномоченных лиц, может предотвратить вмешательство или случайное отключение связи устройства. Помимо физического предотвращения несанкционированного доступа, также имеет смысл защищать резервную копию конфигураций коммутатора с помощью TFTP (Trivial File Transfer Protocol), функции, обнаруженной во многих коммутаторах, каждый раз при внесении изменений.Это не только мера безопасности, но и метод восстановления, если устройство выйдет из строя и потребует замены.

Еще один способ простой защиты инфраструктурных устройств, таких как коммутаторы, — это защита паролем. По умолчанию доступ к большинству коммутаторов можно получить с помощью последовательного консольного соединения DB9. Этот интерфейс управления используется для назначения IP-адреса для удаленного управления Telnet на основе TCP / IP.

Пароли по умолчанию для переключателей могут быть стандартизированы для всей линейки продуктов производителя и опубликованы в документации по продукту и в Интернете.Многие пользователи, включая ИТ-организации, не могут изменить пароли и разрешения по умолчанию. Если неавторизованный пользователь достигает незащищенного коммутатора, он или она будет полностью управлять коммутатором с возможностью изменять конфигурации или отключать порты. Поэтому важно, чтобы физическая безопасность и защита паролем были частью любой программы безопасности даже без подключения Ethernet к корпоративной локальной сети или Интернету.

ПРОЗРАЧНЫЙ ГОТОВ

ПРОЗРАЧНЫЕ ГОТОВЫЕ устройства с подключением к Интернету от Schneider Electric, такие как CONNEXIUMy, чтобы предоставлять услуги только авторизованным пользователям.

Инструменты программирования ПЛК, такие как CONCEPTy от Schneider Electric. Эти ключи следует удалить и передать уполномоченному персоналу.

В частности, в больших средах документирование изменений кода, изменений устройств и инфраструктуры, а также идентификация кабелей является ключом к поддержанию безопасности устройств и программ, которые могут обслуживаться нечасто.

Безопасность маршрутизации и коммутации

По мере того, как сеть Ethernet для автоматизации зданий и предприятий становится все более сложной, функции, которые раньше были доступны только в устройствах корпоративного класса, находят свое применение в повседневном использовании на уровне рабочих групп. В некоторых коммутаторах и маршрутизаторах функции контроля доступа могут быть настроены таким образом, чтобы разрешить только определенным рабочим станциям доступ к устройству или переход к целевому устройству. Эти функции включают реализацию «виртуальной локальной сети», защиту порта, реализацию пароля и фильтрацию списка управления доступом на поддерживаемых коммутаторах и маршрутизаторах.

Эти специальные функции могут быть недоступны для продуктов или моделей некоторых производителей, поэтому важно проверить возможности каждого поставщика, прежде чем указывать или покупать конкретный продукт.Для настройки и администрирования этих функций также могут потребоваться специальные навыки.

Физическая безопасность
Физическая безопасность имеет решающее значение для безопасной операционной среды. Коммутаторы и маршрутизаторы должны удерживаться на месте надежным и прочным образом, предпочтительно в стойке или корпусе в безопасном месте. Сетевое оборудование обычно оборудовано для восстановления заводских настроек по умолчанию, если пароль будет забыт. По этой причине все порты, включая консольные и вспомогательные порты, должны быть защищены замком или размещены в запираемом корпусе для предотвращения несанкционированного доступа.

Безопасность на основе портов
Безопасность портов на коммутаторе может предотвратить несанкционированное подключение устройств, таких как рабочие станции или принтеры, неавторизованными пользователями. Подобные устройства могут нарушить работу сети из-за чрезмерного трафика и, возможно, ошибок. Административное отключение неиспользуемых портов предотвратит попадание трафика в сеть, если подключено неавторизованное устройство.

Кроме того, на коммутаторе может использоваться управление аппаратным адресом (MAC-адресом) на основе порта, чтобы запретить доступ неавторизованному устройству.Услуга не будет предоставлена, если обнаружен ненастроенный MAC-адрес. Это также можно использовать в качестве меры предосторожности против подключения к порту большего, чем выделенное количество рабочих станций или устройств. Если устройство заменяется устройством с другим MAC-адресом, администратор сети должен соответствующим образом переназначить порт.

также можно использовать на поддерживаемых коммутаторах и маршрутизаторах, чтобы разрешить или запретить пользователям получать доступ к определенным сетевым устройствам или определенным ресурсам на сетевых устройствах.Это обычно известно как фильтрация пакетов и услуг и применяется к определенным интерфейсам. Однако использование списков доступа связывает ресурсы процессора и требует локального администрирования на каждом интерфейсе каждого устройства маршрутизации. В результате списки доступа не всегда являются наиболее оптимальным способом защиты ресурсов. Правильная настройка профессионалом имеет решающее значение при использовании этих фильтрующих устройств, поскольку неправильная настройка может вывести сеть из строя.

Списки контроля доступа
Пример реализации списка контроля доступа — разрешить программисту программировать устройство, но ограничить доступ программиста к устройству из веб-браузера. Для этого используется список контроля доступа. Список позволит программисту получить доступ к устройству через свою рабочую станцию, но не позволит порту назначения быть портом 80, портом, который веб-браузер будет использовать для подключения к любому хосту http.

Виртуальные локальные сети

— это группа портов Ethernet на коммутаторе, совместимом с IEEE 802.1Q, или группа коммутаторов. VLAN может использоваться для изоляции пакетного и широковещательного трафика в сети автоматизации производства, например, от ИТ-сети.Подобные меры обычно зарезервированы для изоляции постороннего трафика, такого как широковещательные передачи, которые могут мешать управляющей связи, но также могут быть реализованы в качестве инструментов безопасности.

можно разделить на VLAN, которые могут сделать устройства в отдельных VLAN недоступными. Обратной стороной коммутации виртуальных локальных сетей на основе портов в качестве стратегии безопасности является управление, поскольку порт может принадлежать нескольким виртуальным локальным сетям, распространяющимся на несколько коммутаторов.

Многоуровневые виртуальные локальные сети может быть сложно администрировать.Чтобы несколько VLAN охватывали несколько коммутаторов, может также потребоваться отключить протокол Spanning Tree Protocol, STP. Например, если на каждом из двух коммутаторов существует два VLAN, каждая VLAN требует подключения к соответствующей VLAN на другом коммутаторе, что требует наличия двух каналов между каждым коммутатором. STP запрещает множественные ссылки между устройствами, чтобы предотвратить образование петель.

VLAN также могут использоваться для сегментации широковещательных доменов в сети. Поскольку VLAN представляют собой логически сегментированные локальные сети, физические области не ограничивают их.Использование VLANS восстанавливает полосу пропускания сети за счет разделения широковещательных доменов и сегментации одной сети устройств от другой в пределах одного коммутатора.

Сегментация VLAN выполняется путем назначения портов устройства отдельным принадлежностям VLAN. Например, порты 1 и 2 могут быть назначены VLAN1. Порты 3 и 4 могут быть назначены VLAN2. Порты 1 и 2 не будут видеть широковещательные сообщения или трафик от портов 3 и 4, и наоборот. Это разделение выполняется на уровне OSI 2. Если третья VLAN была создана с использованием портов 1, 2, 3, 4 и 5, то устройство на порту 5 будет видеть весь широковещательный трафик с портов 1, 2, 3 и 4.

Примером этого типа реализации является случай, когда администратор сети хочет отделить трафик офисных компьютеров от устройств PLC или SCADA. Поскольку эти устройства обычно не могут обмениваться данными друг с другом, разделение их с помощью VLAN позволит двум сетям сосуществовать на одном коммутаторе.

Могут быть реализованы другие конфигурации, чтобы сохранить полосу пропускания для автоматизации или других устройств управления. Эти настройки включают, следует ли пропускать или блокировать многоадресные рассылки и широковещательные рассылки с ограничением скорости.Другие технологии, такие как качество обслуживания (QoS), IEEE 802. 3p, могут назначать приоритеты пакетам на семи уровнях, устанавливая три бита в заголовке пакета. Это позволяет типам трафика или назначению портов иметь более высокий приоритет в случае возникновения узкого места и может быть очень полезным для определения приоритетов трафика автоматизации. Хотя это и не является конкретной мерой безопасности, он сохраняет целостность сети автоматизации.

Технологии межсетевого экрана

Межсетевой экран — это устройство, которое устанавливается в сети для защиты от потенциальных злоумышленников.Брандмауэр имеет более детальный контроль над тем, к чему можно и что нельзя получить доступ из-за пределов защищенной сети, чем может предоставить список доступа. Брандмауэр может представлять собой сетевое устройство или часть программного обеспечения на автономном сервере или маршрутизаторе, оборудованном несколькими сетевыми адаптерами или интерфейсами. Брандмауэр обеспечивает такой детальный контроль, используя свой собственный стек протоколов и, в зависимости от брандмауэра, проверяет каждый уровень стека на наличие ошибочной информации.

— это готовые к работе специализированные компьютеры, на которых установлена ​​операционная система и приложение брандмауэра.Устройство настроено для работы в качестве брандмауэра и управляется с защищенной рабочей станции «внутри» брандмауэра. Они могут быть полезны предприятиям в качестве автономного решения.

Другие производители межсетевых экранов предоставляют программное обеспечение, которое устанавливается на существующий ПК или рабочую станцию ​​UNIX с несколькими сетевыми адаптерами, предназначенными для этой задачи. В обоих случаях некоторые поставщики предлагают дополнительные программные и аппаратные модули для удаленной аутентификации и ускорители шифрования / дешифрования для повышения производительности.Эти конфигурации могут быть полезны для предприятий, которым требуется масштабируемость, больше интерфейсов или другие функции.

Межсетевой экран проверяет каждый пакет, который проходит между двумя адаптерами, и сравнивает правила доступа на нескольких разных уровнях, прежде чем разрешить прохождение этого пакета. После того, как пакет прошел проверку на соответствие всем требованиям для прохождения, межсетевой экран применяет преобразование сетевых адресов (NAT). NAT используется для сокрытия IP-адресов внутренней сети путем замены фактического адреса источника внешним адресом межсетевого экрана.Это позволяет скрыть исходный внутренний адрес отправителя внутри брандмауэра.

позволяют фильтровать по MAC-адресам, IP-адресам, номерам портов или даже по определенным командам и службам. Каждый брандмауэр предлагает разный уровень безопасности в зависимости от поставщика, функций и стоимости. Выбор и внедрение межсетевого экрана в любую инфраструктуру требует исследования, планирования и сравнения характеристик / стоимости.

Каждый поставщик предлагает свой набор функций, таких как поддержка аутентификации, ведение журнала, дополнительная память и классы производительности.Например, чем больше проверок безопасности выполняется, тем медленнее будут выполняться транзакции. Некоторые пакеты управления брандмауэром также позволяют загружать правила и применять их к другим сетевым устройствам, таким как маршрутизаторы, которые могут быть внутренними или внешними.

Технологии аутентификации

Управление паролями для устройств также может быть проблемой. Доступны серверные платформы для централизованного администрирования паролей. Эти услуги включают RADIUS (услуга удаленной аутентификации пользователей с телефонным подключением) и TACACS / TACACS + (система контроллера доступа к терминалу / контроллера доступа).Эти службы позволяют безопасно централизованно сохранять логины и пароли. Доступ к устройству, сети или ресурсу, например серверу, можно централизованно администрировать на таком сервере. Когда пользователи запрашивают доступ к устройству, учетные данные пользователя проверяются в базе данных на сервере для получения разрешения.

Аутентификация — это процесс, при котором сетевой пользователь устанавливает личность. Для проверки личности пользователя требуется как минимум один из трех факторов аутентификации: пароль, смарт-карта или токен с аппаратным или программным обеспечением и биометрическими данными.Каждый из этих подходов имеет свои преимущества и недостатки.

Пароли можно забыть или поделиться ими, что поставит под угрозу исходную цель безопасности. Кроме того, пароли можно украсть, отслеживая нажатия клавиш на клавиатуре или сетевой трафик, обманывая людей, заставляя их раскрыть свой пароль, или используя методы грубой силы, такие как утилиты атаки по словарю.

Смарт-карты или токены работают вместе с аппаратным или программным обеспечением на хосте, поэтому каждый сгенерированный ответ уникален для каждого входа в систему.Обеспечивая надежные меры безопасности, смарт-карты и токены могут быть потеряны, украдены или забыты, и их необходимо выпускать и отслеживать, поэтому их внедрение и управление обходятся дороже, чем пароли.

Самым надежным подходом является биометрическая авторизация, такая как сканирование отпечатков пальцев, сетчатки глаза или радужной оболочки, распознавание голоса или лица. Хотя он обеспечивает более высокий уровень безопасности, как следствие, пользователи также сталкиваются с большими неудобствами.

Безопасный удаленный доступ

Поскольку все больше и больше сотрудников оказываются на заданиях вне офиса, потребность в удаленном доступе продолжает расти.Серверы удаленного доступа (RAS) и виртуальная частная сеть (VPN) — это две технологии, которые предлагают услуги удаленного доступа. Удаленный доступ жизненно важен для организаций, занимающихся продажами, поддержкой, филиалами и внешними партнерами.

С помощью RAS клиент удаленного доступа использует телекоммуникационную инфраструктуру для создания временного физического канала с портом на сервере удаленного доступа. С помощью VPN клиент VPN использует Интернет для создания виртуального соединения точка-точка с удаленным сервером VPN.

Хотя RAS доказал свою популярность, многие компании ищут недорогой VPN для выполнения тех же функций и снижения затрат на телекоммуникации. VPN можно определить как средство использования инфраструктуры общедоступной сети, такой как Интернет, для обеспечения частного, безопасного доступа к приложениям и ресурсам корпоративной сети для удаленных сотрудников, деловых партнеров и клиентов. С помощью VPN, развернутой через Интернет, виртуальные частные соединения могут устанавливаться практически из любой точки мира, обеспечивая безопасный доступ к центральной сети без прямого подключения к корпоративной сети.

сокращают расходы на связь, поскольку удаленному пользователю нужно только подключиться к локальной точке доступа в Интернет, а не набирать номер на большом расстоянии.VPN использует безопасное туннельное соединение, позволяющее только аутентифицированным пользователям получать доступ к корпоративной интрасети. При туннелировании каждый пакет сообщения инкапсулируется или «оборачивается» в IP-пакет для передачи через общедоступную сеть через зашифрованный «туннель». Инкапсуляция представлена ​​на сервере безопасности или межсетевом экране. После аутентификации пакет затем декодируется и разворачивается для пересылки на хост назначения.

Существует ряд широко используемых протоколов VPN, включая L2TP, IPSec и SOCKS5.Эти протоколы являются строительными блоками, используемыми для создания каналов VPN. Некоторые протоколы частично совпадают по функциональности и предлагают аналогичные, но взаимодополняющие возможности.

для виртуальных частных сетей могут представлять собой комбинацию множества различных технологий, таких как шифрование, аутентификация пользователей и данных, а также методы контроля доступа, работающих вместе, чтобы предоставить решение VPN, которое защищает конфиденциальность данных и обеспечивает соответствующий контроль доступа. Технологии, составляющие компонент безопасности VPN, включают аутентификацию, шифрование данных, контроль доступа пользователей и регистрацию событий.

Наиболее важные различия между VPN и RAS — это программное обеспечение клиент / сервер и доступ к коммуникациям. VPN — это гораздо менее затратный подход с точки зрения затрат на телекоммуникации, оборудование и персонал, а администрирование может легко выполняться ИТ-персоналом среднего уровня. Это также более безопасный подход, поскольку возможности аутентификации и шифрования пользователей и данных заложены в программном обеспечении.

Schneider Exxact Connect — Настенный переключатель Zwave: необходим DTH — Общее обсуждение

Это симпатичные переключатели.. Устройства Z wave от Schneider производятся Merten, поэтому, чтобы найти их на официальном сайте Z wave alliance, вам нужно поискать Merten.

Проблема, с которой вы, вероятно, столкнулись, заключается в том, что устройство Schneider использует совершенно другой набор команд Z wave, чем устройства popp / develo / wallmote. Эти устройства полагаются на команды «центральной сцены», и это то, что их обработчики типов устройств настроены для обработки.

Линия Schneider Connect их вообще не использует.Вместо этого он полностью полагается на прямую ассоциацию, поэтому в нем говорится об ограничении в пять контролируемых устройств.

5072xx — радио кнопочный 2-местный CONNECT

Четырехклавишный переключатель (2Fach)

Должно быть довольно легко настроить этот переключатель для управления другими устройствами zwave в той же комнате, но проблема будет в том, чтобы синхронизировать мобильное приложение SmartThings или использовать переключатель с чем-либо, кроме ближайшего устройства Z wave.Для этого вам нужно включить концентратор в каждую из групп ассоциаций, и это станет еще более сложным.

@adamv мог бы рассказать больше о лучшем DTH, который можно адаптировать для них.

Следует добавить, что настоящее сердце системы Connect — это встроенный в стену микроконтроллер, в отличие от микропроцессора Fibaro.

507900 — радиоприемник, скрытый универсальный диммер на 1 группу

Радиоприемник CONNECT скрытого монтажа, универсальный 1-местный диммер далее будет называться «диммер».Диммер используется для включения и уменьшения яркости светильников (см. Технические данные) с помощью радиосигнала и с помощью кнопки-удлинителя, подключенной …

Дело в том, что Merten прошел полный путь с точки зрения потребителя и предоставил набор настенных выключателей, в том числе вспомогательные, с батарейным питанием, чтобы идти в ногу с микроконтроллером.

http://www.merten.com/uploads/tx_seqdownload/GB_FunkSystem_CONNECT_494721_01.pdf

Итак, что касается других переключателей, @ anon36505037 и другие, кто много сделал с Fibaros, могли бы поделиться некоторыми из того, что они сделали в отношении переключателей для этих микропроцессоров.

【Что такое контакторы】 | Все, что вам нужно знать о подрядчиках

В основном контактор — это электрическое переключающее устройство. Он используется для включения и выключения электрической цепи. Это особый тип реле, но между контактором и реле есть принципиальная разница. Контактор в основном используется в приложениях, где требуется более высокая допустимая нагрузка по току, в то время как реле используются для приложений с более низким током.Контакторы компактны и легко устанавливаются в полевых условиях. Обычно эти устройства имеют несколько контактов. Контакты в большинстве случаев нормально разомкнутые, и они обеспечивают рабочее питание нагрузки всякий раз, когда катушка контактора находится под напряжением. Контакторы широко используются с электродвигателями.

Существуют разные типы контакторов, и разные типы имеют свои собственные наборы функций, приложений и возможностей. Контакторы могут принимать на себя широкий диапазон токов от нескольких до тысяч ампер и напряжения от 25 В постоянного тока до тысяч вольт.Кроме того, эти устройства бывают разных размеров, от небольших портативных до больших, размером до метра или ярда с одной стороны.

Что такое контактор / контактор ABB-Mini

чаще всего используются с сильноточной нагрузкой из-за их способности выдерживать ток более 5000 ампер и высокую мощность более 100 кВт. При прерывании сильных токов двигателя возникают дуги. Для уменьшения и регулирования этих дуг можно использовать контактор.

Принцип действия контактора довольно прост; ток, протекающий через контактор, возбуждает электромагнит.Электромагнит под напряжением создает магнитное поле. Это заставляет сердечник контактора перемещать якорь. Затем цепь замыкается между неподвижным и подвижным контактами с помощью нормально замкнутого (NC) контакта, позволяющего току проходить через контакты к нагрузке. Когда ток перестает проходить, катушка обесточивается и размыкает цепь. Контакты контакторов могут быстро размыкаться и замыкаться, поэтому они способны выдерживать большие нагрузки. Поскольку контакторы предназначены для быстрого размыкания и замыкания контактов, движущиеся контакты могут отскакивать, поскольку они быстро сталкиваются с неподвижными контактами.Во многих контакторах используются раздвоенные контакты, чтобы избежать дребезга.

Токовый вход на катушку контактора может быть постоянным или переменным (доступен в различных диапазонах напряжения от 12 В переменного тока или 12 В постоянного тока до 690 В переменного тока или 440 В постоянного тока). Катушка контактора потребляет небольшое количество энергии во время работы. Чтобы уменьшить количество энергии, потребляемой катушкой контактора во время работы, используются схемы экономайзера.

Контакторы с катушками переменного тока оснащены экранирующими катушками. В противном случае контактор будет дребезжать каждый раз, когда переменный ток пересекает ноль.Затеняющие катушки могут задерживать размагничивание магнитопровода, чтобы избежать дребезга. Катушки постоянного тока не нуждаются в затенении, поскольку создаваемый поток всегда постоянный.

Когда электрический ток проходит через контактор, электромагнит создает сильное магнитное поле. Это магнитное поле втягивает якорь в катушку, и это создает электрическую дугу. Электрические токи проходят через один контакт и попадают в устройство, в которое встроен контактор.Следовательно, функция контактора состоит в том, чтобы включать или выключать электрическую цепь. Перегрузку цепи можно предотвратить, добавив тепловое реле перегрузки.

Для отключения контактор можно вынуть из родительского устройства, в которое он встроен и работает. При отсутствии электрического тока пружина толкает якорь, тем самым разрывая соединение.

Это наиболее распространенные типы, доступные и не зря, поскольку они более эффективны, чем ранее упомянутые типы.Эти контакторы работают электромеханически и не требуют вмешательства человека. Благодаря передовым технологиям ими можно управлять удаленно, что делает их более безопасными и эффективными, поскольку им не нужно управлять вручную. Магнитному контактору требуется лишь небольшое количество тока для размыкания и замыкания цепи, поэтому он также является энергоэффективным.

Магнитный контактор SC5-1 — ElectGo

Подробнее о: Магнитный контактор: значение — Функции — Детали — Типы

Контакторы с ножевым переключателем были представлены в конце 1800-х годов.Можно с уверенностью предположить, что они, вероятно, были первыми использовавшимися контакторами. В основном они применялись для управления электродвигателями. Они состояли из металлической полосы, которая должна входить в контакт при работе. Переключатель был снабжен рычагом для его подъема или опускания. Тогда контакторы были такими большими; нужно было встать рядом с ножевым переключателем, чтобы установить переключатель в закрытое положение. Однако, как и в случае со старыми технологиями, этот метод переключения был недостаточно эффективным, и с ним возникали функциональные проблемы.Основная проблема заключалась в том, что из-за этого контакты быстро изнашивались. Было трудно вручную открыть или закрыть выключатель достаточно быстро, чтобы предотвратить искрение; в результате мягкие медные переключатели подверглись коррозии, что сделало их более уязвимыми для грязи и влаги, что привело к ржавчине. Шли годы, и технологии начали развиваться, были разработаны более крупные двигатели. Чем больше двигатели, тем больше токов им требуется для работы. Но работать с такими сильноточными переключателями крайне опасно, поэтому контакторы такого типа перестали быть эффективными.Несмотря на то, что технология непрерывно совершенствовалась, ножевые переключатели не могли быть полностью разработаны из-за проблем и рисков, связанных с эксплуатационными рисками и коротким сроком службы контактов

После обнаружения опасностей, связанных с использованием ножевого переключателя, инженеры и исследователи придумали еще одно контакторное устройство, которое предлагало лучшую безопасность и ряд функций, которые не были доступны в ножевом переключателе. Новый дизайн получил название «Ручной контроллер».Новые добавленные функции включают:

• Корпус к агрегату
• Уменьшенные размеры, упрощающие эксплуатацию
• Двойные размыкающие контакты используются для замены одинарных размыкающих контактов.
• И, наконец, устройство намного безопаснее в эксплуатации.

Среди добавленных новых функций, помимо функции безопасности, следующей наиболее важной особенностью этой новой конструкции является добавление двойных размыкающих контактов. Эти новые контакты предназначены для размыкания цепи одновременно в двух местах.Таким образом, даже в небольшом пространстве он позволяет вам работать с большим током. Как следует из названия, контакты с двойным разрывом разрывают соединения, образуя два набора контактов. Кнопка или переключатель ручного контроллера прикреплены к контроллеру, поэтому им нельзя управлять дистанционно.

При активации ручного регулятора включается силовая цепь, и по ней проходят электрические токи к нагрузке. Благодаря большей эффективности и безопасности работы, ручные контакторы заменили ножевые выключатели и даже сегодня; они все еще используются, хотя и не так часто, как в 1900-х годах.

Связанные темы: Как правильно выбрать контактор для вашего двигателя

Реле, как и контакторы, представляют собой устройства, которые используются для электромеханического или электронного размыкания или замыкания цепей. Реле — это не просто переключающие устройства; они также являются первичной защитой в большинстве процессов или оборудования управления. Все реле можно классифицировать по одной или нескольким электрическим величинам, таким как ток или напряжение, которые могут замыкать или размыкать цепи или контакты.

Как упоминалось ранее, контактор — это электромеханический переключатель, используемый в основном для размыкания или замыкания электрических цепей. Контактор обычно управляется схемой, которая имеет более низкий уровень мощности по сравнению с коммутируемой схемой — например, катушкой на 24 В, управляющей переключателем двигателя на 240 В.

Ниже приведены области, в которых эти устройства имеют различия.

Основное различие между обоими устройствами заключается в том, что контакторы более мощные, чем реле, поэтому они используются для приложений с высокой мощностью.

могут использоваться в цепях управления, которые имеют как высокую, так и низкую токовую нагрузку от 9 до 1250 А.В то время как

используются в цепях управления только с малой токовой нагрузкой, то есть от 5 до 15 А.

предназначены в основном для трехфазных систем. Однако реле в первую очередь предназначены для однофазных приложений.

предназначены для работы с приложениями высокого напряжения, и высокое напряжение представляет большую опасность. Итак, для предотвращения несчастных случаев в устройство были добавлены функции безопасности, такие как подпружиненные контакты. Подпружиненный контакт — это функция, предотвращающая внутреннее короткое замыкание в случае перегрузки контактора.Еще одна функция безопасности устройства — это магнитный дугогасящий элемент. Эта функция помогает удалить или уменьшить искры, образующиеся при разделении токовых контактов.

Различия между контактором и реле

Реле, однако, не имеют этих функций безопасности.

намного медленнее, чем реле, когда дело доходит до скорости переключения, поэтому реле могут работать с электронными сигналами.

Контакторы потребляют больше энергии, чем реле, поскольку в реле используются меньшие по размеру электромагниты, чем в контакторах.

Поскольку контакторы используются для приложений с высокой допустимой токовой нагрузкой, они относительно больше и тяжелее реле. Очевидно, что из-за разницы в размерах, эффективности и функциональности контакторы дороже реле.

Следовательно, учитывая все, что было сказано в этой статье, вы, вероятно, думаете о приобретении контактора. Покупайте пускатели и контакторы в Интернете на сайте sg.electgo.com. Магазин по оптовым ценам на силовые контакторы , вспомогательные контакты, реле перегрузки и т. Д.ElectGo также предлагает продукты по более низким ценам для зарегистрированных клиентов, то есть клиентов, которые зарегистрировались на веб-сайте. Если у вас не получается установить контактор самостоятельно, не волнуйтесь. У нас есть штатные инженеры, которые смогут помочь вам с этим и со всеми другими инженерными проблемами, которые могут возникнуть с контакторами. К каждому приобретенному продукту вы получаете прилагаемую таблицу контакторов. Хороший!

>>> Где купить Контактор

% PDF-1.4 % 149 0 объект > эндобдж xref 149 80 0000000016 00000 н. 0000002421 00000 н. 0000002613 00000 н. 0000002640 00000 н. 0000002690 00000 н. 0000002725 00000 н. 0000002932 00000 н. 0000003013 00000 н. 0000003092 00000 н. 0000003172 00000 н. 0000003252 00000 н. 0000003332 00000 н. 0000003412 00000 н. 0000003492 00000 н. 0000003572 00000 н. 0000003652 00000 н. 0000003732 00000 н. 0000003811 00000 н. 0000003890 00000 н. 0000004065 00000 н. 0000004588 00000 н. 0000005001 00000 н. 0000005141 00000 п. 0000005828 00000 н. 0000005963 00000 н. 0000006066 00000 н. 0000006322 00000 н. 0000006572 00000 н. 0000006842 00000 н. 0000015749 00000 п. 0000018369 00000 п. 0000021421 00000 п. 0000024570 00000 п. 0000026980 00000 п. 0000029685 00000 п. 0000036475 00000 п. 0000043596 00000 п. 0000068717 00000 п. 0000090810 00000 п. 0000132368 00000 н. 0000132464 00000 н. 0000138588 00000 н. 0000138849 00000 н. 0000139288 00000 н. 0000139673 00000 н. 0000139768 00000 н. 0000145297 00000 н. 0000145565 00000 н. 0000145949 00000 н. 0000146311 00000 п. 0000146858 00000 н. 0000146981 00000 п. 0000163731 00000 н. 0000163770 00000 н. 0000163828 00000 н. 0000163998 00000 н. 0000164101 00000 п. 0000164299 00000 н. 0000164403 00000 н. 0000164529 00000 н. 0000164645 00000 н. 0000164763 00000 н. 0000164913 00000 н. 0000165041 00000 н. 0000165212 00000 н. 0000165323 00000 н. 0000165424 00000 н. 0000165565 00000 н. 0000165680 00000 н. 0000165837 00000 н. 0000166002 00000 н. 0000166148 00000 н. 0000166361 00000 н. 0000166447 00000 н. 0000166573 00000 н. 0000166679 00000 н. 0000166799 00000 н. 0000166911 00000 н. 0000167178 00000 н. 0000001896 00000 н. трейлер ] / Назад 379260 >> startxref 0 %% EOF 228 0 объект > поток hb«`f«`2d @ (qŀaO`iugG $ N (/ a` ث {Ţ @, VL (aR_un | [zǒȒ ~] b @ O / & + n {| T’D 牻 N ؗ | X9Ǻ.K ۭ S + M4Pyȴ% S] 2l

Обучение техников по обслуживанию: Электричество для обслуживающего персонала, часть 22

Электрические схемы, продолжение: Схемы фиксации контактора

Автор Gary Weidner / Опубликовано в марте 2014 г.

Любая коммерческая или промышленная машина, имеющая знакомые кнопки «пуск» и «стоп», почти наверняка использует в своей работе схему фиксации. Поскольку фиксирующие цепи очень распространены и используются во многих аппаратах для мытья под давлением, их понимание является обязательным для специалиста по обслуживанию.

Принцип фиксации

Напомним, что контактор — это устройство, подобное электромагнитному клапану. Когда его катушка находится под напряжением, магнетизм катушки заставляет поршень двигаться. В случае контактора движение плунжера приводит в действие переключатели в контакторе, работающие в тяжелых условиях.

Цепь фиксации выполняет следующие функции:

• Позволяет включить контактор с помощью кнопки «пуск» (или любой из нескольких кнопок в разных местах).
• Позволяет обесточить контактор нажатием кнопки «стоп» (или любой из нескольких кнопок в разных местах).
• Функции кнопок «пуск» и «стоп» также могут выполняться автоматическими переключателями, которые являются частью органов управления мойки высокого давления. Например:

~ Контактор может быть включен при нажатии на спусковой крючок пистолета с помощью реле потока или давления («автозапуск»).

~ Контактор может быть обесточен любым устройством, которое может размыкать цепь фиксации.Примерами таких устройств являются реле перегрузки, таймеры отключения, датчики тепловой перегрузки двигателя, датчики давления воды на входе и реле высокого давления («автоматическое отключение»).

Как это делается

На рисунке 1 представлена ​​основная схема фиксации. Показанная схема рассчитана на однофазное напряжение 120 вольт. Однофазная схема на 240 вольт внешне идентична. Однако есть два отличия: магнитная катушка контактора должна быть рассчитана на работу при том же напряжении, что и источник питания, 120 вольт или 240 вольт.Кроме того, главные контакты контактора должны быть рассчитаны на пропускание тока двигателя насоса. (Помните, двигатель потребляет в два раза больше тока при 120 вольт, чем при 240 вольт.)

Несколько слов о терминологии. Клеммы контактора для подключения входящего питания почти всегда имеют маркировку L1, L2 и так далее. Примечание: контактор может быть предназначен для переключения более двух линий, как при трехфазном использовании. Клеммы контактора для подключения проводов двигателя почти всегда имеют маркировку T1, T2 и т. Д.

Многие производители контакторов используют обозначения A1 и A2 для клемм, которые подключают питание к магнитной катушке. Точно так же многие производители используют обозначения 13 и 14 для клемм нормально разомкнутых вспомогательных контактов. Вспомогательные контакты управляются магнитной катушкой так же, как и главные контакты. Разница в том, что они меньше по размеру и легче и не предназначены для передачи основного потока энергии.

Последовательность операций следующая: (Предположим, что двигатель насоса не работает.) Одна сторона катушки контактора (A2) подключена непосредственно к одной из входящих линий питания. Другая сторона катушки (A1) имеет два возможных пути для завершения соединения с другой входящей линией питания.

Один путь проходит через нормально разомкнутый мгновенный (подпружиненный) «пусковой» переключатель. Когда оператор нажимает переключатель «пуск», катушка подключается к обеим сторонам линии, и контактор находится под напряжением.

Вот умная часть: когда нажата кнопка «пуск» и контактор включен, создается второй путь от A1 к линии электропередачи.Обратите внимание, что когда контактор приводится в действие нажатием кнопки «пуск», нормально разомкнутый контакт между клеммами 13 и 14 замыкается. Замыкание этого контакта создает путь от A1 до 13–14 и нормально замкнутого переключателя «стоп» к линии электропередачи. Таким образом, когда оператор убирает большой палец с кнопки «пуск», контактор остается под напряжением.

Когда оператор нажимает нормально замкнутый переключатель мгновенного действия (подпружиненный) «стоп», соединение от A1 к линии электропередачи разрывается.Катушка обесточивается, контакт 13–14 размыкается. Когда оператор убирает большой палец с кнопки «стоп», контактор остается обесточенным, потому что контакт 13–14 разомкнут, нарушая один путь, а переключатель «пуск» разомкнут, нарушая другой путь.

Трехфазная схема фиксации

На рисунке 2 представлена ​​трехфазная версия предыдущей схемы. Единственное отличие состоит в том, что контактор переключает три линии питания вместо двух, а также добавляется реле перегрузки.

Однофазные двигатели мойки высокого давления обычно имеют встроенную защиту от перегрузки (знакомая кнопка сброса). Трехфазные двигатели обычно не имеют внутренней защиты. Обычно для них требуются отдельные внешние защитные устройства. Это работа реле перегрузки. Схема на рис. 2 , где реле перегрузки подключается к выходным клеммам контактора, довольно распространена.

Реле перегрузки работает как трехполюсный выключатель, за исключением того, что оно не размыкает линии электропередач.(Зачем встраивать набор мощных силовых контактов в реле перегрузки, если он уже есть в подключенном контакторе?) Поскольку мощность течет от клемм T1, T2, T3 контактора через реле перегрузки и выходит из его T1, Клеммы T2, T3, реле контролирует ток, протекающий через него на каждой линии.

Если ток в любой из линий становится чрезмерным, реле размыкает внутренний нормально замкнутый контакт, который соединяет клеммы 95 и 96. Как вы можете видеть на , рис. 2, , размыкание нормально замкнутого контакта между 95 и 96 имеет точно такое же эффект как нажатие нормально замкнутого переключателя «стоп»: контактор обесточен.

В некоторых европейских машинах функцию реле перегрузки вместо этого выполняет датчик перегрузки, встроенный в двигатель насоса. Датчик имеет нормально замкнутый контакт, который работает так же, как соединение 95–96 на реле перегрузки.

Несколько заметок

В отличие от однофазных внутренних устройств защиты от перегрузки двигателя, трехфазные реле перегрузки обычно производятся с регулировкой тока срабатывания. Также, как и в случае клемм A1, A2 и 13-14 на контакторе, обозначение 95–96 не является универсальным.Наконец, входящие линии электропередачи на рис. 2 отмечены «230 вольт, 3 Вт». Символ w (греческая буква фи) широко используется для обозначения слова «фаза».

В следующей главе: подробнее о схемах контакторов.

Ключевые концепции

• Обязательно ознакомьтесь с принципом фиксации; он широко используется.
• Цепь фиксации контактора может включаться или размыкаться различными внешними переключателями, такими как таймеры отключения или реле давления или температуры.
• Однофазные двигатели обычно имеют внутреннюю защиту от перегрузки. Трехфазные двигатели обычно этого не делают, поэтому для защиты трехфазного двигателя требуется реле перегрузки контактора.

реальных примеров новых DNS-атак и способы их адаптации

Этот пост также доступен на следующих языках: 日本語 (Японский)

Система доменных имен, или DNS, — это протокол, который переводит удобные для человека URL-адреса в понятные для машины IP-адреса. По сути, это телефонная книга Интернета.Это делает DNS критически важным компонентом бизнес-операций, поскольку для его прохождения требуются брандмауэры, а сетевые операторы не могут блокировать трафик DNS. В результате он стал основной мишенью для злоумышленников, которые на протяжении многих лет успешно развертывали различные атаки на основе DNS против сетей компании.

Злоумышленники часто используют DNS для установления командования и управления (C2). Это может привести к получению несанкционированного доступа к сети, боковому перемещению или утечке данных. По мере развития безопасности в попытке предотвратить злоупотребление трафиком DNS и C2, тактика и методы злоумышленников также изменились.

Развитие атак на основе DNS

Это лишь некоторые из изощренных атак, используемых злоумышленниками для использования DNS:

• DNS Tunneling — Злоумышленники используют преобразователь DNS для маршрутизации запросов на сервер C2 злоумышленника, на котором установлена ​​программа туннелирования. После установления соединения между жертвой и злоумышленником через преобразователь DNS туннель можно использовать для эксфильтрации данных или выполнения других злонамеренных целей.
• Алгоритм генерации доменов (DGA) — Злоумышленники разрабатывают DGA, чтобы вредоносное ПО могло быстро создать список доменов, который можно использовать для предоставления инструкций и получения информации от вредоносного ПО. Злоумышленники часто используют DGA, чтобы быстро переключать домены, которые они используют для атак вредоносных программ, поскольку программное обеспечение безопасности и поставщики пытаются как можно быстрее заблокировать и удалить вредоносные домены.
• Fast Flux — Злоумышленники устанавливают несколько IP-адресов для каждого вредоносного доменного имени и меняют их в быстрой последовательности, чтобы избежать контроля IP, что затрудняет поиск их местоположения для охотников за угрозами.
• Вредоносные недавно зарегистрированные домены (NRD) — вновь зарегистрированный домен — это любой домен, который был зарегистрирован за последний месяц (точнее, 33 дня). Злоумышленники часто создают небольшие вариации легитимных доменов, пытаясь обманом заставить пользователей нажимать на них. Злонамеренные NRD обычно активны только в течение короткого периода времени, что затрудняет их обнаружение.

DNS-атаки в реальном мире

Атаки на основе DNS не новы, но они широко распространены.В Unit 42 недавно было обнаружено несколько случаев вредоносного ПО и стоящих за ним злоумышленников, использующих DNS для достижения злонамеренных целей.

Реальные атаки DNS-туннелирования

OilRig, злоумышленник, работающий на Ближнем Востоке, создал инструменты с настраиваемыми протоколами DNS-туннелирования для C2. Злоумышленник мог использовать это не только как основной канал связи, но и как запасной канал, если изначально размещенные сообщения не работали правильно.

Unit 42 также наблюдал за xHunt, злоумышленником, который нацелился на правительственные организации на Ближнем Востоке с помощью бэкдора Snugy.Этот бэкдор использовал туннелирование DNS для связи со своим сервером C2, в частности, путем поиска записей A DNS для разрешения созданных пользователем поддоменов доменов C2, контролируемых субъектом.

Использование DGA в реальных условиях

Яркий недавний пример использования злоумышленниками DGA можно увидеть в бэкдоре SUNBURST, который скомпрометировал цепочку поставок SolarWinds. SUNBURST использовал DGA, чтобы избежать обнаружения и закодировать основную системную информацию, такую ​​как доменное имя машины, имя сервера и другие идентификаторы.SUNBURST отправлял запросы на проверку у злоумышленника, содержащие идентифицирующую информацию, предназначенную для того, чтобы помочь злоумышленнику решить, начинать ли атаку второго этапа.

Fast Flux в реальном мире

Мы обнаружили несколько доменов C2, относящихся к семейству вредоносных программ Smoke Loader. После установки это вредоносное ПО действует как бэкдор и позволяет злоумышленникам загружать вредоносные полезные данные с серверов C2, начиная от программ-вымогателей и заканчивая кражами информации и многим другим. Мы наблюдали домены, которые разрешились почти до 100 IP-адресов менее чем за две недели.

Примеры вредоносных NRD в реальном мире

Злоумышленники воспользовались пандемией, создав множество вредоносных NRD, которые маскировались под официальные ресурсы, связанные с COVID-19. Фокус злоумышленников смещался в зависимости от текущих событий, связанных с пандемией. На ранних стадиях пандемии злоумышленники нацелены на людей, которые ищут новости и наборы для тестирования COVID-19. Затем мы наблюдали переход к NRD, предположительно связанным с правительством, которые выдавали себя за приложения для оказания помощи, чтобы обманом заставить пользователей предоставить конфиденциальную информацию.Теперь фокус снова меняется: злоумышленники регистрируют домены, очевидно связанные с вакцинами.

DNS-атаки стали проще

DNS — идеальный выбор для злоумышленников, которые ищут всегда открытый, часто упускаемый из виду протокол, который они могут использовать для связи C2 и взлома хостов. Следует отметить, что методы, связанные с DNS, используются не только в этих изощренных атаках. Существует ряд бесплатных и простых в использовании инструментов, которые могут помочь даже неопытному злоумышленнику выполнить вредоносную операцию с использованием DNS.Это позволяет даже неквалифицированным злоумышленникам использовать DNS как способ, например, скрыть свою связь C2. Подобные товарные инструменты увеличивают количество атак в дикой природе.

Что нужно вашей безопасности DNS

Современные группы безопасности часто сосредотачиваются на веб-протоколах, а не на безопасности на уровне DNS. Поскольку 80% вредоносных программ используют DNS для установления C2, организациям необходимо отслеживать и анализировать свой DNS-трафик. Для этого решения безопасности должны уметь:

• Проверить встроенный трафик DNS — Не только нужно анализировать пакеты трафика DNS, само собой разумеется, что это должно происходить на скорости линии.
• Используйте машинное обучение — Чтобы противостоять автоматическим атакам, нужна автоматизация. Нам необходимо использовать алгоритмы для анализа, обнаружения и даже прогнозирования угроз на основе DNS до того, как они произойдут.
• Масштаб — Простые статические сигнатуры блокируют известные вредоносные домены, но не защищают от сложных угроз DNS. Вам нужно облачное решение, которое поддерживает актуальность вашего покрытия.
• Потребляйте высококачественные данные — Ваш ML настолько хорош, насколько хороши данные, которые его обучают.Использование огромных объемов реальных данных об угрозах является ключом к способности распознавать атаки и поддерживать низкий уровень ложных срабатываний.
• Защита от определенных методов атак — Продвинутые постоянные злоумышленники используют такие методы, как DGA, DNS-туннелирование и fast flux, чтобы обойти ваши меры безопасности. Эти методы постоянно развиваются, и ваше решение безопасности должно идти в ногу со временем.
• Обеспечьте доступ к богатому контексту — Чтобы быстро исправить события безопасности DNS и проактивно оптимизировать состояние безопасности, организации должны иметь полную видимость и контекст своего трафика DNS.

По мере развития атак на основе DNS должна повышаться и безопасность DNS. Узнайте больше о том, как остановить злоумышленников от использования DNS против вас.

Это только одна из областей, в которой устаревшие подходы к кибербезопасности не успевают за потребностями современных организаций. Прочтите наше видение того, как сетевая безопасность должна адаптироваться к .

HIM1008 Manual REV3 2008 10 01 — Schneider. В этом руководстве представлены инструкции по установке,

Бюллетень с инструкциями, предварительный 10/2008 Schneider Canada Services Mississauga, ONTARIO

2

Содержание

1 Удаленный адресно-адресный датчик (HART) …………………………………………… ….. 3 2 Общие характеристики ………………………………….. ………………………………………….. ……………. 4 3 Размеры …………………………. ………………………………………….. …………………………………….. 5 4 Общее описание .. ………………………………………….. ………………………………………….. ……… 6

4.1 Введение ……………………………………………. ………………………………………….. ……………… 6 4.2 Назначение ……………………….. ………………………………………….. ………………………………………. 7 4.3 Функции. ………………………………………….. ………………………………………….. …………………. 7

4.3.1 Сквозной ………………. …………………………………………………………………………….. 7 4.3.2 Встроенный веб-сервер (HTML-страницы ) …………………………………………. ……………….. 7 4.3.3 Отображение 4х регистров (регистры временного хранения) ………………. ……………………………………… 7

5 HIM 1008 Презентация ………………………………………… ………………………………………….. ……… 8 6 Характеристики ……………………………….. …………………………………………………………………………… …… 8

6.1 Два порта коммутатора Ethernet …………………………….. ………………………………………….. ……….. 8 6,2 4-20 мА сквозной …………………………. ………………………………………….. ………………… 8 6.3 Встроенные фильтры и согласование резисторов ……………….. ………………………………………….. … 8 6.4 Преобразователь постоянного тока в постоянный ………………………………………………………………… …………………………. 9

7 Работа в режиме сквозного подключения RS-485 ……… ………………………………………….. …………………………. 9 7.1 Подробные сведения о подключениях …………… ………………………………………….. ………………………………….. 9 7.2 Подробная информация о драйвере ….. ………………………………………….. ………………………………………….. ………. 10

8 Аппаратное обеспечение…………………………………………… ………………………………………….. …………………….. 11 8.1 DIP-переключатели S1 и S2 ……………. ………………………………………….. …………………………. 11 8.2 Подключение HE10 …………… ………………………………………….. ……………………………………. 11

8.2.1 HE10 Распиновка ……………………………………….. …………………………………………………… 12 8.3 Подключение полевых устройств ……………. ………………………………………….. ………………… 13

8.3.1 Подключение пассивного передатчика и модуля аналогового ввода …………… ……………….. 13 8.3.2 Активный передатчик (пример для передатчика с питанием 24 В постоянного тока) ……………. …………… 13 8.3.3 Умный клапан ……………………….. ………………………………………….. ………………………….14

9 Эксплуатация ……………………………………… ………………………………………….. ………………………….. 15 9.1 Поведение при включении …………. ………………………………………….. …………………………………… 15 9.2 Светодиодная индикация …. ………………………………………….. ………………………………………….. ……. 15

10 регистров временного хранения (% MW) Карта памяти …………………………………………………………….. 16 11 Веб-сервер ……………………………………….. ………………………………………….. ………………….. 19

11.1 Настройка Ethernet ………………… ………………………………………….. ……………………………….. 19 11.1.1 Статический IP-адрес ….. ………………………………………….. ………………………………………. 19

11,2 Встроенные веб-страницы…………………………………………… ……………………………………… 23 11.2.1 Главная Страница …………………………………………. ………………………………………….. ……….. 23 11.2.2 Мониторинг ……………………………. ………………………………………….. ………………………. 23

11.2.2.1 Информация об устройстве ………….. ………………………………………….. ………………………. 24 11.2.2.2 Параметры времени работы …………………………………….. …………………………………… 25 Для разных каналов …. ………………………………………….. ………………………………………….. 25

11.2.3 Страница диагностики …………………………………… ………………………………………….. ……….. 26 11.2.3.1 Статистика Ethernet …………………………… ………………………………………….. ………. 26 11.2.3.2 Статистика HIM1008 …………………………….. ………………………………………….. ……. 26

11.2.4 Настройка HIM1008 …………………………….. ………………………………………….. ………………. 27 11.2.4.1 Настройка IP ……………………. ………………………………………….. ……………………… 28 11.2.4.2 CommSettings ……………… ………………………………………….. ………………………… 29 11.2.4.3 Конфигурация HIM ………………. ………………………………………….. …………………… 30

11.3 Кабель быстрого подключения для 140 ACO 130 00 ………….. ………………………………………….. .33 11.4 Кабель быстрого подключения для 140 ACI 040 00 ………………………………… ………………………. 34 11.5 Кабель быстрого подключения для 140 ACI / AVI 030 00 ………. …………………………………………. 35 11.6 Кабель быстрого подключения для 140 ACO 020 00 …………………………………. ……………………. 36

Бюллетень с инструкциями, предварительный 10/2008 Schneider Canada Services

4

2 Общие технические характеристики

Технические характеристики Описание Деталь номер: HIM1008 Источник питания для HIM1008 24 В постоянного тока (+/- 10%) при 500 мА Дополнительный вход 24 В постоянного тока Источник питания для отдельных преобразователей постоянного / постоянного тока

Разъемы дополнительного источника питания для питания полевых устройств через 8 отдельных преобразователей постоянного тока 24 В @ 500 мА

Встроенный преобразователь постоянного / постоянного тока 24 В Максимум 1 Вт при 24 В постоянного тока на канал Защита от непрерывного короткого замыкания

Порты связи:

1.Два порта RJ45 Встроенный коммутатор. Использование:

— Встроенная веб-страница для диагностики, настройки Ethernet — Доступ к данным Modbus TCP / IP — Доступ HART OPC

2. Одна съемная 5-контактная клеммная колодка RS485, сквозная передача HART.

Использование: — Программное обеспечение для управления активами и доступ HART OPC

Требования к полевым проводам 0,5,1,5 мм2 (2416 AWG). Изоляция Изоляция минимум 1 кВ между источником питания и портами связи

Индикация

1. Светодиод 1: светодиод состояния сквозной связи HART (желтый) 2.LED2: индикатор состояния связи HART (желтый) 3. LED3: индикатор состояния связи Ethernet (желтый) 4. LED4: индикатор состояния модуля в норме / сканирования (зеленый) 5. Индикация перегрузки по току в каналах 2-8 (30 мА) (красный)

Изоляция Каналы HART изолированы трансформатором. (1,5 кВ между модемом HART и полевым устройством HART)

Независимое от полярности соединение на стороне HART. Изоляция 30 В постоянного тока от канала к каналу.

Число устройств HART на канал 1 устройство на канал. Поддерживается версия 5 протокола HART.

Поддерживается вторичное ведущее устройство.
