Автоматика для твердотопливного котла своими руками: основные правила монтажа

Автор Евгений Апрелев На чтение 6 мин. Просмотров 5.6k.

Несмотря на популярность газовых отопительных систем, твердотопливные котлоагрегаты прочно удерживают свои позиции на отечественном рынке климатической техники. В представлении обывателя котел, который работает на твердом топливе, является обычной буржуйкой. На самом деле современное твердотопливное котельное оборудование имеет высокий уровень безопасности и способно получать максимум тепловой энергии при минимуме топлива.

[contents]

Сегодня, на российском рынке широко представлено оборудование, благодаря которому современным инженерам удалось существенно повысить уровень комфорта при использовании твердотопливных установок. В данной статье будут рассмотрены устройства, которые позволяют контролировать процесс горения топлива, температуры теплоносителя.

Регулятор тяги

Процесс горения напрямую зависит от наличия воздуха.

Если перенести это утверждение на работу отопительного устройства, то чем больше воздуха, поступает в топочную камеру, тем быстрее и с большей температурой происходит сгорание топлива. Другими словами: подачей воздуха в камеру сгорания топлива можно регулировать степень нагрева теплоносителя. В конструкции твердотопливных систем отопления для этой функции предусмотрена воздушная заслонка. Изменением положения заслонки создаются условия, при которых горение топлива происходит по заданной пользователю схеме.

Единственная проблема: владелец котлоагрегата должен регулировать положение воздушной заслонки вручную, опираясь на показания термометра и собственный опыт. Для автоматизации этого процесса был придуман автоматический регулятор тяги.

Устройство состоит из термического элемента, регулятора, металлического рычага и цепочки. Термоэлемент с регулятором собраны в единый корпус, выполненный из термостабильных и коррозийноустойчивых сортов стали. Терморегулятор устанавливается в посадочное гнездо до контакта с теплоносителем, циркулирующим в водяной рубашке котлоагрегата.

Принцип работы регулятора: при воздействии температуры на термоэлемент, он меняет свою форму и через шток воздействует на рычаг, который с помощью цепочки соединяется с воздушной заслонкой котельной установки. При изменении температуры теплоносителя, автоматически меняется положение воздушной заслонки. Регулятором устанавливается верхний температурный предел.

Чтобы настроить регулятор тяги для твердотопливных котлов своими руками, нужно выполнить следующие действия:

• Установите  регулятор в отопительную установку. В зависимости от модели котла, может быть предусмотрен как горизонтальный, так и вертикальный монтаж устройства. Каждому варианту монтажа соответствует определенный цвет шкалы на регуляторе. На этом этапе цепь не подсоединяется к воздушной заслонке и свободно свисает.
• Настройте (выбрав соответствующий ориентации цвет шкалы) желаемый температурный показатель теплоносителя и произведите запуск котельной установки.
• При достижении температуры теплоносителя значению, выставленному вами на терморегуляторе, закройте воздушную заслонку, оставляя щель 2-3 мм.
• Закрепите цепочку на тяге заслонки.

Для корректной работы регулятора тяги, цепочка, между воздушной заслонкой и тягой терморегулятора должна быть натянута.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Автоматика для твердотопливного котельного оборудования

Регулятор тяги работает прекрасно, но только в случае, когда есть условия для создания тяги. Основная проблема естественной тяги – погодозависимость: чем меньше разницы между температурами воздуха на улице и в доме, тем хуже тяга. «Масла в огонь» добавляют и современные герметичные дома с металлопластиковыми окнами, в который приток воздушной смеси полностью отсутствует или ограничен. Для решения проблемы тяги была придумана автоматика. Контролируя работу вентилятора и циркуляционного насоса, решается вопрос о стабилизации температурных показателей теплоносителя.

Современные системы автоматики включает в себя:

• Контроллер с ЖК дисплеем.
• Нагнетающую турбину.

В состав некоторых моделей входит насос, обеспечивающий принудительную циркуляцию теплоносителя.

Как установить и настроить автоматику для твердотопливного котла своими руками? Контроллер считывает информацию о текущей температуре теплоносителя непосредственно с термопары, которая всегда поставляется в комплекте блоком автоматики и устанавливается на выходе котлового контура или в предназначенное для этого технологическое отверстие. Нагнетающая турбина устанавливается вместо воздушной заслонки твердотопливного котлоагрегата и подключается к контроллеру. Если в данной системе автоматики предусмотрен циркуляционный насос, то и он подключается к клеммам контроллера, а сам контроллер – к бытовой сети 220 v.

Клавишами выбора температуры теплоносителя устанавливается желаемое значение. Изменением скорости вращения лопастей нагнетающего вентилятора контроллер регулирует горение топлива в топливной камере. Регулируя и производительность циркуляционного насоса, автоматика добивается более точного соблюдения пользовательских настроек. Некоторые модели, кроме температуры теплоносителя, считывают температуру отработанных газов в дымоходе. Это позволяет управлять работой дымососов, что значительно увеличивает эффективность и безопасность использования твердотопливных котлов.

Дымосос для котельной установки

Как уже отмечалось выше, естественная тяга далеко не всегда делает идеальным горение топлива и удаление отработанных газов. Это бывает по многим причинам, среди которых наиболее частыми являются: погодные условия и отсутствие притока воздуха. Если приток воздуха можно создать простым открыванием форточек, то изменить температуру воздуха в летний период обычному человеку невозможно. Чтобы не зависеть от тяги в дымоходе, пользователи устанавливают в систему дымоудаления прибор под названием дымосос. Кроме этого, использование дымососа позволяет меньше оседать твердым частицам сажи на стенках дымохода, а соответственно и реже прибегать к услугам трубочиста.

Это вытяжной вентилятор, смонтированный в металлическом узле, который монтируется между котлом и устьем дымоотвода. На картинке представлена конструкция вентилятора дымососа.

Устанавливать дымососы для бытовых твердотопливных котлов своими руками достаточно просто:

1. Установите узел в месте монтажа дымососа. Для герметичности, на места стыков нанесите термостойкий герметик.
2. На 4-е шпильки наденьте корпус вентилятора крыльчаткой внутрь. Следите за тем, чтобы прокладка плотно прилегала к узлу крепления дымососа.
3. Наденьте шайбы и гайки на шпильки и равномерно затяните вентилятор на узле.
4. Заземлите устройство и подключите к нему разъем питания.

Совет: во избежание поражения электрическим током все работы по подключению устройства к электросети рекомендуется доверить электрику с соответствующим допуском к работе.

Дымоход для твердотопливной установки

Говоря о зависимости работы котла на твердом топливе от тяги, нельзя не коснуться темы обустройства дымохода, благодаря которому происходит своевременный вывод продуктов горения в атмосферу.

Современные котлоагрегаты с закрытой топочной камерой, оснащаются коаксиальным дымоотводом, который имеет массу преимуществ и не требует вывода его выше кровли. Большинство моделей котельного оборудования, с открытой топочной камерой, требуют стационарного дымохода, который должен быть в соответствии с правилами пожарной безопасности и иметь необходимую конструкцию для обеспечения беспрепятственного отвода продуктов горения.

https://www.youtube.com/watch?v=ZUXWDzWeXk4 Для сооружения дымохода используют следующие материалы:

• Кирпич. Традиционные кирпичные трубы достаточно неплохо справляются со своими обязанностями, но они имеют большой вес, сложную схему кладки и требуют обустройства прочного фундамента.
• Сандвичи из нержавеющей стали. Прекрасная конструкция, которая состоит из отрезков двойных труб, между которыми находится утеплитель. Данный материал позволяет обойтись без фундамента и может собираться одним человеком, как конструктор. Но и у такой конструкции есть минус – высокая стоимость.
• Керамический дымоход — прекрасная альтернатива стальным сандвичам. Собирается легко, имеет хорошую огнестойкость и идеально гладкую внутреннюю поверхность, выдерживает температурный режим до 900°С.

Смонтировать дымоход керамический для твердотопливного котла своими руками просто, ведь он собирается из дымоходных блоков, как детский конструктор. В собранный дымоотвод вставляется утепленная минеральной ватой керамическая труба. Совет: выбирая дымоход для твердотопливного котла, ориентируйтесь на паспортные данные установки, где дано рекомендованное сечение дымоотводящего канала. Кроме этого, при выборе ориентируйтесь на температуру и давление отходящих газов, при работе в режимах естественной тяги и наддува. Не забывайте об отводчиках и сборниках конденсата!

Автоматика для твердотопливных котлов: работа и изготовление

Читайте в этой публикации:
Автоматика для твердотопливных котлов: принцип управления горением
Преимущества, которые предоставляет комплект автоматики для твердотопливного котла
Схема автоматики для твердотопливных котлов: расширяем возможности
Как сделать своими руками простейшую автоматику: советы и рекомендации

Как ни странно это звучит, но в наш век научно-технического прогресса твердотопливные котлы по-прежнему остаются востребованными и даже считаются практически самыми распространенными отопительными приборами. А раз есть спрос, значит будут и предложения – не только на сами котлы, но и на различные приспособления, призванные оптимизировать их работу. Одним из таких приспособлений является автоматика для твердотопливных котлов, которая позволяет весьма эффективно контролировать работу котла, упростить его обслуживание и эксплуатацию. О том, как она устроена и по какому принципу работает, мы поговорим в данной статье – кроме того, вместе с сайтом stroisovety.org мы расскажем о том, как самостоятельно автоматизировать работу котла, сжигающего твердое топливо.

Комплект автоматики для твердотопливных котлов фото

Автоматика для твердотопливных котлов: принцип управления горением

С первого взгляда может показаться, что управлять стихией огня (даже помещенного в замкнутое пространство) весьма сложно, но на самом деле это не так. Вспомните про то, что влияет на интенсивность горения твердого топлива – вот именно, кислород, который подается в котел через поддувало. Следовательно, и управлять процессом работы котла можно, открывая и закрывая поддувало – да, это не совсем удобно и не очень практично, но кто говорит о том, что нельзя придумать альтернативу? Очень даже можно – все, что для этого нужно, это вмонтировать в дверку поддувала электрический вентилятор. А управлять его скоростью вращения человек умеет весьма эффективно.

Таким образом современная автоматика для вентилятора твердотопливного котла имеет следующий вид.

1. Нагнетающий вентилятор. Как правило, его устанавливают либо в дверку поддувала, либо продумывают для него отдельное отверстие.
2. Для управления оборотами вращения вентилятора применяется специальный контроллер.
3. Адекватную работу этого контроллера гарантирует термостат, датчик которого монтируется в подающий трубопровод отопления.

   Автоматика для вентилятора твердотопливного котла фото

На контроллере задается необходимая температура теплоносителя – когда вода в системе нагревается до заданной отметки, срабатывает датчик, и автоматика отключает вентилятор. Кислород перестает поступать в топку котла, в результате чего огонь затухает. И, наоборот, как только температура теплоносителя падает ниже определенного значения, все тот же датчик подает сигнал контроллеру, который запускает вентилятор – обильное количество воздуха в топке разжигает пламя с новой силой. Все просто, и самое главное – человек не забудет прикрыть поддувало, тем самым доведя котел до кипения.

Преимущества, которые предоставляет комплект автоматики для твердотопливного котла

Случайностей или совпадений в нашем мире не бывает, и автоматизировать процесс горения твердого топлива в котле отопления человеку пришлось не просто так – на то есть ряд веских причин. Самая важная из них – это безопасность. Тот, кто использует твердое топливо для обогрева дома, наверняка знает, чем чреват перегрев теплоносителя – закипание воды в котле может даже привести к взрыву с серьезными последствиями. В первую очередь, автоматическое управление позволяет контролировать именно этот момент – человек по натуре существо забывчивое, а автоматика работает по программе, и такого понятия, как «забыть», для нее не существует.

Кроме того, автоматизация твердотопливного котла предоставляет человеку ряд других преимуществ.

1. Оптимизация климата внутри дома. Она убирает резкие перепады температуры – когда котел только загружен, и горение достигает своего пика, в доме жарко, а когда топка опустошается, в доме становится холодно. Автоматика убирает первый скачок температуры в сторону повышения.
2. Экономия топлива. Она происходит благодаря работе термостата. Доведя температуру теплоносителя до заданного значения, автоматика прекращает горение, переводя работу котла в режим тления – происходит медленный подогрев, на что тратится намного меньше топлива.
3. С человека снимается задача контроля процесса горения. То есть вы загрузили полную топку и пошли заниматься своими делами – остается только не прозевать следующую загрузку котла.

   Автоматика для твердотопливных котлов фото

Это что касается первостепенных задач, которые призвана решать автоматика для твердотопливного котла. Кроме них, в зависимости от ее сложности, автоматическое управление сгоранием топлива может иметь и дополнительные опции, расширяющие возможности.

Схема автоматики для твердотопливных котлов: расширяем возможности

Лучше всего человек научился управлять электричеством – именно электрические сигналы и импульсы используются для контроля всего чего нужно, в том числе и другого оборудования, задействованного в работе системы отопления.

1. Циркуляционный насос отопления. Автоматическое управление позволяет обеспечить постоянное и, главное, равномерное распределение тепла по всем помещениям дома.
2. Циркуляционный насос для ГВС. Как минимум это контроль температуры воды, а как максимум это ее подача по расписанию, что, опять-таки, позволяет эффективно распоряжаться полученным теплом.
3. Температура воды в бойлере. Самое главное здесь – это недопущение перегрева и предотвращение последствий этого.

   Автоматика для твердотопливных котлов: схема

И это еще не все – современная автоматика для твердотопливного котла может много разных других вещей. Например, она позволяет выполнять ее программирование, так сказать, дистанционно, посредством GSM модуля. Также имеется возможность программировать работу отопления посуточно, поденно и даже почасово. По большому счету, правильно выбранная автоматика для твердотопливного котла дает даже возможность интегрировать ее в глобальную систему умного дома.

Как сделать своими руками простейшую автоматику: советы и рекомендации

Простейшее автоматическое управление твердотопливным котлом наладить своими руками не сложно. Самое главное здесь – купить правильное оборудование. Сами понимаете, что сделать все нужные приборы у вас не получится, да и само оборудование, по большому счету, стоит не так уж и много. Именно поэтому, говоря о самодельной автоматике для твердотопливного котла, в большинстве случаев имеется в виду покупка готового оборудования и его установка своими руками. Производится монтаж своими руками довольно просто, и представить весь этот процесс можно в виде следующей последовательности работ.

1. Установка вентилятора. Это самая сложная часть работы, особенно если конструкцией котла не предусмотрено автоматическое управление. В такой ситуации самостоятельно придется сделать отверстие для нагнетания воздуха и установить на него турбину. В принципе, для технически грамотного человека это несложно – главное здесь не забыть про термостойкий уплотнитель между вентилятором и дверкой, а все остальное мелочи. Прикручивается вентилятор винтами через заранее просверленные в дверке поддувала отверстия.
2. Подключение контроллера. Здесь также нет ничего сложного – приобретая комплект автоматики, вы покупаете некоторое подобие конструктора, который собирается по схеме. Не исключением является и коммутация проводов, которые ко всему прочему оборудованы разъемами, перепутать которые невозможно.

Когда автоматика будет собрана, остается только одно – установить температурный датчик. Как правило, практически во всех моделях современных твердотопливных котлов для него предусматривается специальное место. Если таковое отсутствует, то закрепить датчик можно непосредственно на подающем трубопроводе – в простейшем варианте это делается с помощью металлизированного термостойкого скотча. Датчик просто приматывается к трубе.

Самодельная автоматика для твердотопливного котла фото

Это что касается электронного управления твердотопливным котлом. Но кроме него, существуют и механические системы, которые регулируют интенсивность горения топлива банальным открыванием и закрыванием дверки поддувала котла. Работает такое автоматическое управление, можно сказать, элементарно просто. В котел (в специально предусмотренное место) устанавливается механический термоэлемент – при нагревании встроенная в него пластина изменяет свою форму и конфигурацию, что приводит в движение специальный рычаг. В свою очередь, этот рычаг связан с дверкой поддувала тросиком или цепочкой, которая и передает движение рычага непосредственно дверке, в результате чего она открывается и закрывается, в зависимости от температуры теплоносителя в котле.

Какая автоматика для твердотопливных котлов лучше? Механическая или электронная? И того и у другого принципа управления горением топлива в котле имеются свои недостатки. Электронные системы не работают без электричества – чтобы обезопасить работу котла в моменты, когда пропадает электроэнергия, дополнительно придется приобрести блок бесперебойного питания. Механику часто заклинивает. Кроме того, на выбор той или иной системы автоматизации твердотопливного котла также может повлиять и ее стоимость – механика обойдется дешевле.

Автор статьи Александр Куликов

на твердом топливе, электрокотлов, контроллеры системы, управление своими руками

Котлы, оборудованные приборами автоматического контроля, работают самостоятельно, хозяевам необязательно постоянно принимать участие в обогреве дома.

Поддержка в теплоносителе постоянной температуры и давления, регуляция интенсивности потребления энергии или топлива — все это происходит автоматически.

Устройства для автоматики котлов

Арматура — важная часть оснащения для котла, её надёжность — гарант безопасности оборудования.

Гидравлические стрелки

Используются для разделения потоков, позволяют организовать независимые контуры для движения теплоносителя.

Группа быстрого монтажа

Устройства, позволяющие подключить к котлу необходимые дополнения, подключаются к гребёнке (распределительному коллектору).

Группа выбирается в соответствии с предполагаемыми задачами: в зависимости от них в набор вводятся нужные компоненты.

В насосную группу входят:

• насос с подходящими техническими параметрами;
• запорная арматура;
• крепёж;
• термоизоляция, отвечающая требованиям пожарной безопасности.

Все компоненты группы имеют заводские сертификации, проверены на герметичность непосредственно на заводе-производителе.

Коллекторы

Предназначены для распределения жидкости из тепломагистрали по контурам и веткам.

Если предусмотрен оборот, то для сбора и смешивания потоков из контуров и веток.

• Являются более современным и удобным средством для организации тепловых коммуникаций.
• Повышают показатели эффективности для любой системы отопления.
• Незаменимы при создании микроклимата в домах, где два и более этажа.
• Позволяют поддерживать температурный режим и другие параметры для каждого ответвления отдельно.

Важно! Правильный подбор арматуры продлевает срок службы всей системы в целом и ограждает от аварий.

Виды и функции клапанов

Клапаны — характеризуются как устройства управления и безопасности. С их помощью:

• меняются установки системы;
• обеспечивается стабильность и поддержка заданных параметров;
• становится возможной настройка под конкретные условия.

Трехходовой

Поддерживает заданную температуру жидкости на выходе. Внутри устройства размещена шайба из материала, реагирующего на перепады температур.

При увеличении или уменьшении она меняет размер и изменяет размеры выходных отверстий. Результатом является своевременное добавление в систему холодной или горячей воды.

Обратный

Задача этого клапана — в обеспечении однонаправленного потока теплоносителя.

Выполнен в расчёте на высокое гидравлическое сопротивление, поэтому не всегда может использоваться в системах с циркуляцией без насоса.

​

Для использования в условиях малого сопротивления подходят клапаны с чувствительной заслонкой, которая реагирует на минимальное давление.

В обратном клапане регулировка возложена на пружину, которая обеспечивает перекрывание затвора.

Клапан подбирается по параметрам конкретной системы, выпускаются варианты с различной упругостью пружины и разными видами перекрывающих устройств.

Регулирующие, запорно-регулирующие, запорные

Регулирующие — меняют интенсивность подачи воды от максимума до минимума (для этого клапан открывается или закрывается).

Запорные — регулируют поток в двух позициях: только открытой или закрытой.

Установка проводится в соответствии с направлением потока — оно обозначено стрелкой.

Вам также будет интересно:

Термостатические

Автоматически регулирует степень нагрева радиатора. Нагреваясь, шток устройства перекрывает подачу теплоносителя. Поддаётся ремонту — шток можно заменить.

Клапаны подбираются в зависимости от местоположения подводки к радиатору: нижней, угловой или осевой.

Фото 1. Термостатический клапан модели HP 30-65, латунь, никелированное покрытие, наружная резьба, производитель — «Stout».

Батареи, рассчитанные на нижнее подключение, иногда выпускаются с уже установленными вкладышами-клапанами. Радиаторы с боковой подводкой продаются со специальными наборами с клапанами в комплекте.

Регуляторы давления

Предохраняют отопление от скачков давления. Подбираются, исходя из пропускной способности.

Перепускные

​

Срабатывают при опасном повышении давления, например, в результате уменьшения подачи воды, когда заданная температура достигнута.

В такой момент клапан сбрасывает в обратку излишки кипятка.

В результате температура становится ровнее по контуру, насос предохраняется от перегрузки.

Устанавливаются на перемычках и рядом с насосами.

Предохранительные

Клапаны защищают все части системы от чрезмерного давления, это случается при закипании теплоносителя. Подбирать следует исходя из фактических технических особенностей — с учётом допуска избытка в 20—30%.

Балансировочные

Похожи на вентиль, используются как ограничитель для регулирования интенсивности потока теплоносителя, поддерживают установленные параметры давления и расхода теплоносителя.

Часто устанавливаются вместе с запорной арматурой.

Регуляторы расхода

Работают по показаниям датчиков температуры окружающего воздуха и обратки.

Данные можно получать на местах установки радиаторов, что позволяет получать ровную температуру во всех помещениях.

Препятствует перегреву окружающей среды.

Реле максимального давления

Защищает систему от перегрева, взрыва при большом скачке давления. Срабатывание реле приводит к автоматическому отключению котла.

Реле минимального давления

Устройство предназначено для предохранения от падения давления ниже установленного минимума (устанавливается мастером). Границы минимума и максимума можно менять при настройке котла.

Это мембрана, которая при срабатывании разрывает электрическое соединение. При нормализации показателей мембрана встаёт на место, и котёл снова можно запустить.

Термостат

Удерживает температуру воды в заданных пользователем границах.

Контроллер

Предназначен для осуществления продуманных программ управления системой.

Существуют разные виды контроллеров, однако датчики давления и температуры предусмотрены в любом из них.

Устройства различаются по набору управляемых объектов и средствам сообщения с ними и всей отопительной системой.

Принцип работы энергозависимой и энергонезависимой системы отопления

Все устройства, устанавливаемые с целью контроля рабочих процессов системы, разделяются на энергозависимые (электронные) и энергонезависимые (механические).

Механические стоят дешевле, очень просто устроены и не нуждаются в электричестве. Основной принцип — изменение размеров или положения элемента конструкции, чувствительного к изменениям температуры или давления. В соответствии с этим уменьшается или увеличивается подача газа, интенсивность потока теплоносителя, другие параметры работы системы.

Энергозависимые автоматические устройства управляются микропроцессором, клапаны срабатывают на основе обработки данных.

Нужные пользователю режимы работы системы задаются на дисплее устройства.

Справка! Электронные приборы можно дублировать механическими, тогда поломка в электронике не скажется на работе отопительного устройства. Особенно это актуально, если случаются длительные периоды без света.

Как настроить управление своими руками

Основные шаги по настройке:

1. Отладка систем водоснабжения, горячего и холодного. В качестве инструкции используется руководство по безопасности, проверяются предохранительный клапан и регулятор давления.

2. У газового котла проверяется газовая рампа на горелке. Сначала все проверяется без розжига, на минимальной мощности, затем на средней и на максимальной.

   Если работает без сбоёв, можно установить автоматический режим.

3. Калибруются датчики давления и температуры. Работа датчиков проверяется в двух режимах: аварийном и автоматическом.

Затем система запускается на 72 часа. Если работает без отклонений, можно считать настройку успешной.

При необходимости перенастраивается автоматика, для этого нужен гаечный ключ и отвёртка. У устройства снимается крышка, изменения вносятся в диапазон допустимых значений (когда прибор сработает), повышается или понижается давление.

При изменениях давления после подключения прибора в сеть новые значения будут высвечены на манометре.

Регулировку температуры в помещениях лучше осуществлять непосредственно на месте, установив датчики. На котле можно отрегулировать степень нагрева теплоносителя.

Для правильной отладки температуры в комнатах приобретается и устанавливается термостат, который даёт возможности программирования с циклом до недели и управления котлом по мобильнику через специальное приложение.

Важно! Установку автоматических приборов лучше поручить профессионалам, особенно когда котёл газовый. Если есть знания и навыки, то настроить можно самостоятельно.

Вам также будет интересно:

Особенности автоматики для электрокотлов

Многое из автоматики для газовых котлов отлично подходит для электрических. К тому же электрокотлы хорошо совместимы с приборами автоматического контроля, поэтому умельцы могут создать своими руками вполне современный автоматизированный нагревательный прибор для дома.

Особенности:

1. Предохранение котла от избыточного давления возлагается на подрывной клапан, который срабатывает при скачке давления и сбрасывает излишки теплоносителя в канализацию.

   Это механическое устройство следует установить как запасное даже при установленных электронных приборах.

2. Для оценки реального состояния и качества работы котла обязательны датчики давления и температуры.
3. Включение и выключение котла регулируется механической автоматикой. Например, терморегуляторы пластинчатого типа, которые устанавливаются в помещении. Устройство будет замыкать или размыкать электрическую цепь в соответствии с повышением или понижением температуры в помещении.

Безопасность работы системы обеспечивают датчики, предохраняющие от перепадов напряжения.

Дополнительная экономия энергии достигается при установке блоков для смешивания остывшей и нагретой воды в трубах. Оснащённый этим минимумом автоматических приборов котёл будет прекрасно обогревать дом.

Устройства на твердом топливе

Электронное оборудование для автоматизированного контроля позволяет увеличить отдачу котла и экономит ресурсы топлива. Важно подбирать автоматические приборы, основываясь на технические данные отопителя.

Автоматика состоит из компьютера и вентиляторной турбины. Благодаря его работе в котле:

• поддерживается постоянная температура;
• эффективно сгорает топливо, что позволит экономнее его расходовать;
• датчики позволяют чётко контролировать температуру в разных отсеках котла и равномерно распределять тепло по всему контуру.

Установка автоматических приборов поручается профессионалам. Откалибровать можно самостоятельно, по инструкции.

Механическая автоматика намного дешевле, чем электронная. Простое устройство и простые функции: открывать и закрывать доступ воздуха в камеру сгорания. Энергетически независима, поэтому надёжнее. Легко установить своими руками.

Автоматика для твердотопливного котла делает расход топлива оптимальным: это значительная экономия.

Справка! Применение приборов контроля помогло этому виду нагревательных установок стать востребованным — автоматику можно установить практически на любой котёл, который превращается в современное устройство.

Что именно улучшается в котле на твёрдом топливе:

• регулировка температуры, простая настройка;
• контроль подачи воздуха в топку: при остывании подаётся больше воздуха, при перегреве — меньше;

• агрегат можно оставлять без присмотра, в доме при этом сохраняется нормальная температура;
• система безопасности подаёт сигнал о неисправности или сбое;
• на случай отключения света в приборах предусмотрена возможность автономной работы;
• во многих моделях топливо подгружается без участия человека;
• есть устройства, регулирующие очистку от золы;
• котлом можно управлять с пульта.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о погодозависимой автоматической системе управления.

Автоматическое управление — безопасно и надёжно!

Котлы с автоматикой не уступают газовым и даже электрическим моделям. Её можно установить даже на уже используемое простое устройство. Однако каждый автоматический прибор следует выбирать очень тщательно, проверяя его на совместимость.

Котёл без автоматики требует достаточно ответственного отношения владельца, много внимания и представляет собой небезопасное устройство.

Автоматика приводит нагревательные приборы к стандарту безопасности — правильно подобранные и установленные устройства обеспечивают стабильную работу, равномерный нагрев и гарантию спокойствия и тепла в доме своего владельца.

Вентилятор WPA 120 с заслонкой

Вентилятор наддува для твердотопливных котлов WPA 120

Нагнетательный центробежный вентилятор  WPA 120  производства — польской компании MPLUSM.

Данное предприятие специализируется на производстве турбин для твердотопливных котлов. Модель пользуется стабильным спросом на российском рынке, так как характеризуется высоким качеством и исключительной  надежностью.

Данная модель вентилятора является самой продаваемой моделью из всей линейки турбин для котлов фирмы MPLUSM. В корпусе турбины смонтирован двигатель «EBM», Германия, обеспечивающий необходимый объём воздуха для котлов мощностью от 17 до 45 Квт.

Вентилятор WPA 120   выполнен из алюминиевого сплава и оснащен качественным тихоходным  двигателем  фирмы  «EBM», Германия . Сам двигатель от балансирован, с внешней стороны закрыт решеткой для безопасности работы и предотвращения попадания внутрь посторонних предметов.

Лопасти двигателя выполнены из нержавеющей стали, позволяют вентилятору работать с котлами на любом виде топлива.

Для предотвращения подсасывания воздуха из зольника котла, в вентиляторе установлена гравитационная заслонка с балансировочным винтом. В верхней части вентилятора установлена клемная коробка с ответной частью для подключения контроллера котла.  К котлу вентилятор присоединяется через фланцевое соединение, в комплекте идет прокладка.

Вентилятор WPA 120   может работать в паре с любым командо-контролером европейского  производителя. Блок управления для котла WPA 120 , можно подобрать на сайте аквасвит.рф, в разделе «КОНТРОЛЛЕРЫ ДЛЯ ТВЕРДОТОПЛИВНЫХ КОТЛОВ».



В комплект поставки входит:

Турбина со шнуром питания подходящим ко всем контроллерам польских производителей

Термоустойчивая  прокладка под фланец

Инструкция с технической информацией на русском языке

Вентилятор наддува для твердотопливных котлов WPA 120 -позволяет повысить КПД котла, мощностью до 45 КВТ, тем самым уменьшим затраты на приобретение топлива.

Основные технические характеристики:

Мощность двигателя:  83 Вт

Производительность: 285 куб/час

Максимальное давление: 360 Паскаль

Максимальные обороты двигателя: 2350 оборотов /минуту



Вентилятор для котла:

В некоторых моделях пиролизных или обычных котлов на твердом топливе удобно использовать принудительные вентиляторы отсоса воздуха, дымососы. У Польского производителя MplusM, они представлены сериями RR 152-3030 LH, R2E 150 AN91-06,  R2E 180 CG 82-05+kond, R2E 210 AA 34-05+KPL. Узнать стоимость различных по характеристикам дымососов MplusM, можно перейдя по ссылке ниже….

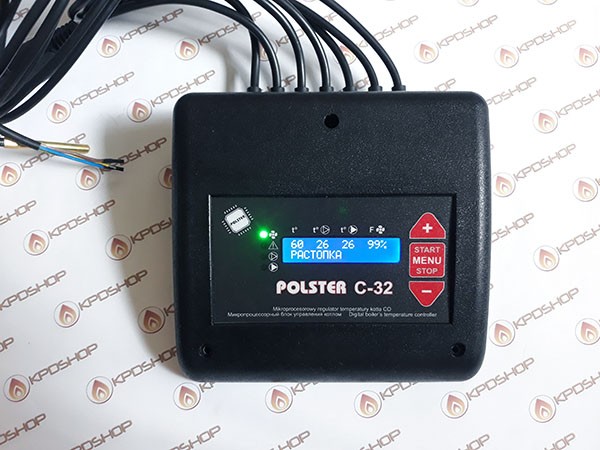

Для управления котлом в автоматическом режиме, по заданным параметрам температуры, времени и прочему, к вентилятору необходимо подключить блок управления, контроллер. Этот прибор, со встроенным микропроцессором, по заданным програмам в базе или же на основе пользовательских установок, будет управлять работой вентилятора наддува или дымососом. Все контроллеры для вентиляторов или дымососов, снабжены несколькими заводскими программами управления работой вентилятора. В некоторых их них, есть расширенный функционал. Можно не только задать время включения и выключения вентилятора по температуре теплоносителя, но и задать обороты вентилятора (мощность наддува) на каждом из стадий работы отопительного котла. Самые популярные модели контроллеров: АТОС, Комфорт Эко, KG Elektronik CS-19. Цена на контроллеры для котла зависит от количества в заказе.

Например, цена блока управления-

Для нетребовательного покупателя или ограниченного в финансовых возможностях, производители выпускают бюджетные версии комплектов для подключения к котлу (вентилятор+контроллер). Эти комплекты доступны по цене, но ограниченны по функциональным возможностям. Например: Блок управления котлом PK 22+вентилятор NWS 75

Клиентам, которые хотят изготовить твердотопливный котел своими руками, могут понадобится ручки для котла малая 14 см  и большая 17 см.,жаростойкий керамический уплотнительный шнур квадратного сечения.

В наличии есть различные диаметра:

квадрат 10 мм

квадрат 12 мм

квадрат 15 мм

квадрат 20 мм

Котел длительного горения своими руками – чертежи, изготовление

Владельцев частных домов, решивших установить твердотопливный котел отопления, в первую очередь заботят 3 параметра — тепловая мощность агрегата, его цена и длительность горения с 1 загрузки. Эти параметры взаимосвязаны, чем больше мощность и продолжительность работы, тем выше стоимость теплогенератора. Единственный способ сократить затраты – сделать котел длительного горения своими руками либо поручить работу мастерам. Представляем 2 конструкции ТТ-котлов, подробные чертежи и порядок изготовления отопителей.

Как увеличивается длительность горения твердого топлива

Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.

Разновидности классических котлов с увеличенной топливной камерой

Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом неэффективно, и вот почему:

1. Дровяные и угольные котлы достигают своего КПД 70—75% во время максимального горения. При тлении эффективность агрегата снижается до 40—50% (как у обычной буржуйки).
2. Тлеющие дрова выделяют мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, не обогревающий дом в полной мере?
3. Свежесрубленное дерево определенных пород (например, тополь, ива) и низкокалорийное топливо невозможно нормально сжечь в режиме тления.

Заводской котел с увеличенным топливником, где дрова горят сверху вниз

В действительности, твердотопливные котлы длительного горения – это те, что имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше в топке дров, тем дольше они горят и выделяют тепло.

Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:

• классические, с принудительной подачей воздуха;
• действующие по принципу верхнего горения (типа прибалтийской «Стропувы»).

Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.

Классический котел продолжительного горения

В данном разделе вашему вниманию предлагается самодельный отопительный агрегат на дровах и угле, разработанный и сделанный нашим экспертом Виталием Дашко. Мастер собрал на заказ несколько десятков подобных теплогенераторов разной мощности, постоянно совершенствуя конструкцию. Краткий обзор ТТ-котла смотрите на видео:

Надежность и эффективность котлов уже проверена временем на различных объектах. Технические характеристики представленной модели агрегата следующие:

• мощность – 22–24 кВт;
• длительность горения (в среднем) на дровах 10—12 часов, минимум – 8 ч;
• то же, на угле – до 1 суток;
• КПД — 75—77%;
• максимальное рабочее давление в системе отопления – 3 Бар, номинальное – 1. 5 Бар;
• количество воды в котловом баке — 50 л;
• масса изделия — 150 кг;
• размер загрузочного проема (ширина х высота) 360 х 250 мм;
• общий объем топки — 112 л, полезный (под загрузку топлива) — 83 л;
• глубина топки — 46 см, оптимальная длина полена – 40 см.

Для справки. Мастер изготавливает котлы длительного горения разной мощности, в линейку входят агрегаты на 16, 24, 36 и 130 кВт. Цена готового изделия на 24 кВт при заказе у мастера составляет около 450 у. е. Все вопросы и уточнения, связанные с устройством твердотопливного котла и его изготовлением, можно обсудить лично с Виталием, чьи контакты указаны на странице «Наши эксперты».

Устройство и габаритные размеры дровяного котла длительного горения для изготовления своими руками показаны на чертеже:

Теплогенератор успешно функционирует как на дровах, так и на угольном топливе. Полезная вместительность топливника посчитана до нижней кромки загрузочного проема, поскольку камеру нежелательно заполнять доверху. Работа котла происходит в таком порядке:

1. После закладки и розжига твердого топлива дверцы герметично закрываются.
2. На электронном блоке управления выставляется желаемая температура теплоносителя, рекомендуется не ниже 50 °С. Затем блок включается в работу нажатием соответствующей кнопки, запускается вентилятор.
3. При разогреве до установленной температуры вентилятор отключается, доступ воздуха в топливник прекращается. ТТ-котел находится в режиме ожидания, дрова тлеют очень слабо и практически не дают тепла.
4. После падения температуры в котловом баке контроллер дает команду на запуск вентилятора и процесс горения в топке возобновляется.

Контроллер изменяет производительность вентилятора по своему усмотрению с целью достичь максимальной эффективности горения. Сжигание тлением в данном самодельном котле отсутствует, он либо находится в состоянии ожидания, либо сжигает дерево и уголь в интенсивном режиме.

Внутреннее устройство агрегата показано на чертежах котла в разрезе:

В отопительной установке реализован классический способ сжигания твердых видов топлива с прямой передачей тепла стенкам водяной рубашки и своду, являющемуся днищем котлового бака. В этот бак погружен жаротрубный теплообменник, отбирающий теплоту дымовых газов. Подогретый в канале воздух подается в топку снизу, через колосниковую решетку. Длительность горения обеспечивается за счет:

1. Большого объема топливника.
2. Полного перекрытия доступа воздуха в топку в режиме ожидания. После отключения вентилятора срабатывает гравитационная заслонка, закрывающая воздуховод и таким способом не дающая тяге дымохода раздувать угли.

Устройство задней части и жаротрубного теплообменника изображено на следующем чертеже:

Инструменты и материалы для изготовления

На заготовки для сборки твердотопливного котла долгого горения обычно идет низкоуглеродистая сталь марок Ст 3, 10, 20. Лучший вариант – Ст 20, сделанные из нее теплогенераторы служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45) имеет свойство прикаливаться от высокой температуры, а потому для сварки теплогенератора непригодна.

Если у вас имеется достаточный опыт сварочных работ и возможность купить металл подороже, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). Как самостоятельно определить марку стали с достаточным приближением, рассказано в этой статье.

Перечень заготовок, из которых вы станете собирать твердотопливный котел своими руками, приведен в виде таблицы:

Совет. Заготовки лучше всего рубить на гильотинных ножницах где-нибудь в мастерской. Так вы сэкономите массу времени на ручную резку и зачистку от заусенцев.

Дополнительно потребуются такие материалы:

• уголок равнополочный 50 х 4 мм для изготовления колосников;
• труба DN50 – на теплообменник и патрубки подключения системы отопления;
• труба DN150 – на дымоходный патрубок;
• труба профильная 60 х 40 мм для воздушного канала;
• полоса стальная 20 х 3 мм;
• базальтовый утеплитель плотностью 100 кг/м³ и толщиной 2 см;
• гладкий листовой металл 0.3—0.5 мм с полимерной окраской;
• готовые ручки на дверцы;
• шнур, картон асбестовый.

Из инструментов стоит отметить аппарат сварочный, болгарку и дрель, для сварки используются электроды АНО-21 либо МР-3С. Остальное — стандартный набор измерительных приспособлений и инструментов, имеющийся в каждом доме.

Вентилятор и блок управления польского производства подходит к любому самодельному ТТ-котлу

Применяемый в ТТ-котле комплект автоматики, состоящий из блока управления, вентилятора и датчика температуры – польского производства (не перепутайте с китайским, он выглядит так же). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Сборка отопительного агрегата

Первый этап изготовления котла долгого горения заключается в сборке корпуса топливника из металла толщиной 4 мм сваркой на прихватках. Все начинается с днища агрегата, к которому прихватываются боковые стенки, крышка свода и проемы для дверок, как изображено на фото:

Лист днища выпускается в каждую сторону в соответствии с чертежом, в то же время он служит нижним обрамлением дверцы зольника. Внутри камеры на сварке закрепляются полочки из уголков, куда будет опираться колосниковая решетка. Собранный топливник тщательно проваривается по всем стыкам и проверяется на герметичность.

Второй этап – монтаж водяной рубашки из металла 3 мм. Ее толщина у боковых стенок составляет 2 см, поэтому к корпусу топливника следует приварить отрезки стальной полосы, выпустив их на 20 мм. К ним прихватываются стальные листы обшивки.

Внимание! Водяная рубашка начинается на уровне колосниковой решетки и не омывает зольную камеру.

Посередине в шахматном порядке ставятся так называемые клипсы. Это стальной круг, пропущенный через отверстия в стенке котлового бака и приваренный к топке встык. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:

На фото справа видно, где находится низ водной рубашки, слева – котловой бак

Несколько слов о том, как сделать добавочные клипсы по краям водяной рубашки самодельного твердотопливного котла. Нужно взять полосу 20 мм и вставить ее с торца между стенок на глубину 50—100 мм, а затем приварить с обеих сторон.

Третий этап – монтаж жаровых труб в верхнюю часть котлового бака. Для этого в задней и фронтальной стенке согласно чертежу прорезаются отверстия, куда вставляются трубы. Их торцы герметично провариваются, как и все стыки водяной рубашки.

Жаровые трубы теплообменника расходятся веером от дымоходного патрубка

Четвертый этап – изготовление дверец и колосниковой решетки. К дверкам изнутри приваривают полосу в 2 ряда, а между ними вкладывают асбестовый шнур, это будет уплотнение притвора. Колосники делают из уголков №5, приваренных наружным углом вниз. Так они служат рассеивателями воздуха, подающегося вентилятором в зольник.

На пятом этапе в стенки котлового бака врезаются штуцеры для присоединения подающего и обратного трубопровода, устанавливается патрубок дымохода и воздушный канал из трубы 60 х 40 мм с фланцем крепления вентилятора. Воздуховод входит в зольную камеру на середине задней стенки, сразу под водяной рубашкой.

Этап шестой – приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной обшивки котла длительного горения.

Этап седьмой, последний. Котловой бак обкладывается с боковых сторон и сверху базальтовым утеплителем, последний фиксируется с помощью шнура. После остается прикрутить листы крашеного металла саморезами к закладным деталям и установить дверцы.

Плотное базальтовое волокно хорошо утепляет корпус и спокойно выдерживает высокую температуру. Стекловату применять не стоит

В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котле сверху. Датчик температуры необходимо вложить под базальтовый утеплитель со стороны задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения можно внести ряд полезных дополнений, по вашему желанию:

• встроить в котловой бак водяной контур подогрева воды на ГВС;
• предусмотреть погружную гильзу для установки термометра – на случай отключения электричества, когда дисплей контроллера погаснет;
• то же – для монтажа группы безопасности;
• установить электрический ТЭН, подогревающий теплоноситель после прогорания дров.

Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле с целью ее нагрева на хозяйственные нужды. Нужно взять 10 м медной трубки диаметром 8—12 мм и выгнуть из нее змеевик в виде спирали. Последняя наматывается внутри котлового бака вокруг жаровых труб, а концы выводятся наружу с задней стороны агрегата. Получаем двухконтурный котел длительного горения.

Примечание. Практика эксплуатации данных теплогенераторов показала, что монтаж электрического нагревателя необходим тем домовладельцам, кто желает отапливать дом по ночному тарифу. В остальных случаях длительности горения хватает, чтобы не бегать в котельную среди ночи с целью подбросить дровишек.

Пленку с крашеного металла лучше снять сразу, а дверки покрыть термостойкой эмалью

Ножки агрегату можно приделать на любом этапе, выбрав подходящие отрезки металлопроката. Подробности и секреты сборки ТТ-котла смотрите в авторском видео мастера — создателя отопительного агрегата:

Котел с верхним горением топлива

На постсоветском пространстве данные теплогенераторы известны в двух разновидностях:

1. Прибалтийские агрегаты фирмы «Стропува» (Stropuva) и их производные от других изготовителей.
2. Дровяные печи типа «Бубафоня».

Неизвестно, какой из отопителей появился раньше, но печь Бубафоня завоевала широкую популярность как обогреватель для дач, гаражей и прочих зданий с низкими требованиями к эстетике изделия. Чего нельзя сказать о котлах верхнего горения, хотя многие их почему-то считают единственно возможной версией твердотопливных теплогенераторов продолжительного сжигания. В действительности, их единственный козырь все тот же – топливник больших размеров.

Принцип действия подобных котлов состоит в горении топлива, придавленного грузом, по направлению сверху вниз. Причем воздух подается в зону сжигания тоже сверху, по телескопической трубе, соединенной с грузом. Рабочая схема агрегата показана на рисунке:

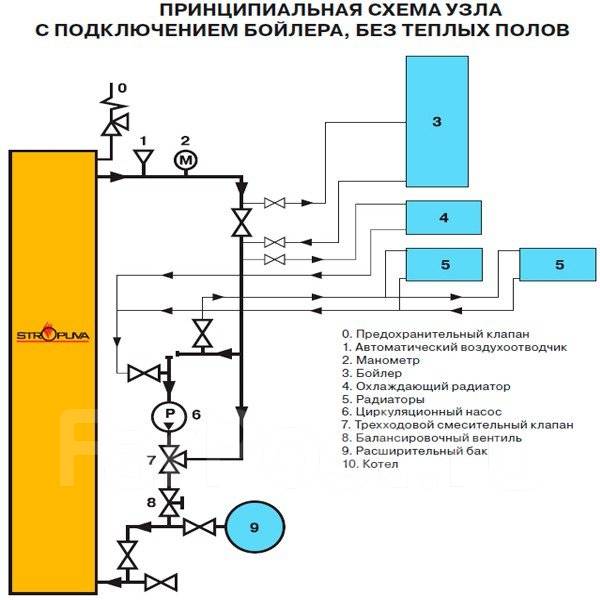

Оригинальная схема котла, взятая с сайта stropuva.ru

В процессе эксплуатации котлов Stropuva проявилось множество недостатков, о чем свидетельствуют и отзывы владельцев на форумах:

1. Нельзя подкинуть в топку поленьев, пока не сгорит предыдущая закладка. Физически это возможно, но тогда принцип верхнего сжигания нарушится, пламя охватит все слои топлива.
2. При работе на свежих опилках и другом мелком мусоре остатки топлива «зависают» на стенках.
3. Эффективность ТТ-котла не слишком высока, поскольку в нем отсутствует теплообменник. Из-за камеры нагрева воздуха и большого топливника для теплообменника не осталось места.

Больше критических недостатков у теплогенератора нет, а кое-что в самодельной версии можно исправить по своему разумению. Например, поставить днище и колосники, организовав зольную камеру. Избавиться от недостатка с догрузкой тоже можно, если поставить между загрузочным и зольным проемом дополнительную дверцу. Данная идея модернизации котла верхнего сжигания принадлежит другому нашему эксперту – Владимиру Сухорукову, о чем он рассказывает в своем видео:

Подготовка материалов

Круглый корпус создает некоторые неудобства в изготовлении, но и квадратным его не сделаешь, — топливо станет «зависать» по углам. Есть проблема и со сборкой телескопической трубы с грузом, так что эту часть лучше взять от печи Бубафоня. Чертеж котла длительного горения, сопоставимого по размерам с классической версией, выглядит так:

Перед тем как сделать котел, подбираем материалы по чертежу:

• труба DN 400 со стенкой 5 мм – на топливник;
• то же, DN 50 – на подачу воздуха и водяные патрубки;
• то же, DN 100 – для дымохода;
• заготовка из листа толщиной 10 мм круглой формы с диаметром 38 см;
• полоса 40 х 4 мм – для распределителей воздуха;
• арматура диаметром 16—20 мм периодического профиля – на колосники;
• базальтовая вата толщиной 3 см и плотностью 100 кг/м³;
• тонколистовой металл с полимерным покрытием.

Выбор материала водяной рубашки зависит от способа ее монтажа, ведь у домашнего мастера вряд ли найдутся в запасе вальцы, способные придать металлу толщиной 3 мм форму цилиндра. Варианты такие (показаны ниже на схеме):

1. Схема №1. Взять тонкостенную трубу большего диаметра, хотя найти таковую непросто, а обычная сильно утяжелит котел.
2. Схема №2. Два листа металла согнуть в 2 местах под углом 60°, а потом сварить две половинки вместе. Понадобится пресс – листогиб.
3. Схема №2 в другом исполнении. Варить рубашку из 6 листов – сегментов на клипсах.
4. Схема №3. Сварить прямоугольный короб, отчего увеличится объем котлового бака.

Схему №2 можно реализовать двумя способами – сварить из 2 согнутых половинок или 6 плоских листов

Также понадобится листовой металл 3 мм на обрамление дверок, дно с крышкой и воздушную заслонку.

Изготовление теплогенератора

Производство работ начинается с вырезания заготовок и проемов в стенке трубы по размерам на чертеже. Из вырезанных частей делаются дверцы, к ним прилаживаются навесы и покупные ручки. Из арматуры варится колосниковая решетка, показанная на фото:

В целом алгоритм сборки котла верхнего горения выглядит так:

1. В круглой заготовке для груза прорезать отверстие, вставить в него трубу и обварить.
2. К нижней части груза приварить 6 изогнутых полос, что послужат распределителями воздуха.
3. Прикрепить к топке днище, установить внутрь колосники.
4. Вырезав отверстие по центру крышки для воздушной трубы, приладить ее к топливнику. Перед этим нужно поставить трубу с грузом на место.
5. Приварить патрубок дымохода.
6. Смонтировать водяную рубашку по выбранной схеме, герметично обварить все стыки.
7. Произвести врезки патрубков для теплоносителя.
8. Выполнить утепление и обшивку котла, установить дверцы.
9. Поставить на верх воздушной трубы заслонку.

Для распределения воздуха достаточно шести полос-распределителей

Установить автоматику и наддув на котел длительного верхнего горения затруднительно, поскольку к движущейся трубе вентилятор не приставишь. Надо смастерить гибкий рукав, а для датчика температуры предусмотреть погружную гильзу. Вложить его под утеплитель нельзя, потому что зона горения в данном виде отопителей постоянно смещается вниз.

Проводить испытания котла лучше, конечно, на улице

Заключение

Обе конструкции твердотопливных котлов длительного горения, сделанные своими руками, имеют право на жизнь. Но изготовить надежный отопительный агрегат непросто – стыки металла нужно проваривать качественно и герметично.  Без опыта и квалификации сварщика не обойтись. Отсюда вывод: если видите, что не одолеете самостоятельную сборку либо у вас нет на это времени, обращайтесь к мастерам. Так вы сэкономите до 50% средств по сравнению с покупкой заводского ТТ-котла.

Автоматика для твердотопливных котлов, термостатические регуляторы тяги

Отопление ПЛЭН: технические хаpaктеристики

Что такое система отопления П Л Э Н. Ее устройство и принцип действия, способы применения. Позитивные и негативные стороны пленочного отопления – правда и вымысел. …

18 05 2021 5:26:41

Отопительная кирпичная печь для дома, каменные печи

Описание того, какими бывают самые распространенные кирпичные печи для дома и схем их работы. Рекомендации по устройству режимов зима/лето, преимущества и недостатки каждой разновидности источников тепла….

05 05 2021 5:23:55

Строим домашние бани или сауна в квартире

Если вы не располагаете большими финансовыми возможностями, а размеры приусадебного участка не дают возможности возвести отдельный домик для сауны или бани ……

28 04 2021 4:21:50

Ортофосфорная кислота: применение от ржавчины

Ортофосфорная кислота и ее применение от ржавчины: для автомобиля, сантехники, инструмента. Использование кислоты: нанесение на поверхность или погружение в нее предмета. Фото и видео инструкция….

07 04 2021 1:34:53

Цокольный сайдинг Техоснастка и другие виды: Хольцпласт, металлический, Vox, виниловый, Гранд Лайн

В данной статье вы узнаете о таких видах цокольного сайдинга как: Техоснастка, Хольцпласт, металлический, Vox, виниловый, Гранд Лайн, узнаете о их достоинствах и недостатках, а так же сможете выбрать лучший вариант для себя. …

05 04 2021 2:41:12

Отопительные печи для дачи на дровах

Обзор отопительных печей для дачи, работающих на дровах. Устройство, принцип работы, преимущества и недостатки металлических печей для отопления дачи или гаража…

04 04 2021 12:11:37

Какой водонагреватель лучше выбрать

Установки подразделяют на два вида: электрические и газовые. Такие системы очень удобны и просты в эксплуатации. Модельный ряд разных типов водонагревателей позволит выбрать бойлер, в зависимости от нужного объема потрeбляемой воды и энергоресурсов для ее нагрева ……

23 03 2021 1:43:37

Бытовая насосная станция для частного дома и дачи

Для водоснабжения небольшого дачного домика будет достаточно погружного насоса , а для 2-3-х этажного загородного дома уже нужна насосная станция, способная обеспечивать нужное давление…

15 03 2021 20:26:22

Котел двухконтурный своими руками. Твердотопливный котел сверхдлительного горения своими руками

Котел двухконтурный своими руками.

Твердотопливный котел сверхдлительного горения своими руками

Самодельный отопитель будет иметь такую конструкцию:

1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

Твердотопливный котел длительного горения своими руками чертежи. Виды твёрдого топлива для котлов отопления на фото

Торфяные брикеты

Дрова для твердотопливного котла

Древесный уголь для твердотопливных отопительных котлов

Топливные гранулы для отопительных котлов

Древесные топливные брикеты для котлов на твёрдом топливе

Евродрова (топливные брикеты для пикника)

Брикеты из переработанного мусора

Древесные опилки для котлов отопления

С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

1. Классические

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

Классический котёл на твёрдом топливе

1. Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

Схема пиролизного котла на твердом топливе

1. Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

Принцип работы пеллетного котла

1. Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

Котел водяного отопления на дровах своими руками. Хорошо зарабатываешь?

Топи брикетами. Они дороже, но их не нужно заготавливать и сушить.

Дымоход — это важный элемент любого твердотопливного котла. Чрезмерно утеплённого и большого дымохода не бывает. Маленький или плохо утеплённый дымоход — это вонь, дёготь, обратная тяга. Всегда старайся поднимать дымоход выше конька кровли, и по максимуму его утепляй.

В посёлке Знаменском я это сфотал. Дымоход зачётный

Неотъемлемой частью котельной с твердотопливным котлом должна быть буферная ёмкость. Она не только увеличит КПД котла, но и предотвратит закипание котла при отключении электроэнергии. При условии, конечно, что к котлу она подключена самотёком.

Буферная ёмкость также сглаживает температурные колебания теплоносителя , что происходит при закладке в котёл топлива и чистке котла. В буферную ёмкость можно врезать тэн, и он будет подогревать теплоноситель, когда некому затопить котёл.

Котел Стропува с буферной ёмкостью в котельной частного дома

Монтаж дровяного котла это важное и ответственное дело. Тебе могут неправильно обвязать котёл, и ты с ним будешь мучиться всю жизнь. Конденсат, затухание, закипание всё это может присутствовать в твоей жизни каждый день.

Твердотопливный котел Зота Магна в частном доме

Ты должен знать, что при топке дровами лучше использовать стальные котлы, для топки углем лучше выбирать чугунные котлы.

Подведём итоги отопления на дровах:

1. 2 года суши дрова или используй брикеты.
2. Используй стальной котёл с буферной ёмкостью.
3. Организуй правильный монтаж котла с термосмесительными узлами и самотёком.
4. Монтируй дымоход с минимум 40 мм утепления по всем правилам установки.
5. Установи электрический тэн в буферную ёмкость, и настрой его работу по ночному тарифу на электроэнергию. Это нужно для экономии твоих денег, на случай длительного отсутствия тебя дома.

Если ты физически и морально ко всему этому не готов, лучше не устанавливай дровяной котёл. Рассмотри другой источник получения тепла.

Видео строим очень эффективный котел. часть 1.

Три способа оптимизации сжигания твердого топлива

Основным оправданием покупки твердотопливного котла является то, что используемое топливо является более дешевой альтернативой нефти и газу, что может привести к более быстрой окупаемости. Много лет назад все котлы работали на твердом топливе; однако удобство трубопроводов для нефти и газа, а также снижение цен на топливо, рост затрат на рабочую силу и строгие правила EPA подняли вопросы относительно того, какой тип котла позволит сэкономить больше денег.

В последние годы технологии твердотопливных котлов значительно продвинулись вперед.Системы могут быть сконструированы для автоматической работы с электромеханическими системами подачи топлива, регуляторами частоты и даже с автоматическим оборудованием для удаления золы.

Тем не менее, даже при современной технике, необходимо получить экономию на твердотопливном котле. При правильной эксплуатации эти котлы могут работать непрерывно, останавливаясь только на плановые процедуры отключения.

Чтобы воспользоваться преимуществами твердотопливного котла, необходимо понимать несколько принципов подачи топлива и его сжигания.Вот три совета по оптимизации работы твердотопливного котла.

Твердотопливные котлы также можно настроить переносными. Эта универсальность оказывается удобной для пользователей, работающих с сезонным нагревом воды и / или пара.

Непрерывная и равномерная подача топлива — ключ к успеху

Котельная система живет и умирает (так сказать) потоком топлива в топку. Наибольшие проблемы возникают у котлов, у которых нет хорошего контроля над тем, насколько равномерным и последовательным является этот поток.Этот принцип особенно важен в приложениях с частыми колебаниями нагрузки. Система должна контролировать подачу топлива, потому что даже небольшое прерывание подачи может вызвать нарушение нагрузки. Дозирование топлива в котел должно соответствовать требованиям нагрузки, иначе процесс не будет равновесным. Это может помочь увидеть в топливе ингредиент, который, наряду с воздухом в условиях недожога и перегрева (обсуждается позже), производит энергию.

В случае твердого топлива почти всегда существует множество размеров частиц.Из-за такого несоответствия размеров топлива дозирование топлива должно поддерживать постоянную турбулентность потока, чтобы разные размеры не разделялись. Если имеет место тенденция разделения, слой печи не будет однородным, и горение будет смещено в сторону определенных областей. Равномерная консистенция топлива обеспечит большую площадь поверхности горения и предотвратит появление горячих точек и мертвых зон внутри печи.

Использование системы подачи и дозирования топлива, в которой используются шнеки для перекачки топлива, является эффективным способом точного контроля скорости подачи, а также поддержания постоянной смеси размеров топлива.

Винтовые конвейеры оказались намного эффективнее цепных или ленточных конвейеров. Геометрия крыльев и кожух шнека позволяют более точно рассчитывать скорость подачи. Другие типы конвейеров печально известны тем, что вызывают «мостик» топлива, что приводит к неравномерным слоям топлива на дне печи, вызывая неэффективное сгорание. Системы дозирования, в которых используются винтовые конвейеры, также создают пробку между печью и внешней средой. Цепные системы дозирования не создают такого уплотнения, позволяя неизмеримому количеству избыточного воздуха попадать в зону горения.

Под огнем Воздух: меньше значит больше

Чаще всего твердотопливные системы используют слишком много воздуха для подпаливания и, как следствие, не имеют достаточного количества топлива в топке. Когда это соотношение воздух / топливо несбалансировано, сгорание происходит преждевременно, что не только снижает потенциал КПД, но также может вызвать повреждение печи.

По мере сгорания твердого топлива оно претерпевает определенные изменения. Во-первых, вся влага из топлива испаряется. После высыхания топливо начнет выделять летучие газы.По мере поступления большего количества воздуха газы воспламеняются и выделяют энергию. Этот процесс будет продолжаться до тех пор, пока выгорает только уголь. Наконец, золу выпускают, и ее нужно утилизировать.

На этой схеме показан процесс, в котором топливо поступает в топку и проходит различные стадии сгорания.

Если смотреть на груду топлива внутри топки, не должно быть видно решеток. На самом деле даже не должно показаться, что куча горит.Когда используется достаточное количество воздуха, топливная куча будет казаться «дымящей», но на самом деле происходит то, что тепло и воздух вступают в реакцию с топливом и выделяют летучие газы топлива. Если используется слишком много воздуха для дожигания, летучие газы будут выделяться и сгорать одновременно, выделяя тепло на дне печи, а не в верхней части печи, где начнется передача тепла. Это преждевременное возгорание может быстро сократить срок службы решеток, а также ухудшить теплопередачу и даже унести частицы золы / пыли с дымовыми газами.

Это отличная фотография, показывающая потоки летучих газов, выделяющихся из топлива и поднимающихся к верху камеры, где процесс сгорания будет завершен.

Будьте осторожны, чтобы не уменьшить количество нагнетаемого воздуха до такой степени, чтобы котел не сгорел. Это может быть опасно, поскольку система может отреагировать нарастанием скорости вращения вентилятора, что приведет к тому, что большее количество топлива станет летучим и заполнит печь. Если эти газы внезапно возникнут, возникнет опасный обратный удар, который приведет к повреждению котельного оборудования и всех, кто находится в непосредственной близости. Лучший способ обеспечить необходимое количество воздуха — это иметь систему управления, которая ограничивает подачу воздуха вместе с подачей топлива. Для некоторых видов топлива необходимо использовать разные соотношения. Записывайте, в каких сценариях лучше всего будет горючее на решетках и будет достаточно воздуха для улетучивания топлива со скоростью, позволяющей не отставать от производства.

Позвоните по телефону через Over & dash; fire Air

После того, как нагретое топливо вступает в реакцию с воздухом подпаливания и выделяются летучие газы, нагретый воздух интенсивно смешивается с газами и вызывает их возгорание, выделяя тепло, которое должно передаваться через поверхности нагрева котла в воду. внутри судна.Цель состоит в том, чтобы добиться стехиометрического горения; то есть, когда каждая доступная высвобождаемая молекула топлива сопоставляется с молекулой кислорода из вентилятора, что приводит к анализу дымовых газов, который не показывает ни окиси углерода, ни кислорода. Это идеальное смешивание возможно только в лабораторных условиях; однако есть способы добиться очень эффективного сжигания в котельной среде.

Это еще одна отличная фотография внутренней части печи. По мере того, как летучие вещества выделяются из топлива, они встречаются с потоками воздуха под высоким давлением из форсунок с избыточным пламенем.Это турбулентное смешение воздуха и летучих газов завершает процесс сгорания, выделяя тепло для передачи внутри котла.

При нехватке избыточного воздуха большие количества окиси углерода и других горючих веществ будут проходить через систему и выходить из дымовой трубы. Эта трата топлива приводит к потерям тепла и снижает эффективность. Избыток воздуха для горения приводит к потерям тепла, поглощаемым избыточным воздухом, что также снижает эффективность. Цель здесь — найти «золотую середину» для перегретого воздуха.Точно так же, как поток воздуха под горением должен изменяться со скоростью подачи топлива, количество воздуха над огнем должно зависеть исключительно от количества кислорода в дымовой трубе. Меньшее количество кислорода указывает на более эффективное сгорание. Снимите показания дымовой трубы, чтобы увидеть корреляцию между уровнями окиси углерода и кислорода, чтобы определить наилучшую настройку кислорода для соответствующей системы котла.

Понимание того, как работает твердотопливный котел, сводится к пониманию топлива и процесса сгорания, а также оборудования, которое контролирует процесс сжигания топлива.Неправильная эксплуатация может привести к нежелательному техническому обслуживанию и разочарованию владельца котла. С другой стороны, при правильной эксплуатации твердотопливные котлы могут быть очень надежными, стабильными и экономичными.

зон перегрева для твердотопливных водогрейных котлов —

Радиаторы для плинтусов часто переоцениваются на 15% из-за устаревшего рейтинга, который давал радиаторам для плинтусов «премиум» по сравнению с обычно более высокими чугунными радиаторами, потому что радиаторы для плинтусов расположены ближе к полу, где воздух прохладнее. При прохождении более холодного воздуха через радиатор большая разница температур между воздухом и горячей водой увеличивает теплопередачу. Этот рейтинг отмечен в рейтингах I = B = R в литературе по плинтусам. Рейтинги плинтусов следует разделить на 1,15, потому что фактор премии фактически не доказан в лабораторных условиях.

Во-вторых, когда ребристая труба установлена ​​близко к потолку, она также теряет способность рассеивать тепло, потому что у нее нет уровня пола, а воздух с низкой температурой движется через ребра.Вопреки своему названию, радиаторы для плинтусов на самом деле являются конвекторами для плинтусов и полагаются на движение воздуха снизу вверх для вывода тепловой энергии. I = B = R номинальная мощность плинтуса обычно рассчитывается на основе пара 215 ° F и температуры окружающей среды 65 ° F. Для уменьшения производительности горячей воды применяется коэффициент 0,69. Этот фактор еще больше усиливается за счет более высоких температур окружающей среды, которые могут быть обнаружены в радиаторе, прикрепленном к потолку в котельной. Предполагая, что температура воды 180 ° F, но с температурой на высоте 100 ° F, а не 65 ° F, коэффициент.41 применяется. При температуре окружающей среды 65 ° F коэффициент равен 0,69. Следовательно, при повышенной температуре потолка выходная мощность ребристых труб плинтуса снижается на 41% по сравнению с предполагаемой температурой окружающей среды пола 65 ° F. Для сравнения, это почти такое же снижение производительности, как при температуре воды в плинтусе 140 ° F по сравнению до 180 ° F.

Наконец, будет неизвестна скорость потока через ребристую трубу, основанную на силе тяжести. По сравнению с зоной с принудительным циркуляционным насосом, контур с пассивной ребристой трубкой обычно имеет сравнительно низкий расход, что еще больше снижает потенциальный выход.Этот фактор относительно небольшой по сравнению с температурой. Для потока ½ галлона в минуту коэффициент составляет 0,931 или около 93% от того, какой выход был бы при 3 галлонах в минуту или более.

Остальные 7 «основных ингредиентов» говорят сами за себя, но не менее важны. К счастью, современные дровяные котлы почти никогда не перегреваются. Плоды особого ухода за зонами отвода тепла во время установки могут никогда не быть реализованы. Прискорбный парадокс: поскольку зоны сброса часто остаются неиспользованными в течение всей жизни, многие установщики никогда не узнают, работало бы то, что они установили, адекватно, если бы котел перегрелся.Это одна из причин того, что зоны свалки плохо изучены. Возможностей обучения очень мало. В идеале существующая зона тепла, обычно циркулирующая, подходящего размера, хорошо подходящая для температур выше 180 ° F и расположенная в пределах жилого помещения, но над котлом лучше всего подойдет для зоны разгрузки. Проектирование зоны отвала — это не только наука, но и искусство. Практически каждая установка будет отличаться. Просто установите ребристую трубку плинтуса длиной ¾ ”и предположите, что она будет выделять 550 БТЕ / фут.может привести к неприятностям. По сравнению со всей установкой, зона свалки является относительно недорогой и может никогда не использоваться, но всегда должна быть тщательно спроектирована и реализована.

Control Engineering | Оптимизация работы многотопливного котла с помощью современных средств управления

Роберт П. Сабин 12 июля 2012 г.

Промышленные производственные предприятия сталкиваются с множеством проблем, но для электроэнергетики и коммунальных предприятий несколько проблем стоят особенно остро, поскольку рост населения и потребление энергии на душу населения ведет к неумолимому росту цен на энергию в долгосрочном плане.Чтобы выжить, компании должны адаптироваться за счет снижения затрат на электроэнергию и коммунальные услуги: они должны повышать эффективность, использовать более дешевое топливо и устранять отходы. В то же время требования к контролю за выбросами становятся все более жесткими и труднодостижимыми.

Этот набор фактов представляет серьезные проблемы для промышленности, но также открывает огромные возможности. Учтите, что, по данным Управления энергетической информации США, промышленные предприятия потребляют до 50% всей энергии в мире. В то же время, по данным Международного энергетического агентства, в промышленном секторе реализовано только 50% потенциальных улучшений жизненного цикла систем в области энергетики. Учитывая, что энергия, как правило, является самой крупной контролируемой стоимостью производства, на которую можно повлиять локально на объекте, экономия энергии идет непосредственно на чистую прибыль. В зависимости от размера деятельности компании даже 2% -ное повышение эффективности энергоснабжения и коммунальных услуг может приносить прибыль в размере 1 миллиона долларов в год. Потенциально даже более значительным является замена 20% традиционного потребления ископаемого топлива недорогими альтернативными источниками топлива.Это может принести дополнительные 2–3 миллиона долларов годовой прибыли. Такие программы усовершенствования могут быть самофинансируемыми вначале, а затем приносить прибыль за счет устойчивых выгод с дополнительным преимуществом за счет улучшения технического обслуживания и избежания штрафов и остановок.

Штрафы за производство CO ₂ и «налоги на выбросы углерода» уже действуют в некоторых частях мира и, вероятно, будут более широко распространены в будущем. На рисунке 1 показано, что с учетом налогов на CO ₂ переход с нефти или электроэнергии на биомассу может снизить затраты на топливо почти до нуля, а использование отработанного газа в качестве источника энергии может фактически принести эффективную прибыль за счет снижения штрафов за выбросы.

Вариант топлива в БТЕ

Но оптимизировать процесс сгорания в электростанции, чтобы максимизировать эффективность и всегда использовать преимущества недорогого топлива, сложно, особенно при попытке работать очень надежно и быстро. Изменение нагрузки в промышленной электростанции — это сложная задача при самых благоприятных условиях и еще более серьезная проблема, связанная с изменчивостью топлива.

Природный газ считается стабильным и стабильным топливом, но даже это обычное топливо может изменяться в БТЕ на объем на ± 10% с течением времени. Системы управления горением должны управлять даже этим уровнем изменчивости, чтобы оптимизировать результаты затрат на энергию.

Стремясь снизить затраты, большая часть промышленных котлов использует как традиционные, так и нетрадиционные виды топлива. Чаще всего эти нетрадиционные виды топлива производятся как побочные продукты основных производственных операций предприятия. Примеры включают отходящие газы на химических заводах и нефтеперерабатывающих заводах, коксовый газ и доменный газ на сталелитейных заводах, древесные отходы на целлюлозно-бумажном комбинате или биогаз на пищевом заводе.Эти источники часто являются, по сути, бесплатными источниками энергии для энергоснабжения и коммунальных служб, но они обычно не доступны при постоянном энергоснабжении и обычно значительно различаются по содержанию энергии на единицу объема во времени. Химический состав отходящих газов или жидких отходов нефтеперерабатывающего или химического завода может резко измениться по мере изменения исходного сырья и ассортимента продукции. Это несоответствие не способствует стабильному протеканию процессов горения, и поэтому использование нетрадиционных источников топлива традиционно ограничивалось.Недорогое топливо чаще всего использовалось в режиме базовой нагрузки, потребляя фиксированный объем, с традиционным ископаемым топливом, используемым для достижения стабильности и следования нагрузке. Это часто приводило к неэкономичным случаям, когда отходящий газ сжигают на факеле, а природный газ используется для производства пара для производственных нужд.

Управление изменчивостью

Концепция кривых соотношения топлива и воздуха началась, когда впервые были разработаны методы автоматического управления сгоранием с использованием пневматического управления.«Кривая» на самом деле была механическим кулачком в пневматическом приводе. Когда система управления процессом сгорания была введена в эксплуатацию, кулачки в исполнительных механизмах для управления топливом и воздухом имели такую ​​форму, чтобы для потока топлива во всем диапазоне нагрузок подавалось безопасное количество воздуха. Кулачки в пневматических приводах обеспечивали постоянное соотношение воздух-топливо для любой конкретной скорости стрельбы. Эти реализации были простыми и надежными, обычно предотвращали небезопасное состояние обогащенного топлива и даже обеспечивали определенный уровень управления избытком воздуха с функцией корректировки кислорода.Но был также запас прочности на дополнительный воздушный поток, встроенный в реализации, что приводило к снижению эффективности сгорания, и из-за величины изменчивости кислородная коррекция не могла полностью оптимизировать работу.

Пневматические элементы управления были в конечном итоге заменены электронными, которые содержали схемы, имитирующие действия кулачков в пневматических элементах управления. Эти элементы управления были несколько более отзывчивыми и удобными в обслуживании, но стратегии управления, связанные с этой технологией, были по существу такими же, как и те, которые были разработаны ранее.

В 80-е годы на сцену вышли компьютеры. Их разработки дали инженерам по управлению процессом горения возможность выполнять сложные расчеты и различные методы управления, обеспечивающие более жесткий контроль. Но даже по сей день традиционный метод реализации кривых отношения топлива к воздуху для управления сгоранием в значительной степени сохранился без изменений.

Использование этой техники контроля, разработанной 60 лет назад, больше не вариант. Слишком много переменных, и требования к производительности стали намного строже.

Слишком много для традиционных методов контроля

Традиционное управление горением, основанное на кривых соотношения воздух-топливо, не может обеспечить оптимизацию с различными источниками топлива, поскольку оно основано на фиксированных предположениях, сделанных в один конкретный момент времени. Как объяснялось ранее, сегодня на типичной промышленной площадке подача топлива может быть разной. Кроме того, характеристики оборудования меняются со временем, а окружающие условия меняются каждый день. Чтобы избежать небезопасных условий эксплуатации, слишком распространенной реакцией было просто увеличить скорость воздушного потока.Эти буферы добавляются, как показано на рис. 3, для управления отклонениями, но они приводят к неэффективности и выбросам. Большое количество дорогостоящей энергии направляется вверх в дымовую трубу вместе с избыточным воздухом, при этом увеличивается нагрузка на вентиляторы и перегружается оборудование для выбросов. Но как можно контролировать процесс горения с такой изменчивостью?

Можно

В конечном итоге котел или нагреватель имеет один управляющий вход: потребность в БТЕ. Эта потребность может быть выражена в терминах давления пара или расхода для котла или температуры жидкости для огневого нагревателя, но все сводится к одной этой переменной.Задачей процесса сгорания и его системы управления является оптимальное удовлетворение этого спроса (что на практике означает минимальные затраты и выбросы), несмотря на колебания содержания топлива в БТЕ и быстрые изменения спроса. При правильном выполнении это может превратить котел из центра затрат в центр прибыли, поскольку он позволяет использовать топливо, которое в противном случае было бы выброшено как отходы, или, поскольку оно получено из возобновляемых источников, может обеспечить компенсацию выбросов парниковых газов.

Самые современные системы управления сгоранием, доступные на сегодняшний день, способны определять содержание БТЕ в топливе непрерывно и в реальном времени.Это позволяет системе согласовывать сигнал потребности с сигналом расхода топлива и точно рассчитывать количество воздуха, необходимое для оптимальной работы. Кроме того, эти реализации позволяют легко заменять BTU одного топлива другим, так что использование предпочтительных видов топлива всегда может быть максимальным. Как они это делают?

Ответ состоит в том, чтобы исключить использование кривых отношения топлива к воздуху и перевести управление горением в полностью математическую и модельную реализацию. Система управления должна включать математическую модель котла и набор ограничений с использованием многопараметрического прогнозирующего управления. Это решение использует стандартные приборы котла для определения относительного показателя тепловыделения в топке. Как только это станет известно, можно определить конкретные требования к скорости горения, а топливо можно отрегулировать в режиме реального времени для стабилизации тепловыделения печи. Регулировка дополнительной подачи топлива вместе с динамической корректировкой потребности в избыточном воздухе приводит к созданию надежной и надежной методологии управления. Это гораздо больше, чем просто усовершенствование существующей технологии; это квантовый скачок в управлении.

Некоторые примеры

Этот метод успешно применяется в промышленности. Одним из примеров является многотопливный котел. До оптимизации он страдал от больших непоследовательностей пара от альтернативного топлива. Базовая нагрузка выполнялась на альтернативном топливе, а ископаемое топливо использовалось для управления коллектором. При нормальной работе от 60% до 70% пара было произведено с использованием альтернативного топлива. Но из-за ограничений управления котел работал с высоким избытком кислорода от 8% до 10%, и возникали проблемы с выбросами.

Применение математического управления и управления на основе моделей привело к увеличению количества пара, вырабатываемого на наиболее дешевом топливе, на 5–10%, повышению эффективности на 1–2%, значительному увеличению реакции на колебания спроса и улучшению показателей выбросов.

Другие примеры включают:

• Химический завод перенаправил поток отработанного водорода в новый котел. Оптимизированный контроль позволяет максимально использовать водород при сохранении стабильности. Годовое использование природного газа было сокращено на 1 миллион БТЕ, а выбросы CO ₂ сократились на 30%.
• Целлюлозно-бумажный комбинат хотел заменить уголь биомассой. Были модернизированы три котла, добавив ряд передовых решений по контролю горения. Это привело к сокращению потребления угля на пять тонн в день, а также к увеличению продолжительности рабочего цикла котла и устойчивости электростанции.
• В другом случае на пищевом предприятии был установлен варочный котел для производства биогаза из отходов переработки и он был переведен на работу на двух газах. Применение оптимизации сжигания позволило максимально увеличить использование биогаза и снизить потребление природного газа на 15–30%.

В сегодняшней деловой среде процессы сгорания должны всегда работать оптимально, несмотря на колебания нагрузки, содержания БТЕ и даже типа топлива. Используя новейшие методы контроля, хорошо работающие многотопливные котлы часто могут вырабатывать 90% пара завода из отходов и альтернативных видов топлива, работать в автоматическом режиме более 95% времени и поддерживать выбросы на заданном уровне.

Роберт П. Сабин — инженер-консультант в группе промышленных энергетических решений Emerson Process Management.

ОНЛАЙН:

Для получения дополнительной информации посетите:

www.emersonprocess.com
www.eia.gov
www.iea.org

Системы отопления на твердом топливе — Renfrewshire Website

В системах отопления на твердом топливе огонь нагревает воду в котле, направляет ее в накопитель горячей воды, а затем насос направляет ее в радиаторы.

В этом типе отопления сжигается большое количество твердого топлива, которое необходимо приобрести пользователю. Твердое топливо сильно различается по цене и качеству, и это влияет на производительность системы отопления.

Дерево дешево, но имеет очень низкую производительность, поэтому оно не может поддерживать достаточно высокую температуру воды, чтобы поддерживать комфортную среду обогрева. Он также имеет высокое содержание смол и остатков, которые переходят в дымоход, увеличивая вероятность засорения и возгорания дымохода.

Уголь дороже и имеет более высокую производительность, чем древесина, но также может различаться по содержанию золы и летучих газов, что, в свою очередь, снижает его тепловыделение.

Бездымное топливо — промышленное или природное — имеет более высокую производительность, чем уголь, и выделяет это тепло в течение более длительного периода времени, поэтому идеально подходит для закрытых приборов.

Никогда не думайте, что дешевое — лучшее, что касается твердотопливных систем. Чем качественнее топливо, тем дороже его покупать, но тем лучше результаты.

Дешевое топливо имеет высокое содержание золы и сажи и низкую тепловую мощность, поэтому в бойлере создается более низкая температура воды и, как следствие, более низкая температура воды в кранах и радиаторах.

Чем ниже качество топлива, тем больше необходимо прочистить дымоход. Чем выше содержание золы, тем чаще нужно удалять золу и тем меньше воздуха будет проходить через топку.

Типы твердотопливной системы

Существует два типа систем отопления на твердом топливе:

Открытый огонь
Открытый огонь — это пожарная корзина, прикрепленная болтами к котлу большой мощности. Топливо загружается в пожарную корзину, и образующийся дым / газы выводятся в дымовую трубу.

Предназначены для сжигания различных видов топлива — дров, угля и некоторых видов бездымного топлива — они ограничены с точки зрения их эффективности и способности работать с радиаторами.

Они страдают от небольшого отсутствия контроля со стороны пользователя, потому что, хотя воздухозаборник под огнем можно до некоторой степени контролировать, воздух, всасываемый поверх костра, не может контролироваться, что означает, что их нужно повторно заправлять топливом. регулярно и может быть трудно держать зажженным в течение длительного времени i.е. с ночевкой.

Из-за характера сжигаемого топлива и относительно низких температур образующихся дымовых газов при открытом огне образуется много сажи, поэтому важно, чтобы дымоход чистился регулярно — не реже трех раз в год, а возможно, и чаще.

Закрытый огонь (Комнатные обогреватели)
Закрытый огонь более эффективен и более управляем, чем открытый огонь. При этом огонь горит за дверью — или за двумя дверями в случае многотопливных устройств.

Поскольку огонь горит за дверью, скорость горения огня можно более легко контролировать, поскольку весь воздух, поступающий в топку, проходит через заслонку термостата.

Помимо того, что пользователь может поворачивать термостат вручную для регулировки его настройки, он также имеет степень автоматического управления.

В целях безопасности очень важно регулярно чистить прибор, так как сажа и зола накапливаются и могут заблокировать дымоходы.

Элементы управления

Системы на твердом топливе немного более просты, чем системы на газе, но могут быть введены те же элементы управления. Термостатические радиаторные клапаны (TRV) могут быть установлены на радиаторах, так что, как только комнатная температура совпадет с температурой в настройках TRV, клапан отключит радиатор.Если температура упадет ниже значения TRV, клапан откроется, и радиатор снова начнет нагреваться.

Программистов можно внедрить в твердотопливные системы, но они часто могут доставить больше хлопот, чем они того стоят.

Одним из регуляторов, часто устанавливаемых в твердотопливной системе, является устройство, известное как термостат верхнего предела. Это предохранительное устройство, предназначенное для предотвращения перегрева горячей воды.

Горячая вода

В твердотопливной системе вода постоянно нагревается, когда горит огонь.

Когда горячая вода нагреется до температуры, можно включать насос центрального отопления, но всегда проверяйте, чтобы огонь был установлен на высокий уровень, чтобы он мог нагревать как воду, так и радиаторы.

Получите максимум от своей системы

Всегда покупайте лучшее топливо
Покупать дешево — ложная экономия. Качество производимого тепла и горячей воды зависит от используемого топлива. Прибор не может быть отрегулирован для изменения количества тепла, выделяемого топливом.

Заполните топку до максимальной емкости
Чтобы нагреть воду в заднем котле, топливо должно контактировать с поверхностями котла, поэтому заполнение топки ниже ее полной емкости также является ложной экономией и приведет к к неутешительным выводам.

Очищайте прибор от золы каждое утро и ночь (как минимум)
Скопление золы может повлиять на детали и, в свою очередь, уменьшить передачу тепла через котел.

Чистите дымоход регулярно
Открытый огонь и многотопливные приборы, работающие на угле или древесине, следует чистить не менее трех раз в год.

Проверьте свои настройки
Зимой необходимо топить прибор на максимальной мощности, чтобы обеспечить достаточное количество горячей воды и хорошую температуру радиатора. Это приведет к сжиганию большего количества топлива для сохранения тепла в доме.

Летом, когда потребность в обогреве меньше, прибор может работать с более низкими настройками термостата.

Избегайте низких настроек или частично заполненной топки
Никогда не включайте центральный насос при низком уровне огня или частично заполненной топке — это приведет к циркуляции теплой воды в системе с плохой температурой воды и радиатора.

Это также вызывает конденсацию в котле, которая, в свою очередь, вызывает коррозию.

Многотопливная печь на Юконе — Extreme How To

Экономия денег на счетах за отопление начинается с правильного альтернативного источника энергии. Несомненно, вы ищете лучшую и наиболее экономичную альтернативу сегодняшним высоким счетам за отопление. Многотопливная печь Yukon может стать вашим ответом на эти заоблачные счета за нефть или газ, и энергетическую независимость от отопительных компаний.

Модели Yukon Husky и Polar позволяют получать теплый воздух для вашего дома с помощью дров или угля, в зависимости от того, какое твердое топливо вы можете получить за небольшую или меньшую стоимость, при этом имея гарантию резервного, обычного жидкого или газового теплого воздуха печное отопление. (Yukon Electric предлагает такую ​​же гибкость, но с резервным электрическим нагревом с помощью печи с теплым воздухом.) Эти двухтопливные системы означают, что вы можете находиться вдали от дома в течение выходных или недель, и знать, что ваш дом будет поддерживаться безопасная, без замерзания, резервная температура. Отсутствие повреждений системы водоснабжения, растений или других повреждений холодильной камеры.

И как все это возможно? Это действительно очень просто … умные инженеры Юкона наняли две пары близнецов. Двойные топки или нагревательные камеры в многотопливной печи Yukon в вашем подвале и двойные цифровые термостаты Honeywell на стене в вашей гостиной. Один термостат управляет высокоэффективной газовой или масляной горелкой вашей печи Yukon. Он имеет функцию понижения температуры в ночное время, которая позволяет вам выбирать желаемую температуру в разное время дня или ночи… и все это автоматически.Он также управляет вашим летним кондиционером, если он у вас есть. Другой цифровой термостат управляет высокоэффективной дровяной или угольной топкой.

Когда вы находитесь дома, чтобы топить дрова или уголь каждые 6–12 часов (в зависимости от внешней температуры и типа древесины или угля, которые у вас есть), используйте дровяную / угольную топку и термостат, чтобы обеспечить безопасность, комфорт … и, что самое лучшее, … Дешевое отопление дома. Тот факт, что эти двойные топки соединены и расположены рядом друг с другом (сиамский стиль близнецов), дает вам удобство автоматического розжига дров.

Если вы собираетесь находиться вдали от дома на какое-то время, весной или осенью, когда потребности в отоплении минимальны, дайте дровам или углю погаснуть. Установите масляный или газовый термостат, чтобы включить двойную масляную или газовую горелку печи при желаемой температуре.

Очень важно, , вы можете наслаждаться этой экономией и комфортом с печью, которая является безопасной и долговечной… легко до 30-летней ограниченной гарантии и более.

НЕЗАВИСИМЫЕ ИСПЫТАНИЯ НА БЕЗОПАСНОСТЬ

Все двухтопливные печи Yukon зарегистрированы (одобрены) организацией Underwriters Laboratories (UL) , в том числе одобрены для использования с одним дымоходом надлежащего размера и конструкции. Большинство домовладельцев могут выпускать печь Yukon из дымохода или дымохода. Модели Yukon Husky, Polar, Electric и Klondike также внесены в списки UL (одобрены) как самотечные, дровяные / угольные печи. Эта способность к гравитационному потоку очень важна, потому что в случае отключения электроэнергии вы все равно сможете сохранить тепло в доме, даже если вентилятор и газовая или газовая горелка не будут работать.

ДОЛГОВЕЧНОСТЬ

Топка сделана из стали 10-го калибра или в 2-1 / 2 раза толще обычной печи.Обычная газовая или газовая печь с теплым воздухом, которую вы покупаете сегодня, обычно изготавливается из стали 16-го калибра или толщиной менее 1/16 дюйма. Облицовка дровяной / угольной топки представляет собой массивный огнеупорный кирпич толщиной 2 дюйма для более длительного удержания тепла и защиты топки. Камера для сжигания нефти / газа облицована термостойкой керамикой , пиролитом, , что также обеспечивает долгий срок службы этого двойника. Весь вторичный теплообменник, а также фиксаторы и перегородки из огнеупорного кирпича, подверженные коррозии, изготовлены из сверхпрочной нержавеющей стали (промышленный класс 304). Эти печи не являются легковесами для юниоров, а олимпийскими тяжеловесами, энергоэффективными, борцами за отопление.

Когда вы покупаете многотопливную печь Yukon, вы имеете дело с фирмой, которая строит и продает эти экономичные печи с 1975 года с более чем 60 000 установок. Прочтите здесь незапрашиваемые письма клиентов, и вы узнаете о таких же, как вы, человек, которые экономили большие деньги на счетах за отопление в течение 10, 20 и даже 30 лет.

Как и следовало ожидать от такого хорошо спроектированного и прочного изделия, все печи Yukon поставляются с 30-летней гарантией спокойствия от дефектов материалов или изготовления. После многих лет надежного и экономичного обслуживания, когда деталь нуждается в замене, Юкон всегда рядом… даже для печей, изготовленных 30 лет назад.

Сколько вы можете сэкономить на счетах за отопление, используя многотопливную центральную печь с теплым воздухом Yukon?

Ситуация каждого домовладельца различается в зависимости от стоимости нефти или газа, от того, есть ли у них собственные запасы древесины или они должны ее покупать, и насколько они будут использовать вариант резервного отопления на жидком или газовом топливе.Тем не менее, владельцы Юкона нередко сообщают об экономии 50%, 75% и даже 90% на счетах за отопление.

Эти виды экономии возможны благодаря сложной запатентованной системе вторичного и первичного воздуха для горения, встроенной в топку для твердого топлива. Исследователи во время Второй мировой войны, испытывавшей нехватку энергии, установили, что только 60-70% энергии древесины или угля используется в первичном пламени топлива. Оставшиеся 30-40% энергии, которая просто идет вверх по дымоходу , могут быть уловлены только с помощью вторичного источника воздуха (кислорода), нагнетаемого над первичным пламенем. В случае Юкона это предварительно нагретый воздух, который обеспечивает полное сжигание ранее несгоревшей древесины или энергии угля, насколько это возможно.

Но Юкон не сосредоточился только на эффективности двойного отопления на дровах или угле. Варианты дублирования газовой или жидкой горелки, которые вы выбираете для своей печи, представляют собой современные высокоэффективные устройства от ведущих поставщиков … с КПД в установившемся режиме до 80,1%. Если возраст вашей нынешней газовой или газовой печи составляет от 7 до 10 лет или более, ее эффективность, вероятно, составляет всего 50-60%.Итак, используете ли вы сдвоенную печь на твердом топливе или обычную сдвоенную печь на жидком топливе или газе в определенное время для отопления вашего дома, вы можете быть уверены, что подавляющая часть тепла улавливается… , а не направляется в дымоход и наружу. вашего кошелька.

Печи Юкон тоже тихие. Намного тише, чем у большинства обычных печей, из-за большого вентилятора, который работает медленнее, чем большинство обычных печных нагнетателей.

В печах

Yukon можно установить кондиционер, если для вас важно охлаждение в теплую погоду.

ПРОСТОТА УСТАНОВКИ

Установка многотопливной печи Yukon очень похожа на обычную газовую или газовую печь, настолько, что большинство домовладельцев, которые покупают Yukon прямо с завода, делают некоторые или большую часть установки сами. Руководство по установке проведет вас или вашего профессионального установщика / подрядчика по отоплению в течение всего процесса, а отдел обслуживания клиентов Yukon всегда готов ответить на любые вопросы и предоставить любую дополнительную помощь, которая может потребоваться вам или вашему установщику.

Чтобы начать пользоваться экономией, удобством и комфортом многотопливной печи Yukon сегодня, вы можете купить печь прямо с завода или у местного дилера по отоплению и установщика.

Если вы покупаете его напрямую и устанавливаете самостоятельно, рекомендуется, чтобы у вас был квалифицированный подрядчик по отоплению / установщик, который проверил вашу установку перед вводом в эксплуатацию , чтобы обеспечить безопасное, комфортное и экономичное тепло для вашего дома. Вам (или вашему профессиональному установщику) не нужно бояться большинства этих тяжеловесных борцов за отопление.При необходимости инструкции по частичной разборке для уменьшения веса и размера могут быть предоставлены до места установки.

Для получения дополнительной информации звоните 800-358-0060 или посетите сайт www.yukon-eagle.com

https://www.facebook.com/pages/YUKON-Wood-Furnace-Company/374230399049

---

Рекомендуемые статьи

15 способов повысить КПД котла на вашем предприятии

Один из самых простых способов снизить эксплуатационные расходы для бизнеса — это повысить КПД котла.Отличное место для снижения ваших счетов — это посмотреть, как давно вы выполнили техническое обслуживание котла и насколько он эффективен.

Прежде чем мы перейдем к нашим советам по эффективности, нам нужно понять эффективность котла. Большая часть тепла, теряемого в котле, приходится на дымовую трубу или котловую воду. Цель состоит в том, чтобы создать условия, которые производят минимально возможное количество дымовых газов при минимально возможной температуре. В результате повышается КПД котла.

Подумайте об этом; котел всасывает холодный воздух, нагревает его и отправляет в дымовую трубу.Идеальна более низкая температура дымового газа, потому что чем выше температура, тем больше энергии уходит с дымовым газом. С другой стороны, котельная система забирает холодную воду, нагревает ее до пара и использует тепло. Везде, где мы теряем тепло, пар, конденсат или горячую воду, мы теряем ценные БТЕ.

Независимо от того, арендуете ли вы котел или владеете им, вам нужно сэкономить деньги. Вот 15 простых советов, которые помогут сделать вашу котельную систему более эффективной и сэкономить деньги на ежемесячных счетах:

1. Повышение КПД котла: снижение температуры в стояке

Понижение температуры дымовой трубы может быть таким же простым, как возврат дня / ночи.Это снижает рабочее давление паровых котлов и рабочую температуру гидравлических котлов при работе на холостом ходу в ночное время или в мягкую погоду.

2. Установите экономайзер

Экономайзер использует отработанный горячий дымовой газ для нагрева питательной воды, поступающей в котел. Если в вашем паровом котле нет экономайзера или экономайзер не работает, это должно быть в первую очередь. Экономайзеры экономят топливо и предотвращают пагубные последствия подпитки котла холодной водой. Для серьезной экономии проверьте, подходит ли Heatmizer® для вашего бойлера или системы горячего водоснабжения.

3. Регулярно настраивайте горелку

Другая распространенная проблема, связанная с эффективностью котла, — это недостаточное количество воздуха. Для правильного сгорания топлива внутри котла требуется определенное количество кислорода. Если воздуха слишком мало, углерод в топливе окисляется, образуя окись углерода. Это приводит к меньшему выделению тепла, поскольку топливо сгорает не полностью, что снижает эффективность использования топлива. При недостатке воздуха образуются сажа, дым и окись углерода, которые очень опасны.Слишком много воздуха также снижает эффективность. Дополнительный воздух поступает холодным и выходит из трубы горячим, тратя тепло.

Оптимальный процесс обеспечивает достаточное количество воздуха для безопасного сгорания топлива. Для этого мы измеряем необходимое количество воздуха с помощью датчика O2. Вставляем зонд в штабель, пока настраиваем горелку на оптимальный КПД котла. Однако в некоторых помещениях температура воздуха, поступающего в горелку, меняется в зависимости от времени года. Это требует более частой настройки горелки для максимальной экономии.

4. Установите частотно-регулируемый привод

Немногие горелочные вентиляторы или насосы существуют сегодня без частотно-регулируемых приводов. Однако, если вы не слышали о VFD или у вас есть система, в которой они не используются, примите к сведению. Невероятная экономия энергии достигается благодаря концепции, известной как законы сродства для насосов и вентиляторов. Если в вашей системе есть вентилятор или циркуляционный насос, управляемый заслонкой или клапаном, ваша система тратит электроэнергию при частичной нагрузке. VFD позволяет вашей системе управлять потоком с помощью скорости вентилятора или насоса, и именно здесь происходит волшебство.

5. Повышение эффективности котла: изолируйте клапаны

Многие предприятия снимают изоляцию с клапанов в котельной для обслуживания и никогда не кладут ее обратно, потому что это доставляет хлопоты. Однако воздействие воздуха на эти большие клапаны вызывает большие потери тепла и может сделать котельную невыносимо ГОРЯЧЕЙ. Изоляция этих клапанов съемным одеялом Heatmizer® может значительно сэкономить и повысить комфорт котельной. Одеяла также снижают риск ожогов, при этом обеспечивая легкий доступ для обслуживания.

6. Очистите камин

Со временем сажа может накапливаться на поверхности топки труб котла, особенно на старом оборудовании. Этот слой сажи действует как изолятор, снижая скорость теплопередачи и увеличивая расход топлива. Из-за более низкой скорости теплопередачи горячие газы проходят, не передавая тепло воде, что увеличивает температуру дымовой трубы. Очистка и осмотр ваших котельных труб в рамках регулярного технического обслуживания котла гарантирует, что сажа остается минимальной.Это действительно улучшает общий КПД котла.

7. Предварительный нагрев воздуха для горения

Горелка должна нагревать входящий воздух для горения пламенем. Если воздух, подаваемый в горелку, более теплый, для производства того же количества пара в котле требуется меньше топлива. Небольшое повышение температуры свежего воздуха на 40 ° F может сэкономить 1% счета за топливо. Если вы будете эксплуатировать большие котлы круглосуточно, это действительно может сложиться даже при наших исторически низких ценах на газ. В некоторых случаях воздухоподогреватель окупается менее чем за год.

Поддержание воды в котле в чистоте и отсутствии протечек требует тщательной обработки воды. Регулярно проверяйте водную сторону бойлера. Очистите грязевые опоры или грязевые барабаны, чтобы обеспечить хорошую теплопередачу от металла к воде. Накипь будет накапливаться на поверхностях теплопередачи из-за высокой жесткости воды, использования неподходящих химикатов и регулярной продувки котла. Эта накипь будет препятствовать передаче тепла, снижая эффективность вашего котла. Накипь также не даст воде охладить эти теплопередающие поверхности.При отсутствии обработки накипь может вызвать перегрев котла, что приведет к дорогостоящему ремонту котла и утечкам.

Конденсат образуется, когда пар передает тепло и конденсируется. Безответственно тратить это на продукт. Чистая вода не содержит растворенных твердых частиц или газов, и она снова готова к использованию в вашем котле. Вода уже горячая, поэтому для ее превращения в пар требуется значительно меньше топлива. Повторное использование конденсата также снижает количество холодной подпиточной воды, химикатов и средств обработки, необходимых для вашего котла.Наконец, повторное направление конденсата обратно в систему питательной воды может снизить затраты на очистку сточных вод и канализацию.

Для еще большего повышения эффективности котла рассмотрите возможность использования системы возврата конденсата высокого давления на крупнейших потребителях пара. Это удерживает ваш конденсат под более высоким давлением. Конденсат не вспыхивает, поэтому вы возвращаете больше воды при значительно более высокой температуре прямо в котел. Свяжитесь со службой механического строительства, чтобы узнать, подходит ли это для вашего процесса.

Как и возврат конденсата в котел, рекуперация тепла от продувки котла может повысить эффективность котла.Клапан продувки используется для удаления котловой воды, содержащей растворимые и нерастворимые твердые вещества. Это помогает снизить уровень растворенных твердых частиц в котловой воде, чтобы предотвратить образование накипи. К сожалению, когда он удаляет горячую воду, он также тратит энергию. Установка продувочного теплообменника, расширительного бака или их комбинации может помочь восстановить часть этой энергии для вашей котельной системы. Использование рекуперации тепла для охлаждения продувочной воды и нагрева подпиточной воды повысит энергоэффективность.

11.Регулирующая скорость продувки

Продувка удаляет загрязнения, такие как жесткость воды, из котла и необходима для поддержания чистоты поверхностей котла. Однако продувка также удаляет тепло из системы. Вода поступает в систему холодной, нагревается до температуры котла и выходит через продувку. Некоторые котельные системы имеют непрерывную продувку, которая не меняется в зависимости от нагрузки котла. Чтобы контролировать тепло, направляемое в канализацию, продувка должна быть ограничена только количеством, необходимым для контроля растворенных твердых частиц.Для серьезной экономии контролируйте растворенные твердые частицы с помощью автоматического продувочного клапана. Если регулярно продувать котел, можно сэкономить много энергии. Это также снижает риск повреждения котла накипью.

12. Уменьшение избытка воздуха

Котлам для полного сгорания требуется избыток воздуха. Несмотря на необходимость, избыток воздуха может привести к совершенно разному КПД вашего котла. Слишком мало избыточного воздуха, и котел будет накапливать сажу и опасный угарный газ, в то время как слишком много избыточного воздуха снижает эффективность.К счастью, существуют автоматические системы управления сгоранием, которые могут интеллектуально контролировать количество воздуха, необходимое для ваших систем сгорания. Как обсуждалось выше, настройка может поддерживать работу вашей горелки в лучшем виде, но она ограничивается лучшим, что может предложить ваша старая горелка.

Переход на высокоэффективную горелку позволит сэкономить значительное количество топлива и многократно окупить себя. Если вашей горелке более 15 лет, в ней используются перемычки или она работает с содержанием кислорода выше 3%, спросите нас о модернизации горелки.В большинстве случаев модернизация горелки может сэкономить более 20% на счетах за газ!

13. Уменьшить переходящий остаток

Перенос — это котловая вода, которая выходит из котла в виде пара, но остается водой. Он уносит с собой примеси, например, растворенные твердые частицы. Эти загрязнения оставляют отложения вокруг паровой системы. Они попадают в сложные устройства, такие как регулирующие клапаны и регуляторы давления. Это вызывает много повреждений и требует более длительного обслуживания.

Что касается эффективности, эта влажность снижает содержание пара в БТЕ в конечном использовании.По сути, это больше воды, которая была нагрета в котле, но не отдавала полезного тепла перед тем, как уйти в конденсатную систему. Перенос происходит по ряду причин. Решение зависит от причины. Подозрение на производственные методы, такие как загрузка грузов на быстрых, высоких TDS или плохое сепарационное оборудование в качестве виновника.

Узнайте больше о переносе в нашем блоге «Как качество питательной воды для котла может повлиять на работу котла».

14. Обследование конденсатоотводчиков

Застрявшие, изношенные или просто сломанные конденсатоотводчики могут открыться, позволяя ценному пару пройти прямо в конденсатную систему.Если вы хотите убедиться, что вы работаете с максимальной эффективностью, регулярно осматривайте свои конденсатоотводчики и заменяйте сломанные или заедающие конденсатоотводчики. Не знаете как или нет времени? Мы можем найти любые неисправные ловушки и заменить их, сэкономив ваше время и деньги вашей компании. Свяжитесь с нами, чтобы начать.

15. Уменьшите расход пара

Лучший способ сэкономить на топливе и электричестве для вашего котла — сократить использование пара в ваших технологических процессах. Изоляция трубопроводов и резервуаров, нагреваемых паром, например, может значительно снизить расход пара и, следовательно, топливо.Конденсатные системы высокого давления могут снизить расход пара в вашем деаэраторе и топлива в котле. Обеспечение эффективности вашего котла является ключом к контролю ваших ежемесячных счетов. Наличие квалифицированной компании, регулярно обслуживающей вашу горелку, котел и паровую систему, поможет вам обеспечить максимальную эффективность вашего котла. Позвольте Rasmussen Mechanical Services помочь вам продлить срок службы вашего оборудования и сократить расходы на ремонт в будущем. Если вам нужна помощь, загляните на страницу контактов и отправьте нам сообщение!

Как получить максимум тепла от многотопливной печи

Многотопливные печи помогают увеличить количество тепла, которое вы можете произвести в своем доме при сжигании дров, по сравнению с открытым камины.Многотопливные печи также позволяют сжигать другие виды твердого топлива, но как получить максимальное количество тепла от многотопливной печи?

Кому получить максимум тепла от многотопливной печи:

• Убедитесь, что огонь разводится и разжигается правильно, чтобы обеспечить кровать раскаленных углей, чтобы можно было добавить в огонь поленья большего размера.
• При сжигании древесины используйте бревна лиственных пород поверх бревен хвойных и убедитесь, что что древесина сухая.
• Поддерживайте дозаправку печи топливом, не перегружая печь.
• Убедитесь, что вентиляционные отверстия расположены правильно, чтобы обеспечить достаточное количество воздуха. кислород к огню.

Я объяснил, как добиться наилучшего нагрева от многотопливной печи более подробно ниже, используя нашу собственную многотопливную печь в качестве пример того, как мы пытаемся получить от него как можно больше тепла.

Build And Light Огонь правильно

Разжигание огня для получения слой горячих углей из исходных кусков древесины обеспечивает многотопливную печь с платформа для выработки наибольшего количества тепла до конца огня.

Прицелиться на прицел любого огня в многозарядном топливная печь должна как можно быстрее развести огонь и нагрейте до температуры, при которой в огонь можно добавить более крупные куски топлива. Большие части помогают плите выделять больше тепла.

Создание горячей платформы внутри многотопливного печь требует разведения огня из газет и сухих небольших кусочков растопки, чтобы что он может быстро сгореть до раскаленного угля.

Как выглядит наша многотопливная печь после разведения костра

Бревна большего размера загорятся гораздо лучше легко благодаря раскаленному угольному слою, и вам будет трудно развести огонь, если дрова большего размера используются в огне слишком рано.

Слой горячих углей, полученный из первых маленьких кусочков дерева после зажигания.

Пожар не вызовет значительных количество тепла на ранних стадиях, поэтому лучше перейти к делу где в огонь можно добавить поленья большего размера, чтобы обеспечить наилучшее тепло.

Теперь можно добавлять бревна большего размера, поскольку они намного легче загораются на раскаленном угле и, в свою очередь, выделяют наибольшее количество тепла.

Вы можете прочитать мое более подробное руководство по разжиганию и разжиганию огня в многотопливной печи здесь.

Используйте правильное топливо

Хвойные породы, такие как сосна, лучше всего использовать во время ранние стадии пожара в многопожарной печи при разжигании огня быстро, чтобы можно было добавить более крупные куски топлива.

Хвойные породы дерева обычно загораются и горят быстрее, чем твердые породы, и поэтому они лучше всего подходят для растопки. при розжиге огня и при использовании поленьев меньшего размера, чтобы печь до рабочей температуры.

После того, как был создан слой горячих углей у огня (слой тлеющих углей) бревна твердых пород, такие как Дуб или Ясень, должны использоваться.

Древесина лиственных пород обычно плотнее, чем хвойных пород и поэтому требуется больше энергии, чтобы загореться, но, в свою очередь, производят больше количество тепла на штуку. Они также могут обеспечить более чистый ожог, что помогает защитите плиту и дымоход от быстрого накопления креозотом.

Если вы хотите получить максимум тепла от многотопливной печи, используйте хорошо приправленные или высушенные в печи бревна твердых пород.

Древесина с повышенным содержанием влаги будет далеко менее эффективен при сжигании по сравнению с бревнами с влажностью рекомендуется 20% или меньше.Поэтому обязательно используйте бревна лиственных пород, были высушены в печи или должным образом выдержаны около двух лет. Измеритель влажности сможет дать вам точное представление о том, насколько сухая ваша древесина.

Обратной стороной использования древесины твердых пород является то, что она требуется больше времени для того, чтобы сезон высохнуть (высыхание), и поэтому обычно его покупать дороже.

Мы приправляем древесину под навесом на сухой платформе, оставив одну сторону открытой для ветра, чтобы она высохла. Здесь вы можете узнать больше о том, как мы приправляем нашу древесину.

Держите топливо Пополнено

В целом, чем больше топлива горит, тем больше тепла может произвести огонь.

Следовательно, чтобы получить максимум тепла от многотопливной печи, периодически доливайте резервное копирование дров до максимально допустимого количества для вашей конкретной модели печь.

Не перегружайте плиту однако топливо, так как это может со временем повредить печь из-за более высокой температура, создаваемая большим количеством топлива.Проверьте производителя рекомендации о том, сколько топлива вы можете залить в многотопливную печь.

Не перегружать плиту также помогает предотвратите засорение вентиляционных отверстий и многотопливной печи неудовлетворительные результаты. Если у вас есть вентиляционные отверстия в задней части плиты (пример показан ниже для одной из наших печей), то количество топлива должно никогда не превышайте высоту этих вентиляционных отверстий.

Количество топлива не должно превышать высоту вентиляционных отверстий внутри печи.

Убедитесь, что правильно Расположение вентиляционных отверстий

Еще один важный фактор в получении Больше всего тепла от многотопливной печи зависит от того, насколько открыты вентиляционные отверстия.

Для получения максимального количества тепла топливная печь нуждается в правильном балансе подачи кислорода, чтобы соответствовать количество сжигаемого топлива.

Поскольку многотопливные печи могут сжигать несколько различных видов твердого топлива, такого как древесина и уголь, обычно бывает больше управляемые вентиляционные отверстия можно найти на многотопливной печи, чем на дровяной печи. На нашей многотопливной печи есть два регулируемых вентиляционных отверстия, а есть только одно регулируемое вентиляционное отверстие на нашей дровяной печи.

Первичный воздухозаборник расположен в передней части нашей многотопливной печи, а ручка для управления вторичным вентиляционным отверстием расположена ниже.

Вы можете прочитать полный список различий между нашей многотопливной печью и дровяной печью здесь.

Древесина лучше всего горит при потоке воздуха от над огнем, и поэтому вторичный воздухоотводчик обычно используется для регулирования скорости при котором горит огонь и, следовательно, сколько тепла выделяется. Основной поэтому вентиляционное отверстие обычно остается частично открытым или полностью закрытым в течение продолжительность огня при сжигании дров, не требует регулировки.

При сжигании угля воздуховод первичного обычно становится основным вентиляционным отверстием, контролирующим огонь, так как уголь лучше всего горит с источник кислорода снизу. Вторичный воздухоотводчик обычно оставляют. частично открыт при сжигании угля, чтобы обеспечить воздушную промывку и вторичное горение системы для эффективной работы.

Здесь я объяснил первичный, вторичный и третичный воздух в печах.

Здесь вы можете найти мое подробное руководство по системам очистки воздуха для печей.

Щелкните здесь, чтобы получить дополнительную информацию о вторичном сжигании в печах.

Для максимального увеличения количества тепла, производимого многотопливная печь, печь требует правильного количества топлива и достаточного количества топлива. подача свежего воздуха. Следовательно, многотопливной печи с большим количеством топлива потребуется больше кислород, чтобы сгореть в результате.

Вентиляционные отверстия на многотопливной плите поэтому должны быть достаточно открытыми, чтобы обеспечивать необходимое количество кислорода у костра.

Если вентиляционные отверстия закрыты слишком сильно, огонь будет испытывать недостаток кислорода и не сможет прожечь топливо достаточно быстро, чтобы произвести наибольшее количество тепла.С другой стороны, вентиляционные отверстия, которые открыты слишком сильно, могут привести к тому, что огонь будет перегорать топливо слишком быстро, чтобы могли произойти такие процессы, как вторичное сгорание газов, которое во многих случаях дает больше тепла, чем простое сжигание самого топлива.

При использовании нашей многотопливной печи для сжигания древесины, мы оставляем вентиляционные отверстия полностью открытыми при розжиге огня, а когда огонь явно охватил растопку we:

• Закройте выпускное отверстие для первичного воздуха. (расположен на передней части нашей печи) так, чтобы она оставалась частично открытой для небольшое количество воздуха, подаваемого в огонь снизу.В некоторых случаях это вентиляционное отверстие может быть полностью закрыто, не вызывая потухания дров.

Закрытие основного вентиляционного отверстия нашей многотопливной печи после розжига дров. Это отверстие остается приоткрытым до конца огня и больше не используется.

• Частично закрыть вторичный воздухозаборник (находится под нашей печью), чтобы огонь не гас. получать много кислорода сверху, не подавая слишком много воздуха, который может привести к тому, что огонь быстро прожигает дерево.

Вторичное вентиляционное отверстие на нашей многотопливной печи частично закрывается при нажатии ручки в сторону печи.

Затем мы используем вторичную вентиляцию оставшаяся продолжительность огня для контроля тепловой мощности. Если огонь похоже, что мы изо всех сил, мы просто слегка приоткрываем это вентиляционное отверстие.

Кому получить максимум тепла от дров в многотопливной печи, вентиляционное отверстие вторичного воздуха максимально открывать, не теряя слишком много тепла, дымоход.

Здесь я более подробно объяснил, как управлять многотопливной печью с помощью вентиляционных отверстий.

Как получить Больше всего тепла от многотопливной плиты

Таким образом, чтобы получить максимум тепла от многотопливная печь:

• Развести и разжечь костер способом который быстро разжигает огонь, чтобы образовать слой горячих углей на какие более крупные куски дерева можно добавить в огонь, не подавляя его.
• Добавить хорошо приправленный и сухой куски лиственных пород к огню, как только слой раскаленных углей был предоставлен из начальные маленькие кусочки дерева.
• Убедитесь, что вентиляционные отверстия многотопливная печь полностью открыта при зажигании и частично закрыта один раз огонь схватился, чтобы помочь контролировать огонь.
• Поддерживал огонь топливо, не перегружая печку.
• Открыть главный воздухоотводчик до упора. насколько это возможно, без потери тепла в дымоходе.

Этот метод помогает получить максимальное количество как можно быстрее нагрейте многотопливную плиту. Достижение более высоких температур внутри вашей печи, однако, не очень эффективен, и вы обнаружите, что сжигание топлива с гораздо большей скоростью.

У нас есть печной термометр, который дополнительная опция с нашей многотопливной печью, а на рисунке ниже показано, насколько горячая наша печка досталась после такой процедуры.

Подробнее о том, насколько нагревается наша многотопливная печь, вы можете прочитать в другой моей статье здесь.

Термометр показывает, что температура печи было слишком жарко. Если вы пытаетесь получить максимум тепла от многотопливная плита, тогда это нормально.

С другой стороны, если вы пытаетесь получить как можно больше тепла от каждой части топлива, то поддержание температуры многотопливной печи в диапазоне температур « best operation » будет более эффективным.

Получение максимального количества тепла от многотопливной печи не будет очень эффективным. Снижение температуры печи снижает тепловую мощность, но также значительно снижает расход топлива.

Если вы хотите, чтобы ваша многотопливная печь горела дольше, а не пыталась произвести максимальное количество тепла как можно быстрее, щелкните здесь, чтобы прочитать еще одну из моих статей, объясняющих, как это сделать.

Дополнительная литература

Как управлять многотопливной печью с помощью вентиляционных отверстий

Как поддерживать горение многотопливной печи

Как развести и зажечь огонь в многотопливной плите

Детали печи, поясняемые с Рисунки и этикетки

Можно ли установить многотопливную плиту в существующий камин?

Что нужно было учитывать при покупке печи

.
