Ветряной электрогенератор своими руками: Как сделать ветрогенератор 💨 на 220В своими руками: самодельный ветряк

Электрогенератор своими руками: можно ли его сделать самостоятельно

Оглавление:
Электрогенератор своими руками: условия целесообразности его создания
Самодельные ветрогенераторы своими руками: реальные мощности агрегата

Создать электрогенератор своими руками, работающий от ветра – это мечта многих мастеровых людей. Не просто построить, а соорудить его так, чтобы он не занимал зря место и вырабатывал достаточно энергии для электропитания всего домашнего оборудования, а не лишь светодиодной подсветки потолка. Насколько это реально на самом деле, мало кто понимает. Именно с этим вопросом мы и разберемся в этой статье, в которой вместе с сайтом stroisovety.org подробно изучим устройство ветрогенератора и его составные части, в результате чего ответим на вопрос, насколько реально соорудить подобный агрегат в домашних условиях.

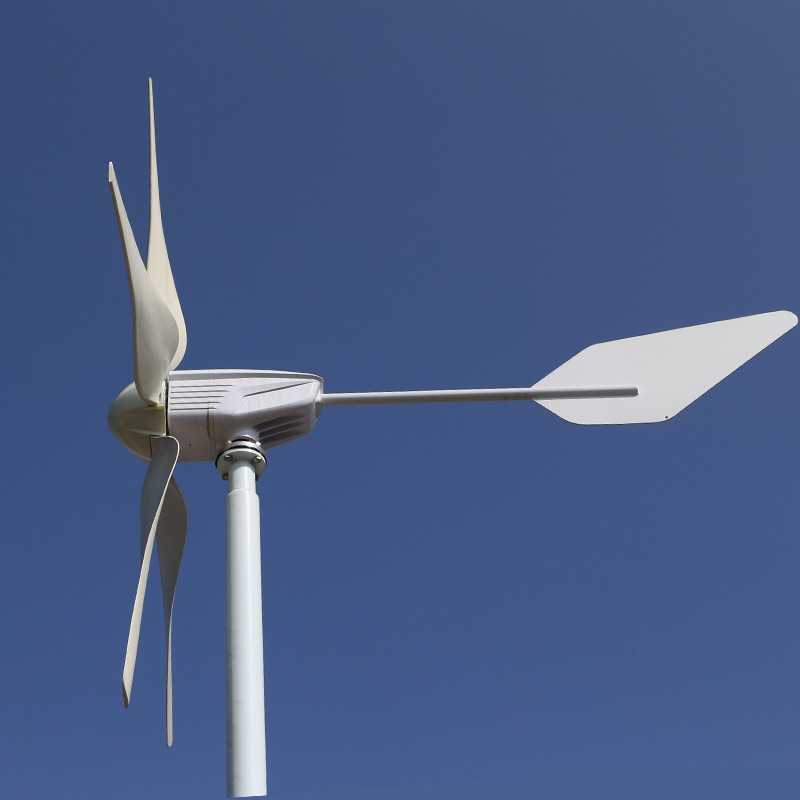

Ветряной электрогенератор своими руками фото

Электрогенератор своими руками: условия целесообразности его создания

Основная задача, которую преследует вопрос, как сделать электрогенератор своими руками – это построить такой агрегат, который приносил бы реальную отдачу в электрическом эквиваленте, способную окупить затраты не только на создание, но и на его эксплуатацию. Важно понимать, что эффективность конструкции будет напрямую зависеть от конкретного месторасположения, а также от возлагаемых на нее характеристик мощности. Поэтому не стоит прельщаться первым попавшимся или пришедшим по вкусу проектом, которыми в настоящее время пестрит интернет. Сначала необходимо уяснить для себя достоинства и недостатки существующих горизонтальных конструкций и, соответственно, их принцип работы.

Наиболее важная характеристика, на которую следует в первую очередь обращать внимание – это среднегодовая скорость ветра для предполагаемого места эксплуатации. Этот параметр непосредственно связан с количеством полезной энергии, которая может быть преобразована ветрогенератором. На просторах нашей, уже «поделенной», Родины (за исключением прибрежных приморских районов) наблюдается следующая зависимость – до 80% годового времени дуют слабые ветры (до 3м/сек), 15% приходится на средние (от 3 до 6м/сек), а остальные 5% господствуют сильные ветры (более 6м/сек), в том числе штормы.

Как выбрать ветрогенератор в зависимости от климатических условий

Теперь посмотрим, что же нам предлагают собрать? В подавляющем большинстве – это горизонтальные ветрогенераторы с одной либо тремя лопастями, диаметр которых варьируется в зависимости от мощности установки. Причем скорость страгивания таких моделей составляет порядка 2–4м/сек, а заявленная мощность развивается, начиная с 7–10 м/сек. Если сопоставить с нашей скоростью ветра, то станет ясно, что в большинстве районов (опять же, за исключением прибрежных) они попросту будут простаивать, а в лучшем случае – работать в полсилы. И действительно, довольно часто такие ветрогенераторы для дома, сделанные своими руками, просто не оправдывают себя.

Более радужные показатели имеют многолопастные конструкции. Скорость страгивания у них несколько меньше и составляет порядка 0,6–1,5 м/сек. Причем, чем больше количество лопастей, тем это значение ниже. На малых ветрах такие установки явно выигрывают. Это объясняется тем, что суммарная площадь лопастей (при том же диаметре) у них значительно больше, а значит, есть чем перехватывать слабые воздушные потоки. Впрочем, когда ветер усиливается, многолопастники несколько теряют в приросте мощности, а на максимальных скоростях явно проигрывают конкурентам. Причина в том, что одновременно со скоростью растут и потери, связанные с трением.

Лопасти для ветрогенератора своими руками фото

По этой же причине ветрогенераторы с малым количеством лопастей слишком требовательны к своим аэродинамическим характеристикам. Поскольку по скорости вращения они являются наиболее быстроходными – даже незначительные погрешности заметно снижают КИЭВ установок. При этом самой оптимальной формой для их лопастей признана не парусная (как у старых мельниц) и не вогнутая, а наиболее сложная в исполнении – крыльчатка (как у крыла самолета). Кустарным же способом изготовить лопасти для электрогенератора гораздо проще в виде паруса – такое колесо генератора легко сбалансировать при условии большого количества лопастей, причем без какого-либо ощутимого ущерба для КИЭВа.

К тому же, быстроходные модели при вращении способны издавать повышенный шум, пропорциональный скорости вращения и диаметру ветроколеса. Даже самые аэродинамически выверенные лопасти, ускоряясь, создают зоны разрежений и сжатий воздуха, которые сильно ощутимы на слух. Что тогда говорить о кустарном производстве? Такие установки, даже так называемые мини ветрогенераторы, довольно рискованно устанавливать в плотной застройке, чтобы не портить нервы ни своей семье, ни соседям. Учитывая все вышесказанное, оптимальное количество лопастей для нашего ветряка – не меньше шести.

Ветрогенераторы для дома своими руками фото

Самодельные ветрогенераторы своими руками: реальные мощности агрегата

Тем, кто задавался вопросом, как построить ветрогенератор своими руками, наверняка хотелось, чтобы такая электростанция была рассчитана не только на обеспечение самого необходимого, но и более энергоемкой бытовой техники – такой, как обогреватели либо бойлеры для подогрева воды.

Учитывая ситуацию с ветровой обстановкой в наших краях, следует ориентироваться не просто на более мощные варианты, а на те, которые способны выдавать желаемую мощность при слабых ветрах. Но такой ветрогенератор будет чрезвычайно сложен и дорог в изготовлении. Скорее всего, он станет неподъемной задачей для непрофессионала.

Как сделать электрогенератор своими руками

Например, чтобы трехлопастная установка на скорости ветра в 3м/сек выдавала хотя бы 500Вт энергии (при соответствующем генераторе и оптимальном КИЭВе), диаметр ветроколеса должен составлять около 10 метров! Это может выглядеть как преувеличение, однако речь идет о слабых ветрах. Как известно, при увеличении скорости в 2 раза, мощность, вырабатываемая установкой, должна возрасти в кубе и будет составлять уже около 1250Вт. Таким образом ветрогенератор выйдет на свои номинальные значения. В свою очередь, наше шестилопастное ветроколесо будет выдавать полкиловатта, имея диаметр всего 7 метров.

На практике же относительно доступный самодельный ветряк будет генерировать не более 300–600Вт номинальной мощности. Очень редко в кустарных условиях удается собрать роторный ветрогенератор своими руками действительно большей мощности, которая бы эффективно работала, особенно на слабых ветрах.

Роторный ветрогенератор своими руками фото

Ориентируясь на все вышесказанное и проведенные исследования, можно сделать только один вывод – оптимальный ветровой электрогенератор своими руками можно собрать только с расчетом на небольшую мощность до 300Вт. Эффективно работать он сможет только при скорости ветра 8 м/сек, а диаметр его лопастей составит 2м. Как вы думаете, выгодно изготавливать такую установку? Разве что в виде дорогой игрушки, которая сможет обеспечить энергией только освещение дома, и то при условии, что вы установите маломощные светодиодные лампы.

Автор статьи Александр Куликов

Как сделать ветрогенератор своими руками: принцип

Оглавление:
Как сделать ветрогенератор своими руками: как работает система
Ветряной генератор своими руками: из чего сделать
Ветрогенератор для дачи своими руками: лопасти

Ветер – это движение воздуха, которого на нашей планете в избытке. Регионов, в которых он отсутствует на Земле, практически нет. Бывают, конечно, затишья, но это редкость, и именно поэтому электростанции, работающие по принципу генерирования энергии из неисчерпаемых природных источников, делают комбинированными. В смысле, объединяют в одну систему солнечные панели и ветрогенератор – когда отсутствует один энергоноситель, обязательно присутствует другой. Но не в этом дело – в данной статье разговор пойдет о ветрогенераторе. Вместе с сайтом moyadacha.org мы разберемся с вопросом, как сделать ветрогенератор своими руками – мы изучим принцип его изготовления и работу системы энергоснабжения с его участием.

Как сделать ветряной генератор в домашних условиях фото

Как сделать ветрогенератор своими руками: как работает система

Генератор – это основной узел любой электростанции, и ветряная система в этом отношении не является исключением. Работает она просто, и по сути, если не учитывать все оборудование ветроэлектростанции, состоит из двух частей – это сам генератор и ветряная установка или, попросту говоря, лопасти. С ними и нужно будет разбираться в первую очередь – именно они и отвечают за выработку электрической энергии. Лопасти, установленные на вал генератора или подключенные к нему посредством специального редуктора, передают вращение валу, в результате чего и происходит выработка электричества. Здесь все просто. Но дальше, чтобы вырабатываемая ветрогенератором энергия смогла в полной мере служить на благо человека, она должна пройти еще через целый комплекс различного оборудования. В принципе, «целый комплекс» – это громко сказано. По сути, это три основные элемента.

1. Инвертор-преобразователь. Генератор, используемый в ветряных электростанциях, не вырабатывает сразу 220V – 12 или в лучшем случае 24 вольта постоянного тока. Для переработки этого напряжения в привычные для нас 220V переменного тока как раз и используется инвертор – о его выборе можете почитать в статье «Инвертор для дачи».

   Ветрогенератор для дачи фото

2. Блок аккумуляторов. Обеспечивает запас энергии – ветер бывает не всегда, а электричество необходимо все 24 часа в сутки. Оптимальным хранилищем электроэнергии являются гелевые аккумуляторы, которые как нельзя лучше приспособлены выдерживать большое количество циклов разрядки и зарядки. Емкость аккумуляторов – это величина расчетная и определяется она исходя из энергопотребления дачного дома. По большому счету, от этого момента зависит то, будет ли хватать вам энергии или нет.
3. Контроллер. Можно сказать, что это сердце системы – управление. Контроллер решает, куда направлять электрическую энергию, вырабатываемую ветрогенератором для дачи. Если аккумуляторы разряжены, то он заряжает их, если бак заполнен, то энергия поступает непосредственно к потребителю через повышающий инвертор.

Естественно, не следует забывать и о таком сопутствующем оборудовании, как специальные электрические кабели, коммутационные коробки и тому подобные вещи, без которых не работает ни одна система. Кроме всего прочего, следует подумать и об «утилизации» излишков электричества – существует оборудование, которое позволяет выдавать электроэнергию в городскую сеть. Мало того, при заключении соответствующего договора с энергоснабжающими компаниями, вы будете получать еще за это деньги. О простейшем варианте изготовления ветрогенератора смотрите в этом видеоролике.

Ветряной генератор своими руками: из чего сделать

Подходя к решению вопроса, как сделать ветряной генератор, первое, с чем придется столкнуться, это с выбором энергетической установки – самого генератора, который будет вырабатывать электроэнергию. Здесь имеется два варианта.

1. Автомобильный генератор или другие генераторы, не предназначенные для ветроэлектростанций. Использовать их можно только в том случае, когда речь идет об обычном эксперименте – баловстве. На большую мощность в таких ситуациях рассчитывать не получится – максимум, что можно выжать из автомобильного электрогенератора, это несколько десятков ватт, которых может хватить разве что на освещение дачного дома. В принципе, и это уже хорошо, но если нужно больше, то обратить внимание необходимо на специальные генераторы для ветроэлектростанций – обойдутся они дороже, но их использование может подарить вам сотни ватт энергии.
2. Покупные генераторы для ветряных электростанций. Как и говорилось выше, невзирая на стоимость этих изделий, они являются наиболее оптимальным решением, позволяющим собрать своими руками поистине эффективный ветрогенератор. Да, за него придется отдать как минимум 200 долларов, но за эти деньги можно рассчитывать на 250 и более ватт электрической энергии в час. Естественным будет предположить, что такие генераторы могут быть различного типа – особое внимание следует обратить на так называемые генераторы без щеток. Магнитные электрогенераторы, которые в работе оказываются очень неприхотливыми.

   Как сделать ветряной генератор фото

А вообще при выборе энергетической установки для ветроэлектростанции нужно взять во внимание и такие факторы, как выдаваемое напряжение.

Здесь есть два варианта. Первый – генератор на 12V и второй – генератор на 24V. В последнем случае можно рассчитывать на большие мощности, чем в первом случае – естественно, в зависимости от вашего выбора, следует подбирать и другое оборудование. Как и генераторы, на работу с этим или иным напряжением могут быть рассчитаны и инверторы, и контроллеры, и даже аккумуляторы. В случае с электрическими емкостями дела обстоят проще – если подключить пару равнозначных аккумуляторов на 12V последовательно друг с другом, получится одна емкость на 24V. Если все-таки нужно увеличивать емкость аккумуляторов, а не напряжение, то подключать их нужно параллельно друг с другом (плюс к плюсу, а минус к минусу).

Ветрогенератор для дачи своими руками: лопасти

Ни для кого не секрет, что современные ветряные электрогенераторы делятся на несколько типов. Они могут быть лопастными и барабанными, горизонтальными и вертикальными. Наиболее простыми в самостоятельном изготовлении являются лопастные генераторы – попросту говоря, вырабатывающая электричество установка приводится в движение обыкновенным пропеллером. Мягко говоря, это не самый эффективный способ преобразования энергии ветра, эффективность которого напрямую зависит от размера лопасти – существуют более эффективные приводы, но следует понимать, что в изготовлении они сложнее. К примеру, барабанная установка с крыльчаткой – наподобие как устанавливаются в мощных вентиляторах систем вентиляции. Таких вариантов достаточно много, и выбирать их нужно исходя из массы факторов.

Ветрогенератор для дачи своими руками фото

Опять простой пример – обычные лопасти будут создавать массу проблем, если ваш дом находится в черте города. По большому счету, их использование в густонаселенных пунктах даже запрещено – для дачи они, конечно, подойдут, но, опять-таки, если говорить о более или менее серьезных электростанциях, то лучше все-таки окажутся барабанные приводы горизонтальной или вертикальной установки. Их вполне реально установить на крыше дома – мало того, если говорить о заводских изделиях этого типа, то они намного тише в работе, чем лопастные приводы ветрогенератора. Для их изготовления придется найти в интернете не только чертежи, но и описание их возможностей.

В общем, выбор типа привода для решения вопроса, как сделать ветряной генератор в домашних условиях, дело ответственное, и уделить ему внимания нужно не меньше, чем генератору. Мало того, если первое устройство вполне реально приобрести в магазине, то вот привод придется изготавливать самостоятельно из подручных материалов. Сделать его можно из различных вещей – к примеру, канализационные трубы, любой (желательно легкий) пластинчатый материал. В общем, думайте и размышляйте – эта область народного хозяйства изучена слишком мало, чтобы останавливаться на достигнутом.

Как сделать ветрогенератор своими руками фото

В заключение темы, как сделать ветрогенератор своими руками, скажу только одно – не стоит думать, что это простая работа, даже несмотря на сравнительно элементарную технологию «добычи» электроэнергии из ветра. На самом деле, придется решать много неразрешимых задач, изготавливать нестандартные детали и делать много других нелегких вещей. В общем, гораздо проще приобрести готовый ветрогенератор и наслаждаться его возможностями.

17 блестящих идей дизайна ветряной турбины своими руками для жизни вне сети

Ветряная турбина своими руками кажется сложным проектом, но для чистого, бесплатного и возобновляемого источника энергии вам не нужно думать дважды. Пытаясь жить за счет земли, я осознал необходимость использования возобновляемых источников энергии.

Ознакомьтесь с этими конструкциями, идеями и советами ветряных турбин своими руками, чтобы быстро приступить к работе!

СВЯЗАННЫЕ С: 15 невероятных самодостаточных домов для вашей страсти к приусадебному хозяйству

Идеи дизайна ветряной турбины своими руками

Если вы, как и я, не выносите шума генератора и запаха газа, подумайте о ветрогенераторе. У нас дома установлены солнечные батареи, но в качестве альтернативного источника энергии может пригодиться ветряк, сделанный своими руками.

1. Ветряная турбина «сделай сам» за 30 долларов

Поселенец, который никогда не выбрасывает многоразовые вещи, обязательно сможет построить эту экономичную ветряную турбину своими руками. Если вы хитрый человек, вы можете сделать это за 30 долларов и даже меньше. Попробуйте этот ветряк своими руками с минимальными затратами.

2. Турбина Теслы своими руками

Эта старая добрая машина (я имею в виду старую, добрую сотню лет) была надежной промышленной машиной. Это определенно может быть так и для вашей скромной усадьбы.

Следуя этому невероятному руководству и используя правильные инструменты и типы оборудования, вы можете получить турбину Теслы, работающую в вашем доме. Ваше основное ноу-хау этого ротора может быть полезно вашей ферме.

3. Миниатюрная ветряная турбина своими руками

Масштабная ветряная турбина своими руками может показаться внушительной, но попробуйте этот простой проект, чтобы убедиться в обратном. Я почти уверен, что вы найдете этот проект интересным; это стоящий проект, который хорошо работает.

4. Многоцелевые велосипедные детали Водяной насос с ветровой электроэнергией своими руками

Простая работа по дому, такая как слив воды из пруда, может потребовать значительного количества энергии. Этот простой ветряной насос может стать решением.

Сокращайте, повторно используйте и перерабатывайте стильно, а также вырабатывайте энергию для создания водяного насоса с приводом от ветра.

5. Сопло-диффузор своими руками Ветряная турбина

Удивительно, как простые бытовые материалы меняют ситуацию. Посмотрите, как этот мусорный бак или ведро может изменить вашу самодельную ветряную турбину. Рассмотрим этот диффузор сопла с его первоклассной механикой.

Он поможет направить энергию на самодельный ветряк с максимальной эффективностью.

6. Самодельная ветряная турбина из бумажного картона

Вдохновитесь этой «осой» ветряной турбиной с нуля. Я почти уверен, что такой самодостаточный поселенец, как вы, тоже может это сделать. Эта самодельная модель ветряной турбины для дома станет отличным проектом для всей семьи.

7. Турбина Тесла картонная

Вот почему мы не выбрасываем пустые втулки от туалетной бумаги, особенно большие. Можете ли вы представить себе конструкцию турбины Теслы, сделанную из картона и рулонов туалетной бумаги?

Вы также можете сделать эту мини-машину Тесла для своего самодельного ветряка с минимальными затратами, а то и бесплатно.

СВЯЗАННЫЕ С: Как экономить энергию зимой | 11 Советы по энергосбережению

8. Элегантный деревянный дизайн ветряной турбины

Нам нравится дизайн этой ветряной турбины. Он имеет футуристический и утонченный вид с гладкими лопастями ветряной турбины. Удивительно, что в этом дизайне использовано дерево — зеленее не бывает.

Вы можете взять его за основу для создания собственного ветряка.

9. Ветрогенератор с автомобильным генератором

Кто бы мог подумать, что автомобильный генератор может быть таким универсальным и полезным, как этот проект! Итак, если у вас в гараже есть запасной автомобильный генератор, этот ветряк, сделанный своими руками, подойдет вам лучше всего!

Обладая средними инженерными навыками, вы можете создать этот надежный проект ветряной турбины менее чем за день.

10. Вертикальная ветряная турбина из ПВХ-трубы своими руками

Экономия на счетах за электроэнергию может иметь большое значение, даже если это всего несколько долларов. Соберите ветряк из больших труб ПВХ. Эта ветряная турбина с горизонтальной осью соответствует конструкции ветряной турбины Савониуса.

Вы можете включить наружное освещение и сэкономить несколько долларов.

11. Самодельная ветряная турбина для производства электроэнергии

Вдохновитесь самодельным ветряным двигателем мощностью 3000 Вт! В обычных ветряных турбинах используются лопасти, подобные тому, как работает электрический вентилятор. Проверьте свое место и посмотрите, как там работает ветер.

Если у вас сильный ветер, вы можете воспользоваться энергией ветра. Постройте ветряк и получите электричество.

12. Самодельный ветряк с вертикальной осью

Если у вас мало места для огромного горизонтального ветряка, тогда вам подойдет вертикальный ветряк. При многих планах ветряных турбин ветряная турбина с вертикальной осью эффективна с точки зрения пространства.

Теперь у вас нет оправдания тому, чтобы использовать источник энергии, даже если у вас мало места.

13. Новая безлопастная ветряная турбина Saphonian

Представьте, как широкий кусок ткани может привести в движение большую парусную лодку. Отсюда и возникла идея этой безлопастной сафонианской конструкции ветряной турбины.

Генерирует энергию ветра в два раза эффективнее, чем обычные конструкции. Если у вас в районе хороший ветер, представьте себе электроэнергию, вырабатываемую этим ветрогенератором.

14. Вертикальный ветряк своими руками из двигателя стиральной машины

Вы можете переделать сломанную стиральную машину в этот небольшой ветряк. Используйте двигатель стиральной машины для питания этого генератора.

Это ветряная турбина с вертикальной осью, которая создает скорость ветра, превышающую размеры. Начните с этого мини-проекта и постепенно переходите к питанию не только лампочки.

15. Сделай сам Savonius VAWT

Самодельный ветряной двигатель Savonius (ветряной двигатель с вертикальной осью) сэкономит вам время, место и деньги. Все, что вам нужно, это подшипники, 2 больших ведра и немного трубы.

16. Самодельная ветряная турбина из бутылки из-под кока-колы

Это очень простая и дешевая конструкция с вертикальной осью, состоящая из легкодоступных деталей. Он также очень прост в сборке, требуя минимальной механической обработки.

Просверлить несколько больших отверстий очень сложно. И, конечно же, это позволяет вам повторно использовать некоторые из тех пустых бутылок из-под газировки, которые у вас есть.

17. Ветряная турбина Dandelion

Вот ветряная турбина, предназначенная для выработки как можно большего количества энергии (с двигателем мощностью 24 Вт).



Ну вот, поселенцы! Планы и идеи проектирования ветряных турбин своими руками в соответствии с вашими потребностями, будь то бюджет, уровень навыков или даже пространство.

Изучение возобновляемых источников энергии и их применение — это навык выживания, который вам нужно освоить. Кто знает, когда это пригодится?

Какие из этих идей дизайна ветряных турбин своими руками вы планируете воссоздать? Дайте нам знать в комментариях ниже!

Вверх Далее:

• 12 лучших руководств по созданию солнечных панелей своими руками для скромного поселенца
• Какой аварийный генератор вам подходит? [Инфографика]
• Руководство для начинающих по приготовлению мазей и масел на травах

Товарищи поселенцы, хотите ли вы помочь другим извлечь уроки из вашего путешествия, став одним из наших первых участников? Напишите нам!

Следите за нами в Instagram, Twitter, Pinterest и Facebook!

Примечание редактора. Этот пост был первоначально опубликован в апреле 2019 года и был обновлен для обеспечения качества и актуальности.

Как сделать ветряную турбину своими руками [Бесплатные чертежи] — MyMyDIY

У вас есть навыки электротехники? Если это так, вам может быть интересно узнать, как построить собственную ветряную турбину.

Это отличный проект для людей, которые хотят сэкономить деньги на счетах за электроэнергию и в то же время помочь окружающей среде — ознакомьтесь с нашими солнечными панелями своими руками, если это вы.

Создание собственной ветряной турбины — увлекательный и полезный проект, не требующий большого опыта или знаний. Следуйте этим простым инструкциям, и вы сразу же начнете работать!

Создание ветряной турбины своими руками — это простой проект, если у вас есть необходимые инструменты и материалы. Есть разные конструкции разной сложности.

Однако все эти конструкции ветряков должны иметь генератор и лопасти. В этой статье мы обсудим этапы изготовления ветряка своими руками. Давайте углубимся в детали.

Содержание

• DIY Планы ветряной турбины
  • 1. Умная ветряная мельница ветряной турбины
  • 2. Генератор ветряных турбин
  • 3. ветряная турбина ветряной турбины
  • 4. Эффективная ветряная ветрога Система
  • 7. Конструкция ветряной турбины Smart Drive
  • 8. Домашняя ветряная турбина своими руками
  • 9. Недорогая самодельная ветряная турбина за 32 доллара
  • 10. Ветряная турбина с вертикальной осью своими руками
  • 11. Легкий ветрогенератор
  • Необходимые инструменты и материалы
  • Шаг 1. Приобретение надежного генератора
  • Шаг 2. Изготовление лопастей
  • Шаг 3. Сборка концентратора
  • Шаг 4. Сборка крепления турбины
  • Шаг 5. Изготовление основания башни
  • Шаг 6: Покраска всех деревянных частей
  • Шаг 7: Отделка головки ветряной турбины
  • Шаг 8: Изготовление контроллера заряда
  • Шаг 9: Возведение башни
  • Шаг 10: Установка ветряной турбины
• Заключительные мысли

Чертежи ветряной турбины своими руками

В чрезвычайных ситуациях возможность вырабатывать собственную энергию может спасти жизнь. Ветряная турбина — отличный способ сделать это, и ее на удивление легко сделать самому! Этот пост в блоге покажет вам, как это сделать. Читайте инструкции о том, как сделать ветряк своими руками.

Посмотреть план

В мире, где запасы ископаемого топлива заканчиваются, важно найти новые возобновляемые источники энергии. Один из вариантов — построить собственный ветряк. Вы не только внесете свой вклад в защиту окружающей среды, но и сэкономите деньги на счетах за электроэнергию. В этом сообщении блога мы покажем вам, как сделать ветряную турбину, используя обычные материалы, которые вы можете найти дома или в строительном магазине. Давайте начнем!

Посмотреть план

Хотите узнать, как сделать собственный ветряк? Если да, то вам повезло! В этом сообщении в блоге они покажут вам, как сделать простой ветряк, используя предметы домашнего обихода. Так чего же ты ждешь? Давайте начнем!

Посмотреть план

Есть ли что-нибудь более приятное, чем создавать что-то своими руками? Проявив немного изобретательности и используя базовые материалы, вы можете создать что-то функциональное и красивое. Если вы заинтересованы в возобновляемых источниках энергии, подумайте о том, чтобы сделать собственный ветряк. Это удивительно простой проект, который можно выполнить всего за несколько часов. Кроме того, вы сэкономите деньги на счетах за электроэнергию! Готовы начать? Продолжайте читать, чтобы узнать, как сделать собственный ветряк.

Посмотреть план

Самодельный ветряк — отличный способ производить возобновляемую энергию для вашего дома. Это не только забавный проект, но вы также можете сэкономить деньги на счетах за электричество. В этой статье мы покажем вам, как построить собственный ветряк, используя обычные материалы и инструменты. Мы также дадим советы о том, как оптимизировать турбину для достижения наилучших результатов. Итак, приступим!

Посмотреть план

Ветряные турбины — отличный способ производить чистую возобновляемую энергию для вашего дома. Они могут быть дорогими, но с небольшим количеством ноу-хау вы можете построить свою собственную турбину за небольшую часть стоимости. В этой записи блога мы покажем вам, как сделать простой ветряк из материалов, которые наверняка есть у вас дома. Итак, читайте дальше, чтобы узнать, как вы можете начать генерировать собственную устойчивую энергию уже сегодня!

Посмотреть план

Вы откладываете дела, просматривая видео на Youtube о том, как люди что-то делают? Что ж, вот один из них, который будет продуктивным: самодельный ветряк! Если у вас есть навыки электротехники, этот проект не слишком сложен и может сэкономить вам много денег. Готовый продукт может обеспечить достаточную мощность для работы небольших бытовых приборов или даже для зарядки аккумуляторов. Так чего же ты ждешь? Начните смотреть эти уроки и приступайте к работе!

Посмотреть план

9. Дешевая самодельная ветряная турбина за 32 доллара

Как человек, который любит заниматься самодельными проектами, вы можете заинтересоваться созданием собственной ветряной турбины. Это забавный проект, который может сэкономить вам деньги на счетах за электроэнергию, и его проще построить, чем вы думаете. В этом сообщении блога мы покажем вам, как построить ветряную турбину, используя обычные материалы и инструменты. Мы также дадим советы по оптимизации производительности вашей турбины. Так что, если вы готовы начать строить, продолжайте читать!

10. Самодельная ветряная турбина с вертикальной осью

Это потенциально выполнимый проект для тех, кто хочет немного развлечься и сэкономить деньги на счетах за электроэнергию. Этот простой ветряк можно сделать всего за несколько часов из материалов, которые, возможно, уже есть у вас дома. Вы не только сэкономите деньги, но и внесете свой вклад в защиту окружающей среды!

11. Easy Wind Generator

Необходимые инструменты и материалы

Следующие инструменты и материалы необходимы для успешного выполнения проекта.

• Генератор.
• Кусочки металлических пластин.
• Веретено и спицы.
• Шпильки.
• Магнитный двигатель.

Шаг 1. Приобретите надежный генератор

Некоторые люди предпочитают собирать генераторы при изготовлении ветряных турбин. Однако процесс может быть немного сложным. В качестве альтернативы вы можете рассмотреть возможность использования магнитного двигателя постоянного тока в качестве генератора.

Один из самых простых вариантов. Имея это в виду, вы должны искать лучшие магнитные двигатели для своего проекта.

Хотя вы можете использовать старые компьютерные приводные двигатели, вы можете использовать двигатель постоянного тока на 99 вольт. Многие люди хвалили этот двигатель за то, что он хорошо работает как генератор.

Шаг 2: Изготовление лезвий

На этом этапе вам необходимо соединить лезвия и концентратор. Самый простой способ сделать лезвия — вырезать их из кусков дерева. Однако это может показаться большой работой, особенно если вы спешите закончить свой проект.

В настоящее время люди делают лезвия, разрезая трубы из ПВХ. Сформируйте секции ПВХ в аэродинамические профили. Было бы лучше предварительно нарезать трубы из АБС в вашем местном домашнем центре. Вместо 4-дюймовой трубы используйте 6-дюймовую трубу.

Убедитесь, что длинный кусок трубы разрезан на четыре части.

Вырежьте одно лезвие и используйте его как шаблон для вырезания других. Это означает, что у вас будет четыре лезвия в конце. Одно из лезвий можно использовать как запасное.

С помощью ленточной шлифовальной машины сгладьте и придайте форму краям. Основная причина для этого — сделать лучшие аэродинамические поверхности. Хотя это не так много улучшений, это не больно.

Шаг 3. Сборка ступицы

Ступица является важным компонентом для крепления лопастей болтами. Это также необходимо для крепления к двигателю. Ищите шкив, который идеально подходит для вала двигателя.

Диаметр лезвий не должен быть очень маленьким. Скрепите две части болтами, чтобы сделать ступицу. После сверления и нарезания резьбы у вас будет красивая втулка.

Шаг 4. Сборка опоры турбины

При изготовлении опоры турбины всегда нужно делать ее простой. Вы можете определить правильную длину древесины, используя лучший кусок древесного лома. Не забудьте использовать трубу из ПВХ диаметром 4 дюйма для создания экрана.

Щиток будет использоваться на двигателе и защищать его от непогоды.

Не забудьте использовать алюминиевый лист. Это важно, так как заставляет хвост поворачиваться по ветру. Роль защелки турбины состоит в том, чтобы поворачиваться против ветра каждый раз, когда направление ветра меняется.

Далее следует подумать о подшипнике. Подшипник позволяет голове свободно поворачиваться против ветра.

Используйте часть трубопровода в качестве башни. Отцентрируйте железный фланец пола на головном устройстве. Обратите внимание, что провода от вашего генератора будут проходить через просверленные отверстия до центра трубы.

Шаг 5: Изготовление основания башни

На башне сделайте диск диаметром из куска фанеры. Используйте фитинги для труб размером один дюйм, чтобы сделать U-образную сборку. Встроенный тройник легко надевается на трубу и образует шарнир.

Это позволит вам поднимать и опускать башню. Добавьте закрытый ниппель и хотя бы один переходной фитинг. Между переходником и двухдюймовым ниппелем необходимо добавить однодюймовый тройник.

Шаг 6. Покрасьте все деревянные секции

Используя белую латексную краску, покрасьте все деревянные секции. Основная цель покраски дерева – защитить его от экстремальных погодных условий. Хотя это не обязательно, вы можете добавить противовес специально с левой стороны.

Это сбалансирует голову.

Шаг 7: Завершите головку ветряной турбины

Теперь вам нужно закончить головку и прикрепить лопасти. Если бы вы сделали точные размеры, вам определенно было бы легко закончить головку ветряной турбины.

Шаг 8: Изготовление контроллера заряда

Вы уже разобрались с механическими частями. На этом этапе вы должны начать работу над электронной частью вашего проекта. Как правило, ветроэнергетическая система должна иметь две или более батарей. Аккумуляторы используются для хранения энергии, вырабатываемой турбиной.

Рекомендуется использовать блокировочный диод для предотвращения потери энергии, особенно когда генератор вращается. Существуют различные типы контроллеров, на которые вы можете обратить внимание. К счастью, вы можете легко построить свои ветроэнергетические системы, если у вас есть правильные схемы.

Вы можете сделать контроллер заряда, прикрутив детали к фанере. Если вы это сделаете, вы можете просто перестроить его в защищенном от непогоды корпусе в конце вашего проекта.
